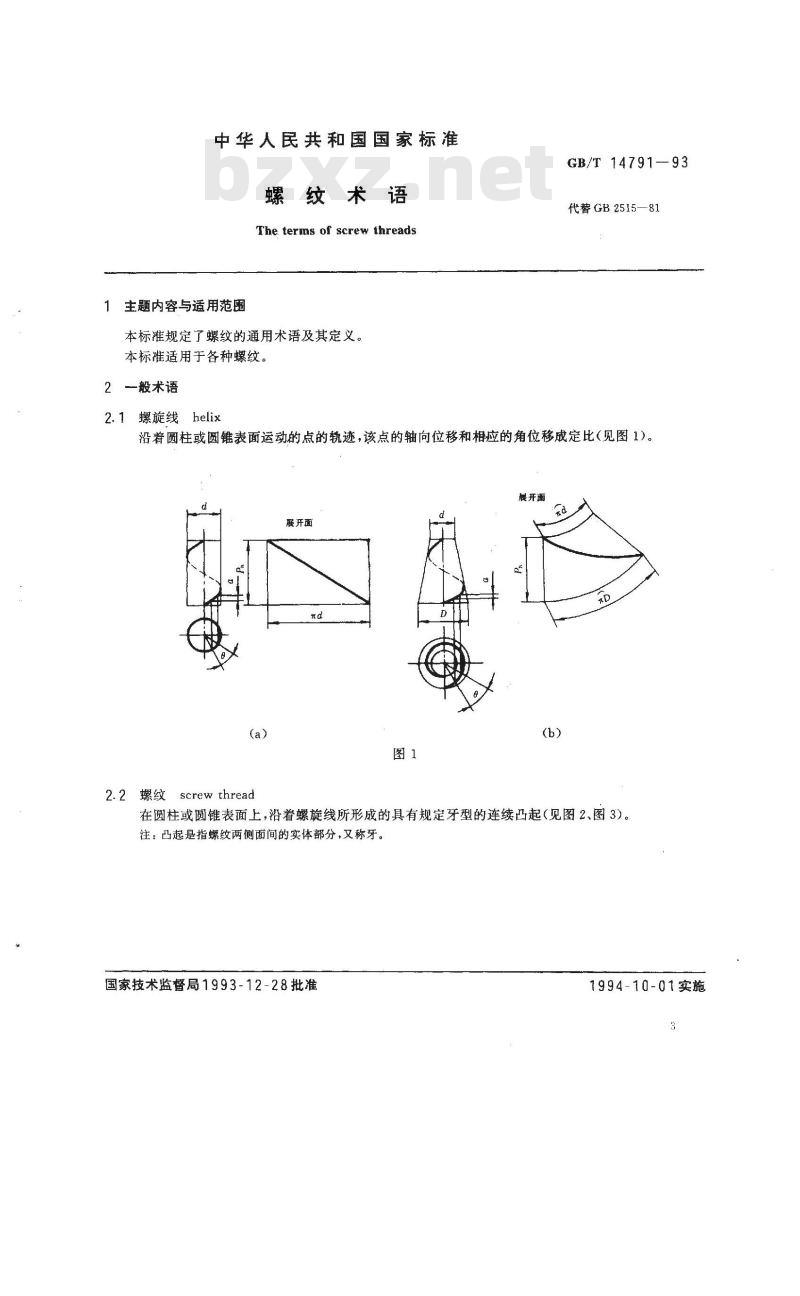

【国家标准(GB)】 螺纹术语

中华人民共和国国家标准
螺纹术语
The terms of screw threads
1主题内容与适用范围
本标准规定了螺纹的通用术语及其定义。本标准适用于各种螺纹。
2—般术语
GB/T 14791--93
代替GB 2515—81
2.1螺旋线helix
沿着圆柱或圆锥表面运动的点的轨迹，该点的轴向位移和相应的角位移成定比（见图1）。展开面
展开面
2.2 螺纹 screw thread
在圆柱或圆锥表面上，沿着螺旋线所形成的具有规定牙型的连续凸起（见图2、图3)。注：凸起是指螺纹两侧面间的实体部分，又称牙。国家技术监督局1993-12-28批准1994-10-01实施

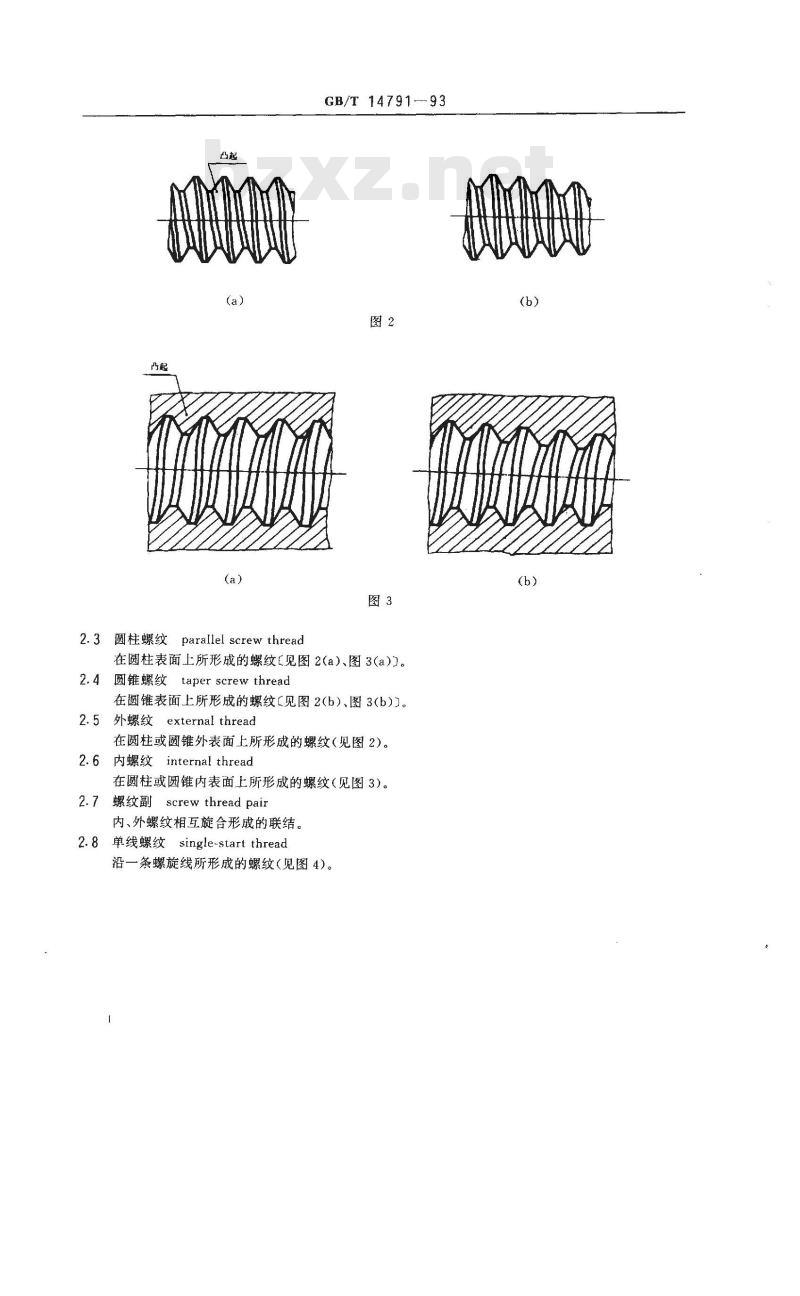

2.3圆柱螺纹parallel screw threadGB/T14791-93
在圆柱表面上所形成的螺纹［见图2(a)、图3(a))。2.4圆锥螺纹 taper screw thread在圆锥表面上所形成的螺纹【见图2(b）、图3(b))。2.5 外螺纹 external thread
在圆柱或圆锥外表面上所形成的螺纹（见图2)。2.6 内螺纹 internal thread
在圆柱或圆锥内表面上所形成的螺纹（见图3)。2.7
螺纹副 screw thread pair
内、外螺纹相互旋合形成的联结。2.8单线螺纹 single-start thread沿一条螺旋线所形成的螺纹(见图4)。(b)
GB/T14791—93

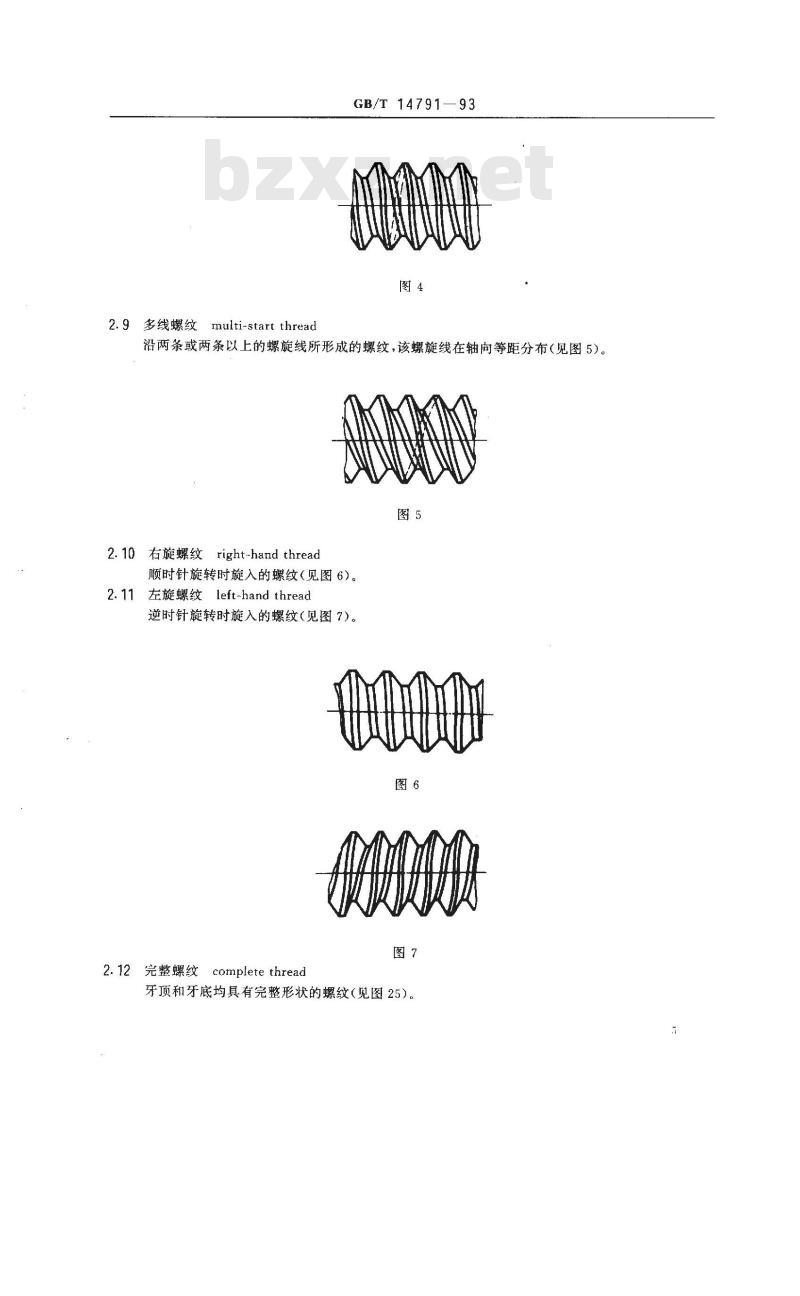

2.9 多线螺纹 multi-start thread沿两条或两条以上的螺旋线所形成的螺纹，该螺旋线在轴向等距分布（见图5）。图5
2.10右旋螺纹right-hand thread顺时针旋转时旋入的螺纹（见图6)。2.11 左旋螺纹 left-hand thread逆时针旋转时旋入的螺纹（见图7)。图6
2.12完整螺纹
completethread

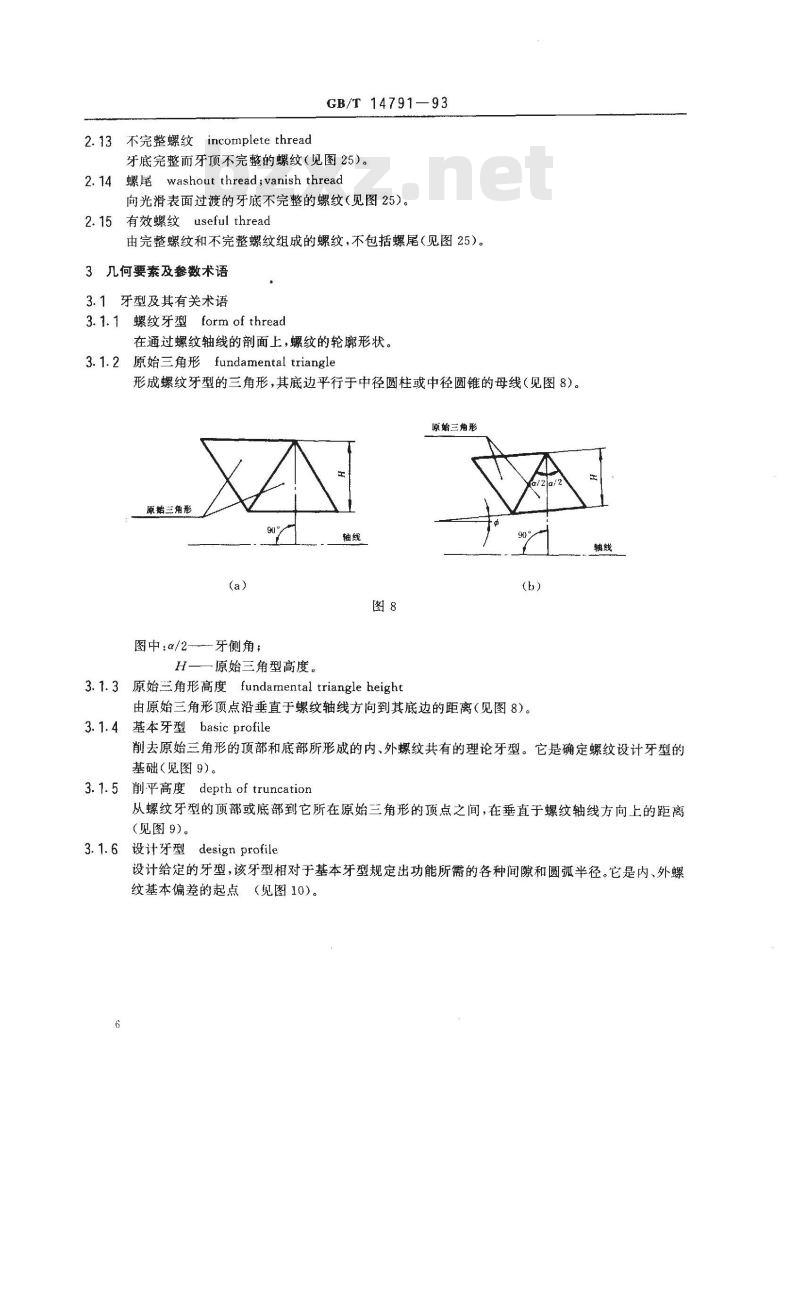

牙顶和牙底均具有完整形状的螺纹(见图25)。2.13不完整螺纹incomplete threadGB/T 14791-93
牙底完整而牙顶不完整的螺纹（见图25）。2.14
螺尾washout thread;vanish thread向光滑表面过渡的牙底不完整的螺纹（见图25)。2.15有效螺纹useful thread
由完整螺纹和不完整螺纹组成的螺纹，不包括螺尾（见图25)。3几何要素及参数术语
3.1牙型及其有关术语
3.1.1螺纹牙型form of thread
在通过螺纹轴线的面上，螺纹的轮廓形状。3. 1. 2
原始三角形fundamental triangle形成螺纹牙型的三角形，其底边平行于中径圆柱或中径圆锥的母线（见图8)。原始三角形
原始兰角形
图中：α/2-
牙侧角；
H——原始三角型高度。
3.1.3原始三角形高度fundamental triangle height由原始三角形顶点沿垂直于螺纹轴线方向到其底边的距离（见图8）。3.1.4基本牙型basic profile

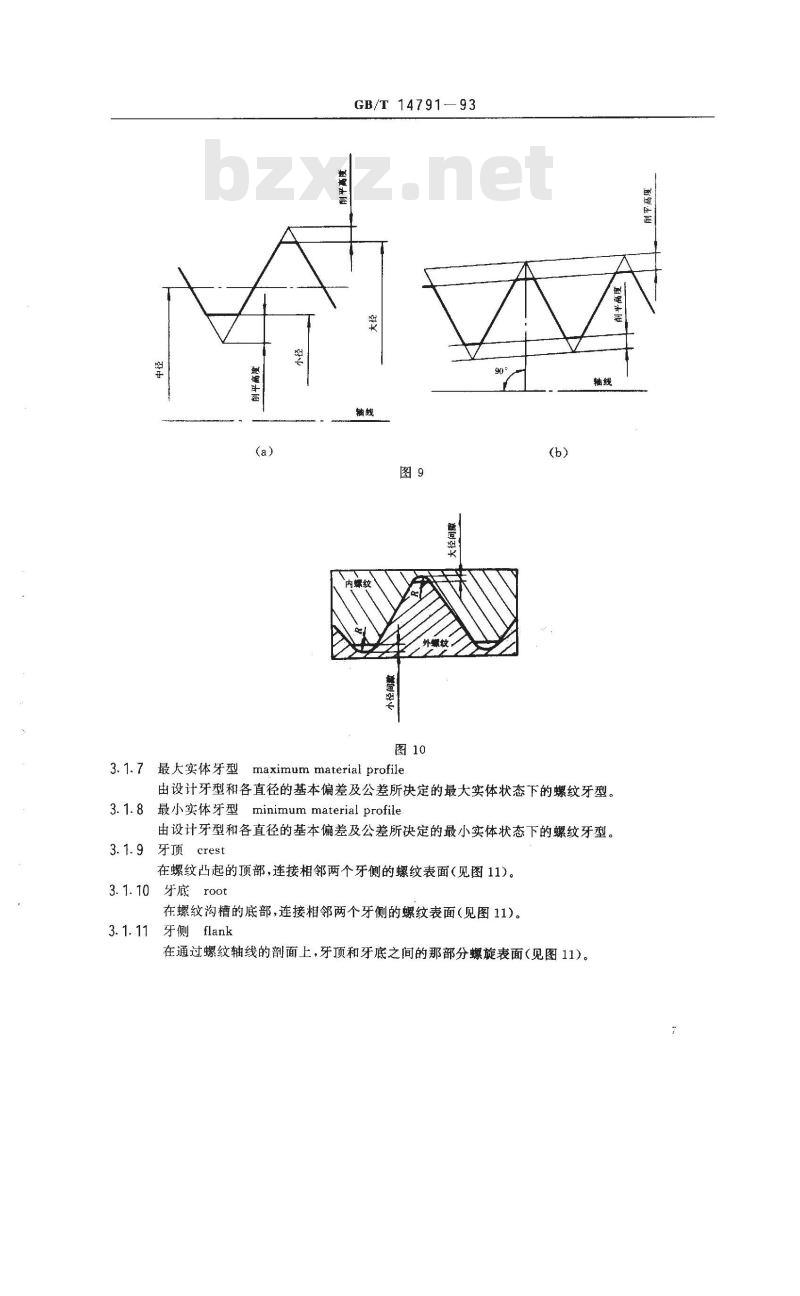

削去原始三角形的顶部和底部所形成的内、外螺纹共有的理论牙型。它是确定螺纹设计牙型的基础（见图9)。
3.1.5削平高度depth of truncation从螺纹牙型的顶部或底部到它所在原始三角形的顶点之间，在垂直于螺纹轴线方向上的距离（见图9)。
3.1.6设计牙型design profile
设计给定的牙型，该牙型相对于基本牙型规定出功能所需的各种间隙和圆孤半径。它是内、外螺纹基本偏差的起点（见图10)。
GB/T14791—93
3.1.7最大实体牙型maximummaterial profile90
由设计牙型和各直径的基本偏差及公差所决定的最大实体状态下的螺纹牙型。3.1.8最小实体牙型minimummaterial profile由设计牙型和各直径的基本偏差及公差所决定的最小实体状态下的螺纹牙型。3.1.9牙顶crest
在螺纹凸起的顶部，连接相邻两个牙侧的螺纹表面（见图11)。牙底root
在螺纹沟槽的底部，连接相邻两个牙侧的螺纹表面（见图11)。3.1.11牙侧flank
在通过螺纹轴线的剖面上，牙顶和牙底之间的那部分螺旋表面（见图11)。画潭玉#
图中：P—螺距。
3.2直径及其有关术语
3.2.1公称直径nominaldiameter代表螺纹尺寸的直径。
注：管螺纹用尺寸代号表示。
3.2.2 大径major diameter
GB/T 14791—93
中径线
与外螺纹牙顶或内螺纹牙底相切的假想圆柱或圆锥的直径（见图17、图18)。3.2.3小径minor diameter
与外螺纹牙底或内螺纹牙顶相切的假想圆柱或圆锥的直径（见图17、图18)。3.2.4 顶径 crest diameter
与外螺纹或内螺纹牙顶相切的假想圆柱或圆锥的直径，即外螺纹的大径或内螺纹的小径（见图17、图18)。
3.2.5底径root diameter
与外螺纹或内螺纹牙底相切的假想圆柱或圆锥的直径，即外螺纹的小径或内螺纹的大径（见图17、图18)。
3.2.6 中径 pitch diameter
一个假想圆柱或圆锥的直径，该圆柱或圆锥的母线通过牙型上沟槽和凸起宽度相等的地方。该假想圆柱或圆锥称为中径圆柱或中径圆锥（见图17、图18)。P/2 P/2
中径线
3.1.21牙侧角flank angle
GB/T 14791-93
在螺纹牙型上，牙侧与螺纹轴线的垂线间的夹角（见图15）。子项
图中：α—
一牙型角；
α/2—
一牙型半角。
图中:α1~α2——牙侧角;
牙型角。
3.1.22牙顶圆孤半径radius of rounded crest牙顶上呈圆孤部分的半径（见图16)。牙底圆弧半径radius of rounded root3.1.23
牙底上呈圆弧部分的半径（见图16)。图中：P—螺距
3.2.7 单-中径 simple pitch diameteGB/T14791--93
螺纹轴线
续图18
中径线
一个假想圆柱或圆锥的直径，该圆柱或圆锥的母线通过牙型上沟槽宽度等于1/2基本螺距的地方（见图19)。
(P-4P)/2
图中：P-
螺距；
螺距误差
3.2.8 作用中径 virtual pitch diameter(P-AP)/2
在规定的旋合长度内，恰好包容实际螺纹的一个假想螺纹的中径，这个假想螺纹具有理想的螺距、半角以及牙型高度，并另在牙顶处和牙底处留有间隙，以保证包容时不与实际螺纹的大、小径发生干涉（见图20)。
螺距。此内容来自标准下载网
图中,P
GB/T 14791-93
爆纹轴线
续图17
中径线
中径线
图中：Ph-—导程；
dz—中径;
$螺纹升角。
4配合及其有关术语
GB/T14791--93
4.1螺纹接触高度depth of thread engagement在两个相互配合螺纹的牙型上，牙侧重合部分在垂直于螺纹轴线方向上的距离（见图23）。螺纹接触高度
4.2大径间隙majorclearance
在设计牙型上，同轴装配的内螺纹牙底与外螺纹牙顶之间的径向距离（见图10）。4.3 小径间隙　 minor clearance在设计牙型上，同轴装配的内螺纹牙顶与外螺纹牙底之间的径向距离（见图10)。4.4螺纹旋合长度length of thread engagement两个相互配合的螺纹沿螺纹轴线方向相互旋合部分的长度（见图24)。合长度
3.2.9 基准直径 gauge diameterGB/T14791—93
设计给定的内锥螺纹或外锥螺纹的基本大径（见图25）。螺纹轴线axis of thread
中径圆柱或中径圆锥的轴线（见图17、图18)。中径线pitch line
中径圆柱或中径圆锥的母线（见图17、图18)。3.3螺距及其有关术语
3.3.1螺距pitch
相邻两牙在中径线上对应两点间的轴向距离（见图21）。3.3.2
导程　lead
同一条螺旋线上的相邻两牙在中径线上对应两点间的轴向距离（见图1)。双线螺纹
图中：P螺距；
Ph导程。
3.3.3螺纹升角（导程角）leadangle在中径圆柱或中径圆锥上，螺旋线的切线与垂直于螺纹轴线的平面的夹角（见图22）。螺纹牙厚 thread ridge thickness3.3.4虫
在螺纹牙型上，一个螺纹凸起的两牙侧间在中径线上的轴向距离（见图16)。3.3.5螺纹槽宽thread groovewidth在螺纹牙型上，个螺纹沟槽的两牙侧间在中径线上的轴向距离（见图16)。对值（见图26）。
导程偏差deviation in lead
导程的实际值书其基本值之差。GB/T 14791—93
导程累积误差　cumulative error in lead5.5
在规定的螺纹长度内，同一螺旋面上任意两牙侧与中径线交点间的实际轴向距离与其基本值之差的最大绝对值（见图27)。
图中：AP:
图中：△Phi-
螺距偏差；
螺距累积误差。
导程偏差；
导程累积误差。
5.6　螺旋线轴向误差　helix error in the axis在规定的长度内，实际螺旋线沿轴向偏离其理想螺旋线的最大变动量。牙侧角偏差 deviation of flank angle5.7
牙侧角的实际值与其基本值之差。5.8螺距误差中径当量
pitch diameter equivalent of error in pitch将螺距误差换算成中径的数值。
