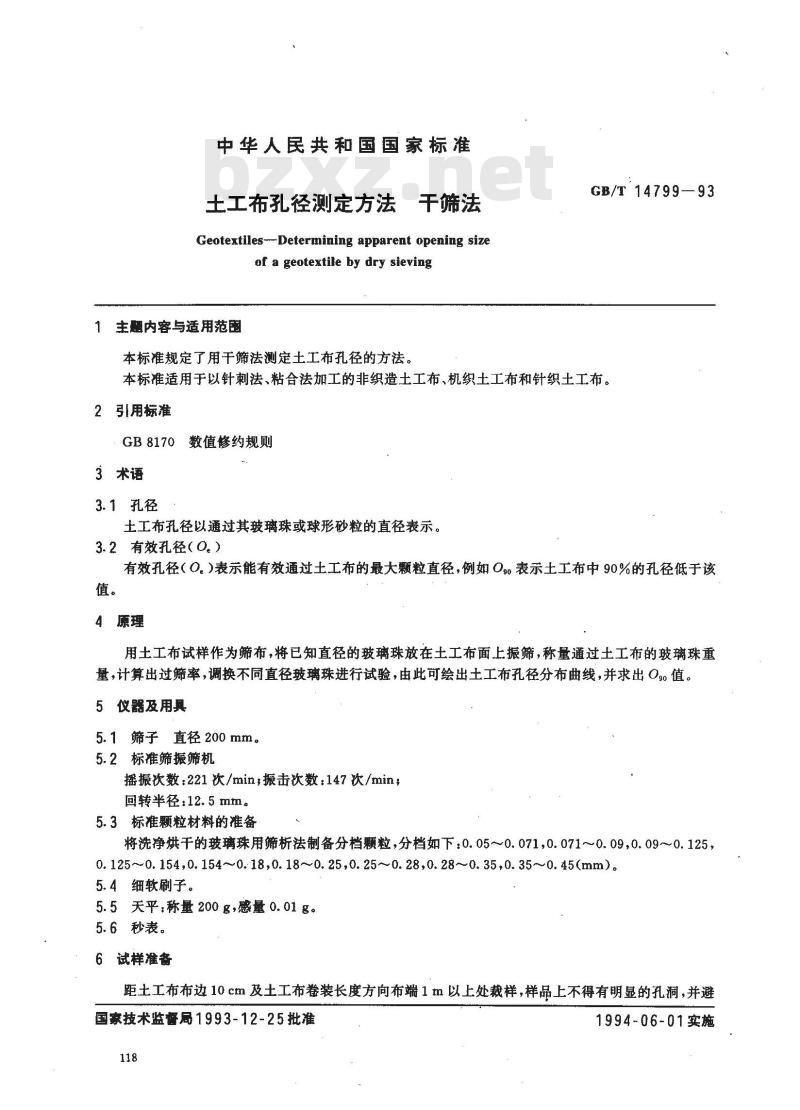

中华人民共和国国家标准
土工布孔径测定方法
Geotextiles --- Determining apparent opening sizeof a geotextile by dry sieving主题内容与适用范围
本标准规定了用干筛法测定土工布孔径的方法。GB/T 14799—93
本标准适用于以针刺法、粘合法加工的非织造土工布、机织土工布和针织土工布。2引用标准
GB8170数值修约规则
3术语
3.1孔径
土工布孔径以通过其玻璃珠或球形砂粒的直径表示。3.2有效孔径（0。）
有效孔径（0。)表示能有效通过土工布的最大颗粒直径，例如0。表示土工布中90%的孔径低于该值。
4原理
用土工布试样作为筛布，将已知直径的玻璃珠放在土工布面上振筛，称量通过土工布的玻璃珠重量，计算出过筛率，调换不同直径玻璃珠进行试验，由此可绘出土工布孔径分布曲线，并求出O值。5仪器及用具
5.1筛子直径200mm。
5.2标准筛振筛机
摇振次数：221次/min，振击次数：147次/min，回转半径：12.5mm。
5.3标准颗粒材料的准备
将洗净烘干的玻璃珠用筛析法制备分档颗粒，分档如下：0.05~~0.071,0.071～0.09,0.09～0.125，0.125~0.154,0.154~0.18,0.18~0.25,0.25~0.28,0.28~0.35,0.35~0.45(mm)。5.4细软刷子。bZxz.net
5.5天平，称量200g，感量0.01g。5.6秒表。
6试样准备
距土工布布边 10 cm及土工布卷装长度方向布端1m 以上处裁样，样品上不得有明显的孔洞,并避国家技术监督局1993-12-25批准118
1994-06-01实施
GB/T 14799—93
免二个以上的试样处于同个纵向或横向部位上。裁取试样5块\，试样直径应大于筛子直径，注：1）如果是针刺非织造土工布，试样数为5×n，n为选取粒径的组数。7 试验步骤

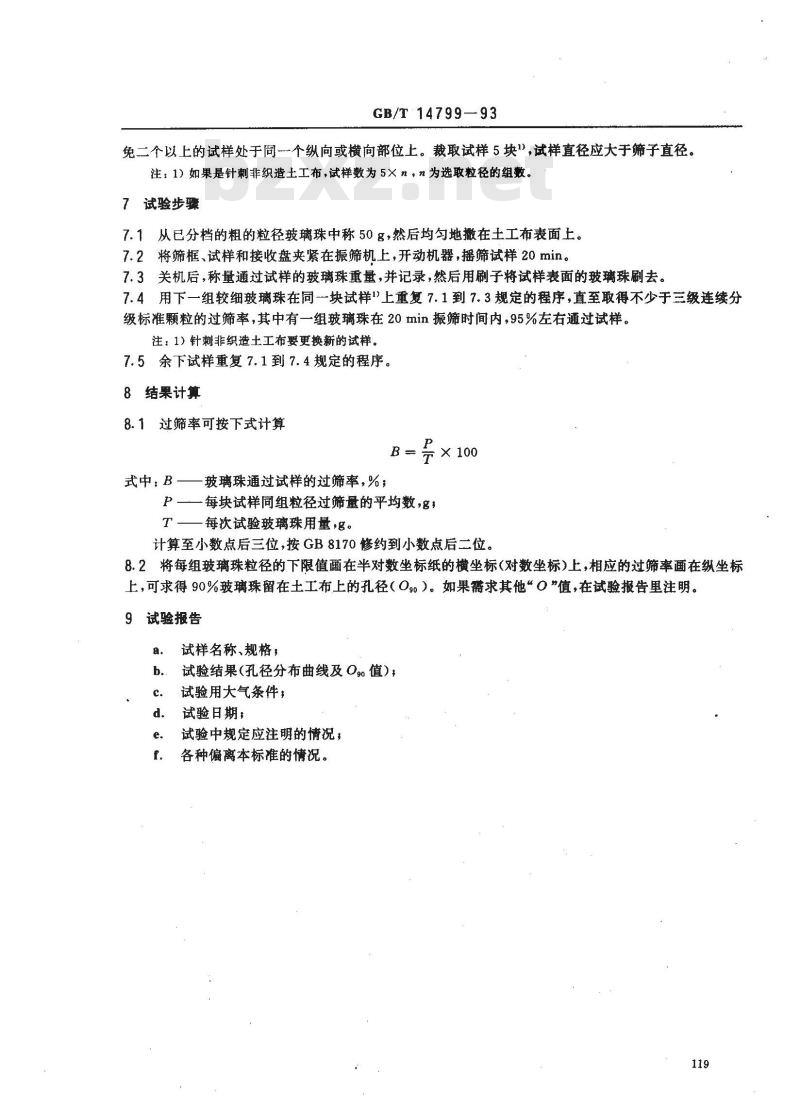

7.1从已分档的粗的粒径玻璃珠中称50g，然后均匀地撤在土工布表面上。7.2将筛框、试样和接收盘夹紧在振筛机上，开动机器，摇筛试样20min。7.3关机后，称量通过试样的玻璃珠重量，并记录，然后用刷子将试样表面的玻璃珠刷去。7.4用下一组较细玻璃珠在同一块试样上重复7.1到7.3规定的程序，直至取得不少于三级连续分级标准颗粒的过筛率，其中有一组玻璃珠在20min振筛时间内，95%左右通过试样。注：1）针刺非织造土工布要更换新的试样。7.5余下试样重复7.1到7.4规定的程序。8结果计算
8.1过筛率可按下式计算
式中：B
玻璃珠通过试样的过筛率，%；
-每块试样同组粒径过筛量的平均数，名，T——每次试验玻璃珠用量，g。计算至小数点后三位，按GB8170修约到小数点后二位。8.2将每组玻璃珠粒径的下限值画在半对数坐标纸的横坐标(对数坐标）上，相应的过筛率画在纵坐标上，可求得90%玻璃珠留在土工布上的孔径（Og。）。如果需求其他”0\值，在试验报告里注明。9试验报告
试样名称、规格，
试验结果（孔径分布曲线及09值），试验用大气条件；
试验日期，
试验中规定应注明的情况；
各种偏离本标准的情况。

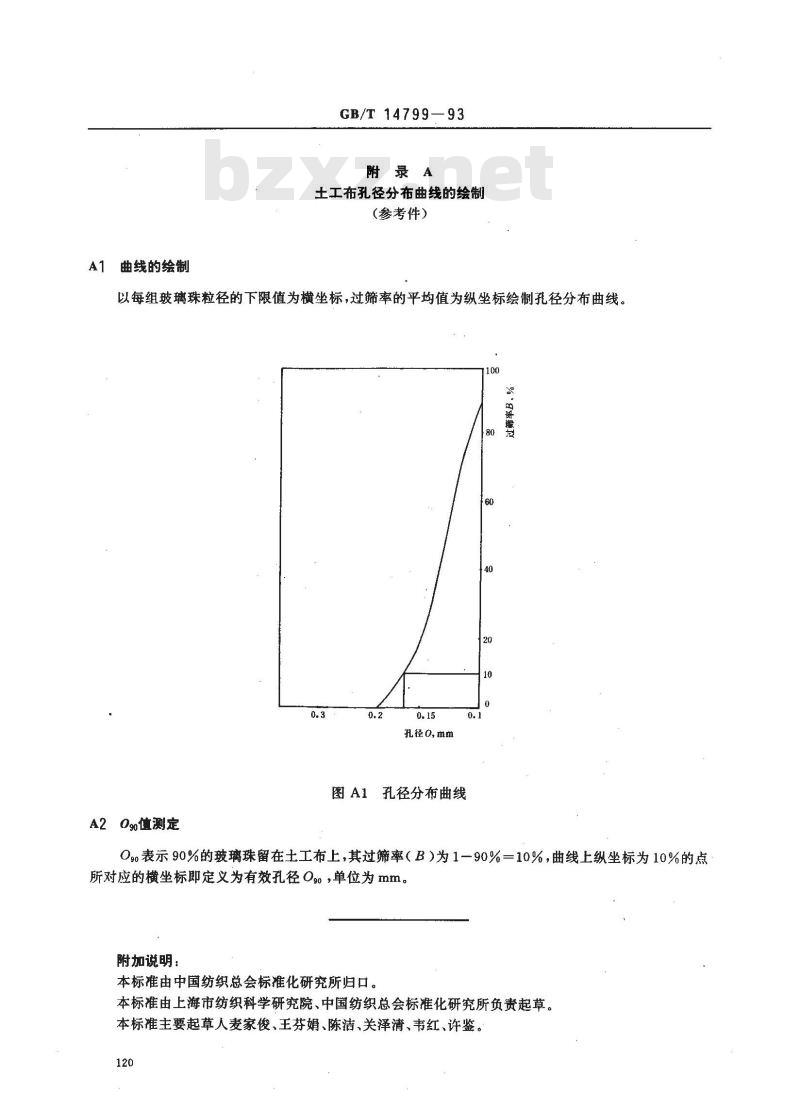

A1曲线的绘制
GB/T14799—93
附录A
土工布孔径分布曲线的绘制
(参考件）
以每组玻璃珠粒径的下限值为横坐标，过筛率的平均值为纵坐标绘制孔径分布曲线。100
A20值测定
孔径0,mm
图A1孔径分布曲线
0%表示90%的玻璃珠留在土工布上，其过筛率（B）为1一90%=10%，曲线上纵坐标为10%的点所对应的横坐标即定义为有效孔径0o，单位为 mm。附加说明：
本标准由中国纺织总会标准化研究所归口。本标准由上海市纺织科学研究院、中国纺织总会标准化研究所负责起草。本标准主要起草人麦家俊、王芬娟、陈洁、关泽清、韦红、许鉴。120
