当前位置:首页 > 国家标准(GB) > GB/T 1415-2008 米制密封螺纹

GB/T1415-2008 GB/T 1415-2008 米制密封螺纹

标准编号:GB/T1415-2008 整理时间:2008-07-30 15:00:00 浏览次数:716
资料名称: GB/T1415-2008 GB/T 1415-2008 米制密封螺纹
标准类别: 国家标准(GB)
语  言: 简体中文
授权形式: 免费下载
标准状态: 现行
作废日期:
发布日期: 2008-07-30
实施日期: 2009-02-01
首发日期: 1978-08-15
复审日期:
出版日期: 2009-02-01
标准编号: GB/T 1415-2008
标准名称: 米制密封螺纹
下载文件: .rar .pdf .doc

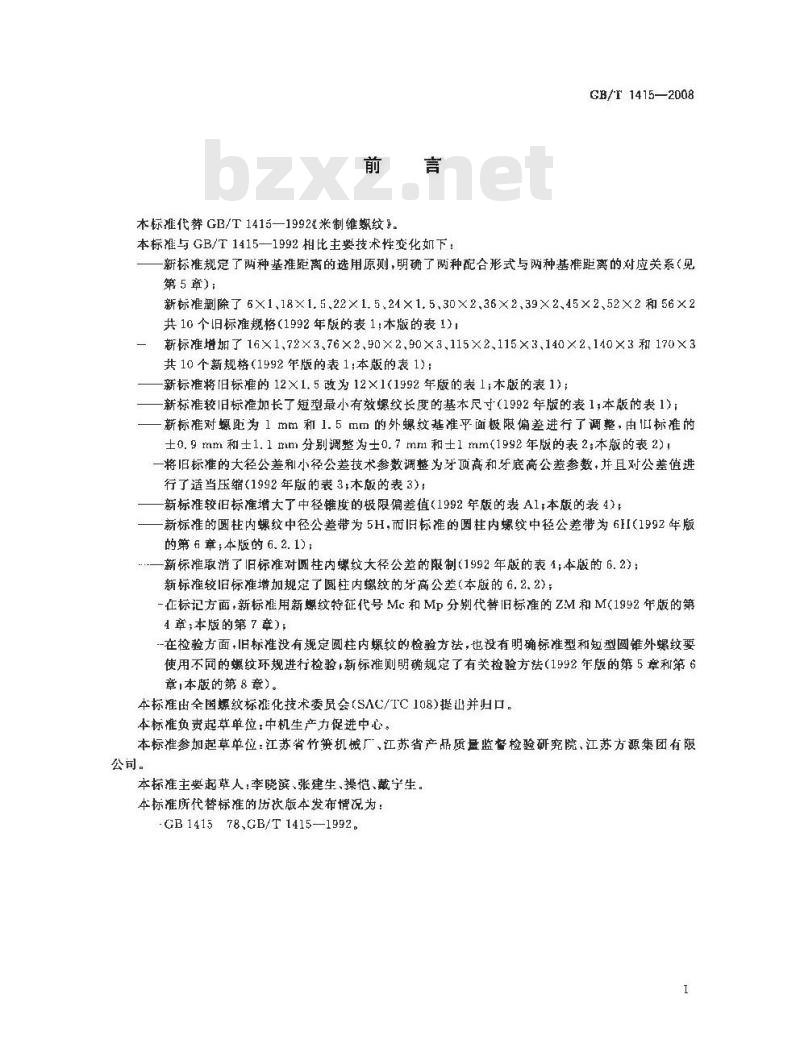

标准简介: 本标准代替GB/T1415—1992《米制锥螺纹》。 本标准规定了牙型角为60°、米制密封螺纹的牙型、基本尺寸、公差和标记。内螺纹有圆锥内螺纹和圆柱内螺纹两种,外螺纹仅有圆锥外螺纹一种。内、外螺纹可以组成两种密封配合形式:圆锥内螺纹与圆锥外螺纹组成锥/锥配合;圆柱内螺纹与圆锥外螺纹组成柱/锥配合。 本标准与GB/T1415—1992相比主要技术性变化如下:———新标准规定了两种基准距离的选用原则,明确了两种配合形式与两种基准距离的对应关系(见第5章);———新标准删除了6×1、18×1.5、22×1.5、24×1.5、30×2、36×2、39×2、45×2、52×2和56×2共10个旧标准规格(1992年版的表1;本版的表1);———新标准增加了16×1、72×3、76×2、90×2、90×3、115×2、115×3、140×2、140×3和170×3共10个新规格(1992年版的表1;本版的表1);———新标准将旧标准的12×1.5改为12×1(1992年版的表1;本版的表1);———新标准较旧标准加长了短型最小有效螺纹长度的基本尺寸(1992年版的表1;本版的表1);———新标准对螺距为1 mm 和1.5 mm 的外螺纹基准平面极限偏差进行了调整,由旧标准的±0.9mm 和±1.1mm 分别调整为±0.7mm 和±1mm(1992年版的表2;本版的表2);———将旧标准的大径公差和小径公差技术参数调整为牙顶高和牙底高公差参数,并且对公差值进行了适当压缩(1992年版的表3;本版的表3);———新标准较旧标准增大了中径锥度的极限偏差值(1992年版的表A1;本版的表4);———新标准的圆柱内螺纹中径公差带为5H,而旧标准的圆柱内螺纹中径公差带为6H(1992年版的第6章;本版的6.2.1);———新标准取消了旧标准对圆柱内螺纹大径公差的限制(1992年版的表4;本版的6.2);———新标准较旧标准增加规定了圆柱内螺纹的牙高公差(本版的6.2.2);———在标记方面,新标准用新螺纹特征代号Mc和Mp分别代替旧标准的ZM 和M(1992年版的第4章;本版的第7章);———在检验方面,旧标准没有规定圆柱内螺纹的检验方法,也没有明确标准型和短型圆锥外螺纹要使用不同的螺纹环规进行检验;新标准则明确规定了有关检验方法(1992年版的第5章和第6章;本版的第8章)。 GB/T 1415-2008 米制密封螺纹 GB/T1415-2008 标准下载解压密码:www.bzxz.net
链接地址: 点击下载
替代情况: 替代GB/T 1415-1992(参考)
采标情况: (参考)
发布部门: 国家标准化管理委员会(参考)
提出单位: 全国螺纹标准化技术委员会(SAC/TC 108)(参考)
归口单位: 全国螺纹标准化技术委员会(参考)
主管部门: 国家标准化管理委员会(参考)
起草单位: 中机生产力促进中心负责起草;江苏省竹箦机械厂、江苏省产品质量监督检验研究院、江苏方源集团有限公司(参考)
起 草 人: 李晓滨、张建生、操恺、戴宁生(参考)
出 版 社:

中国标准出版社(参考)

页  数: 12页(参考)
书  号: (参考)
计划单号: 20062375-T-469(参考)
下载次数: 178次
