ICS 01, 040. 73

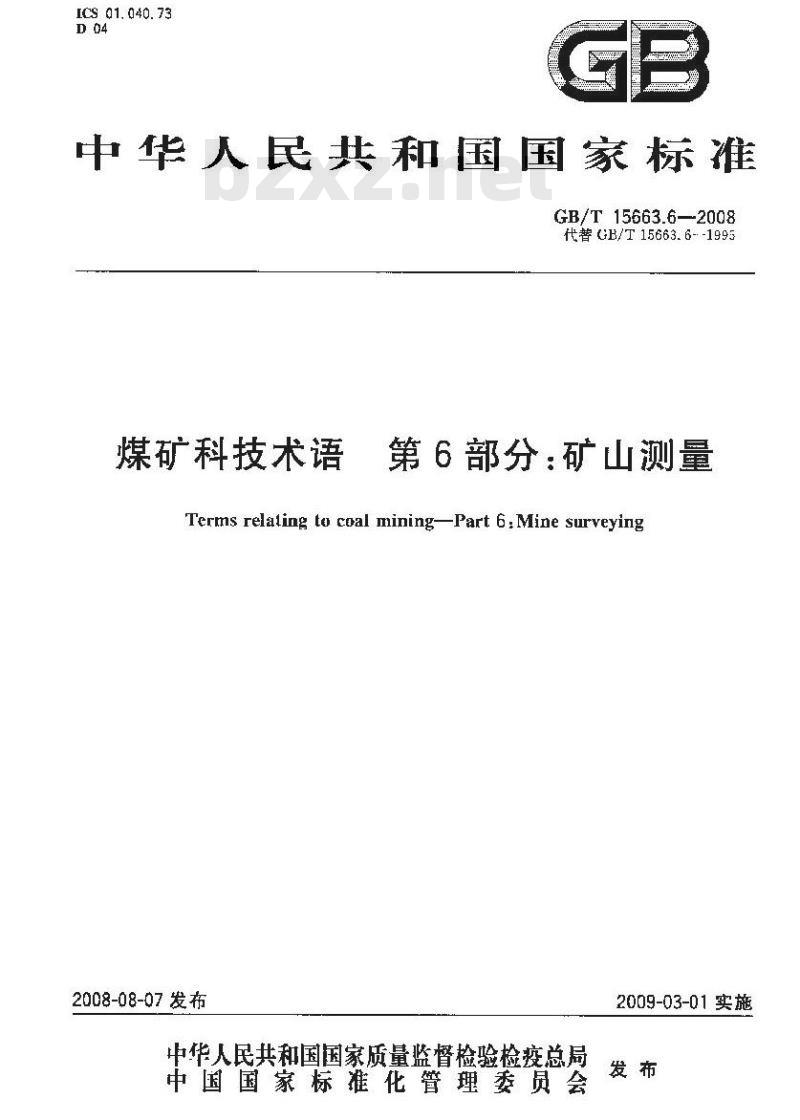

中华人民共和国国家标准
GB/T15663.6—2008
代替GB/T15663.6--1995
煤矿科技术语
第6部分：矿山测量
Terms relating to coal mining-Part 6: Mine surveying2008-08-07发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
2009-03-01实施

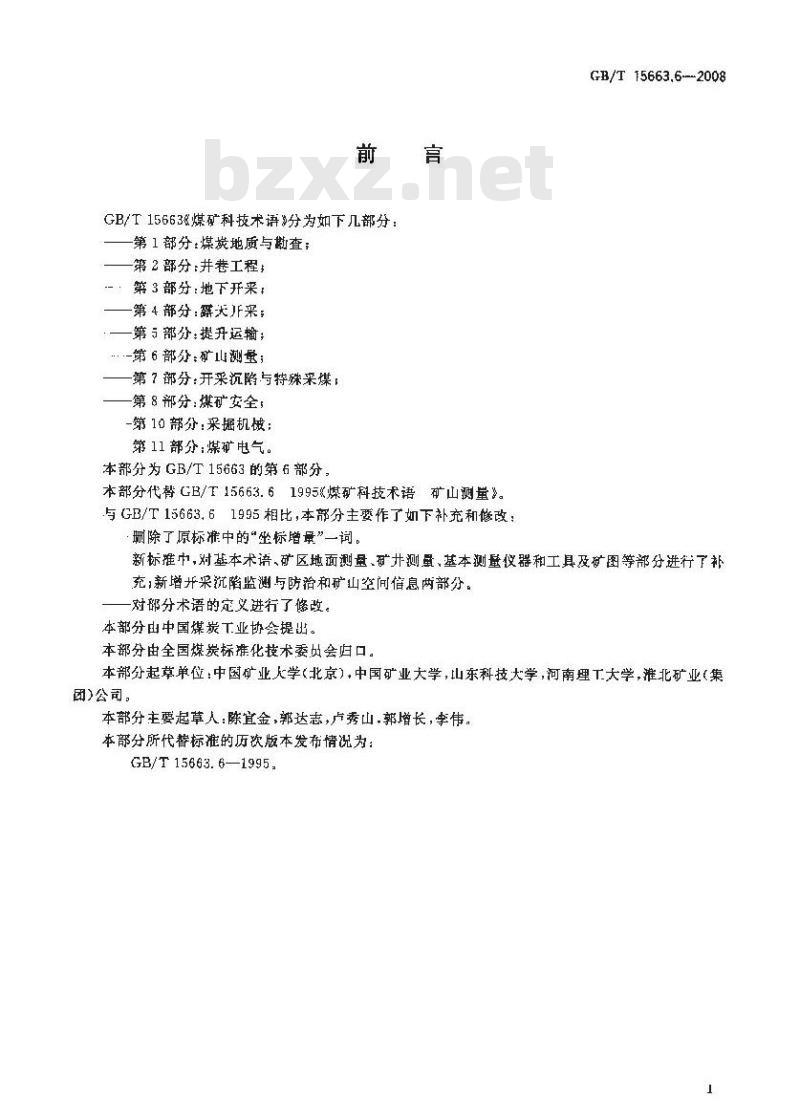

GB/T15663&煤矿科技术语》分为如下几部分：第1部分：煤炭地质与勘查；
第2部分：井巷工程：
-：第3部分：地下开采：
第4部分：露大采；
第与部分：提升运；
\-第6部分：矿山测量；
—第7部分：开采沉陷与特殊采煤第8部分：煤矿安全；
-第10部分：采堀机饿：
第11部分：煤矿电气。
本部分为GB/T15663的第6部分。本部分代替GB/T15663.61995《煤矿科技术语矿山测量》。与GB/T15663.61995相比，本部分主要作了如下补充和修改：删除了原标准中的“坐标增量”一词。GB/T 15663.6---2008
新标推中，对基本术语、矿区地面测量、矿井测量、基本测量仪器和工具及矿图等部分进行了补充，新增并采沉陷监测与防治和矿山空间借息两部分。对邵分术语的定义进行了修改。本部分山中国煤炭工业协会提出。本部分由全国煤媒炭标准化技术委员会归口。本部分起草单位：中国矿业大学（北京），中国矿业大学，山东科技大学，河南理工大学，淮北矿业（集团)公司，
本部分主要起草人：陈宜金，郭达志，卢秀山，郭增长，李伟，本部分所代替标准的历次版本发布情况为：GB/T 15663. 6—1995.
1范围

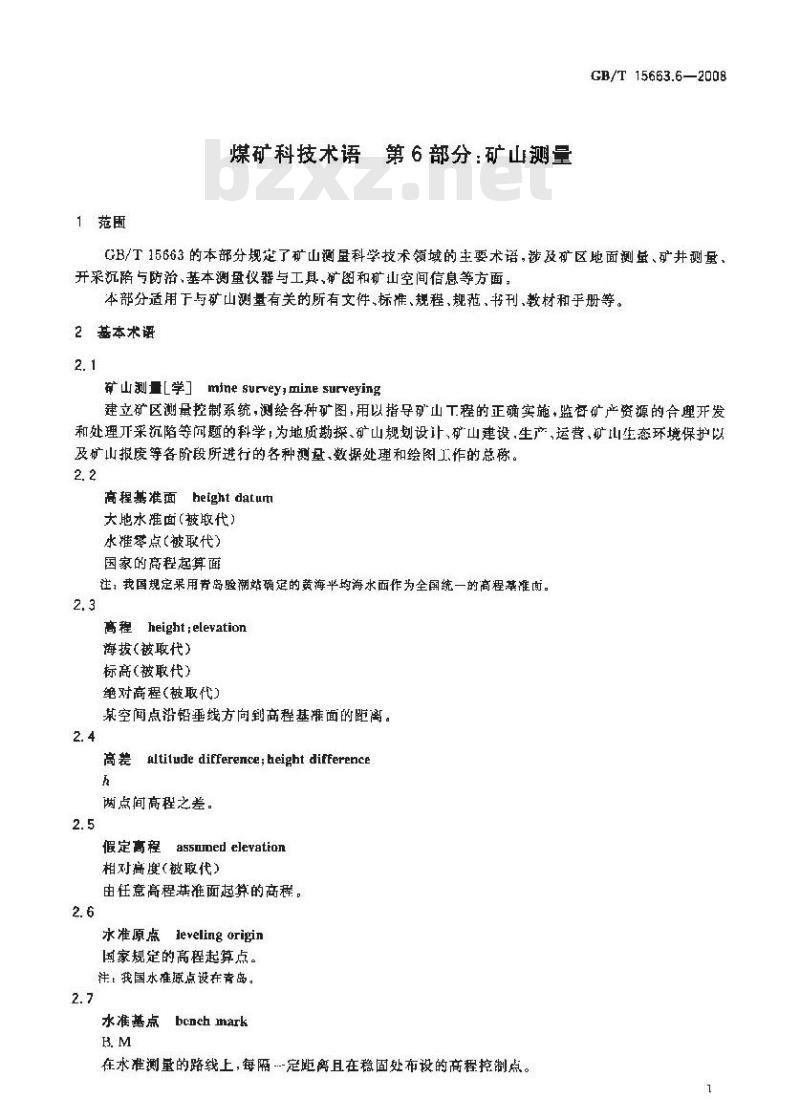

煤矿科技术语第6部分：矿山测量GB/T 15663.6—2008
GB/T15663的本部分规定了矿山测量科学技术领域的主要术语，涉及矿区地面测蛋、矿井测量、开采沉陷与防治、基本测量仪器与工具、矿图和矿山空间信息等方面，本部分适用下与矿山测量有关的所有文件，标准、规程、规范、书刊、教材和手册等。2 基本术语
矿山测量学」minesurveymine surveying建立矿区测量控制系统，测绘各种矿图，用以指导矿山工程的正确实施，监督矿产资源的合开发和处理开采沉陷等间题的科学，为地质勘探、矿山规划设让、矿山建设，生产、运营、矿山生态环境保护以及矿山报废等各阶段所进行的各种测、数据处理和绘图工作的总称。2.2
高程基准面hetght datumt
大地水推面（被取代）
水推零点(被取代）
国家的高程起算面
注，我国规定采用青岛验站确定的黄海半均海水面作为全国统一的高程基准面。2.3
高程 height;elevation
海拔（被取代）
标高（被取代）
绝对高程（被取代）
某空间点沿铅垂线方向到商程基准面的距离。2. 4
altitude difference; height difference两点间高程之差。
assnned elevation
假定高程
相对高度（越取代）
由任意高程苯准面越算的商程。2.6
levelingorigin
水准原点
国家规定的高程起算点。
注：我国水准源点设在青岛。
水准基点「
bcneh mark
在水准测量的路线上，每隔-定距离且在稳固处布设的高程控制点。1
GB/T 15663.6--2008

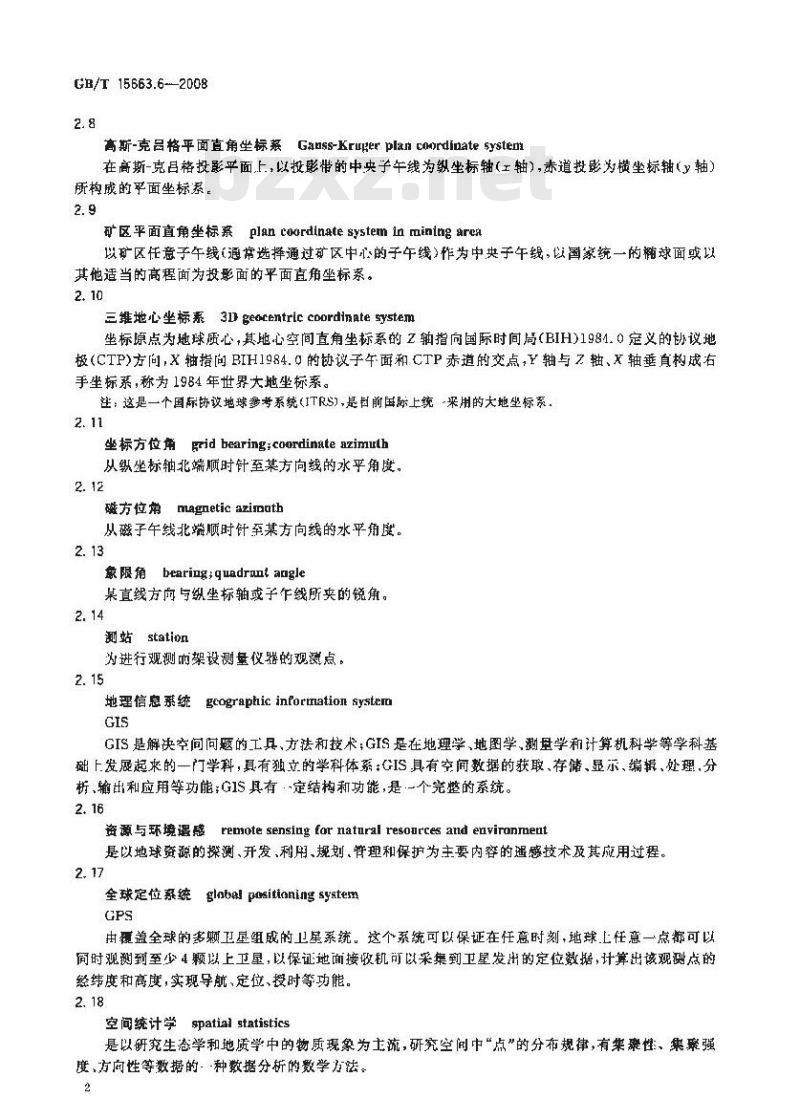

高斯-克品格平面直角坐标蔡Ganss-Krugerplancordinatesystem在高斯-克目格投影平面上，以投影带的中央子年线为纵坐标轴（工轴），赤道投影为横坐标轴（3轴）所构成的乎面坐标系。
矿区平面直角坐标系plan coordinate system in mining area以矿区任意子午线（通常选择通过矿区中心的子午线）作为中共子午线，以国家统一的球面或以其他适当的高程面为投影面的平面直角坐标察。2. 10
三维地心坐标系31geocentric coordinate system垫标原点为地球质心，其地心空间直角坐标系的Z轴指向国际时间局（BIH)1981.0定义的协议地极(CTP)方向,X 轴指间 BIH1984. 0 的协议子午面和 CTP赤道的交点,Y 轴与 Z 轴、X 轴垂直构成右手坐标系，称为1984年世界大地坐标系。注：这是一个国保协效地球考系统（IS)，是前国际上统来用的大地型标系2.11
坐标方位角ridbearing:coordinateazimuth从纵玺标轴非端顺时针至集方向线的水乎角度。2. 12
磁方位常magnetic azinanth
从磁子午线北端顺时针至某方向线的水平角度。2. 13
象限角bearingiguadrantangle
某直线方向与纵坐标轴或子乍线所夹的锐角。2. 14
測站station
为进行观测而架设测量仪器的观测点。2.15
地理信息系统geographic information systemGIS
GIS是解决空间问题的工具、方法和技术；GIS是在地理学、地图学、测量学和计算机科学等学科基础上发展起来的一门学科，具有独立的学科体系：GIS具有空间数据的获联、存储、显示、编辑，处理，分析、输出和应用等功能：G1S具有·-定结构和功能，是一个完整的系统。2.16
资源与环境遥感remotesensingfornaturalresonrcesand eavironrnent是以地球资源的探测、开发、利用、规划，管理和保护为主要内容的遥感技术及其应用过理。2. 17
全球定位系统glabalpositianingsystemGPS
由疆盖全球的多赖卫星组成的卫星系统。这个系统可以保证在任意时刻,地球上任意一点都可以同时观测到至少4颗以上卫星，以保证地面接救机可以采集到卫星发出的定位数据，计算出该观测点的经纬度和高度，实现导航、定位、授时等功能。2.18
空间统计学spatial statistics是以研究生态学和地质学中的物质现象为士流，研究空间中“点”的分布规律，有集璨性、集察强度，方向性等数据的·种数据分析的数学方法。2

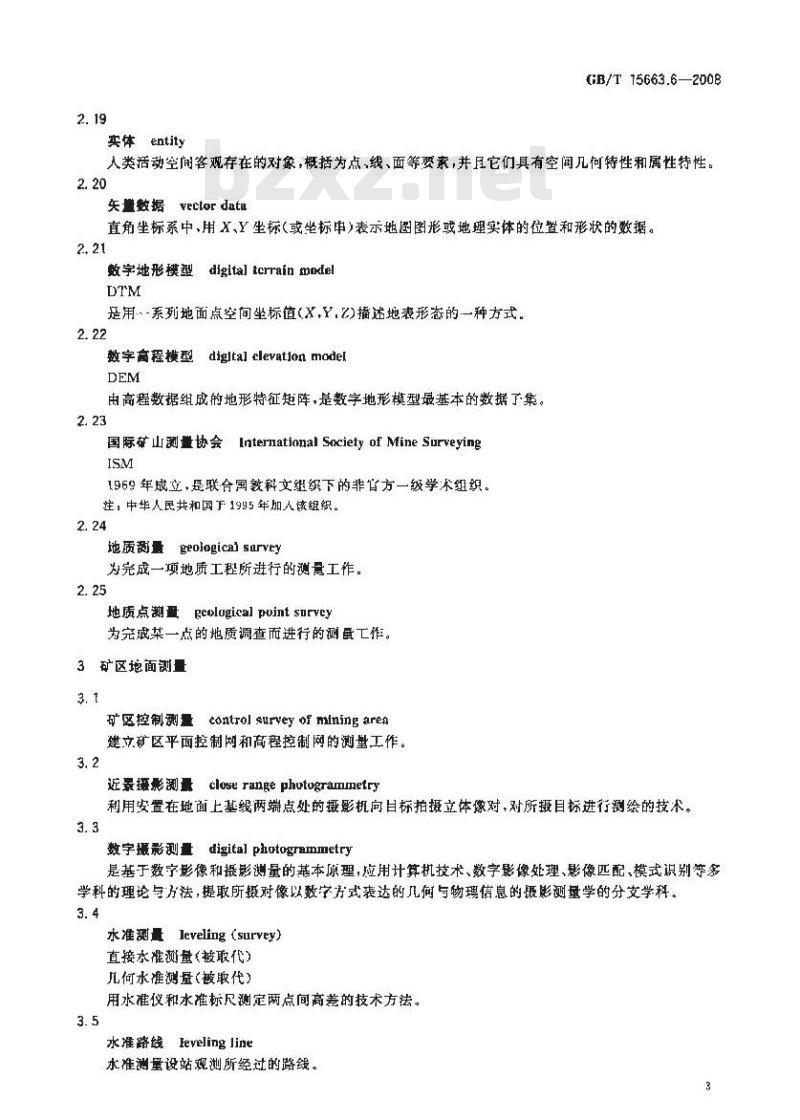

实体entity
(B/T 15663.6—2008
人类活动空间客观存在的对象，概括为点，线、面等要素，并且它们具有空间几何特性和属性特性。2. 20
矢量数据yetor data
直角坐标系中，用X、Y坐标（或坐标中）表示地图图形或地理实体的位置和形状的数据。2.21
digital tcrrain model
数宇地形模型
是用-系列地面点空间坠标值(X,Y.Z)播述地表形态的一种方式2.22
数字高程模型
digital clevatjon model
由高程数据组成的地形特征矩阵，是数字地形模型最基本的数据了集。2.23
国际砖山测协会International Saciety of Mine SurveyingISM
1969年戒立，是联合国裁科文继级下的非方一级学不组织，注，中华人民共和国于1995年加人该组织。2.24
地质离量geological survey
为完成一项地质工程所进行的测量工作。2.25
地质点测量geologiealpointsurvey为完戒某一点的地质调查而进行的测工作。3矿区地面测量
control survey of mining aren矿区控制测量
建文矿区平面轻制网和高程控制网的测量工作。3. 2
近景摄影测最 close range phutugrammetry利用安置在地面上基线两端点处的摄影机向目标拍摄立体像对，对所摄目标进行测绘的技术。3. 3
数字摄彩测量digital photogrammetry是基于数字影像和摄影测量的基本原理，应用计算机技术、数学影像处理、影像匹配，模式识别多学科的理论与方法,提取所摄对像以数字方式表达的几何与物理信息的摄影测量学的分支学科。3.4
水准测量leveling（survey）
直接水准测量被联代
凡柯求准测量（被取代）
用水准仪和水准标尺测定两点间高差的技术方法。3.5
水准路线leveling line
水准测量设站观测所经过的路线。3
GB/T 15663.6-2008
高程测量heightsurvey，heightmeasurement确定点的高程的测鼠，主要有水难测量、三角高程测量、GPS高程测量和气压高程测盛等方法，3.7
三角高程测量 trigonometric leveling间接高程测鱼（被取代）
间接水准测量（被取代）
通过测定站点至照准点的竖直角以及这两点之间的倾斜距离，粮据三角学原理求得这两点间高差的谢量方法。
closureerror of elevation
高程闭合差
由观测值让算的高程与难确值之差，用于衡量水准测尽或三角高程测盘的精度。3.9
horizontal angle
水平角
一点到两日标的方向线在水平面上垂直投影线的夹角。3.10
method of observation set
用经纬仪正、倒镜位依次观测两目标，感谢定水平角的·-种方法。3. 11
复法repetition method
用安装有复测装置的经纬仪，进行水平角观测的一种方法。3.12
娶直角yerlicalangle
“点至观测目标的方向线与水平面间的夹角，仰角为正，俯角为负。3.13
视距测量 stadia survey
用有视距装置的量仪器和视距尺，按光学和三角学原理测定水平距离和高差的测量方法3. 14
contour:isohypse
等高餐
空间曲面上高程相等的各相邻点所连成的水平投形曲线。3. 15
等高线间距
等高距
contour interval
相邻等高线的商程差。
地形图
topographic map;topographic drawing采用一定比例尺、专用符号及等高线，表示地物、地貌平面位置和高程位置的正射投影图。3.17
碎部量 delail survey
确定地物、地貌、并巷等目标物特征点位置的测量。4
measurementerror;measuring error,errorof measurement测量误差
测值与真值之差。
随机误差
randomerroraccidenterror
慵然误差
GB/T15663.6-2008
在同一条件下获得的测量值序列中，其误差的数值大小、符号不定，但服以于。-定统计规律的测量误整。
systematleerror
系统误差
在同一条件下获得的测量值序列中，其误差的数值大小、符号保持不变或按一定规律变化的测量误差。
标准偏差standard devlation
中误差
均方误差（被取代）
随机误差平方和的平均值的平方根，作为衡品测量精度的一种数值指标。3.22
允许误差permissible crror;allowable error;tolerance error根据测量精度要求，所规定的随机误差的绝对值不应超过的限值。3.23
权welght
表示测量结果质量相对可靠程度的--种权衡值。3.24
导线测量traversc survey
将一系列控制点依次连成折线形式，并测定各折线逆的长度和水平角（或方位角），再根据起始数据推算各测点平面位置的一种控制测量方法。3.25
光电测距导线EDMtraverse
用电光测距仪测量边长和经纬仪（或全站仪)测角的导线，3.26
三角测量triangulation
通过观测相联系三角形的内角，并依据已知起始边长、方位角和起始点坐标来确定其他各三角点平面位暨的一种控制测量方法。
三边测量 trilateration
测最三角形三条边的边长，以确定各三角点平面位置的种控制测量方法。3.28
图根控制测量mapping control (survey）为地形测图而建立面控制网和高程控制网所进行的测量工作。Irh
GB/T 15663.6—2008
前方交会forward intersection在两个以上已知点上进行水平角观测，并根据已知点的坐标及观测角值计算出待定点坐标的测量方法。
测方交会sideintersectinn
在两个已知点和一个待点组成的三角形中，选定一-个已知点和待定点进行水平角观测，从面计算出待定点垒标的测方法。
后方空会resection;three-point resection在待定点上，对至少三个已知点进行水平角观测，并根据已知点的坐标及两个水平角值计算待定点生坐标的测方法。
导线边traverseleg：traverse side导线测量中连接两导线点间的边，3.33
导线点traversepoiot
为延伸和布设导线所设置的测点，3.34
导载角度闭含差angleclosingerroroflraverse当导线构成多边形时，多边形内(外)角和的理论值和观测值之差。或由已知方位角开始，根据所观测的水平角推算得到另外一已知方位角的计算值，其巴知偏和计算值之差。3.35
导线结点junction point of traveryes两条以上导线的礼骤点。
导全长闭合差total length closing error of traverse导线闭合点或附合点的已知坐标和推算坐标之差的平方和的平方根。3.37
导线网traverse network
由若干单·导线所构成的网状形式的导线。3,38
relalive length closing error of traverse导经推对闭合差
导全长合差与导线长度之比
导线转折角
traverse angle
相邻导线边之间的夹角。
closed traverse
阴合导线
形成闭合多边形的导线。
附合导线
connecting traverse
在两个已知控制点间布设的导线：6
支导线opentraverse
从一个已知控制点出发，而另一端为未知点的导线。3.43
附合水准路线annexed leveling line在两个已知商程控制点间布设的水准路线。4矿井测量
矿井测量minesurveying
为指导和监督矿山资源的并发，在井工和露天开采中所进行的测量工作。4.2
underground survey
为指导和监督矿[山资源的开发，在并工开采中所进行的测盘工作。4.3
联系测量 transfer surveyiconnection surveyCB/T 15663.6—2008
将地面半面坐标系统和高程系统传逆到井下的测量，包括平面联系测量利导人高程测量。4.4
construction survey for vertical shaft sinking实并施工刹量
为保证立并竖直度和断面按设计要求施工的测量工作。4.5
定向近并点口
ear shaft control point,ncar shaft point for orientation近并点
定向基点（被取代）
为进行联系测量在并口附近设立的控制点。4. 6
一并定向one-shaftorientation通过一个立非进行的平面联系测量。4.7
定向连接点transfer pointconnection point for shafi orientation文并平面联系测量时，与投点垂线进行连接测量的测点。4.8
几何定向geometric orientation采用儿何原理进行定向的测量工作。4. 9
连接三角形法transfertrianglemethod;connectiontrianglemethod将连接点和并简内两垂线构成三角形，进行一井定向的连接测量方法。4. 10
瞄直法alignment method
将定向连接点位置设在两垂线的延长线上的定向连接测量方法。4.11
投点shaftplumbing
通过立并用垂线或邀光束将地面坐标系统传递到定水平的测尽工作。有稳定设点，摆动投点和7
GB/T 15663,6—2008
激光投点之分。
两井定向 two-shaft orientation在井下有巷道连通的两个立并巾，各挂一垂线所进行的平面联系工作。4.13
定向投点orientationprojection当采用几何定向时，将一个标高上的点位投影到另一个标高上的测量工作。4. 14
垂线投点Prejectinn by vertical line用垂球线进行定向投点。
稳定投点shaft damping plambing投点时垂球线基本处于稳定状态的定向投点方式。4,16
接动投点 shaft pendulous plumbing通过规测垂綫的摆动规律而确定其静正莅置的定向按点的方式4,17
定向误差orienlation trror
由定问过程所引起的测电实体的空间误差。4.18
陀螺经纬仪定间
gyrotheodolite orientatiwn
陀螺定间
用陀螺经纬仪确定某边方位角的测显。4. 19
jtapezeroobservation
是挂带零位观测
测定陀螺轴摆动平衡莅置与目镜分划极的零分划线是否重合的测量工作。4.20
gyro orientation erro
陀蜂定向误差
采用陀螺定向所引越的定向边的方位角误差。4.21
陀螺子午线gyToscopicmeridian在陀螺仪运转状态下，陀螺摆动的平衡位置所指示的方向线。4. 22
陀螺方位角Ryroscopicazimuth
从陀螺子午线北端，陋时针至基方问线的水平夹角。4.23
中天法transitmethod
在陀螺经纬仪照准部面定条件下，通过测量指标线经过分划板零线时间和最大摆辑值，从而求得陷螺子午线的陀螺经纬仪定向方法。4.24
逆转点法 reversal point method用陀螺经纬仪眼踪陀螺轴的摆动，通过读敢到达两逆转点时经纬仪度盘上的方向读数求得陀爆子年线的舵操经纬仪定向方讼。
并下平面控制测量undergroundborizontalcontrolsurvey建立井下平面控制系统的测望。4.26
基本控制导线
basic coutrol traverse
并下平面测量的首级控导线。
来区控制导线
sub-control traverse
并下平面测量的饮级控制导线。4. 28
来区测量mining district survey为采区的施工或测图所进行的测量工作。4.29
采区联系测量transfersurveyinminingdistrictGB/T15663.6—2008
通过竖直或急匾斜巷道把方问、坐标和高程连测到采区内所进行的测量工作。4.30
巷道碎部测量detail survey formineworkings为绘制大比例尺巷道图和佩室图所进行的测量工作。4.31
采煤工作面测量coal face survey为填绘采煤工作面动态图和计算产最、损失量而进行的测虽工作。4.32
立并中心vertical shaft centur立并断面的儿何中心。www.bzxz.net
立井十宇中线crass line of vertical shaft center井简中心线（被取代）
通过立井中心，在水平面上互相垂直的两条方向线，其中：-条应垂直于提升绞车的主轴。4.34
标定setting out
敬样（被取代）
将设计对象的儿何要素测设在实地的量上作。4.35
center line; horizontal directlon of workings巷道中线
巷道几何中心线在水平面上的投影线，用来指示巷道在水平面内施工.的方向线。4.36
veriicaldirection of workings+roadwaygradient巷道坡度线
与巷道底板平行，在竖直面内指示巷道施工的方向线。4.37
贯通测量boling-throngh survey当井巷在两个或多个捐进工作面同时施工时，为保证巷道按设计要求正确贯通所进行的全部测星工作。
GB/T 15663.6—2008
激光指向 laser guide
用激光指向机器给定巷道掘进方向和坡度。4. 39
贯通误差预计estimation of holing-throagh error非巷贯通施工之前，预先对井巷可能产生的通点测量误差范围所作的估算。它包含地面控制测量，联系测量和并下施工测量误差的综合影响。4.40
导向屋guidetrata
贯通掘进中，起指导橱进方向作用的岩层或煤层。4.41
并下码室测量underground avity survey为绘制和标定并下确室位置和形状所进行的测量工作。4. 42
岁盘仪测量compasssurvey
用罗盘仪所进行的各种测垦工作。4.43
陀螺定向光电剩距导线
gyrophic EDM traverse
采用陀螺测定导线边的方位，用光电测鹿方法进行导线边距离量测的导线。4.44
顶板测点roof point
设置于顶板上的测点。
底板测点oorpoint
设置于底板上的测点。
点下对中centringunderpuint
在顶板测点上进行的测量仪器对中工作。4.47
巷道中线标定setting-outofworkingscenterline为指示巷道在水平面内的掘进方向所进行的巷道中心线标定测成工作。4.48
巷适腰线标定
setting-oul of workings' slope为指示巷道的掘进玻度，在距底板一定高度的巷道两帮标定坡度线的测量作，4. 49
掘进收尺 footage meagurement of worklngs为测量掘进进度所进行的巷道丈量工作。4.50
矿井提升设备安装测量surveyforshaftwindingplantinstallation矿井提升设备安装过程中所进行的测工作。4.51
open pit survey opencast survey;strip mine survey露天矿测量
在露天矿的设计、建设和生产过程中所进行的各种测量工作。10
