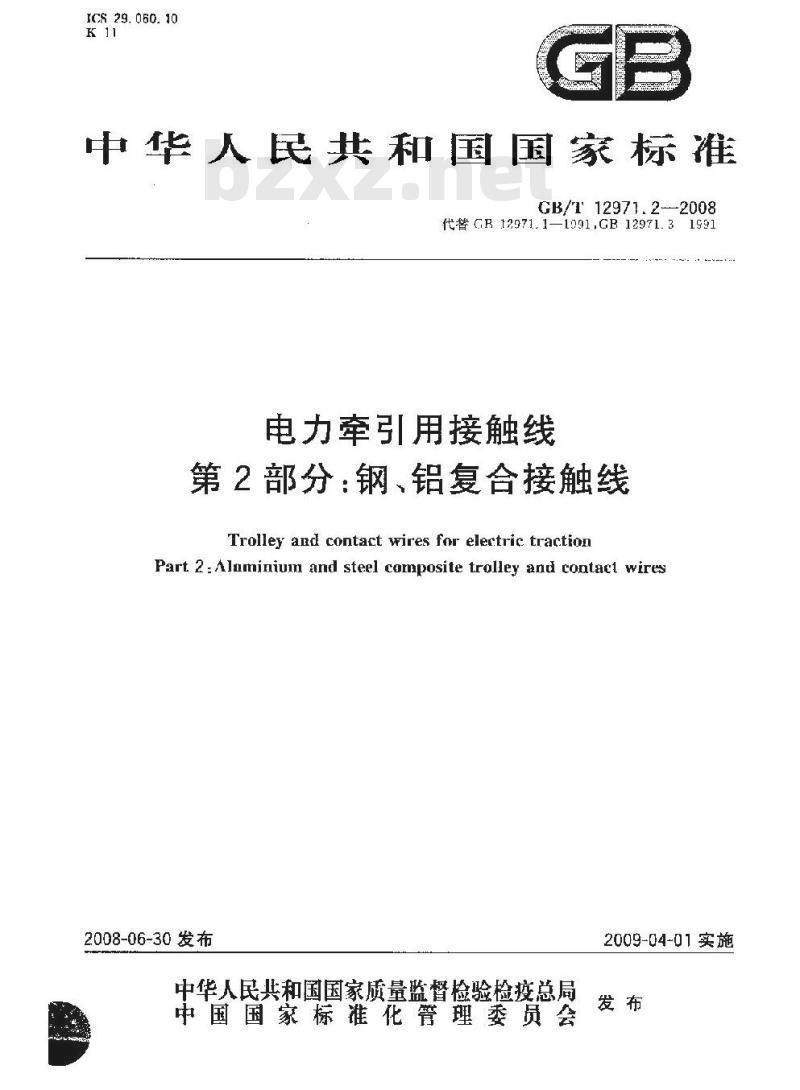

【国家标准(GB)】 电力牵引用接触线 第2部分: 钢、铝复合接触线

ICS 29. 060. 10
中华人民共和国国家标准
GB/T 12971.2--2008
代替 GR 12971. 1—1091,GB 12971. 3 1991电力牵引用接触线
第2部分：钢、铝复合接触线
Trolley and contact wires for elertric tractionPart 2 : Alminium and steel composite trolley anti contact wires2008-06-30发布
中华人民共和国国家质量监督检验检疫总局中国国家标准花管理委员会
2009-04-01实施
规范性引用文件
包装及标志
8贮运
iii KAoNni KAca-
GB/T 12971.2-2008
附录A（规范性附录）钢型材毕制品技术要求附录B（规范性附录）
附录C（规范性录）
铝型材半制品技术要求

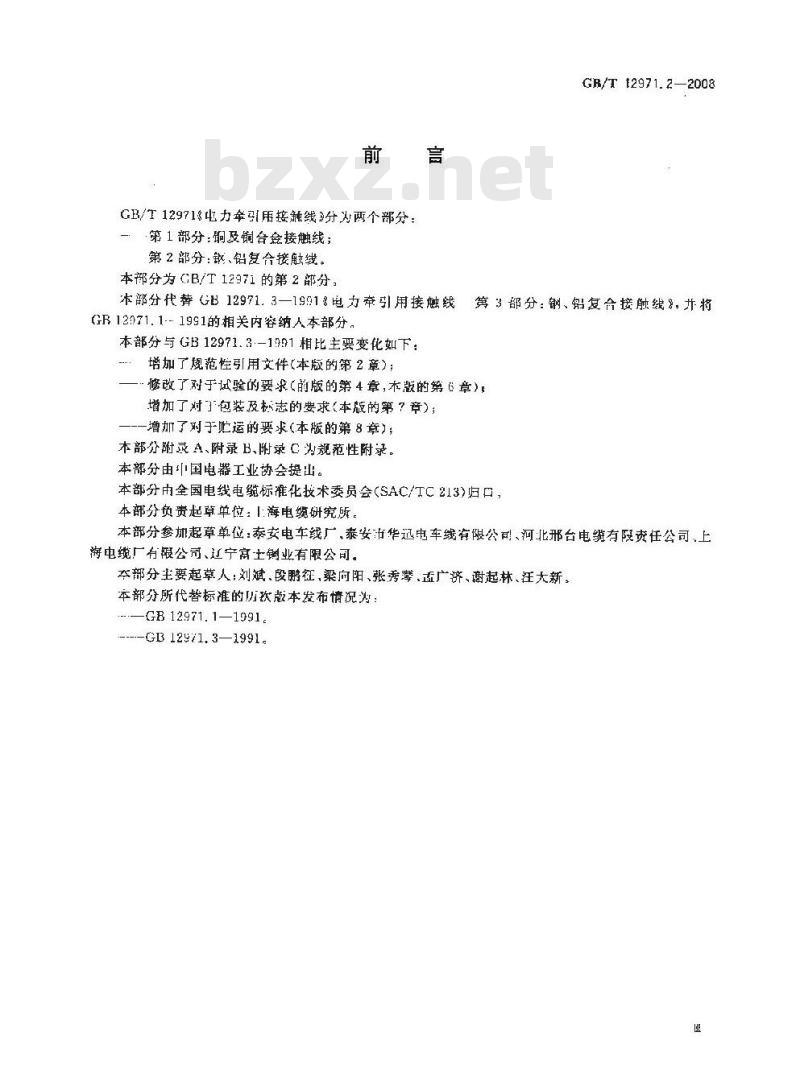

钢、铝复合接触线结合力试验方法前言
GEB/T12971电力牵引用接施线》分为两个部分：第1部分：铜及铜合会接触线；
第2部分：钢、铅复合接触线，
本部分为GB/T12971的第2部分，GB/T t2971.2—2008
本部分代GB12971.3—1991&电力牵引用接触线第3部分：钢、铅复合接触线”，井将GR12071.1--1991的相关内容纳人本部分。本部分与GB12971.3--1991相比主要变化如下：增加了规范性引用文件（本版的第2章）：“修改了对于试验的要求（前版的第4章，本版的第6章）！增加了对包装及志的要求（本版的第？章）；增加了对于贮运的要求（本版的第8章）；本部分附录A、附录B、附录C为规范性附录。本部分由中国电器工业协会提山。本部分由全国电线电缆标准化技术委员会（SAC/TC213)归口，本部分负责起草单位：1海电缆研究所。本部分参加起草单位：泰安电车线厂，泰安市华迅电车线有限公可、河北邢台电继有限责任公司.上将电缆厂有限公司、辽宁富土钊业有限公司。本部分主要起草人：刘斌、段征，梁向阳、张秀琴、孟广济、谢起林、狂大新。本部分所代替标准的厉玖版本发布情况为：-GB 12971. 1—1991.
---G312971.3—1991.

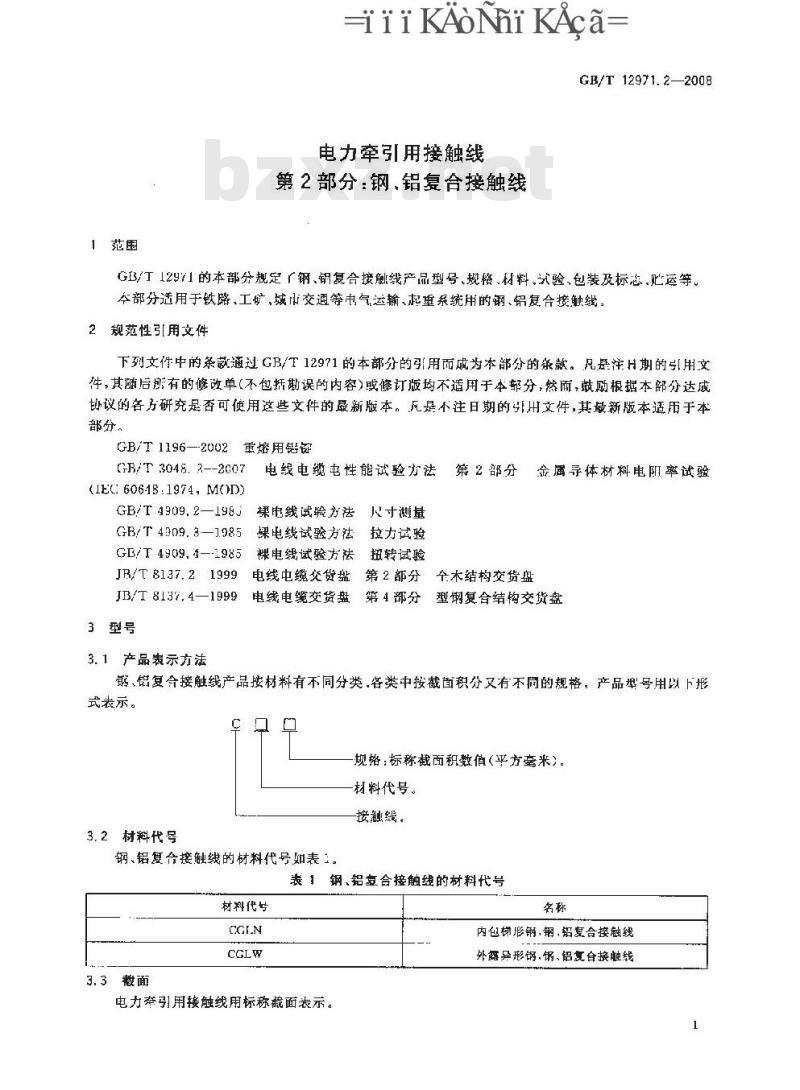

1范围
iii KAoNni KAca-
GB/T 12971. 2—2008
电力牵引用接触线
第2部分：钢、铝复合接触线
GB/129Y1的本部分规定厂钢、铝复合接触线产品型号、规格、材料、试验、包装及标志贴运等。本部分适用于铁路、工矿，城市交适等电气运输、起重系统用的钢、铝复合接触线：2规范性引用文件
下列文件中的条款通过GB/T12971的本部分的引用而成为本部分的象款。凡是注H期的引[用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本郭分，然而，鼓励根据本部分达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适币于本部分。
GB/T 1196—2002重熔用钳链
GB/T3048.3--2007电线电缆电性能试验方法第2部分金属导体材料电阳率试验
(1EC60648:1974，MOD)
GB/T 4909.2—198J
操电线试验方法
尺寸測量
GB/T 4009. 3—1985
GB/T4909.4—1985
课电线试验方法拉力试验Www.bzxZ.net
裸电线试验方法
扭转试验
JB/T 8137.21999
电线电缆交货盘第2部分全木结构交货盘JB/T 8137, 4—1999
3型号
3.1产品表示方法
电线电缆交货盘
第4部分型复合结构交货盘
锅、铝复合接触线产品按材料有不同分类各类中按截面积分又有不同的规格，产品型号用以下形式表示。
规格：标称截面积数值（平方毫米）。材料代号。
接触线。
3.2材料代号
钢、铝复合接触线的材料代号如表1。表 1钢、铝复合接触线的树料代号材料代号
3.3散面
电力牵引用接触线用标称截面装示。名称
内包梯形钢，钢，铅复合接触线外露异形钢，钢、铝复各接触线1
GB/T 12971.2-2008
示例1：25Cmm*内包梯形钢，钢锯复合接触线CGLN250GB/T12971.2-2008。示例2:215mm外磷异形钢，钢、铝复合接触线CGLW215GB/T12971.2—2058。规格
钢、铝复合接触线规格如表2规定。表2钢、铝复合接触线规格
钢、铝截
面/mm
尺寸及偏差/m
80±8:3
图1内包梯形钢接触线载面形状及尺寸图G
质量/
th/krn
5材料
iii KAoNni KAca=
GB/T 12971.2—2008
外器异形钢裁面状及尺寸图
b）外露异形钢截面形状及尺寸图图2
外露异形钢接触线截面形状及尺寸图钢、铝复合接触线材料应符合下述规定。钢符合本部分附录A规定。
铝符合本部分附录B规定。
GB/T 12971.2—2008
6试验
6.1试验分类
试验分类为型式试验和例行试验。型式试验出干检验接触线的主要性能，其性能主要取决于接触线的设计。对了新设计的接触线或用新的牛产工艺生产的接触线，试验只做一次并且仅当其设计或生产上艺改变之后试验才重做。型式试验只在符合所有有关例行试验要求的接触线上进行。例行试验用于保证接触线质量及符合本部分的要求。6.2型式试验
6.2.1综合拉断力
接触线的综合拉断力应通过拉伸遇定在合适的、精确度至少为土1.%的拉力试验机上进行，试样的有效标距为250rum，综合拉断小试验应按照GB/T4909.3-1985进行，试验结果应符合表3的要求，6.2.2结含力
接触线的结合力试验应接附录C规定的方法进行，结合力试验试样的有效标距为100mm：试验结果应符合表3的要求。
6.2.3 扭转
扭转试验按照CB/T1909.4-1985迹行，试验速度为151/min--20r/min：180°反复扭转，试群有效标距为2.50mm,试验结果应符合表3的要求。CGLN型接触级报转项H不作考核。6. 2.4直流电阻
钢、铝复合接触线的直殖电阻应符合表3规定，试验应按GB/3048.2--200Y进行。表3钢、铝复合接触线性能
型号规挤
CGLN250
CGLN195
CGLW215
CGLW173
6.3例行试验
综台拉断打/N
最小迫
39 221
49 030
编合力/N
最小值
20℃直流电阻/（sn/km）
最大值
180°反复扭转
（正反各一转）
不开裂
不开裂
6.3.1外观
接触线表面应光洁，不应有折边、裂纹、夹杂物及其他对使而有害的缺陷；接触线应整齐紧密地卷绕在也统盘上，不应有扭节和既线现象。6.3.2尺寸及偏差
钢，铝复合接触线尺寸及偏差应合表？规定。6.3.3造长度及接头
CGLN型接触线制造长度应为1860m~3850I，制造长度内铝坏及梯形钢坏均不充许有接头；CGLW型接触线制造长度应不小于1OCOm1，制造长度内铝坏及钢环均充允许有接头，接头处性能指标应符食表3规定。
钢、铝复合接触线允许以长度不小于500m的短段交货，其数量应不超过交货总壹量的5%；根据双协议，钢、铝复合接触线允许以任意制造长度和短段交货。6.4验收
钢铝复合接触线应经制造厂家的质量检验部门检验合格方能出厂·产品应按表4规定检验。4
-iii KAoNni KAca-
GB/T12971.2—2008
每批产品交货时同时按试验要求规定的例行试验项目提供全面、完整的检验报告。试样不符合本部分的任一要求，就应构成拒收以该试件为代表的这批产品的理由。如果任何一批产品因此被拒收，制造厂有权对该批导线中的每盘导线仅再进行一次试验，并对其中符合接受要求的产品交货。
检验规则及试验方法
包装及标志
7.1包装
用于交货
JB/T 8137.4-
项目名称
尺寸及偏差
制透长
踪合拉
盘可以是木
技术要求
本部分6.3.1
本部分6.3.2
本部分6.3.3
本部分6.3.3
本部分6.2.1
本部分
本部分6
本部分
999要求，并应保证接
最外层接触线距线盘外侧板
边缘的
应能承受
包装材料使包装
除非合同注明，每
线盘只3
7.2标志
每盘接触线线应有公
制造厂名：
产品名称，
产品型号；
制造标准；
长度，
毛重及净重（kg）；
试验类型
型式试验
向距离不应小
常品装
命中可能
许卷绕一程接
找的2
出厂编号及生产口期（年、月、日）；接触线放线方向的箭头。
每盘接触线应附有随带文件
产品合格证明；
现的破撞
，标明2
例行试验
试验方法
正常自力
GB/T 4909.2—1985
本部分6.3.3
用计米器量
GR/T 4909. 3-1985
本部分附录C
GR/T 4909.41985
GB/T3048,2—2007
能应符合1B/T8137.2--1999和
输和张力架我过程中不发生变形。成盘的接触线外面应包覆合适的容：
该盘产品的出厂编号、生产日期、型号、本标准号、长度、净重。b)
8购运
运输中严禁从高处抛下装有接触线的线盘，机械损伤或擦伤产品表面。8.1
8.2线盘不允许平放及采取平放方式吊装和运输，以防线盘损环及接触线排序混乱。8.3线盘滚动方向应与放线箭头方向相反。5
GB/T12971.2-2008
（规范性附录）
钢型材半制品技术要求
钢型材应由适用丁接触线用结构钢制成A1
钢型材的截面形状、寸及偏差应使钢、铝复合接触线产品符合本部分的有关规定。A, 2
钢型材半制品的机减性能为：
抗张强度应不小于：540MPa，断裂伸长率应不小于5%。6
《（规范性附录）
铝型材半制品技术要求
GB/T 12971.2—2008
铝型材应用符合GB/T1196--2902中的“特号铝”制造B.1
铝型材的裁而形状、心小没偏差应使钢、错复合接触线产品符合本部分的有关规定。B.2
铅型材的电阻率在20C时应不大于0.028264α·mm/m。B. 3
B.4型材的形状应对称，表面应平整光滑，不得有裂纹、折衰、凹痕，气范及较深的槽沟。5冷轧后铝型材的抗张强度应不小于103MPa，断裂伸长牵应不小于6%，焊接处的抗张强度应不R.5
小丁-上述抗张强度的90为。
GB/T 12971.2—2008
（规范性附录）
钢、铝复合接触线结合力试验方法C.1CGLN型接触线结合力试验方法截取长200mm的试样，在试样的A处，用钢锯锯入铝部分，使铅部分完全断开；并在该处起图示中5mn之内的铝全部取出。在B处钢底部中心，用适当直径的钻头钻人到钢部分的预端去除为止。再用同烊直径的平底钻钻平，然后再沿钻孔的左右二切线方向与试样轴线相垂直，用锯将钢部分切去至与银部分完全断开为止将断钢部分取出：试样制作见图C.1。将上述试样底部的铝复合盖层用钢板排批去至钢底部表面露出为止，然店在拉仲试验机上进行拉方试验至钢与铝两部分开始产生相对位移，该时的拉力数值，即为钢与铝之间的结合力。15
177717177777
图C.1CGLN型接触线结合力试验试样制作示意图C.2CGLW型接触线结合力试验方法截取长200mm的试样，在试样的A处用钢锯帮人，使铝部分完全断开，并在该处把图示511m之内的铝全部取出。在B处型钢对称中心，用适当直径的钻头加工到钢部分的燕尾槽去除为止，然后再沿钻孔的切线片向并与试样轴线相垂直，用钢锯将翊部分完全断开，并把钢部分取出，试样制作见 c. 2.
将上述试样在拉伸试验机上进行拉力试验至钢与铝两部分开始产生相对位移，该时的拉力数值，即为钢与铝之间的结合力。
图C.2CGLW型接触线结合力试验试样制作示意图GB/T12971.22008
