【国家标准(GB)】 电力牵引用接触线 第1部分: 铜及铜合金接触线

ICS 29. 060. 10
中华人民共和国国家标准
GB/T12971.1—2008
代替GB12971.1—1991,GB12971.2—-1991电力牵引用接触线
第1部分：铜及铜合金接触线
Trolley and contact wires for electric traction-Part 1:Copper and copper-alloy contact wires2008-06-30 发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
2009-04-01实施

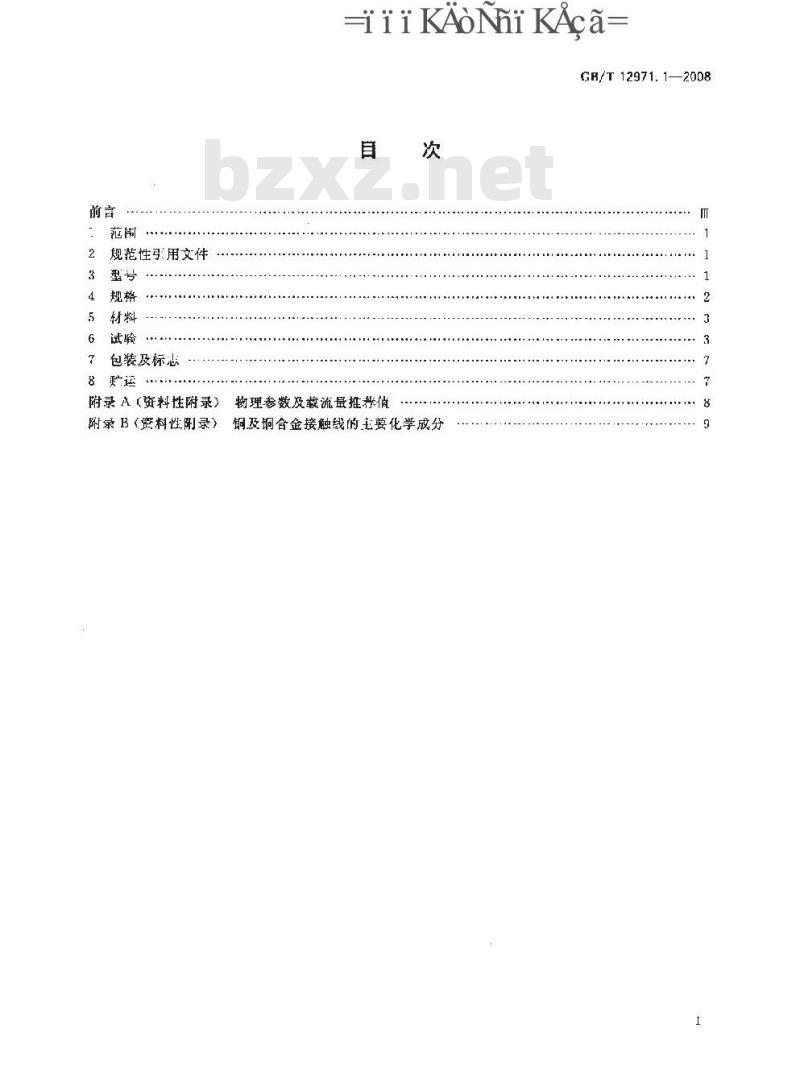

规范性引用文件
包装及标
-iii KAoNni KAca-
GR/T 12971. 1—2008
附录A（资料性附录）
物理参数及载流最荐俏
附象B（瓷料性附录）
铜及铜合金接触线的主要化学成分前言
GB/T12971≤电力牵引用接触线分为两个部分第1部分：铜及铜合金接触线；
一一-第2部分：钢、铝复合接触线。本部分为GB/T12971的第1部分。GB/T 12971. 1.--2008
本部分代替GB 12971.21991电牵引用接触线第 2部分铜接线》，折将 GR 12971.71991 的相关内容纳人术部分，
本部分与GB 12971.2—1991相比主要变化如下增加了有关铜银台金接触线、铜镁合金按触线、高强度铜镁合金接触线、铜钢台金接触的要求，
“一增加了规范性引用文件(本版的第 2 章)修改了对于材料化学成分的要求（前版的第4章，本版的第5章)修改了载面形状及合金识别沟增配置图(见图1)；二一-修改了对丁试验的要求(前版的第5 章,术版的第 6 章);\-增加了对于包装及标志的要求（见第7章）；增如了对于忙运的要求（则第8章）修效了对于反复弯曲试验的娶求【前版的附录一一增广资料性阴泵物理挚数及载蔬量推值\（见附A)：增加了资料性附录“铜及铜合金接触线的主要化学成分”（见附录B)。本部分的附录 A,附录 B 为资料性附录。本部分由中国电器工业协会提出。本部分内全电线电缆标化技术委品会(SAC/TC213)国口。本部分负黄起节单位：海缆研究所。本部分参加起草单位，泰安电车线广、黎安市华迅电车线有限公司、河北邢台电缆有限肃任公司、上海中缆厂有限公司，辽宁富1铜业有限公司。本部分士要起草人：刘滨、段鹏征、梁向阳、张秀琴、孟广济、谢起球、莊大新。本部分所代替标推的历次版空发布情况为：-..--GB 12971. 1.--1591,GB 12971.2 -·1991.山

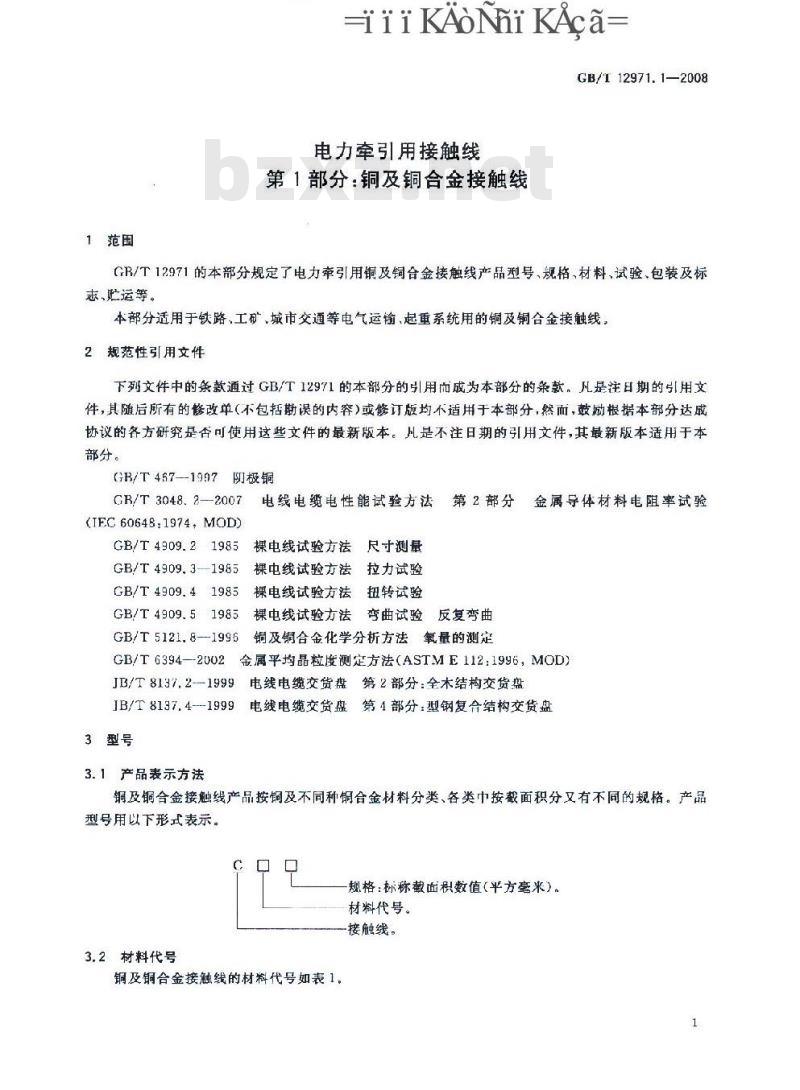

1范围
iiiKAoNniKAca
GB/T 12971. 1—2008
电力牵引用接触线
第1部分：铜及铜合金接触线
GB/T12971的本部分规定了电力牵引用铜及铜合金接触线产品型号、规格、材料，试验、包装及标志，贮运等
本部分适用于铁路、工矿、城市交通等电气运输、起重系统用的铜及铜合金接触线，2规范性引用文件
下列文件中的条款通过GB/T12971的本部分的引用而成为本部分的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本部分，然而，鼓励根据本部分达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本部分。
GB/T467--1997阴极铜
GR/T3048.2--2007电线电缆电性能试验方法第2部分金属导体材料电阻率试验(IEC60648:1974,MOD)
GB/T4909.21985棵电线试验方法尺寸测量GB/T4909.3--1985棵电线试验方法拉力试验GB/T4909.41985棵电线试验方法扭转试验GB/T4909.51985棵电线试验方法弯曲试验反复弯曲GB/T5121.8—1996铜及铜合金化学分析方法氧量的测定GB/T6394—2002金属平均晶粒度测定方法（ASTME112：1996，MOD)JB/T8137.2-1999电线电缆交货盘第2部分：全木结构交货盘JB/T8137.4-1999电线电缆交货盘第4部分：型钢复合结构交货盘3型号
3.1产品表示方法
铜及铜合金接触线产品按铜及不同种铜合金材料分类、各类中按截面积分又有不同的规格。产品型号用以下形式表示。
规格：标称截载面积数值（平方毫来）。材料代号。
接触线。
3.2材料代号
铜及铜合金接触线的材料代号如表1。1
GB/T12971.1-—2008
铜及铜合金接触线的材料代号
材料代号
3.3截面
电力牵引用接触线用标
戴司表
示例1：110mm2铜接触线
示例2:120mm2铜银盒
示例3:120mm2铜-c
GB/T12971.1-29C8。
为 CTA120 GB/T 12971. 1—
定接触级
示例4:150mm2高
强度钢5镁合
示例5:150 mm2铺
4规格
接触线为
更格见表2。
圆形铜接触
标称裁面/mm
计算截面在
双沟型铜及铜合金
标称裁面/
计算截面/
金接触线为CTM
TSIGOGB/T12
50GB/T12971
窗形铜接触线的
匠形铜接触线
双沟形铜接触缇
铜银合金接触线
铜镁合金接触级
高强度铜镁合金接触线
锡合金接触线
标称直径及何型
标际百符
的规格见表3。
双沟型铜及铜合金接触线的规格尺寸及公差/mm
注：截面积允许偏差为计算截面积的二3%。4.3
所有规格接触线的物理参数和载流量推荐值参见附录A。R
单位质量/(kg/km）
角度及偏差
单位质量/
(kg/km)
5材料
iiiKAoNni KAca-
GB/T 12971. 1—2008
铜接触线应采用不低于GB/T467--1997中的标准阴极铜（Cu-CTH-2)制造，各种型号的铜合金接触线应由相应的铜合金制成，其主要化学成分范围参见附录B。6试验
试验分类
试验分类为型式试验和例行试验型式试验用于检验接触线的主要性能，其性能主要取决于接触线的设计。对于新设计的接触线或用新的生产工艺生产的接触线试验只做一次并且仅当其设计或生产工艺改变之后试验才重做。型式试验只在符合所有有关例行试验要求的接触线上进标CHIN
重理质量及符合本部分的要求。例行试验用于保证#
6.2型式试验
6.2.1扭转试验
招转试验应按
为250mm，试验
CTY100
CTY110
CTESCT
CTA85CTA110
CTA120
CTA150
CTMI10
CIM120
CTM150
CTMH110
CTMH120
CTMH150
CTS110
CTS120
CTS150
符合表4
1985进行
的要求
双沟型
高温我
试验速度为15
及铜合
nin～20r/mi，单向扭转，试样标距性能
接触线机械
最小宿
美圈数
断开）
反更弯曲(至断开)
最小值
GR/T12971.1—2008
6.2.2反复弯曲试验
及复弯曲试验应按照GB/T4509.5--1985进行，验结果应符合表的要求。E.2.3握动试验（电气化铁道用接触线要求）长度为5m的试伴，在本条规定的张小条件下，经受振幅3511:m.频率3Hz～5Ez.2×10t次的派动试验（波形为止弦波)后，应断裂，试验张力（试验对应考虑接触网张力增量案数：对于8.kN、i0 kN、15 kN 为 1. 10,对于 20 kN,25 kN为 1.05) :-8.4kN适用的接触线型号为：CT85、CTA85、CTAH85；10kN适用的接触型号为：CT110.CT120、CTA110、CTAH110一15kN适用的接触线型号为：CT150,CTA120.CTAH120.CTM115,CTMH110.CTSII110：一20kN适用的接触线型号为：CTA150、CTAHi5C、CTM125.CTM150、CTMII120、CTS120,CTS153;
—25kN适用的接触线型号为：CTAHIJU。6.2.4轴向疲劳试验（电气化铁道用接触线要求）经过振动试验后长度为61的试样，在6.3.3规定的额定张力下，经受张力幅为30%的额定工作张力，频率1Hz~3Hz5×105次的轴向疲劳试验（波形为正弦波）后，从戴取三个标准试样，测其拉断力，其任一值不小于表5中规定的95%。6.2.5横向晶粒尺寸及告氧量
当需方有要求时，应提供作为型式试验的横向品粒尺寸及含氧量试验应按GB/T6394-2C02及GB/T3121.8—1996的要求进行。6.3例行试验
6.3.1外观及卷取
铜及合金接触线应表面光滑、清洁，不应有硬弯、扭曲、折边，裂纹、毛刺、携伤等与良好工业产品不相称的任何缺略。
铜及铜合金接触线应大圆弧面面间盘芯整齐繁密的卷统在绒盘上，每一层的匝间不应有空隙，不应有扭转、交义，跳线现象，接触线的里端应伸出侧板或筒体，牢固固定在线盘1；外端应定在侧板内侧。
6.3.2截面形状尺寸、角度及其偏差圆形铜接触直径及偏差应符合表2规定。双均型接触线的裁面形状灯带有感吊精、合金种类识别沟槽的规圆形。接触线的截面形状、合金种类识别沟槽、角度、尺寸及其偏差应符合图1和表3的规定，4
裁面直
（沟）
(沟)槽
头部高
一圆角半：
上新角
一下斜角，
尖间路
iii KAoNi KAca-
GB/T 12971.1—-2008
CIS型识刷沟档
UTM.CTMH型退别沟带
CTA型训别沟档
京沟挡放大阁
截面形
识别沟
6.3.3拉断力
表固定在合适的精度至少为士1%的均力试验机上进行,拉断力试验应按接触线的拉断力应
照GB/T4909.3-1985进验结果应符合表4的要求6.3.4伸长率
拉伸试验速度20mm/min~-30mm/min，试样标距250mm拉伸试验按照GB/T4909.3-1985进行，试验结果应符合表4的要求。6.3.5高温残存拉断力
铜合金接触线的高温残存拉断力应将试样加热到300℃士5℃保温2h后自然冷却，再进行拉断力试验，拉断力试验应按照GB/T4909.3一1985进行，试验结果作为考核铜合金接触线耐热性能的指标，应符合表4的要求。
6.3.6电阻率
各种型号铜及铜合金接触线在20℃时的电阻率应不大于表5规定的值，试验应按GB/T3048.2—2007进行。
GB/T 12971. 1--2008
接越线型号
表5电阻率
电阻率(20℃)/(aum2/m）)
最人直
G. 017 77
0. 023 85
6.3.7制造长度及接头
接触线的制造长度应符合订贷合同要求。每根接触线在制造过程中不允许有焊接接头。制造长度用计米器测量，长度充许偏差为0m--+30 m。按照质量交货时，每根接触线的交货质量按表2.表3中计算截面积进行计算，不应超过订货长度与充许制造长度上偏差之和折算质量的103%。6.4验收
铜及钩合金接触线应经制造厂家的质量检验部门检验合格方能出」，产品应按表6规定检验，每批产品交贷时同时按试验要求规定的例行试验项自提供全面、完整的检验报告。试样不符合本部分的任一要求，就应构成拒收以该试件为代表的这批产品的埋由。如果任何一批产品因此被拒收，制造厂有权对该批导线中的每盘导线仅再进行一次试验，并对其中符合接受要求的产品交货，
项目名称
外观及卷取
拉断方
伸长率
高湿残存拉断力
电用率
表 6检验规则及试验方法
技术要求
本部分 6. 3. 1
本部分 6. 3. 2
本部分 6. 3. 2
本部分6.3.3
本部分6.3.4
本部分65.3.5
本部分.3. 6www.bzxz.net
本部分6.3.？
制避长度及接头：
反复弯曲
轴伺疲劳
横向晶粒尺寸
含氧量
本部分6,2.1
本部分6.2,2
本部分6.2.3
本部分6.2.4
本部分6.2.5
本部分 6. 2. 5
型式齿验
试验类型
例行试验
试验方法
正常目力
GB/T4909.2—1985
样板或专用仪器
GB/T 4909. 31985
GB/T4909.31985
本部分6.3.5
GR/T 3C48.2—2C07
本都分6.3.7
GB/T4959.4—198
GB/T 4909. 5—1985
本部分6.2.3
本部分 6.5.4
GB/T 6394—201:2
CB/T121.8—1S9G
包装及标患
7.1包装
GB/T 12971.1--200B
用于交货的线盘可以是木盘、钢盘或钢木盘,其技术性能应符合 JB/T 8137. 2 1999 和IH/T 8137, 4--1999要求,并应保证接触线装盘后在正常的吊装,运输和张力架线过程中不发生变形,最外层接触线距线盘外侧板边缘的径问距离不应小于50mm。成盘的接触绒外面应包覆合适的过料佳包装牢固,应能承受正常吊装、运输中可能出现的碰撞。除非合同注明，每个线盘只充许卷绕一根接触线。7.2标志
7.2.1每盘接触线线盘上应有便了查找的周的标志，标明以下内容：）制造厂名；
b）产品名称；
）产品型号：
d）制造标准：
e）长度；
毛重及净重(kg)
出厂编号及生产期（年，月.口）：g
h）接触线放线方向的箭头。
2每盘接触线应附有随带文件
a）产品合格证明；
b）该盘产品的出」编号、牛产期、型号、本标准号、长度、净重，8贮运
8.1运输中严禁以高处抛下装有接触线的线盘、机械损伤或伤产品表面。8.2线盘不允许平放及采用平放方式吊装和运输，以防线盘损坏及接线排序混乱，8.3线盘滚动方向应与放线箭头方向相反。GB/T 12971. 1—2008
A.1密度
附泉A
（资料性附录）
物理参数及载流量推荐值
铜及铜合金接触线20℃时的密度算可采用推荐值8.92gcm*或用GB/T3048.2—2007的方法进行测定。
电阻温度系数
铜及铜合金的电阻温度系数如表A.1所示。表 A. 1 电阻温度系数
接热线型号【不含规格】
A.3载流量
铜及铜合金接触线的载流量准荐值如表 A.2所示表 A.2截流量推荐值
持续载流量？A
工作温度95℃
电目识度系数(1/K)
分许最高工作温准 153 ℃C
注 1:妾触战(CT 型)的允许最高工作温度为 35 ℃;注2：计算条件为环境温度40℃，风速0.5m/s，日照强度1c00W/m。A.4
绥影胀系数
铜及铜合金的线膨胀系数为17×10-6/K，A.5 弹性模量
铜及铜合金的弹性模量 i20 GPa。5
B.1主要化学成分
附录B
（资料性附录）
铜及铜合金接触线的主要化学成分铜及铜合金接触线的主要化学成分如表B.1所示。表B.1
铜及铜合金接触线的主要化学成分类别
铜-0.2镁
期-0.5横
0. 4℃ ~.
c, 15 --
不大于
不人于
GB/T12971.1—2008
单笠：%
其仙杂
不大于
质总和
不大于
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
