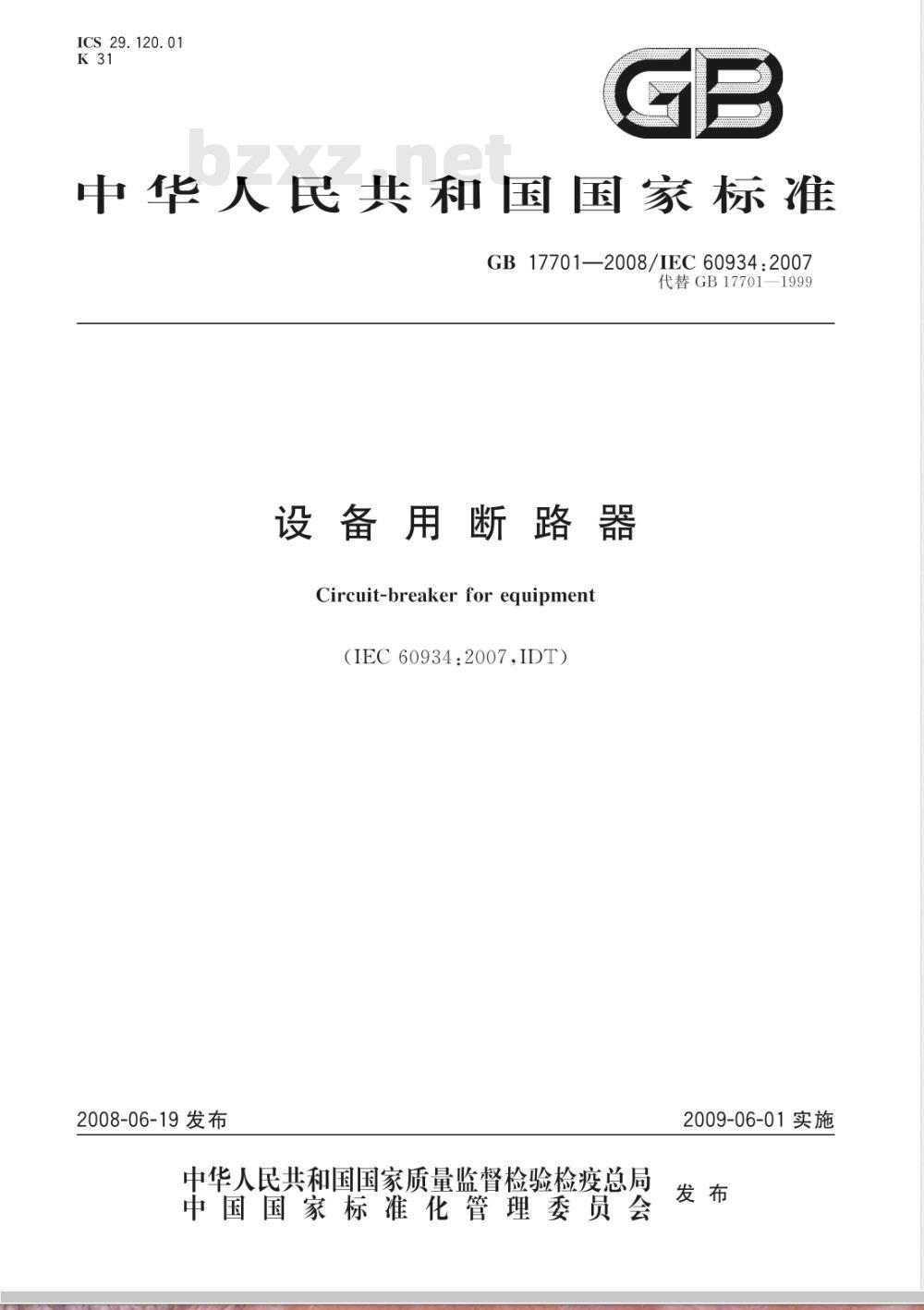

【国家标准(GB)】 设备用断路器

ICS 29. 120. 01
中华人民共和国国家标准
GB 17701—2008/IEC 60934:2007代替GB17701—1999
设备用断路器
Circuit-breaker for equipment(IEC60934:2007,IDT)
2008-06-19 发布
中华人民共和国国家质量监督检验检疫总局中国国家标淮化管理委员会
2009-06-01实施

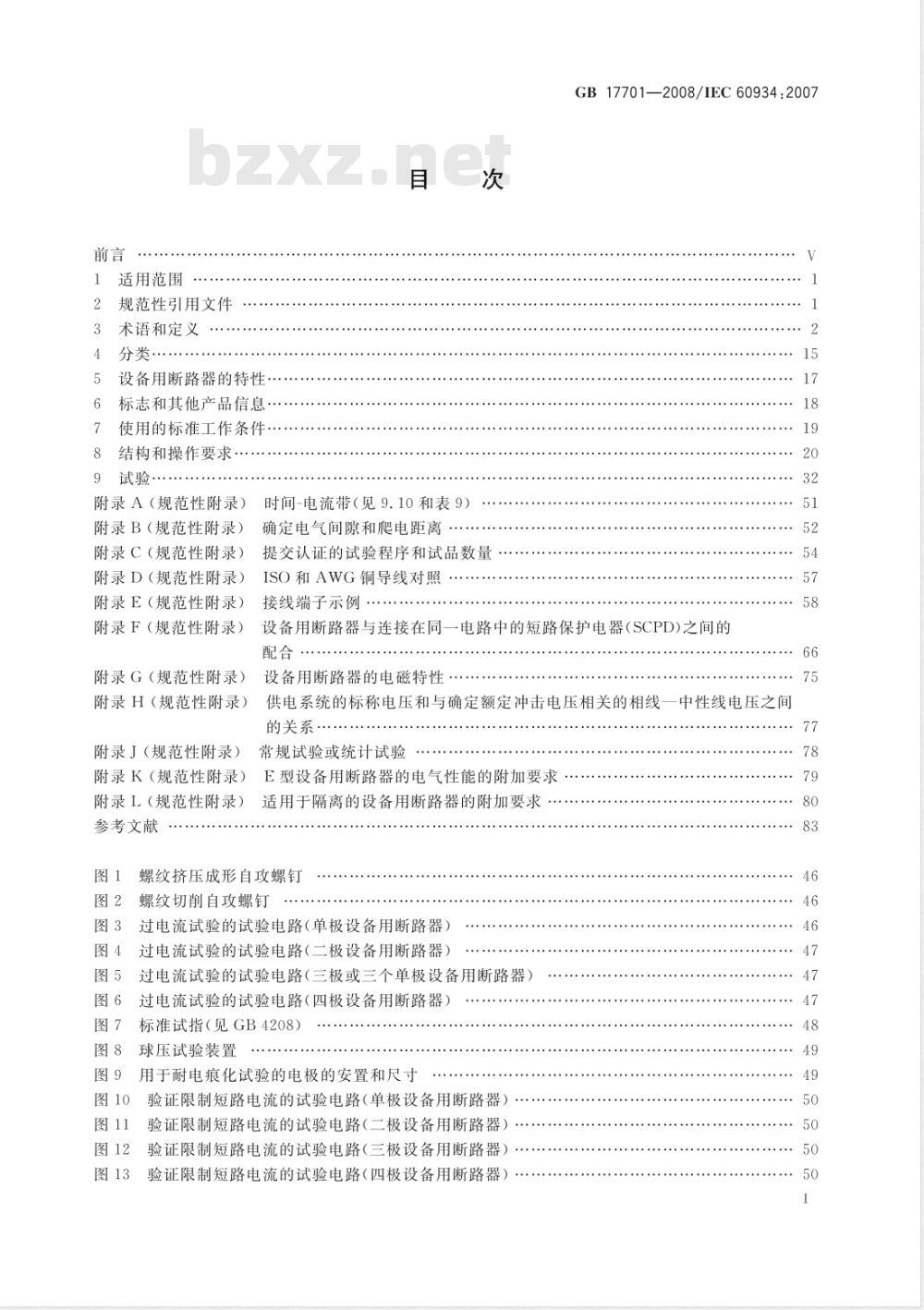

适用范围
规范性引用文件
术语和定义
设备用断路器的特性
标志和其他产品信息·
使用的标准工作条件
结构和操作要求
附录A（规范性附录）
附录B（规范性附录）
附录C（规范性附录）
附录D（规范性附录）
附录E（规范性附录）
附录F（规范性附录）
附录G（规范性附录）
时间-电流带（见9.10和表9）
确定电气间隙和爬电距离：
提交认证的试验程序和试品数量ISO和AWG铜导线对照
接线端子示例
GB17701—2008/IEC60934:2007
设备用断路器与连接在同一电路中的短路保护电器(SCPD)之间的配合
设备用断路器的电磁特性·
附录H（规范性附录）
供电系统的标称电压和与确定额定冲击电压相关的相线一中性线电压之间的关系·
附录J（规范性附录）
附录K（规范性附录）
常规试验或统计试验
E型设备用断路器的电气性能的附加要求附录L（规范性附录）
适用于隔离的设备用断路器的附加要求参考文献
螺纹挤压成形自攻螺钉
螺纹切削自攻螺钉
图3过电流试验的试验电路（单极设备用断路器）图4
过电流试验的试验电路（二极设备用断路器）过电流试验的试验电路（三极或三个单极设备用断路器）过电流试验的试验电路（四极设备用断路器）标准试指（见GB4208）
球压试验装置
用于耐电痕化试验的电极的安置和尺寸验证限制短路电流的试验电路（单极设备用断路器）验证限制短路电流的试验电路（二极设备用断路器）图12
验证限制短路电流的试验电路（三极设备用断路器）验证限制短路电流的试验电路（四极设备用断路器）66
GB17701—2008/IEC60934:2007

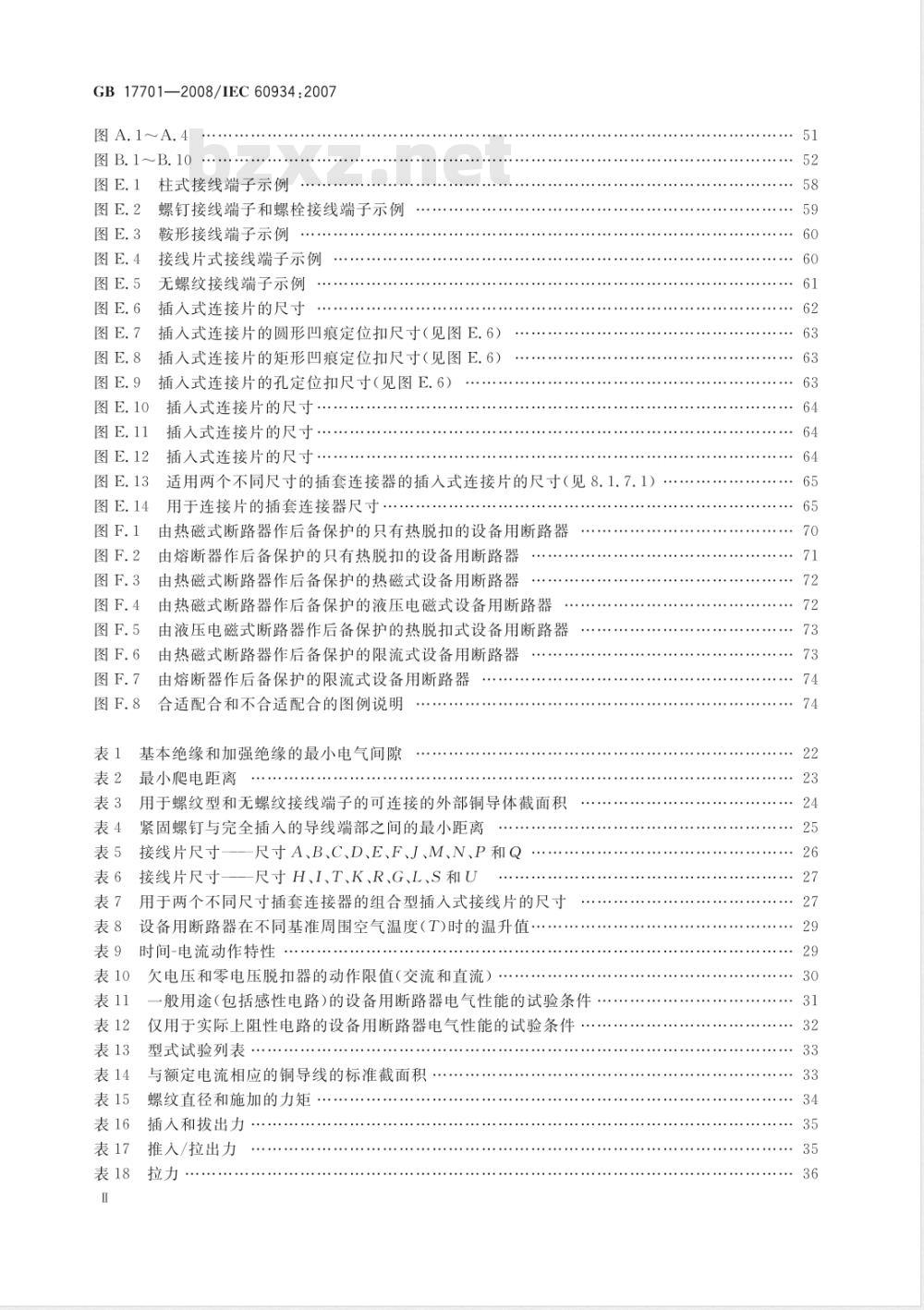

图A.1～A.4
图B.1~B.10
柱式接线端子示例
螺钉接线端子和螺栓接线端子示例鞍形接线端子示例
接线片式接线端子示例
无螺纹接线端子示例
插人式连接片的尺寸
插人式连接片的圆形凹痕定位扣尺寸（见图E.6）插入式连接片的矩形凹痕定位扣尺寸（见图E.6）插人式连接片的孔定位扣尺寸（见图E.6）插人式连接片的尺寸
插人式连接片的尺寸
插人式连接片的尺寸·
适用两个不同尺寸的插套连接器的插入式连接片的尺寸（见8.1.7.1）用于连接片的插套连接器尺寸…由热磁式断路器作后备保护的只有热脱扣的设备用断路器由熔断器作后备保护的只有热脱扣的设备用断路器由热磁式断路器作后备保护的热磁式设备用断路器由热磁式断路器作后备保护的液压电磁式设备用断路器由液压电磁式断路器作后备保护的热脱扣式设备用断路器由热磁式断路器作后备保护的限流式设备用断路器由熔断器作后备保护的限流式设备用断路器合适配合和不合适配合的图例说明表1基本绝缘和加强绝缘的最小电气间隙表2最小爬电距离
用于螺纹型和无螺纹接线端子的可连接的外部铜导体截面积表3
紧固螺钉与完全插人的导线端部之间的最小距离表5接线片尺寸
尺寸A、B、C、D、E、F、J、M、N、P和Q表6接线片尺寸—一尺寸H、I、T、K、R、G、L、S和U表７
用于两个不同尺寸插套连接器的组合型插入式接线片的尺寸表8设备用断路器在不同基准周围空气温度(T)时的温升值时间-电流动作特性.
欠电压和零电压脱扣器的动作限值（交流和直流）般用途（包括感性电路）的设备用断路器电气性能的试验条件仅用于实际上阻性电路的设备用断路器电气性能的试验条件型式试验列表
与额定电流相应的铜导线的标准截面积螺纹直径和施加的力矩
插入和拔出力
推入/拉出力

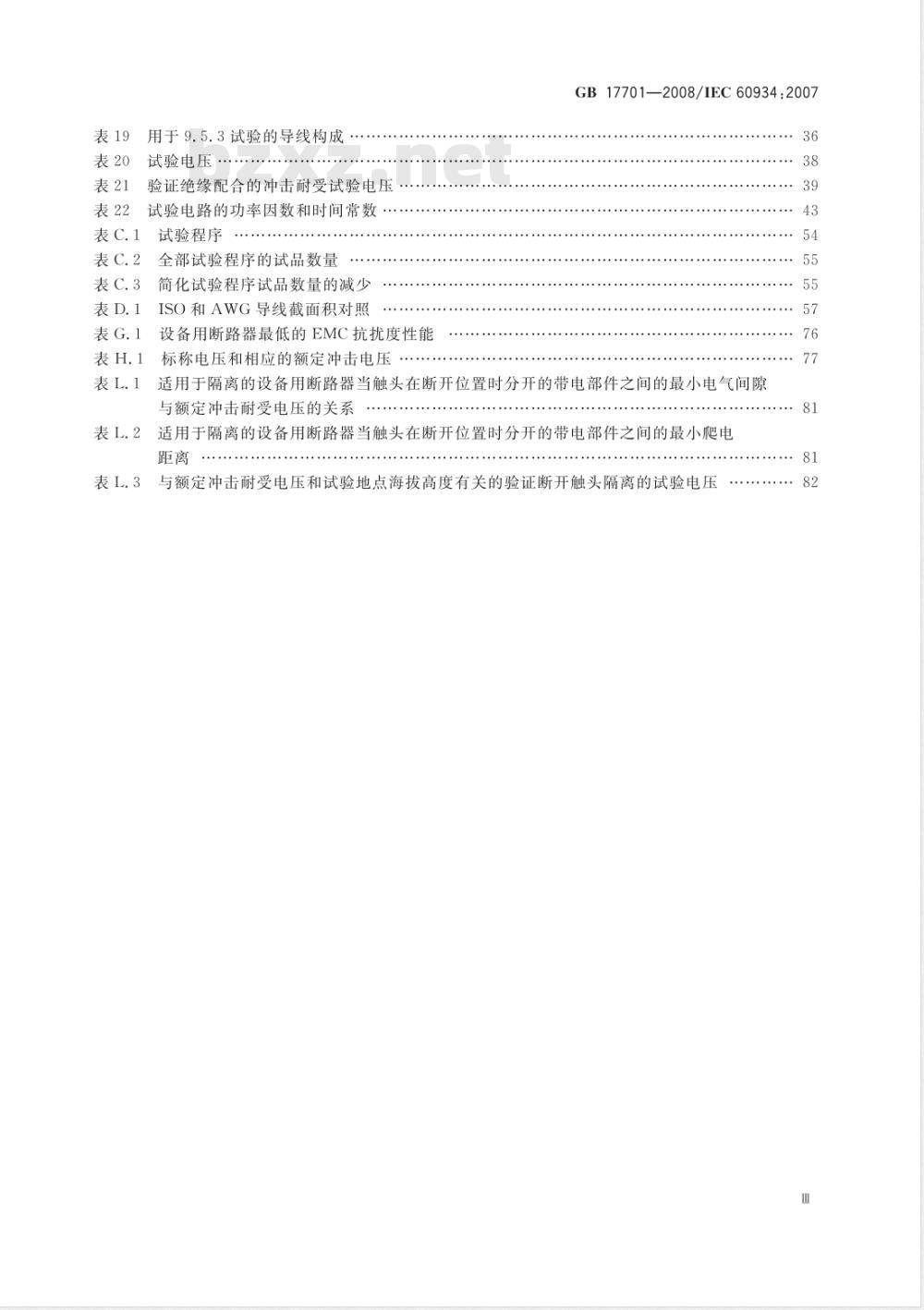

表19用于9.5.3试验的导线构成
试验电压
验证绝缘配合的冲击耐受试验电压试验电路的功率因数和时间常数试验程序
全部试验程序的试品数量
简化试验程序试品数量的减少
ISO和AWG导线截面积对照
设备用断路器最低的EMC抗扰度性能标称电压和相应的额定冲击电压GB17701—2008/IEC60934:2007
适用于隔离的设备用断路器当触头在断开位置时分开的带电部件之间的最小电气间隙与额定冲击耐受电压的关系…
适用于隔离的设备用断路器当触头在断开位置时分开的带电部件之间的最小爬电距离
表L.3与额定冲击耐受电压和试验地点海拔高度有关的验证断开触头隔离的试验电压......81
GB17701—2008/IEC60934:2007
GB17701一2008等同采用IEC60934：2007（第3.1版）《设备用断路器》（英文版）。GB17701一2008在技术内容和编写格式上与IEC60934:2007的内容完全一致，但作了一些编辑性修改，并对一些印刷错误进行了修正，具体变化如下：对小数点采用的符号按国家标准的编制要求作了修改；对IEC60934：2007版本中的表11的错误及规范性引用文件的更新等问题作了修正（详见标准正文中相关部分的采标注）。本标准代替GB17701—1999《设备用断路器》。GB17701—2008与GB17701—1999的主要差异如下：增加了无过电流脱扣器的E型设备用断路器，并在附录K中提出了具体的技术要求：按动作方式分类中，增加了自动分断和自动复位的设备用断路器（J型）；增加了按电气性能的分类，分为仅适用于阻性电路的和适用于多种电路（包括感性电路)两种型式的设备用断路器，并规定了不同的性能要求及试验方法；增加了额定冲击耐受电压的要求，规定了冲击耐受试验的电压及相应的试验方法；一增加了按隔离功能分类，并在附录L中规定了适用于隔离的设备用断路器的技术要求：进一步完善了对电气间隙和爬电距离的规定，按基本绝缘、功能绝缘、附加绝缘和加强绝缘等，分别规定了电气间隙和爬电距离的要求，并对印刷线路材料的电气间隙和爬电距离也作了明确的规定；
增加了无螺纹接线端子及其相应的性能、尺寸要求和试验方法；适应设备用断路器的使用环境条件，按23℃、40℃和55℃三种不同的基准周围空气温度规定了三种不同的温升值
本标准的附录A、附录B、附录C、附录D、附录E、附录F、附录G、附录H、附录J、附录K、附录L均为规范性附录。
本标准由中国电器工业协会提出本标准由全国低压电器标准化技术委员会归口本标准负责起草单位：上海电器科学研究所（集团）有限公司。本标准参加起草单位：中国质量认证中心、上海良信电器股份有限公司。本标准主要起草人：周积刚、刘金琰、陈颖。本标准参加起草人：郑士泉、雒海珊。本标准所代替标准的历次版本发布情况为：GB17701—1999。
1适用范围
设备用断路器
GB17701—2008/IEC60934:2007
本标准适用于设计成能对电气设备内部的线路提供保护的“设备用断路器”（CBE）的这种型式的机械开关电器
注1：术语“设备”包括了器具在内。注2：被保护的元件一般为电动机、变压器以及内部接线等设备用断路器可具有比过载条件要求高的额定短路能力，此外还可具有一个与规定的短路保护电器（SCPD)相关的限制短路电流额定值。本标准也适用于在欠电压和/或过电压情况下保护电气设备的开关电器。本标准适用于额定电压不超过交流440V和/或直流250V、额定电流不超过125A及额定短路能力不超过3000A的设备用断路器。本标准包括的设备用断路器，预期用于：自动断并，和非自动或自动复位：自动断开，和非自动或自动复位和手动开闭操作。本标准也包括了禁止自动断开方式的，或结构上没有自动断开的设备用断路器（见3.1.3）。注3：对交流电压至630V，本标准可作为指导性文件。本标准包括了为保证符合型式试验对这些电器所要求的操作特性所必须的全部要求。本标准还包括为保证试验结果的复验性所必须的与试验要求和试验方法相关的细节。具有PC2性能类别（见5.2.5.2），并符合附录L的附加要求的M型（见4.4.2）和S型（见4.4.3）操作方式的设备用断路器适用于隔离。2规范性引用文件
下列规范性文件中的条款通过本标准的引用而成为本标准的条款。凡是注目期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB/T2424.17—1995电工电子产品环境试验锡焊试验导则（neqIEC60068-2-20：1979）GB4208一2008外壳防护等级（IP代码）（IEC60529：2001，IDT）GB4943—2001信息技术设备的安全（idtIEC60950-1：1999）GB/T5023（所有部分）额定电压450/750V及以下的聚氯乙烯绝缘电缆（idtIEC60227）GB/T5169.10一2006电工电子产品着火危险试验第10部分：灼热丝/热丝基本试验方法灼热丝装置和通用试验方法（IEC60695-2-10：2000，IDT）*GB/T5465.2一2008电气设备用图形符号（IEC60417DB：2007，IDT）GB9254一1998信息技术设备的无线电骚扰限值和测量方法（idtCISPR22：1997）GB10963.1一2005电气附件家用及类似场所用过电流保护断路器第1部分：用于交流的断路器（IEC60898-1：2002,IDT）GB13539（所有部分）低压熔断器（idtIEC60269（所有部分））GB14048.1一2006低压开关设备和控制设备第1部分：总则（IEC60947-1：2001，MOD）1）采标注：原文的IEC60695-2-1中的灼热丝试验方法已被IEC60695-2-10:2000代替。1
GB17701—2008/IEC60934:2007
GB/T16927.1—1997高压试验技术第一部分：一般试验要求（eqvIEC60060-1：1989）低压系统内设备的绝缘配合第1部分：原理、要求和试验（IEC60664-1：GB/T16935.1—2008
2007,IDT)
GB/T16935.3—2005
低压系统内设备的绝缘配合第3部分：利用涂层、罐封和模压进行防污保护（IEC60664-3：2003,IDT）电磁兼容试验和测量技术静电放电抗扰度试验（IEC61000-4-2:2001，GB/T17626.2—2006
GB/T17626.3—2006
2002,IDT)
GB/T17626.4—2008
4:2004,IDT)
GB/T17626.5—2008
2005IDT）
IEC 60050(151):1978
IEC60050(604):1987
电磁兼容试验和测量技术射频电磁场辐射抗扰度试验（IEC61000-4-3：电磁兼容试验和测量技术电快速瞬变脉冲群抗扰度试验（idtIEC61000-4-电磁兼容试验和测量技术浪涌（冲击）抗扰度试验（idtIEC61000-4-5：国际电工词汇（IEV）第151章：电磁器件国际电工词汇（IEV)第604章：电能的产生、传输和分配运行IEC 60050(826):1982bzxZ.net
国际电工词汇（IEV)第826章：建筑物电气装置（修订件1（1990）、修订件2（1995）、修订件3（1999））IEC60099-1：1991浪涌吸收器第1部分：交流系统非线性电阻间隙型吸收器IEC60664（所有部分）低压系统内设备的绝缘配合3术语和定义
对本标准而言，下列术语和定义适用。3.1关于保护和开关电器的定义
断路器circuitbreaker
能接通、承载以及分断正常电路条件下的电流，而且在规定的异常电路下，诸如短路电流，也能接通、承载一定时间和分断电流的机械开关电器。[IEV441-14-20]
设备用断路器（CBE）circuit-breakerforequipment(CBE）专门用于保护设备的断路器。
E-typeCBE
E型设备用断路器
无过电流脱扣器，而装有或不装其他脱扣器，例如用电压或机械方式脱扣的设备用断路器注：有关的特定要求见附录K。
熔断器fuse
当电流超过给定值足够长时间后，通过熔化一个或几个特殊设计和相称的熔体，断开其所接人的电路并分断电流的装置。熔断器由形成完整装置的所有部件组成[IEV 441-81-01]
开关电器switchingdevice
用于接通或分断一个或几个电路电流的电器。[IEV441-14-01]
mechanicalswitchingdevice
机械开关电器
依靠可分离的触头来闭合和断开一个或几个电路的开关电器[IEV 441-14-02]
switch(mechanical)
（机械）开关
GB17701—2008/IEC60934:2007
在正常电路条件下（包括规定的过载工作条件），能够接通、承载和分断电流，并在规定的异常电路条件下（例如短路），能在规定时间内承载电流的机械开关电器。［[IEV441-14-10]
隔离器disconnector
在断开位置能符合对隔离功能规定的要求的机械开关电器。注：修改IEV441-14-05。
断开disconnection
一个极的电路的中断，以便在电源和需要与电源断开的那些部件之间提供绝缘。3.1.10
全断开full-disconnection
通过触头分离来提供等同于基本绝缘的断开。3.1.11
micro-disconnection
微断开
通过触头分离来提供所要求性能的断开。3.1.12
隔离（隔离功能）isolation（isolatingfunction）出于安全的原因，通过使其与所有电源分开的方法切断整个装置或其中一个独立部分的电源。3.2一般术语
周围空气温度
ambientairtemperature
在规定条件下确定的整台设备用断路器周围的空气温度（例如，对于封闭式设备用断路器，是指外壳外部的空气温度）。
注：修改IEV441-11-13
外施电压appliedvoltage
在刚接通电流前，加在设备用断路器一极的两端子间的电压。对于交流，则指有效值。注：修改IEV441-17-24。
（设备用断路器的）主电路maincircuit(ofaCBE）包括在其闭合和断开的电路里的设备用断路器的所有导电部分。注：修改IEV441-15-02。
