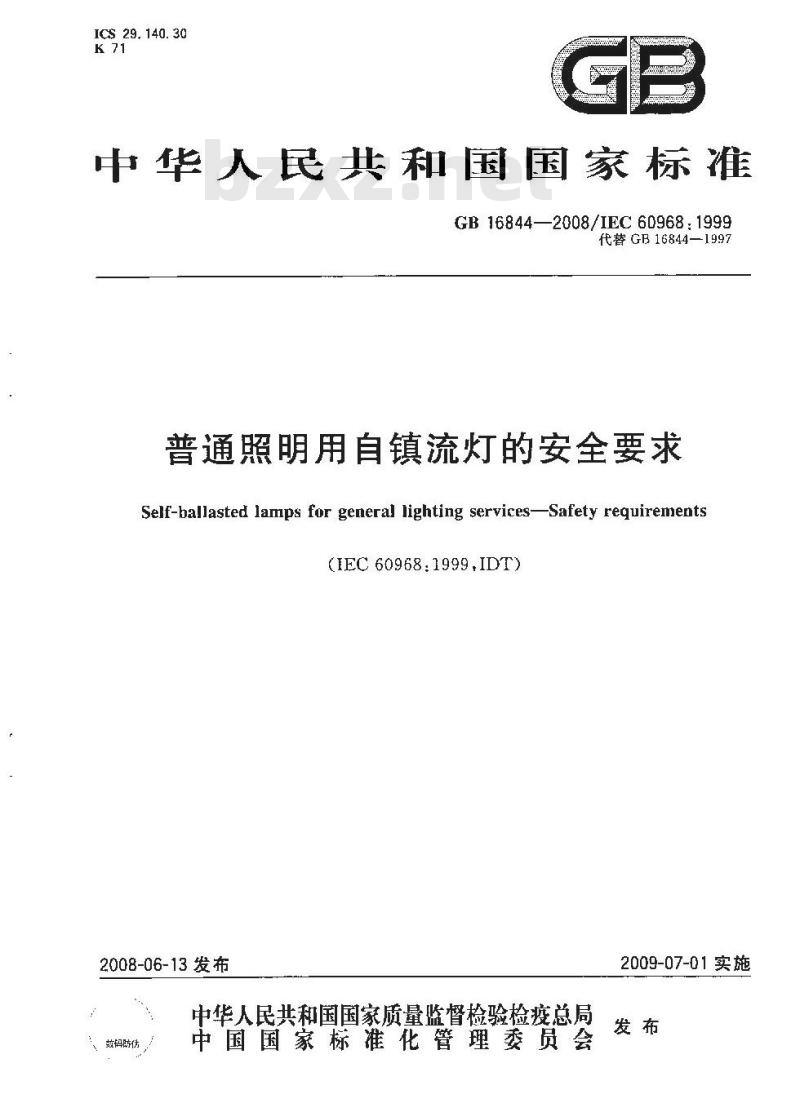

【国家标准(GB)】 普通照明用自镇流灯的安全要求

ICS 29.140.30
中华人民共和国国家标准
GB 16844—2008/IEC 60968;1999代替GB16844-1997
普通照明用自镇流灯的安全要求Self-ballasted lamps for general lighting services-Safety reguirements(1EC 60968;1999,IDT)免费标准下载网bzxz
2008-06-13发布
中华人民共和国国家质量监督检验检疫总局数码防伪
中国国家标准化管理委员会
2009-07-01实施
术语和定义
一般要求和一般试验要求
互换性
防触电保护
潮湿处理后的绝缘电阻和介电强度机械强度
9灯头温升
耐热性·
防火与紡燃
故障状态·
标推试验指
ii KAoNni KAca-

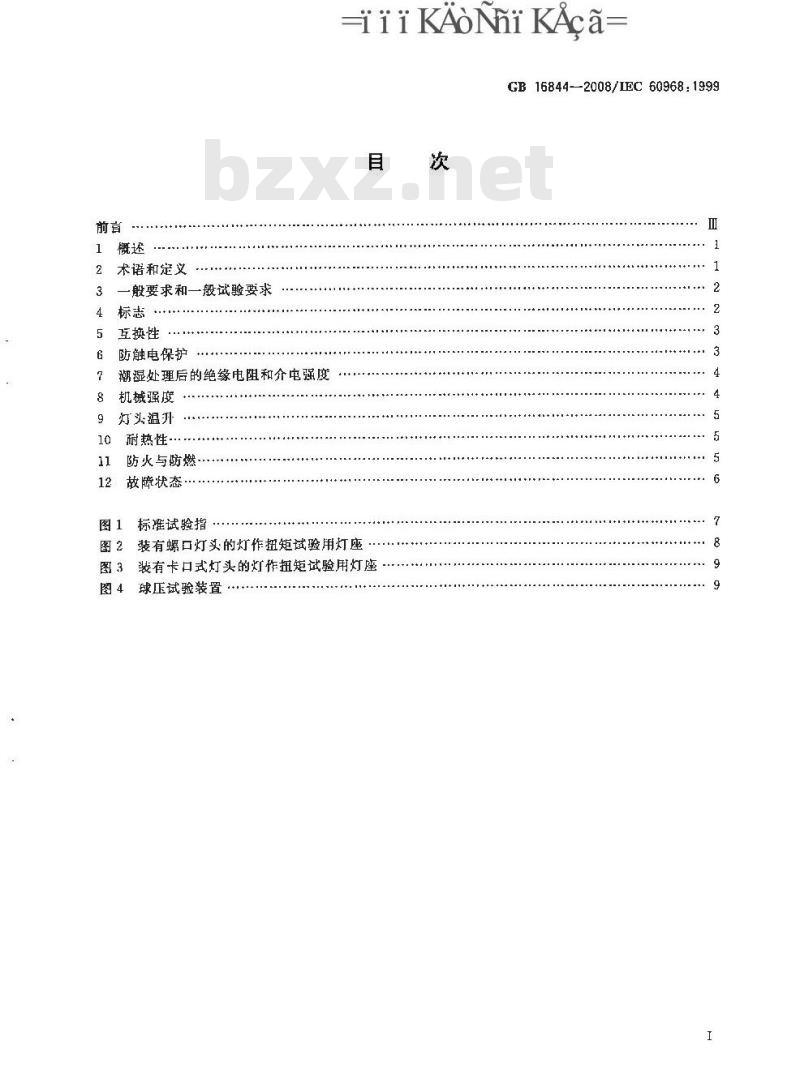

GB 16844-2008/IEC 60968:1999目
图2装有螺口灯头的灯作扭矩试验用灯座图3装有卡口式灯头的灯作扭矩试验用灯座图4球压试验装置
iiiKAoNniKAca-

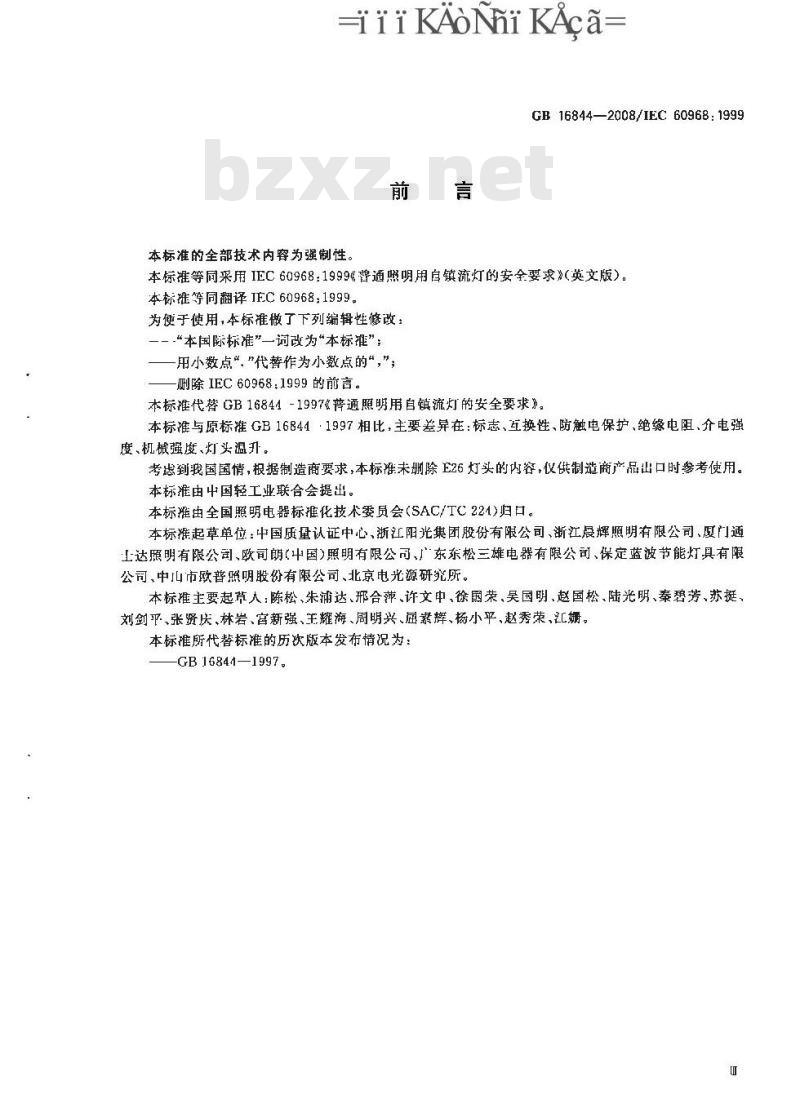

GB16844—2008/IEC60968：1999前言
本标准的全部技术内容为强制性。本标准等同采用IEC60968：1999%警通照明用自镇流灯的安全要求》（英文版）。本标准等同翻译IEC60968：1999。为便于使用，本标准做了下列编辑性修改一“本国际标准”一询改为“本标准”；用小数点“。\代替作为小数点的“，”；删除IEC60968：1999的前言。
本标准代替GB16844-1997普通照明用自镇流灯的安全要求》。本标准与原标准GB16844·1997相比，主要差异在：标志、互换性、防触电保护、绝缘电阻、介电强度、机械强度、灯头温升。
考忠到我国国情，根据制造商要求，本标准未删除E26灯头的内容，仪供制造商产品出口时参考使用。本标推由中国轻工业联合会提出。本标推由全国照明电器标推化技术委员会(SAC/TC221>归口。本标准起草单位：中国质量认证中心，浙江阳光集团股份有限公司、浙江晨辉照明有限公司、厦门通土达照明有限公司、欧司朗（中国）照明有限公、广东东松三雄电器有限公司、保定蓝波节能灯具有限公司、中山市欧普照明股份有限公司、北京电光源研究所。本标准主要起草人：陈松、朱浦达、邢合萍、许文中、徐国荣、吴国明、赵国松、陆光明、秦碧芳、苏挺，刘剑平、张贤庆、林岩、宫新强、王耀海、周明兴、素辉、杨小平、赵秀荣、江婧。本标谁所代替标准的历次版本发布情况为：-GB 16844—1997.

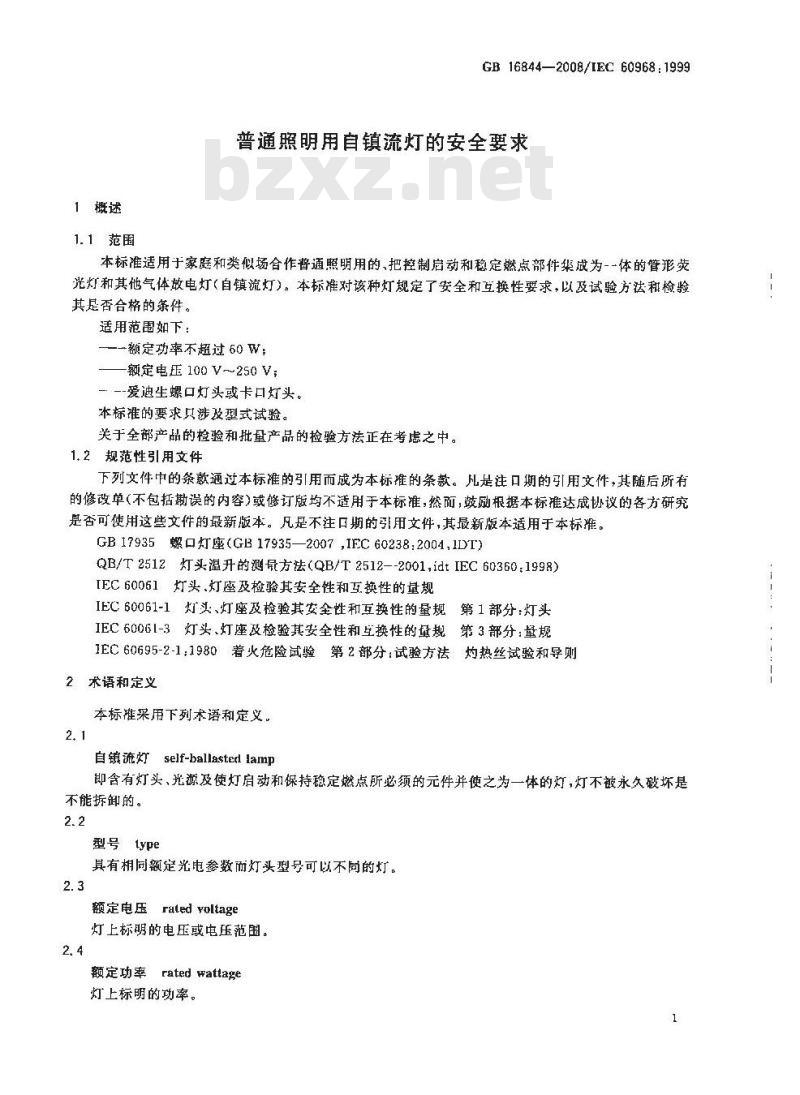

1概述
1. 1范围
GB16844—2008/IEC 60968.1999普通照明用自镇流灯的安全要求本标准适用于家庭和类似场合作普通照明用的、把控制启动和稳定燃点部件集成为--体的管形荧光灯和其他气体放电灯（自镇流灯）。本标准对该种灯规定了安全和互换性要求，以及试验方法和检验其是否合格的条件。
适用范围如下：
——-额定功率不超过60W；
额定电压100V~250V；
二—-爱迪生螺口灯头或卡口灯头。本标谁的要求只涉及型式试验。关于全部产品的检验和批量产品的捡验方法正在考虑之中。1.2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注口期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓刷根据本标推达成协议的各方研究是否可使用这些文件的最新版本。凡是不注口期的用文件，其最新版本适用于本标准。GB17935螺口灯座(GB17935—2007,IFC60238:2004,IDI)QB/T2512灯头温升的测景方法（QB/T2512--2001，idtIEC60360：1998）TEC60061灯头.灯座及检验其安全性和互换性的量规IEC60061-1灯头、灯座及检验其安全性和互换性的量规第1部分：灯头
IEC60061-3灯头、灯座及检验其安全性和互换性的量规第3部分：量规1EC60695-2-1：1980着火危险试验第2部分：试验方法灼热丝试验和导则2术语和定义
本标准采用下列术语和定义。
自镇流灯self-ballastedlamp
即含有灯头、光源及使灯启动和保持稳定燃点所必须的元件并使之为一体的灯，灯不被永久破坏是不能拆卸的。
型号type
具有相同额定光电参数而灯头型号可以不同的灯。2.3
Erated voltage
额定电压
灯上标明的电压或电压范围。
ratedwattage
额定功率
灯上标明的功率。
GB 16844-2008/IEC 60968:19992.5
额定频率rated frequency
灯上标明的频率。
cap temperatore rise
灯头温升
iiiKAoNniKAca=
指与灯装配在一起的标推试验灯座表面的温升（超过环境温度），测量时应按照QB/T2512介绍的标准测试方法进行。
带电部件live part
在正常使用时可能引起触电的导电部件，2.8
型式试验typelest
为检验某--产品的设计是否符合有关标准的技术要求，对型式试验样品进行的一次或一系列的试验。
型式试验样品type test sample为进行型式试验而山制造商或销售商提供的由一组或数组类似的部件组成的样品。3一般要求和一般试验要求
3.1自镇流灯的设计和结构应当保证灯在正常使用中功能可靠，对用户和周围环境不会产生危害。一般来讲，检验合格性时要对所有规定项目都进行试验。3.2除另有规定外，全部的测试项目均应在温度为25℃土1℃的无对流风的试验室中，用额定电压和额定频率进行检验。
如灯上标明的是电压范围，则取该电压范围的平均值作为额定电压。3.3自镇流灯的各个部件均是工！封装的，是不能修理的，不应将其打开来进行试验。如果需要检验灯和测试其电路，则应与制造商或销售商协商，让其提供专为进行模拟故障状态试验的灯（见第12章）。4标志
4. 1灯上应清晰、耐久地标有下列强制性标志。1）来源标志(可采取商标、制造商或销售商名称的形式)；额定电压或电压范围（以\V\或“伏特\表示）2
额定功率(以“W”或“瓦特\表示);4)
额定频率（以\Hz\表示）。
4.2制造商应在灯上，或在包装上，或在使用说明书1提供以下补充信息：1
灯的电流：
灯的燃点位置(如果有限制)；
如果所替换灯的质量大大超过被替换灯质量，则应该注明增加的质量可能会降低某些灯具的3）
机械稳定性：
灯在使用时应遵循的特定条件租限制，如灯用于调光电路中。如灯不适用于调光电路，可用下4）
迷符号表示。
4.3按照下列条款检验其合格性。1）用日视法检验有无4.1要求的标志及标志的清晰度：GB16844-2008/IEC609681999
2）按照下述方法检验标志的耐久性：用一髓有水的布轻轻擦拭标志15s，待其千后，再用一块菌有己烷的布擦试15s，试验之后，标志仍应清晰，3）来用目视法检验有无4.2所要求的信息。5互换性
5.1为了保证互换性，灯应采用符合IEC60061-1规定的灯头。5.2使用表1所规定的检验其互换性的量规来检验成品灯的灯头尺寸。表1中的量规均引自IEC60061-3，表1检验互换性的量规和灯头尺寸灯
用量规检验的灯头尺寸
A最大值和A敏小值
Di最人值
N最小谊
销钉的径向位
销钉插入灯座中的长度
销钉在灯座中的固定位置
螺纹最大尺寸
灯头螺纹外径最小尺寸
接触性
纹最大良
灯头竭纹外径最大尺寸
累纹最大尺寸
灯头腺纹外径最小尺寸
接触性
母规活页号
F7006-10
(7006-11
7006-4A
7006-4B
7006-2713
7006-28A
7006-50
7006-27D
7006-27E
7006-27F
7006-28B
7006-54
5.3装有B22d灯头或E27灯头的自镇流灯，其质量应不超过1kg，且灯与灯座之间的弯矩应不大于2N.m.
通过测量检验其合格性。
防触电保护
自镇流灯的结构设计应保证，在不装有任何灯具形状的辅助外壳情况下，当灯旋入符合GB17935规定的灯座后，不能触及灯头内的金属件或灯头上的带电金厨部件。3
CB16844-2008/IEC60968:1999
-iiiKAoNniKAca=
采用图1规定的试验指检验其合格性，如果有必要，施加10N的力。采用爱迪生螺口灯头的灯，其结构设计应符合普通照明用(GLS)灯泡防止意外接触的要求。可采用IEC60061-3现行版本中7006-51A规定的用于检验E27灯头、7006-55规定的用于检验E14灯头的规米检验其合格性。
注：对采用F26灯头的自镇流灯的橙验要求正在考虑之中。对采用B22或B15灯头的自镇流灯的检验与采用同样灯头的白炽灯的检验要求相同。除了灯头上的载流金属部件以外，灯头外部的金厨部件都不应带电或容易带电：试验中，任何可拆卸的导电材料均在不使用工具的情况下，置于最不利的位置。采用绝缘电阻和介电强度试验(见第7章)米检验其是否合格。7潮湿处理后的绝缘电阻和介电强度灯的载流金属部件与灯的易触及部件之间，要有充分的绝缘电阻和介电强度。7.1绝缘电阻
灯应先在相对湿度为91%～95%的潮湿箱内放置48h，箱内空气温度要控制在20℃～30℃之间的任一值上，温度偏差在1℃之内。绝缘电阻试验应在潮湿箱内进行，施加大约500V的直流电压1min后测定。灯头的载流金属件与灯的易触及部件（测试时在灯的易触及的绝缘件上包层金属箔）之间的绝缘电阻应不小于4M.
注：卡口灯头外尧与触点之间的绝缘电阻正在研究中。7.2介电强度
在绝缘电阻测试后立即进行介电强度试验。试验时，在上述规定的相同部位上施加下述交流电压，试验1min。
-ES灯头：口灯头的壳体与灯的其他易触及部件之间（在易触及的绝缘件上包一层金属箔）：HV型(220V~250V)：4000V(有效值）BV 型(100 V--120 V):2U+1 000 VUs额定电压
试验期间，应将灯头外壳和眼片短路。开始时，所加电压不超过规定电压值的·-半，然后逐渐将电压升至上述规定值。试验应在潮湿箱内进行，试验中不允许出现闪络或击穿现象。注：金屑籍与载流部件之间的距离正在研究中。—一一卡口灯头：外壳与电触点之间的介电强度（正在研究之中）。8机械强度
抗扭短
在进行下述扭矩试验时，灯头应与灯体或与灯上用来旋进或旋出的部位牢固地连结：3Nm
E26和E273N-m
试验采用图2和图3所示的试验灯座。扭力不应突然施加，而应逐渐从零增加到规定值。对于不采用粘结方式固定的灯头，可允许在灯头与灯体之间有相对位移，但应不超过10°。机械强度试验之后，样品应符合接触性的要求（见第6章）。4
9灯头温升
GB 16844--2008/IEC 60968:1999按照QB/T2512测量成品灯的灯头温升时，其温升在灯的启动期问、稳定期和稳定以后的时间内均不应超过下列规定值：
正在研究中
所有试验应采用额定电压进行。如果灯上！标有电压范围，则应采用该电压范围的平均值进行试验，但电用范围的上下极限值与其平均电压值偏差不应大于2.5%。对于宽电压范围的灯，试验时则采用其范闺中的最高值。
10耐热性
自镇流灯应具有充分的耐热性。提供防触电保护的绝缘材料的外部部件以及固定带电部件的绝缘材料部件均应具有充分的耐热性。采用图4所示的球压试验装置检验其是否合格。试验应在加热箱中进行，箱内温度应比第9章有关部件正常工作温度高25℃土5℃。对于固定带电部件的绝缘部件来说至少应为125℃。其他部件应为80℃1）。受试部件的表面应水平放暨，将直径5mm的钢球以20N的力压在受试部件表面上。试验之前，先将试验负载和支撑装置放置在加热箱内加热足够时间，以保证使其达到稳定的试验温度。
施加试验负载之前，受试部件要放进加热箱内加热10min。试验时，如果受试表面出现弯曲，则应将钢球所压的部件支撑起来。为此，如果不能在一个完整的样品上进行试验，则可从其上面取下适当的部分米进行试验。样品厚度至少要2.5mm，如果该样品达不到这样的厚度，可将两个以上的样品重叠在一起。1h之后，从受试部件上取走钢球，将受试部件放入冷水中浸泡10s，待其冷却到接近室温后，测量受试部件上的压痕，其直径应不超过2mm。如果出现弯曲表面使压痕呈椭圆形，则应测其短轴，长度为压痕直径。如果有疑间则测量压痕深度，并用公式2VP(5-P)计算直径，公式中P为压痕深度。陶瓷材质部件不进行此项试验。11防火与防燃
固定带电部件的绝缘部件以及提供防触电保护的绝缘材料的外部部件，应能承受IEC60695-2-1规定的灼热丝试验：
一试样为成品灯。为了避行试验可以从灯上去掉无关部分，但应保证试验条件与实用中的条件基本一致。
一将试样安装在支架上，施加1N力将其压在灼热丝顶部，灼热丝距试件上部距离最好为15mm或大于15tm，同时要处于受试表而的中心。灼热丝穿透试件的深度要用机械法限制到7mm。如果因为试样太小，而不能按上述要求进行试验时，则可取一块相同的材料作为试验样品，该样品为30mm的正方形，其厚度为成品试样最小厚度。1）正在研究之中。
GB16844-2008/1EC60968:1599
灼热丝丝顶部的温度为650℃。30s后将试样从灼热丝顶部移开。在开始试验之前，灼热丝的温度租加热电电流应恒定1min。但要保证在此期间热辐射不应影响试样。采用铠装高灵嫩热电偶丝测量灼热丝顶部温度，热电偶的结构与校准应衔合IEC 60695-2-1的要求。
一一-试样从灼热丝上移开后，试样.的任何燃烧火焰均应在30s内熄灭，并且任何燃烧着的下落物质不应点燃水平放暨在试样下面的，距离为200mm土5mm的薄纸。陶凳材质部件不进行此项试验。12故障状态
自镇流灯在特定使用中可能会出现故障状态，但在故障状态下工作不应降低其安全性能。依次进行下述故障状态试验，以及出此而伴生的其他故障状态。个故障状态试验使用一个试样。a）在开关启动线路中，启动器被短路：b）电容器之闽短路；
c）因一阴极损坏，灯不启动；
d）虽然阴极线路完整，但灯不启动（去激活灯)：e）灯工作，但一阴极已去激活或损坏（整流效应);f）断开或跨接线路中的其他触点，而线路图表明这种异常状态可能降低灯的安全性能。对灯及其线路图进行检查，一般可以显示河能出现的故障状态。进行故障状态试验时，应按最便利的顺序依次进行。
制造商或销售商应提交有关进行故障状态试验的专用灯，并且尽可能提供通过操作灯外部的开关，即可进行故障状态试验的方法。不能短路的零部件或装置不应跨接。同样地，不能开路的零部件或装置不应断开。制造商或销售商应提供证明，灯的零部件具有不降低其安全性的性能，如说明其符合有关标准。关于故障状态a)、b)或f)，合格性通过下述方法检验：将受试灯在室温下燃点，施加的电压为额定电压的90%和110%，如果是电压范围，则采用该电压范围平均值的90%和110%，一直达到稳定状态然后进行故障状态试验。
关于故障状态c）、d)或e)，操作方法与上述相同，但是试验一开始就引人故障状态。然后对灯进行历时8h的试验，在此试验期间，灯不应起火或产生易燃气体，而且带电部件不应变成可触及的。
采用高频火花发生器检验从零部件释放出的气体是否是易燃的。根据第6章要求的试验来检验可触及的部件是否变为带电体。采用大约1000V的直流电压米检验绝缘电阻(见 7. 1)。
，手柄
翻件3
一止勃片
没有具体规定的有关尺寸公差：角度：-10*。
长度：不大于25mm：
绝缘材料
部件2
0.a5tnm大于25mm：±0.2mm。
试验指材料：例如经过热处理的钢。试验措的两个接合处可以弯曲，但只能向一方向弯曲。180
后锐图
GB16844—2008/IEC60968:1999
单位为妾米
全部留角
剖面C-
为了把弯曲角度限制在90°+！\，采用销子和凹槽来控制只是其中办法之一。因此，这些部件的尺寸与公差在图中没有作规定，实际设计中必领保证可弯曲布度90°.公差为0～+10°。图1标准试验指
GB16844—2008/IEC60968:1999
El4/mm
其螺纹应符合LEC60061规定的灯座螺纹。长度以旁米为单位。
附图仅表示灯座的基本尺寸。
E26/mm
1F27/tmm
公茶/mm
最小值
最小值
图2装有螺口灯头的灯作扭矩试验用灯座8
