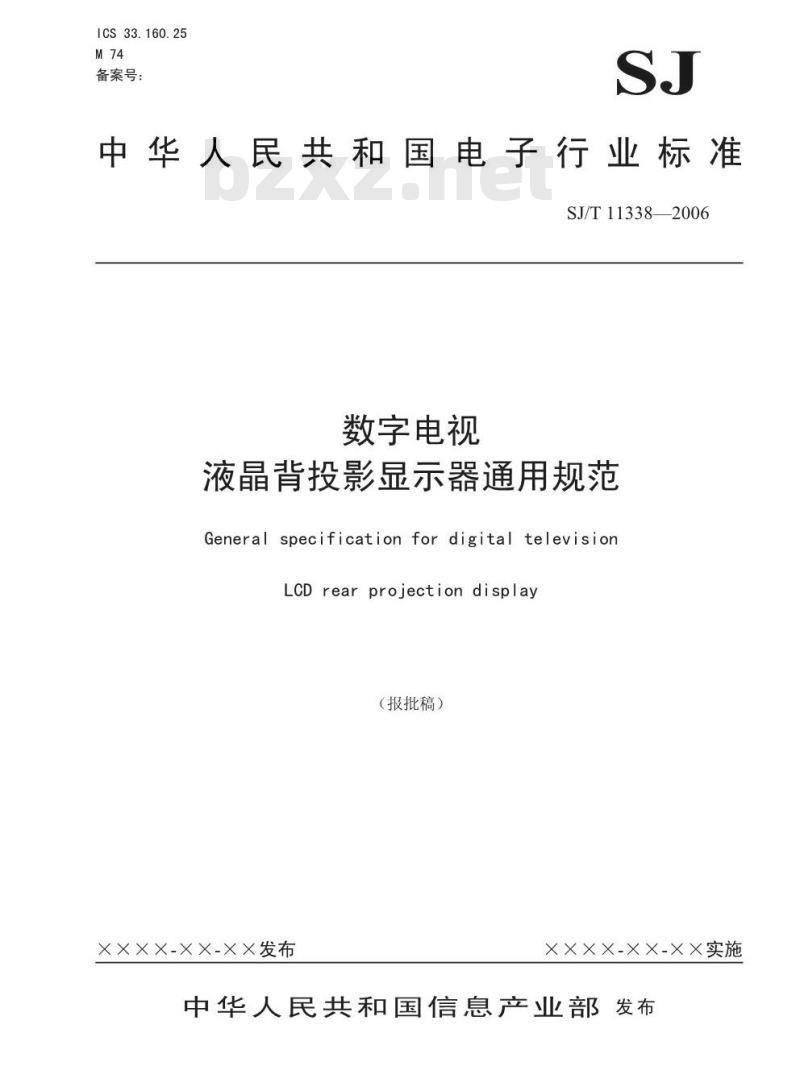

【电子行业标准(SJ)】 数字电视液晶背投影显示器通用规范

ICS33.160.25
备案号：
中华人民共和国电子行业标准
SJ/T11338—2006
数字电视
液晶背投影显示器通用规范
General specification for digital televisionLcDrearprojectiondisplay
（报批稿）
××-x×-××发布
××××-××-××实施
中华人民共和国信息产业部发布前言

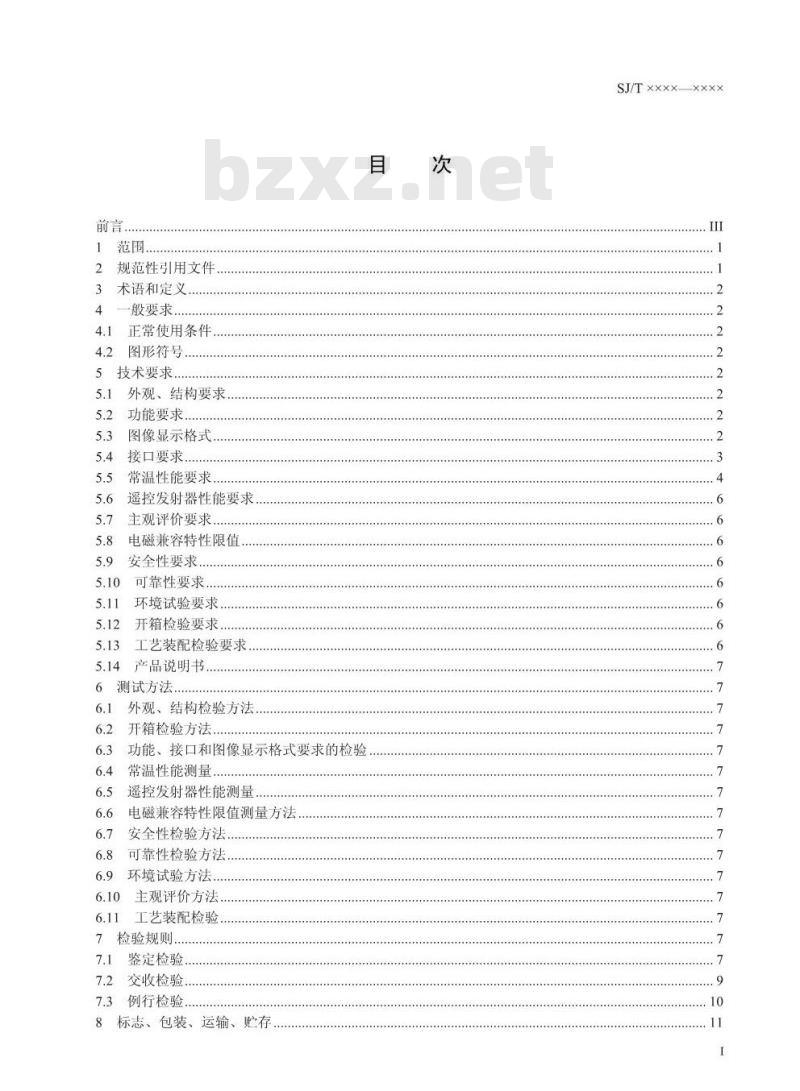

规范性引用文件
3术语和定义.
一般要求，
4.1正常使用条件，
图形符号.
5技术要求..
外观、结构要求.
功能要求
图像显示格式.
接口要求
常温性能要求.
遥控发射器性能要求
主观评价要求..
电磁兼容特性限值
安全性要求..
可靠性要求.
环境试验要求...
开箱检验要求..
工艺装配检验要求
产品说明书.
测试方法，
外观、结构检验方法
开箱检验方法
功能、接口和图像显示格式要求的检验常温性能测量
遥控发射器性能测量
电磁兼容特性限值测量方法
安全性检验方法..
可靠性检验方法
环境试验方法
主观评价方法
工艺装配检验.
检验规则..
鉴定检验，
交收检验
例行检验…

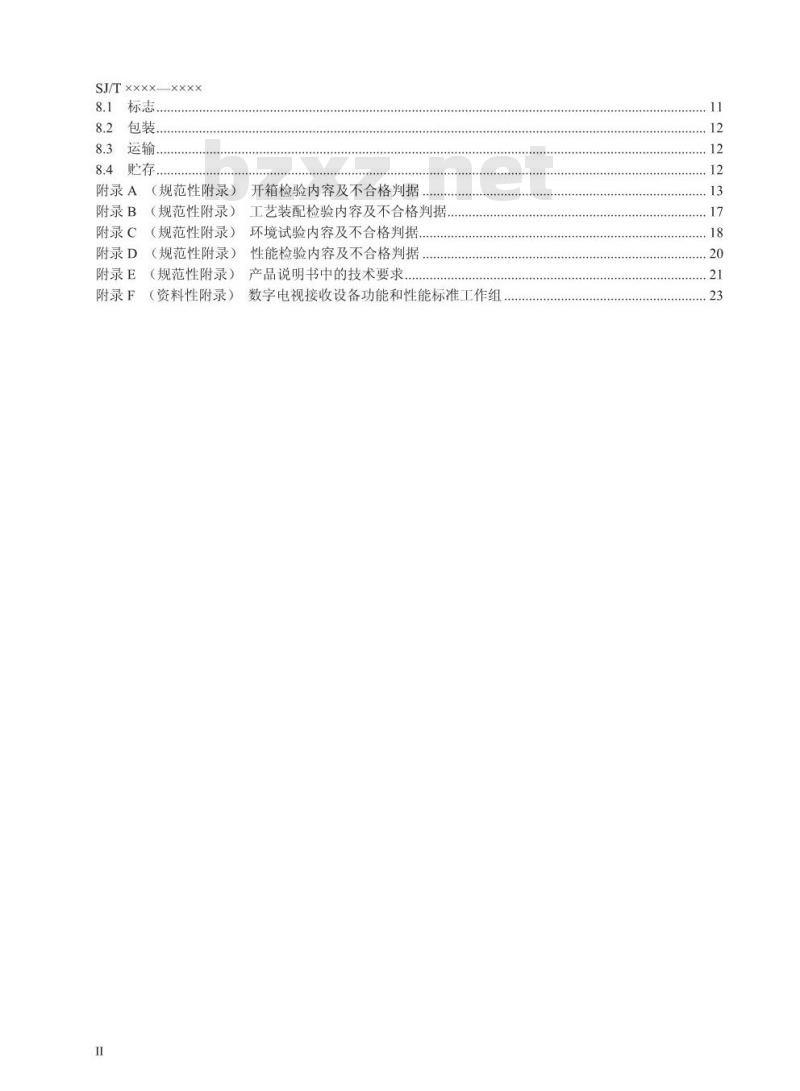

：标志、包装、运输、贮存
SJ/T××xx×xxx
SJ/T×xxx-
运输，
附录A
（规范性附录）
附录B
附录C下载标准就来标准下载网
附录D
附录E
附录F
（规范性附录）
（规范性附录）
（规范性附录）
（规范性附录）
（资料性附录）
+..+.+..+.+..+.
开箱检验内容及不合格判据...
工艺装配检验内容及不合格判据环境试验内容及不合格判据...
性能检验内容及不合格判据
产品说明书中的技术要求
数字电视接收设备功能和性能标准工作组11
SJ/Txxxxxxxx
本规范的附录A、附录B、附录C、附录D、附录E为规范性附录，附录F为资料性附录本规范由全国音频、视频及多媒体系统与设备标准化技术委员会归口。本规范由数字电视接收设备功能和性能标准工作组起草。本规范起草单位参见附录F。
本规范主要起草人：刘全恩、谢向东、祝萌、杨晓明、赵燕泥、许福平。m
1范围
数字电视液晶背投影显示器通用规范SJ/T×xxx-xxx>
本规范规定了数字电视液晶背投影显示器（以下简称“LCD背投”）功能和性能，检验规则、标志包装、运输、贮存等的通用要求。本规范适用于数字电视液晶背投影显示器，是产品的设计、生产定型、检验的主要依据。对于兼容接收符合GB3174-1995规定的液晶背投影电视广播接收机也可参照使用。2规范性引用文件
下列文件中的条款通过本规范的引用而成为本规范的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本规范，然而，鼓励根据本规范达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本规范。GB/T191-2000包装储运图示标志（eqvISO780：1997）GB/T2828.1-2003计数抽样检验程序第1部分：按接收质量限（AQL）检索的逐批检验抽样计划（ISO2859-1：1999，IDT）
GB/T2829-2002周期检验计数抽样程序及表（适用于对过程稳定性的检验）GB3174-1995PAL-D制电视广播技术规范GB/T5465.2-1996电气设备用图形符号（idtIEC417：1994）GB8898-2001音频、视频及类似电子设备安全要求（eqvIEC60065：1998）9声音和电视广播接收机及有关设备抗扰度限值和测量方法（eqVCISPR20：1998）GB/T9383-1999
GB13837-1997
声音和电视广播接收机及有关设备干扰特性允许值和测量方法（eqVIEC/CISPR13：1996）
GB/T14960-1994电视广播接收机用红外遥控发射器技术要求和测量方法GB/T17309.1-1998电视广播接收机测量方法第1部分：一般考虑射频和视频电性能测量及显示性能的测量（idtIEC60107-1：1997）GB17625.1-1998低压电气及电子设备发出的谐波电流限值（设备每项输入电流≤16A）（eqvIEC61000-3-2:1995)
SJ/T10514-1994电视广播接收机红外遥控部分的技术要求和测量方法SJ/T 10919-1996
彩色电视广播接收机包装
SJ/T 11157-1998
8电视广播接收机测量方法第2部分：伴音通道的电性能测量，一般测量方法和单声道测量方法（idtIEC60107-2：1995）SJ/T11157-2003电视广播接收机测量方法第2部分：伴音通道的电性能测量，一般测量方法和单声道测量方法修正案1
SJ/Txxxxx-xxxx数字电视接收设备术语SJ/T yyyyy.3-yyyy
SJ/T yyyyy.4-yyyy
SJ/T yyyyy.5-yyyy
SJ/T yyy.6-yyy
SJ/T yyyyy.7-yyyy
SJ/T yyyyy.8-yyyy
数字电视接收设备接口规范第3部分：复合视频信号接口数字电视接收设备接口规范第4部分：亮度、色度分离视频信号接口数字电视接收设备接口规范第5部分：模拟音频信号接口数字电视接收设备接口规范第6部分：RGB模拟基色视频信号接口数字电视接收设备接口规范第7部分：YPP模拟分量视频信号接口数字电视接收设备接口规范第8部分：射频信号接口SJ/T×xx××xxx
SJ/TZZZ2Z-Z72Z
数字电视液晶背投影显示器测量方法SJ/T uuuuu-uuuu
数字电视接收及显示设备环境试验方法SJ/T vVVVV-VVVV
数字电视接收及显示设备可靠性试验方法ITU-RBT710-4：1998高清晰度电视图像质量的主观评价ITU-RBT1129-2:1998
标准清晰度数字电视系统的主观评价3术语和定义
SJ/Txxxx-xxxx确立的术语和定义适用于本规范。一般要求
4.1正常使用条件
温度：5℃~35℃；
相对湿度：25%～90%；
大气压力：86kPa106kPa：
电源：
220 -10%，5
50Hz±2%。
图形符号
图形符号应符合GB/T5465.2-1996的有关规定。在GB/T5465.2-1996中未定义的图形符号，由产品规范规定。5技术要求
5.1外观、结构要求
LCD背投外观应整洁，表面不应有凹凸痕、划伤、裂缝、毛刺、霉斑等缺陷，表面涂镀层不应起泡、龟裂、脱落等。
金属零件不应有锈蚀及其它机械损伤，灌注物不应外溢。开关、按键、旋钮的操作应灵活可靠，零部件应紧固无松动。显示屏安装应与机箱吻合，整机无明显缝隙，并具有足够的机械稳定性。说明功能的文字和图形符号的标志应正确、清晰、端正、牢固、指示应正确。功能要求
LCD背投的基本功能见表1。
5.3显示格式
中文菜单显示
声音输出
多画面
画面冻结
色温选择
无信号自动关机
灯泡工作时间提示
计算机显示功能
4:3和16:9幅型比变换
5.3.1显示格式的要求
SJ/T×xxx-xxxx
LCD背投显示输入的图像格式应至少符合表2中首选项的一种，但除满足该输入首选项图像格式外应向下兼容首选项图像格式；有计算机显示功能的应至少支持5.3.3中的一种，并应向下兼容其它显示格式。
支持输入图像的显示格式
支持输入图像的显示格式见表2
输入图像格式
720×576i
720×576p*
1280×720p*
1280×720p*
1920×1080i
1920×1080*
1920×1080*
隔行比
不带*的图像显示格式为首选项。注：
支持的计算机显示格式
支持的计算机显示格式如下：
VGA:640X480;
800X600：
SVGA：
XGA:1024X768;
WXGA:1024X768;
SXGA:1280X1024;
UXGA:1600X1200。
接口要求
LCD背投接口要求见表3。
RF输入接口
接口类型
Y/C输入接口
复合视频输入接口
Y、PB、PR输入接口
R、G、B输入接口
音频输入接口：左声道、右声道D-sub15针（VGA）输入接口
DVI输入接口
音频输出接口：
左声道、右声道
复合视频输出口
扫描行数
显示图像参数描述
场频Hz
接口的技术要求
幅型比
按SJ/Tyyyyy.8-yyy的要求
按SJ/Tyyyyy.4-yyyy的要求
按SJ/Tyyyyy.3-yyyy的要求
按SJ/Tyyyyy.7-yyyy的要求
按SJ/Tyyy.6-yy的要求
按SJ/Tyyyyy.5-yyyy的要求
按SJ/Tyy.8-y的要求
按SJ/Tyyyyy.10-yyy的要求
按SJ/Tyy.5-yy的要求
按SJ/Tyyyyy.3-yyyy的要求
SJ/T××xx
5常温性能要求
LCD背投常温性能要求见表4。
有用平均亮度
对比度
亮度均勾性
白色色度坐标
基色色度坐标
色度不均匀性（）
色域覆盖率
白色色度误差
梯形失真
重合误差
RF模拟
信号输入
清晰度
固有分辨力
可视角（L/3）
亮度均匀性与视角的关系（Lo/3）色度与视角的
关系（Lo/3）
电视线
象素数
性能要求
≥200
≥150:1
由产品规范规定
由产品规范规定
≥350
≥450
≥400
≥720
≥720
按输入显示格式的象素数考核
（输入与输出的格式相同）
测量方法
SJ/TzZZz-Zzz中
SJ/Tzzzzz-zzzz中
SJ/TzzZzz-Zzzz中
SJ/TzzZZz-ZzZz中
SJ/T zzzz-zzzz 中
SJ/TzZ7-Zzzz中
SJ/Tzzzzz-Zzzz中
SJ/Tzzzz-zzz中
SJ/TzzZzz-Zzzz中
SJ/T227-72Z2中
SJ/T zzZzz-zzz中
SJ/TzzZz-Zzzz中
SJ/Tzzzz-zzz中
SJ/Tzzz2z-Zzzz中
S.J/TzZZ2Z-2zZz中
不发光
缺陷点
不熄灭
缺陷点
左、右声道的串音
左、右声道的增益差
整机消耗功率
待机消耗功率
最小源电动势输出声压级
声频率响应范围
额定输入时声压总谐波失真
音频输出功率
（电压总谐波失真为7%时）
工作噪声声级
遥控接收距离
受控角
抗环境光干扰在各种环境光大于或等于20001x时遥控距离
抗外界电器干扰
表4（续）
性能要求
0（白发光点或绿发光点）
≤2（红、蓝或其它色发光点）
≤4（在屏高×屏宽的面积
内不能出现2个绿或自发光点）
dB （A)
由产品规范规定
100~10000
10012500
由产品规范规定
不受外界电器使用时的干扰
5.5.2LCD背投接收模拟彩色电视广播信号时的常温性能要求SJ/T ×xxxxxxx
测量方法
SJ/T zzZ2Z-22Zz 中
SJ/Tzz-zzzz中
SJ/Tzzzzz-zzz中
SJ/T22Z2z-Z2Zz中
SJ/TZZZZZ-7272中
SJ/T11157-1998
修正案1中C3
SJ/T11157-1998
修正案1中C5
SJ/T11157-1998
修正案1中C6
SJ/T11157-1998中
SJ/T11157-1998中
SJ/T10514-1994中
SJ/T10514-1994中
SJ/T10514-1994 中
SJ/T10514-1994中
对于接收符合GB3174-1995规定的LCD背投影电视广播接收机，其常温电性能见表4和表5。SJ/T×xx××xxx
基本参数
视频输出幅度（752）
噪波限制灵敏度
彩色灵敏度
视频信号幅度
同步脉冲幅度
自动增益控制（AGC）静态特性
多射频输入信号最大有用电平
下邻频道的伴
双信号选择性
中频干扰比
邻频道干扰比
微分增益(峰-峰)
微分相位（峰-峰）
亮度信号的非线性失真
亮度/色度时延不等性
声音通道噪声限制灵敏度
音载波频率处
上邻频道的伴
音载波频率处
1~13在复合视频输出端测量，14在扬声器端测量。中频于扰抑制比项只考核VHF-L波段的第1频道。6遥控发射器性能要求
技术要求
700±20%
300±20%
≥100
≤-16
≤-12
测量方法
GB/T17309.1-1998中的6.1.2
GB/T17309.1-1998中的5.2.3
GB/T17309.1-1998中的5.2.5
GB/T17309.1-1998中的5.2.7
GB/T17309.1-1998中的5.2.9
GB/T17309.1-1998中的5.2.11
GB/T17309.1-1998中的5.3.2
GB/T17309.1-1998中的5.3.3
GB/T17309.1-1998中的5.3.4
GB/T17309.1-1998中的6.2.3
GB/T17309.1-1998中的6.2.3
GB/T17309.1-1998中的6.1.5
GB/T17309.1-1998中的6.2.6
SJ/T11157-1998中的6.3
LCD背投所使用的遥控发射器的性能要求应符合GB/T14960-1994的规定。具有其它形式的遥控发射器的性能要求由产品规范规定。5.7主观评价要求
LCD背投主观评价要求，按ITU-RBT1129-2：1998和ITU-RBT710-4：1998的规定，要求显示的图像质量达到五级损伤制标准的四级以上。5.8电磁兼容特性限值
LCD背投的干扰特性限值应符合GB13837-1997的要求，抗扰度限值应符合GB/T9383-1999的要求，谐波电流限值应符合GB17625.1-1998的要求。5.9安全性要求
LCD背投安全性要求应符合GB8898-2001的规定。5.10可靠性要求
LCD背投影机平均失效间隔时间（MTBF）的下限值由产品规范规定。5.11环境试验要求
LCD背投的环境要求应符合SJ/Tuuuuu-uuuu的规定。5.12开箱检验要求
LCD背投开箱检验的内容和不合格判据，按附录A的规定。5.13工艺装配检验要求
LCD背投工艺装配检验内容和不合格判据按附录B的规定。6
