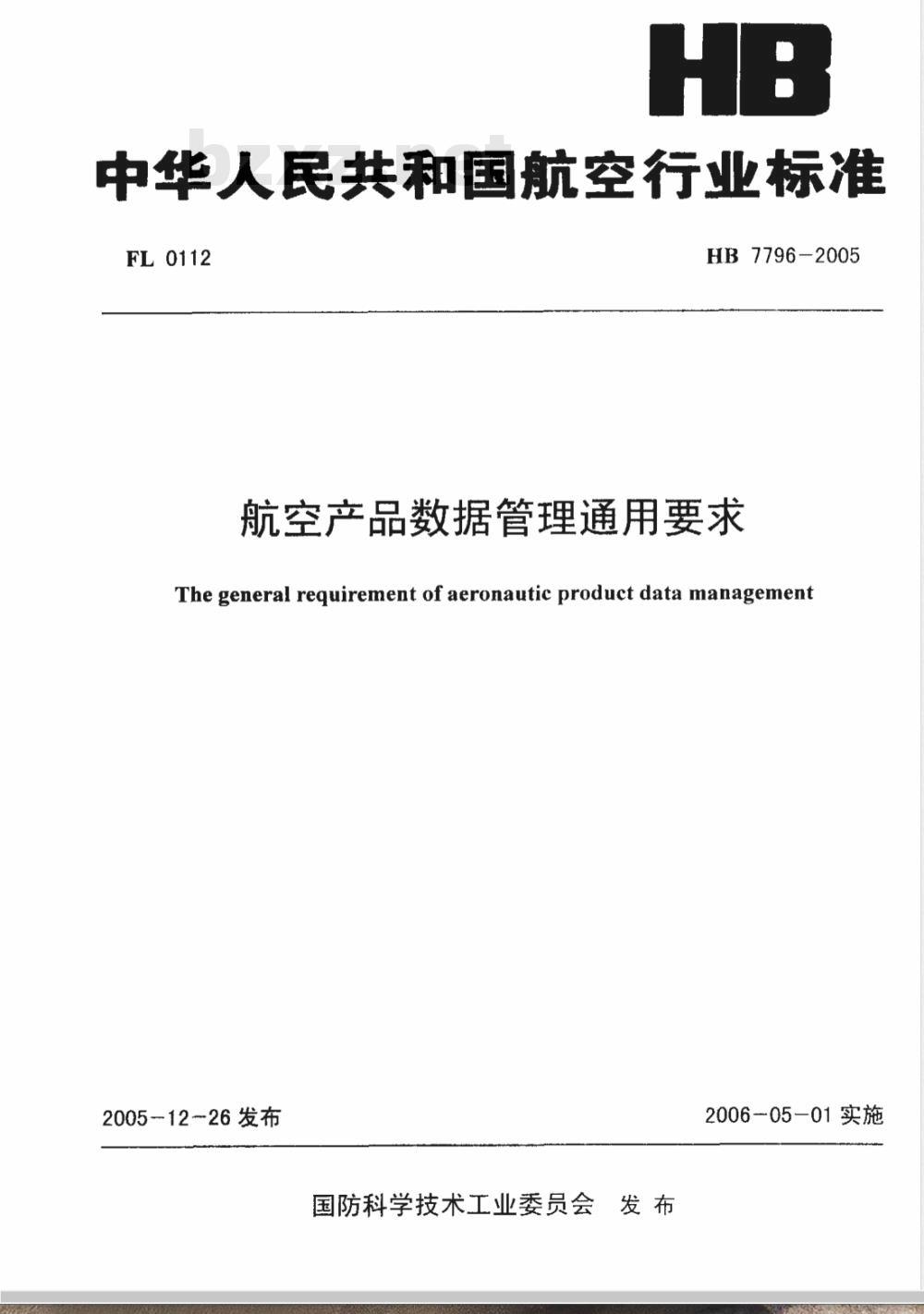

【航空工业行业标准(HB)】 航空产品数据管理通用要求

中华人民共和国航空行业标准
FL 0112
HB7796-2005
航空产品数据管理通用要求
The general requirement of aeronautic product data management2005-1226发布
国防科学技术工业委员会发布
2006-05-01实施

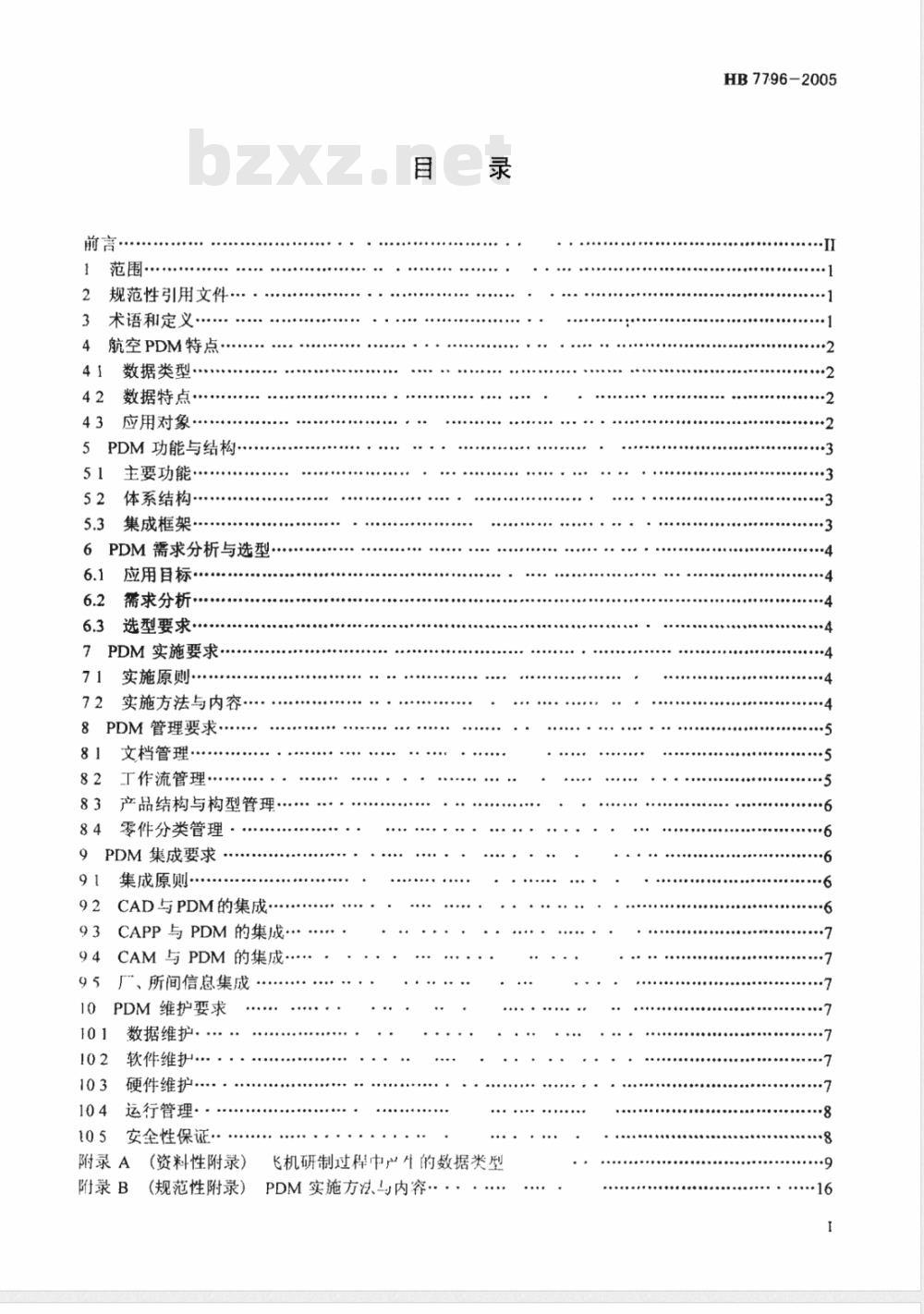

规范性引用文件·
术语和定义·
航空PDM特点.·
数据类型
数据特点
应用对象·
5PDM功能与结构·
主要功能
体系结构…·
集成框架·
PDM需求分析与选型·
应用目标…
需求分析·
选型要求·
PDM实施要求
实施原则·
实施方法与内容…·
8PDM管理要求…
文档管理
工作流管理
产品结构与构型管理·
零件分类管理
PDM集成要求
集成原则.
CAD与PDM的集成
CAPP与PDM的集成·
CAM与PDM的集成
、所间信息集成
PDM维护要求
数据维护。
软件维护：
硬件维护，
运行管理·
安全性保证·
附录A
附录B
(资料性附录）
(规范性附录)
飞机研制过程中产生的数据类型PDM实施方法与内容·
HB7796-2005
HB7796-2005

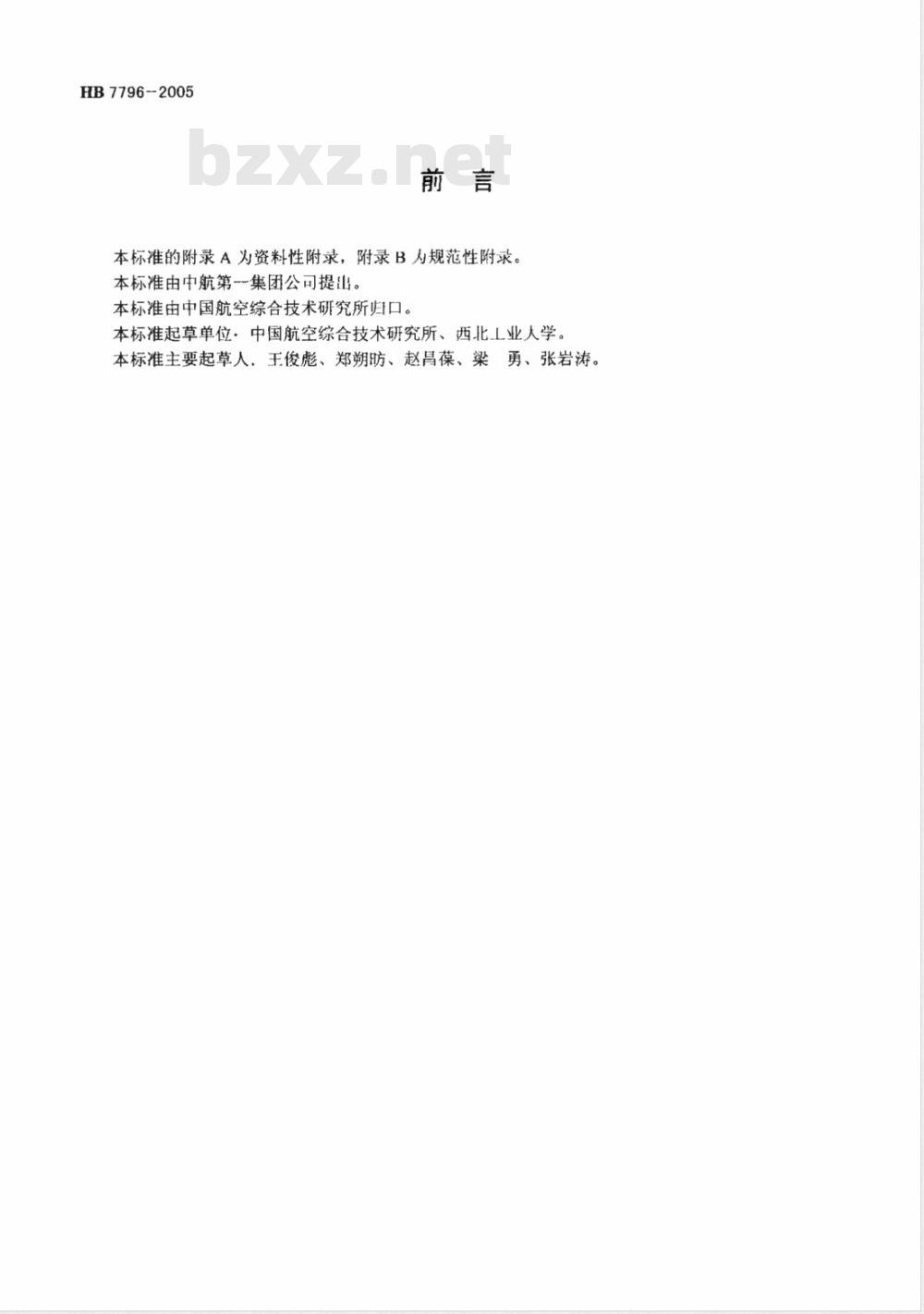

本标准的附录A为资料性附录，附录B为规范性附录。本标准由中航第一集团公司提山。本标准由中国航空综合技术研究所归口。本标准起草单位·中国航空综合技术研究所、西北工业大学。本标准主要起草人、王俊彪、郑朔防、赵昌葆、梁勇、张岩涛。1范围

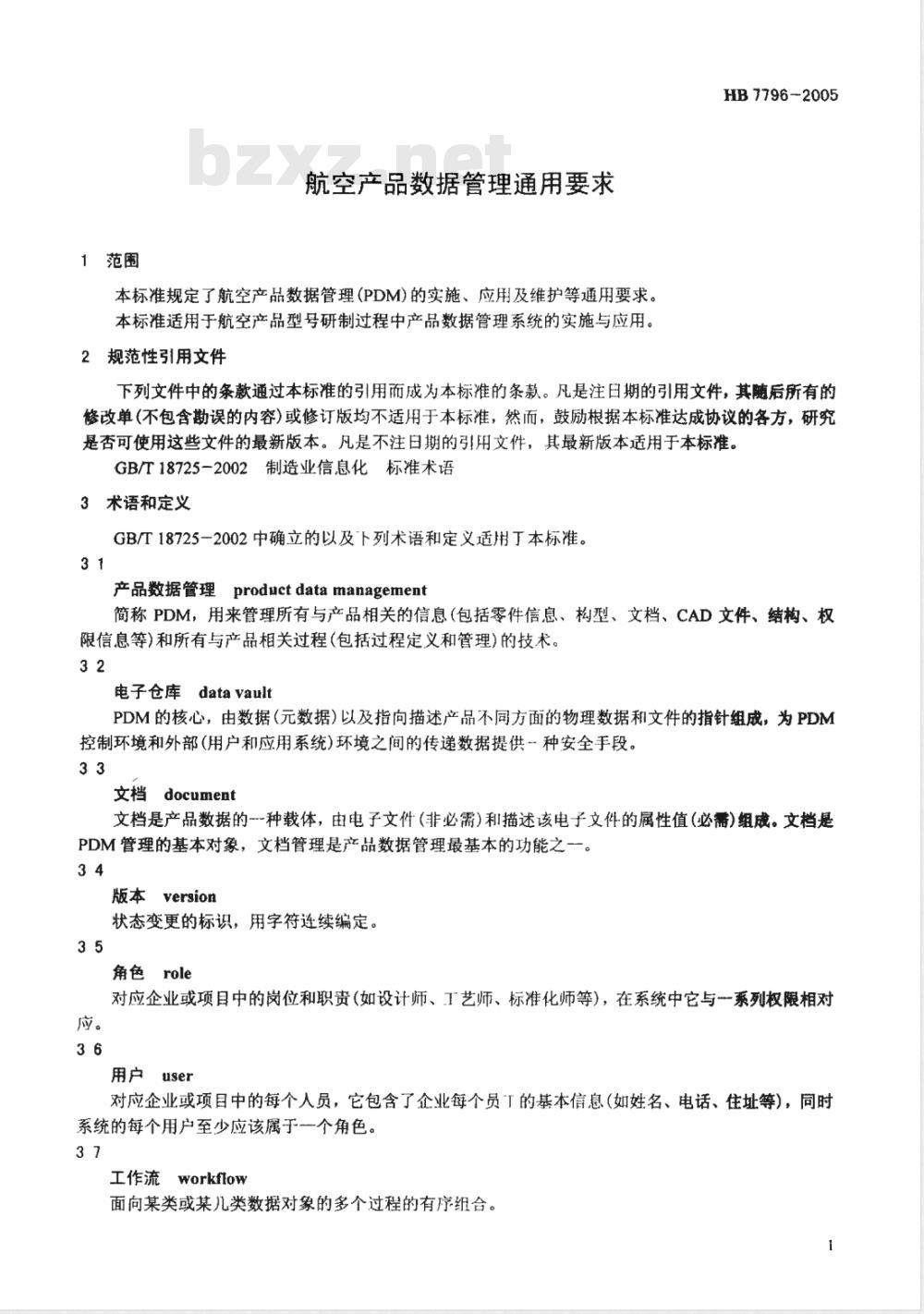

航空产品数据管理通用要求
本标准规定了航空产品数据管理（PDM)的实施、应用及维护等通用要求。本标准适用于航空产品型号研制过程中产品数据管理系统的实施与应用。2规范性引用文件
HB7796-2005
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包含勘误的内容)或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方，研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB/T18725-2002制造业信息化标准术语3术语和定义
GB/T18725-2002中确立的以及\下列术语和定义适用丁本标准。31
产品数据管理productdatamanagement简称PDM，用来管理所有与产品相关的信息（包括零件信息、构型、文档、CAD文件、结构、权限信息等)和所有与产品相关过程(包括过程定义和管理)的技术。32
电子仓库datavault
PDM的核心，由数据（元数据）以及指向描述产品不同方面的物理数据和文件的指针组成，为PDM控制环境和外部（用户和应用系统）环境之间的传递数据提供种安全手段。33
文档document
文档是产品数据的种载体，由电子文件（非必需)和描述该电子文件的属性值（必需)组成。文档是PDM管理的基本对象，文档管理是产品数据管理最基本的功能之一。34
版本version
状态变更的标识，用字符连续编定。35
角色role
对应企业或项目中的岗位和职责（如设计师、丁艺师、标准化师等)，在系统中它与一系列权限相对应。
用户user
对应企业或项目中的每个人员，它包含了企业每个员T的基本信息（如姓名、电话、住址等），同时系统的每个用户至少应该属于一个角色。37
工作流workflow
面向某类或某儿类数据对象的多个过程的有序组合。1
HB7796-2005

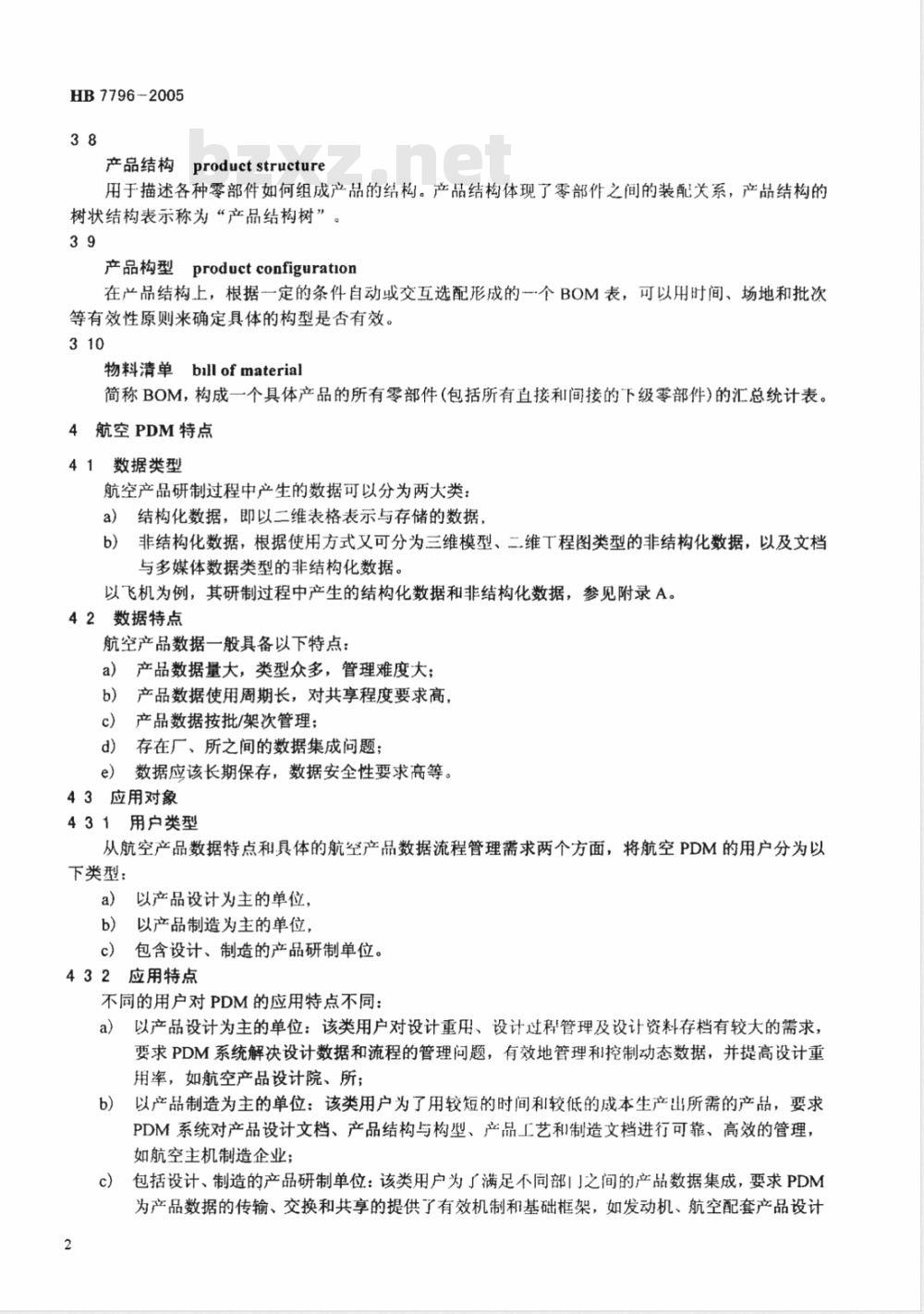

产品结构productstructure
用于描述各种零部件如何组成产品的绍构。产品结构体现了零部件之间的装配关系，产品结构的树状结构表示称为“产品结构树”。39
productconfiguration
产品构型
在产品结构上，根据一定的条件自动或交互选配形成的一个BOM表，可以用时间、场地和批次等有效性原则来确定具体的构型是否有效。310
物料清单billofmaterial
简称BOM，构成一个具体产品的所有零部件（包括所有直接和间接的下级零部件)的汇总统计表。4航空PDM特点
41数据类型
航空产品研制过程中产生的数据可以分为两大类：a）结构化数据，即以二维表格表示与存储的数据b）非结构化数据，根据使用方式又可分为三维模型、二维T程图类型的非结构化数据，以及文档与多媒体数据类型的非结构化数据。以飞机为例，其研制过程中产生的结构化数据和非结构化数据，参见附录A。42数据特点
航空产品数据一般具备以下特点：a）产品数据量大，类型众多，管理难度大；b）产品数据使用周期长，对共享程度要求高，c）产品数据按批/架次管理；
d）存在厂、所之间的数据集成问题；e）数据应该长期保存，数据安全性要求高等。43应用对象
431用户类型
从航空产品数据特点和具体的航空产品数据流程管理需求两个方面，将航空PDM的用户分为以下类型：
以产品设计为主的单位，
以产品制造为主的单位，
c）包含设计、制造的产品研制单位。432应用特点
不同的用户对PDM的应用特点不同：a）以产品设计为主的单位：该类用户对设计重用、设计过程管理及设计资料存档有较大的需求，要求PDM系统解决设计数据和流程的管理问题，有效地管理和控制动态数据，并提高设计重用率，如航空产品设计院、所；b）以产品制造为主的单位：该类用户为了用较短的时间利较低的成本生产出所需的产品，要求PDM系统对产品设计文档、产品结构与构型、产品工艺和制造文档进行可靠、高效的管理，如航空主机制造企业；
包括设计、制造的产品研制单位：该类用户为了满足不同部I之间的产品数据集成，要求PDMc)
为产品数据的传输、交换和共享的提供了有效机制和基础框架，如发动机、航空配套产品设计2
制造企业。
5PDM功能与结构
51主要功能
PDM的主要功能至少应包括
文档管理；
T作流管理
结构与构型管理，
零件分类管理，
应用封装与集成等。
52体系结构
PDM的结构一般由四层组成。
支持层：以关系型数据库作为支持平台，HB7796-2005
对象层：将其管理的动态变化数据通过转换成多个.-维关系表，实现面向对象管理的要求；功能层：相应的功能模块，即基本功能模块与系统功能模块，c)
用户层：包括用户工具层和界面层。PDM系统的体系结构如图1所示。用户
界面1
53集成框架
界面2
界面3
用户界面开发工具
T作流与
过程管理
对象管理层
关系数据库管理层
结构与构
型管理
图1PDM系统的体系结构
基于PDM的应用集成框架如图2所示。集成化产品开发
应用系统1
应用系统2
应用集成接口
产品数据管理平台
网络数据库
异构计算机环境
界面n
零件分
类管理
应用系统n
图2基于PDM的应用集成框架
HB7796-2005
6PDM需求分析与选型
61应用目标
用户分析对PDM系统的需求之前首先要确定应用目标，土要应包括以下方面提高数据质量与数据安全性，为技术部门的用户提供一个统的IT「作平台，a)
简化产品结构和产品开发流程，提高零件重用率，提高产品质量，缩短产品开发周期，b)
提高满足不同顾客需求的灵活性、改善顾客的满意度，提高市场相应速度和适应能力；c
d）提高员工的工作主动性与创造性、进一步提升企业文化。62需求分析
需求分析是PDM选型和实施的关键，企业对PDM的需求分析应包括以下土要方面：a）产品对象：典型航空产品的品种（如军机或民机、客机或货机、改型产品或新研制产品等），批量（如批生产或试制）、开发周期等，数据范围：确定航空产品数据类型（如设计数据、制造数据或试验数据，主机数据、发动机数b）
据或机载设备数据，临时生成的或长期存档数据，结构化数据或非结构化数据等），参见附录A;
应用软件：包括产品设计软件（CAD）、工艺规划应用软件（CAPP）、试验仿真应用软件（CAE)、c)
制造应用软件（CAM)及各种管理软件等：d)
管理模式·按部门或项目管理，厂、所之间的协作模式，以及各自内部的管理方式；信息集成·产品设计院所内部各部门之间数据集成、设计院所与制造厂之间数据集成、以及制e）
造厂的产品信息与经营管理信息的集成，f
使用人员：产品研制中PDM系统的使用人员数量、层次、部门、权限分配与功能配置等。63选型要求
按41和42中航空产品数据类型和特点进行PDM选型，选型要求至少应包括以下内容，软件功能：所选PDM软件的功能应与用户的需求相匹配，a)
客户化能力·应具有良好的客户化定制和二次开发功能，c
应用集成能力：应与其它航空产品研制应用系统集成，集成程度及集成开发工具适应航空产品数据特点；
系统开放性，应考虑对多种硬件平台、操作系统、数据库系统及网络环境提供系统功能支持：e)
技术服务：PDM软件商的系统整体设计、二次开发、应用实施、人员培训等方面的综合服务能力应符合航空企业要求；
界面友好：应提供友好的人机界面以及简便的操作方法；f)
g）软件性能价格比：应满足企业需求。7PDM实施要求
实施原则
PDM系统实施应遵循以下基本原则根据业务、产品、组织、设施等确定实际需求，制定实施目标，以实用性为基础：a)
遵循从部门到企业，从产品开发上要环节到整个生命周期，从型号研制项目到产品开发模式逐b)
步推进的实施方法；
既强调软件单项应用功能的实现，又再视与已有系统的有效集成，以及结合企业实际的二次开发工作：
在尽可能保护已有数据的同时提高产品数据的标准化程度，在不干扰企业止常业务的前提下进行工作流程优化，提高流程的规范化程度。72实施方法与内容
实施方法与内容见附录B。
8PDM管理要求
81文档管理
811文档管理类型
文档管理类型见表1。
文档类型
原始档案
设计文档
工艺文档
制造文档
维护服务文档
专用文档bzxz.net
表1文档管理类型
HB7796-2005
包括合同、产品设计任务书、需求分析、可行性论证报告和产品设计说明书等文件。一部分是各种设计过程的规范和标准及产品的技术参数．另一部分是设计过程中生成的数据，主要包括产品模型数据、产品结构数据、产品分析数据、工程更改数据等。指工艺设计过程中使用和生成的数据，包括标准化和规范化的艺数据和工艺规程、工艺规划工程中产生的相关信息、以及工艺决策知识等。指与制造过程相关的产品数据，包括产品、部件、零件、毛坏、原材料的基本属性及产品结构等。
如常用备件清单、维护记录和使用手册等说明文件。不同专业的专用文档，如电子专业的电气原理图、布线图、印刷电路板图和零件插件图等。812文档管理功能
PDM的文档管理功能一般应包括
a）文档对象的浏览与导航：根据文档的类型、名称、状态、所属的项目、文档所有者等属性进行查询，以及根据文档与零部件的关联指针，查询该文档描述的零部件情况；文档的分类管理：按照不同类型的文档进行分类查询、分类归档，对各类文档在系统中按类型b)
进行有序管理；
文档版本管理：将文档的每一次变化设置为不同的版本（或版次），建立不同版本（或版次）间的c
对应关系，保证在特定的时间阶段对应特定的有效数据：d），文档的安全控制：将文档交给电子仓库统一管理，对不同的用户赋予不同的操作权限，保证文档的安全性。
82工作流管理
821流程管理
PDM系统中流程管理的功能一般应包括a）定制工作流程：包括根据产品开发流程，定制数据的审批流程、指派流程用户等内容，b）工作流程的运行·将每个参与人员的任务放到个人的作任务列表单中，每个参与人员在流程规定下并行地L作，
查看流程中文档的状态：在丁作流程运行过程中，允许任何授权用户查看流程执行的情况、流c）
程中文档的确切位置、浏览过程的历史以及执行的结果注释。822
更改管理
应根据产品数据的特点和管理要求，对不同的数据对象制定不问的变更流程。PDM系统中更改管理功能应包括：
更改的执行，包括更改请求、更改审批和更改实施，a）
更改的传播，根据产品数据的相互关系，建立影响传播机制，对相关人员发布变更通知，并封b)
锁受影响的数据对象；
更改的跟踪与记录，包括跟踪更改过程，记录更改原因、结果和历史数据，控制版本变化。8232
权限管理
HB7796-2005
PDM系统应提供以下权限管理功能a）不同角色或用户的操作权限设定与控制，b）具体项目(或产品)的具体对象的访问权限设定与控制，c）产品数据各个工作状态的操作类型设定与控制。83产品结构与构型管理
831产品结构管理功能
PDM系统中产品结构管理的主要功能应包括：BOM的创建与修改，
产品结构关系查询支持：
产品文档查询支持；
BOM的多视图管理
系列化产品BOM管理；
与ERP集成的支持等。
产品构型管理内容
PDM系统中产品构型管理的主要功能应包括：构型标识，确定产品构型数据对象及其标识号，a)
构型控制，为控制产品构型更改而对更改请求进行论证、评定、协调、审批和实施等活动、构型纪实，对已确定的产品构型、提出的更改状况和已批准更改的执行情况作正式记录和报告！d)
构型审核，为确定构型是否符合产品构型要求进行检查。833
构型标识规则
PDM系统中产品构型标识一般应支持以下规则，a
变量规则；
版本规则；
有效性规则。
84零件分类管理
PDM系统中零件分类管理功能--般应包括基于属性的相似零件和文档对象，以及基于属性的标准零件和文档对象检索功能；a)
定义和维护分类模式(如分类码、分类结构、标准接口等)的基本机制；b）
定义和维护缺省的或用户自定义属性关系。c）
9PDM集成要求
91集成原则
对PDM系统集成应满足以下原则：a）采用面向对象技术和客户/服务器模式，实现“即插即用”的集成策略继承现有的集成技术，做好异构平台（如不同操作系统、网络与数据库等）的集成，保护原有系b）
统的信息资源，消除各应用系统间点到点的信息转换，c）
实现系统的开放性、可重用性、可扩充性以及应用的透明性利亏操作性尽量采用有关标准和规范，例如分布式计算环境、面向对象的分布处理、CORBA规范和d)
OLE/COM技术、产品数据交换标准STEP等。92CAD与PDM的集成
PDM支持的与CAD集成方式一般应包括以下方式，a）应用封装模式，CAD与PDM的应用封装解决CAD产生的文档管理问题，b)
接口交换模式，零部件属性、物料清单需要通过接口交换导入PDM，同时，通过接口交换，6
实现PDM与CAD间上述数据的双向异步交换，HB7796-2005
紧密集成模式，在CAD与PDM之间建立共享产品数据模型，实现互操作，保证CAD中的修c）
改与PDM中的修改的关联，实现双向同步一致性。93CAPP与PDM的集成
CAPP与PDM集成的主要内容-一般应包括·a）对设计BOM、工艺BOM及制造BOM进行协调管理与控制，b）有效管理设备、工装、坏料、材料等I艺资源，c）有效管理典型工艺，实现基丁成组技术的检索机制。94CAM与PDM的集成
CAM系统与PDM系统之间一般化应采用封装方式，满足刀位文件、NC代码、产品模型等文档信息传递与共享的要求。
95厂、所间信息集成
951集成要求
厂所间信息集成应符合以下要求：应建立厂、所间的数据预发放、发放和工程更改的有效机制a)
应制定厂、所之间的信息集成的数据规范，应考虑厂、所的PDM系统之间的集成c）
集成内容
广所间信息集成包括以下内容
模型文件，包括三维模型和二维工程图；a）
技术文件，包括技术条件、技术报告、分析结果等；c）
产品结构，体现为工程BOM的形式；更改文件，包括更改单、技术单、临时更改单和技术协调单。d)
10PDM维护要求
数据维护
数据维护内容一般应包括。
数据库的安全性和完整性及并发控制，b）
数据库中的数据的维护，
数据库代码维护，
数据备份。
102软件维护
软件维护的内容包括以下儿个方面正确性维护：指改止在系统升发阶段已发生而系统测试阶段尚未发现的错误，a)
适应性维护，指使应用软件适应信息技术变化和管理需求变化而进行的修改完善性维护：是为扩充功能和改善性能而进行的修改，c）
预防性维护，是为改进应用软件的可靠性利可维护性，以适应未来的软硬件环境的变化，主动d）
增加预防性的新的功能，以使系统适应各类变化而不被淘汰。103硬件维护
硬件维护般应包括，
a）定期设备保养性维护进行例行的设备检否与保养、易耗品的更换与安装等突发性的故障维修，当设备出现突发性故障时，由专职的维修人员或请厂方的技术人员来排除b）
故障。
HB7796-2005
104运行管理
运行管理一般应包括以下方面
a）运行日常记录。包括工作量、工作效率、系统的服务质量、系统的维护修改状况及系统的故障情况等；
运行安全性保证．保护系统不受来自系统外部的自然灾害和人为的破坏，防止非法使用对系统b)
资源：
c）运行可靠性保证：指保证系统运行中抵御各种外界干扰，正常工作。105安全性保证
1051行政管理措施
为保证安全，行政管理应至少采取以下措施：明确部门与部门之间的职能界限、信息流关系和操作人员的职责；a)
定期进行PDM系统安全使用培训，加强员工的安全意识，b)
严格机房客户机、服务器的安全管理；c)
以PDM系统为信息平台进行产品协同开发时，与合作企业达成明确的关于信息使用权限协议。安全技术措施
为了保证安全，至少应采取以下安全措施：登录访问控制；
权限使用控制；
防火墙控制；
信息加密等。
