【机械行业标准(JB)】 锻压机床离合器铜基干式摩擦片 技术条件

ICS 77.160
备案号：21560—2007
中华人民共和国机械行业标准　JB/T10766—2007
锻压机床离合器铜基干式摩擦片技术条件
Copper powder metallurgy dry brake friction lining of dutch of forging press-Specifications
2007-08-01 发布
2008-01-01实施

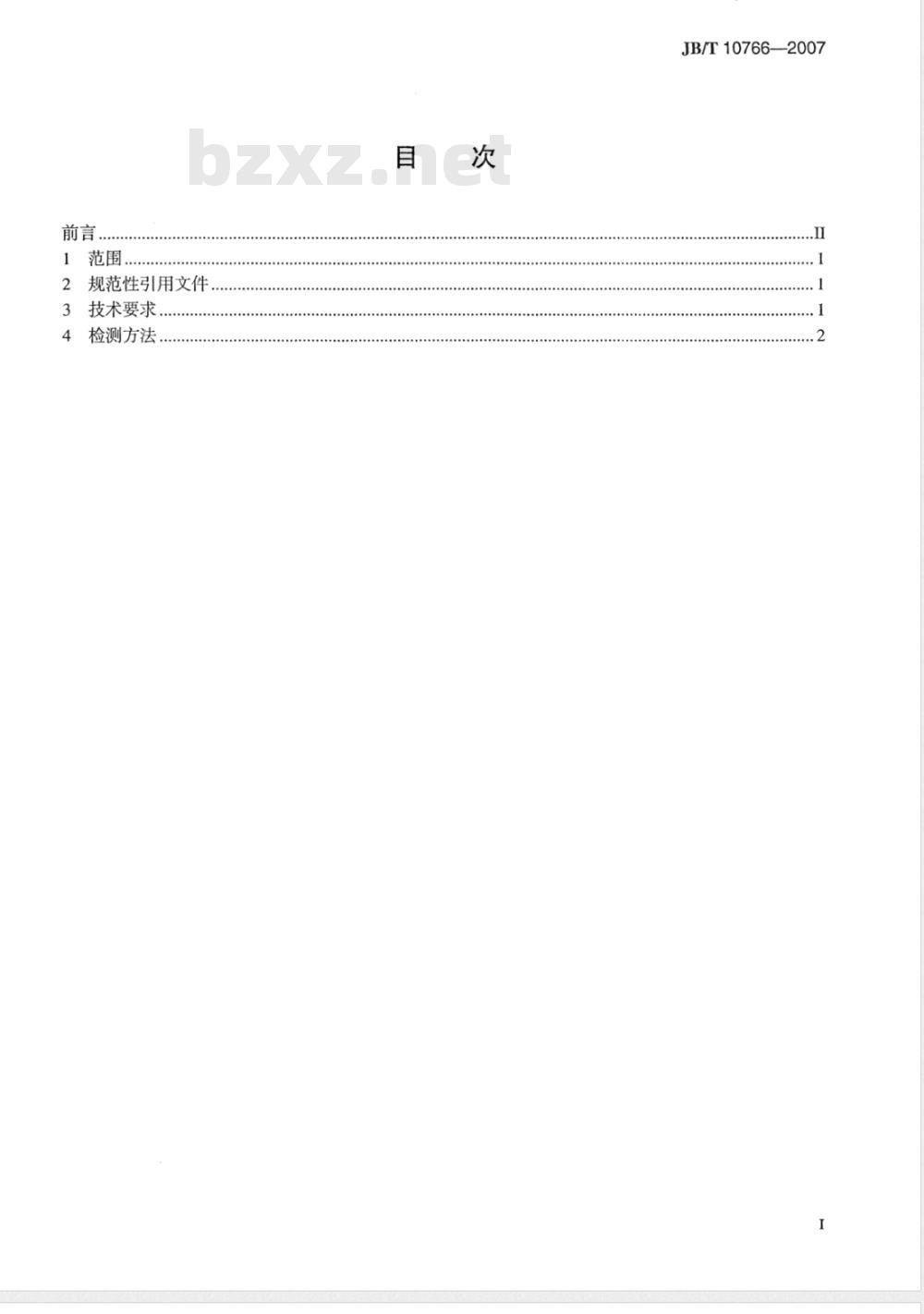

中华人民共和国国家发展和改革委员会发布前言
范围。
0..00..00000..0..0Www.bzxZ.net
2规范性引用文件
3技术要求.
检测方法.…
JB/T10766—2007
....................00.....
.............................JB/T10766—2007
本标准由中国机械工业联合会提出。前言
本标准由机械工业粉末冶金制品标准化技术委员会归口。本标准负责起草单位：北京市粉末冶金研究所有限责任公司。本标准主要起草人：印红羽、吕波、黄文斌。本标准为首次发布。

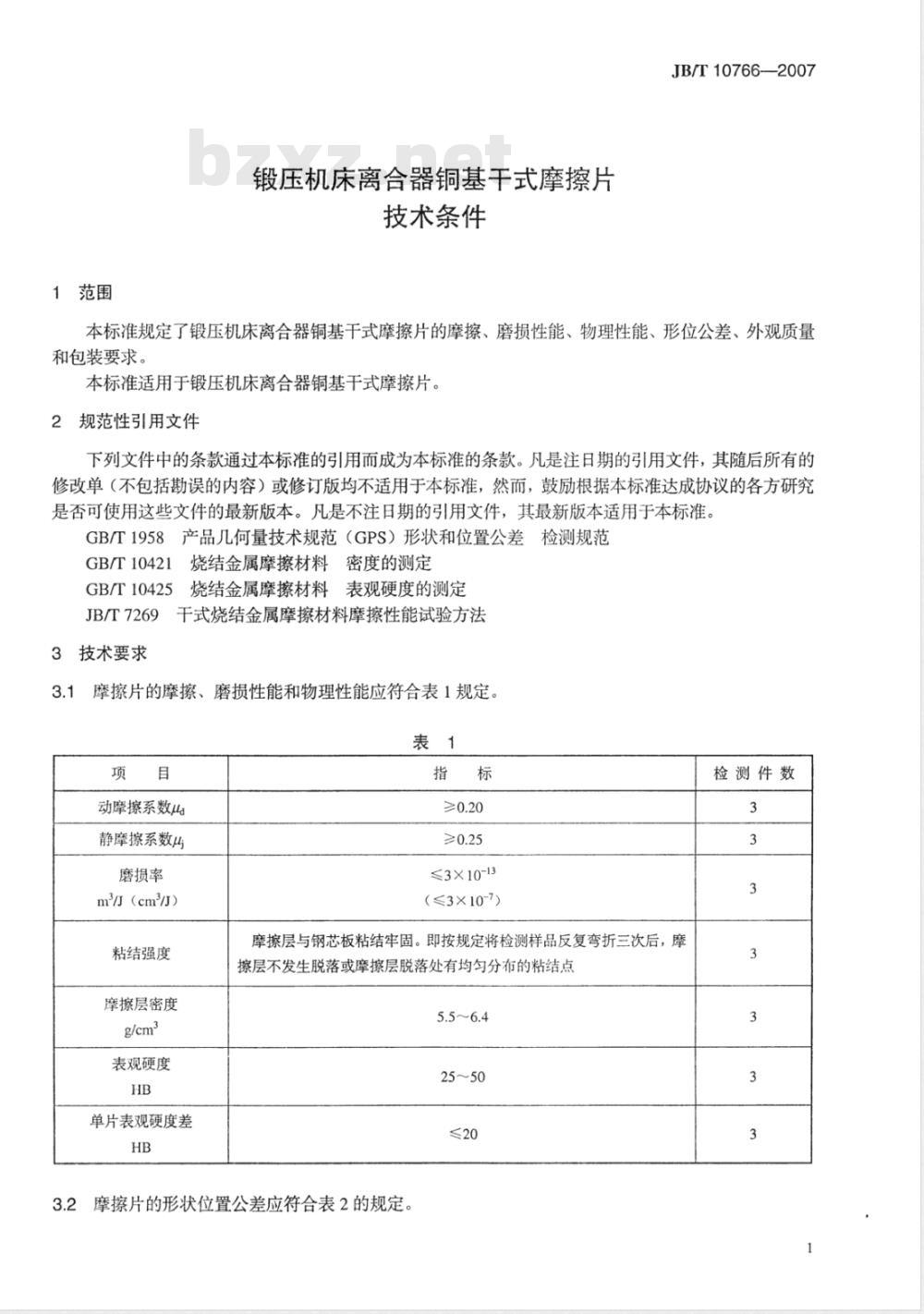

1范围
锻压机床离合器铜基干式摩擦片技术条件
JB/T10766-—2007
本标准规定了锻压机床离合器铜基干式摩擦片的摩擦、磨损性能、物理性能、形位公差、外观质量和包装要求。
本标准适用于锻压机床离合器铜基干式摩擦片。2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB/T1958产品几何量技术规范（GPS）形状和位置公差检测规范GB/T10421烧结金属摩擦材料密度的测定GB/T10425烧结金属摩擦材料表观硬度的测定JB/T7269干式烧结金属摩擦材料摩擦性能试验方法技术要求
摩擦片的摩擦、磨损性能和物理性能应符合表1规定。3.1月
动摩擦系数山a
静摩擦系数川
磨损率
m/（cm3/J）
粘结强度
摩擦层密度
表观硬度
单片表观硬度差
≤3×10-13
(≤3×10-7)
摩擦层与钢芯板粘结牢固。即按规定将检测样品反复弯折三次后，摩擦层不发生脱落或摩擦层脱落处有均匀分布的粘结点5.5~6.4
25～50

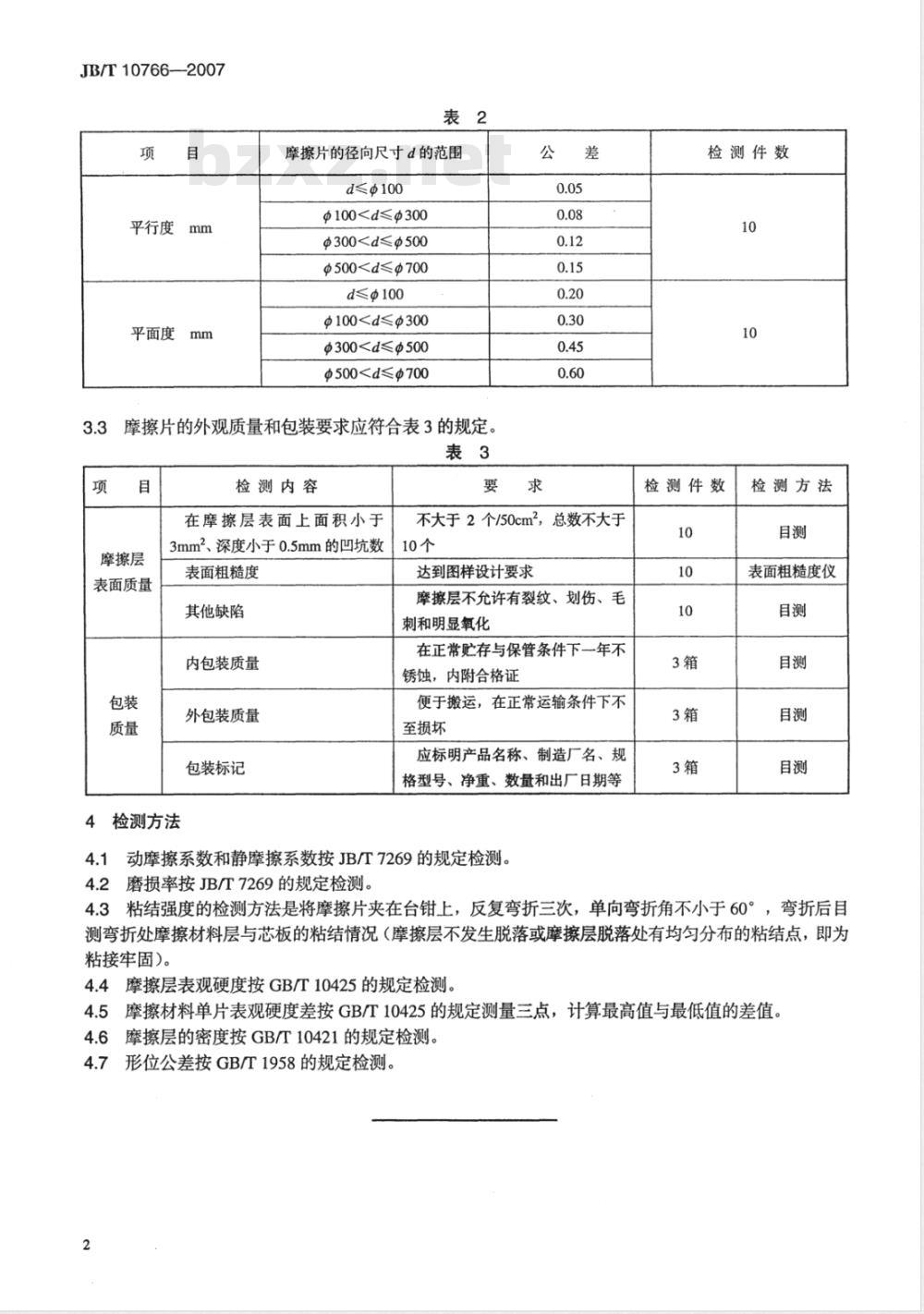

3.2摩擦片的形状位置公差应符合表2的规定。检测件数
JB/T10766—2007
平行度mm
平面度mm
摩擦片的径向尺寸d的范围
d≤$100
100300
300<≤500
500≤700
≤100
100≤300
300≤500
500≤700
摩擦片的外观质量和包装要求应符合表3的规定。表3
摩擦层
表面质量
检测内容
在摩擦层表面上面积小于
3mm2、深度小于0.5mm的凹坑数
表面粗糙度
其他缺陷
内包装质量
外包装质量
包装标记
检测方法
要歡求
不大于2个/50cm2，总数不大于
达到图样设计要求
摩擦层不允许有裂纹、划伤、毛刺和明显氧化
在正常贮存与保管条件下一年不锈蚀，内附合格证
便于搬运，在正常运输条件下不至损坏
应标明产品名称、制造厂名、规格型号、净重、数量和出厂日期等动摩擦系数和静摩擦系数按JB/T7269的规定检测。4.1
4.2磨损率按JB/T7269的规定检测。检测件数
检测件数
检测方法
表面粗糙度仪
4.3粘结强度的检测方法是将摩擦片夹在台钳上，反复弯折三次，单向弯折角不小于60°，弯折后目测弯折处摩擦材料层与芯板的粘结情况（摩擦层不发生脱落或摩擦层脱落处有均匀分布的粘结点，即为粘接牢固）。
4.4摩擦层表观硬度按GB/T10425的规定检测。4.5摩擦材料单片表观硬度差按GB/T10425的规定测量三点，计算最高值与最低值的差值。4.6摩擦层的密度按GB/T10421的规定检测。4.7形位公差按GB/T1958的规定检测，中华人民共和国
机械行业标准
锻压机床离合器铜基干式摩擦片技术条件
JB/T10766—2007
机械工业出版社出版发行
北京市百万庄大街22号
邮政编码：100037
210mm×297mm·0.25印张·8千字2008年1月第1版第1次印刷
定价：8.00元
书号：15111·8644
网址：http://www.cmpbook.com编辑部电话：
：（010）88379779
直销中心电话：
（010）88379693
封面无防伪标均为盗版
版权专有
侵权必究
200992
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
