【机械行业标准(JB)】 铝箔屏蔽绝缘纸

ICS 29.035.99
备案号：20380--2007

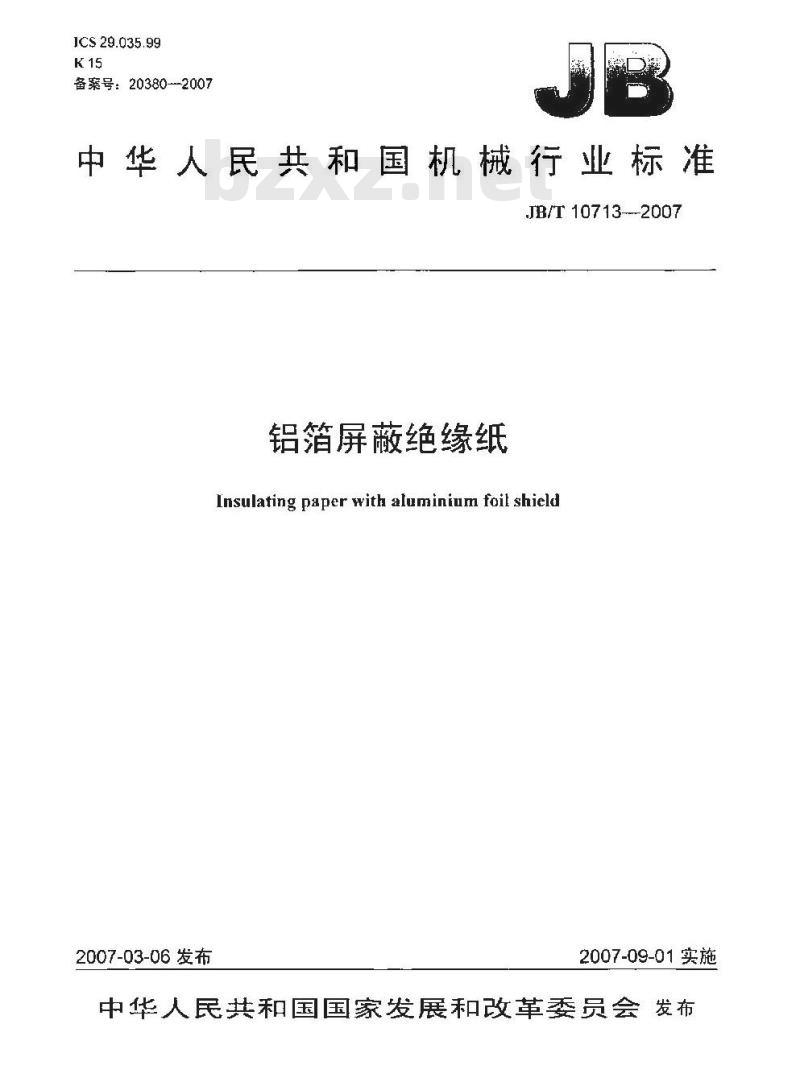

中华人民共和国机械行业标准
JB/T 10713---2007
铝箔屏蔽绝缘纸
Insulating paper with aluminium foil shield2007-03-06发布
2007-09-01实施
中华人民共和国国家发展和改革委员会发布前言

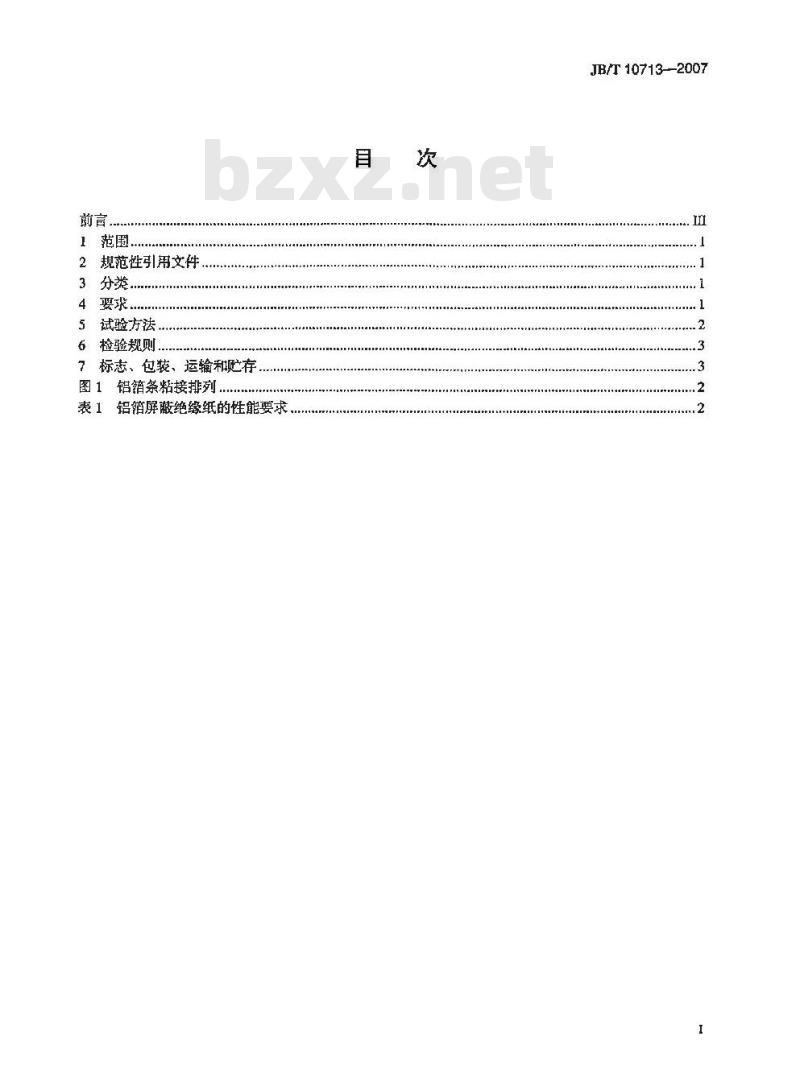

1范围．
规范性引用文件
分类…
试验方法，
检验规则，
7、标志、包装、运输和存
图1铝箔条粘接排列免费标准下载网bzxz
铝箔屏蔽绝缘纸的性能要求，
JB/T 10713--2007

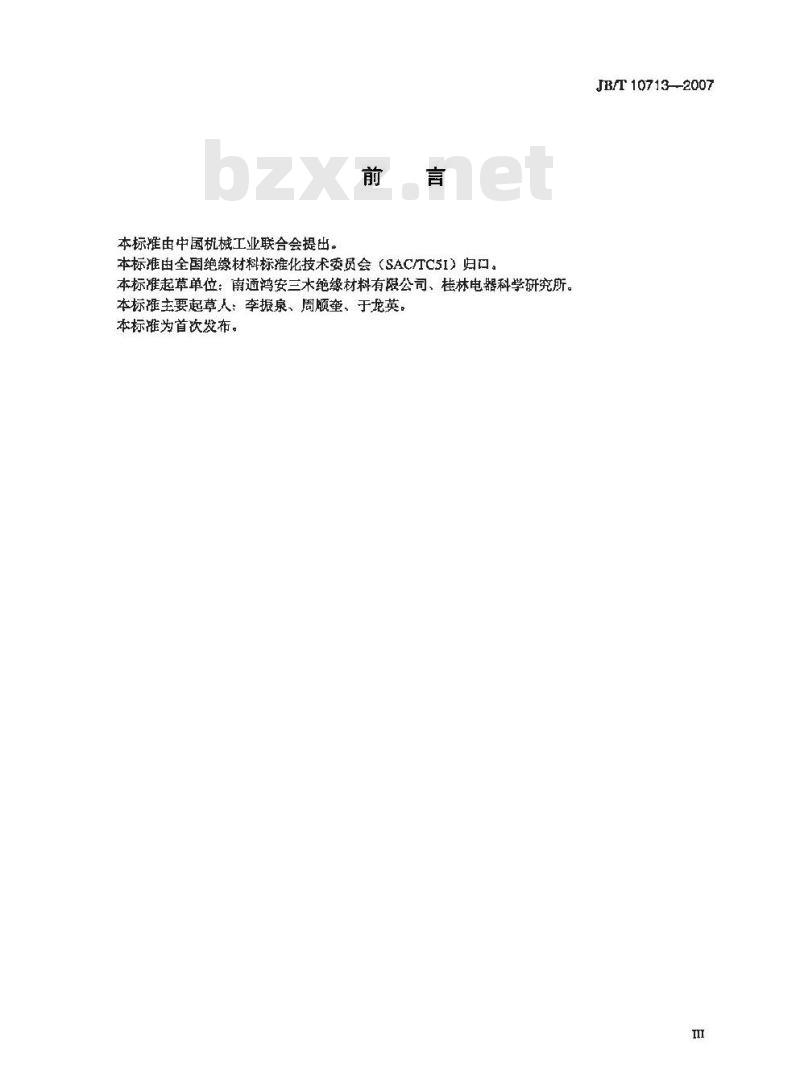

本标推由中国机械工业联合会提出前言
本标准由全国绝缘材料标准化技术委员会（SAC/TC5I）归口。本标准起草单位：南通鸿安三木绝缘材料有限公司、桂林电器科学研究所。本标谁主要起草人，李振泉、周顺奎、于龙英，本标推为首饮发布。
JB/T10713--2007

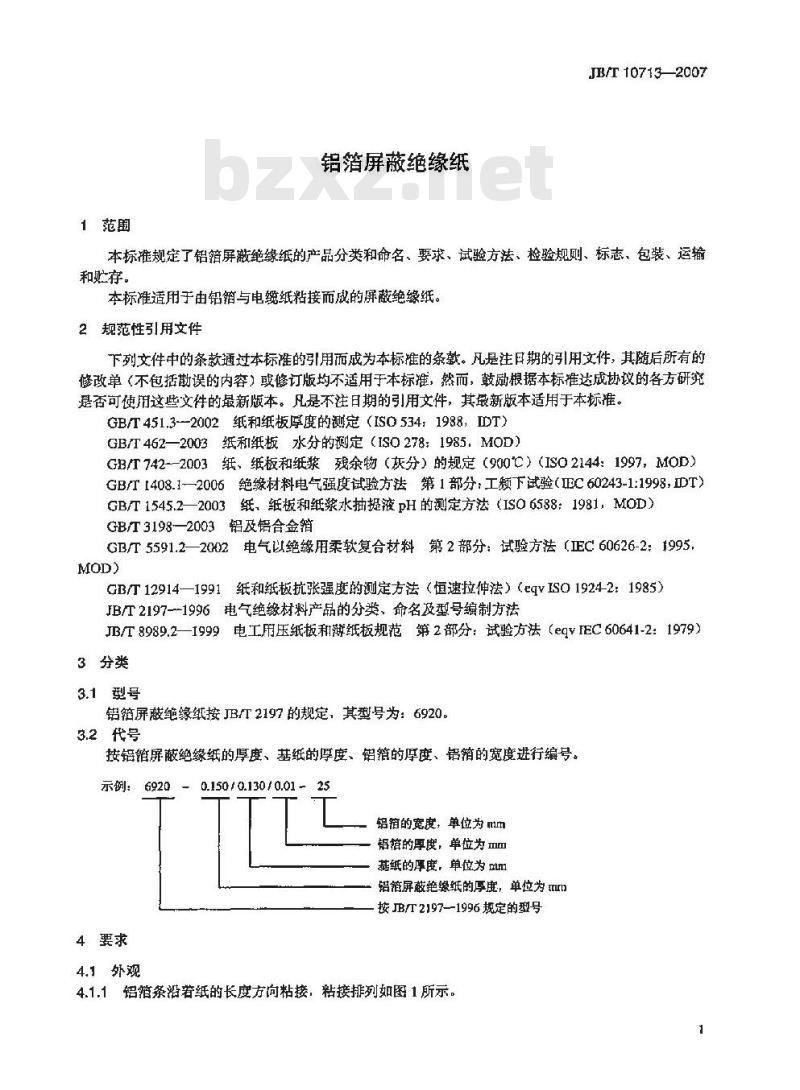

1范围
铝箔屏蔽绝缘纸
JB/T 10713—2007
本标准规定了铝箱屏蔽绝缘纸的产品分类和命名、要求、试验方法、检验规则、标志、包装、运输和赔存。
本标准适用于由铝箱与电缆纸粘接而成的屏蔽绝缘纸。2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使旧这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB/T451.3--2002纸和纸板厚度的测定（ISO534：1988，IDT）GB/T462—2003纸和纸板水分的测定（ISO278：1985.MOD）GB/T742~-2003纸、纸板和纸浆残余物（灰分）的规定（900C）（ISO2144：1997，MOD）GB/T【408.1-—2006绝缘材料电气强度试验方法第1部分：工颖下试验（IEC60243-1:1998，IDT）GB/T1545.2—2003纸、纸板和纸浆水抽提液pH的测定方法（ISO6588：1981，MOD）GB/T3198—2003铝及铅合金箔
GBT5591.2—2002电气以绝缘用柔软复合材料第2部分：试验方法（正C60626-2：1995，MOD)
GB/T12914—1991纸和纸板抗张强度的测定方法（恒速拉伸法）（eqVISO19242：1985）JB/T2197--1996电气绝缘材料产品的分类、命名及型号编制方法JB/T8989.2—1999电工用压纸板和游纸板规范第2部分：试验方法（eqvIEC60641-2：1979）3分类
3.1型号
铝箔屏蔽绝缘纸按JB/T2197的规定，其型号为：6920。3.2代号
按铝箔屏蔽绝缘纸的厚度、基纸的厚度、铝箔的厚度、铝箱的宽度进行编号。0.150/0.130/0.0125
示例：6920
铝箱的宽度，单位为mm
铝的厚度，单位为m
基纸的厚度，单位为 mun1
铅箱屏蔽绝缘纸的厚度，单位为mm按JB/T2197--1996规定的型号
4要求
4.1外观
4.1.1铝箔条沿若纸的长度方向粘接，粘接排列如图1所示。JB/T107132007
777777777
7777777

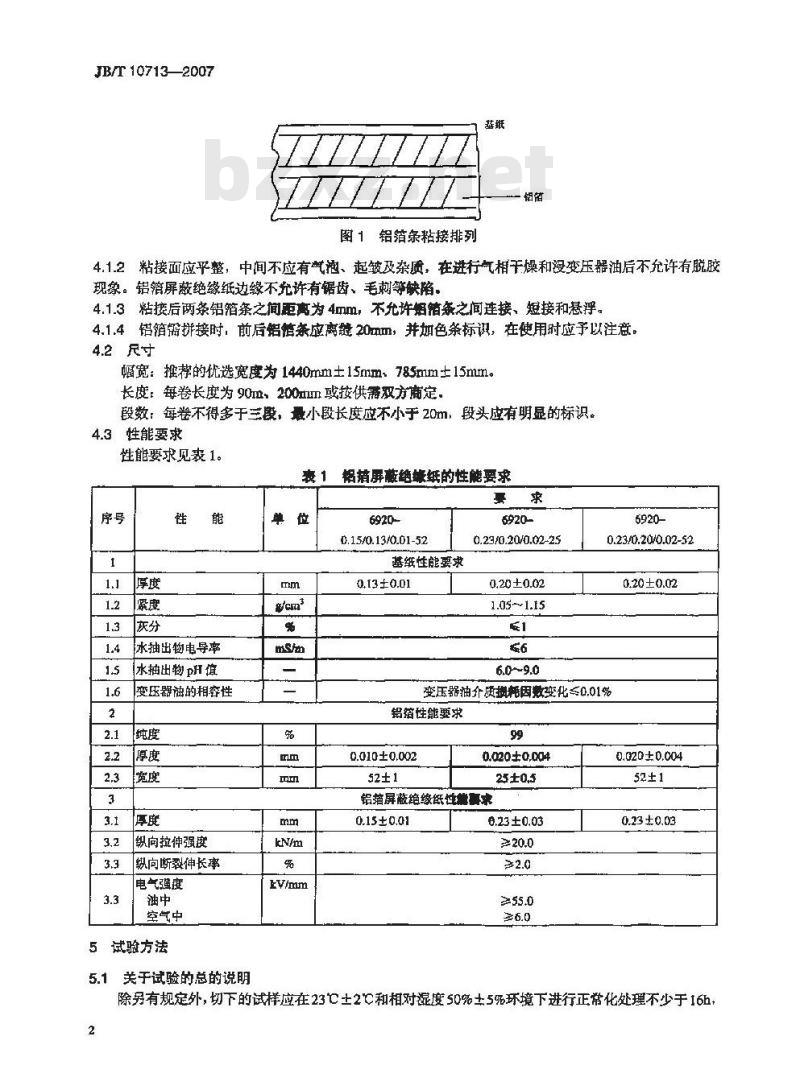

图1铝箔条粘接排列
4.1.2粘接面应平整，中间不应有气泡、起皱及杂质，在进行气相干燥和浸变压器油后不允许有脱胶现象。铝箔屏蔽绝缘纸边缘不允许有锯齿、毛刺等缺陷4.1.3粘接后两条铝箔条之间距离为4mm，不允许烟箱轰之间连接、短接和悬浮。4.1.4错箱需排接时，前后铅箱条应离缝20mm，并加色条标识，在使用时应予以注意。4.2尺寸
幅宽：推荐的优选宽度为1440mm士15mm，785mm±15mm。长度：每卷长度为90m，200mm或按供需双方商定.段数：每卷不得多于三段，量小段长度应不小于20m，段头应有明显的标识。性能要求
性能要求见表 1。
表1韬猎屏蔽绝缘纸的性能要求
水抽出物电导率
水抽出物p 值
变压器的相容性
纵向拉伸强度
纵向断裂伸长率
电气强度
空气中
5试验方法
关于试验的总的说明
kVimum
0.15/0.13/0.01-52
基纸性能要求
0.13±0.01
0.29/0.20/0.02-25
0,20±0.02
1.05~1.15
0.23/0.20/0.02-52
0.20±0.02
变压器油介质摄耗因数变化≤0.01%铝范性能要求
0.010±0.002
0.020±0.004
铝箔屏蔽绝缘纸性能事求
0.15±0.01
0.23±0.03
0.020±0.004
0.23±0.03
除另有规定外，切下的试样应在23℃土2℃和相对混度50%土5%环境下进行正常化处理不少于16h，并在该环境下试验。
5.2基纸厚度、紧度
按 GB/T451.3测定。
5.3 基纸含水显
按 GB/T 462 测定。
5.4基纸灰分
按 GB/T 742测定。
5.5基纸水抽出物电导率
按 JB/T 8989.2—1999 中第 15章定。5.6 基纸水抽出物 pH 值
按 GB/T 1545.2 测定。
5.7基纸与变压器油的相容性
按 JB/T 8989.2—1999 中 18.4 剩定。5.8铝箔厚度
按 GB/T 3198 谢定。
5.9铝箔宽度
按GB/T3198测定
5.10铝箔纯度
按 GB/T 3198--2003 中 AAS法测定。5.11铝箔屏蔽绝缘纸厚度
按 GB/T 5591.2—2002 中第 4 章测定。5.12铝箔屏蔽绝缘纸纵向拉伸强度及伸长率按 GB/T 12914测定。
5.13铝箔屏蔽绝缘纸电气强度
按GB/T1408.1测定，其中电摄为25mmf75mm电极，升压速度为500V/s。6检验规则
JB/T 10713--2007
出厂检验项目为4,1、4.2、衰1中复合后的铝缩屏蔽绝缘纸的性能，型式检验项目为第4幸要求的所有项目，一年至少进行一次型式检验。7标志，包装，运输和贮存
7.1在铝箔屏蔽绝缘纸的每一卷外包装物上必须做出如下标识：a）产品标推编号：
b）产品型号名称、规格：
c）生产日期：
d）制造商名称：
e）重量或面积。
7.2铝箱屏蔽绝缘纸一般成卷供应，采用洁净的防潮纸或塑料薄膜包装，运输时应避免确撞、重压及受油污染，并应标有防潮、防雨标志。7.3产品应存放于离地面300mm以上、洁净、于燥的地方。
