【国家标准(GB)】 塑料 流动性的测定

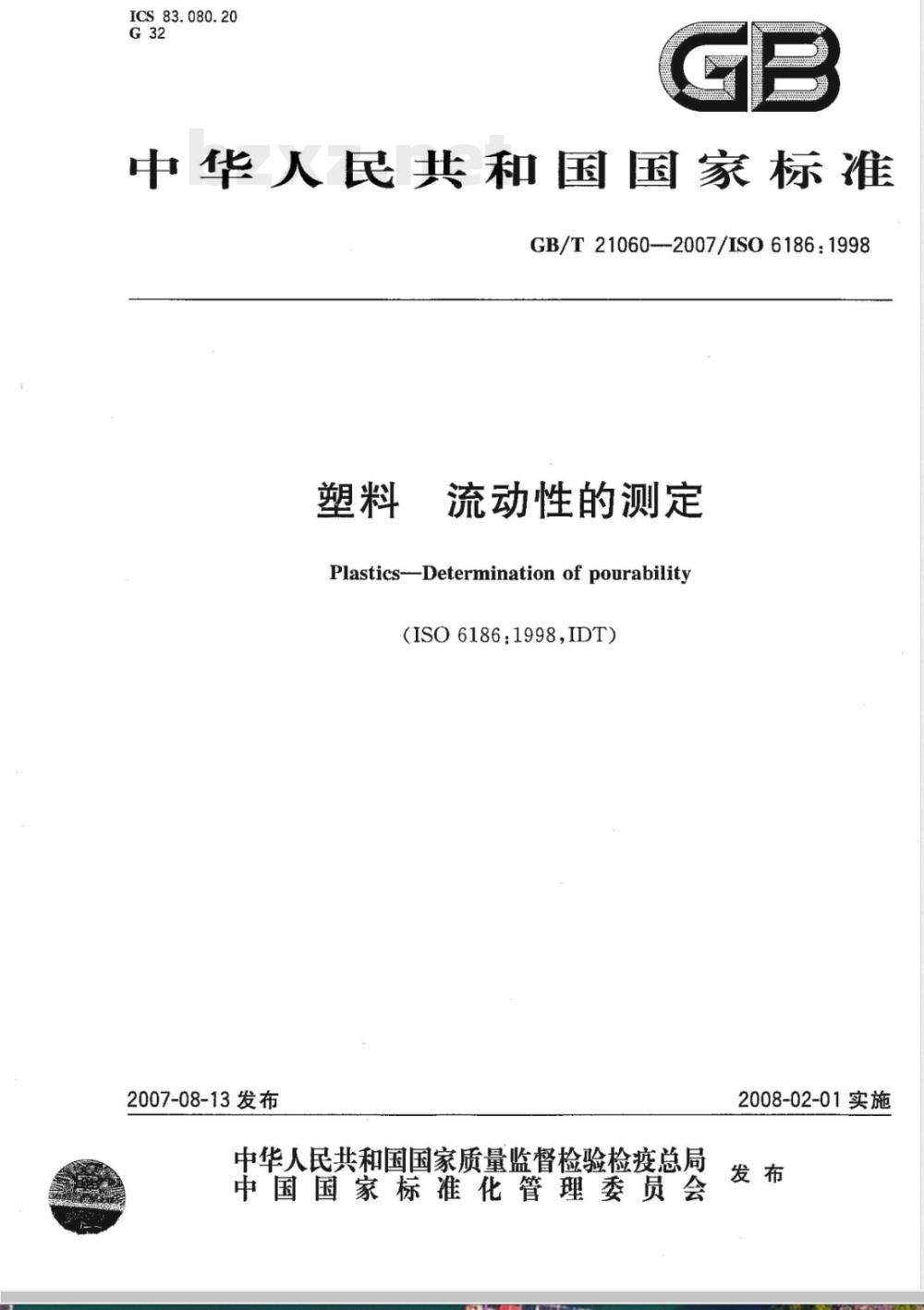

ICS83.080.20
中华人民共和国国家标准
GB/T210602007/ISO6186:1998
流动性的测定
Plastics-Determination of pourability（ISO6186.1998,IDT）
2007-08-13发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
2008-02-01实施
GB/T21060-2007/IS06186:1998

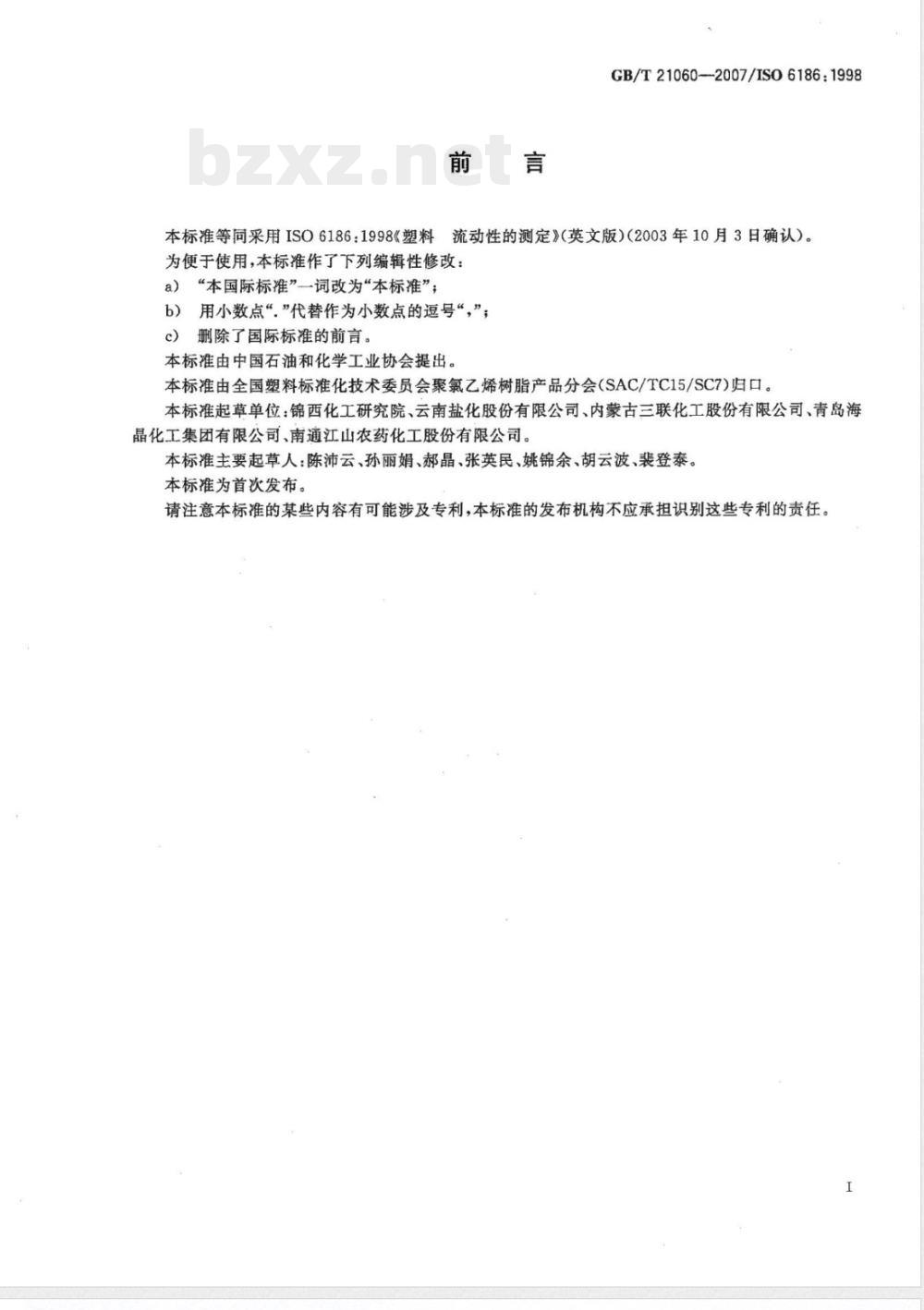

本标准等同采用ISO6186：1998《塑料流动性的测定》（英文版）（2003年10月3日确认）。为便于使用，本标准作了下列编辑性修改：a）“本国际标准”一词改为“本标准”；b）用小数点“。”代替作为小数点的逗号“，”；c）删除了国际标准的前言。
本标准由中国石油和化学工业协会提出。本标准由全国塑料标准化技术委员会聚氯乙烯树脂产品分会（SAC/TC15/SC7)归口。本标准起草单位：锦西化工研究院、云南盐化股份有限公司、内蒙古三联化工股份有限公司、青岛海晶化工集团有限公司、南通江山农药化工股份有限公司。本标准主要起草人：陈沛云、孙丽娟、郝晶、张英民、姚锦余、胡云波、装登泰。本标准为首次发布。
请注意本标准的某些内容有可能涉及专利，本标准的发布机构不应承担识别这些专利的责任。范围
塑料流动性的测定
GB/T21060—2007/ISO6186:1998本标准规定了两种方法，即方法A和方法B。是通过测量粉末或粒状塑料流出漏斗的时间来测定其流动性。
由方法A可获得与加工性能相关的信息，而方法B则是专为生产期间过程控制而设计的。注：措描述的方法不适用于所有份末和粒状塑料规范性引用文件
下列文件中的条款通本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括期读的）
鼓励根据本标准达成协议的各方研究容）或修订版均不适用于本标准，然而是否可使用这些文
GB/T2918
术语和定义
下列术语
流出时间
件的最新版本
凡是不注日期的引用文件，其最新版本适用于本标准。塑料试样状态调节和试验的标准环境（idtISO29：199）S
适用于本标准
定尺寸的漏斗所用的时间，以秒表示。一定质量
安在积的试料流出规定
测量一定质
5仪器
5.1漏斗，漏斗的形
体积的试料流出规定尺滞斗所用的时间寸列于图1和表1中，可使用普通的试验温斗或带有可转换接口的试验漏爆钢），内表面应细致抛光，应装配可关闭出口的装置（例如一个金属片），漏斗，漏斗应由金属制成
斗应接地线以消除静电
5.2漏斗支架，用以保持清的轴线垂直，例如一个安装在垂直支架上的金属环。5.3秒表，准确至0.1s，或者选择具有同样准确度的其他测量时间的方法。5.4天平，准确至0.1g。
6状态调节
除非另有规定收到样品后，应在室温环境下进行测试如果试验环境可能影响测试结果，应根据GB/T2918—1998规定，在（23±1）℃、相对湿度（50士5）%条件下调节24h，并在同样的环境下测试7步骤
7.1通则
根据方法A或方法B进行操作时，首先使用d一10mm漏斗，如果试料没有完全流出或根本不流出，根据需要用d=15mm或d=25mm的漏斗重新测试。1

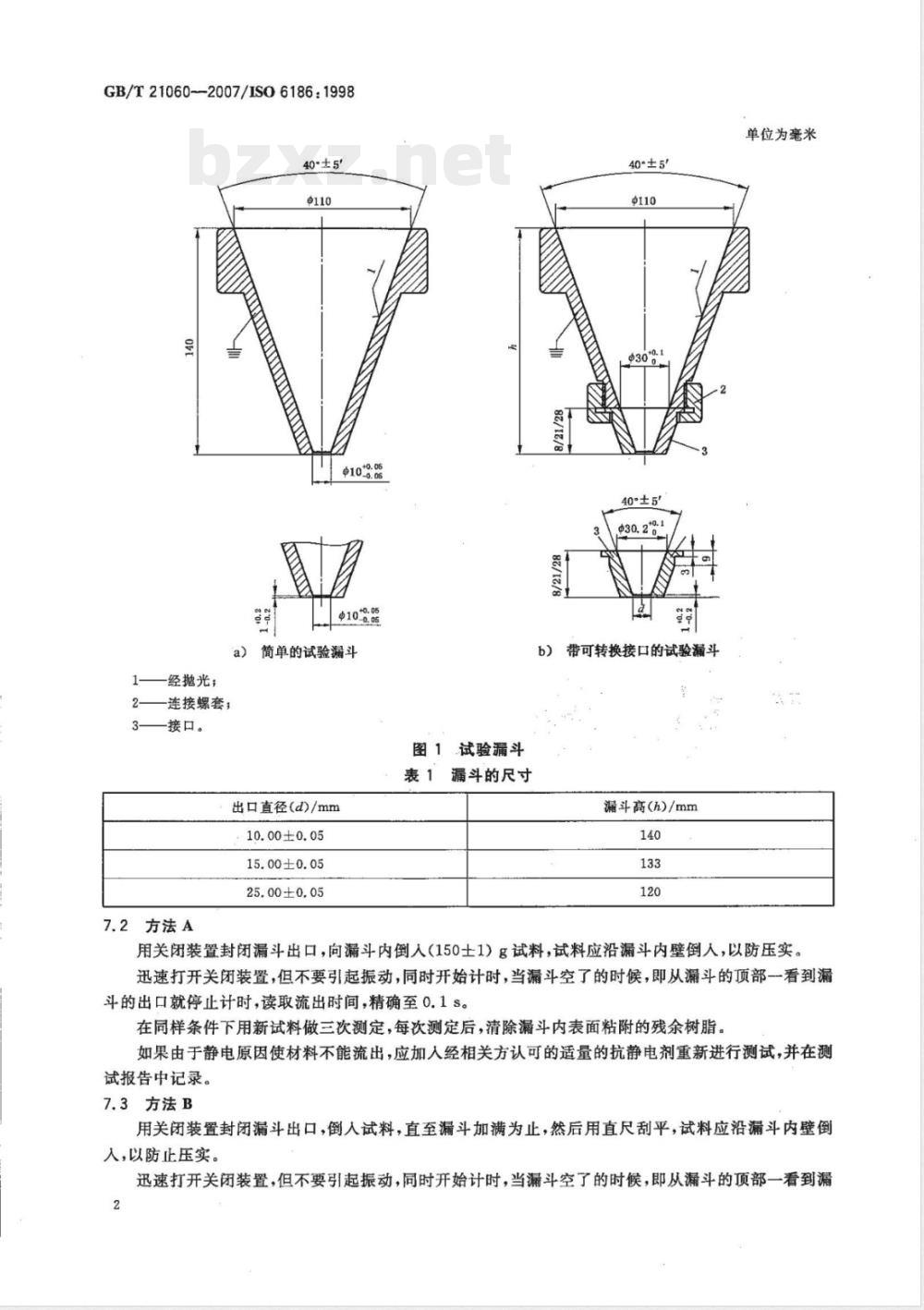

GB/T21060--2007/ISO6186:199840-±5'
a）简单的试验漏斗
经抛光：
连接螺套：
一接口。
出口直径（d）/mm
10.00±0.05
15.00±0.05
25.00±0.05
7.2方法A
图1试验漏斗
漏斗的尺寸
40-± 5
中110
b）带可转换接口的试验漏斗
漏斗高（h）/mm
单位为毫米
用关闭装置封闭漏斗出口，向漏斗内倒人（150士1）g试料，试料应沿漏斗内壁倒人，以防压实。迅速打开关闭装置，但不要引起振动，同时开始计时，当漏斗空了的时候，即从漏斗的顶部一看到漏斗的出口就停止计时，读取流出时间，精确至0.1。在同样条件下用新试料做三次测定，每次测定后，清除漏斗内表面粘附的残余树脂。如果由于静电原因使材料不能流出，应加人经相关方认可的适量的抗静电剂重新进行测试，并在测试报告中记录。
7.3方法B
用关闭装置封闭漏斗出口，倒人试料，直至漏斗加满为止，然后用直尺刮平，试料应沿漏斗内壁倒入，以防止压实。
迅速打开关闭装置，但不要引起振动，同时开始计时，当漏斗空了的时候，即从漏斗的顶部一看到漏2

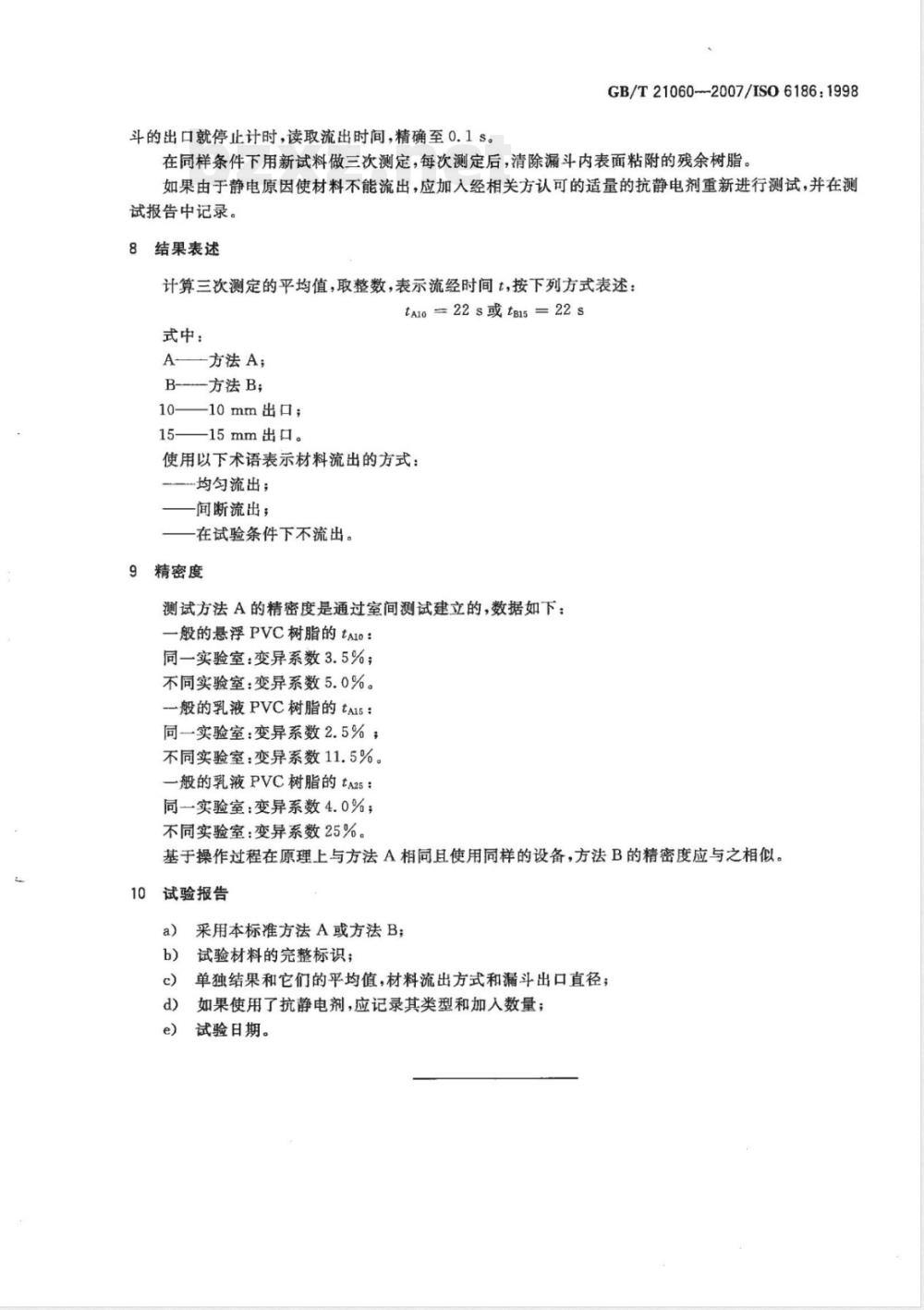

斗的出口就停止计时，读取流出时间，精确至0.1s。GB/T21060--2007/IS06186：1998在同样条件下用新试料做三次测定，每次测定后，清除漏斗内表面粘附的残余树脂。如果由于静电原因使材料不能流出，应加入经相关方认可的适量的抗静电剂重新进行测试，并在测试报告中记录。
8结果表述
计算三次测定的平均值，取整数，表示流经时间，按下列方式表述：tA1022s或t15=22s
式中：
A—方法A；
B-方法B;
10mm出口：
—15mm出口。
使用以下术语表示材料流出的方式：一均勾流出；
间断流出：
在试验条件下不流出。
9精密度
测试方法A的精密度是通过室间测试建立的，数据如下：一般的悬浮PVC树脂的tA1o：
同一实验室：变异系数3.5%；
不同实验室：变异系数5.0%。
一般的乳液PVC树脂的tA15
同一实验室：变异系数2.5%；
不同实验室：变异系数11.5%。
一般的乳液PVC树脂的tA25：
同一实验室：变异系数4.0%；
不同实验室：变异系数25%。
基于操作过程在原理上与方法A相同且使用同样的设备，方法B的精密度应与之相似。10
试验报告
采用本标准方法A或方法B；
试验材料的完整标识；
单独结果和它们的平均值，材料流出方式和漏斗出口直径；如果使用了抗静电剂，应记录其类型和加人数量；试验日期。
