【机械行业标准(JB)】 220kV单相牵引变压器

10529.180
备案号：21740-2007

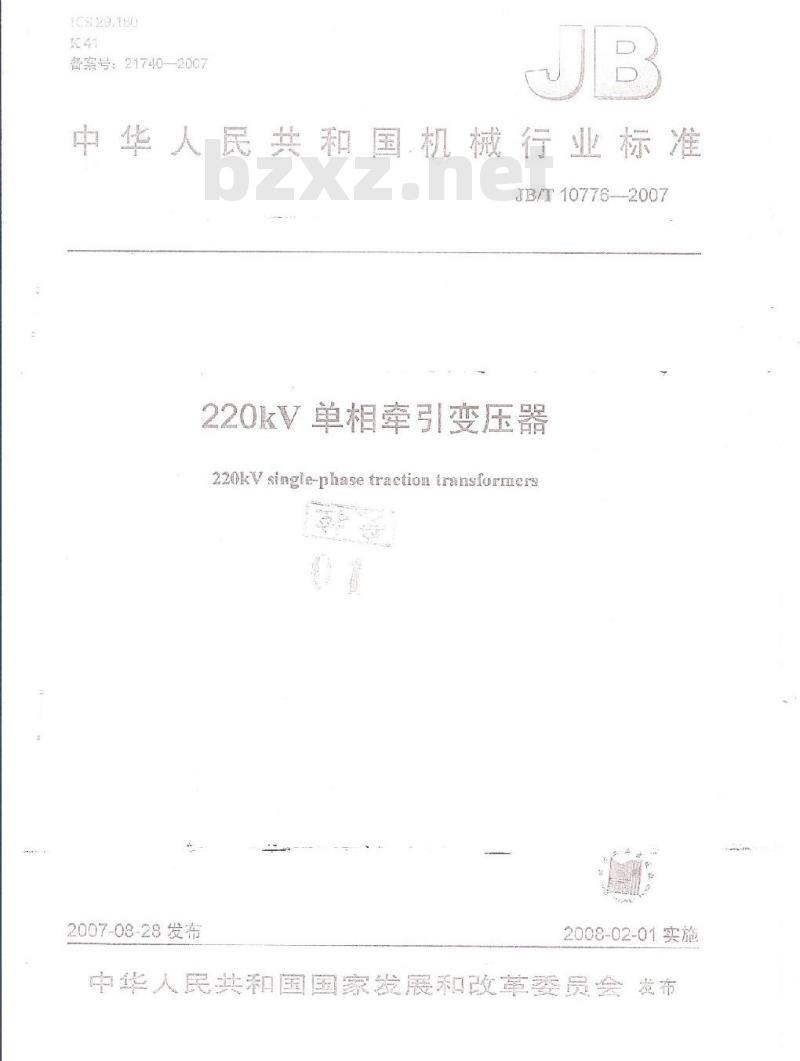

中华人民共和国机械行业标准
JB/T10776-2007
220kV单相牵引变压器
220kV single-phase traction transformers2007-08-28发布
2008-02-01实施
中华人民共和国国家发展和改革委员会发布前育

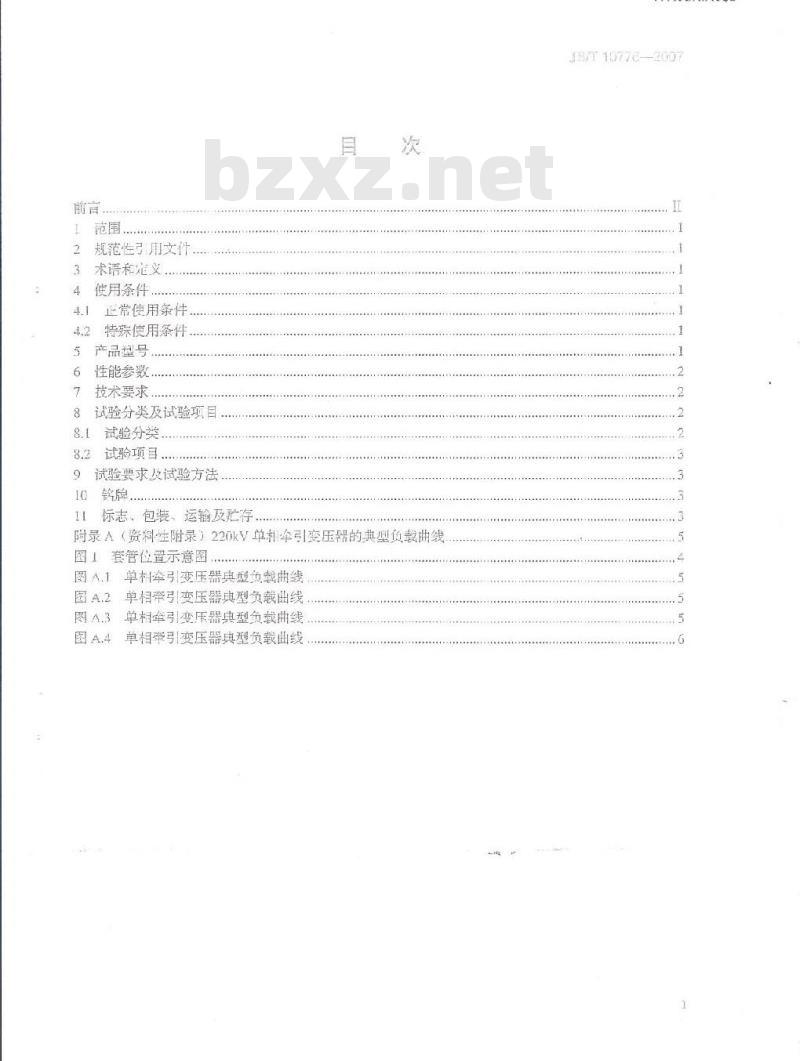

规范性引用文件
术语和定义
使用条件
正常使用条件
特殊使用条件
产品型号
性能参数…
技术要求
试验分类及试验项目
8.1试验分类
8.2试验项目.
9试验要求及试验方法
10铭牌.
11标志，包装、运输及贮存
附录A（资料性附录）220kV单相牵引变压器的典型负载曲线图1套管位置示意图：
图A.1单料牵引变压器典型负载曲线图A.2单相牵引变压器典型负载出线，图A.3单相牵引变压器典型负载曲线图A.4单相牵引变压器典型负载曲线-TKAONTKAca-
13/T10770-0007
JB/T10776-2007

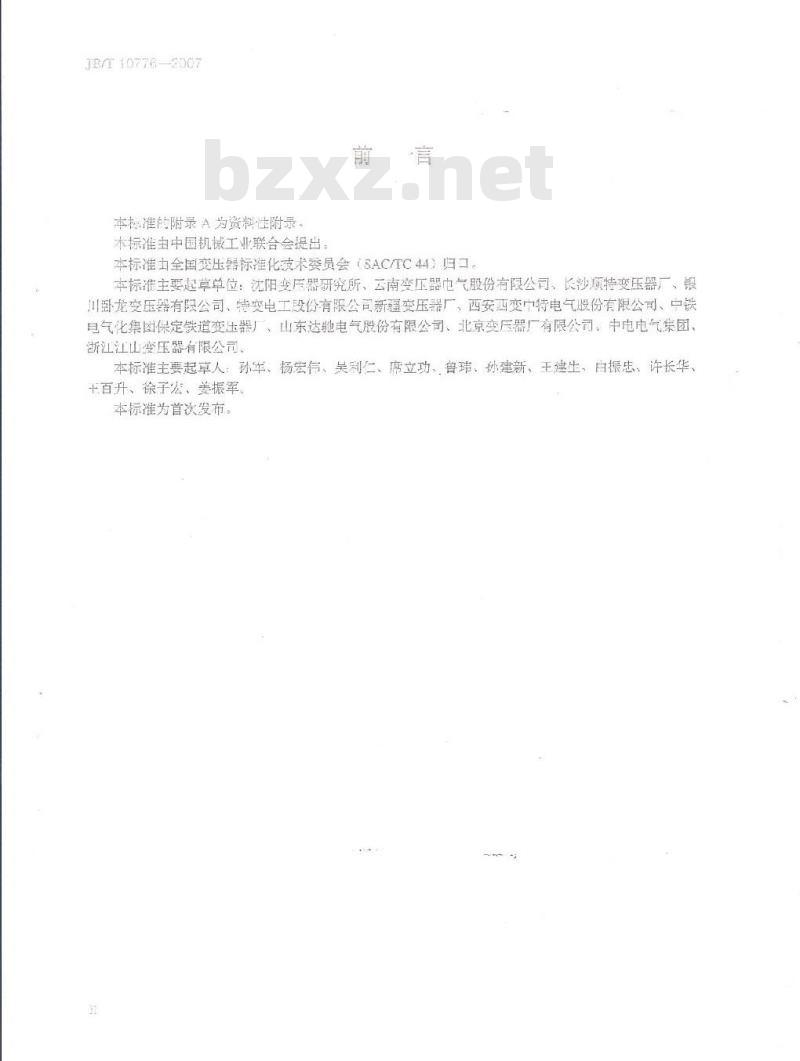

本标准的附录A为资料性附录
本标准由中国机械工业联合会提出前信
本标准由全国变压器标准化技术委员会（SAC/TC44）归口。本标准主要起草单位：沈阳变压器研究所、云南变压器电气股份有限公司、长沙顺特变压器厂、银川卧龙变压器有限公司、特变电工股份有限公司新疆变压器厂、西安西变中特电气股份有限公司、中铁电气化集团保定铁道变压器厂、山东达驰电气股份有限公司、北京变压器厂有限公司、中电电气集团、浙江江山变压器有限公司。
本标准主要起草人：孙年、杨宏信、吴利仁、席立功、鲁玮、孙建新、王建生、由振忠、许长华、十百升、徐子宏、姜振军、
本标准为首次发布。

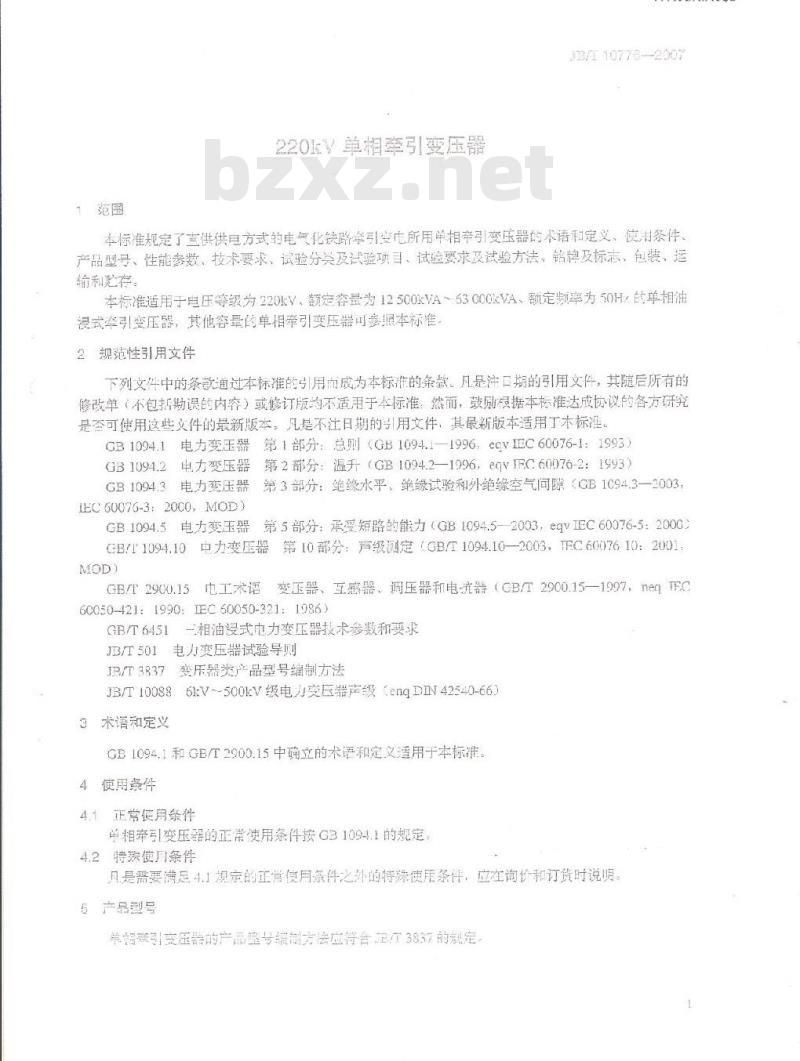

220kV单相牵引变压器
-T KAONT KAca-
JB/110776--2007
本标准规定了直供供电方式的电气化铁路牵引变电所用单相牵引变压器的术语和定义、使用条件、产品型号、性能参数、技术要求、试验分类及试验项目、试验要求及试验方法、铭牌及标志、包装、运输和定存
本标准适用于电压等级为220kV、额定容量为12500kVA~53000kVA、额定频率为50Hz的单相油浸式牵引变压器，其他容量的单相牵引变压器可参照本标准。2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注口期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准：然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用工木标准。GB1094.1电力变压器第1部分：总则（GB1094.1—1996：egVEC60076-1：1993）GB1094.2电力变压器第2部分：温升（GB1094.2—1996，eqVIFC60076-2：1993）群第3部分：绝缘水平、绝缘试验和外绝缘空气问隙（GB1094.3一2003GB1094.3电力变压器
EC60076-3：20C0,MOD)
弄第5部分：承受短路的能力（GB1094.5-—2003，eqVEC60076-5：2000）GB1094.5电力变压器
GB/T1094.10
GB/T2900.15
中力变压器第10部分：声级测定（GBT1094.10—2003，TEC6007610：2001电工术语变压器、互感器、调压器和电抗器（GB/T2900.15一1997，negFC60050-421:1990EC60050-321:1986)GB/T6451
相油浸式电力变压器技术参数和要求电力变压器试验导则
JB/T501
JB/T3837
变压器产品型号编制方法
JB/T100886kV~-500kV级电力变压器声级（engDIN42540-66）3术语和定义
GB1094.1和GB/T2900.15中确立的术语和定义适用于本标准。4使用条件
4.1正常使用条件
单相牵引变压器的正常使用条件按GB1094.1的规定4.2特获使用条件
凡是需要满足4.1规定的正常使月条件之外的特殊使用条件，应在询价和订货时说明。5产品型号
单相举引变压器的产品量号编制方法应符合正3837的规定J871107782607

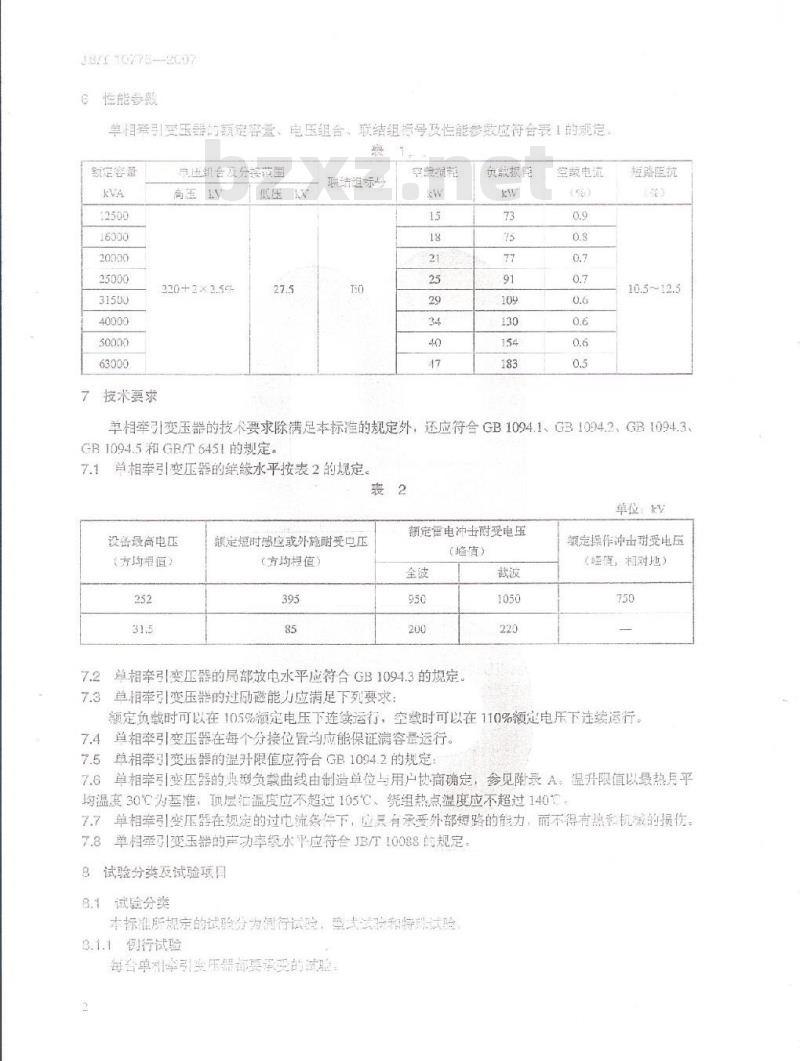

6性能参数
单相引变压器的颠定容量、电压组合、联结组标号及性能参数应符合表1的规定泰
额定容量
7技术要求
黄压组台及分接范围
高压V
220+2X2.5%此内容来自标准下载网
低压kv
联结组标号
空数损耗
负数损耗
空裁电流
短路阻抗
10.5~12.5
单相牵引变压器的技个要求除满足本标准的规定外，还应符合GB1094.1、GB1094.2、GB1094.3、GB1094.5和GB/T6451的规定。
7.1单相率引变压器的维缘水平按表2的规定。表2
单位：ky
设备最高电压
（方均根值）
额定短时感应或外施耐受电压
（方均根值）
额定雷电冲士耐受电压
(峰值）
单相牵引变压器的局部放电水平应符合GB1094.3的规定。7.2
单相牵引变压器的过励磁能力应满足下列要求：7.3
额定操作冲击耐受电压
（蜂值，相对地）
额定负载时可以在105%额定电压下连续运行，空载时可以在110%额定电压下连续运行。7.4单相牵引变压器在每个分接位置均应能保证满容量运行。7.5单相率引变压器的温升限值应符合GB1094.2的规定：7.6单相率引变压器的典型负载曲线由制造单位与用户协商确定，参见附录A。温升限值以最热月平均温度30℃为基准，顶层油温度应不超过105℃、绕组热点温度应不超过140℃。77单相牵引变压器在规定的过巾流务件下，应具有承受外部短路的能力，而不得有热和机报的损伤。7.8单相牵引变压器的声动率级水平应符食JB/T10088的规定8试验分类及试验项目
8.1试验分类
本标准所规定的试验分为例行试验，型式试验和特试验8.1.1-例行试验
每台单利牢引变压需都要实受的试验2
812型式试验
-TT KAONT KAca-
38/T10776--2007
在一台有代衰性的草相童引变压器上所进行的试验，以证明被代表的单相幸变压器也符合规定要求但刻行试险禁外）
全，如票单相牵引度压警在款定直和结构方面完全相同，认为其中一台可以代表，若一台章相幸引变压器在额定值或其他特性与其余单相案引变压器的差异不大时，对其所做的型式试意也可认为有效，其整异应出制造单位和用户办设进行规定。
8.1.3特殊试验
除例行试验和型式试验外，按制造单位和用户协议所进行的试验8.2试验项目
8.2.1须行试验
8）绕组电L测量（见JBTS01）：b）电压比测量和联结组标号检定（见JB/T501）c）短路阻抗和负载拍耗测量（见JBT501）：d）空载中流和空载损耗测量（见JB/T501)：e）绕组对地绝缘电阻和绝缘系统电容的介质损耗因数（tan8）的测量（见JB/T501)：f）操作冲击试验（见9.1.3)；
g）雷电全波冲击试验（见9.1.3）；h）外施耐压试验（见GB1094.3）：1)感应电压试验（见9.1.3）；
j)绝缘油试验（见JB/T501)。
8.2.2型式试验
a）温升试验（见GB1094.2）：
6）雷电截波冲击试验（见9.1.3）心）油箱机械强度试验（见JB/T501)。8.2.3特殊试验
n）短路承受能力试验（见GB1094.5）；b2声级测定（见GB/T1094.10）：c）空载电流谐波测量（见JB/T501)：d）长时间空载试验（见GRT6451）：e）过负载能力试验（见9.1.2）。注：上述所有试验顺序并非标准规定的顺序。9试验要求及试验方法
9.1.1单相牵引变压器试验的一般要求按GP1094.1的规定，9.1.2单相牵引变压器的过负载能力试验按相应的划负载出线进行9.1.3单相牵引变压器的操作冲击试验、電电冲击试验和感应电压试验应在每个端子上分别进行，试验方法按GB1094.3的规定。
10铭牌
单相率变压器的铭牌应符台CB109-4.1的规定11、标志、包装、运输及贴存
11.1单相本利变压幕前检志、包装、运输及忙存应符台C/T451的规定、JB/T107762007
11.2单和牵引变压导的套管位量一超如图1所示图1
套管位置示意图
附录A
（资料性附录）
220kV单相擎引变压器的典型负载自线220kV单相牵引变压器的典型负载曲线见图A.1~图A.4。300%
152告
其中：对于单线：5=0.5：
对」复线，-0.6
图A.1单相率引变压器典型负载曲线2500
单相牵引变压器典型负载由线
图A.3单相弯引变压器典型负载电线6675
-iKAoNiKAca-
JB/T10776-2007
JB/T10776--2007
图A.4单相率引变压器典型负载曲线1416
