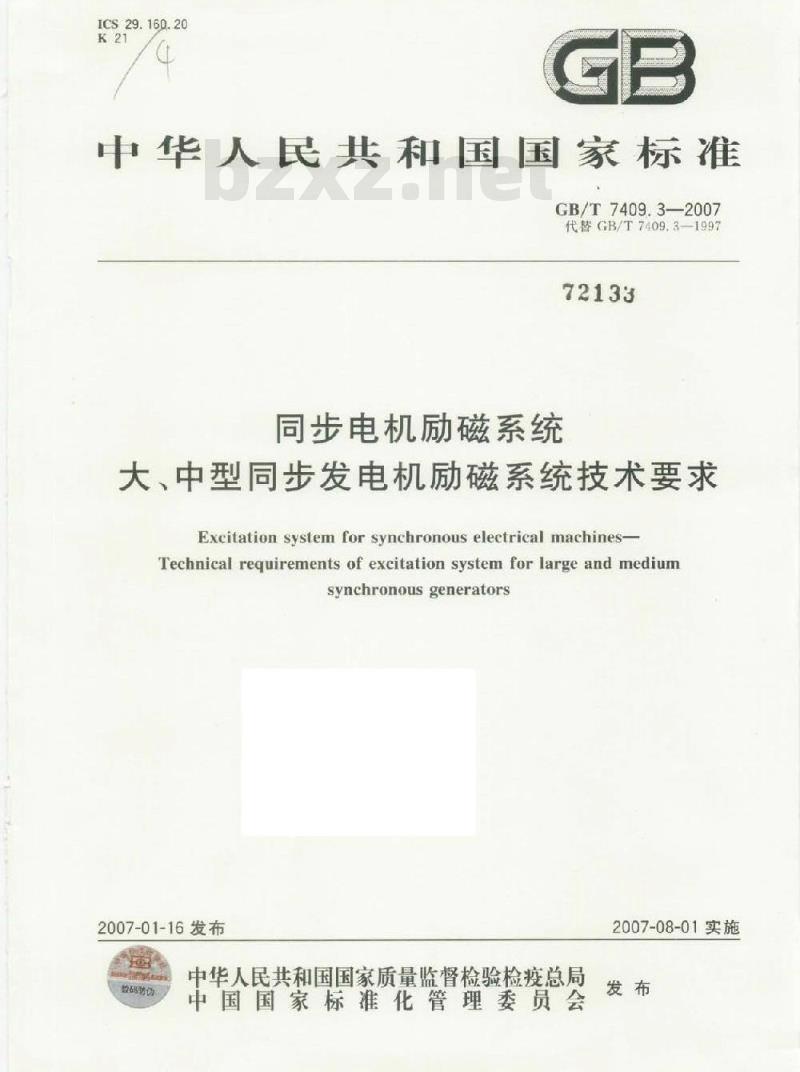

【国家标准(GB)】 同步电机励磁系统大、中型同步发电机励磁系统技术要求

ICS29.160.20
中华人民共和国国家标准
GB/T7409.3—2007
代替GB/T7409.3-1997
同步电机励磁系统
大、中型同步发电机励磁系统技术要求Excitation system for synchronous electrical machines-Technical requirements of excitation system for large and mediumsynchronousgenerators
2007-01-16发布
效码防伤
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
2007-08-01实施

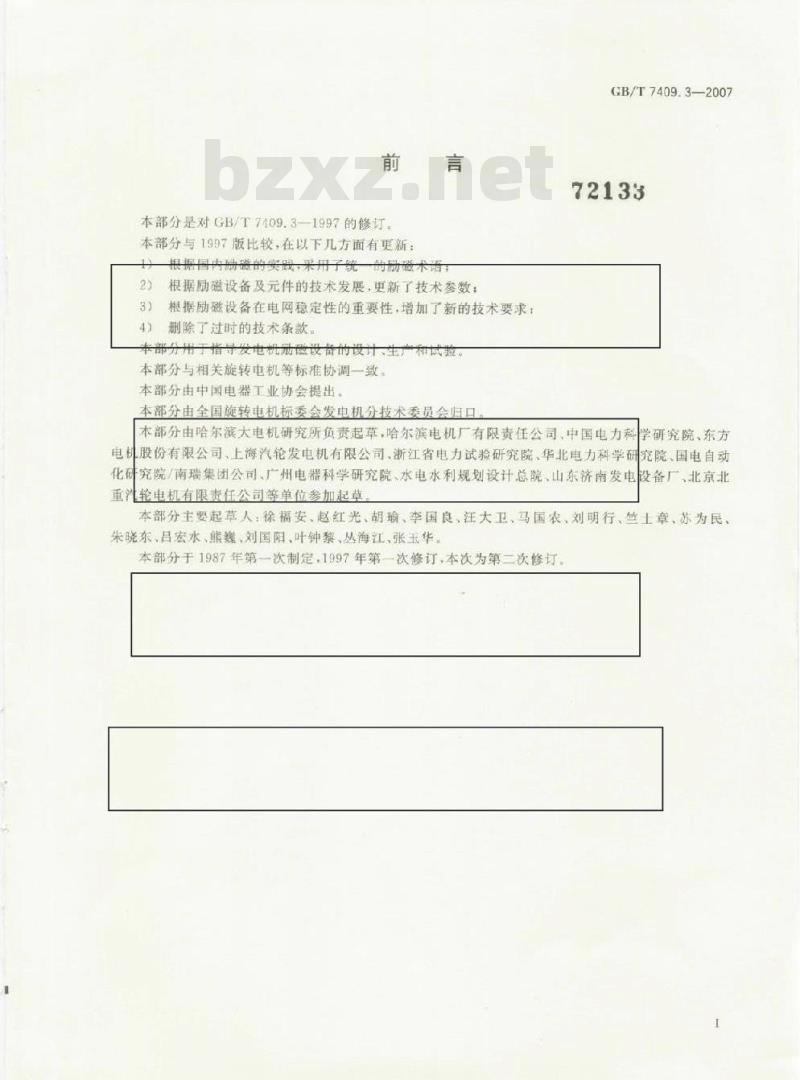

本部分是对GB/T7409.3-1997的修订本部分与1997版比较，在以下几方面有更新：根据国内励碰的实哦，采用子统一的励磁术语根据励磁设备及元件的技术发展，更新了技术参数；2
3）根据励磁设备在电网稳定性的重要性，增加了新的技术要求；4）删除了过时的技术条款。
本部分用于指导发电机励微设备的设计生严和试验本部分与相关旋转电机等标准协调一致。本部分由中国电器工业协会提出。本部分电全国旋转电机标委会发电机分技术委员会归口GB/T7409.3—2007
本部分由哈尔滨大电机研究所负责起草，哈尔滨电机厂有限责任公司、中国电力科学研究院、东方电机股份有限公司、上海汽轮发电机有限公司、浙江省电力武验研究院、华北电力科学研究院、国电自动化码究院/南瑞集团公司、广州电器科学研究院、水电水利规划设计总院、山东济南发电设备厂、北京北重汽轮电机有限责任公司等单位参加起草本部分主要起草人：徐福安、赵红光、胡瑜、李国良、汪大卫、马国农、刘明行、竺士章、苏为民、朱晓东、吕宏水、熊巍、刘国阳、叶钟黎、丛海江、张玉华。本部分于1987年第一次制定，1997年第一次修订，本次为第二次修订1范围

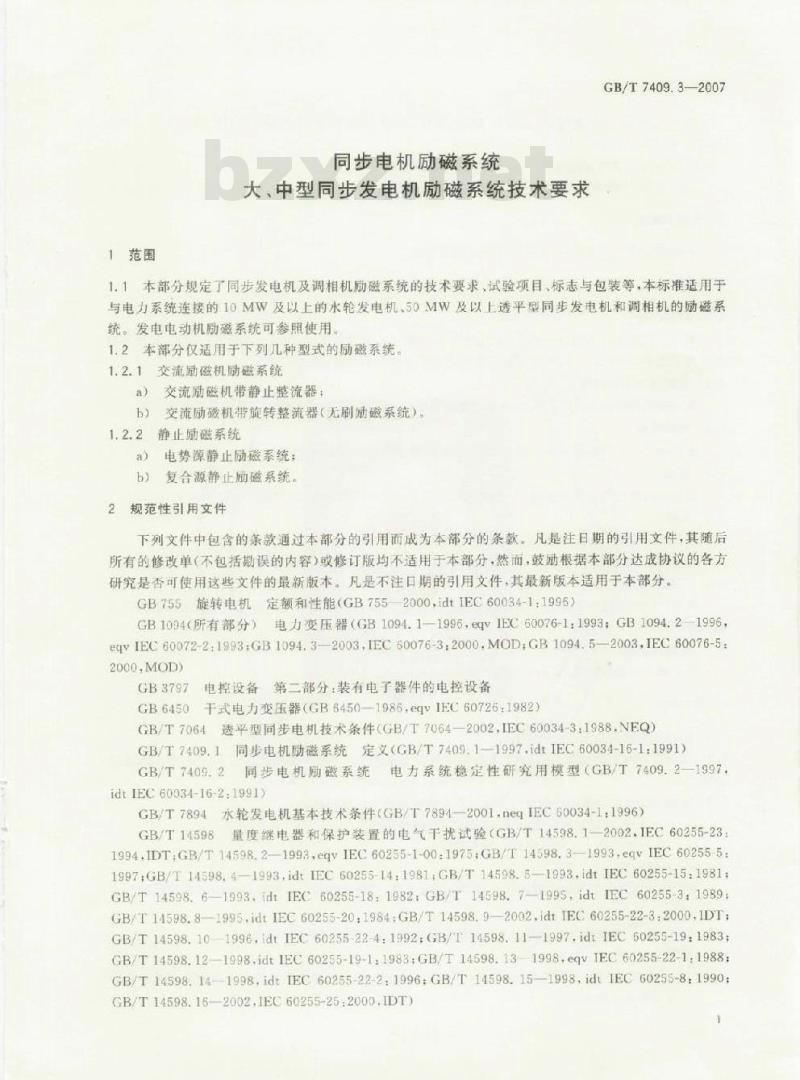

同步电机励磁系统
大、中型同步发电机励磁系统技术要求GB/T7409.3—2007
11本部分规定了同步发电机及调相机励磁系统的技术要求，试验项目、标志与包装等，本标准适用于与电力系统连接的10MW及以上的水轮发电机、50MW及以上透平型同步发电机和调相机的励磁系统。发电电动机励磁系统可参照使用1.2本部分仅适用于下列几种型式的励磁系统。1.2.1交流励磁机励磁系统
a）交流励磁机带静止整流器：
b）交流励磁机带旋转整流器（无刷励磁系统）。1.2.2
静止励磁系统
电势源静止励磁系统；
复合源静止励磁系统。
2规范性引用文件
下列文件中包含的条款通过本部分的引用而成为本部分的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本部分，然而，鼓励根据本部分达成协议的各方研究是否可使用这些文件的最新版本。凡是不注口期的引用文件，其最新版本适用于本部分。GB755旋转电机定额和性能（GB755-2000idtIEC60034-1：1996）GB1094（所有部分）电力变压器（GB1094.1—1996eqVIEC60076-1：1993：GB1094.2-1996，eqVIEC60072-2:1993:GB1094.32003,IEC60076-3.2000.MOD;GB1094.5-2003.IEC60076-5:2000.MOD)
GB3797
电控设备第二部分：装有电子器件的电控设备干式电力变压器（GB6450—1985，eqvIEC60726：1982）GB6450
GB/T7064透平型同步电机技术条件（GB/T7064-2002IEC60034-3：1988，NEQ）同步电机励磁系统定义（GB/T7409.1—1997.idtIEC60034-16-1：1991）GB/T7409.1
GB/T7409.2
同步电机励磁系统电力系统稳定性研究用模型（GB/T7409.2-1997idtIEC60034-16-2:1991)
GB/T7894水轮发电机基本技术条件（GB/T7894-2001.neIEC60034-1：1996）GB/T14598量度继电器和保护装置的电气干扰试验（GB/T14598.1-20021EC60255-231994.IDT:GB/T14598.2-1993.eqvIEC60255-1-00:1975:GB/T14598.3—-1993,eqvIEC60255-5:1997.GB/T14598.4-1993.idtIEC60255-14:1981+GB/T14598.5-1993,idtTEC60255-15:1981:GB/T14598.6-1993:idt TEC60255-18:1982:GB/T14598.7-1995,idtIEC 60255-3:1989:GB/T14598.81995.idtIEC60255-20.1984:GB/T14598.9—2002.idtIEO60255-22-32000.1DT:GB/T14598.101996.idtIEC60255-22-4:1992:GB/T14598.11-1997.idtIEC60255-19:1983:GB/T14598.121998.idt1EC60255-19-1.1983:GB/T14598.131998.eqvIEC60255-22-1.1988:GB/T14598.14-1998,idtIEC60255-22-2:1996:GB/T14598.15--1998,idtIEC60255-8:1990:GB/T14598.16—2002.1EC60255-25:2000IDTGB/T7409.3—2007
GB/T18494.1
idt[EC61378-1:1997)
变流变压器
GB50150%电气安装工程
第1部分：工业用变流器变压器（GB/T18494.1-2001电气设备交接试验标准
JB/T7784透平同步发电机用交流励磁机技术条件3术语和定义
本标准使用GB/T7409.1中规定的术语和定义4使用条件
环境温度
最高环培温度应不超过+
的温度变化率，应不大于
4.2环境空气相对湿度
内的平均温度下超过不低手
流器采用水冷冷却方式，最低温度十5%生环境
运行地点的最湿月月寸最高相对显度应不超过90%，同时该月月平的最低温度不高于25℃4.3气体污染
运行地点应无导
电或爆炸尘埃，无廣博金属或破环绝缘的气体或蒸汽。4.4振动
的提动务件+抗动频率范围为10 Hz-150H时振动加速应子大手日m/s。运行地点所允
4.5海拔
运行使用地点
发高度不超过工
当运行使用地回海发超过1000m助，应考虑海拔升高对励微系统的影响。4.6厂用电条件此内容来自标准下载网
额定值的
厂用直与
交流电源电压偏差不超过额定值的+10%~15%，交流电源频率偏差不超过
4.7安装倾斜度
对于垂直安装的
基本性能
安装倾条度不得超过5%
5的不关要求，
动磁系统应满足GB
和电流不超过其额定值的1.1倍时.励磁系统应能保证能长期连续当同步发电机的励磁电
励磁顶值电压倍数应根据电网保及发中机在中网中的地代a
100MW及以上汽轮发电机般为L8倍b)
50MW及以上水轮发电机一般为2倍：其他一般为1.6信。
对于励磁电源取自发电机端的电势源静止励磁系统，其励磁顶值电压倍数应按80%的发电机额定电压计算。
5.4励磁系统的项值电流应不超过2倍额定励磁电流，充许持续时间应不小于1055.5励磁系统标称响应规定如下：a）50MW及以上水轮发电机和100MW及以上的汽轮发电机励磁系统的标称响应不低于每秒2倍额定励磁电压：
6》其他不低于每秒1倍额定励磁电压。GB/T7409.3-2007
5.6励磁系统的自动电压调节功能应能保证在发电机空载额定电压的70%~110%范围内稳定、平滑地调节。
5.7励磁系统的手动励磁调节功能应能保证同步发电机励磁电流在空载励磁电流的20%到额定励磁电流110%范围内稳定地平滑调节。5.8同步发电机在空载运行状态下，自动电压调节器和手动励磁调节器的给定值变化引起发电机电压变化的速度在每秒0.3%~1%的发电机额定电压之间。5.9励磁系统应保证同步发电机无功电流补偿率（无动电流调差率）的整定范围不小于士15%。5.10励磁系统应保证同步发电机端电压的静差率不大于士1%5.11励磁系统应保证在发电机空载运行状态下频率变化为额定值的1%时，端电压变化率不大于额定值的±0.25%
发电机电压给定阶跃量为主10%时发电机电压超调量应不大于阶质5.12在空载额定电压情克
量的50%振荡次数不
，调节时间不超过10s
电压起励时，自动电压调节器应保证其端电压超调量不得超过额定值的5.13当同步发电机
不超过3次，调节时间应不超
15%，电压振荡次数
5.14在额定功率
机突然电额定负尚后，发电机电压超调量不大于古%额定值，振荡次当发电
节时门不大于10
数不超过3次，调
自动电压
按用户要求可以全部或部分装设以下附加功能：的斯线保护，
电压互
无功电
过励限
欠励限
VHZ阳制：
电力系统
过励保护
定子电流限
得(PSS)：
其他附加功能
负领定值时，励磁绕组两端所加的整流电压数大时值不应大于规定的励当励磁电流小于
磁绕组出厂试验电压幅值
同步发电机励磁回路质转子过电压保护，保护发电机转子和励微装置本身。励磁系统应有灭磁功能，能在正常和下述非止常工况下可靠的天磁a)
发电机运行在系统中，其励磁电流不超过额定值，定工回路外部短路或内部短路：发电机空误强励（继电保护动作）by
励磁系统中的功率整流器，其完余度可按全部功率整流器的并联支路中有一个支路退出运行后，剩余支路仍能满足发电机的所有运行工况要求，功率整流装置的均流系数应不小于0.85选用励磁变压器时应有以下考虑：5.20
变压器的容量应按照GB/T18494.1考虑整流器产生的特征及非特征谐波损耗使变压器产生附加发热的影响：
励磁变压器的原、副边绕组间应设有屏蔽层，并可靠接地：b
选用干式变压器时，变压器柜体防护等级不宜高于IP21。静止励磁系统应能可靠起励，起励电源可采用直流或交流整流电源5.21
GB/T7409.3-—2007
5.22励磁系统应设有必要的信号及保护，以监视励磁系统运行状态和防止故障。3对励磁系统及其部件绝缘耐电压试验能力的要求：5.23
a）与发电机磁场绕组直接联结或经整流器相联结的电气组件（交流励磁机见JB/T7784），当额定励磁电压等于或小于500V时·其出厂试验电压值为10倍额定励磁电压，最低不小于1500V.而当额定励磁电压大于500V时，其出厂试验电压为2倍额定励磁中压加4000V现场交接试验电压为出厂试验电压参照GB50150：b)
试验电压以波形畸变系数不大于5%的工频交流正弦电压有效值计，耐电压时间为1m对其余不与励磁绕组直接连接的电气与电子组件的要求按照GB3797的规定执行。同步发电机在额定工况下运行时，励磁系统各部位的温升不得超过表1所列数据。其余按照GB6450.GB3797、GB1094和GB/T18494.1四项标准规定。表工励磁系统备部位温升限值
温升限值/K
各部位名称
变压器
铜母线友
连接处
铝母线及
连接处
电阻元件
绝缘导线
连接处
无保护层
有和铜保护层
有银保护层
连接处
距外表面30mm处的空气
电路板上的电阻表面
硅整流元件（与散热器接合处）晶闸管（与散热器接合处）
熔断器连接处
级绝缆
励磁系统屏柜的噪声应不大于80dB(A)。励磁系统年强迫切除率应不大于0.2%电力系统稳定器应满足下述要求：a
H级纯续
测试方法
理置式检温计法
温度计法
红外线测温法
热像仪法
有快速调节机械功率要求的机组应选择具有防止反调功能的电力系统稳定器模型：应提供试验用信号接口：
具有输出限辐功能：
具有手动和自动投、切功能：
当采用转速信号时应具有衰减轴承扭振信号的滤波措施。5.28励磁系统模型符合GB/T7409.2。6试验
6.1试验分为型式试验、出厂试验与现场试验。6.2试验项目见表2，在制造厂与用户协商后可增加或略去某些出厂试验和现场试验项目4
试验项目
励磁系统各部件的绝缘耐压试验表2试验项目
型式试验
自动电压调节器各单元及附加单元静态特性试验以及总体静态特性试验
操作控制回路动作试验
励磁系统各部件温升试验
功率整流器均流试验
噪声的测定
用模拟方法检验保护及监视装置自动电压调节电压整定范围的测定手动励磁调节整定范围的测定
静差率的测定
无功电流补偿率的测定
自动电压调节/手动励感调节切换试验转子过电压保护装置试验
灭懿试验
用负荷试验
发电机空载状态下，电压阶跃响应试验励磁变压器试验
交流励磁机和水磁副励磁机试验带自动电压调节器的同步发电机频率交化1%时端电压变化率的测定
检测各附加功能整定与动作正确性起励试验
励磁系统顶值电压，标称响应与电压响应时间的测定
电力系统稳定器试验
励磁系统模型参数确认试验
励磁系统环境和电磁兼容试验
为交接试验
为特殊试验，有需要时协商进行标志、包装、运输及贮存
7.1标志
7.1.1产品标志
产品铭牌内容应包括：
a）产品名称：
GB/T7409.3-2007
出广试验
交接试验
GB/T7409.3-2007
b）产品型号：
技术条件编号：
出厂编号：
审造年月：
制造厂名。
包装标志
包装箱外部应注明下列标志：
收货单位名称：
收货单位地址：
产品名称：
出厂编号：
制造厂名称：
制造厂地址：
标注防雨、防
产品净质
串索位置
装期从出
便运辑
击位置等标记：
必须保证产品在忙存、运辅过程中不受机械损伤，并有防丽、防尘、防潮能力。产品包品包装
为1年
随机技术
随机文行
产品合
包括：
包括励磁系统主要设备参数表，励磁系统模型和推荐参数励磁系统使用、原理、产品说明
维护等项）
e插安装图
产品装配
产品接线图
电气原理图
交货明细表
产品出厂试验
运输与题存
产品运输过程中，不气有教烈振动撞击和倒置。某些部件对运输温度有特殊要求时应注明，以#时采取措施
产品运到工地后，应按制造广规定贮存。无制造厂规定的应贮存在有掩蔽的干燥库房内库房
条件应符合4.1、车.2、4.3、4.4的规定。长期存放时应按产品技术茶件进行维护。8产品质量保证期
参照GB/T7894和GB/T7064执行。用户的特殊要求
若用户对励磁系统有特殊要求时，应由制造厂与用户协商确定。6
