JB/T6381《锥密封焊接式管接头》按连接型式分为四个部分：第1部分：锥密封焊接式直通管接头；第2部分：锥密封焊接式直通55°非密封管螺纹管接头；一第3部分：锥密封焊接式直通55°密封管螺纹管接头；一第4部分：锥密封焊接式直通60°密封管螺纹管接头。本部分是JB/T6381的第4部分。
本部分代替JB/T6381.4一1992《锥密封焊接式直通锥螺纹管接头》。本部分与JB/T6381.41992相比，其技术内容没有变化，仅做了编辑性的修改。本部分由中国机械工业联合会提出。本部分由机械工业冶金设备标准化技术委员会归口。本部分起草单位：西安重型机械研究所。本部分主要起草人：刘勇。
本部分所代替标准的历次版本发布情况：-JB/T6381.4—1992。

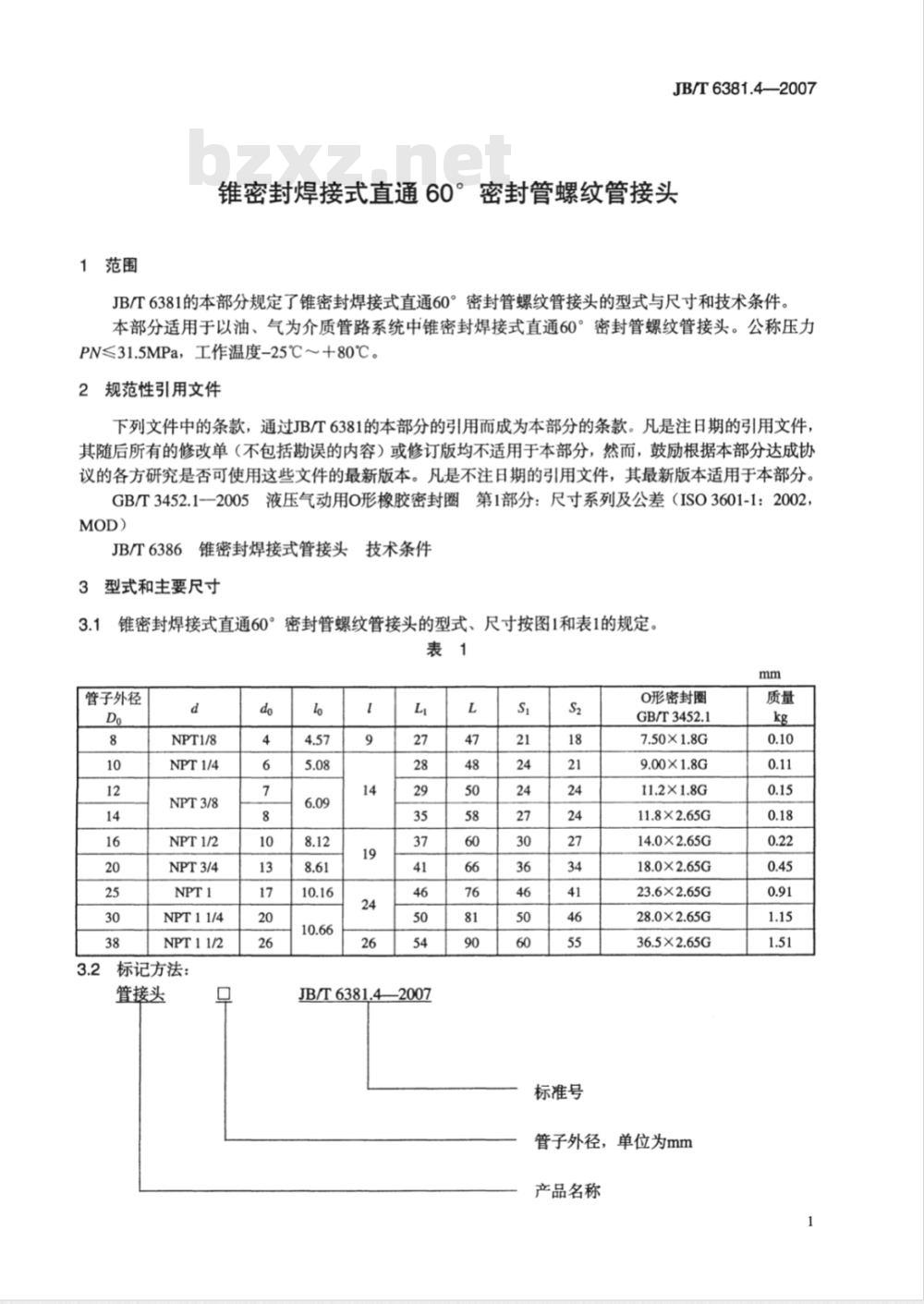

1范围
JB/T6381.4—2007
密封焊接式直通60。密封管螺纹管接头JB/T6381的本部分规定了锥密封焊接式直通60°密封管螺纹管接头的型式与尺寸和技术条件。本部分适用于以油、气为介质管路系统中锥密封焊接式直通60°密封管螺纹管接头。公称压力PN≤31.5MPa，工作温度-25℃～十80℃。2规范性引用文件
下列文件中的条款，通过JB/T6381的本部分的引用而成为本部分的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本部分，然而，鼓励根据本部分达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本部分。GB/T3452.1一2005液压气动用O形橡胶密封圈第1部分：尺寸系列及公差（ISO3601-1：2002，MOD)
JB/T6386锥密封焊接式管接头技术条件3型式和主要尺寸

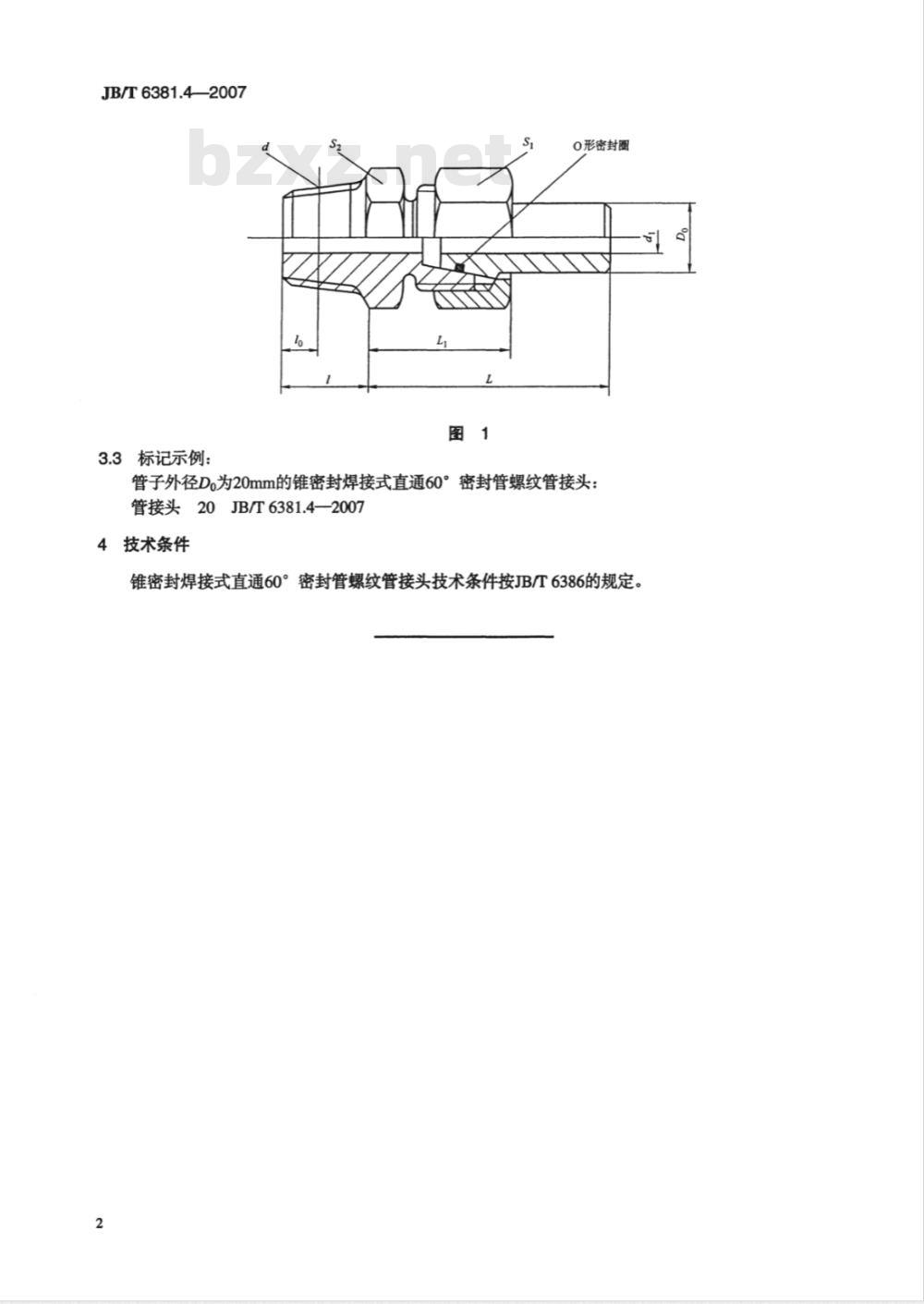

锥密封焊接式直通60°密封管螺纹管接头的型式、尺寸按图1和表1的规定。表1
管子外径
NPT1/8
NPT1/4
NPT3/8
NPT1/2
NPT3/4
NPT11/4
NPT11/2bzxz.net
2标记方法：
管接头
JB/T6381.42007
标准号
O形密封圈
GB/T3452.1
7.50×1.8G
9.00×1.8G
11.2×1.8G
11.8×2.65G
14.0X2.65G
18.0×2.65G
23.6×2.65G
28.0×2.65G
36.5×2.65G
管子外径，单位为mm
产品名称
JB/T6381.4—2007
3.3标记示例：
O形密封圈
管子外径Do为20mm的锥密封焊接式直通60°密封管螺纹管接头：管接头20JB/T6381.4—2007
4技术条件
锥密封焊接式直通60°密封管螺纹管接头技术条件按JB/T6386的规定。2
