【机械行业标准(JB)】 锥密封胶管总成 55°非密封管螺纹锥接头

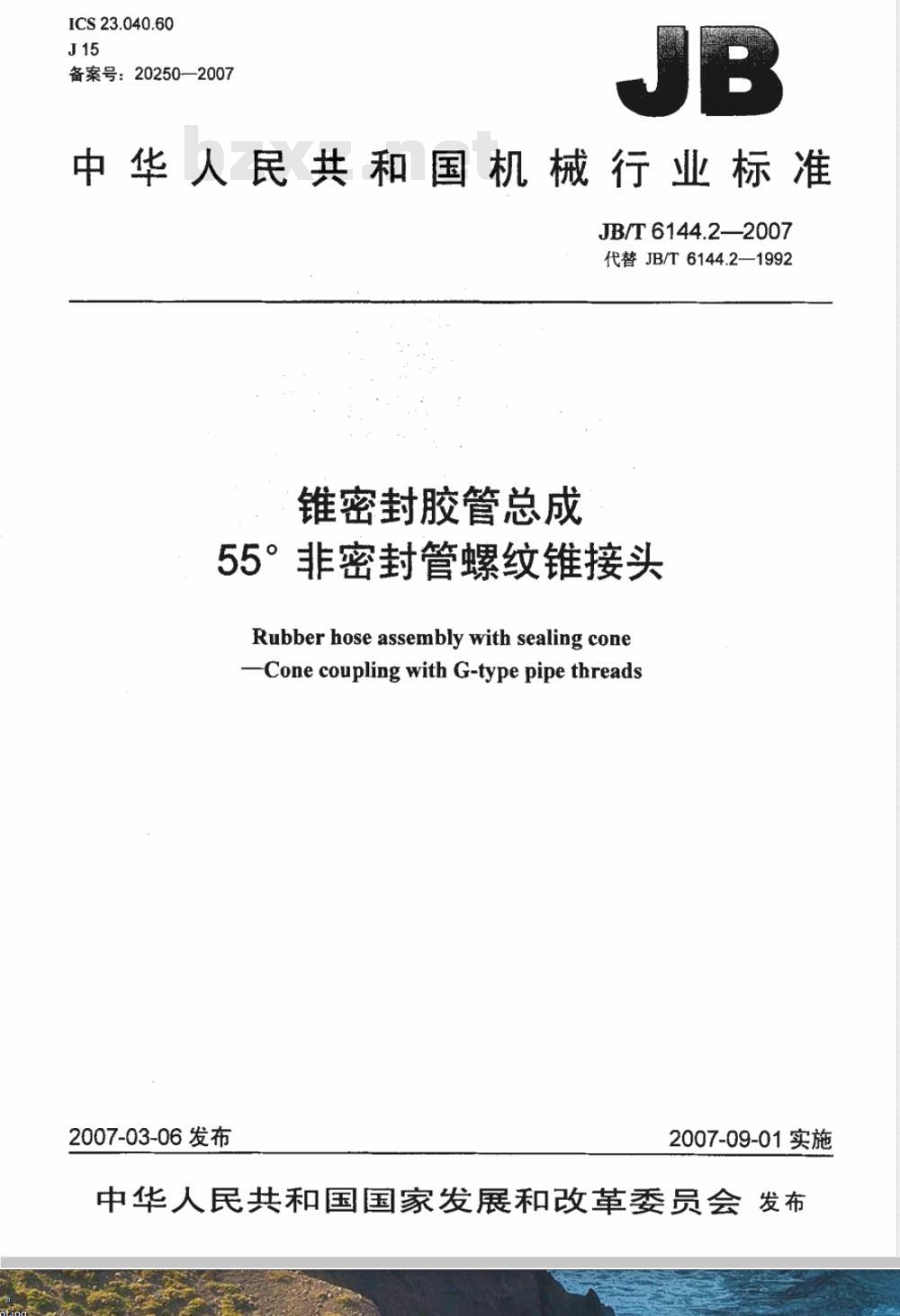

ICS23.040.60
备案号：20250—2007
中华人民共和国机械行业标准
JB/T6144.2—2007
代替JB/T6144.2-1992
锥密封胶管总成
55°非密封管螺纹锥接头
Rubber hose assembly with sealing coneCone coupling with G-type pipe threads2007-03-06 发布
2007-09-01实施
中华人民共和国国家发展和改革委员会发布前言
.......

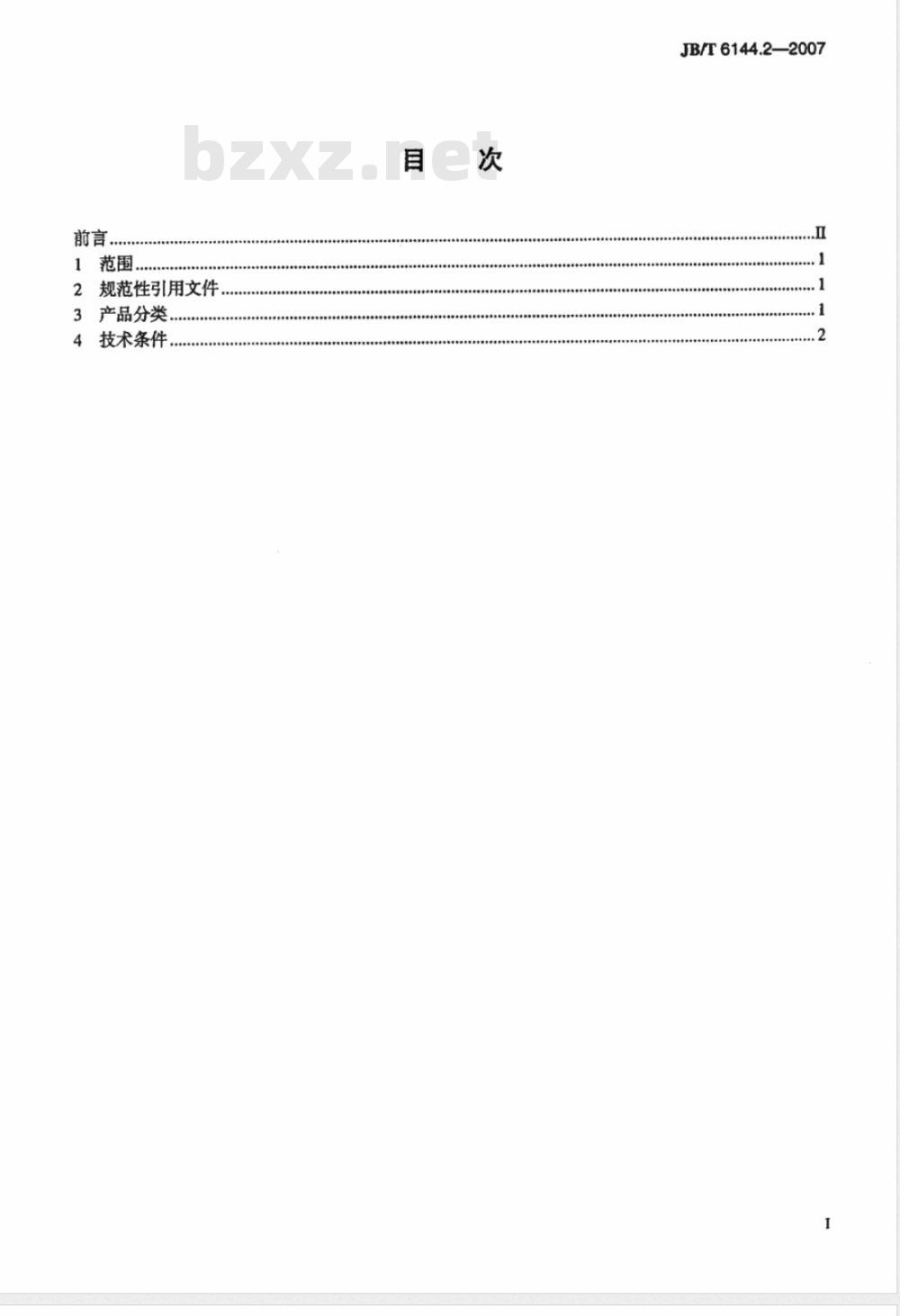

规范性引用文件
产品分类，
4技术条件..
JB/T6144.2—2007
00060.000000000090.000000000000.100000000:0.0000000000000000000000000:000009JB/T6144.2—2007

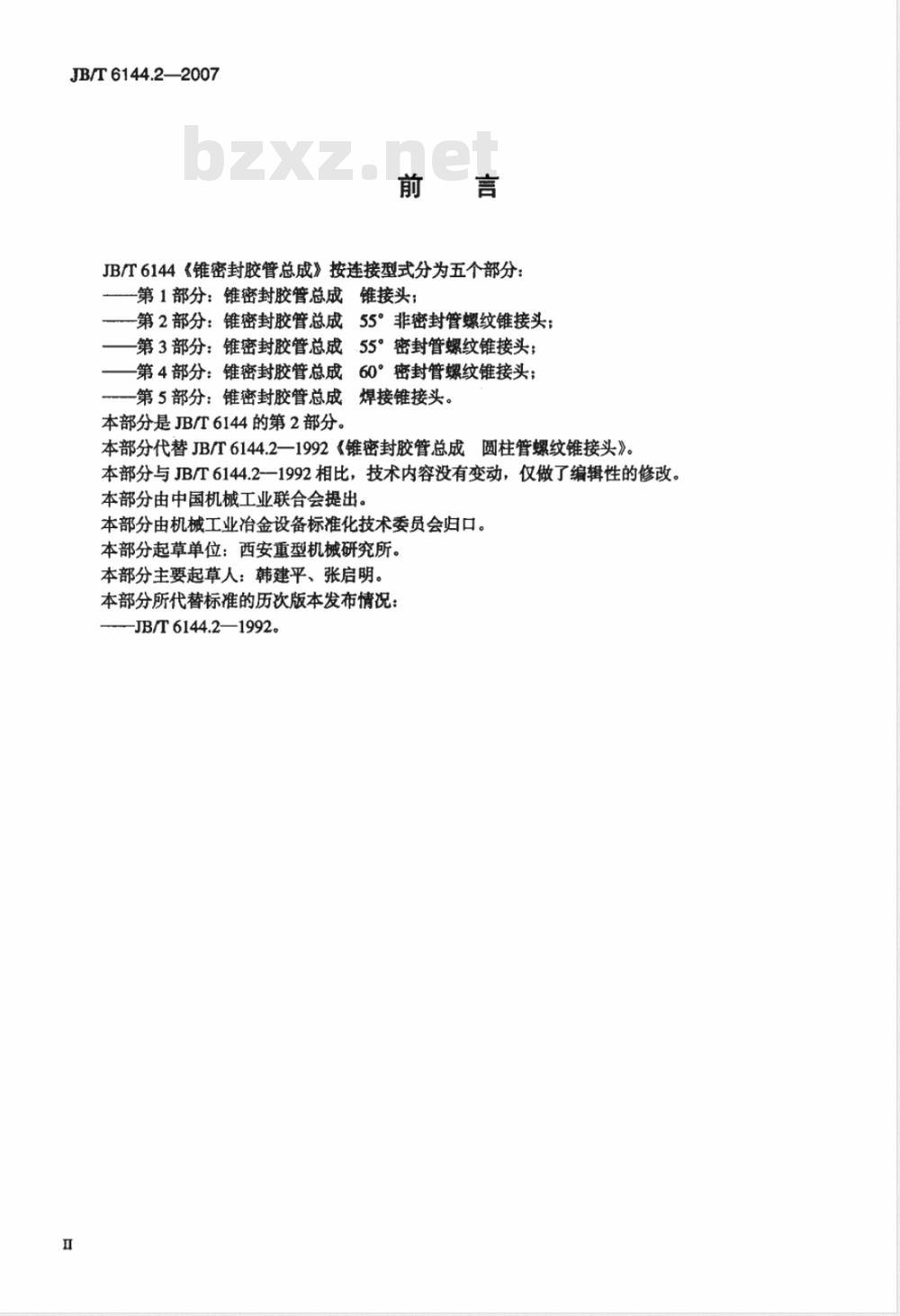

JB/T6144《锥密封胶管总成》按连接型式分为五个部分：一第1部分：锥密封胶管总成锥接头；-第2部分：锥密封胶管总成55°非密封管螺纹锥接头；—第3部分：锥密封胶管总成55°密封管螺纹锥接头；第4部分：锥密封胶管总成60°密封管螺纹锥接头；第5部分：锥密封胶管总成焊接锥接头。本部分是JB/T6144的第2部分。
本部分代替JB/T6144.2一1992《锥密封胶管总成圆柱管螺纹锥接头》。本部分与JB/T6144.2--1992相比，技术内容没有变动，仅做了编辑性的修改。本部分由中国机械工业联合会提出。本部分由机械工业冶金设备标准化技术委员会归口。本部分起草单位：西安重型机械研究所。本部分主要起草人：韩建平、张启明。本部分所代替标准的历次版本发布情况：—JB/T6144.2—1992。

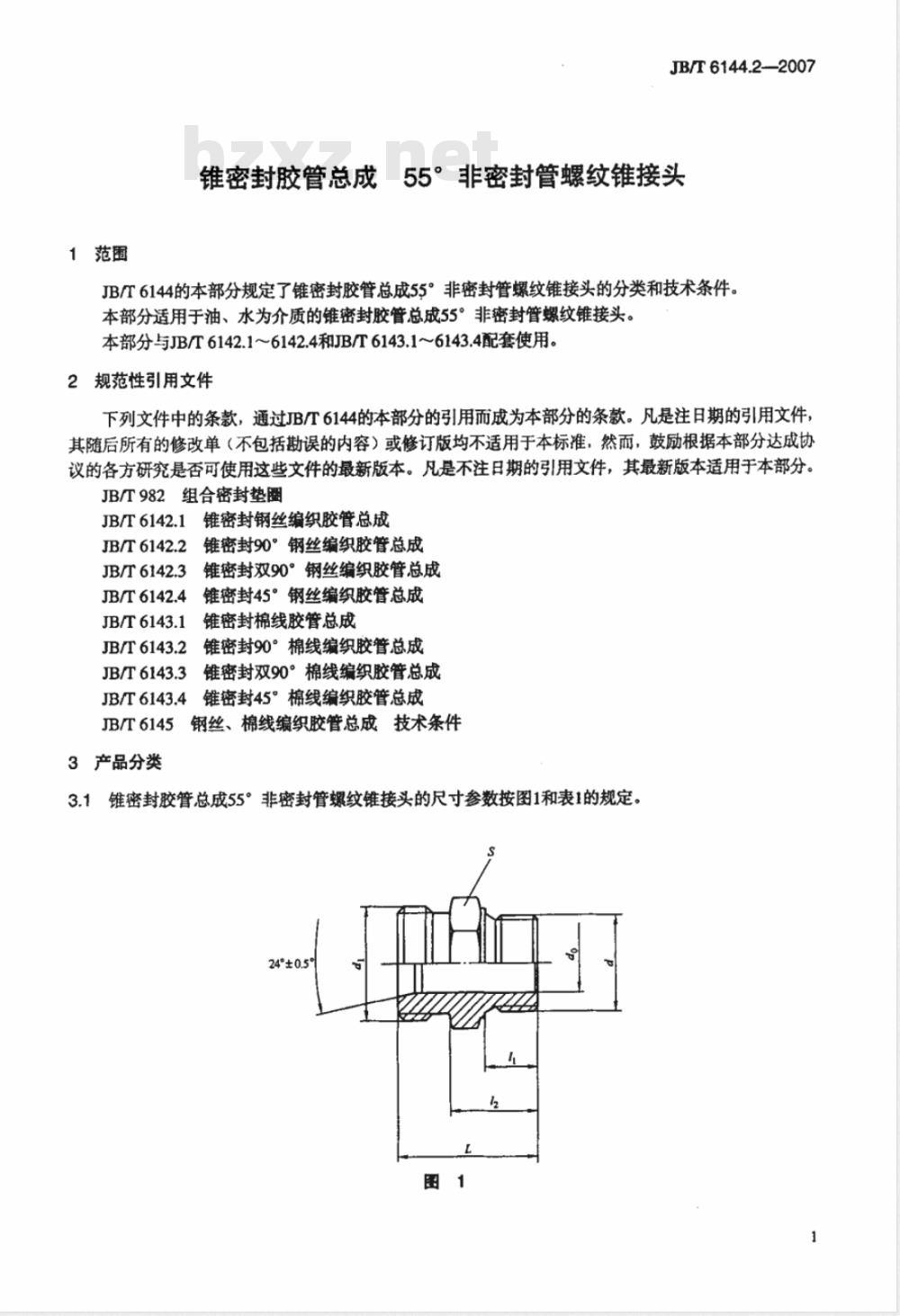

1范围
JB/T6144.2-—2007
锥密封胶管总成55°非密封管螺纹锥接头JB/T6144的本部分规定了锥密封胶管总成55°非密封管螺纹锥接头的分类和技术条件。本部分适用于油、水为介质的锥密封胶管总成55°非密封管螺纹锥接头。本部分与JB/T6142.1～6142.4和JB/T6143.1～6143.4配套使用。2规范性引用文件
下列文件中的条款，通过JB/T6144的本部分的引用而成为本部分的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本部分达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本部分。JB/T982组合密封垫圈
JB/T6142.1锥密封钢丝编织胶管总成JB/T6142.2锥密封90°钢丝编织胶管总成JB/T6142.3锥密封双90°钢丝编织胶管总成JB/T6142.4锥密封45°钢丝编织胶管总成JB/T6143.1锥密封棉线胶管总成JB/T6143.2锥密封90°棉线编织胶管总成JB/T6143.3锥密封双90°棉线编织胶管总成JB/T6143.4锥密封45°棉线编织胶管总成JB/T6145钢丝、棉线编织胶管总成技术条件3产品分类

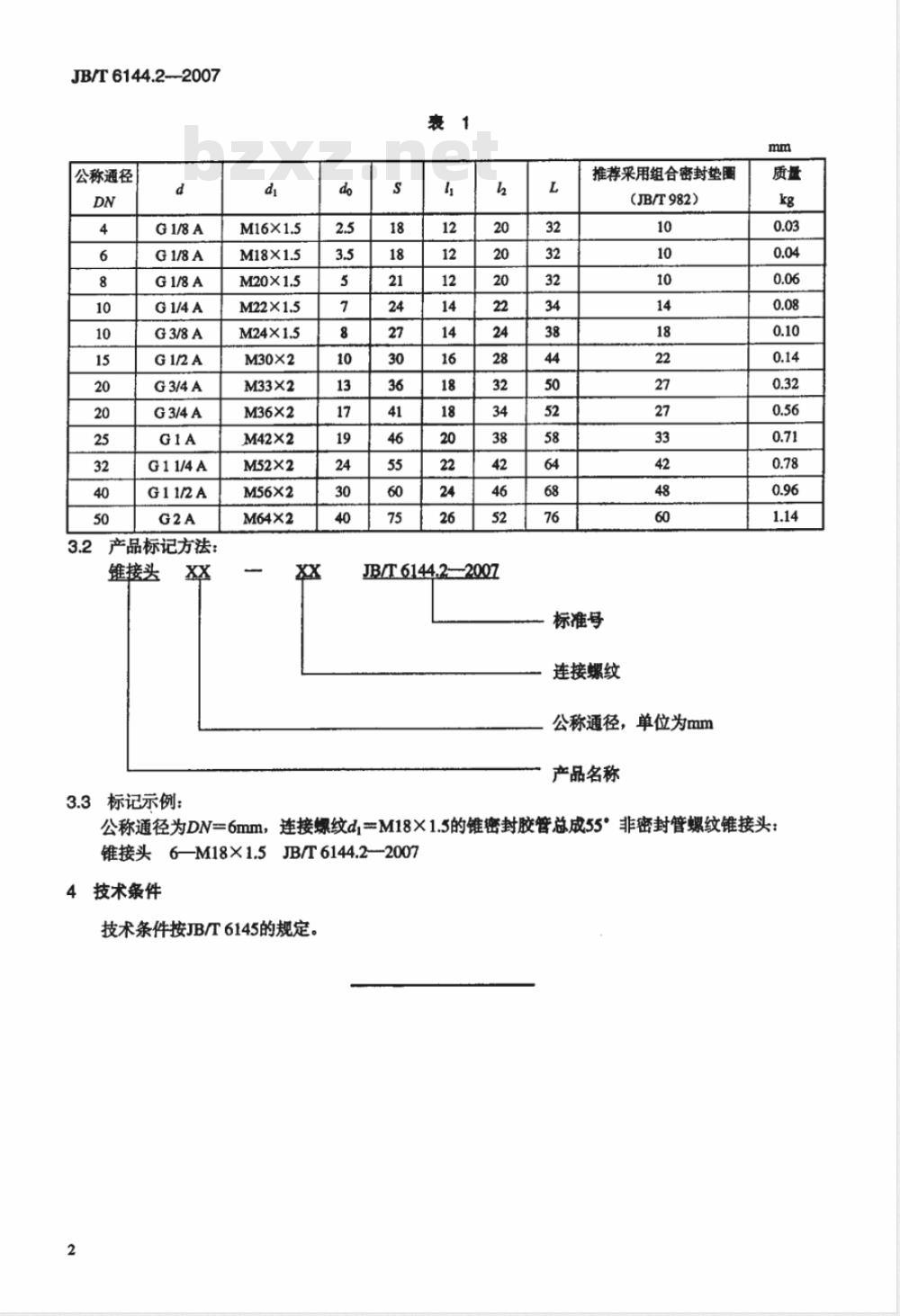

3.1锥密封胶管总成55°非密封管螺纹锥接头的尺寸参数按图1和表1的规定。24°±0.5
JB/T6144.2---2007
公称通径
G11/4A
产品标记方法：
链接头
3.3标记示例：
M30×2
M33×2
M36×2Www.bzxZ.net
M42×2
JB/T 6144.2-2007
推荐采用组合密封垫围
(JB/T982)
标准号
连接螺纹
公称通径，单位为mm
产品名称
连接螺纹d=M18×1.5的锥密封胶管总成55°非密封管螺纹锥接头：公称通径为DN=6mm，
锥接头6—M18×1.5JB/T6144.2-20074技术条件
技术条件按JB/T6145的规定。
