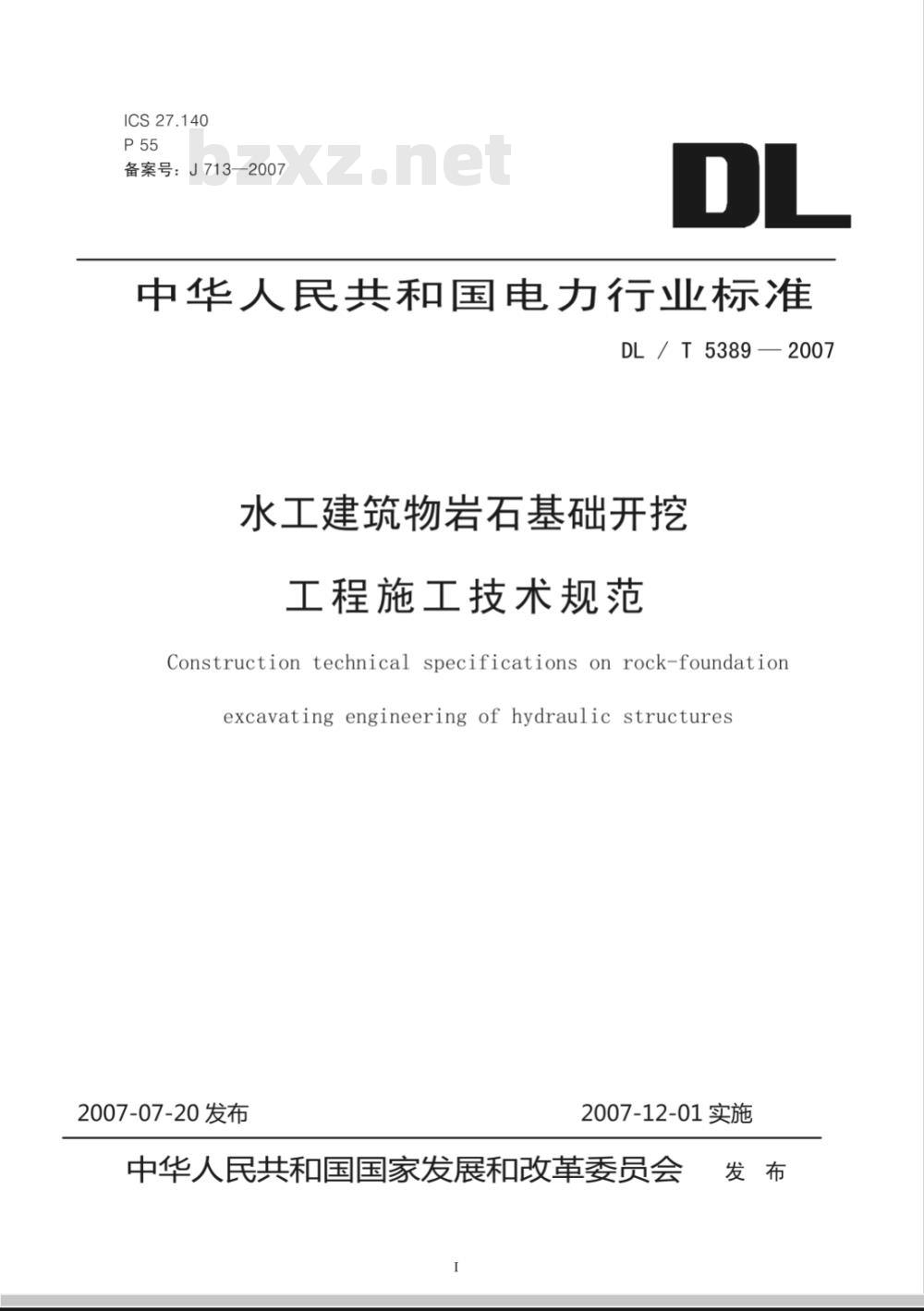

【电力行业标准(DL)】 水工建筑物岩石基础开挖工程施工技术规范

ICS27.140
备案号：J713—2007
中华人民共和国电力行业标准
DL／T5389—2007
水工建筑物岩石基础开挖
工程施工技术规范
Construction technical specifications on rock-foundatiorexcavatingengineeringofhydraulicstructures2007-07-20 发布
2007-12-01实施
中华人民共和国国家发展和改革委员会发布

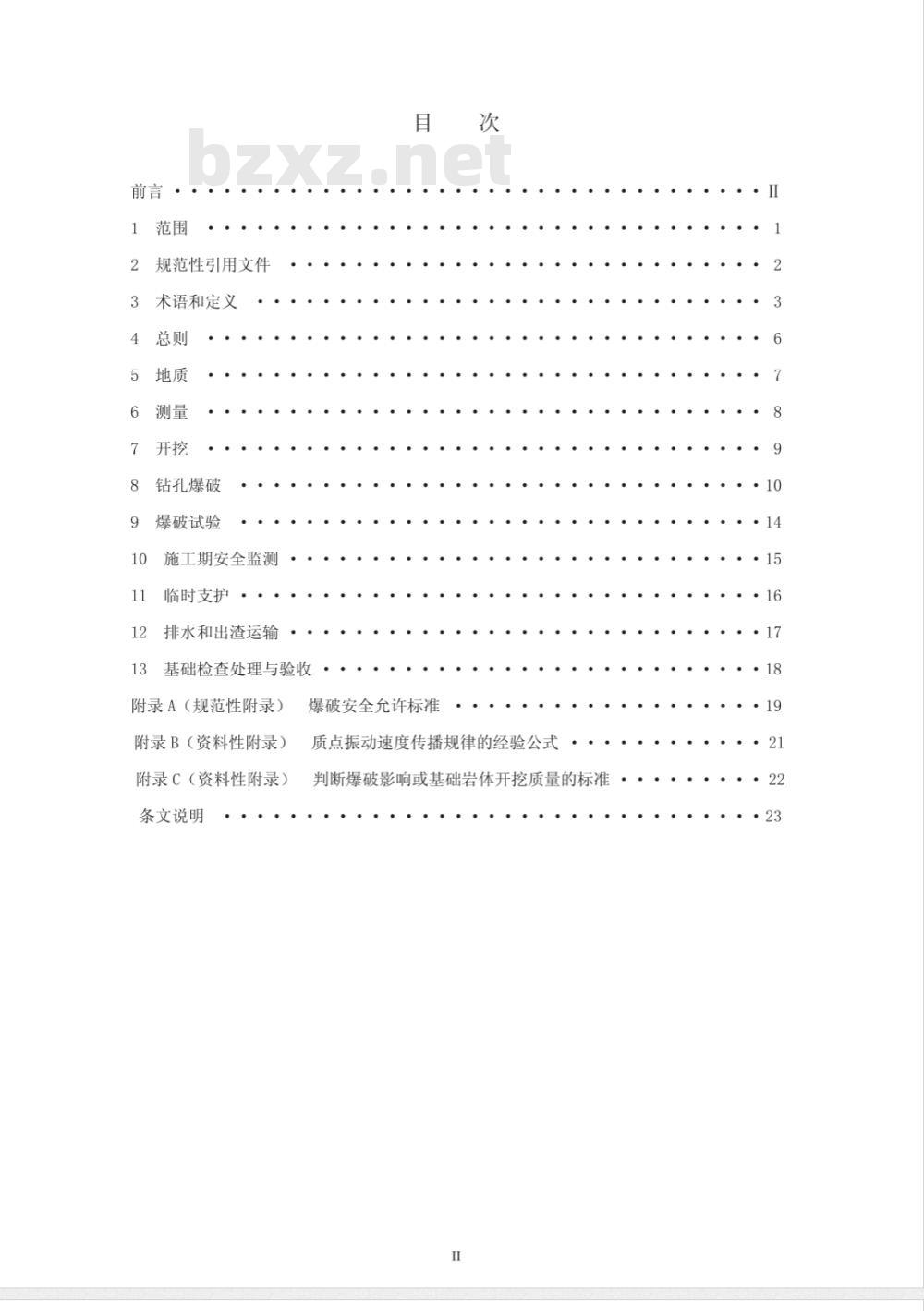

2规范性引用文件
术语和定义
5地质
钻孔爆破
爆破试验
施工期安全监测
临时支护
排水和出渣运输
基础检查处理与验收
附录A（规范性附录）
附录B（资料性附录）
附录C（资料性附录）
条文说明
爆破安全允许标准
质点振动速度传播规律的经验公式判断爆破影响或基础岩体开挖质量的标准I

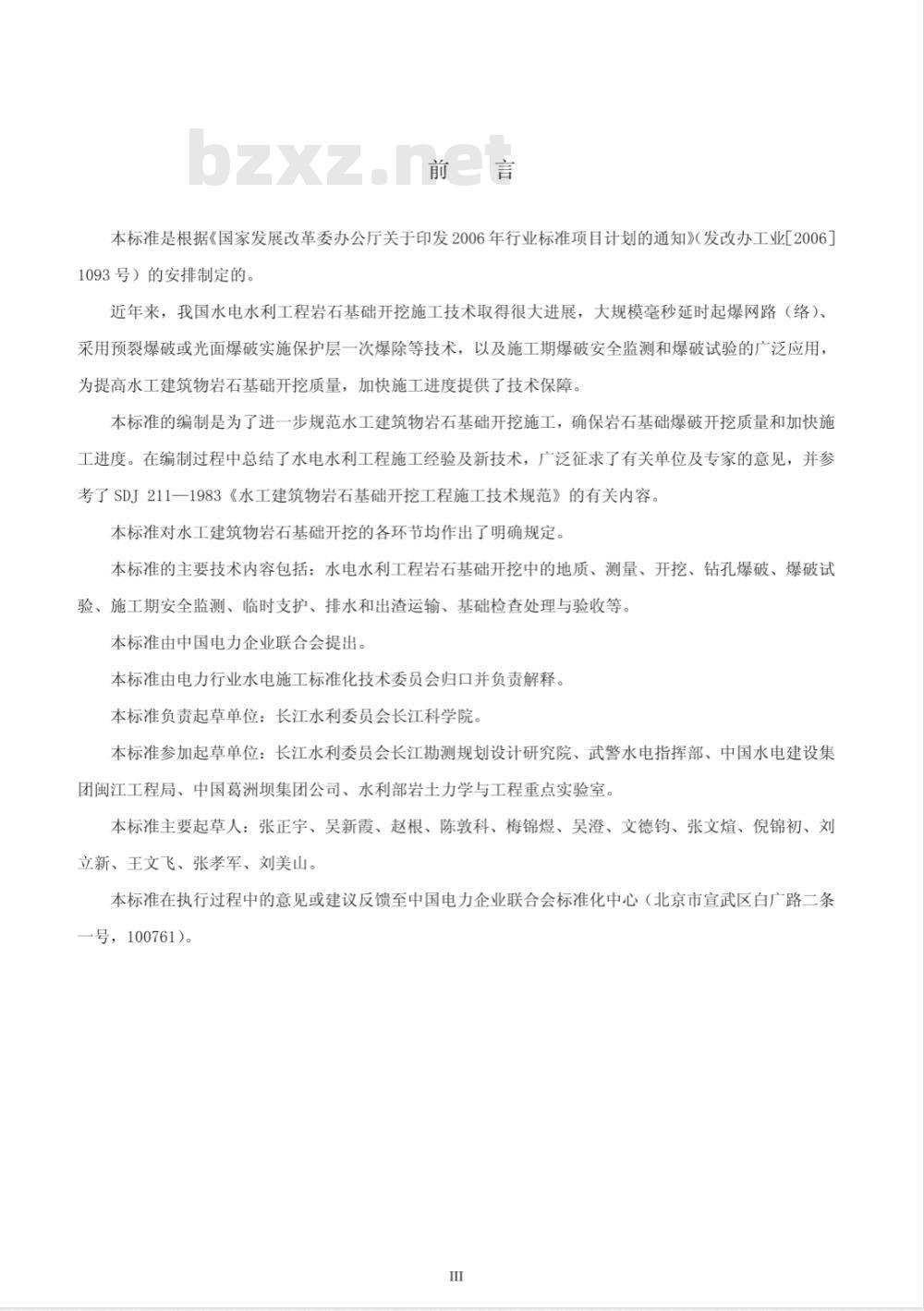

本标准是根据《国家发展改革委办公厅关于印发2006年行业标准项目计划的通知》（发改办工业[20061093号）的安排制定的。
近年来，我国水电水利工程岩石基础开挖施工技术取得很大进展，大规模毫秒延时起爆网路（络）、采用预裂爆破或光面爆破实施保护层一次爆除等技术，以及施工期爆破安全监测和爆破试验的广泛应用，为提高水工建筑物岩石基础开挖质量，加快施工进度提供了技术保障。本标准的编制是为了进一步规范水工建筑物岩石基础开挖施工，确保岩石基础爆破开挖质量和加快施工进度。在编制过程中总结了水电水利工程施工经验及新技术，广泛征求了有关单位及专家的意见，并参考了SDJ211一1983《水工建筑物岩石基础开挖工程施工技术规范》的有关内容。本标准对水工建筑物岩石基础开挖的各环节均作出了明确规定。本标准的主要技术内容包括：水电水利工程岩石基础开挖中的地质、测量、开挖、钻孔爆破、爆破试验、施工期安全监测、临时支护、排水和出渣运输、基础检查处理与验收等。本标准由中国电力企业联合会提出。本标准由电力行业水电施工标准化技术委员会归口并负责解释。本标准负责起草单位：长江水利委员会长江科学院。本标准参加起草单位：长江水利委员会长江勘测规划设计研究院、武警水电指挥部、中国水电建设集团闽江工程局、中国葛洲坝集团公司、水利部岩土力学与工程重点实验室。本标准主要起草人：张正宇、吴新霞、赵根、陈敦科、梅锦煜、吴澄、文德钧、张文煊、倪锦初、刘立新、王文飞、张孝军、刘美山。本标准在执行过程中的意见或建议反馈至中国电力企业联合会标准化中心（北京市宣武区白广路二条一号，100761)。

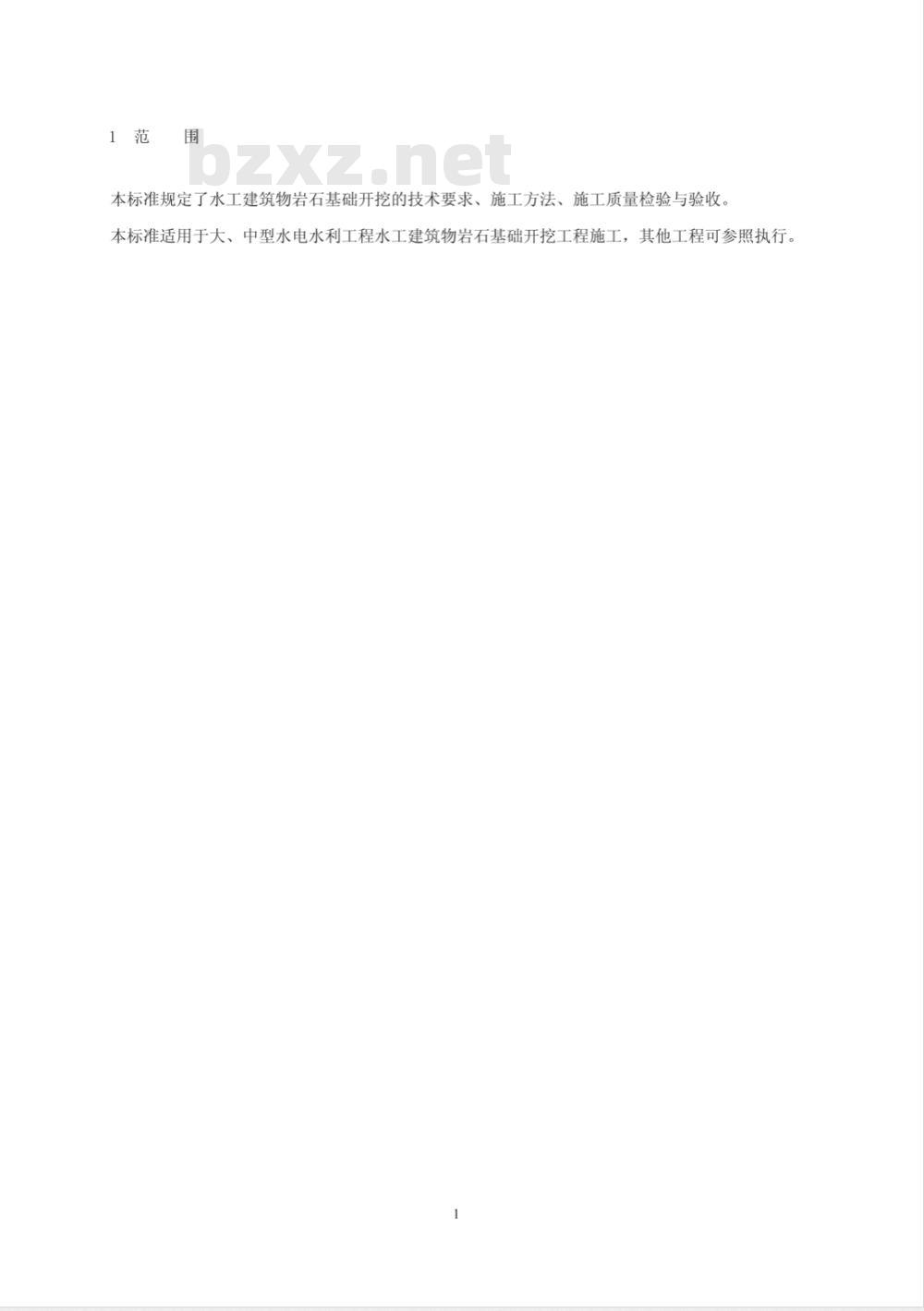

1范围
本标准规定了水工建筑物岩石基础开挖的技术要求、施工方法、施工质量检验与验收。本标准适用于大、中型水电水利工程水工建筑物岩石基础开挖工程施工，其他工程可参照执行。2规范性引用文件

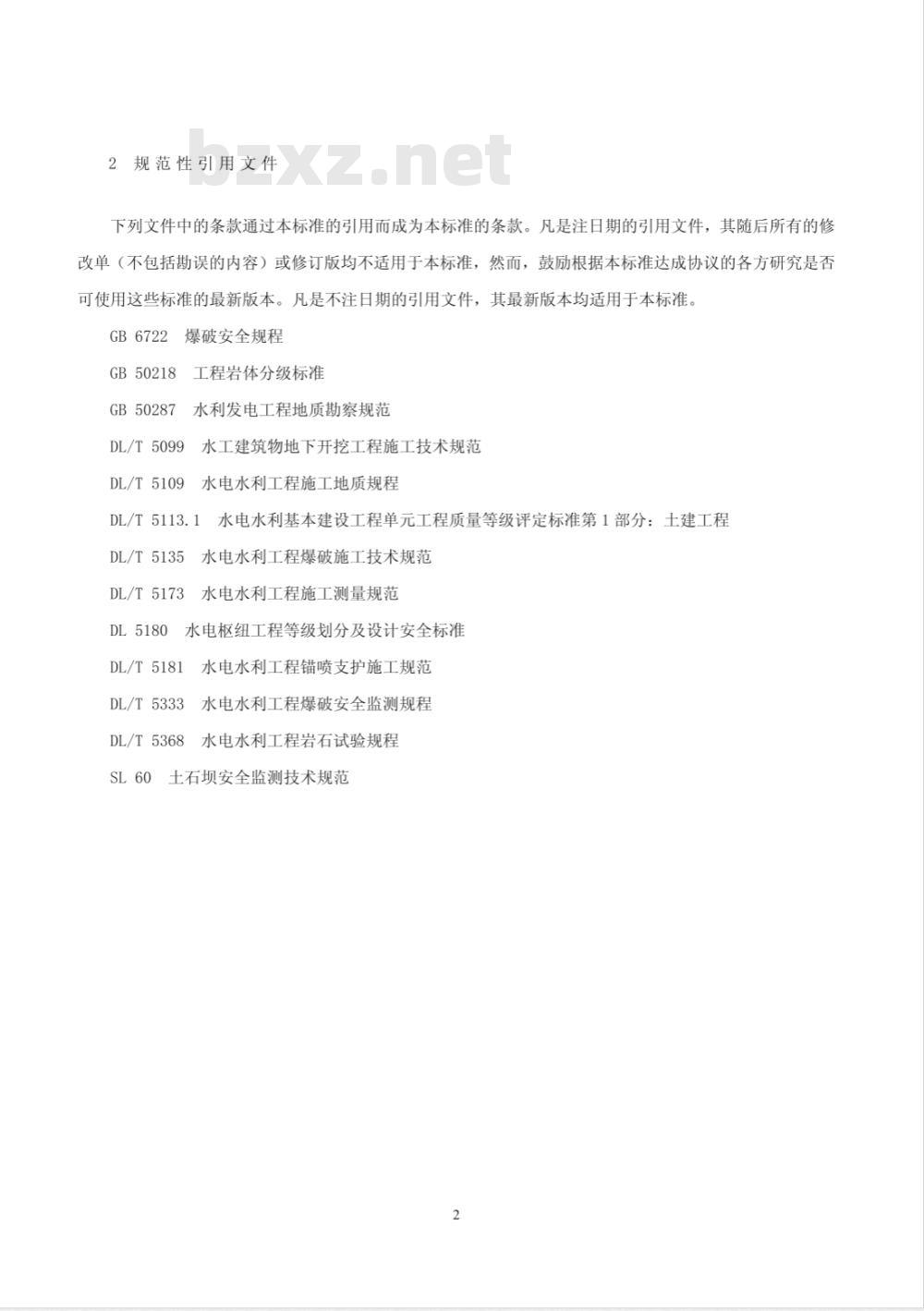

下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些标准的最新版本。凡是不注日期的引用文件，其最新版本均适用于本标准。2爆破安全规程
GB6722
GB50218工程岩体分级标准
GB50287水利发电工程地质勘察规范DL/T5099
水工建筑物地下开挖工程施工技术规范DL/T5109
9水电水利工程施工地质规程
DL/T5113.1水电水利基本建设工程单元工程质量等级评定标准第1部分：土建工程DL/T5135
水电水利工程爆破施工技术规范DL/T5173水电水利工程施工测量规范DL5180水电枢纽工程等级划分及设计安全标准DL/T5181
1水电水利工程锚喷支护施工规范3水电水利工程爆破安全监测规程DL/T5333
DL/T5368
水电水利工程岩石试验规程
SL60土石坝安全监测技术规范
3术语和定义
下列术语和定义适用于本标准。3.0.1
建基面foundation surface
与水工建筑物直接相连的基岩面。3. 0.2
protectivelayer
保护层
为防止爆破对建基面或保留岩体造成破坏或不利影响，在紧邻建基面或保留岩面所预留的一定厚度岩3.0.3
单级边坡single-step slope下载标准就来标准下载网
设计边坡往往由多级边坡组成，相邻两个马道之间的边坡称为单级边坡。3.0.4
爆破blasting
利用炸药的能量，对介质做功，以达到预定工程目标的作业。3.0.5
预裂爆破presplittingblasting沿开挖边界布置密集爆破孔，采取不耦合装药或装填低威力炸药，在主爆区之前起爆，从而在爆区与保留区之间形成预裂缝，以减弱主爆破对保留岩体的破坏并形成平整轮廓面的爆破作业。3.0.6
施工预裂爆破construction-presplittingblasting当采用分区爆破时，在先爆区与后爆区的边界布置密集爆破孔（孔间距为常规预裂孔的1.2～1.5倍），采取不耦合装药或装填低威力炸药，在先爆区之前起爆，从而沿边界形成预裂缝，以减弱先爆区爆破对后爆区岩体的破坏，便于后爆区钻孔的爆破作业。3.0.7
光面爆破smoothblasting
沿开挖边界布置密集爆破孔，采取不耦合装药或装填低威力炸药，在主爆区之后起爆，以形成平整轮廓面的爆破作业。
深孔爆破deep-holeblasting
在开挖台阶面上按一定规则布置爆破孔，爆破孔直径大于50mm、深度大于或等于5m的爆破作业。3.0.9
浅孔爆破short-hole blasting
在开挖台阶面上按一定规则布置爆破孔，爆破孔直径小于50mm、深度小于5m的爆破作业。3.0.10
台阶（梯段）爆破benchblasting使开挖面呈台阶形状，以充分利用临空面加强爆破破碎，并利用微差起爆技术进行的钻孔爆破作业。3. 0. 11
缓冲孔爆破bufferingholeblasting台阶爆破时，在主爆破孔与预裂或光面爆破孔之间设置的钻孔密集程度大于主爆破孔，单孔装药量小于主爆破孔的爆破作业。
挤压爆破tightblasting
空间不足以使被爆岩体自由碎胀而形成相互挤压的爆破。3.0.13
皮controlledblasting
控制爆破
对爆破介质的破坏方向、破坏范围、破坏程度和爆破有害效应等进行严格控制的爆破。3.0.14
爆破有害效应adverseeffectsofblasting爆破引起的振动、个别飞散物、空气冲击波、噪声、水中冲击波、动水压力、涌浪、粉尘、有害气体等，对爆区附近保护对象可能产生的有害影响。3.0.15
爆破安全监测blastingsafetymonitor采用仪器设备等手段对爆破有害效应进行测试，以判断爆破对保护对象的影响程度，用于监督和指导爆破施工。
延时爆破delayblasting
采用延时起爆器材使同一网路中的药包按设定的顺序和时差起爆的爆破，分为毫秒延时爆破、秒延时爆破等。
单段爆破药量chargeamountperdelayinterval延时爆破时，同一时刻起爆的炸药总量。3. 0. 18
blast-induceddamagedepth（laxlayercausedbyblasting）爆破影响深度
爆破荷载作用下，保留介质受影响的范围。5
4总　则　
4.0.1为规范水工建筑物岩石基础开挖施工而制定本标准。4.0.2开挖施工前，应收集和了解工程地质和水文地质资料，施工中做好工程地质和水文地质的编录、预测和预报工作。
4.0.3开挖施工前，应根据地质条件和设计要求制定开挖和支护的施工方案，并根据揭露的实际情况及时进行调整。
4.0.4应按照GB6722及其他相关标准的规定制定安全技术措施，并对从业人员进行安全培训和教育。
4.0.5水工建筑物岩石基础开挖，应根据工程需要进行安全监测和质量检测。4.0.6水工建筑物岩石基础开挖，应采用钻孔爆破法施工，严禁在其附近部位采用洞室爆破法或药壶爆破法施工。对于距离较远的部位，如确需采用洞室爆破法施工，应进行专项试验和安全技术论证。4.0.7水工建筑物岩石基础开挖，应积极推广应用安全可靠、技术先进、经济合理的新技术、新工艺、新材料和新设备。
4.0.8水工建筑物岩石基础开挖施工除应执行本标准外，还应符合国家现行有关标准的规定。6
5地质
5.0.1开挖前，应按DL/T5109和GB50287的规定收集相关的工程地质与水文地质资料。主要内容包括：
1开挖区及附近地区的地层岩性，特别是堆积体、危岩体的分布。2地质构造条件，特别是断层、节理裂隙密集带、破碎带等的位置、产状和规模等。3地下水补给、排泄的径流条件，含水层的分布及埋藏条件，地下水位、涌水量等，特别是涌水量丰富的地下水来源，强透水带的位置和补给水源。4岩石风化条件，不同风化程度，特别是夹层风化的产状、分布及与建基面的关系，5可溶岩区，岩溶洞穴的发育层位、规模、充填情况。6岩体应力状况。
岩石级别。
8边坡的稳定条件等。
5.0.2开挖过程中，应做以下工作：1及时进行地质编录和分析工作，检验前期的地质勘察资料。2预测和预报可能出现的工程地质问题。3对不良工程地质问题开展专项研究，并提出处理措施进行边坡稳定性地质预报
5.0.3开挖形成建基面后，应做以下工作：1测绘建基面工程地质图。
2按设计要求进行建基面岩体质量检测3最终评价基础岩体工程地质条件。编写基础地质说明书或地质结论。4
5进行基础验收。
6测量
6.0.1水工建筑物岩石基础开挖施工测量的基本内容：1建立平面控制和高程控制网、
2开挖区原始地形图和原始断面图测量。3应按开挖施工的阶段及时在开挖面标示特征桩号、高程及开挖轮廓控制点。4开挖轮廓面和开挖断面放样测量。5边坡面或建基面开挖断面测量。6进行检查验收，并绘制竣工图，提出中间验收和峻工验收资料。6.0.2开挖轮廓放样点的点位限差应符合表6.0.2的规定，设计另有要求时按设计要求执行。表6.0.2开挖轮廓放样点的点位限差工程部位
主体工程部位的基础轮廓点、预裂爆破和光面爆破孔定位点主体工程部位的坡顶点、中间点、非主体工程部位的基础轮廓土、砂、石覆盖面开挖轮廓点
注：点位限差是相对于邻近基本控制点而言的mm
点位限差
6.0.3开挖前，施工单位测量的开挖范围内的原始地形图及剖面图，其比例尺宜为1:500；开挖范围内的竣工地形图及剖面图的测量比例尺不应小于1:200。6.0.4开挖区附近的永久和临时施工测量控制点应相对稳定，控制网等级及精度应符合DL/T5173的规定。
6.0.5每一台阶开挖，应沿开挖轮廓测绘平、剖面图和主要高程点以及土石分界线。6.0.6每次爆破均应放样，测量上层爆破后开挖面的超欠挖情况或前排爆破的开挖范围。8
