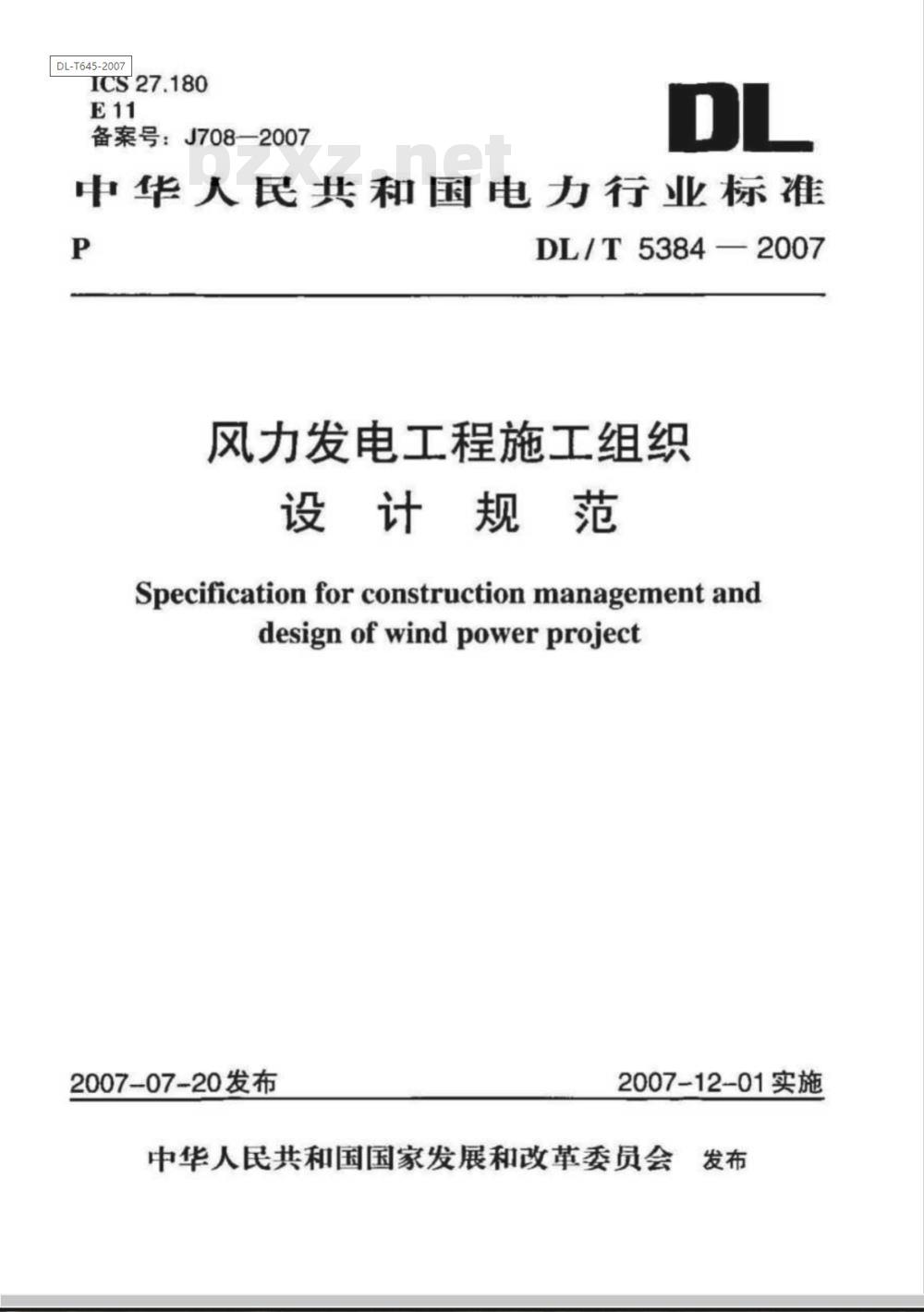

【电力行业标准(DL)】 风力发电工程施工组织设计规范

DL-T645-2007
TCS27.180
备案号：J708—2007
中华人民共和国电力行业标准
DL/T5384—2007
风力发电工程施工组织
设计规范
Specificationforconstruction management anddesignofwindpowerproject
2007-07-20发布
2007-12-01实施
中华人民共和国国家发展和改革委员会发布

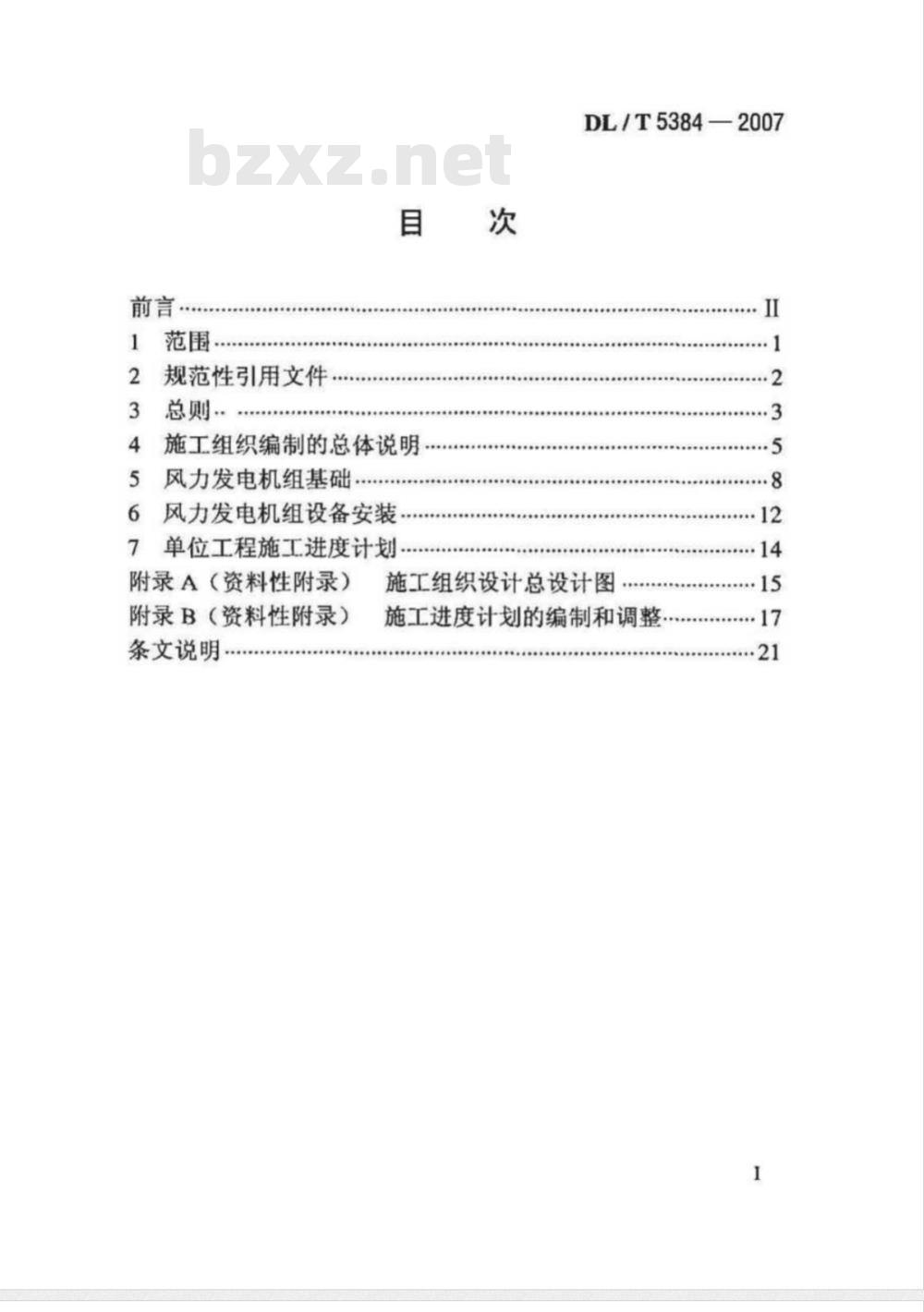

规范性引用文件
施工组织编制的总体说明
风力发电机组基础
风力发电机组设备安装
7单位工程施工进度计划
附录A（资料性附录）
附录B（资料性附录）
条文说明.
DL/T5384—2007
施工组织设计总设计图
施工进度计划的编制和调整
DL/T5384-2007

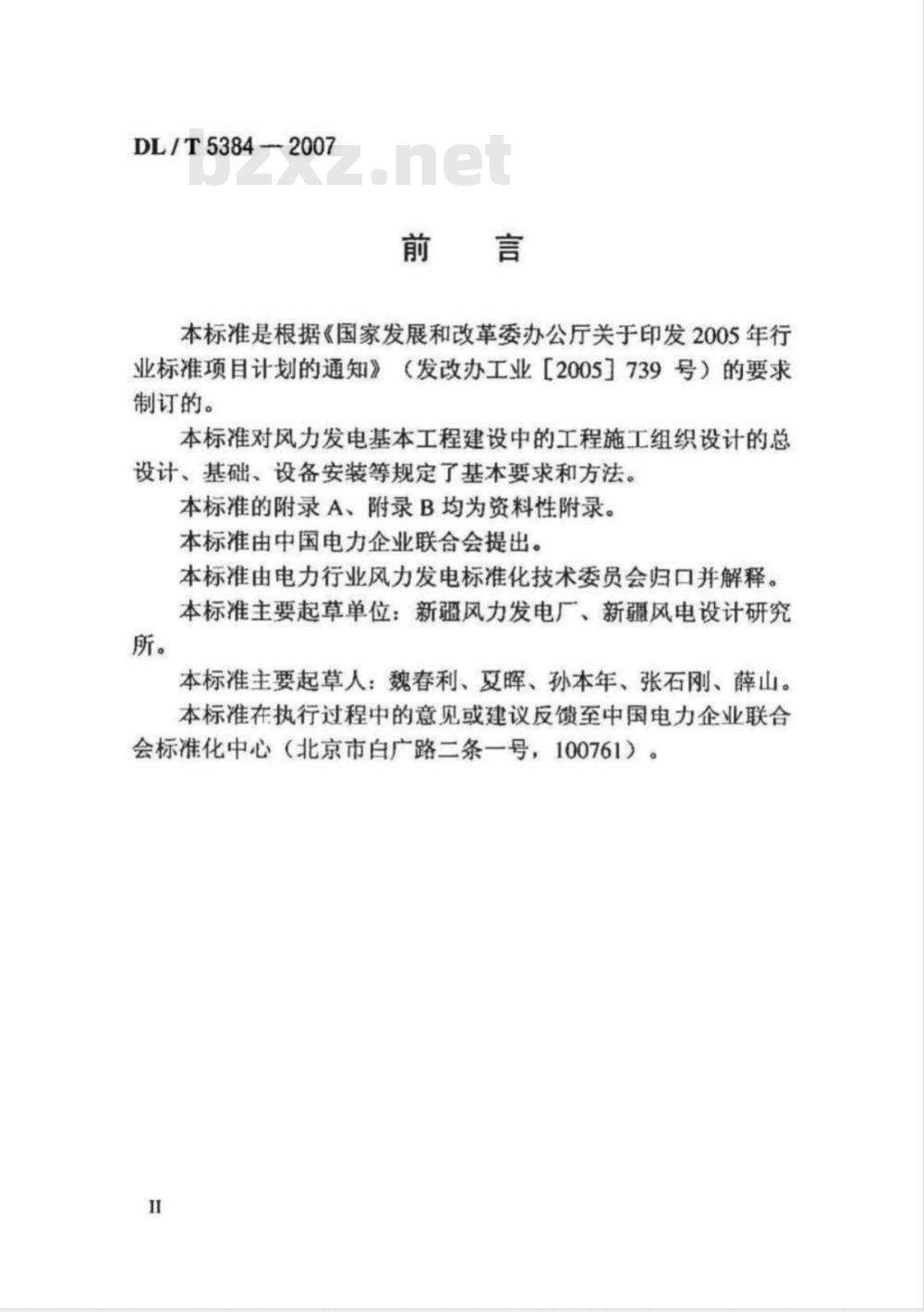

本标准是根据《国家发展和改革委办公厅关于印发2005年行业标准项目计划的通知》（发改办工业【2005]739号）的要求制订的。
本标准对风力发电基本工程建设中的工程施工组织设计的总设计、基础、设备安装等规定了基本要求和方法。本标准的附录A、附录B均为资料性附录。本标准由中国电力企业联合会提出。本标准由电力行业风力发电标准化技术委员会归口并解释。本标准主要起草单位：新疆风力发电厂、新疆风电设计研究所。
本标准主要起草人：魏春利、夏晖、孙本年、张石刚、薛山。本标准在执行过程中的意见或建议反馈至中国电力企业联合会标准化中心（北京市白广路二条一号，100761）。1范围
DL/T53842007www.bzxz.net

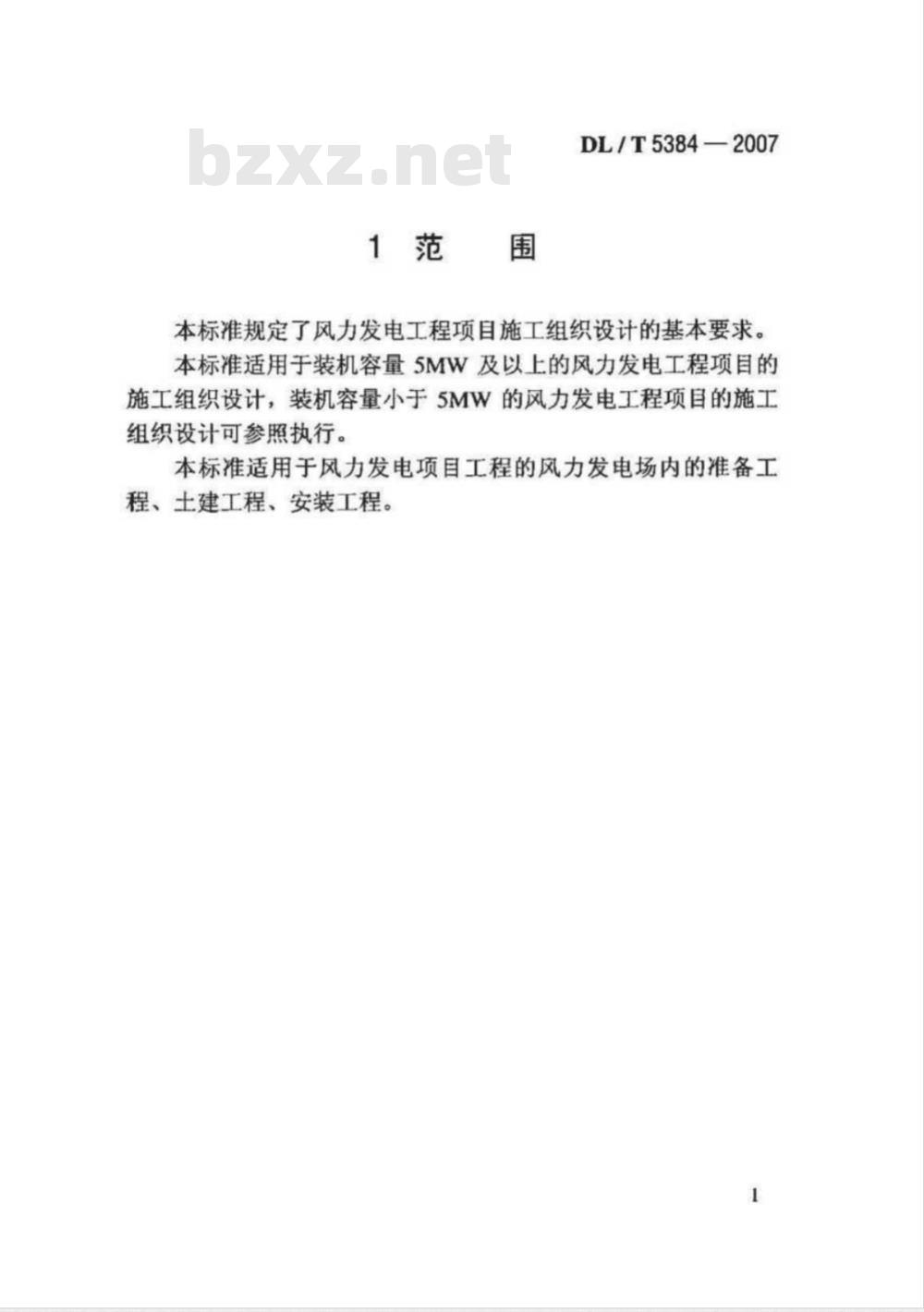

本标准规定了风力发电工程项自施工组织设计的基本要求本标准适用于装机容量5MW及以上的风力发电工程项目的施工组织设计，装机容量小于5MW的风力发电工程项自的施工组织设计可参照执行。
本标准适用于风力发电项目工程的风力发电场内的准备工程、土建工程、安装工程。
DL/T5384-2007

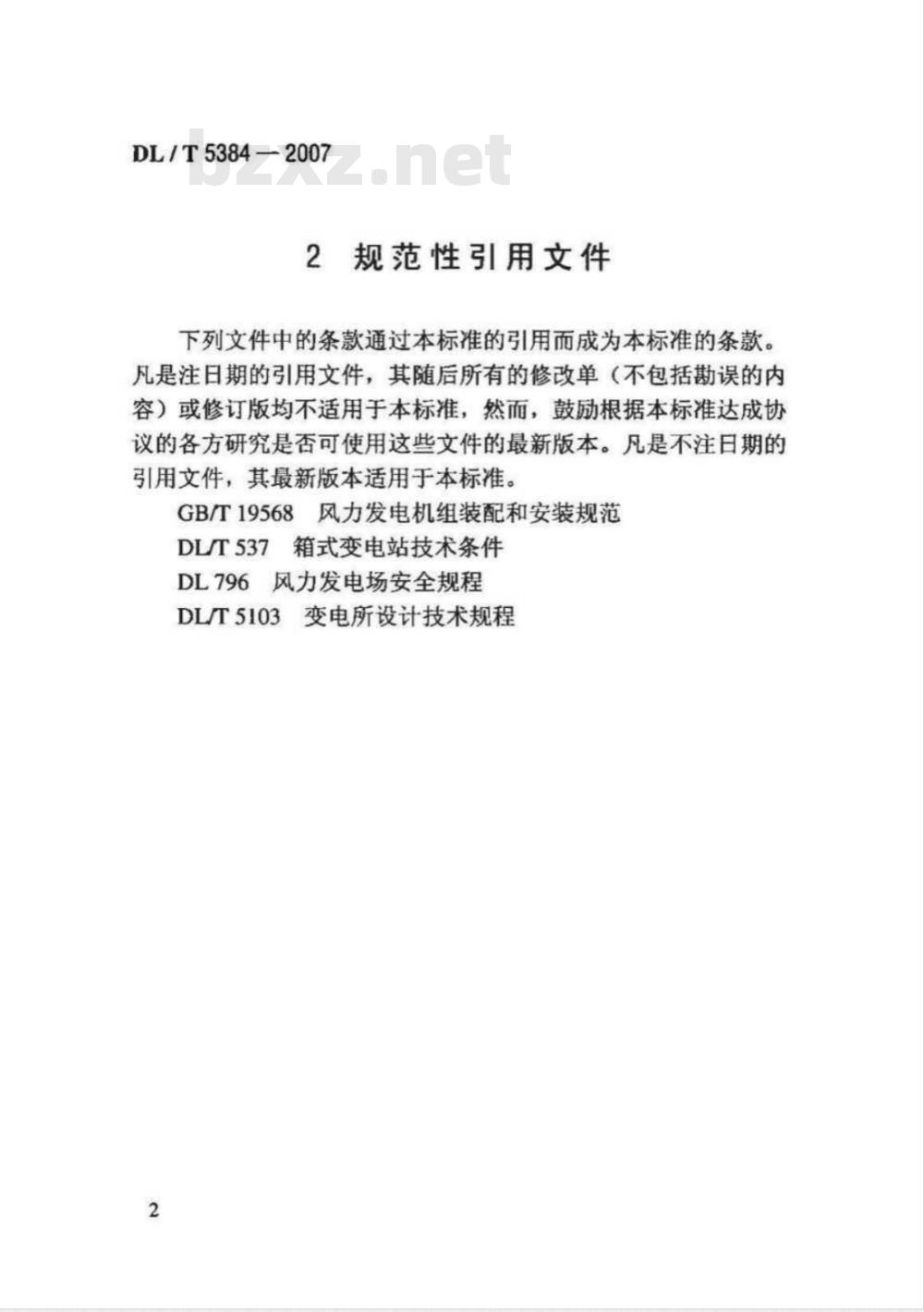

2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB/T19568风力发电机组装配和安装规范DLT537箱式变电站技术条件
DL796风力发电场安全规程
DLT5103变电所设计技术规程
3总则
DL/T5384—2007
3.0.1施工组织设计是制订施工计划的技术文件，是指导施工的主要依据。
3.0.2施工组织设计的主要任务是：1从施工的全局出发，做好施工部署、选择施工方法和机具。2合理安排施工程序和交叉作业，从而确定进度计划。3合理确定各种物资资源和劳动资源的需用量，以便组织供应。
合理布置施工现场的平面和空间。提出组织、技术、质量、安全、节约等措施。5
规划作业条件方面的施工准备工作。6
3.0.3编制施工组织设计的依据。编制施工组织设计，应具备以下资料：设计文件。
设备技术文件。
中央或地方主管部门批准的文件。气象、地质、水文、交通条件、环境评价等调查资料。4
技术标准、技术规程、建筑法规及规章制度。5
工程用地的核定范围及征地面积。施工组织设计编制原则。
严格执行基本建设程序和施工程序。应进行多方案的技术经济比较，选择最佳方案。2
应尽量利用永久性设施，减少临时设施。4重点研究和优化关键路径，合理安排施工计划，落实季节性施工措施，确保工期。
5积极采用新技术、新材料、新工艺，推动技术进步。3
DL/T5384-2007
6合理组织人力物力，降低工程成本。合理布置施工现场，节药用地，文明施工。8应制定环境保护措施，减少对生态环境的影响。3.0.5风电工程施工组织设计的内容应包括施工总体说明、准备工程，风力发电机组基础、风力发电机组设备安装、集电系统、升压站、房屋建筑等单位工程及施工进度计划。3.0.6施工组织设计总设计和单位工程的编制程序可参照附录A的程序框图。
DL/T5384—2007
4施工组织编制的总体说明
4.1收集资料
4.1.1土建工程施工应收集的资料。1收集与风力发电机组基础有关的水文、地质、地震、气象资料，厂区地下水位及土壤渗透系数：厂区地质柱状图及各层士的物理力学性能：不同频率的江湖水位、汛期及枯水期的起迄及规律：雨季及年降雨日数：寒冷及严寒地区冬季施工期的气温及土壤冻结深度：有关防洪、防雷及其他对研究施工方案、确定施工布署有关的各种资料：与基础相关的配套工程（如交通、输变电等）。
2施工地区情况及现场情况，例如水陆交通运输条件及地方运输能力：基础所用材料的产地、产量、质量及其供应方式；当地施工企业和制造加工企业可能提供服务的能力：施工地区的地形、地物及征（租）地范围内的动迁项自和动迁量：施工水源、电源、通信可能的供取方式、供给量及其质量状况：地方生活物资的供应状况等。
3类似工程的施工方案及工程总结资料。4.1.2风力发电机组设备安装应收集的资料。1设计图纸、图纸会审、现场条件和施工条件的调查等。2现场调查，收集所需的资料。
3应了解与设备安装施工现场有关的风速、雨量、低温期、雷电等气候资料。
4了解与机组安装相关的工程情况（如风力发电机组基础施工、风力发电机组集电线路、输变电工程、风力发电机组及相关设备的到货等）。
DL/T5384—2007
5参与或可能参与本工程建设的有关单位的情况，例如：建设单位、主（辅）施工单位的情况及施工任务的划分、设计单位及其施工图交付进度、设备制造厂家及其主要设备交付进度、可承担工厂化施工的单位及其能承担的施工项自、数量，交付进度。6风力发电机组设备、安装交通运输条件及当地运输能力，了解当地有关材料的产地、产量、质量及其供应方式，当地施工企业和制造加工企业可能提供服务的能力。7主要材料、设备、吊装机具的技术资料和供应状况。8地方施工队伍和劳动力可能解决的数量及其技术状况。4.2质量措施和安全措施
4.2.1质量措施。
特殊工程及采取新结构、新工艺的工程，须根据国家施工及验收规范，针对工程特点编制保证质量的措施。在审查工程图纸和编制施工方案时就应考虑保证工程质量的办法。一般来说，保证质量技术措施的内容主要包括：1确保放线定位正确无误的措施。2确保地基基础，特别是软弱地基、坑穴上的基础及复杂基础施工质量的技术措施。
3确保主体结构中关键部位施工质量的措施。4保证质量的组织措施，如入员培训、编制操作工艺卡、质量检查验收制度等。
4.2.2安全措施。
风力发电机组设备安装的安全技术要求应符合GB/T19568《风力发电机组装配和安装规范》中的有关要求，常规的安全措施引用标准DL796《风力发电场安全规程》的有关要求。对于风力发电机组基础和设备安装的安全措施应包括以下内容：1根据基坑，地下室深度和地质资料，保证土石方边坡稳定的措施。
DL/T5384—2007
2脚手架、吊栏、安全网、各类洞口防止人员坠落的技术措3外用电梯、并架及塔吊等垂直运输机具拉结要求及防倒塌的措施。
4安全用电和机电设备防短路、防触电的措施。5易燃易爆有毒作业场所的防火、防爆、防毒的技术措施。6季节性安全措施，如雨季防洪、防潮、防台风、防雨、冬李防冻、防滑、防雷、防火、防煤气中毒措施。7现场周围通行道路及居民防护隔离棚等措施。8使用安全工器具时检查验收的安全措施。9风力发电机组塔架、风力发电机组主体、主变压器及相关设备的吊装和安装高空防坠落安全措施。10设备安装过程中的安全应急预案。4.3施工顺序
4.3.1施工段的划分。
风力发电机组设备安装可根据到货进度、工期要求、工作面的大小，设备、材料的供应及能够投入的劳动力数量等具体条件划分若干施工段。
4.3.2确定单台施工顺序应遵守的原则。1各施工过程之间存在的客观工艺关系。施工方法和施工机械对施工顺序的影响。2
施工组织和劳动力连续作业及人力平衡的要求。3
施工质量和安全的要求。
5工艺间隔和季节性施工要求。
DL/T5384—2007
5风力发电机组基础
5.1风力发电机组基础施工方案编制5.1.1确定风力发电机组基础施工过程的施工方法。这是编制施工方案的核心，直接影响施工方案的先进性与可行性。施工方法的选择要根据设计图纸的要求和施工单位的实际状况进行。将拟定工程划分为几个施工阶段，确定各个阶段的流水分段。
有了施工图纸、工程量、主导工序的施工方法及分段流水方式后，再根据工期的要求考虑主要的施工机具、劳动力配备、预制构件加工方案，以及土建、设备安装的协作配合方案等，制定出各个主要施工阶段的控制日期，形成一个完整的施工方案。5.1.2主导施工过程施工方法的选择。1主导施工过程（或单位工程的分部分项工程）包括土石方工程，混凝土和钢筋混凝土工程，厂区建筑房屋基础土石方、基础混凝土、房屋结构主体工程，现场垂直、水平运输，装修工程等。
2主导施工过程的施工方法要根据不同类型工程特点及具体条件拟定。其内容要简明抛要，突出重点。对于新技术、新工艺、影响本工程质量的关键项目，以及工人还不够熟练的项目，要编制的更加详细具体，必要时应在施工组织设计以外单独编制技术措施。对于常规做法和工人熟练的项目不必详细拟定，只要提出在工程上的一些特殊要求即可。5.1.3编制风力发电机组基础施工方法由于风力发电机组的基础布置面较分散、基础点位多，所以基础施工可采取流水作业的方法进行施工。采用流水作业的基本8
