- 您的位置:
- 标准下载网 >>
- 标准分类 >>
- 轻工行业标准(QB) >>
- QB/T 2855-2007 首饰 贵金属含量的无损检测 密度综合法

【轻工行业标准(QB)】 首饰 贵金属含量的无损检测 密度综合法
本网站 发布时间:
2024-06-27 16:35:42
- QB/T2855-2007
- 现行
标准号:
QB/T 2855-2007
标准名称:
首饰 贵金属含量的无损检测 密度综合法
标准类别:
轻工行业标准(QB)
标准状态:
现行-
发布日期:
2007-05-29 -
实施日期:
2007-12-01 出版语种:
简体中文下载格式:
.rar.pdf下载大小:
937.00 KB

点击下载
标准简介:
标准下载解压密码:www.bzxz.net
本标准规定了以密度法为主,X射线荧光分析为辅,进行贵金属(金、银、铂、钯)首饰成分无损定量综合分析法。本标准适用于测定成分含量不小于750%的贵金属首饰及其制品。本标准不适用于测定完全密封空心、非固溶态及镶嵌的贵金属首饰。 QB/T 2855-2007 首饰 贵金属含量的无损检测 密度综合法 QB/T2855-2007

部分标准内容:

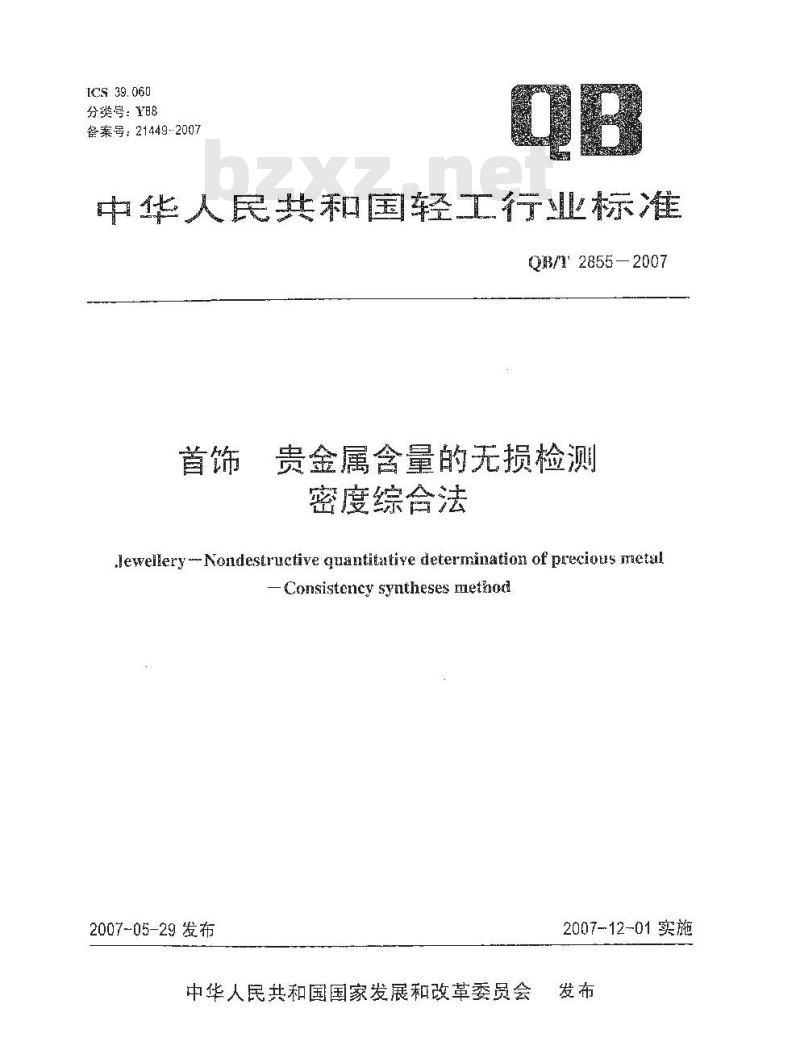

ICS 39. 060
分类号:YB8
备案号:21449-2007
中华人民共和国轻工行业标准
QB/2855-2007
贵金属含量的无损检测
首饰号
密度综合法
lewellery --Nondestructive gua ntitative determination of precios mietal- Consistency syntheses nlethod2007-05-29发布
中华人民共和国国家发展和改革委员会2007-12-01实施

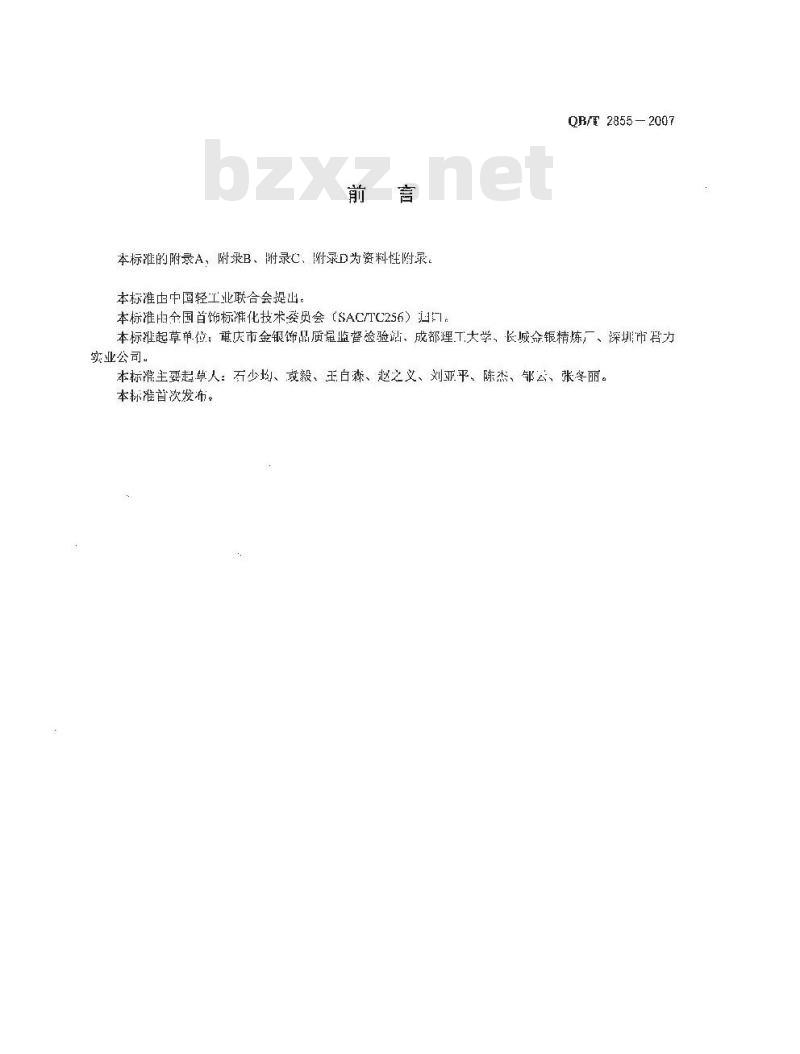

本标雅的附录A、附录B、附录C、附录D为资料性附录本标准由中国轻工业联合会提出。本标准阳余国首饰标准化技术委员会(SAC/TC256)国门QB/2855—2007
本标雅起草单:重庆市金银饰品质量监督检验站、成都理工大学,长城金银精炼厂、深圳市君力实业公司,
本标狒主耍起草人:石少均、袁毅、王白森、赵之义、刘亚平、陈杰、郁云、张冬丽。本标准首次发布。
1范围
QB/1 2855—2007
首饰贵金属含量的无损检测密度综合法本标规定了以密度法为主,X东线荧光分析为萌,逊行贵金属(合、银、铂、钯)首饰成分无损定置综合分析法。
本标准适用于测定主成分含量不小于750%的贵金属首饰及其测品。本标准不适用于测定完全密谢空心,非回溶态及嵌贵金属首饰。2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用义件,其随后所有的修改单(不包括勘误的内容)或修订版均不适用本标准,然而,鼓励根据本标准达成协议的各方研究是否可使用这些义件的最新版本,尼是不注日期的引用文件,其最新版本适用于本标雅。GB/T1423—1996贵金属及其合金密度的测诚方法GB/T18043贯金属首饰含量的无损检测方法X射线荧光光谱法3方法原理
贵金属(金、银、销、钯)均是面心立方晶休,当贵金属主成分含量不小于750%时,加入合金元案后所形成的合金仍为单相的面心立力固溶体,其晶格常数和晶胞质量的变化将导致密度的改变,本方法道过测定會合密度和杂质含最,就可以求出贵金属中工成分的含最4仪器设备
常用实验室仪器和
4.1光学读数分析天孚(或电子天平),录程100g,感量0.1mg4.2温度计,崴小分度为0.1℃的玻璃水银温度计。4.3机械捆气装置。
4. 4吊具,捏荐采用直径为0.05mm~0.10mm的不锈钢丝。4.5X射线荧光分析仪,波谱仪、能谱仪或任何一种能作无损定量检测的装而分析仪。5分析步骤
5.1样品预处理
样品可以是贵金属首饰,也可以是块状或丝状贵金属合金原料。样品在测量前应清洗干净并烘于冷却备服。样品的质量不宜小于2。若达不到,叫用一个质量不小于2g的已知密度标样组合测量(换算公式见附录D)。
5.2密度测量
5.2.1校准天平,并使天平内温度与室温保持致,室温宜控制在(20.0±2.0)C。5.2.2根据样品的质量选择含适的础码在空气中进行称童,取二次称最的算尽平均值为样品在究气印的称景值m,精至0.1mg,
5.2.3在进行水中称量前,视样品的表面情况,闻根插GB/T14231996中7.1选择合适的方法(真空抽气法,素沸法等)置予盛有蒸馏水的烧杯内清除样品表面气泡。QR/T2855-2007
5.2.4测量好水温后,轻轻格烯林这在托巢调好大平零点,将备好的金属吊丝挂在天平吊钩上,可将样品挂在品丛七进行量。最兰次称量的算嫩平均值为样品崔永中的称是值求公样品应漫没在水面15mm~20nim以下的症窄,在称好之前不应敢让水箱5.2.5:轻轻夹取样品置于杯底,保持波面高度,“称出据丝称量值m\。5.3杂质成分含量的测量,?
根抠GB/T18043,用交弱线炭光分析仪测出样晶的杂质成分含量比。6结果计算
6.1根据公式(1)计算出释品的密度0P,
m(Pu-P
样品在温度耐的密皮,单位为克每辛方厘米(gcr
样品在空中的称掌值单位为克()样品放在常真工的水中你重薇有位为壳:cg)币丝在水中的称氧值:单衔为克的在温度rC时水的密度,单位为克每立方厘米(gcm),可在附录A中查得在温度rC时空气的密度,单位为克立方厘米(gcm\),可在附录B中套得,根据公式(2)求出得测栏品晶格常数6.2
6.3山公式
式中国
待测样品
货金属的格常数拿拉为纳菜(Hm),而祥录中香得待
药晶格常数,单位为纳米(nm),可附录C中查得得测释品中的惊了百分数。
学出待测样品中贵金属含量。
%(%)
待测槎品中贵金属的含量,单位为%;g
避鉴属元素的摩尔子质过,单位为克每摩尔(g/ma)佛前德罗教02i/mol
特祥品品格带数薄检药纳来m
待测释品杂质战荟量
一待测样品的密度,单传为菀链方厘来m(1)
一待测样品杂质元素的尔原子质量,单位为克每摩尔(mol)句在附录C中查得。样品的密度算结果保留到小数点后第二位。样品的主成分含量计寞时:当待测样品中贵金属的含景%小丁999%,结果保留到个位:待测样品出贵金属的含量%不小于999%,计算结果保留到小数点后一位。
7检验规则
QB/T 2855-2007
当待测贵金腐样品的底靠不小于2么时,替测样端中英金属的含量不小50起,准确度优于1%;待测样品中贯金属的含量w不小于900%。,确度优0.5%;待测样品市捶鉴属的含量w不小于990%,准确度优了0含,待测样品小贵金虑的含鼠书小于999.%,准确度礼学0.05%试验报告
试验报告应至少包据域
-样是的鉴别,色
含金种类,接样门瑚样品形状:使用的标推(搏发箱藏出版年号);样品贵金属含量随分值,包括单个样品的值裹来均值,按第6章的规是一如有必要,应与粽方法规定的分析步骤的差;测试过程中在衡
测谢日期:
完腐分析的实鉴学,
实验室负责人操作
情犯的记录:
QB/T 2855-2007
0.999 8681
0.9999919
0.998 9705
0.997 8019
0.9968158
0.995 9761
附录A
(资料性附录)
0℃~30水的密度(g/cm2)
0.001 191
注1:P为宽米乘往的宜,
附录B
(资料性阴录,
0℃~30℃空气的密度(g/cm)
QB/T2855-2007
QB/:2855-2007
4·787
[-125]
23-298
2:-850
15+806:
4-1586
注2:1 A-0.1mm
摩尔原子质量和密度
主要元素的晶格常数
解轮器
潮尔原子质盛
度/(pcm)
D.1组合测量
附录D
(资料性附录)
组合测量,待测样品密度的计算公式待测拦品密度的计寰按公式(D.1)逃行。p,
m×pg×P
(m +m)× Pr -H ×P
武中:
待测样品的密度,单位为克每立方厘米(cnn);单位为克每立方厘米(g/cm\):一已知样品的密度,
一组食群品的密度,
单位为克海立方厘米(g/cm):待测品的质册,单位克(g):
m——已如群品的质最,单位为克(g)al
一组合样品的质量,单位为克(g)。QB/r 2855—2007
中华人民共
经工行业际洲
首饰贵金属含量的无损检测
密综合法
QB/T 2855-2007
中国轻总山般社山版发行
地址:北京东长安街6号
郸政编鸥:100740)
发行话:(010)65241695
网hil:httz://chlip.con.cnEmail: club@cllip.cut.cn
经工业标隆化编狱出版委员会编辑地址:北京西城区月坛北小街6号油:改编码:100137
电话:(10)680149923
版权所有侵权必究
15 *: 153019. 3039此内容来自标准下载网
印数:1—2(A1期
定价:12.00元
小提示:此标准内容仅展示完整标准里的部分截取内容,若需要完整标准请到上方自行免费下载完整标准文档。
分类号:YB8
备案号:21449-2007
中华人民共和国轻工行业标准
QB/2855-2007
贵金属含量的无损检测
首饰号
密度综合法
lewellery --Nondestructive gua ntitative determination of precios mietal- Consistency syntheses nlethod2007-05-29发布
中华人民共和国国家发展和改革委员会2007-12-01实施
本标雅的附录A、附录B、附录C、附录D为资料性附录本标准由中国轻工业联合会提出。本标准阳余国首饰标准化技术委员会(SAC/TC256)国门QB/2855—2007
本标雅起草单:重庆市金银饰品质量监督检验站、成都理工大学,长城金银精炼厂、深圳市君力实业公司,
本标狒主耍起草人:石少均、袁毅、王白森、赵之义、刘亚平、陈杰、郁云、张冬丽。本标准首次发布。
1范围
QB/1 2855—2007
首饰贵金属含量的无损检测密度综合法本标规定了以密度法为主,X东线荧光分析为萌,逊行贵金属(合、银、铂、钯)首饰成分无损定置综合分析法。
本标准适用于测定主成分含量不小于750%的贵金属首饰及其测品。本标准不适用于测定完全密谢空心,非回溶态及嵌贵金属首饰。2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用义件,其随后所有的修改单(不包括勘误的内容)或修订版均不适用本标准,然而,鼓励根据本标准达成协议的各方研究是否可使用这些义件的最新版本,尼是不注日期的引用文件,其最新版本适用于本标雅。GB/T1423—1996贵金属及其合金密度的测诚方法GB/T18043贯金属首饰含量的无损检测方法X射线荧光光谱法3方法原理
贵金属(金、银、销、钯)均是面心立方晶休,当贵金属主成分含量不小于750%时,加入合金元案后所形成的合金仍为单相的面心立力固溶体,其晶格常数和晶胞质量的变化将导致密度的改变,本方法道过测定會合密度和杂质含最,就可以求出贵金属中工成分的含最4仪器设备
常用实验室仪器和
4.1光学读数分析天孚(或电子天平),录程100g,感量0.1mg4.2温度计,崴小分度为0.1℃的玻璃水银温度计。4.3机械捆气装置。
4. 4吊具,捏荐采用直径为0.05mm~0.10mm的不锈钢丝。4.5X射线荧光分析仪,波谱仪、能谱仪或任何一种能作无损定量检测的装而分析仪。5分析步骤
5.1样品预处理
样品可以是贵金属首饰,也可以是块状或丝状贵金属合金原料。样品在测量前应清洗干净并烘于冷却备服。样品的质量不宜小于2。若达不到,叫用一个质量不小于2g的已知密度标样组合测量(换算公式见附录D)。
5.2密度测量
5.2.1校准天平,并使天平内温度与室温保持致,室温宜控制在(20.0±2.0)C。5.2.2根据样品的质量选择含适的础码在空气中进行称童,取二次称最的算尽平均值为样品在究气印的称景值m,精至0.1mg,
5.2.3在进行水中称量前,视样品的表面情况,闻根插GB/T14231996中7.1选择合适的方法(真空抽气法,素沸法等)置予盛有蒸馏水的烧杯内清除样品表面气泡。QR/T2855-2007
5.2.4测量好水温后,轻轻格烯林这在托巢调好大平零点,将备好的金属吊丝挂在天平吊钩上,可将样品挂在品丛七进行量。最兰次称量的算嫩平均值为样品崔永中的称是值求公样品应漫没在水面15mm~20nim以下的症窄,在称好之前不应敢让水箱5.2.5:轻轻夹取样品置于杯底,保持波面高度,“称出据丝称量值m\。5.3杂质成分含量的测量,?
根抠GB/T18043,用交弱线炭光分析仪测出样晶的杂质成分含量比。6结果计算
6.1根据公式(1)计算出释品的密度0P,
m(Pu-P
样品在温度耐的密皮,单位为克每辛方厘米(gcr
样品在空中的称掌值单位为克()样品放在常真工的水中你重薇有位为壳:cg)币丝在水中的称氧值:单衔为克的在温度rC时水的密度,单位为克每立方厘米(gcm),可在附录A中查得在温度rC时空气的密度,单位为克立方厘米(gcm\),可在附录B中套得,根据公式(2)求出得测栏品晶格常数6.2
6.3山公式
式中国
待测样品
货金属的格常数拿拉为纳菜(Hm),而祥录中香得待
药晶格常数,单位为纳米(nm),可附录C中查得得测释品中的惊了百分数。
学出待测样品中贵金属含量。
%(%)
待测槎品中贵金属的含量,单位为%;g
避鉴属元素的摩尔子质过,单位为克每摩尔(g/ma)佛前德罗教02i/mol
特祥品品格带数薄检药纳来m
待测释品杂质战荟量
一待测样品的密度,单传为菀链方厘来m(1)
一待测样品杂质元素的尔原子质量,单位为克每摩尔(mol)句在附录C中查得。样品的密度算结果保留到小数点后第二位。样品的主成分含量计寞时:当待测样品中贵金属的含景%小丁999%,结果保留到个位:待测样品出贵金属的含量%不小于999%,计算结果保留到小数点后一位。
7检验规则
QB/T 2855-2007
当待测贵金腐样品的底靠不小于2么时,替测样端中英金属的含量不小50起,准确度优于1%;待测样品中贯金属的含量w不小于900%。,确度优0.5%;待测样品市捶鉴属的含量w不小于990%,准确度优了0含,待测样品小贵金虑的含鼠书小于999.%,准确度礼学0.05%试验报告
试验报告应至少包据域
-样是的鉴别,色
含金种类,接样门瑚样品形状:使用的标推(搏发箱藏出版年号);样品贵金属含量随分值,包括单个样品的值裹来均值,按第6章的规是一如有必要,应与粽方法规定的分析步骤的差;测试过程中在衡
测谢日期:
完腐分析的实鉴学,
实验室负责人操作
情犯的记录:
QB/T 2855-2007
0.999 8681
0.9999919
0.998 9705
0.997 8019
0.9968158
0.995 9761
附录A
(资料性附录)
0℃~30水的密度(g/cm2)
0.001 191
注1:P为宽米乘往的宜,
附录B
(资料性阴录,
0℃~30℃空气的密度(g/cm)
QB/T2855-2007
QB/:2855-2007
4·787
[-125]
23-298
2:-850
15+806:
4-1586
注2:1 A-0.1mm
摩尔原子质量和密度
主要元素的晶格常数
解轮器
潮尔原子质盛
度/(pcm)
D.1组合测量
附录D
(资料性附录)
组合测量,待测样品密度的计算公式待测拦品密度的计寰按公式(D.1)逃行。p,
m×pg×P
(m +m)× Pr -H ×P
武中:
待测样品的密度,单位为克每立方厘米(cnn);单位为克每立方厘米(g/cm\):一已知样品的密度,
一组食群品的密度,
单位为克海立方厘米(g/cm):待测品的质册,单位克(g):
m——已如群品的质最,单位为克(g)al
一组合样品的质量,单位为克(g)。QB/r 2855—2007
中华人民共
经工行业际洲
首饰贵金属含量的无损检测
密综合法
QB/T 2855-2007
中国轻总山般社山版发行
地址:北京东长安街6号
郸政编鸥:100740)
发行话:(010)65241695
网hil:httz://chlip.con.cnEmail: club@cllip.cut.cn
经工业标隆化编狱出版委员会编辑地址:北京西城区月坛北小街6号油:改编码:100137
电话:(10)680149923
版权所有侵权必究
15 *: 153019. 3039此内容来自标准下载网
印数:1—2(A1期
定价:12.00元
小提示:此标准内容仅展示完整标准里的部分截取内容,若需要完整标准请到上方自行免费下载完整标准文档。

标准图片预览:





- 其它标准
- 热门标准
- 轻工行业标准(QB)
- QB2732-2005 水解胶原蛋白
- QB/T2418-1998 刀辊切竹机
- QB/T2212.6-1996 建筑工具(泥瓦类)阳角抹子
- QB/T2741-2013 学生公寓多功能家具
- QB/T1662-1992 克列姆吸收性测定仪
- QB/T1523-1992 毛皮机械设备及仪器术语
- QB/T3525-1999 雪茄烟纸
- QB/T1290.6-1991 钢锤敲锈锤
- QB/T2222-1996 合成鞣剂测试方法
- QB/T1925.1-1993 一般用途镀锌低碳钢丝编织网方孔网
- QB/T5120-2017 制鞋机械鞋底曲面分割机
- QB/T2438-1999 植物蛋白饮料 杏仁乳(露)
- QB/T1631-1992 檀香208
- QB/T1422.5-1992 造纸机械通用部件普通钢管辊技术条件
- QB/T1477-2003 电子钢琴
- 行业新闻
- 海耶斯的预警信号:华尔街推动的繁荣之前,比特币或将暴跌至9万美元
- 6月比特币矿工为何减产——限电与风暴是罪魁祸首!
- Tron DeFi活动扩张:SunSwap在2025年实现月度交易量突破30亿美元
- Bonk跻身涨幅榜前列,价格即将再涨35%?
- 英国和新加坡同意携手推进人工智能与代币化发展
- BONK 白皮书、官网与社交地址一览:全面背景资料汇总
- Tether的最后防线?GENIUS法案给USDT留下三道门...还有倒计时
- Solaxy 币是什么?深入解析背景、技术与白皮书资料
- XRP价格在实时追踪器上突然飙升至691,667美元。事件真相揭秘
- 7月5日Solana (SOL)价格预测
- 专家称忽视XRP将错失史上最大的财富转移
- 为什么今天加密货币下跌?特朗普vs.马斯克、美联储恐慌等因素影响
- 朝鲜黑客利用MacOS漏洞攻击加密货币项目
- 价格走势与市场热度:Solaxy 近期跌涨波动为何?
- OKX支持BONK交易吗?平台热点与操作指南
请牢记:“bzxz.net”即是“标准下载”四个汉字汉语拼音首字母与国际顶级域名“.net”的组合。 ©2009 标准下载网 www.bzxz.net 本站邮件:bzxznet@163.com
网站备案号:湘ICP备2023016450号-1
网站备案号:湘ICP备2023016450号-1
