【国家标准(GB)】 金属切削刀具 丝锥术语

ICS 25.100.50

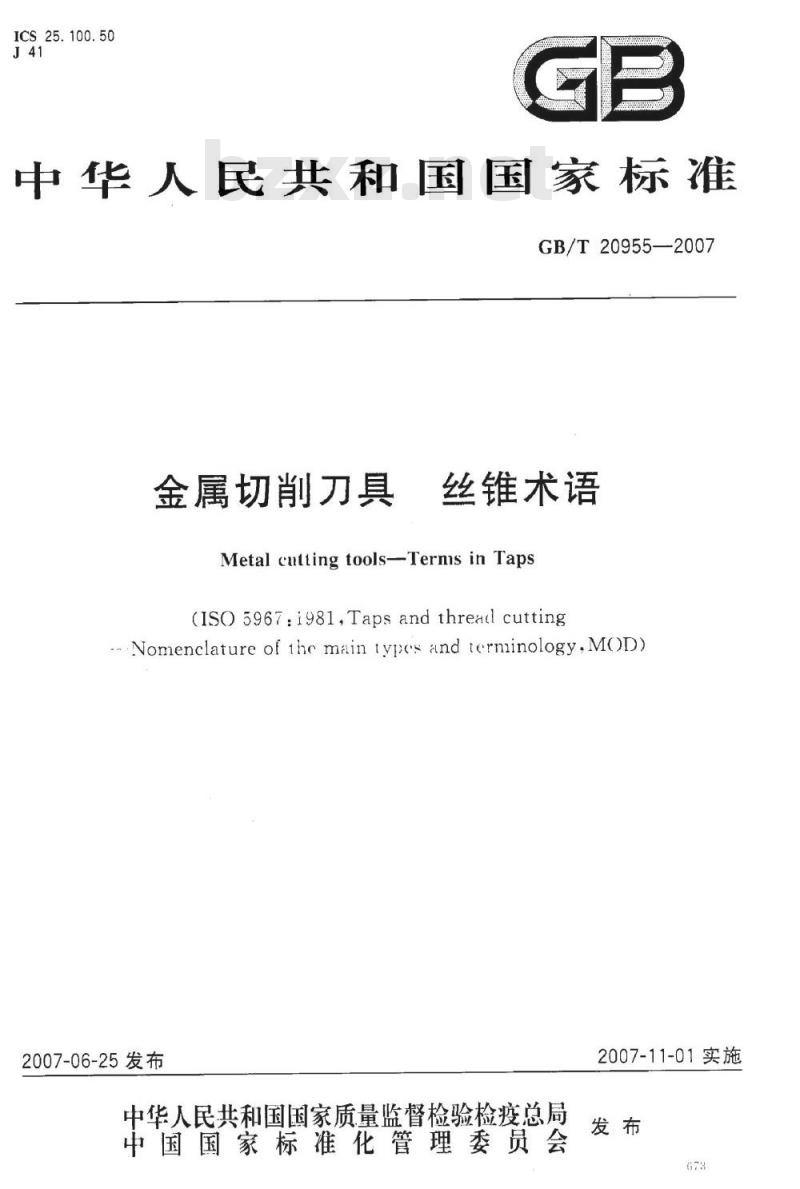

中华人民共和国国家标准
GB/T20955—2007
金属切削刀具
丝锥术语
Metal cutting tools-Terns in Taps(ISO5967:i981,Taps and thread cutting-- Nomenclature of thc main types and terminology,MOD)2007-06-25发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
2007-11-01实施
GB/T20955—2007

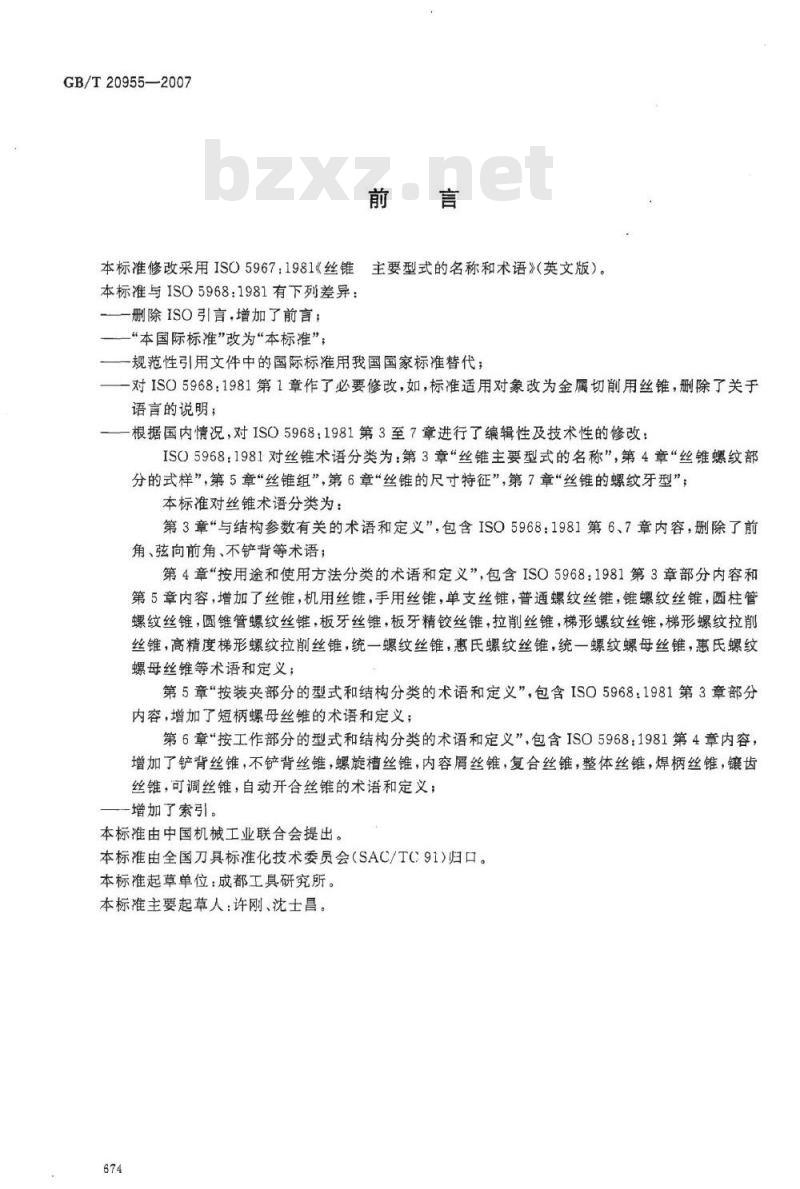

本标准修改采用ISO5967：1981《丝锥主要型式的名称和术语》（英文版）。本标准与ISO5968：1981有下列差异：一删除ISO引言，增加了前言；
“本国际标准”改为“本标准”；一规范性引用文件中的国际标准用我国国家标准替代：一对ISO5968：1981第1章作了必要修改，如，标准适用对象改为金属切削用丝锥，删除了关于语言的说明；
根据国内情况，对ISO5968：1981第3至7章进行了编辑性及技术性的修改：ISO5968：1981对丝锥术语分类为：第3章“丝锥主要型式的名称”，第4章“丝锥螺纹部分的式样”，第5章“丝锥组”，第6章“丝锥的尺寸特征”，第7章“丝锥的螺纹牙型”；本标准对丝锥术语分类为：
第3章“与结构参数有关的术语和定义”，包含ISO5968：1981第6、7章内容，删除了前角、弦向前角、不铲背等术语；第4章“按用途和使用方法分类的术语和定义”，包含ISO5968：1981第3章部分内容和第5章内容，增加了丝锥，机用丝锥，手用丝锥，单支丝锥，普通螺纹丝锥，锥螺纹丝锥，圆柱管螺纹丝锥，圆锥管螺纹丝锥，板牙丝锥，板牙精铰丝锥，拉削丝锥，梯形螺纹丝锥，梯形螺纹拉削丝锥，高精度梯形螺纹拉削丝锥，统一螺纹丝锥，惠氏螺纹丝锥，统一螺纹螺母丝锥，惠氏螺纹螺母丝锥等术语和定义；
第5章\按装夹部分的型式和结构分类的术语和定义”，包含ISO5968：1981第3章部分内容，增加了短柄螺母丝锥的术语和定义；第6章\按工作部分的型式和结构分类的术语和定义”，包含ISO5968：1981第4章内容，增加了铲背丝锥，不铲背丝锥，螺旋槽丝锥，内容屑丝锥，复合丝锥，整体丝锥，焊柄丝锥，镶齿丝锥，可调丝锥，自动开合丝锥的术语和定义；一增加了索引。
本标准由中国机械工业联合会提出。本标准由全国刀具标准化技术委员会（SAC/TC91）归口。本标准起草单位：成都工具研究所。本标准主要起草人：许刚、沈士昌。674

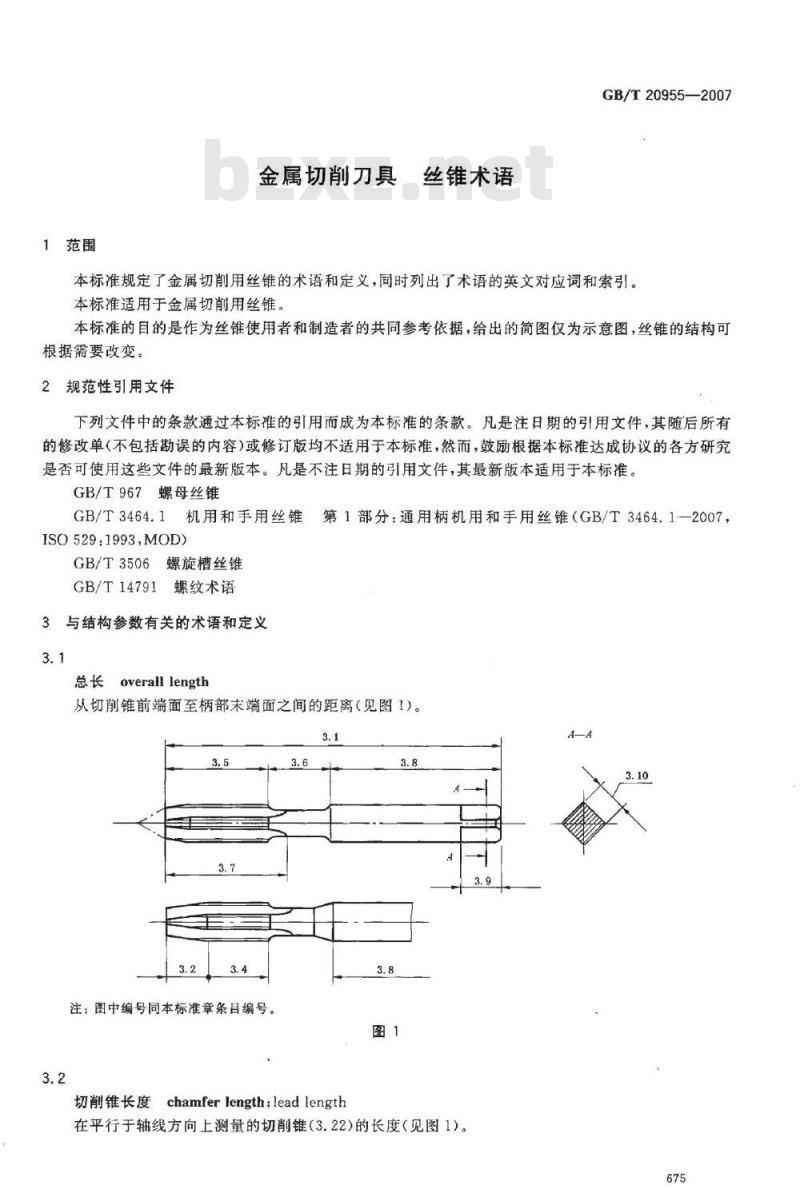

1范围
金属切削刀具
丝锥术语
GB/T20955—2007
本标准规定了金属切削用丝锥的术语和定义，同时列出了术语的英文对应词和索引。本标准适用于金属切削用丝锥。本标准的目的是作为丝锥使用者和制造者的共同参考依据，给出的简图仅为示意图，丝锥的结构可根据需要改变。
2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB/T967螺母丝锥
GB/T3464.1机用和手用丝锥
第1部分：通用柄机用和手用丝锥（GB/T3464.1一2007ISO529:1993,MOD)
GB/T3506螺旋槽丝锥
GB/T14791螺纹术语
3与结构参数有关的术语和定义
总长overall length
从切削锥前端面至柄部末端面之间的距离（见图1）。3.1
注：图中编号同本标准章条目编号。3.2
切削锥长度chamferlength；leadlength3.8
在平行于轴线方向上测量的切削锥（3.22)的长度（见图1）。A-A
GB/T20955—2007

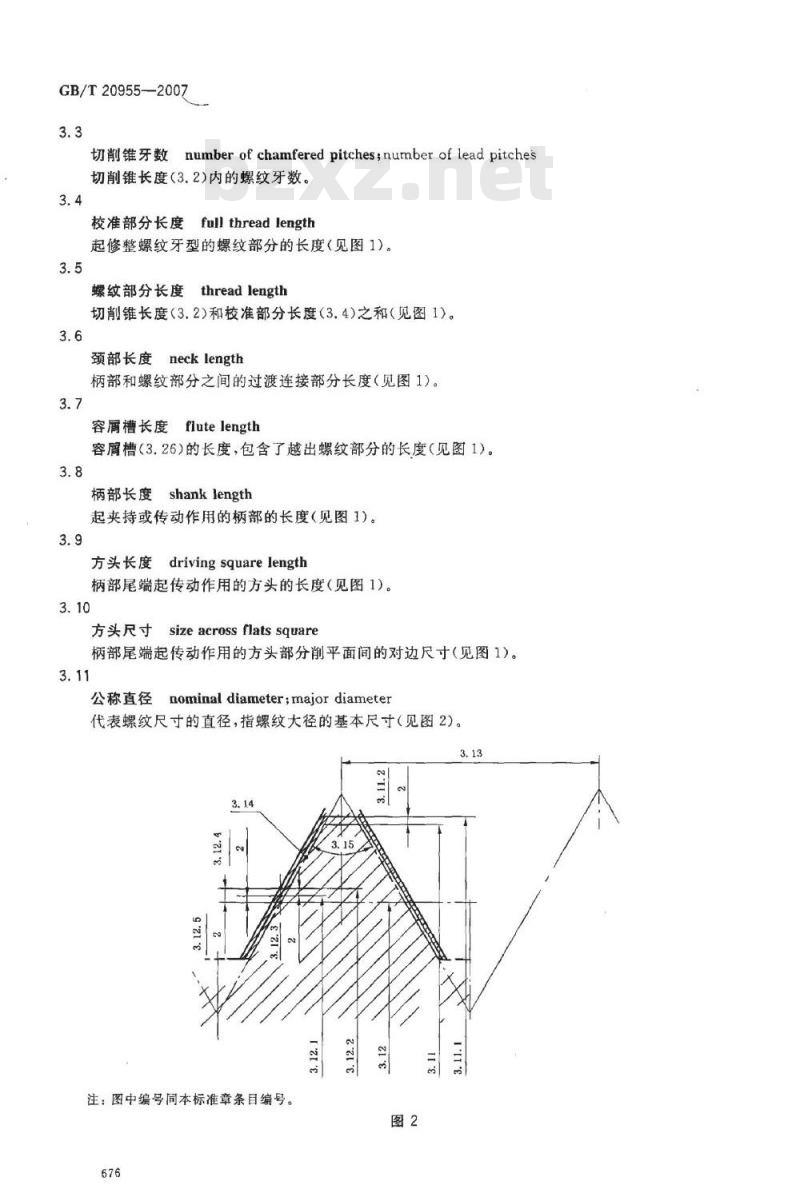

切削锥牙数numberofchamferedpitches;numberof leadpitches切削锥长度（3.2)内的螺纹牙数。3.4
校准部分长度fullthreadlength起修整螺纹牙型的螺纹部分的长度（见图1）。3.5
thread length
螺纹部分长度
切削锥长度（3.2）和校准部分长度（3.4）之和（见图1）。3.6
颈部长度necklength
柄部和螺纹部分之间的过渡连接部分长度（见图1）。3.7
容屑槽长度
flute length
容屑槽（3.26）的长度，包含了越出螺纹部分的长度（见图1）。3.8
shank length
柄部长度
起持或传动作用的柄部的长度（见图1）。3.9
方头长度drivingsquarelength
柄部尾端起传动作用的方头的长度（见图1）。3.10
方头尺寸sizeacrossflatssguare柄部尾端起传动作用的方头部分削平面间的对边尺寸（见图1）。3.11
公称直径
nominaldiametermajordiameter代表螺纹尺寸的直径，指螺纹大径的基本尺寸（见图2）。3.13
注：图中编号同本标准章条目编号。676

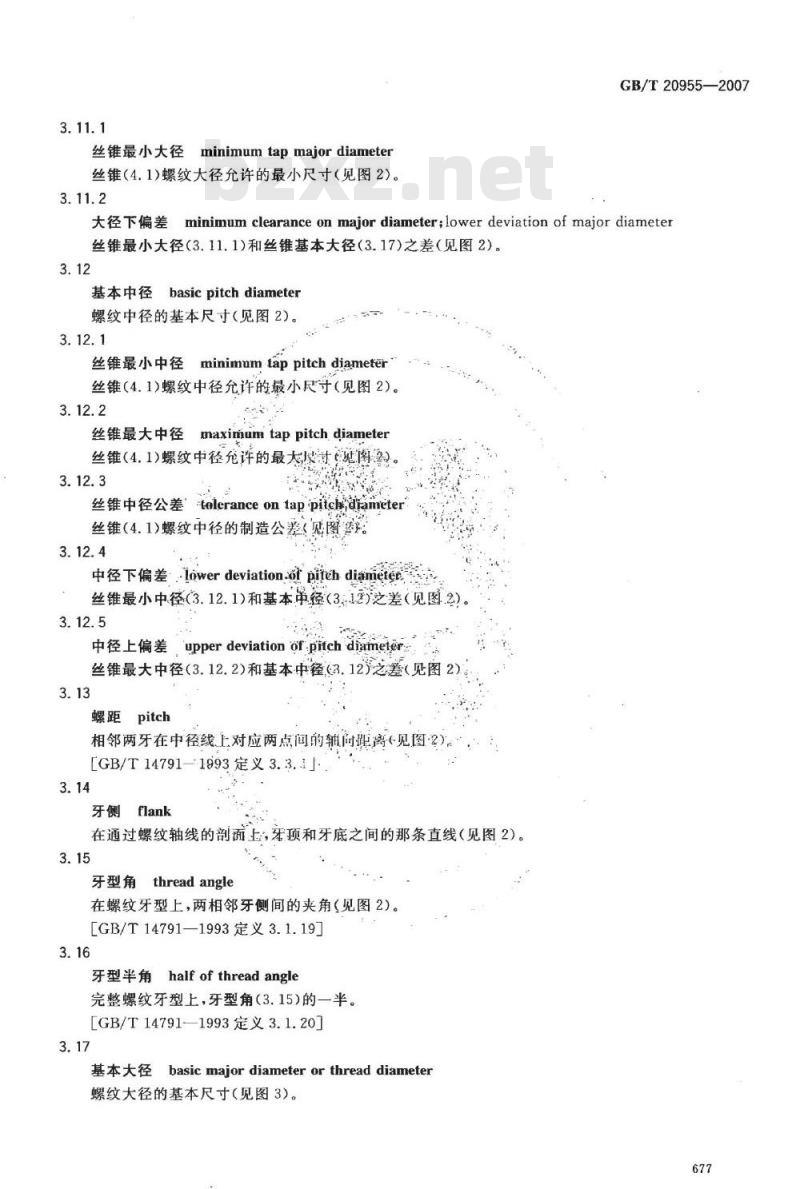

丝锥最小大径minimumtapmajordiameter丝锥（4.1)螺纹大径允许的最小尺寸（见图2)。3.11.2
GB/T20955—2007
大径下偏差minimum clearance on major diameter;lower deviation of major diameter丝锥最小大径（3.11.1)和丝锥基本大径（3.17)之差（见图2）。3.12免费标准下载网bzxz
基本中径basic pitch diameter螺纹中径的基本尺寸（见图2）。3.12.1
minimum tap pitch diameter
丝锥最小中径
丝锥（4.1)螺纹中径允许的最小尺寸（见图2)。3.12.2
丝锥最大中径
maximum tap pitch diameter
丝锥（4.1)螺纹中径充许的最大原过现图2）。3.12.3
丝锥中径公差
tolerance on tap pitch,dramete丝锥（4.1)螺纹中径的制造公见图3.12.4
中径下偏差lowerdeviation.of pitehdiameter丝锥最小中径（3.12.1)和基本串径（312）之差（见图2)3.12.5
upperdeviation of pitchdiameter中径上偏差
丝锥最大中径（3.12.2)和基本中径（3.12）之鑫（见图2）3.13
螺距pitch
相邻两牙在中径线上对应两点间的轴间距离（见图2）［GB/T14791—1993定义3.3.1」3.14
牙侧flank
在通过螺纹轴线的剖面上，牙预和牙底之间的那条直线（见图2）。3.15
牙型角threadangle
在螺纹牙型上，两相邻牙侧间的夹角（见图2）。[GB/T14791—1993定义3.1.19]
牙型半角halfofthreadangle
完整螺纹牙型上，牙型角（3.15）的一半。[GB/T14791—1993定义3.1.20]
basic major diameter or thread diameter基本大径
螺纹大径的基本尺寸（见图3）。677
GB/T20955—2007
注：图中编号同本标准章条目编号。3.18
shank diameter
柄部直径
柄部的直径尺寸（见图3）。
颈部直径neckdiameter
柄部和螺纹部分之间的过渡连接部分的直径尺寸（见图3)。3.20
端部直径pointdiameter；chamferpointdiameter切削锥导入端处切削刃的直径（见图3）。3.21
芯部直径webdiameter；corediameter在轴线的给定点上与槽底相切的一个圆弧的直径（见图3)。3.22
切削锥chamfer
在前端起切削、引导作用的成锥形的螺纹部分（见图4)。3.23
切削锥角chamferangle
导角lead angle
切削锥（3.22)的任一母线与轴线间形成的夹角（见图4)。3.24
实际丝锥大径actualtapmajordiameter垂直于轴线的一个选定截面上，通过项刃的圆弧的直径（见图4）。3.25
小径minordiameter
与螺纹牙底相切的假想圆柱或圆锥的直径（见图4）。［GB/T14791—1993，定义3.2.3］3.26
容屑槽flute
在螺纹部分并延伸至颈部开出的沟槽，在螺纹截形上形成切削刃，并能使切屑排出和切削液进人切削区（见图4）。
OYMMMM
wwwwww
注：图中编号同本标准章条目编号。图4
GB/T20955—2007
GB/T20955—2007
直槽straightflute
与丝锥（4.1)轴线平行的容屑槽（3.26)（见图4）。3.26.2
螺旋槽spiralflute
螺旋状的容屑槽（3.26)（见图4）。3.26.3
螺旋槽角spiral fluteangle
螺旋角helicalangle
校准部分螺纹上选定点的切线与包含该点及轴线组成的平面间的夹角（见图4）。3.27
螺尖spiralpoint
切削锥前部加工出带有刃倾角的部分（见图4)。3.28
螺尖角spiralpointangle
带螺尖（3.27)的切削锥的切削刃上选定点的切线与轴线间的最大投影夹角（见图4）。3.29
刃背land
沟槽间的螺纹部分（见图4）。
刃背宽度landwidth
刃背（3.29）上，切削刃和与其相对的刃之间的弦宽（见图4）。3.31
切削锥径向铲背
radial relief on chamfen
在切削锥（3.22）上，刃背（3.29）高度从切削刃处逐渐向后面降低，使切削刃具有径向后角（见图5）。
注：图中编号同本标准章条目编号。图5
全宽铲背
eccentric thread relief
在切削锥（3.22）上，刃背（3.29）高度从切削刃处逐渐向后面降低（见图6）。680
全宽铲背
注：a）是在大径、牙侧小径上的全宽铲背，b）是仅在牙侧和小径上的全宽铲背。图6
con-eccentricthreadrelief
部分铲背
GB/T20955—2007
全宽铲背
在切削锥（3.22）上，刃背（3.29）高度从距离切削刃一定宽度处逐渐向后面降低（见图7）部分铲背
注：a）是在大径、牙侧和小径上的部分铲背，b）是仅在牙侧和小径上的部分铲背。图7
倒锥backtaper
校准部分螺纹的直径朝柄部方向逐渐减小（见图5）。3.35
左螺纹
lefthandthread
沿轴向察看时，螺纹沿逆时针方向绕圈。3.36
righthandthread
右螺纹
沿轴向察看时，螺纹沿顺时针方向绕圈。3.37
external centre
外顶尖
丝锥（4.1)端部的尖顶部分（见图8）。部分铲背
GB/T20955—2007
注：图中a)为普通型式外顶尖，b)为尖部缩小的外顶尖。图8
中心孔internal centre
在一端或两端处，制有底部带直盲孔的锶孔，由它确定轴线（见图9）。图9
4按用途和使用方法分类的术语和定义4.1
丝锥tap
通过旋转并沿螺纹导程轴向进刀，在被加工孔中形成内螺纹的一种成形刀具（见图1）。4.2
机用丝锥machinetap
通过机械操作方式加工螺纹的丝锥（4.1)（GB/T3464.1)。4.3
手用丝锥hand tap
可通过手工操作方式加工螺纹的丝锥（4.1)(GB/T3464.1)。4.4
单支丝锥singletap
一次切削即可完成螺纹孔加工的丝锥（4.1）。4.5
成组丝锥setof taps
由二支或二支以上丝锥（4.1）组成一组，可依次分担加工一个螺纹孔（见图10、图11、图12、图13）。4.5.1
等径成组丝锥
setofuniformtaps
成组丝锥（4.5)中，各支丝锥的大径、中径、小径均相等，仅切削锥长度（3.2)或切削锥角（3.23)不等（见图10、图11）。
注：图中编号同本标准章条目编号。注：图中编号同本标准章条目编号。4.5.2
set of serial taps
不等径成组丝锥
GB/T20955—2007
成组丝锥（4.5)中，各支丝锥的大径、中径、小径以及切削锥长度（3.2)或切削锥角（3.23)均不相等（见图12、图13)。
注：图中编号同本标准章条目编号。图12
注：图中编号同本标准章条目编号。图13
初锥tapertap
在等径成组丝锥（4.5.1)中，其切削锥长度（3.2)较长或切削锥角（3.23)较小，校准部分具有完整螺纹牙型，在通孔中攻丝可一次加工完成螺纹成品尺寸（见图10、图11）。4.5.4
中锥plugtap
在等径成组丝锥（4.5.1）中，其切削锥长度（3.2)介于初锥（4.5.3)和底锥（4.5.5)之间，其具有单支丝锥（4.3)的功能（见图11)。
GB/T20955—2007
底锥bottomingtap
在等径成组丝锥（4.5.1）中，其切削锥长度（3.2）较短，其只起修短螺尾作用（见图10、图11）。4.5.6
第一粗锥firsttap
在不等径成组丝锥（4.5.2）中，其切削锥长度（3.2)较长或切削锥角（3.23）较小，校准部分不具备完整螺纹牙型，在加工螺纹时起粗加工作用（见图12、图13）。4.5.7
第二粗锥second tap
在不等径成组丝锥（4.5.2)中，其切削锥长度（3.2)介于第一粗锥（4.5.6）和精锥（4.5.8)之间，根据切削负荷分配的需要起第二次粗加工作用（见图12）。4.5.8
精锥finishingtap
在不等径成组丝锥（4.5.2)中，其切削锥长度（3.2）较短，校准部分具有完整螺纹牙型，起最后精加工作用（见图12、图13）。
普通螺纹丝锥tapforgeneralpurposescrewthreads加工普通螺纹用的丝锥（4.1)。4.7
锥螺纹丝锥tapfortaper screwthreads加工锥螺纹用的丝锥（4.1)。
圆柱管螺纹丝锥
tapforparallelpipethreads
加工圆柱管螺纹用的丝锥（4.1)（见图14）。图14
圆锥管螺纹丝锥tapfortaperpipethreads加工圆锥管螺纹用的丝锥（4.1)（见图15）。图15
板牙丝锥die tap
板牙专用丝锥（4.1），适用于板牙钻容屑孔之前的螺纹加工。4.11
板牙精铰丝锥
finishing die tap
组合丝锥
板牙专用丝锥（4.1)，适用于板牙钻容屑孔之后的螺纹精加工。684
