GB/T20934—2007
钢拉杆
Steel tie rod.
2007-05-14发布
中华人民和国国家质量监督检验检疫总局中国国家标准化管理委员会
2007-12-01实施
本标准闭录 A和附录 B都是资料性附录。本标准由中国钢铁工业协会提出。木标摊出全国钢标推化技术委员会归口，GB/T20934—2007
本标准起草单位巨力集团有限公司、中国建筑东北设计研究院、中国船工业第九设计研究院，钢铁研究总院利中国船舶工业综合技术经济研究院，本标准主起草人：杨建国、姚军战、叶建国，祁海坤、王水正，窦南华、江贵平、王祖滨、黄湘宇，范围
钢拉杆
GB/T 20934—2007
本标准规定了钢拉杆的订货内容、级别与型式、结构与型号、尺尽寸、外形及允许偏差、技术要求、试验方法、检验规则、包装、标志及质量证明书、运输和贮存。本标准适用于土木工程结构用钢拉杆：2规范性引用文件
下列文件中的条款通过本标推的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标谁达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB/T196普通螺纹基本尺寸
普通螺纹公差
GB/T 197
GB/T 222
GB/T 228
GB/T 229
GB/T 699
GB/T 700
钢的成品化学分充许偏差
金属材料室温拉仲试验方法(GB/T228--2002,cqIS6892:1998（E)）金晨夏比缺口冲击试验方法（GB/T229-1991eqVISO83：1976ISO[58：1983）优质碳素结构钢
碳素结构钢(GB/T700—2006.TSO630:1995,NEQ)热轧圆钢和方钢尺寸、外形，重量及允许偏差（GB/T702—2004，ISO1035-1：1980、GB/T 702
ISO1035-2:1980.ISO 1035-1:1982.MOD)低合金高强度结构钢（GB/T1591：1994.ueqISO4950：1981)GB/T 1591
钢及钢产品力学性能试验取样位置及试样制备（GB/T2975—1998,e9VIS）377：1997）GB/T 2975
GB/T3077合金结构钢
GB/T5796所有部分）梯形螺纹
GB/T6402锻钢件超声波检验方法GB/T17505钢及钢产品交货—般技术要求（GB/T175051998，eqISO404：1992）GB/T20066钢和铁化学成分测定用试样的取样和制样方法（GH/T20066—2006，1SO14284:1998,IDT)
量型机械通用技术条件锻钢件无摄探伤IR/T 5000. 15
3术语和定义
下列术语和定义适用于术标准。钢拉杆steel tierod
由钢质杆体和连接件等组件组装的受拉构件。4订货内容
按本标准订货的合同应包括下列内容：a）产品名称；
b）本产品标准号：
c）产品型号；
GB/T209342007
强度级别及冲击吸收功要求；
尺寸及外形允许偏差；
交货地点及数量：
包装方式：
其他特殊要求。
级别与型式
级别及代号
钢拉杆按杆体强度分为345、460550和650四种强度级别，其代号由钢拉杆的汉语拼音字母GLG和代表杆体属服强度值组成
例如：GLG345
学以杆汉语拼音的首位字母。
共中:O.L.G
一杆体成腹值。
型式及代号
螺纹连接的
设连接的
纹连接的
型接头的拉托，代号为U，
型接头或两端
加型接头
单向铰螺纹车接的
0型杆头钢拉杆，代号为00：
一端为螺纹连接的Q西
型接头钢立杆，代号为OU：
网拉杆，代号为D
有单向螺绞连接的最托代品为
双向铰螺纹连接的钢拉杆，代！S
有双向饺螺纹连接的钢拉杆，代号为 S2两
结构与型号
UU型钢拉
U型按头：
短护套，
一杆体，
长护套
张紫器；
销轴：
-端盖：
螺钉。
见图1
图1UU型钢拉杆

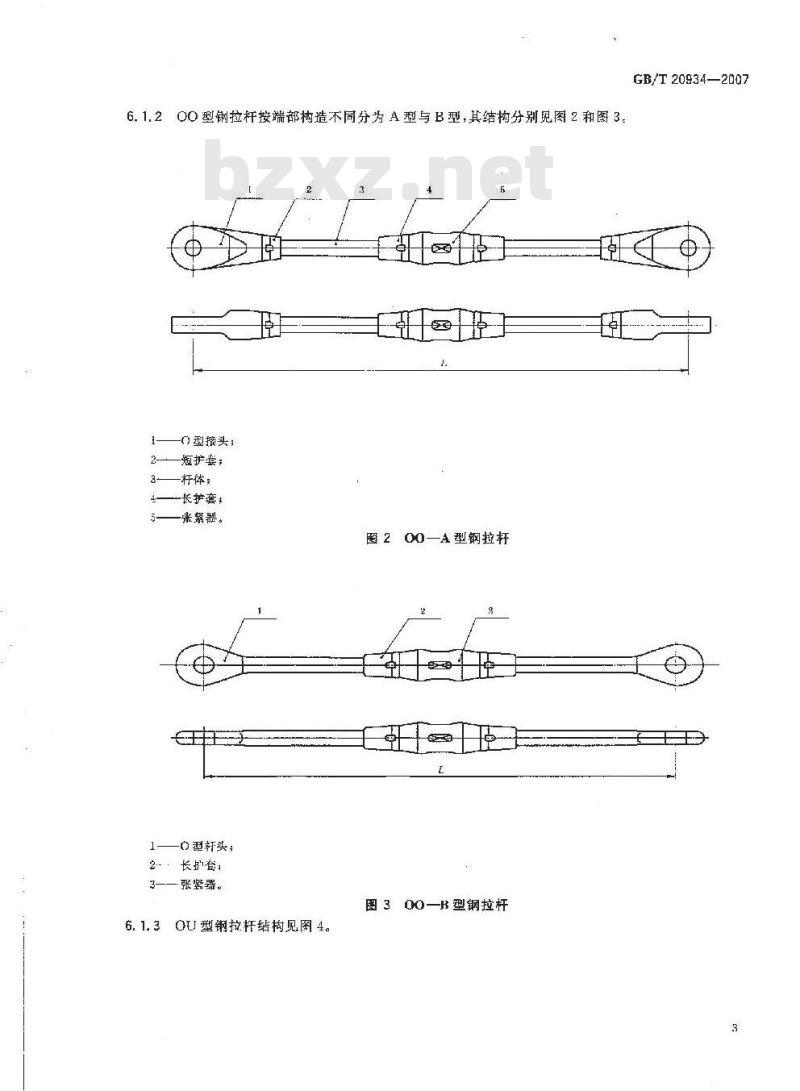

6. 1. 2 OO 型钢拉杆按端部构造不同分为 A 型与 B 型,其结构分别见图 2 和图 3,0型接头；
一短护套；
一杆体；
长护套t
张繁器。
圈200A型钢拉杆
0型杆头：
3——张紧器。
图300—B型钢拉杆
OUI型拉托结构见图4。
GB/T20934—2007
GB/T 20934—2007
-0型接头：
短护套，
长护套：
张紧器
U型接头
销轴，
一螺钉、
D1型钢拉
锁紧螺母
一单向饺，
一销轴：
-开口销；
—张聚器。
购见图5。
图4 OU型钢拉杆
图5D1型钢拉杆
6.1.5D2型钢拉杆结构见图6。
锁紧螺母
垫板：
杆体，
单向较
开口销
6.1.6S1型
结构见图？
锁紧螺母：
垫板：
一杆体：
双向铰，
开口销：
一张紧器。
图6D2型钢拉杆
图7S1型钢拉杆
GB/T20934—2007
CB/T 20934—2007
S2型钢拉杆结构见图8.
一锁紧螺母
一螺母
一杆体，
双向较
6——销辑：
一开口销；
张蜗辈。
图 8 S2 型钢拉杆
6.1.8根据需方订货要求，各类型钢拉杆可带或不带张紧器。6.2型号
钢拉杆的型号表示方法如下：
长度，单位为毫米：
杆体直径,单位为毫米！
-型式代导；
强度级别代号。
6.3标记示例
强度460级，0U型，直径为40mm，长度为8000mm，钢拉杆标记为：GB/T20934:2007GLG460-OL-CX8000尺守、外形及充许偏差
钢拉托的杆体直径允许偏差、不圆度和弯曲度应符合G13/T702的规定。7.1
钢拉杆杆体长度充许偏差见表1。表1
单根杆体长度允许偏差
杆体长度/
>5 000~-10 000
>10000
允许偏差！
GB/T20934—2007
7.3钢拉杆的普通螺纹应符合GB/T196和GB/T197中7H/6g规定，梯形螺纹应符合GB/T5796中的8H/7c规定。
8技术要求
8.1材料
8.1.1根据钢拉杆的强度级别，对钢拉杆的杆体及组件可选用碳素结构钢、优质碳素结构钢、低合金高强度结构钢和合金结构钢等材料，其牌号及化学成分应分别符合GB/T70C.GB/T699.GB/T159I和GB/T3077等标准的要求。杆体及组件用材料的相应标准会照附录A8.1.2钢拉杆的杆体及组件用材科的化学成分允许偏差应符合6B/T222的规定。8.1.3同一批钢拉杆的同类组件应为同一牌号材料制道8.1.4钢拉杆连接件的
8.2力学性能
钢拉杆的杠
强度级别
GLG345
GLG460
GLG550
GLG650
应不低于杆体的最低承载能力
生能应符
居服强度R抗拉强度R.
20~120
力学性能
断后件长车A断面收缩率
8.2.2冲击试验温度由需方确定，并在合同中注明50
冲击吸收功Akv
温度/℃
8.2.3冲击功值按一组三个试样算术平均值计算，元许其中一个试样值低于表2规定值，但不得低于规定值的70%。夏比冲击试验结果不符合上述规定时，还应从同一杆体（或同一样坏）上再取3个试样进行试验，前后两组6个试样的算术平均值不得低于规定值，允许有2个试样小于规定值，但其中小于规定值70%的试样只充许1个。
8.3制作
8.3.1单根楼材制做的杆体端部，可锻造后机械加工或直接机械加工，宜采用螺纹连接。8.3.2钢拉杆相同组件应保证互换性。8.4无损检测
8.4.1杆体超声波探伤应行合GB/T6402的2级规定8.4.2杆体端部（螺纹部分或0型杆头）磁粉探伤，应符合JB/T5000.15的Ⅱ级规定。GB/T 20934—2007
8.5表面质量
钢拉杆的表面应光滑，不允许有自视可见的裂纹，折叠，分层、结疤和锈蚀等缺陷，经机加工的钢拉杆组件表面粗度应不低于Ra12.5，钢拉杆表面护处理按合同规定：8.6成品拉力试验要求
钢拉杆应能承受K倍杆体屈服强度的拉力。如果有关技术条件没有规定 K值，则 K 值一般取0.85.
8.7 施工
钢拉杆的施工要求参见附暴容
试验方法
钢拉杆的检验项目取样数重，取样方法和试验方法应符合表3的规定。表 3检验项目,取样数量,取样方法和试验方法序号
检验项目
化学成分
无损检测
成品拉山试验
取样数盘
1个/铲批
1个/炉批
3个/炉批
2套/批
取样方法
GB/T20066
GB/T 2975
整套钢拉柯
单檬杆休
整套钢拉托
试验方法
牌号所属钢类标准或产品标
准中规定的分析方法
GB/T 228
GB/T 229
卡尺，千分尺卷尺
GB/T 6402 和 JB/T 5000. 15
按本标雄
注，表中化学成分是对原材料进行的，拉伸、冲击是对每热处理炉的试件进行的，9.2
成品拉而试验
钢拉杆成品拉力试验应整体一次进行：当试验机能力限制时，可以分段进行但应保证每个组件都经受拉力试验
9.2.2钢拉杆组装完华后，首先施加10%杆体屈服强度的拉力，检查各组件是否正常并测量钢拉杆长度1g，接缓慢加戴到K倍杆体屈服强度的拉力，保持载荷10玛in，然后卸载至10%杆体尽服强度的应力，再次测层长度11并按干式计算残余变形率9，最后完全卸载，检查各组件。L-L×1G0%
9.2.3根据需方要求，并在合同中注明，可进行钢拉杆静裁被断试验。10检验规则
10.1捡查和验收
钢拉杆的检查和验收由供方技术质量监督部门进行，需方有权进行复验。10.2组批规购
对应同一炉批号原材料，按间热处理制度制作的同一规格杆体，组装数量不超过50套的钢拉杆为批。
10.3 复验与判定规则免费标准bzxz.net
10.3.1尺让和外观，若有不符合要求时，根据供需双方协商：允许返修后进行复验10.3.2成品拉力试验，若不符合要求时，允许加倍抽样复验，如果复验中仍有一套不错合要求时，则需8
遂套检验，
10.3.3其他检验项目的复验应按GB/T17505的规定。包装，标志及质量证明书
11.1标志
11. 1. 1 产品标志
标志内容包括：
a）祺方名称.商标；
钢拉杆型号：
产品名称：
出厂日期：
可追潮钢拉杆全部生产过程的批号或其他代号；检验合格标志;
产品编号。
包装标志
包装标志按双方协议进行。
11.2包装
拉杆包装应按运输方式和双方协议要求进行，质量证明书
质量证明书内容包括：
订购方名称、供方名称；
检验员章；
本标准号：
合同号；
产品名称，
标准中规定的各项试验结果：
批号、数量；
生产及发货R期，
运输和贮存
12. 1钢拉杆在运输和贮存过程中，应避免碰撞,防止变形和锈蚀。12.2应采取适当措施，保护输拉杆的螺纹。GB/T 20934—2007
GB/T20934—2007
组件名称
张紧器
长短护堡
颂紧螺母
双向数
附录A
（资料性附录）
钢拉杆杆体及组件的选材
表^.1钢拉杆杆体及组件用材料的相应标准强度级别
GLG345
GB/I 3077
G57T 3077
GB/T 1531
GR/T 3077
CB71699或
GB/T 3077
GB/T 70C或
GB/T 1ESI
GH/T 699
GB/T 699 或
GB/T 3077
GB/T 698 或
GB/T 3077
GB/T700或
GB/T1591
GB/T 3077或
GH/T 1591
GB/T1591
GLG450
材料际准
GB/T 3077
GB/T 9977
GB/T1591
GB/T 3077
GB/T 3077
G3/T700或
GB/T1591
GB/T 699
GB/T3077
GB/T 3077
GB/T 700或
GB7T 1591
GB/T 3077或
GB/T 1591
GB/T1591
GLG550
GB/T 3077
GF/T 8977
GB/T 1591
GB/T 3077
GB/T3077
GB/T 700 或
GB/T 1591
GB/T S90
GB/T 3077
GB/T 3077
GB/I 700 或
GB,T 1591
GB/T3077或
GB/T1591
GB/T 1591
GBT3077
GBJT 3077.
GB/T 1591
GB/T 3077
GB/T3077
GB/T 700 或
GB/T 1591
GB/T 699
GB/T 3077
GB/T 3077
GB/T 700 或
GB/T 1591
GB/T 8077 或
GB/T 1591
GE/T1591
