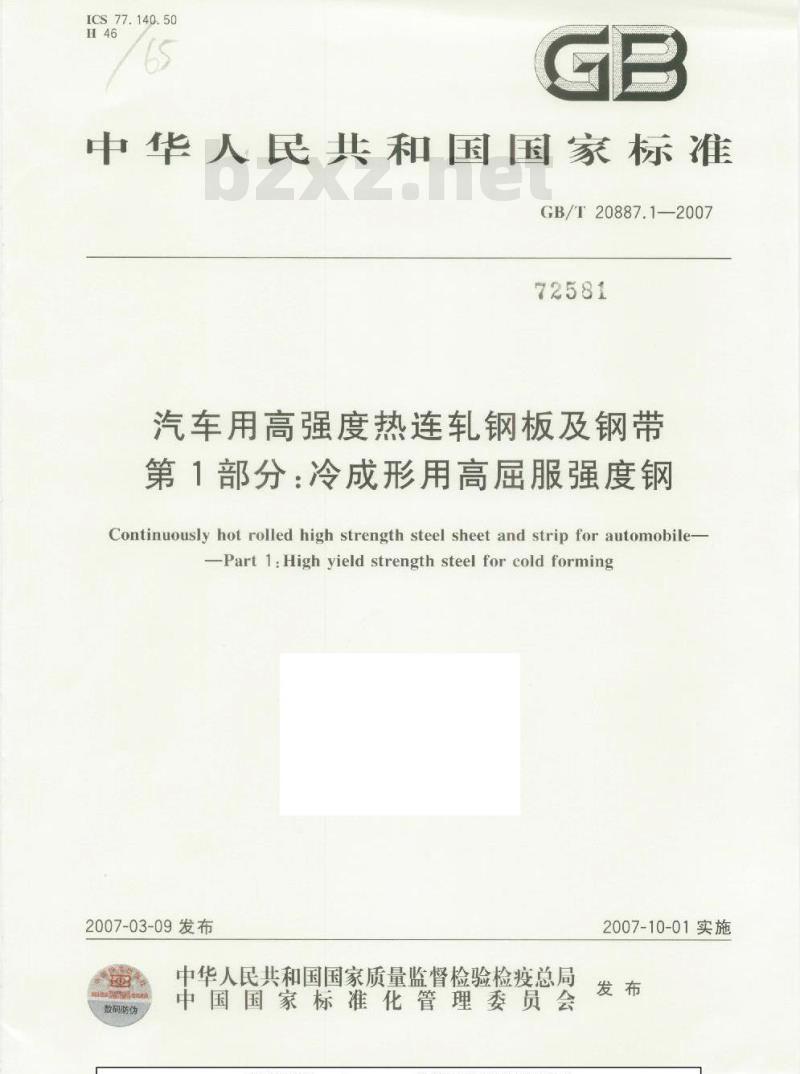

【国家标准(GB)】 汽车用高强度热连轧钢板及钢带 第1部分：冷成形用高屈服强度钢

ICS77.140.50
中华人民共和国国家标准
GB/T20887.1-—2007
汽车用高强度热连轧钢板及钢带第1部分：冷成形用高屈服强度钢Continuously hot rolled high strength steel sheet and strip for automobile-Part 1:High yield strength steel for cold forming2007-03-09发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
数码防伪
2007-10-01实施
GB/T20887《汽车用高强度热连轧钢板及钢带》共分为5部分第1部分：冷成形用高届服强度钢：第2部分：高扩孔率钢”
第3部分：双相钢；
第4部分：相变诱导塑性钢\：
第5部分：马氏体钢。
本部分为GB/T20887《汽车用高强度热连车钢板及钢带》的第1部分GB/T20887.1-—2007
本部分与EN10149-2：1985《冷成形用高屈服强度热轧扁平材产品：第2部分：热机械轧制钢交货条件》的一致性程度为非等效
本部分的附录A为资料性附录。
本部分山中国钢铁工业协会提出。本部分由全国钢标准化技术委员会归口。本部分起草单位：宝山钢铁股份有限公司本部分主要起草人：李玉光、黄锦花、施鸿雁、涂树林、孙忠明、徐宏伟、于成峰1)拟制定。
1范围
汽车用高强度热连轧钢板及钢带第1部分：冷成形用高屈服强度钢GB/T20887.1—2007
本部分规定了冷成形用高届服强度热连轧钢板及钢带的分类和代号、尺寸、外形、重量、技术要求、检验和试验、包装、标志及质量证明书本部分适用于厚度不大于
mm的冷成形用高屈服强度热连轧钢带以及由钢带横切成的钢板及纵切成的纵切钢带,以下简称钢钢带。HIN
规范性引用文件
下列文件中的条款
部分的引用而成为本
分的条款。
凡是注日期的引用文件，其随后所有部分，然而，鼓励根据本部分达成协议的各方研究的修改单（不包括勘误内春）或修可版均不适用于本
用文件，其最新版本适用手本部分。是否可使用这些文伴新版本
凡是不注日期的
GB/T222
钢的成品化学成分允许偏差
头及合金化学分析方法
GB/T223.9
GB/T 223.10
GB/T 223.12
GB/T 223.26
GB/T 223.40
GB/T223.53
GB/T 223.54
GB/T223.58
GB/T223.59
GB/T 223.60
GB/T223.62
GB/T223.63
GB/T223.64
GB/T223.76
铁及合金化学分析方法
铁及合金化
分析方
网铁及合金化
学分析方社
钢铁及合金化学分析方法
钢铁及合金化学分析方
及合金化学分析方
及合金化学分析方法
合金化学分析方法
钢铁及盒
析力法
化学分析方法
铬天青S光度法测定铝量
铜铁试剂分离铬天青S光度法测定铝量碳酸钠分离
苯酸饼
二肼光度法测定各量
未甲烷光度法测定钛量
安替吡味
硫氙酸盐直接光度法测定钼量
肉子交换分离-氯磺酚S光度法测定镜量吸收分光光度法测量铜量
火焰原子
烽原子吸收分光光度法测定桌量亚碎酸钠-亚硝酸钠滴定法测走锰量蓝光度法测定磷量
高氯酸脱水重量法测定硅含量
乙酸丁酯萃取光度法测定磷量
分析方法
钢铁及合条学分析方法高碘酸钠（钾）光度去测定锰量钢铁及合金化学分析方法火焰原子吸收光谱法测定锰量钢铁及合金化学分析方法火焰原子吸收光谱法测定钒量（GB/T223.76—1994，eqvISO9647:1989)
钢铁及合金化学分析方法姜黄素直接光度法测定碉含量GB/T 223. 78
GB/T228
GB/T229
GB/T232
GB/T247
GB/T709
GB/T2975
GB/T4336
金属材料室温拉伸试验方法（GB/T2282002.eVISO6892：1998）金属夏比缺口冲击试验方法
金属材料弯曲试验方法（GB/T232-1999eqvISO7438：1985）钢板和钢带检验，包装、标志及质量证明书的一般规定热轧钢板和钢带的尺寸，外形、重量及允许偏差钢及钢产品力学性能试验取样位置及试样制备（GB/T2975—1998.cqVISO377：碳素钢和中低合金钢
火花源原子发射光谱分析方法（常规法）GB/T20887.1—2007
GB/T6394
金属平均品粒度测定方法
GB/T8170
数值修约规则
GB/T10561
GB/T17505
GB/T20066
1996IDT)
钢中非金属夹杂物显微评定方法钢及钢品交货-般技术要求（GB/T17505-1998，eqvISO404：1992）钢和铁化学成分测定用试样的取样和制样方法（GB/T20066—2006，ISO14284：ASTME1019钢铁、镍基和钻基合金中碳、硫、氮利氧的分析方法3分类和代号
牌号命名方法
钢的牌号由热轧的英文“HotRolled”的首位字母“HR”规定最小屈服强度值和成形的英文“Forming”的首位字母“F”三个部分组成。示例：HR315F
热轧的英文“HotRolled”的首位字母：规定的最小用服强度值，单位 MPa成形的英文\Forming”的首位字母。3.2钢板及钢带的表面状态分为热轧表面和热轧酸洗表面，当表面状态为热轧酸洗表面时.用代号“P\表示。
钢板及钢带的表面质量分为普通级表面（FA）和较高级表面（FB）。4
订货所需信息
订货时用户应提供以下信息
品名称（钢板或钢带）：
本部分号：
牌号，
史寸规格、不平度精度
表面状态、表面质量级别：
边缘状态：
包装方式：
重量：
其他要求。
订货时，如未说明表面状态，则以热轧表面交货。当表面状态为热轧酸洗表面时，如末说明是否涂油时，刺以涂油交货
5尺寸、外形、重量及允许偏差
钢板及钢带的尺寸、外形、重量及允许偏差应符合GB/T709的规定。6技术要求
6.1化学成分
6.1.1钢的化学成分（熔炼分析）应符合表1的规定。钢的成品化学成分允许偏差应符合GB/T222的规定。
6.1.2钢中残余元素铜、铬、镍的含量应各不大于0.30%，供方如能保证，可不作分析2

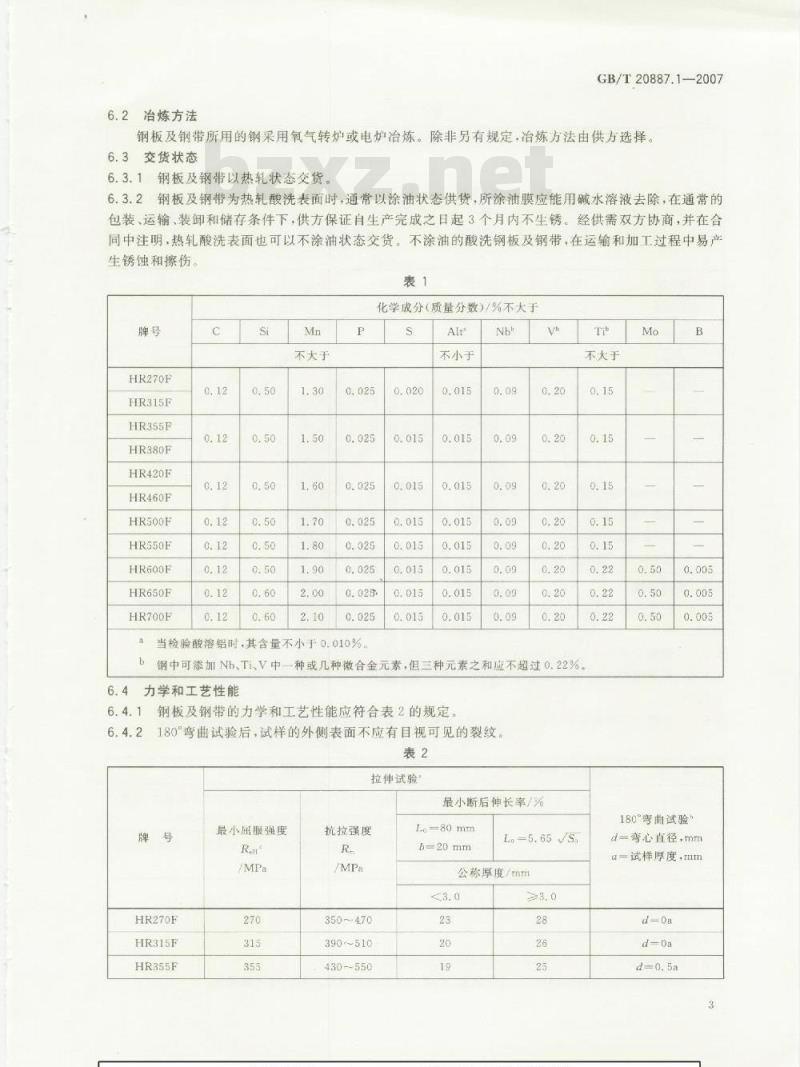

6.2冶炼方法
GB/T20887.1—2007
钢板及钢带所用的钢采用氧气转炉或电炉冶炼。除非另有规定，冶炼方法由供方选择。6.3交货状态
6.3.1钢板及钢带以热轧状态交货。6.3.2钢板及钢带为热轧酸洗表面时，通常以涂油状态供货，所涂油膜应能用碱水溶液去除，在通常的包装、运输，装卸和储存条件下，供方保证自生产完成之日起3个月内不生锈。经供需双方协商，并在合同中注明，热轧酸洗表面也可以不涂油状态交货：不涂油的酸洗钢板及钢带，在运输和加工过程中易产生锈蚀和擦伤。
HR270F
HR315F
HR355F
HR380F
HR420F
HR460F
HRSOOF
HR550F
HR600F
HR650F
HR700F
不大于
化学成分（质量分数）/%不大于S
当检验酸溶铝时，其含量不小于0.010%。0.020
不小于
不大于
钢中可添加Nh、TV中一种或几种微合金元素，但三种元素之和应不超过0.22%6.4力学和工艺性能
钢板及钢带的力学和工艺性能应符合表2的规定180°弯曲试验后，试样的外侧表面不应有目视可见的裂纹。6.4.2
拉伸试验
最小断后伸长率/%
最小屈服强度
HR270F
HR315F
HR355F
抗拉强度
350~470
390510
430--550
b=20mm
Lo=5.65VS,
公称厚度/mm
180°弯由试验
d=弯心直径，mm
a一试样厚度，mm
GB/T20887.1—2007
最小届服强度
HR380F
HR420F
HR460F
HR500F
HR550F
HR600F
拉伸试验规定
弯曲试验适
无明显屈服目
厚度大于8元
分层。
表2（续）
拉伸试验*
最小断后伸长率/%
抗拉强度
450-590
480~620
550-700
50--820
700880
750~950
于纵向试样
Ln-80mm
6-20mm
L=5.65/S.
公称厚度/mm
仲裁试验时试样宽接为35mm。
向试样，弯曲试样宽度635mm
的钢板及钢带，其最小画服强充许降低20MP
板及钢带
钢板及钢带名
对于钢带，由于#
长度的6%。
不应有裂纹
结疤、折叠
量级别
医仕零双方出商羊在
普道级表面
较高级表面
检验和试验
特按表
卡等对使用有害的缺陷
气泡和夹力
会切除有缺陷部分：
适用的表面状态
热轧表面
热轧酸洗表面
热轧酸洗表面
180°弯曲试验
d=弯心直径，mm
a一试样厚度，mm
钢板及钢带不应有
许带缺陷交货，但有缺陷部分应不超过钢带总可补在直业型冲丰试验
果炫甜啡
全屋杂洲定
表面允件有保库（或高度不超过钢板及钢带厚度公差之平半的麻点，电面划痕等轻微、局部的缺陷，但应保证钢板及钢带充许的最小厚度表面允许有不影响成形性的缺陷，如轻微的划伤、轻微压痕、轻微麻点、轻微辊印及色差等
钢板及钢带的外观用目视检查。钢板及钢带的尺寸和外形应用合适的测量工具测量7.2
每批钢板及钢带的检验项目试样数量、取样方法和试验方法应符合表4的规定。序号
检验项目
化学分析
夏比冲击
晶粒度
非金属夹杂物
试样数量/个
1/每妒
取样方法
GB/T20066
GB/T2975
GB/T2975
GB/T2975
对不切头尾的钢带，试样应在距离轧制钢带头尾大于6m处载取。7.4
GB/T 20887.12007
试验方法
GB/T233,GB/T4336.
ASTME1019
GB/T228
GB/T232
GB/T229
GB/T6394
GB/T10561
钢板及钢带应成批验收，每批应由重量不大于49的同牌号，同炉号、同厚度和同轧制制度的钢技术要求的前提下，可适当调整检验批重量但每批的最大重量应不大于板或钢带组成。供方在保证
7.6钢板及钢带的复
包装、标志和质量证明书
标志及质量证明书应符合GB/T247的规定。的包
钢板及钢带
数值修约
数值修约
国内外牌
T8170的规定。
本部分牌
外标准牌号的近似对照见附录A（资料性附录）。S
GB/T20887.1—2007
附录A
（资料性附录）
国内外牌号近似对照
本部分牌号与国外标准牌号的近似对照见表A.1。表A.1
GB/T20887.1
HR270F
HR315F
H2355E
HR380F
HR420F
HRAGOF
HR500F
HR550F
HR600F
HR650F
HR700F免费标准下载网bzxz
EN10149-21995
S315MC
S420MC
S46OMC
S500MC
S550MC
S600MC
S650MC
S700MC
ISO6930-1:2001(E)
FeE315
FeE420
FeE460
FeE500
FeE550
FeE650
FeE700
ASTMA1011:2001
FCrade340
EISTAS
HSI.AS-F Grade 410
HSLASF Grade 480
HSLASFGrade550
GB/T20887.1-2007
中华人民共和
国家标准
汽车用高强度热连轧钢板及钢带第1部分：冷成形用高屈服强度钢GB/T20887.1—2007
中国标准出版社出版发行
北京复共门外三里河北街16号
邮政编码：100045
网址spe.net.cn
电话：6852394668517548
中国标准出版社拳自岛印刷厂助刷各地新华书店经销
开本880×12301/16印张0.75字数13千字2007年7月第一版2007年7月第一次印刷书号：155066·1-29556定价14.00元如有印装差错由本社发行中心调换版权专有侵权必究
举报电话：（010）68533533
快17h籍壁器种饪督静道
标准授授网WWW.bzsosO.com各实标准行业资科免费下载008
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
