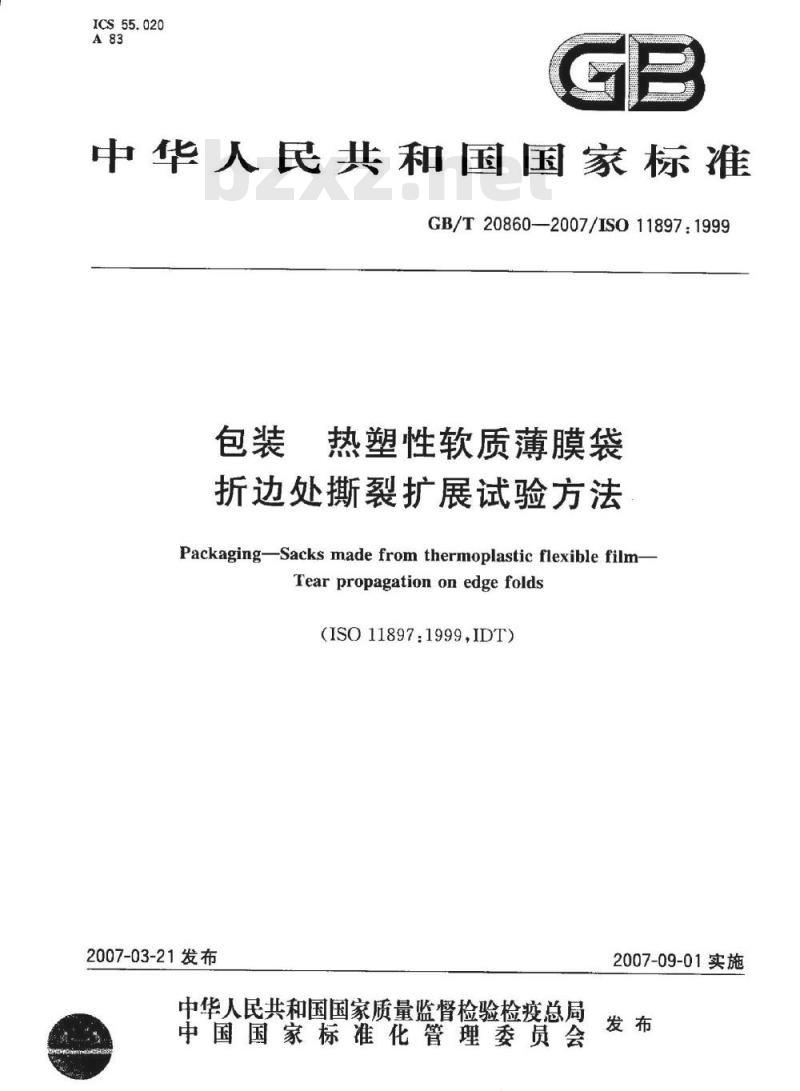

【国家标准(GB)】 包装 热塑性软质薄膜袋 折边处撕裂扩展试验方法

ICS55.020
中华人民共和国国家标准
GB/T20860—2007/ISO11897:1999包装
热塑性软质薄膜袋
折边处撕裂扩展试验方法
PackagingSacks made from thermoplastic flexible film-Tear propagation on edge folds(ISO11897.1999,IDT)
2007-03-21发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
2007-09-01实施

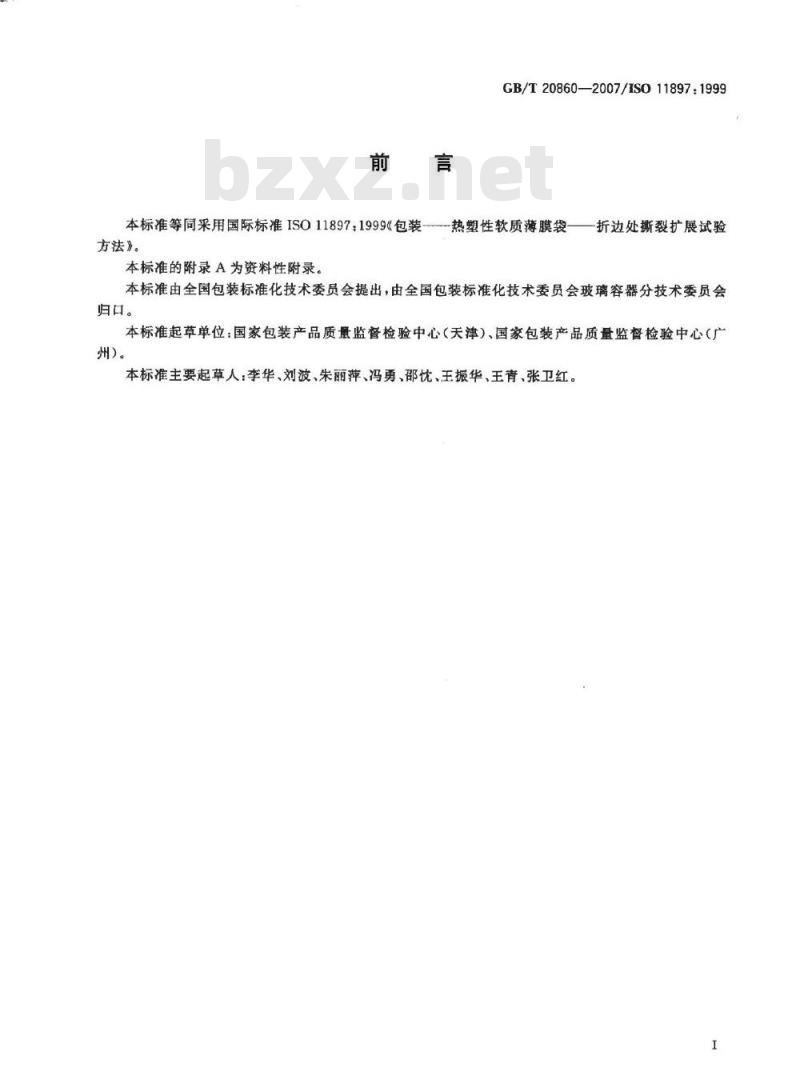

GB/T20860—2007/IS011897：1999本标准等同采用国际标准ISO11897：1999《包装热塑性软质薄膜袋
方法》。
本标准的附录A为资料性附录。
一折边处撕裂扩展试验
本标准由全国包装标准化技术委员会提出，由全国包装标准化技术委员会玻璃容器分技术委员会归口。
本标准起草单位：国家包装产品质量监督检验中心（天津）、国家包装产品质量监督检验中心（广州)。
本标准主要起草人：李华、刘波、朱丽萍、冯勇、邵忧、王振华、王青、张卫红。1

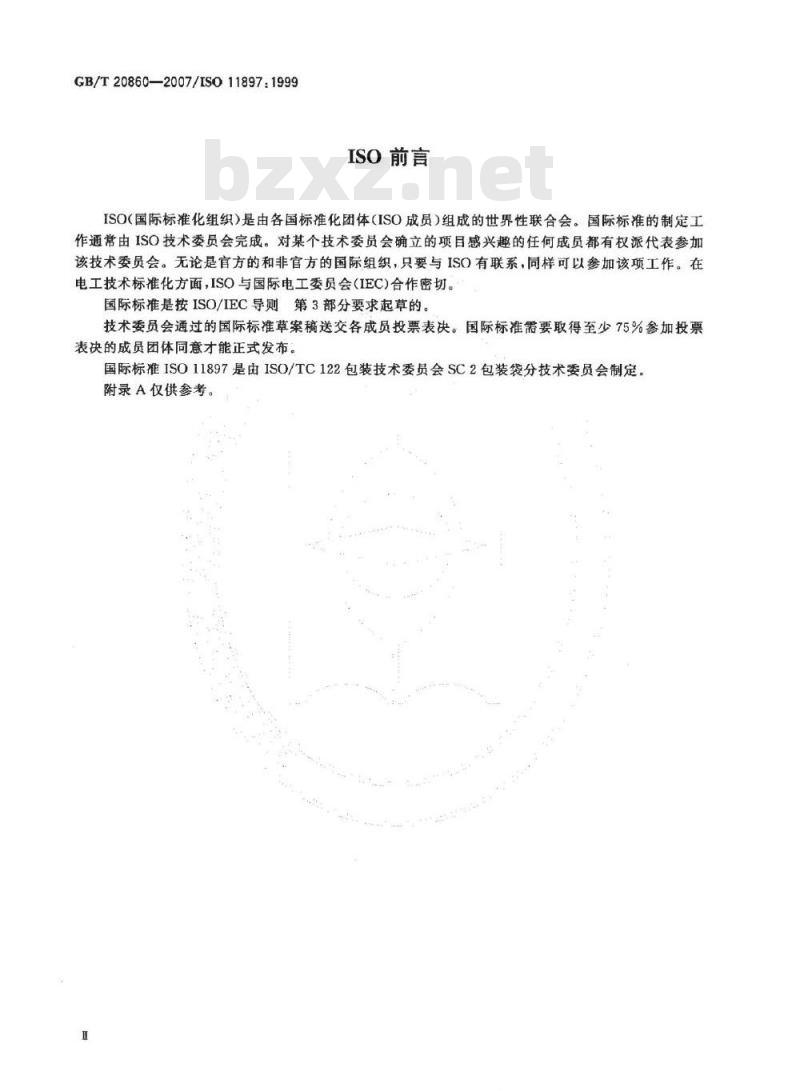

GB/T20860—2007/ISO11897:1999ISO前言
ISO（国际标准化组织）是由各国标准化团体（ISO成员）组成的世界性联合会。国际标准的制定工作通常由ISO技术委员会完成。对某个技术委员会确立的项目感兴趣的任何成员都有权派代表参加该技术委员会。无论是官方的和非官方的国际组织，只要与ISO有联系，同样可以参加该项工作。在电工技术标准化方面，ISO与国际电工委员会(IEC)合作密切。国际标准是按ISO/IEC导则第3部分要求起草的。技术委员会通过的国际标准草案稿送交各成员投票表决。国际标准需要取得至少75%参加投票表决的成员团体同意才能正式发布。国际标准ISO11897是由ISO/TC122包装技术委员会SC2包装袋分技术委员会制定。附录A仅供参考

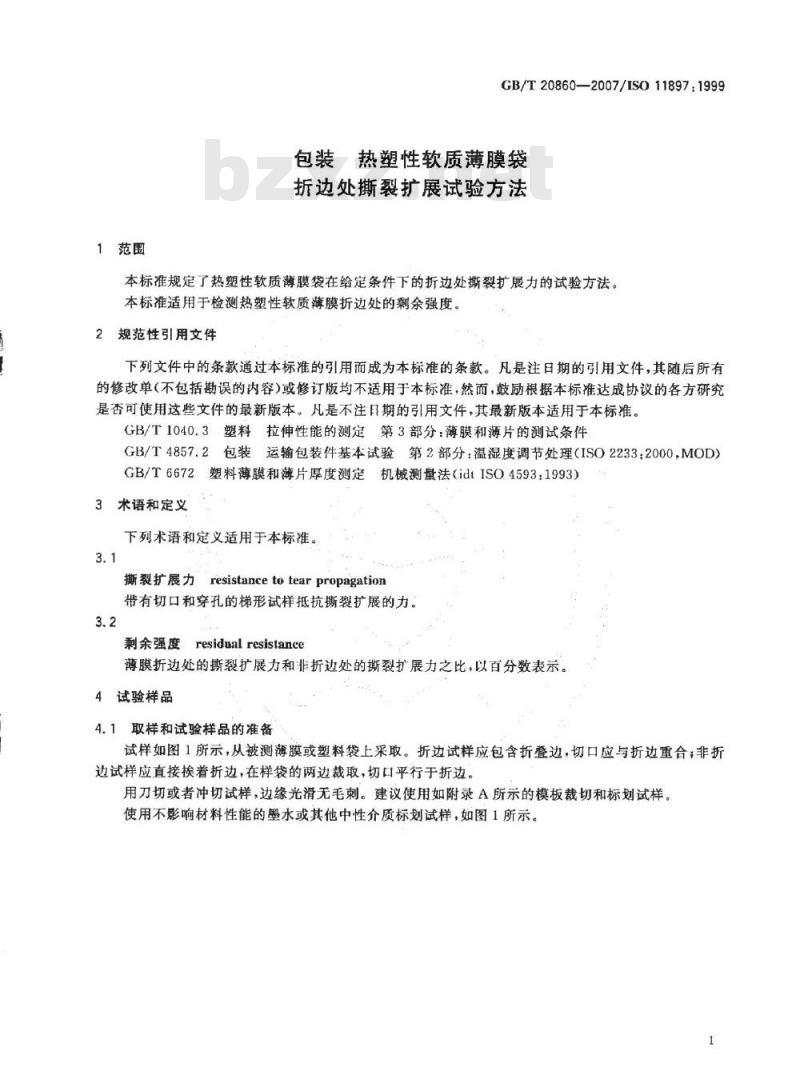

1范围
GB/T20860—2007/IS011897：1999包装热塑性软质薄膜袋
折边处撕裂扩展试验方法
本标准规定了热塑性软质薄膜袋在给定条件下的折边处撕裂扩展力的试验方法。本标准适用于检测热塑性软质薄膜折边处的剩余强度。2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB/T1040.3塑料拉伸性能的测定第3部分：薄膜和薄片的测试条件GB/T4857.2包装运输包装件基本试验第2部分：温湿度调节处理（ISO2233：2000，MOD）GB/T6672塑料薄膜和薄片厚度测定机械测量法（idtISO4593：1993）3术语和定义
下列术语和定义适用于本标准。3.1
撕裂扩展力resistancetotearpropagation带有切口和穿孔的梯形试样抵抗撕裂扩展的力。3.2
剩余强度residualresistance
薄膜折边处的撕裂扩展力和非折边处的撕裂扩展力之比，以百分数表示。试验样品
4.1取样和试验样品的准备
试样如图1所示，从被测薄膜或塑料袋上采取。折边试样应包含折叠边，切口应与折边重合，非折边试样应直接着折边，在样袋的两边裁取，切口平行于折边。用刀切或者冲切试样，边缘光滑无毛刺。建议使用如附录A所示的模板裁切和标划试样。使用不影响材料性能的墨水或其他中性介质标划试样，如图1所示。GB/T20860—2007/ISO11897:19991折叠边：
夹具夹持标线：
3——穿孔标线；
穿孔，
5——切口。
注：切口内端的横向标记便于试样穿孔的定位。137

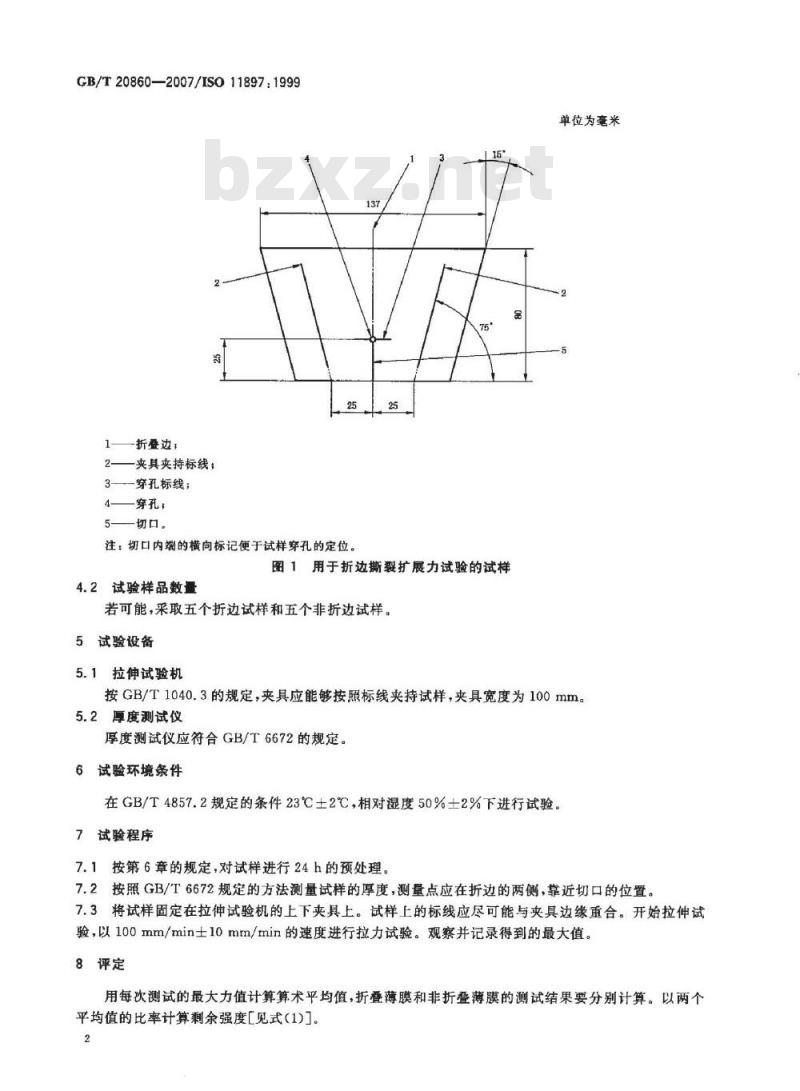

图1用于折边撕裂扩展力试验的试样4.2试验样品数量
若可能，采取五个折边试样和五个非折边试样。5试验设备
5.1拉伸试验机
单位为毫米
按GB/T1040.3的规定，夹具应能够按照标线夹持试样，夹具宽度为100mm。5.2厚度测试仪www.bzxz.net
厚度测试仪应符合GB/T6672的规定。6试验环境条件
在GB/T4857.2规定的条件23℃土2℃，相对湿度50%土2%下进行试验。7试验程序
7.1按第6章的规定，对试样进行24h的预处理。7.2按照GB/T6672规定的方法测量试样的厚度，测量点应在折边的两侧，靠近切口的位置。7.3将试样固定在拉伸试验机的上下夹具上。试样上的标线应尽可能与夹具边缘重合。开始拉伸试验，以100mm/min士10mm/min的速度进行拉力试验。观察并记录得到的最大值。8评定
用每次测试的最大力值计算算术平均值，折叠薄膜和非折叠薄膜的测试结果要分别计算。以两个平均值的比率计算剩余强度[见式（1)]。2
式中：
R——剩余强度，%
R=Frala/FilnX100%
薄膜折边处的撕裂扩展力，单位为牛顿(N)，Ffeld
一薄膜非折边处的撕裂扩展力，单位为牛顿（N）。9试验报告
试验报告应包括下列内容：
说明试验系按本标准执行；
被测管状薄膜或塑料袋的自然状态和标志；管状薄膜或塑料袋的生产日期；试样数量；
试样预处理时间和实验室环境条件；试样厚度；
折边处试样的撕裂扩展力值，
非折边处试样的撕裂扩展力值；剩余强度：
GB/T20860-—2007/IS011897:1999（1)
试样测试过程中的任何非正常现象，例如撕裂的扩展和破裂的方式任何与本标准不同的情况；
试验日期。
GB/T20860-2007/ISO11897:1999附录A
（资料性附录）
试样制备模板
图A.12mm~3mm厚铜质制样模板
GB/T20860-2007
单位为毫米
版权专有侵权必究
书号：155066-1-29733
