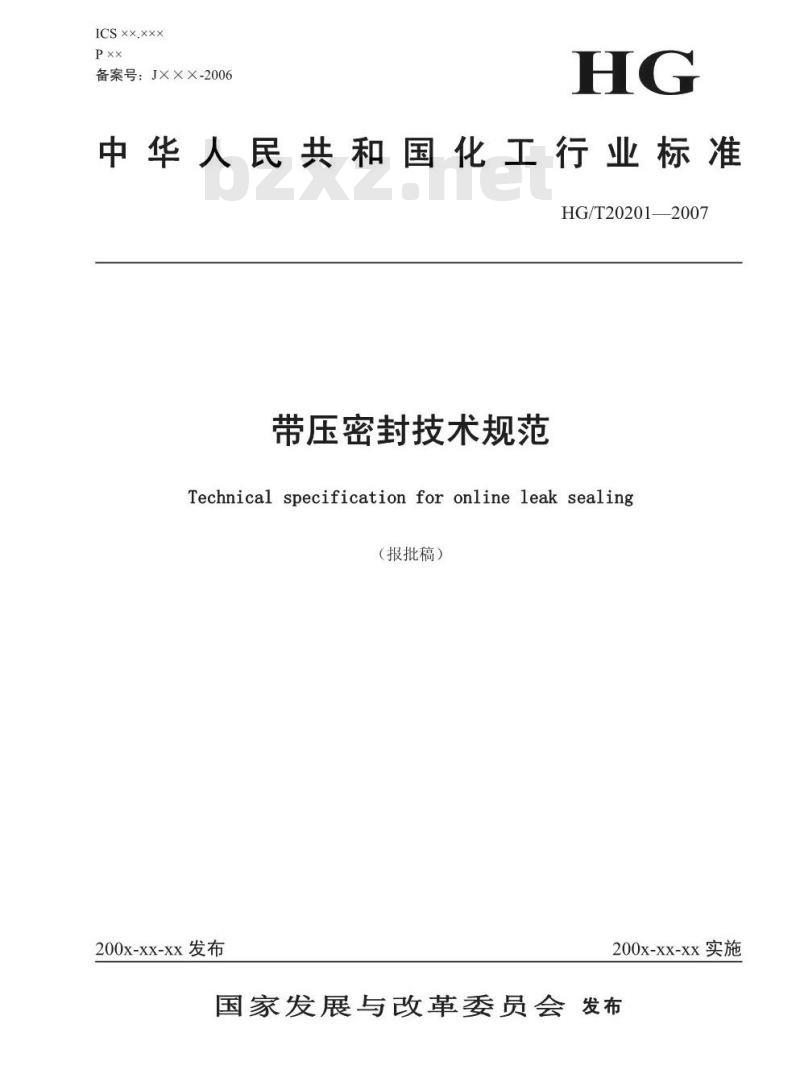

【化工行业标准(HG)】 带压密封技术规范

ICS ××.xx×
备案号：J×××-2006
中华人民共和国化工行业标准
HG/T20201—2007
带压密封技术规范
Technical specification for online leak sealing（报批稿）
200x-xx-xx发布
200x-xx-xx实施
国家发展与改革委员会发布
正准分享
iikNiKAca

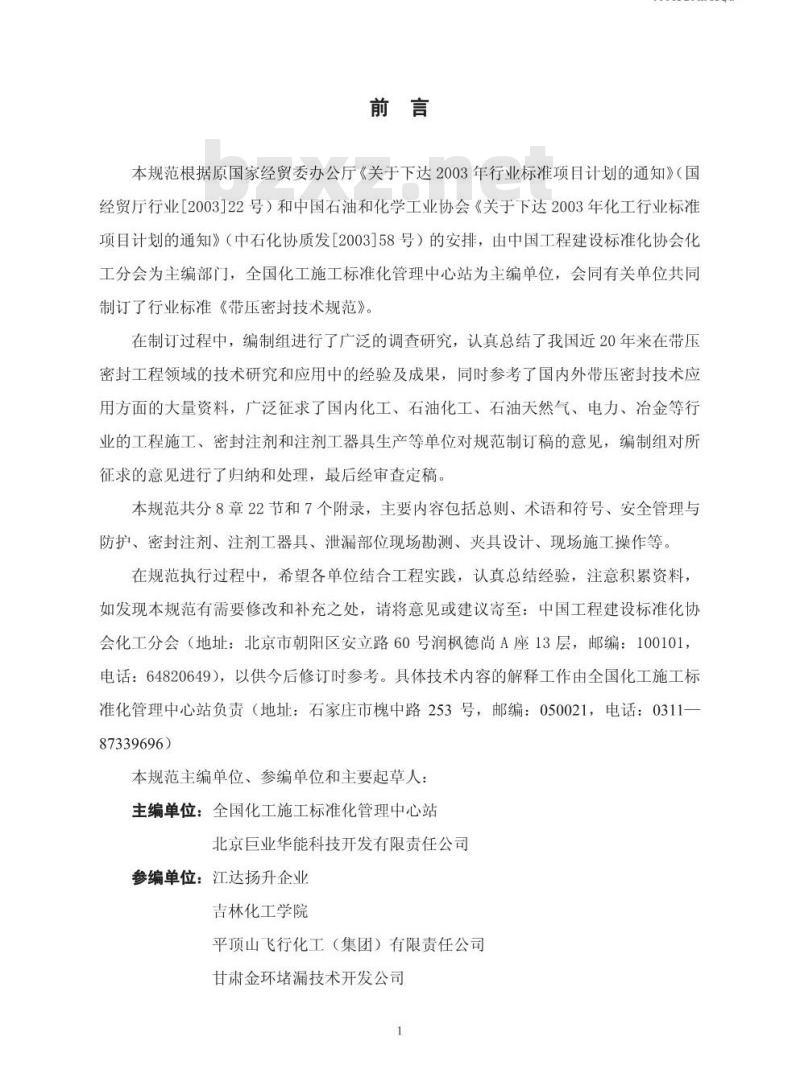

本规范根据原国家经贸委办公厅《关于下达2003年行业标准项目计划的通知》（国经贸厅行业[2003]22号）和中国石油和化学工业协会《关于下达2003年化工行业标准项目计划的通知》（中石化协质发[2003]58号）的安排，由中国工程建设标准化协会化工分会为主编部门，全国化工施工标准化管理中心站为主编单位，会同有关单位共同制订了行业标准《带压密封技术规范》。在制订过程中，编制组进行了广泛的调查研究，认真总结了我国近20年来在带压密封工程领域的技术研究和应用中的经验及成果，同时参考了国内外带压密封技术应用方面的大量资料，广泛征求了国内化工、石油化工、石油天然气、电力、治金等行业的工程施工、密封注剂和注剂工器具生产等单位对规范制订稿的意见，编制组对所征求的意见进行了归纳和处理，最后经审查定稿。本规范共分8章22节和7个附录，主要内容包括总则、术语和符号、安全管理与防护、密封注剂、注剂工器具、泄漏部位现场勘测、夹具设计、现场施工操作等。在规范执行过程中，希望各单位结合工程实践，认真总结经验，注意积累资料，如发现本规范有需要修改和补充之处，请将意见或建议寄至：中国工程建设标准化协会化工分会（地址：北京市朝阳区安立路60号润枫德尚A座13层，邮编：100101，电话：64820649），以供今后修订时参考。具体技术内容的解释工作由全国化工施工标准化管理中心站负责（地址：石家庄市槐中路253号，邮编：050021，电话：0311一87339696）
本规范主编单位、参编单位和主要起草人：主编单位：全国化工施工标准化管理中心站北京巨业华能科技开发有限责任公司参编单位：江达扬升企业
吉林化工学院
平顶山飞行化工（集团）有限责任公司甘肃金环堵漏技术开发公司
广东省茂名市恒孚防腐工程有限公司孙文华
匡建钊

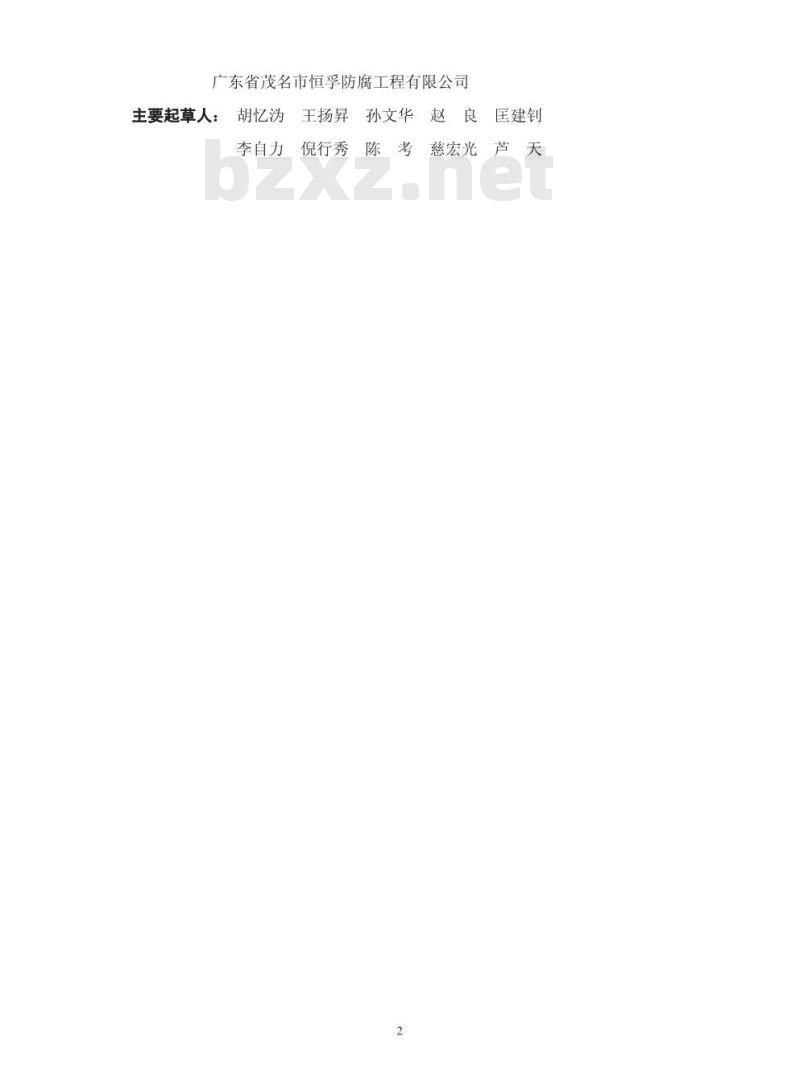

主要起草人：
王扬异
李自力
倪行秀
慈宏光

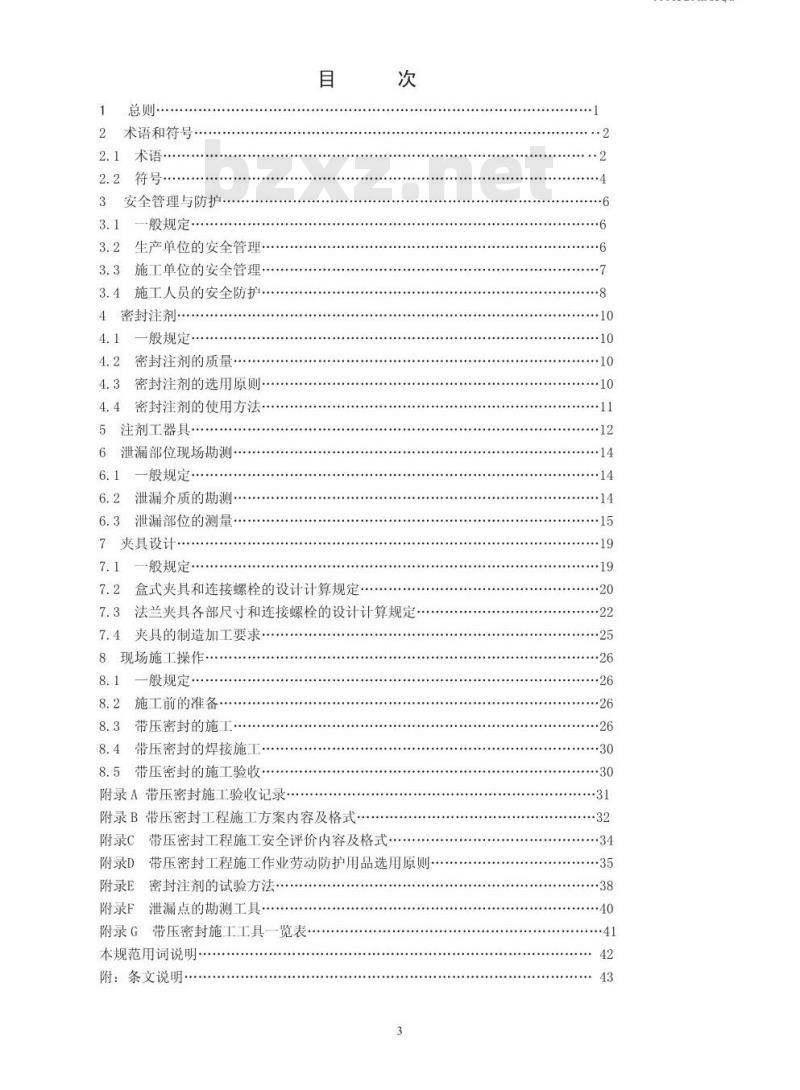

总则·
术语和符号：
2.1术语·
2.2符号：
3安全管理与防护
一般规定.
生产单位的安全管理·
施工单位的安全管理·
3.4施工人员的安全防护.
4密封注剂·
般规定
密封注剂的质量
密封注剂的选用原则…
4.4密封注剂的使用方法：
5注剂工器具
泄漏部位现场勘测
-般规定
泄漏介质的勘测
泄漏部位的测量
7夹具设计：
般规定
7.2盒式夹具和连接螺栓的设计计算规定次
7.3法兰夹具各部尺寸和连接螺栓的设计计算规定7.4
夹具的制造加工要求·
8现场施工操作
一般规定·
施工前的准备
带压密封的施
带压密封的焊接施工
带压密封的施工验收·
附录A带压密封施工验收记录：
附录B带压密封工程施工方案内容及格式：带压密封工程施工安全评价内容及格式·附录C
附录D
带压密封工程施工作业劳动防护用品选用原则附录E密封注剂的试验方法·
附录F泄漏点的勘测工具·
附录G带压密封施工工具一览表
本规范用词说明
附：条文说明
HKNKAca

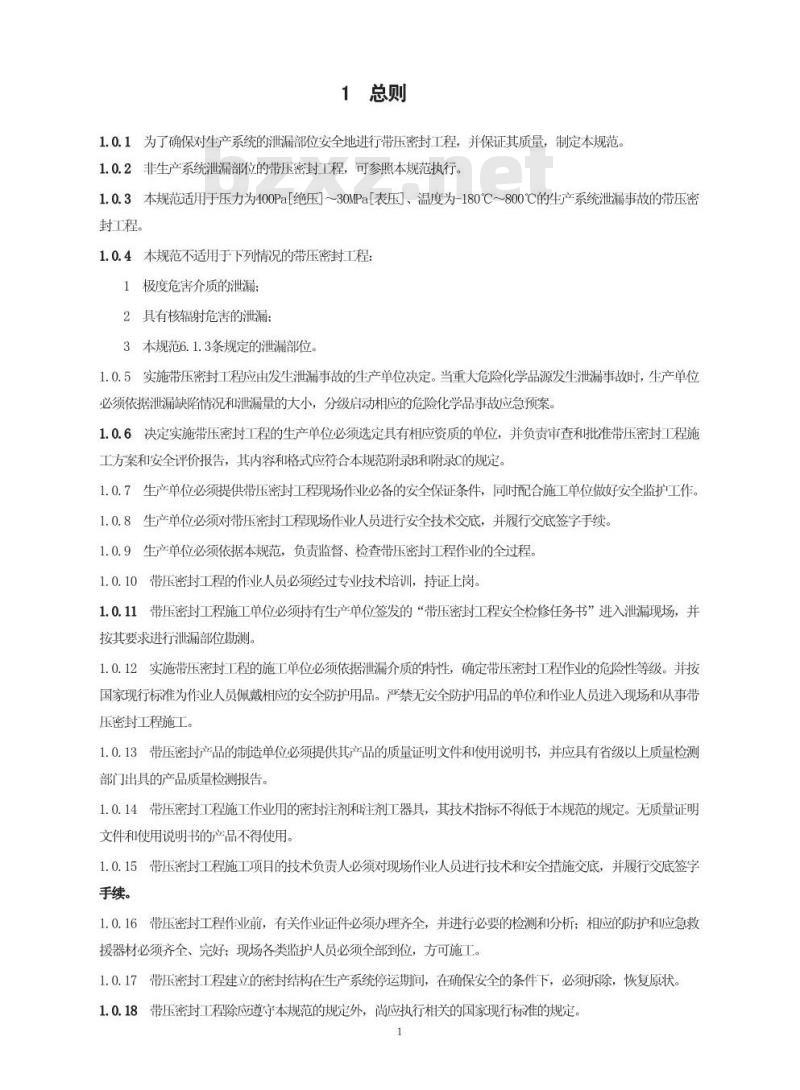

1总则
1.0.1为了确保对生产系统的泄漏部位安全地进行带压密封工程，并保证其质量，制定本规范。1.0.2非生产系统泄漏部位的带压密封工程，可参照本规范执行。1.0.3本规范适用于压力为400Pa[绝压]～30MPa[表压]、温度为-180℃～800℃的生产系统泄漏事故的带压密封工程。
1.0.4本规范不适用于下列情况的带压密封工程极度危害介质的泄漏：
2：具有核辐射危害的泄漏：
3本规范6.1.3条规定的泄漏部位。1.0.5实施带压密封工程应由发生泄漏事故的生产单位决定。当重大危险化学品源发生泄漏事故时，生产单位必须依据泄漏缺陷情况和泄漏量的大小，分级启动相应的危险化学品事故应急预案。1.0.6决定实施带压密封工程的生产单位必须选定具有相应资质的单位，并负责审查和批准带压密封工程施工方案和安全评价报告，其内容和格式应符合本规范附录B和附录C的规定。1.0.7生产单位必须提供带压密封工程现场作业必备的安全保证条件，同时配合施工单位做好安全监护工作1.0.8生产单位必须对带压密封工程现场作业人员进行安全技术交底，并履行交底签字手续。1.0.9生产单位必须依据本规范，负责监督、检查带压密封工程作业的全过程。1.0.10带压密封工程的作业人员必须经过专业技术培训，持证上岗。1.0.11带压密封工程施工单位必须持有生产单位签发的“带压密封工程安全检修任务书”进入泄漏现场，并按其要求进行泄漏部位勘测。
1.0.12实施带压密封工程的施工单位必须依据泄漏介质的特性，确定带压密封工程作业的危险性等级。并按国家现行标准为作业人员佩戴相应的安全防护用品。严禁无安全防护用品的单位和作业人员进入现场和从事带压密封工程施工。
1.0.13带压密封产品的制造单位必须提供其产品的质量证明文件和使用说明书，并应具有省级以上质量检测部门出具的产品质量检测报告。1.0.14带压密封工程施工作业用的密封注剂和注剂工器具，其技术指标不得低于本规范的规定。无质量证明文件和使用说明书的产品不得使用。1.0.15带压密封工程施工项目的技术负责人必须对现场作业人员进行技术和安全措施交底，并履行交底签字手续。
1.0.16带压密封工程作业前，有关作业证件必须办理齐全，并进行必要的检测和分析；相应的防护和应急救援器材必须齐全、完好：现场各类监护人员必须全部到位，方可施工。1.0.17带压密封工程建立的密封结构在生产系统停运期间，在确保安全的条件下，必须拆除，恢复原状。1.0.18带压密封工程除应遵守本规范的规定外，尚应执行相关的国家现行标准的规定2术语和符号
2.1术语
2.1.1带压密封工程onlineleaksealingengineeringHiiKAoNiKAca
生产系统正在发生的流体泄漏介质的参数为研究对象，以泄漏缺陷部位的勘测数据为依据，安全地创建带压密封装置为目的的工程项目。2.1.2密封seal
隔离高能流体向低能区进行负面传质的有效措施。2.1.3带压密封onlineleaksealing对泄漏状态下的流体进行有效密封的技术手段2.1.4注剂式带压密封onlineleak sealingforinjectingsealant向特定的封闭空腔注射密封注剂，安全地创建密封结构为目的的一种技术手段。2.1.5泄漏leaking
高能流体经隔离物缺陷通道向低能区侵入的负面传质现象，2.1.6流体fluid
泛指液体、气体、气液混合体以及含有固体颗粒的气体或液体。2.1.7隔离物spacer
特指各种密封构件和物理隔离物：也泛指承压设备、器皿等可能发生泄漏的壁面和界面。2.1.8缺陷通道destroyingchannel泛指承压设备上的裂纹、冲刷、磨损孔洞、腐蚀孔洞、焊接缺陷或器血上的穿透裂纹及孔洞等。2.1.9负面传质negativemasstransfer不希望发生的流体介质泄漏走向。2.1.10泄漏介质leakingmedium
经隔离物缺陷通道尚失的流体。2.1.11极度危害介质exceedinghazardmedium《压力容器中化学介质毒性危害和爆炸危险程度分类》HG20660中表3.0.3-1所规定的介质。2.1.12密封注剂injecting sealants供“注剂枪”注射使用的复合型密封材料的总称。2.1.13固化curingcure
密封注剂通过化学反应（聚合、交联等）获得物化性能的过程。2.1.14固化温度initialcuringtemperature密封注剂能够充分完成固化过程所需的最低温度值。2.1.15耐介质性能chemical resistance密封注剂试样经化学试剂浸泡作用后，仍能保持其基本性能的能力。2.1.16溶重Weighting
在试验条件下，密封注剂在规定时间内浸泡于化学介质后的质量变化的百分率2.1.17溶胀swelling
在试验条件下，密封注剂在规定时间内浸泡于化学介质后的体积变化的百分率。2.1.18热失重heatdissipation；heat loss在试验条件下，密封注剂使用温度范围内质量损失变化的百分率。2.1.19耐温性能enduretemperaturefunction在使用温度范围内，密封注剂仍能保持其基本性能的能力，2.1.20注射压力injectingpressure表示密封注剂流变性难易程度的技术指标。用MPa表示。2.1.21密封比压sealingpressure当在切断泄漏通道时，施加在密封注剂单位面积上所需的最低压力值。用MPa表示。2.1.22贮存期storagelife，shelflife在规定条件下，密封注剂仍能保持其质量指标的最长存放时间2.1.23注剂工具injecting sealanttools向特定密封空腔注射密封注剂时，所用的各类工具2.1.24注剂枪injector
在压力作用下，将圆柱状密封注剂挤压成粘流态而注射到封闭空腔内的器械。2.1.25注剂阀injectingcock
实现注剂孔与注剂枪冈性连接，起到接通和关闭注剂通道的专用小型高压旋塞阀门。2.1.26注剂接头injectingjoints起到转向、加长注剂孔道，而实现注剂孔与注剂阀及注剂枪性连接的管件。2.1.27快换接头Hydraulicquickcoupler无需专门装置，能快速接通和断开油路通道的装置。2.1.28夹具clamp
为安装在泄漏缺陷部位外部封闭空腔，提供强度和风度保证的金属构件2.1.29法兰夹具flangeclamp
利用法兰外边缘与法兰垫片之间的空隙构成封闭空腔的镶嵌式夹具。2.1.30盒式夹具boxtypeclamp
由壁面和端板组成的包容式夹具。2.1.31封闭空腔Closedowncavity可有效覆盖泄漏缺陷、包容密封注剂的特定空间。2.1.32注剂injectingthreadedhole连接注剂阀、注剂接头并形成注剂通道的螺纹孔、2.1.33C形卡具C-typeclamp
用于填料函带压密封及法兰连接螺栓加固用的C字形工具3
2.1.34防爆工具non-sparkingsafetytooliKNiKAca-
在易燃易爆工作场所使用，能有效地防止由于工具与工作物相互摩擦、碰撞产生火花而弓起燃烧、爆炸的专业器具。
2.2符号
[]—泄漏介质温度下夹具材料的许用应力e
焊接接头系数；
夹具耳板的宽度；
B—夹具宽度；
b—夹具耳板长度；
夹具封闭空腔宽度
预紧和刚度系数。Ck=1.5；
夹具计算直径。法兰夹具为法兰外径，盒式夹具为管道或筒体外径+2倍注剂厚度；D
夹具内直径。法兰夹具为内径，盒式夹具为管道或简体外径；Dr
注剂枪油缸内径；
D—注剂枪剂料腔内径;
d计算最小螺纹直径
K端板平盖系数；
L一—耳板螺栓孔中心至夹具外壁与耳板连接（焊接）处距离L—耳板单螺栓孔中心至法兰夹具外圆周边（焊接部位）的距离L2下载标准就来标准下载网
耳板双螺栓孔中心至法兰夹具外侧面的距离一试样受试前在空气中的质量
试样受试前在水中的质量
试样受试后在空气中的质量
试样受试后在水中的质量
连接螺栓数量
P—夹具设计压力
Ps压力表指示压力
一注剂压力
泄漏介质最高压力
注射压力
—溶重度
夹具计算厚度
夹具实际厚度。mm；
舌环（凸缘）厚度。mm
S,—夹具端板计算厚度
夹具耳板厚度
V—溶胀度
3安全管理与防护
3.1一般规定
HiKNiKAca
3.1.1生产单位和带压密封工程施工单位必须执行“安全第一，预防为主，综合治理”的安全生产方针。3.1.2生产单位和带压密封工程施工单位必须落实安全防护措施，保证带压密封工程安全顺利地进行。3.2生产单位的安全管理
3.2.1：生产单位必须选定具有相应资质的施工单位3.2.2生产单位应在保证安全的条件下，协助施工单位对泄漏部位进行现场勘测，数据分析。共同确认现场进行带压密封工程作业的决定。3.2.3生产单位应负责填写并签发带压密封工程安全检修任务书，内容的填写，应符合下列规定1生产单位、装置、设备、位号、泄漏部位等名称填写清晰；2泄漏介质名称，泄漏介质压力、温度及缺陷情况填写准确；3采取的安全防护措施应可靠；
4泄漏岗位操作工、值班长、安全员、机械师、工艺师、生产主任应确认所填内容并签字：5上一级主管生产部门、安全防火部门、生产厂长应审批并签字3.2.4生产单位应协助施工单位办理带压密封工程作业所涉及的各种特殊作业的票证。3.2.5生产单位应负责审批带压密封工程安全检修任务书、施工方案和安全评价报告。3.2.6，带压密封工程作业前，生产单位必须对带压密封工程现场施工作业人员进行安全技术交底，内容包括1泄漏介质压力、温度及危险特性：2泄漏设备的操作参数、工艺生产特点：3泄漏周围存在的危险源情况：
4安全通道、安全注意事项、救护方法、必须穿戴的劳保护品等3.2.7当泄漏介质为高度危害介质时，生产单位应负责填写带压密封工程施工安全评价报告，并应提供作业现场必备的专用安全防护器材和消防器材。3.2.8生产单位应配合施工单位做好带压密封工程作业现场的通风、稀释和照明，配备的通风和照明工具，应符合现场安全使用要求。
3.2.9生产单位在带压密封工程作业前，必须对用电、动火、高空作业及所有票证进行终审、签字后，方可下达作业指令。
3.2.10生产单位在带压密封工程施工时，岗位操作工、值班长、安全员、机械师、工艺师、生产主任及上一级安全防火部门的有关人员均应到现场配合施工单位，做好安全和救援工作。6
3.2.11当进行高处带压密封作业时，生产单位应协助施工单位设计、架设安全可靠带防护围栏的操作平台和安全通道。
3.2.12生产单位应依据本规范及本单位的安全操作规程，负责监督、检查带压密封工程施工作业的全过程并及时制止违章操作。
3.2.13当带压密封结构发生泄漏时，生产单位必须通知原施工单位进行处置，并按作业要求重新办理带压密封工程作业所需的一切手续。
3.2.14带压密封工程作业所涉及的各种签证文件，均应保存到该密封结构彻切底拆除后3.3施工单位的安全管理
3.3.1从事带压密封工程的施工单位应具备下列条件：1必须取得省级以上相应的施工资质：2至少应有一名具有注册安全工程师执业资格的专职安全技术负责人：3必须具有至少一名以上取得中级以上专业技术职称的带压密封工程设计人员。4对带压密封工程所用工器具应执行定检制度，保证其处于完好状态：5应配备必要的泄漏检测设备
6带压密封工程作业人员必须经过专业技术培训，取得合格证；并熟知本规范。3.3.2施工单位必须根据生产单位签发的带压密封工程安全检修任务书的内容规定进入现场，并遵照本规范第6章的规定，对泄漏部位进行现场勘测。3.3.3施工单位应根据泄漏部位现场勘测的具体情况，制定带压密封工程施工和安全评价报告，报生产单位审批。
3.3.4施工单位根据带压密封工程作业的需要，向生产单位申请、办理、领取各种特殊作业所需的票证。
3.3.5带压密封工程动工前，一切票、证、书必须经过相关部门审批、签字、确认并分析合格后，并接到生产单位下达的作业指令后，方可动工。3.3.6带压密封工程施工人员必须接受生产单位安排的现场安全技术交底，全面了解和掌握本规范第3.2.6条的内容。
3.3.7带压密封工程施工项目技术负责人必须根据施工方案，在作业前对现场作业人员进行技术和安全措施交底，内容包括：
1从施工的角度介绍泄漏设备参数、泄漏介质特性；2带压密封夹具设计情况、安装要求；3注剂工器具的安全操作要求；
4讲解安全评价报告内容：
5逐条讲解安全措施。
不经技术和安全交底的带压密封工程项自不得施工，施工人员有权拒绝施工，HiikoNiKca
3.3.8施工单位所使用的带压密封工程施工器具，必须定期通过法定计量检定机构的计量检测，使用前应处于完好状态。
3.3.9施工单位应根据泄漏介质的温度、压力、毒性、燃爆性、腐蚀性等因素，配备符合国家现行标准规定的安全防护用品。
3.3.10当施工单位使用生产单位的现场器材时，必须征得生产单位有关人员的同意，并在生产单位有关人员监护下使用。
3.3.11当施工单位采用情性气体、压缩空气、蒸汽、水对泄漏部位或注剂枪进行稀释、降温、加热时，必须征得生产单位同意，并在生产单位有关人员指挥下，架设专用管线。3.3.12施工单位在带压密封工程施工过程中，发生意外情况时，应及时与生产单位有关部门联系，共同处置。3.3.13带压密封工程施工结束后，施工单位应负责对作业现场进行清理。3.3.14当带压密封结构发生泄漏时，施工单位必须重新办理带压密封工程作业所需的一切票证3.3.15施工单位应妥善保存好带压密封工程作业过程中，所办理的各种票证和签证文件。3.4施工人员的安全防护
3.4.1带压密封工程施工人员必须依据泄漏现场的实际情况，佩戴防火、防爆、防毒、防静电、防烫、防落防碰伤、防噪音、防低温、防打击、动火、防酸、防碱、防尘等安全防护用品，安全防护用品的质量必须符合国家现行标准的规定
3.4.2带压密封工程作业人员头部的防护，应根据泄漏介质、压力、温度佩戴防护帽、安全帽或防护头罩，其质量必须符合《安全》GB2811的规定。3.4.3带压密封工程作业人员眼、面部的防护，应根据泄漏介质化学性质、压力、温度佩戴防护眼镜和防护面罩。防护眼镜和防护面罩必须符合《炉窑护目镜和面罩》LD66的规定。3.4.4呼吸器官的防护应符合下列规定：
1带压密封工程作业人员呼吸器官的防护，应根据泄漏现场粉尘的性质佩戴自吸过滤式防尘口罩、送风过滤式防尘呼吸器，其质量必须分别符合《自吸过滤式防尘口罩通用技术条件》GB/T2626和《电动送风过滤式防尘呼吸器通用技术条件》LD6的规定；2当带压密封工程作业现场有毒物质超过国家《工业企业设计卫生标准》时，应根据泄漏介质的毒性程度佩戴导管式防毒面具或直接式防毒面具，其技术性能必须符合《过滤式防毒面具通用技术条件》GB2890的规定。
3.4.5当带压密封工程作业现场的噪音超过《工业企业噪音标准》GB12348的规定时，作业人员应佩戴耳塞、耳罩或防噪音帽。
3.4.6手部的防护应符合下列规定：1带压密封工程作业时遭受酸、碱类介质泄漏伤害，作业人员的手部防护，应根据酸、碱的性质佩戴耐8
