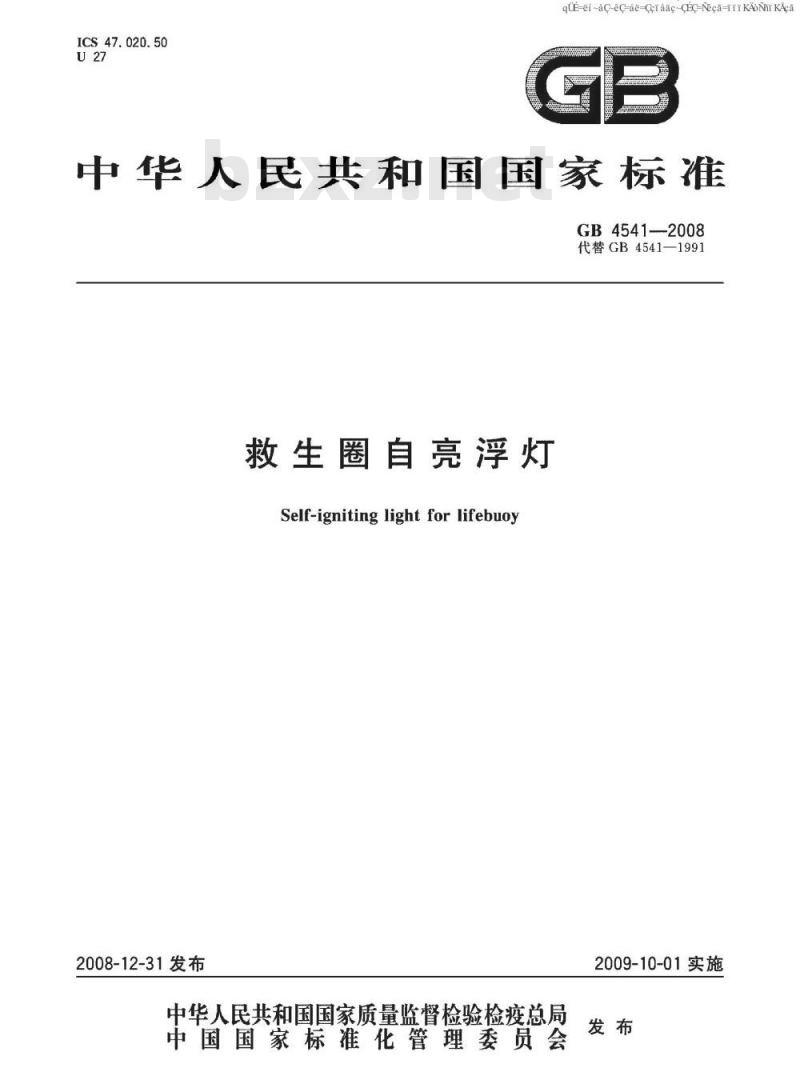

【国家标准(GB)】 救生圈自亮浮灯

ICS 47.020.50
TTKAONTKAca
qUE-i-aCeC-ae-Cenaac-CEC-NEca-nTKAbNrKAca中华人民共和国国家标准
GB4541--2008
代替GB4541—1991
救生圈自亮浮灯
Self-igniting light for lifebuoy2008-12-31发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
2009-10-01实施

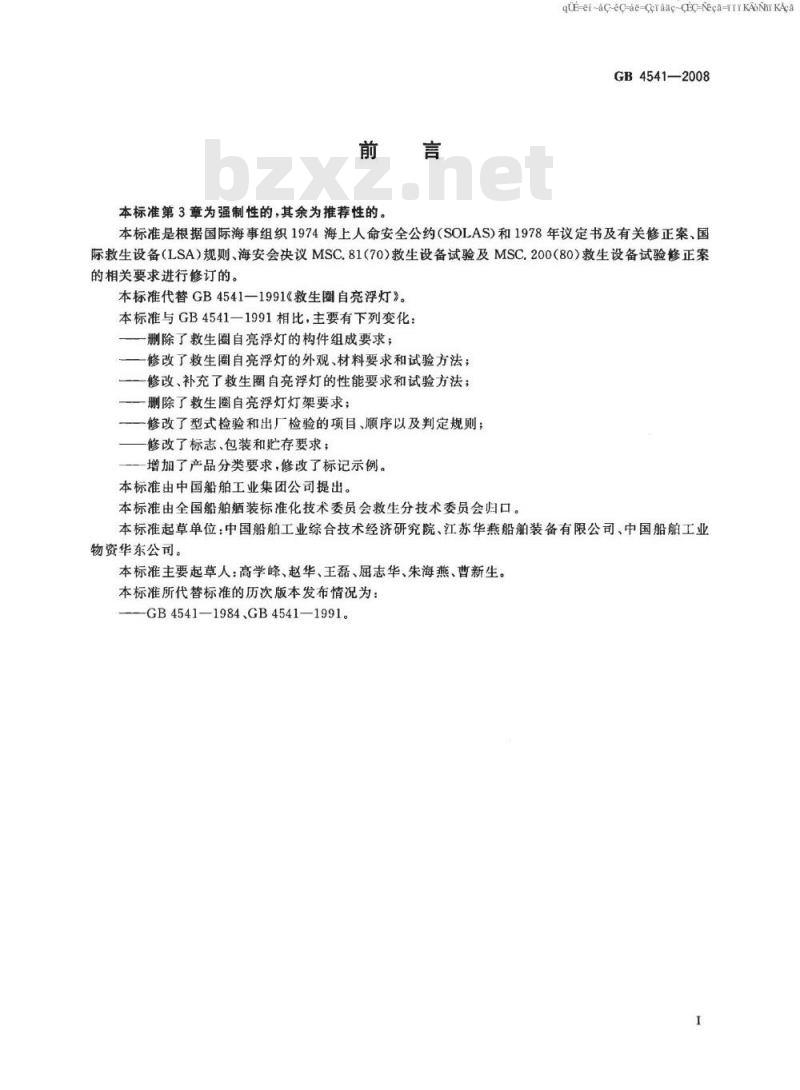

本标准第3章为强制性的，其余为推荐性的。YYKAoNYKAca
qUE-ei-aC-eG-ae-Ceraac-CEC-Nega-niKAbNrKAcaGB4541—2008
本标准是根据国际海事组织1974海上人命安全公约（SOLAS)和1978年议定书及有关修正案、国际救生设备（LSA）规则、海安会决议MSC.81（70）救生设备试验及MSC.200（80）救生设备试验修正案的相关要求进行修订的。
本标准代替GB4541一1991《救生圈自亮浮灯》。本标准与GB4541-1991相比，主要有下列变化：删除了救生圈自亮浮灯的构件组成要求；修改了救生圈自亮浮灯的外观、材料要求和试验方法；修改、补充了救生圈自亮浮灯的性能要求和试验方法；一删除了救生圈自亮浮灯灯架要求；修改了型式检验和出厂检验的项目、顺序以及判定规则；修改了标志、包装和贮存要求；增加了产品分类要求，修改了标记示例。本标准由中国船舶工业集团公司提出。本标准由全国船舶装标准化技术委员会救生分技术委员会归口。本标准起草单位：中国船舶工业综合技术经济研究院、江苏华燕船舶装备有限公司、中国船舶工业物资华东公司。
本标准主要起草人：高学峰、赵华、王磊、屈志华、朱海燕、曹新生。本标准所代替标准的历次版本发布情况为：—GB4541—1984,GB4541—1991。I

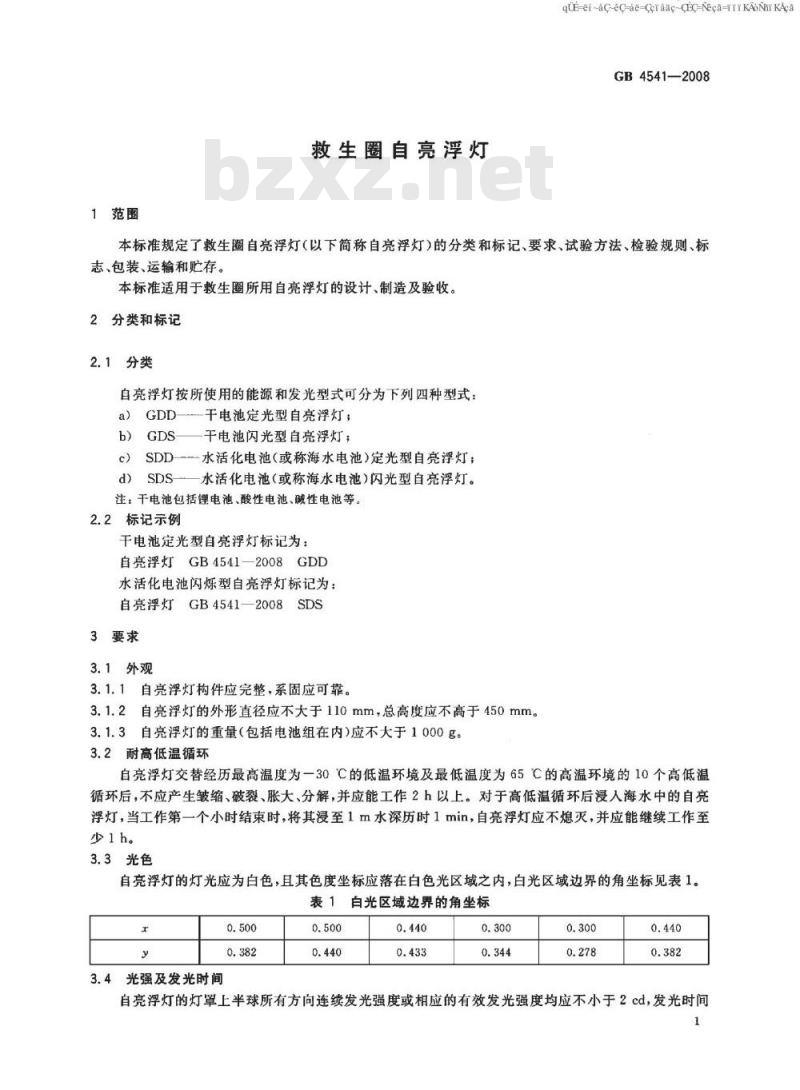

1范围
救生圈自亮浮灯
TYYKAONTKAca
qtE-i-aC-e-ae-Ceraac-CEC-Neca-nikAbNrKAcaGB4541—2008
本标准规定了救生圈自亮浮灯（以下简称自亮浮灯)的分类和标记、要求、试验方法、检验规则、标志、包装、运输和贮存。
本标准适用于救生圈所用自亮浮灯的设计、制造及验收。2分类和标记
2.1分类
自亮浮灯按所使用的能源和发光型式可分为下列四种型式：a）GDD干电池定光型自亮浮灯；b）GDS
S干电池闪光型自亮浮灯；
SDD水活化电池（或称海水电池）定光型自亮浮灯；d）SDS-水活化电池（或称海水电池）闪光型自亮浮灯。注：干电池包括锂电池、酸性电池、碱性电池等。2.2标记示例
干电池定光型自亮浮灯标记为：自亮浮灯GB4541—2008GDD
水活化电池闪烁型自亮浮灯标记为：自亮浮灯GB4541—2008SDS
3要求
3.1外观
3.1.1自亮浮灯构件应完整，系固应可靠。3.1.2自亮浮灯的外形直径应不大于110mm，总高度应不高于450mm。3.1.3自亮浮灯的重量（包括电池组在内）应不大于1000g。3.2耐高低温循环
白亮浮灯交替经历最高温度为一30℃的低温环境及最低温度为65℃的高温环境的10个高低温循环后，不应产生皱缩、破裂、胀大、分解，并应能工作2h以上。对于高低温循环后浸入海水中的自亮浮灯，当工作第一个小时结束时，将其浸至1m水深历时1min，自亮浮灯应不熄灭，并应能继续工作至少1h。
3.3光色
自亮浮灯的灯光应为白色，且其色度坐标应落在白色光区域之内，白光区域边界的角坐标见表1。表1白光区域边界的角坐标
3.4光强及发光时间
自亮浮灯的灯罩上半球所有方向连续发光强度或相应的有效发光强度均应不小于2cd，发光时间1
GB4541—2008

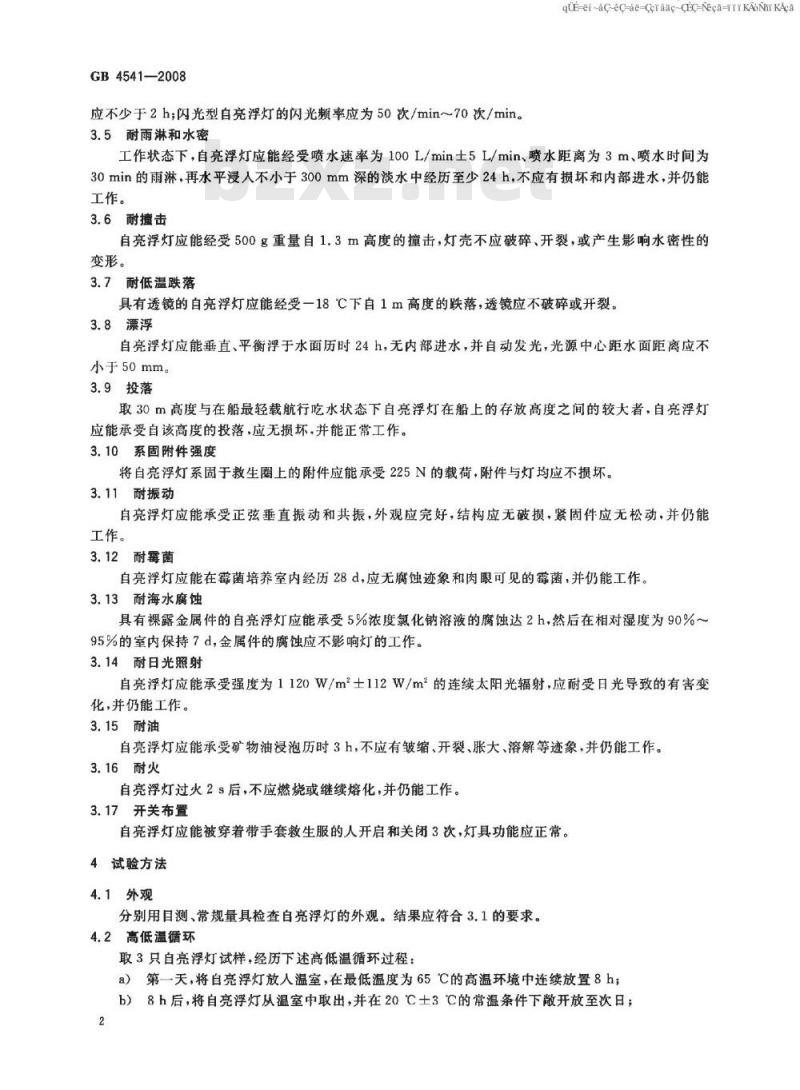

应不少于2h；闪光型自亮浮灯的闪光频率应为50次/min～70次/min。3.5耐雨淋和水密
TYYKAONYKAca
qtE-ei-aC-e-ae-Ceraac-CEC-Nega-YikAoNiKca工作状态下，自亮浮灯应能经受喷水速率为100L/min土5L/min、喷水距离为3m、喷水时间为30min的雨淋，再水平浸人不小于300mm深的淡水中经历至少24h，不应有损坏和内部进水，并仍能工作。
3.6耐撞击
自亮浮灯应能经受500g重量自1.3m高度的撞击，灯壳不应破碎、开裂，或产生影响水密性的变形。
3.7耐低温跌落
具有透镜的自亮浮灯应能经受一18℃下自1m高度的跌落，透镜应不破碎或开裂。3.8漂浮
自亮浮灯应能垂直、平衡浮于水面历时24h，无内部进水，并自动发光，光源中心距水面距离应不小于50mm。
3.9投落
取30m高度与在船最轻载航行吃水状态下自亮浮灯在船上的存放高度之间的较大者，自亮浮灯应能承受自该高度的投落，应无损坏，并能正常工作。3.10系固附件强度
将自亮浮灯系固于救生圈上的附件应能承受225N的载荷，附件与灯均应不损坏。3.11耐振动
自亮浮灯应能承受正弦垂直振动和共振，外观应完好，结构应无破损，紧固件应无松动，并仍能工作。
3.12耐霉菌
自亮浮灯应能在霉菌培养室内经历28d，应无腐蚀迹象和肉眼可见的霉菌，并仍能工作，3.13耐海水腐蚀
具有裸露金属件的自亮浮灯应能承受5%浓度氯化钠溶液的腐蚀达2h，然后在相对湿度为90%~95%的室内保持7d，金属件的腐蚀应不影响灯的工作。3.14耐日光照射
自亮浮灯应能承受强度为1120W/m2土112W/m的连续太阳光辐射，应耐受日光导致的有害变化，并仍能工作。
3.15耐油
自亮浮灯应能承受矿物油浸泡历时3h，不应有皱缩、开裂、胀大、溶解等迹象，并仍能工作。3.16耐火
自亮浮灯过火2s后，不应燃烧或继续熔化，并仍能工作。3.17开关布置
自亮浮灯应能被穿着带手套救生服的人开启和关闭3次，灯具功能应正常。4试验方法
4.1外观
分别用目测、常规量具检查自亮浮灯的外观。结果应符合3.1的要求。4.2高低温循环
取3只自亮浮灯试样，经历下述高低温循环过程：a）第一天，将自亮浮灯放人温室，在最低温度为65℃的高温环境中连续放置8h；b）8h后，将自亮浮灯从温室中取出，并在20℃土3℃的常温条件下开放至次日；2
-TYYKAONTKAca-
qtE-i-aC-eC-ae-Ceraac-CEC-Neca-nKAbNrKAcaGB4541—2008

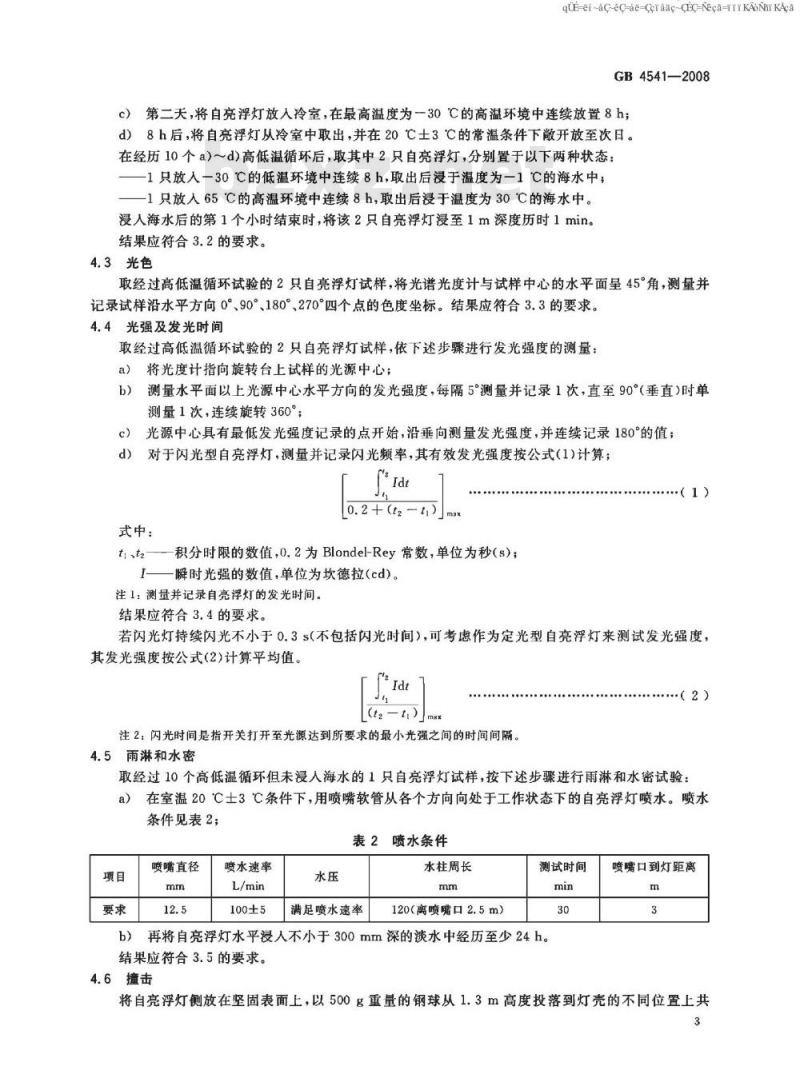

c）第二天，将自亮浮灯放入冷室，在最高温度为一30℃的高温环境中连续放置8h；d）8h后，将自亮浮灯从冷室中取出，并在20℃士3℃的常温条件下散开放至次日。在经历10个a)～d)高低温循环后，取其中2只自亮浮灯，分别置于以下两种状态：-1只放入一30℃的低温环境中连续8h，取出后浸于温度为一1℃的海水中；-1只放65℃的高温环境中连续8h，取出后浸于温度为30℃的海水中。浸人海水后的第1个小时结束时，将该2只自亮浮灯浸至1m深度历时1min。结果应符合3.2的要求。
4.3光色
取经过高低温循环试验的2只自亮浮灯试样，将光谱光度计与试样中心的水平面呈45°角，测量并记录试样沿水平方向0°、90180°270°四个点的色度坐标。结果应符合3.3的要求。4.4光强及发光时间
取经过高低温循环试验的2只自亮浮灯试样，依下述步骤进行发光强度的测量：a）将光度计指向旋转台上试样的光源中心：b）
测量水平面以上光源中心水平方向的发光强度，每隔5°测量并记录1次，直至90°（垂直）时单测量1次，连续旋转360°；
光源中心具有最低发光强度记录的点开始，沿垂向测量发光强度，并连续记录180°的值；c）
d）对于闪光型自亮浮灯，测量并记录闪光频率，其有效发光强度按公式（1)计算；Idt
0.2+t2—t）
式中：
ti、t2—积分时限的数值，0.2为Blondel-Rey常数，单位为秒（s）：I—瞬时光强的数值，单位为坎德拉(cd)。注1：测量并记录自亮浮灯的发光时间。结果应符合3.4的要求。
若闪光灯持续闪光不小于0.3S（不包括闪光时间），可考虑作为定光型自亮浮灯来测试发光强度，其发光强度按公式(2)计算平均值。Idt
注2：闪光时间是指开关打开至光源达到所要求的最小光强之间的时间间隔。4.5雨淋和水密
取经过10个高低温循环但未浸人海水的1只自亮浮灯试样，按下述步骤进行雨淋和水密试验：a）在室温20℃士3℃条件下，用喷嘴软管从各个方向向处于工作状态下的自亮浮灯喷水。喷水条件见表2；
表2喷水条件
喷嘴直径
喷水速率
100±5
满足喷水速率
水柱周长
120（离喷嘴口2.5m）
测试时间
再将自亮浮灯水平浸人不小于300mm深的淡水中经历至少24h。b)
结果应符合3.5的要求。
4.6撞击
喷嘴口到灯距离
将自亮浮灯侧放在坚固表面上，以500g重量的钢球从1.3m高度投落到灯壳的不同位置上共3
GB4541—2008
TYYKANKAa
qtE-ei-aC-e-ae-Ceraac-CEC-Nega-YikAoNiKca3次，一次该球撞击灯壳的中心，一次落到离灯壳一端大约12mm处，另一次落到离灯壳另一端天约12mm处。结果应符合3.6的要求。4.7低温跌落
取带透镜的自亮浮灯试样冷却至一18℃，从1m高度投落到一块牢固固定的钢板或水泥表面上2次，并以透镜顶部中心位置撞击该表面。结果应符合3.7的要求。注：高度的测量自透镜的项部量至撞击表面。4.8漂浮
使自亮浮灯垂直、平衡漂浮于水上24h，测量并记录漂浮时间，观察水中状态，试验后拆开灯具进行内部检查。结果均应符合3.8的要求。4.9投落
取30m高度与在船最轻载航行吃水状态下自亮浮灯在船上的存放高度之间取大者，将自亮浮灯先单独投入水中1次，再附在救生圈上投人水中1次。结果应符合3.9的要求。4.10系固附件强度
在将自亮浮灯系固于救生圈上的附件上施加225N的载荷，观察附件及灯具。结果应符合3.10的要求。
4.11振动
4.11.1正弦垂直振动
使自亮浮灯经受2Hz13.2Hz（摆幅士1mm）和13.2Hz~100Hz（加速度7m/s）两个频率范围内所有频率的正弦垂直振动。结果应符合3.11的要求。4.11.2共振
使自亮浮灯处于共振点所在频率（若有共振点）或30Hz频率上振动2h。结果应符合3.11的要求。4.12霉菌下载标准就来标准下载网
在自亮浮灯上酒上含有下列培养霉菌孢子的水悬浊液：黑曲霉、土曲霉、枝链金担霉、拟青霉菌变曲霉、毛索青霉、毛赭绿霉、帚状缺夏孢短颈霉、绿木霉，然后将灯放至霉菌培养室内，温度为29℃士1℃，相对湿度不少于95%，培养28d后，观察并测试自亮浮灯。结果应符合3.12的要求。4.13海水腐蚀
取具有裸露金属件的自亮浮灯试样，依下述步骤进行海水腐蚀试验：a）在20℃士3C条件下，将自亮浮灯置于持续喷酒5%浓度氯化钠溶液的室内；b）2h后，将自亮浮灯放人温度为40℃士2℃、相对湿度为90%95%的室内并保持7d。结果应符合3.13的要求。
注：如果制造厂能提供证据，证明采用的外部金属满足耐海水腐蚀要求，则可免做本试验。4.14日光照射
将自亮浮灯置于满足表3中光谱能量分布要求、有连续太阳辐射源的场所，测试点的强度为1120W/m士112W/m。24h为1个周期，其中8h照射，16h不照射，共进行6个周期。结果应符合3.14的要求。
表3光谱能量分布
光谱名称
紫外线
可见光
红外线
0.28~0.40
0.40~0.78
0.78~3.00
辐射强度
注：如果制造厂能提供证据，证明自亮浮灯材料满足耐日光照射要求，则可免做本试验。4
5耐油
-TYKAONYKACa
qtE-ei-ac-ec-ae-Ceraac-cEc-Nea-rkAoNrkAcaGB4541—2008
将自亮浮灯浸入温度为19℃士5℃、苯胺点为120℃士5℃、闪点不小于240℃、99℃下黏度为10cSt～25cSt的矿物油中，浸泡时间为3h。然后，根据制造商说明洗净自亮浮灯。结果应符合3.15的要求。
注可供选用油品有：ASTMOilNo.1、ASTMOilNo.5、ISOOilNo.1。4.16
6耐火
将30cm×35cm×6cm的试验盆置于无风处，在试验盆中注人深度为1cm的水，然后注人汽油，至盆中液体总深度不低于4cm。点燃汽油，自由燃烧30s后，将自亮浮灯的灯泡朝向火焰并从火中通过，且底部高出试验盆顶边不大于25cm，过火时间至少为2s。结果应符合3.16的要求。4.17
开关布置
穿着带手套救生服的受试者，开启和关闭自亮浮灯3次。结果应符合3.17的要求。5检验规则
5.1检验分类
本标准规定的检验分类如下：
a）型式检验；
b）出厂检验。
5.2型式检验
自亮浮灯有下列情况之一时·应进行型式检验：新产品鉴定（定型）：
结构、材料、工艺等有重大变动，足以影响产品性能或质量；批量生产后每隔4a；
产品停产2a以上，恢复生产；
主管检查机构有要求。
自亮浮灯型式检验的项目见表4。表4检验项目
检验项目
高低温循环
光强及发光时间
雨淋和水密
低温跌落
系固附件强度
海水腐蚀
型式检验
出厂检验
（仅光强）
（仅水密）
技术要求的章条号
试验方法的章条号
GB4541—2008
检验项目
日光照射
开关布置
型式检验
注1：为必检项目；一为不检项目。表4(续）
出厂检验
-TTYKAONT KAca-
qtE-ei-aC-ec-ae-Ceraac-CEc-Neca-nikAoNikAca技术要求的章条号
注2：出厂检验中的“光强检验”和“雨淋和水密试验”前均不做高低温循环试验。5.2.2
自亮浮灯型式检验的样品数量应不少于13只，检验顺序见表5。表5检验顺序
自亮浮灯序号
高低温循环
低温跌落
开关布置
海水腐蚀
日光照射
注1：同一个自亮浮灯样品的试验顺序为从左到右。试验项目
光强及发光时间
雨淋和水密
系固附件强度
试验方法的章条号
注2：取3个自亮浮灯样品做高低温循环试验，对其中两个再进行光强及发光时间试验，另一个再进行雨淋和水密试验。
5.2.3所有自亮浮灯样品的型式检验项目均符合要求时，判定自亮浮灯型式试验合格。当有某一项目不符合要求时，可加倍取样复验，若复验符合要求，则仍判定自亮浮灯型式检验合格；若复验中仍有不符合要求的项目，则判定自亮浮灯型式检验不合格。5.3出厂检验
5.3.1自亮浮灯出厂检验的项目见表4，检验顺序见表5。5.3.2自亮浮灯外观的出厂检验为逐件检验，其余项目为抽样检验。同工艺、同材料、连续生产的为一批，每批为400只，不足400只仍可计为一批。抽样数量取批量的3%，但如果抽样少于3只，则取3只。5.3.3所有产品的全部检验项目符合要求时，判定自亮浮灯出厂检验合格。若外观不符合要求，则允许修复后复验。若复验符合要求，则仍判定该件自亮浮灯该出厂检验项目合格；若复验仍不符合要求，则判定该件自亮浮灯出厂检验不合格。对于抽样检验的项目，若有任一项目不符合要求，则应加倍取样进行复验。若复验都符合要求，则仍判定该批自亮浮灯出厂检验合格；若复验仍有不符合要求的项目，则判定该批自亮浮灯出厂检验不合格。6
标志、包装、运输及赔存
6.1标志
经检验合格的自亮浮灯上应有下列经久性标志：a）灯具名称、型号，
b）本标准标准号；
c）检验机构检验标志；
制造厂标志、制造编号（批号）、生产日期及失效期。6.2
包装、运输
自亮浮灯应防止雨雪影响，在运输途中应不受损坏。贮存
自亮浮灯应存放在干燥的仓库内，且应不受挤压。-YYKAONTKAca-
qE-ei-aC-eC-ae-Ceraac-CEC-Nega-niKANiKAcaGB4541—2008
GB4541-2008
-YYKAONTKAca
qE-ei-aC-eC-ae-Ceraac-CEC-Nega-niKANiKAca0
中华人民共
国家标准
救生圈自亮浮灯
GB4541—2008
中国标准出版社出版发行
北京复兴门外三里河北街16号
邮政编码：100045
网址spc.net.cn
电话：68523946
68517548
中国标准出版社秦皇岛印刷厂印刷各地新华书店经销
开本880×12301/16
印张0.75
字数15千字
2009年3月第一版2009年3月第一次印刷书号：1550661-36010
如有印装差错由本社发行中心调换版权专有侵权必究
举报电话：（010）68533533
