【国家标准(GB)】 电缆的导体

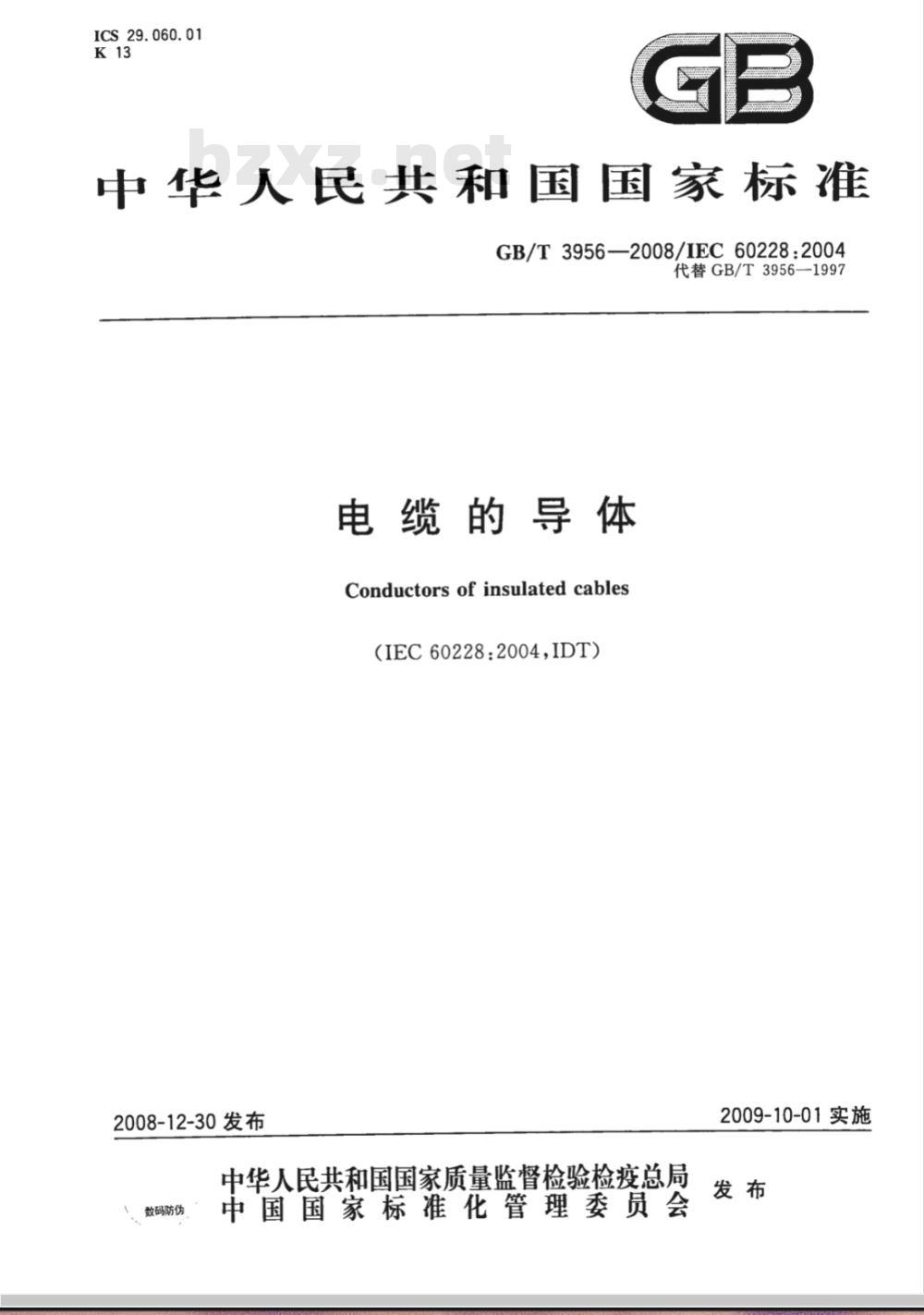

ICS29.060.01
中华人民共和国国家标准
GB/T 3956—2008/IEC 60228:2004代替GB/T3956—1997
电缆的导体　
Conductors of insulated cables（IEC60228:2004IDT）
2008-12-30发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
、数码防伪，
2009-10-01实施

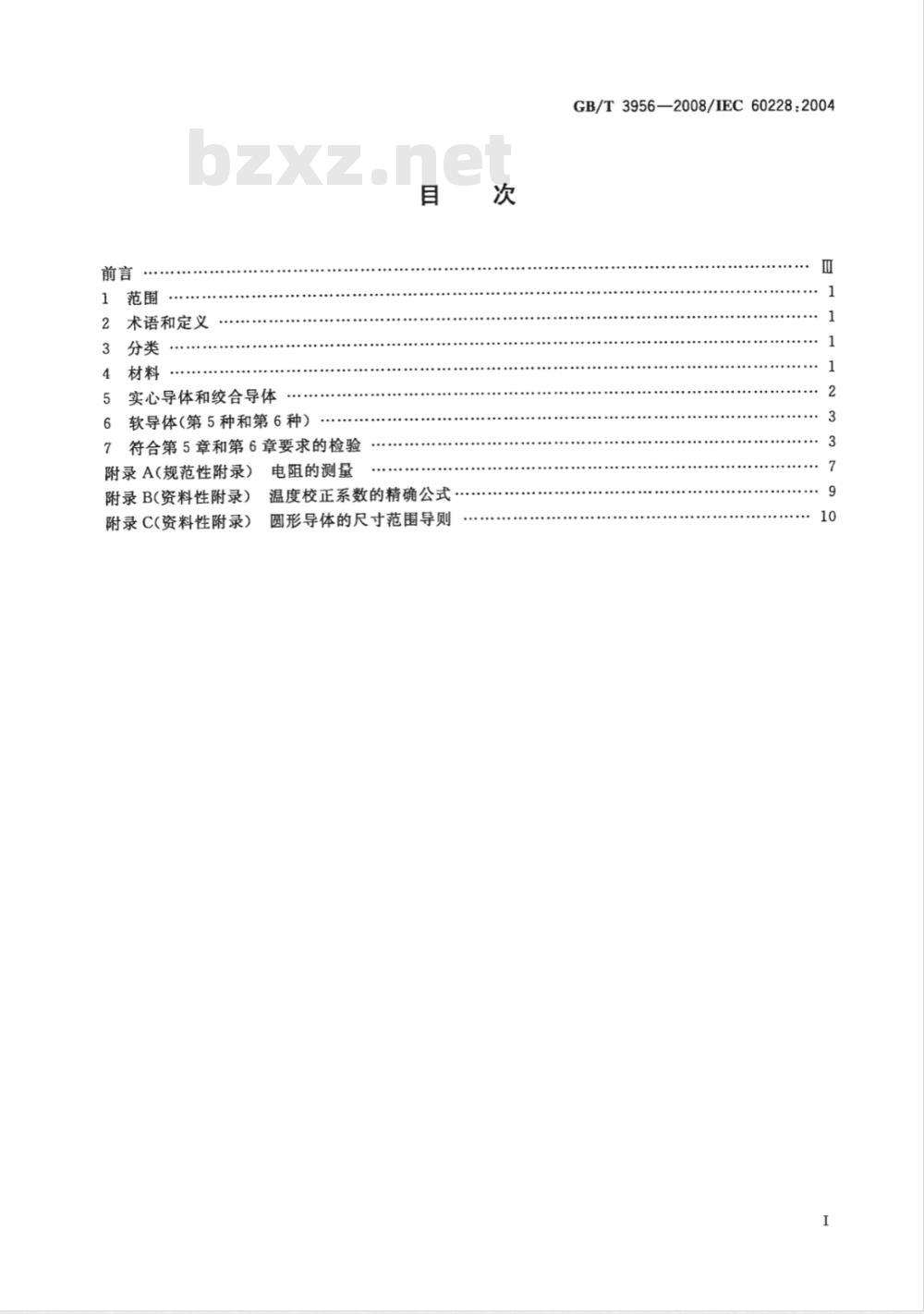

术语和定义
5实心导体和绞合导体
6软导体(第5种和第6种)
7符合第5章和第6章要求的检验
附录A（规范性附录）
，电阻的测量
附录B(资料性附录)
附录C(资料性附录)
温度校正系数的精确公式
圆形导体的尺寸范围导则
GB/T3956—2008/IEC60228:200410

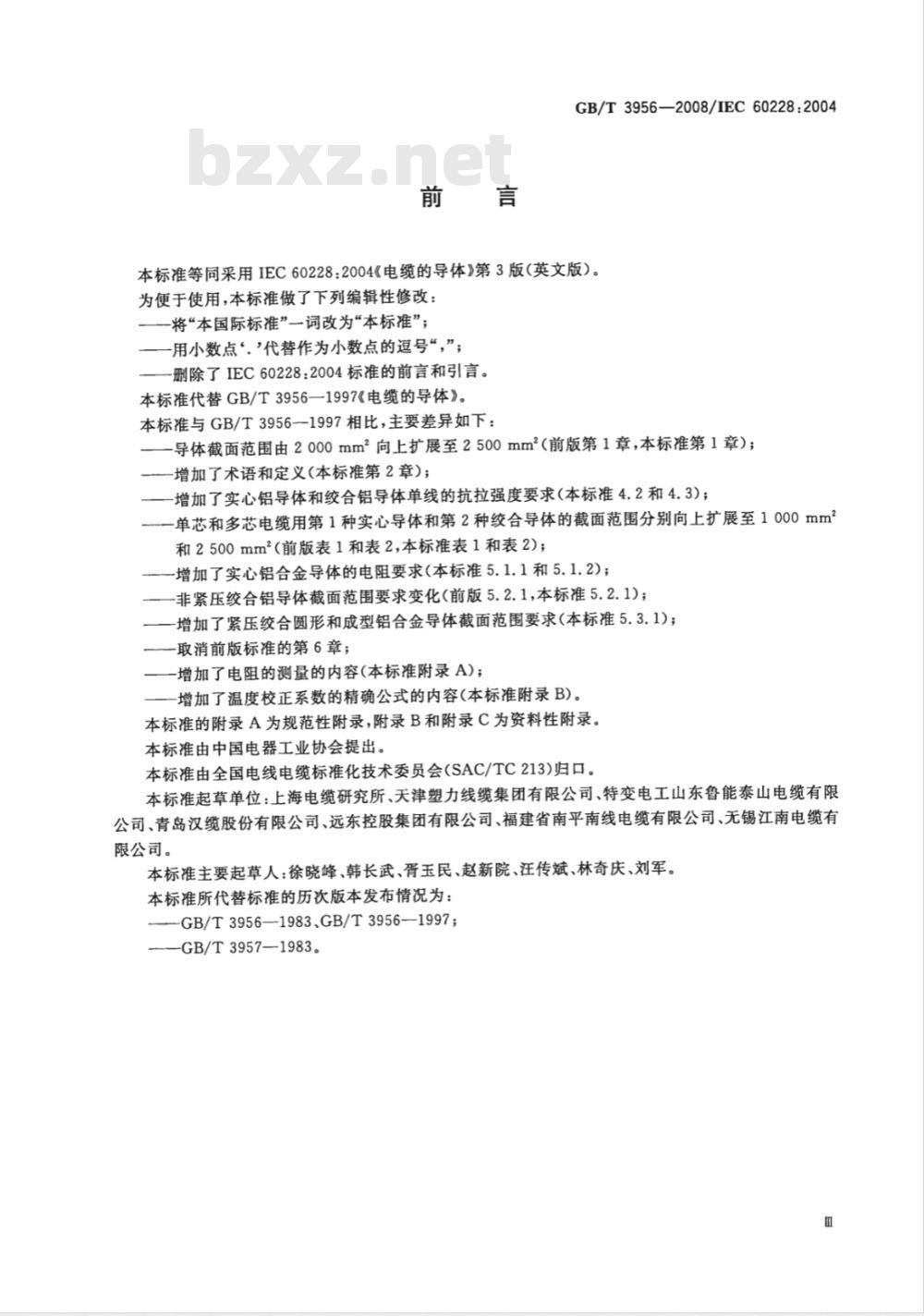

GB/T3956—2008/IEC60228:2004本标准等同采用IEC60228：2004《电缆的导体》第3版（英文版）。为便于使用，本标准做了下列编辑性修改：将“本国际标准”一词改为“本标准”；一一用小数点“.\代替作为小数点的逗号“，”；—删除了IEC60228：2004标准的前言和引言。本标准代替GB/T3956一1997《电缆的导体》。本标准与GB/T3956—1997相比，主要差异如下：一导体截面范围由2000mm2向上扩展至2500mm2（前版第1章，本标准第1章）；—增加了术语和定义(本标准第2章)；-增加了实心铝导体和绞合铝导体单线的抗拉强度要求（本标准4.2和4.3)；.—单芯和多芯电缆用第1种实心导体和第2种绞合导体的截面范围分别向上扩展至1000mm和2500mm2（前版表1和表2，本标准表1和表2）；增加了实心铝合金导体的电阻要求（本标准5.1.1和5.1.2)；一非紧压绞合铝导体截面范围要求变化（前版5.2.1,本标准5.2.1)；一—增加了紧压绞合圆形和成型铝合金导体截面范围要求(本标准5.3.1)；取消前版标准的第6章；
一增加了电阻的测量的内容(本标准附录A)；一增加了温度校正系数的精确公式的内容(本标准附录B)。本标准的附录A为规范性附录，附录B和附录C为资料性附录。本标准由中国电器工业协会提出。本标准由全国电线电缆标准化技术委员会(SAC/TC213)归口。本标准起草单位：上海电缆研究所、天津塑力线缆集团有限公司、特变电工山东鲁能泰山电缆有限公司、青岛汉缆股份有限公司、远东控股集团有限公司、福建省南平南线电缆有限公司、无锡江南电缆有限公司。
本标准主要起草人：徐晓峰、韩长武、胥玉民、赵新院、汪传斌、林奇庆、刘军。本标准所代替标准的历次版本发布情况为：GB/T3956—1983.GB/T3956—1997;——GB/T3957—1983。
1范围
电缆的导体
GB/T3956—2008/IEC60228:2004本标准规定了标称截面积0.5mm2～2500mm的电力电缆和软线用的导体。对单线的数量和尺寸以及电阻值的要求也包括在内。这些导体包括固定敷设的电缆中的实心和绞合的铜、铝和铝合金导体，以及柔软铜导体。
本标准不适用于通信用途的导体。本标准适用于特定设计的电缆，只要该种类型电缆在本标准中作了规定。除非指明特定条款中的例外，本标准涉及电缆成品的导体，而不是为电缆挤出而制造或提供的导体。
本标准包括的资料性附录提供了补充信息，包括电阻测量的温度校正系数（附录B)和圆形导体的尺寸范围（附录C)。
术语和定义
以下术语和定义适用于本标准。2.1
metal-coated
金属镀层
镀有合适金属的薄层，如锡或锡合金。2.2
只nominalcross-sectionalarea标称截面积
确定导体特定尺寸的数值，但并不受直接测量影响。注：本标准中导体的每个特定尺寸应符合最大电阻值的要求。3分类
导体共分四种：第1种、第2种、第5种和第6种。第1种和第2种导体用于固定敷设的电缆中。第5种和第6种导体用于软电缆和软线中，也可用于固定敷设。—第1种：实心导体；
—第2种：绞合导体；
—第5种：软导体；
一第6种：比第5种更柔软的导体。4材料
4.1引言
导体应包含以下类型之一：
一不镀金属或镀金属的退火铜线；一铝或铝合金线。
实心铝导体
圆形或成型实心铝导体应由铝制成，且成品的抗拉强度满足以下要求：1
GB/T3956—2008/IEC60228:2004标称截面积/
注：以上数值不适用于铝合金导体。3绞合圆形和绞合成型铝导体
绞合铝导体应由铝材制成，且单线的抗拉强度满足以下要求：标称截面积/
注1：以上数值不适用于铝合金导体。注2：这一数据只是对绞合前单线的检验结果，而不是来自绞合导体的单线。5实心导体和绞合导体
5.1实心导体（第1种）
5.1.1结构
实心导体(第1种)应由第4章规定的材料之一构成；a）
b）实心铜导体应为圆形截面；
抗拉强度/
(N/mm）
100~165
60~130
60~110
抗拉强度/
(N/mm）
≤200
125~205
注：标称截面积25mm及以上的实心铜导体用于特殊类型的电缆，如矿物绝缘电缆，而非一般用途。c）截面积10mm235mm2的实心铝导体和实心铝合金导体应是圆形截面。对于单芯电缆，更大尺寸的导体应是圆形截面；而对多芯电缆，可以是圆形或成型截面。5.1.2电阻
按第7章测量时，每根导体20℃时的电阻值不应超过表1中规定的最大值。注：对于具有与铝导体相同标称截面积的实心铝合金导体，表1中给出的电阻值可乘以1.162的系数，除非制造方和买方另有规定。
5.2非紧压绞合圆形导体（第2种）5.2.1结构bzxZ.net
a）非紧压绞合圆形导体(第2种)应由第4章规定的材料之一构成；绞合铝导体或铝合金导体的截面积不应小于10mm2；b）
每根导体的单线应具有相同的标称直径；d）每根导体的单线数量不应小于表2规定的相应的最小值。5.2.2电阻
按第7章测定的20℃时每种导体的电阻值不应超过表2规定的最大值。5.3紧压绞合圆形导体和绞合成型导体（第2种）5.3.1结构
紧压绞合圆形导体和绞合成型导体(第2种)应由第4章规定的材料之一构成。紧压绞合圆形铝导体或铝合金导体的标称截面积不应小于10mm2。绞合成型的铜导体、铝导体或铝合金导体的标称截面积不应小于25mm2。同一导体内不同单线的直径之比应不大于2。b）
GB/T3956--2008/IEC60228:2004c）每种导体内的单线数量应不少于表2给出的相应最小值。注：这一要求适用于紧压前由圆形单线组成的导体，而非预制成型的单线组成的导体。5.3.2电阻
按第7章测定的20℃时每种导体的电阻值不应超过表2规定的对应值。6软导体(第5种和第6种）
6.1结构
软导体(第5种和第6种)应由不镀金属或镀金属的退火铜线构成；a）
b）每根导体中的单线应具有相同的标称直径；c）每种导体中的单线直径不应超过表3或表4规定的相应的最大值。6.2电阻
按第7章测定的20℃时每种导体的电阻值不应超过表3或表4规定的相应的最大值。7符合第5章和第6章要求的检验
按照5.1.1、5.2.1、5.3.1和6.1的要求，应用可行的检查和测量方法对电缆成品进行检验。按照5.1.2、5.2.2、5.3.2和6.2的要求，应按附录A进行测量，并按表A.1的温度校正系数进行修正。
表1单芯和多芯电缆用第1种实心导体标称截面积/
不镀金属
20℃时导体最大电阻/(a/km）
圆形退火铜导体
镀金属
铝导体和铝合金导体，
圆形或成型”
GB/T3956-2008/IEC60228：2004标称截面积/
不镀金属
表1(续）
20℃时导体最大电阻/(n/km）
圆形退火铜导体
镀金属
仅适用于截面积10mm～35mm2的圆形铝导体；见5.1.1c)。b见5.1.1b)注。
铝导体和铝合金导体，
圆形或成型
c见5.1.2注。
d对于单芯电缆，四根扇形成型导体可以组合成一根圆形导体。该组合导体的最大电阻值应为单根构件导体的25%。
2单芯和多芯电缆用第2种绞合导体表2
导体的最少单线数盘
标称截面积/
紧压圆形
20℃时导体最大电阻/(a/km）
退火铜导体
不镀金
属单线
镀金属
铝或铝合
金导体”
标称截面积/
表2(续）
导体的最少单线数量
紧压圆形
GB/T3956—2008/IEC60228:200420℃时导体最大电阻/(a/km）
退火铜导体
不镀金
属单线
a这些尺寸不推荐。其他不推荐的尺寸针对某些特定应用，但未包含进本标准范围内。镀金属
b这些尺寸的最小单线数量未作规定。这些尺寸可以由4、5或6个均等部分(Milliken)构成。对于具有与铝导体标称截面积的相同的绞合铝合金导体，其电阻值宜由制造方与买方商定，表3单芯和多芯电缆用第5种软铜导体标称截面积/
导体内最大单线直径/
20℃时导体最大电阻/(a/km）
不镀金属单线
铝或铝合
金导体。
镀金属单线
