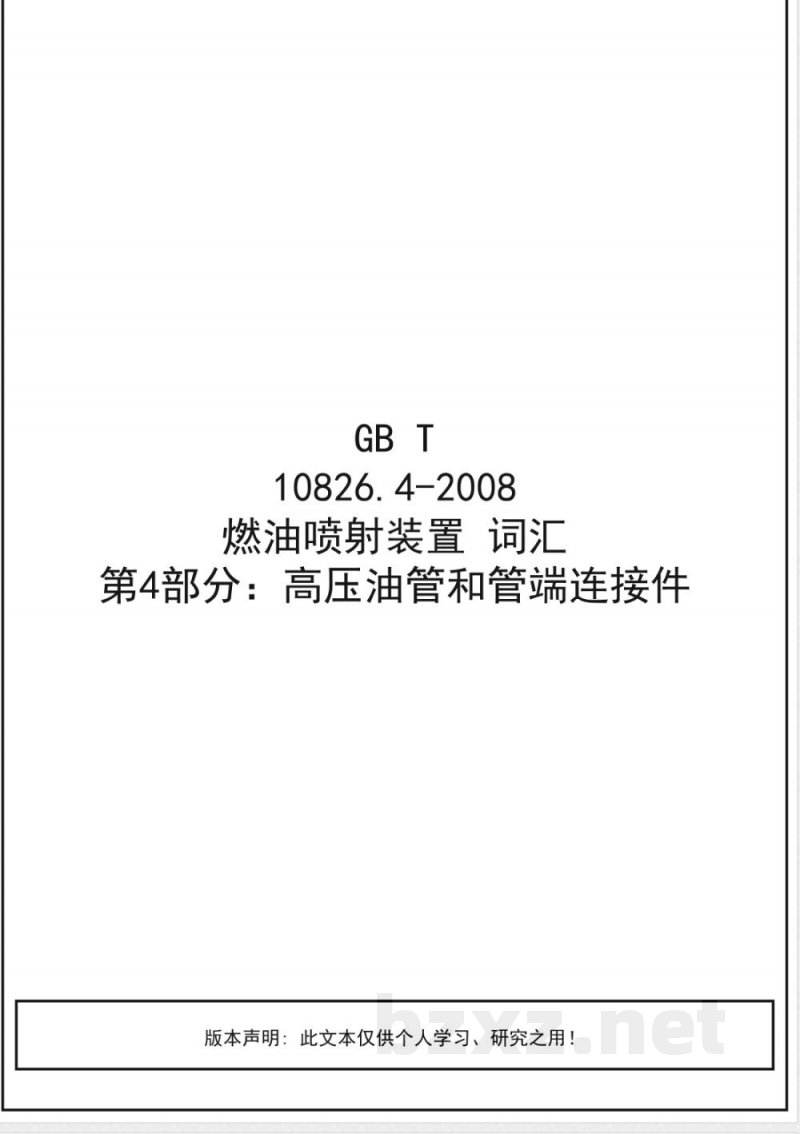

【国家标准(GB)】 燃油喷射装置 词汇 第4部分：高压油管和管端连接件

10826.4-2008
燃油喷射装置词汇
第4部分：高压油管和管端接件
版本声明：此文本仅供个人学习、研究之用！ICS27.020

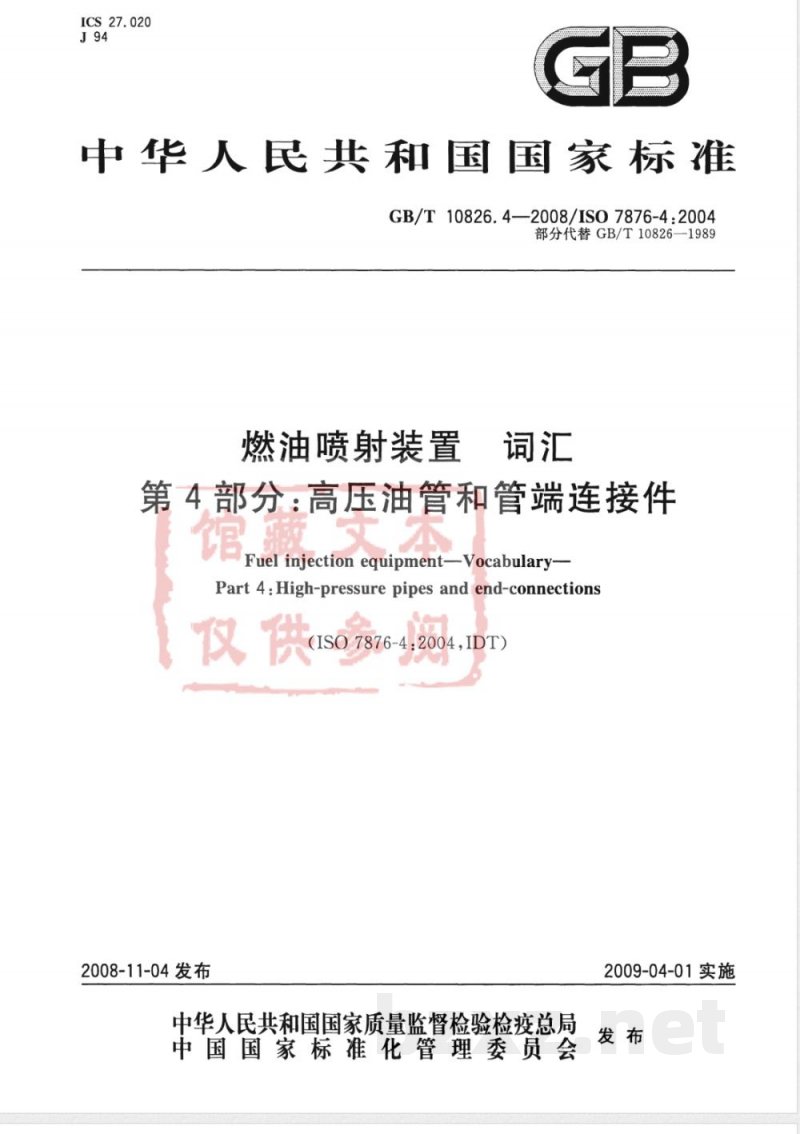

中华人民共和国国家标准
GB/T10826.4--2008/IS07876-4:2004部分代替GB/T10826—1989
燃油喷射装置
第4.部分：高压油管和管端连接件馆藏文本
Fuel injection equipment-Vocabulary-Part 4 : High-pressure pipes and end-connections仅供s05876-4604,1IDT)
2008-11-04发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
2009-04-01实施

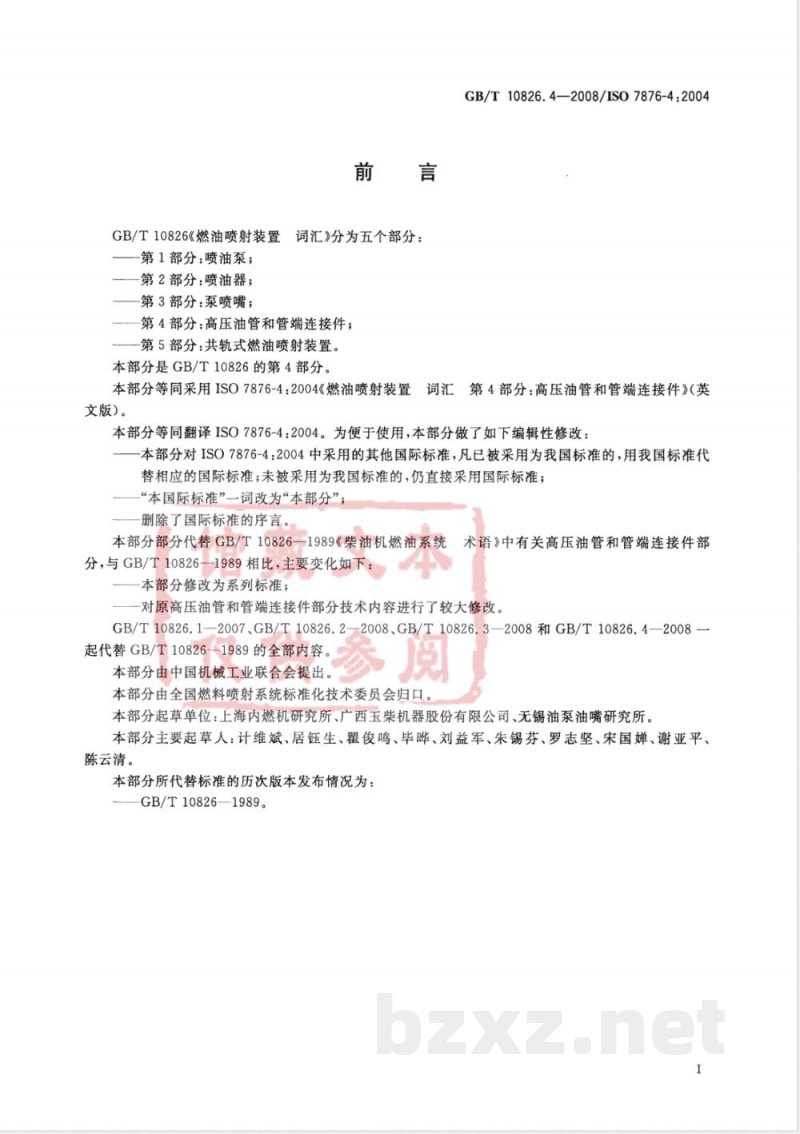

GB/T10826《燃油喷射装置词汇》分为五个部分：第1部分：喷油泵；
第2部分：喷油器；
第3部分：泵喷嘴；
一第4部分：高压油管和管端连接件；一第5部分：共轨式燃油喷射装置。本部分是GB/T10826的第4部分。GB/T10826.4—2008/IS07876-4:2004本部分等同采用ISO7876-4：2004《燃油喷射装置词汇第4部分：高压油管和管端连接件》（英文版）。
本部分等同翻译ISO7876-4：2004。为便于使用，本部分做了如下编辑性修改：本部分对ISO7876-4：2004中采用的其他国际标准，凡已被采用为我国标准的，用我国标准代替相应的国际标准；未被采用为我国标准的，仍直接采用国际标准；“本国际标准”一词改为“本部分”；一删除了国际标准的序言。
本部分部分代替GB/T10826—1989《柴油机燃油系统分,与GB/T10826—-1989相比，主要变化如下：本部分修改为系列标准；
术语》中有关高压油管和管端连接件部一对原高压油管和管端连接件部分技术内容进行了较大修改。GB/T10826.1-2007、GB/T10826.2-2008、GB/T10826.3——2008和GB/T10826.4—2008-参阅
起代替GB/T108261989的全部内容。本部分由中国机械工业联合会提出。本部分由全国燃料喷射系统标准化技术委员会归口。本部分起草单位：上海内燃机研究所、广西玉柴机器股份有限公司、无锡油泵油嘴研究所。本部分主要起草人：计维斌、居钰生、瞿俊鸣、毕晔、刘益军、朱锡芬、罗志坚、宋国婵、谢亚平、陈云清。
本部分所代替标准的历次版本发布情况为：GB/T10826—1989。

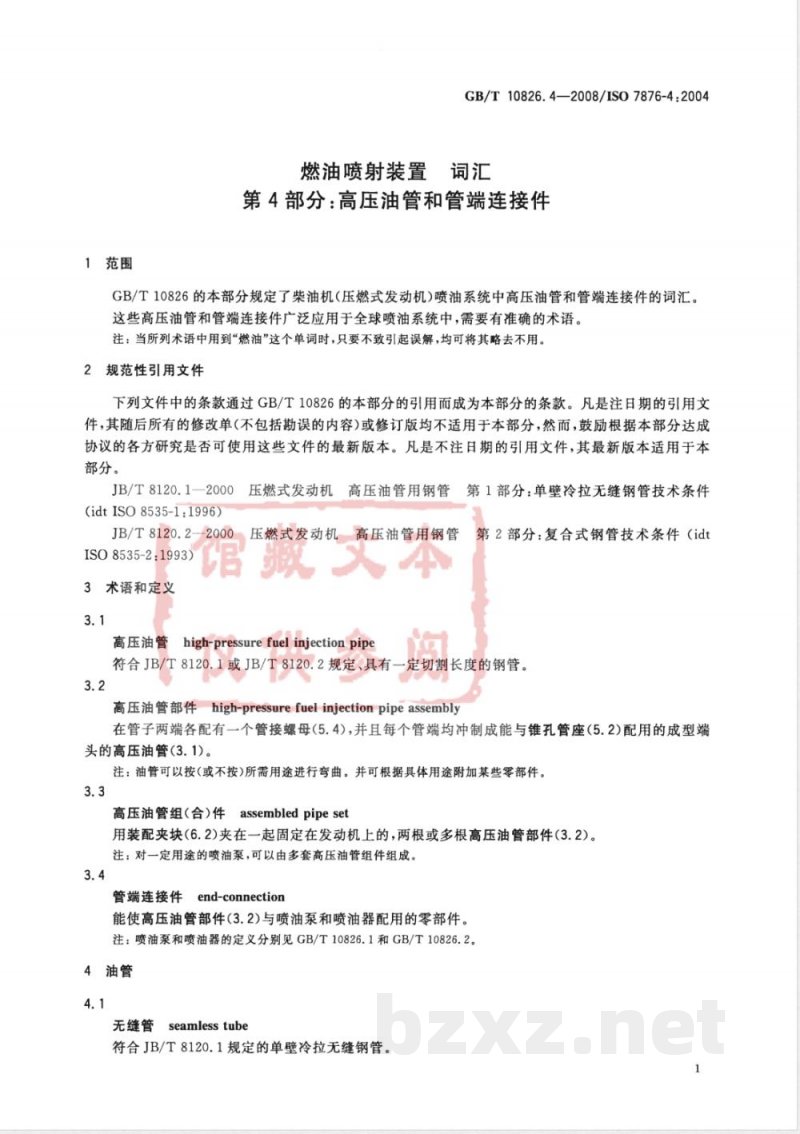

1范围
GB/T10826.4—2008/IS07876-4:2004燃油喷射装置词汇
第4部分：高压油管和管端连接件GB/T10826的本部分规定了柴油机（压燃式发动机）喷油系统中高压油管和管端连接件的词汇。这些高压油管和管端连接件广泛应用于全球喷油系统中，需要有准确的术语。注：当所列术语中用到“燃油”这个单词时，只要不致引起误解，均可将其略去不用。2规范性引用文件
下列文件中的条款通过GB/T10826的本部分的引用而成为本部分的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容)或修订版均不适用于本部分，然而，鼓励根据本部分达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本部分。
JB/T8120.1一2000压燃式发动机高压油管用钢管第1部分：单壁冷拉无缝钢管技术条件(idtISO8535-1:1996)
JB/T8120.2--2000压燃式发动机高压油管用钢管馆藏文本
ISO8535-2：1993）
3术语和定义
第2部分：复合式钢管技术条件（idt高压油管 high-pressure fuel injection pipe符合JB/T8120.1或JB/T8120.2规定、具有一定切割长度的钢管。3.2
高压油管部件high-pressurefuel injectionpipeassembly在管子两端各配有一个管接螺母(5.4)，并且每个管端均冲制成能与锥孔管座(5.2)配用的成型端头的高压油管（3.1）。
注：油管可以按(或不按)所需用途进行弯曲。并可根据具体用途附加某些零部件。3.3
assembledpipeset
高压油管组（合）件
用装配夹块（6.2)夹在一起固定在发动机上的，两根或多根高压油管部件（3.2）。注：对一定用途的喷油泵，可以由多套高压油管组件组成。3.4
管端连接件end-connection
能使高压油管部件（3.2)与喷油泵和喷油器配用的零部件。注：喷油泵和喷油器的定义分别见GB/T10826.1和GB/T10826.2。4油管
Fseamlesstube
无缝管
符合JB/T8120.1规定的单壁冷拉无缝钢管。1

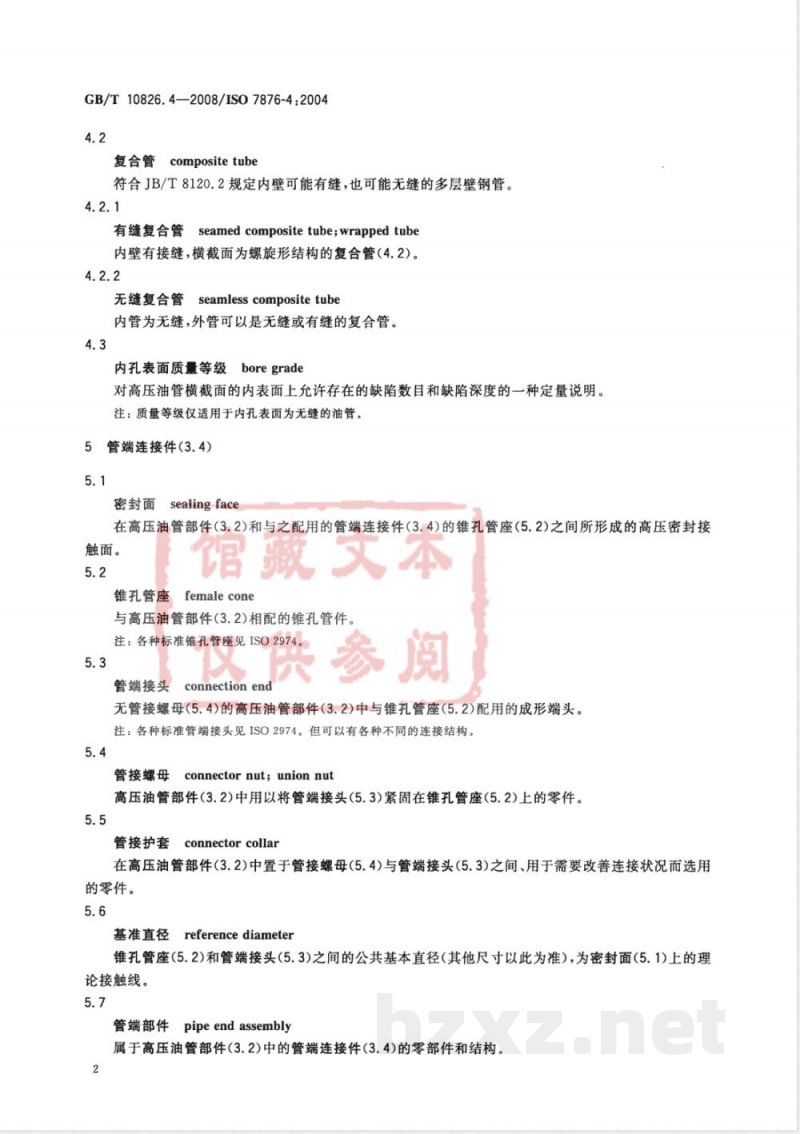

GB/T10826.4—2008/IS07876-4:20044.2
复合管compositetube
符合JB/T8120.2规定内壁可能有缝，也可能无缝的多层壁钢管。4.2.1
有缝复合管seamedcompositetube；wrappedtube内壁有接缝，横截面为螺旋形结构的复合管（4.2）。4.2.2
无缝复合管seamlesscompositetube内管为无缝，外管可以是无缝或有缝的复合管。4.3
内孔表面质量等级
boregrade
对高压油管横截面的内表面上允许存在的缺陷数目和缺陷深度的一种定量说明。注：质量等级仅适用于内孔表面为无缝的油管。5管端连接件（3.4）
密封面sealingface
在高压油管部件（3.2)和与之配用的管端连接件（3.4)的锥孔管座（5.2)之间所形成的高压密封接触面。
锥孔管座
馆藏文本
femalecone
与高压油管部件(3.2)相配的锥孔管件。5.3
供参阅
注：各种标准锥孔管座见ISO297管端接头
connection end
无管接螺母(5.4)的高压油管部件(3.2)中与锥孔管座(5.2)配用的成形端头。注：各种标准管端接头见ISO2974。但可以有各种不同的连接结构。connector nut; union nut
管接螺母
高压油管部件(3.2)中用以将管端接头(5.3)紧固在锥孔管座(5.2)上的零件。connectorcollar
管接护套
在高压油管部件(3.2)中置于管接螺母(5.4)与管端接头(5.3)之间、用于需要改善连接状况而选用的零件。
基准直径referencediameter
锥孔管座（5.2)和管端接头（5.3)之间的公共基本直径（其他尺寸以此为准），为密封面（5.1)上的理论接触线。
管端部件pipeendassembly
属于高压油管部件(3.2)中的管端连接件(3.4)的零部件和结构。2
高压油管部件（3.2）
弯曲半径
bend radius
弯曲成形的油管中心线的半径。6.2
装配夹块
assemblyclamp
GB/T10826.4-2008/ISO7876-4:2004将一根或多根高压油管部件与另一根高压油管部件夹紧在一起安装在发动机上的装置，6.3
油管内径
pipeinsidediameter
面积与高压油管(3.1)内孔横截面积相等的圆直径。馆藏文本
仅供参阅
GB/T10826.4—2008/IS07876-4:2004藝
[1]GB/T10826.1燃油喷射装置
：词汇第1部分：喷油泵（GB/T10826.1—2007，ISO7876-1:1990,IDT).
[2]GB/T10826.2
第2部分：喷油器（GB/T10826.2—2008，ISO7876-燃油喷射装置
2:1991/Amd.1:1999,IDT).
[3]ISO2974
柴油机
采用60°锥孔管座的高压油管管端连接件，馆藏文本
仅供参阅
复合管
高压油管
高压油管部件
高压油管组（合）件·
管端部件·
管端接头·
管端连接件
管接护套
管接螺母
基准直径·
密封面
中文索
馆藏文本
仅供参阅
内孔表面质量等级
弯曲半径
无缝管
无缝复合管
油管内径
有缝复合管
装配夹块
锥孔管座·
GB/T10826.4—2008/ISO7876-4:20044.2
GB/T10826.4—2008/ISO7876-4:2004assembled pipe set
assembly clamp
bend radius
boregrade
composite tube
connection end
connector collar
connectornut
英文索引
馆藏文本
end-connection
female cone
仅供参阅
high-pressurefuel injection pipehigh-pressure fuel injection pipe assemblyP
pipe end assembly
pipeinsidediameter
reference diameter
sealing face
seamed compositetube
seamlesscompositetube
seamless tube
unionnut
wrappedtube
馆藏文本
仅供参阅
GB/T10826.4—2008/ISO7876-4:20045.4
馆藏文本
仅供参阅
