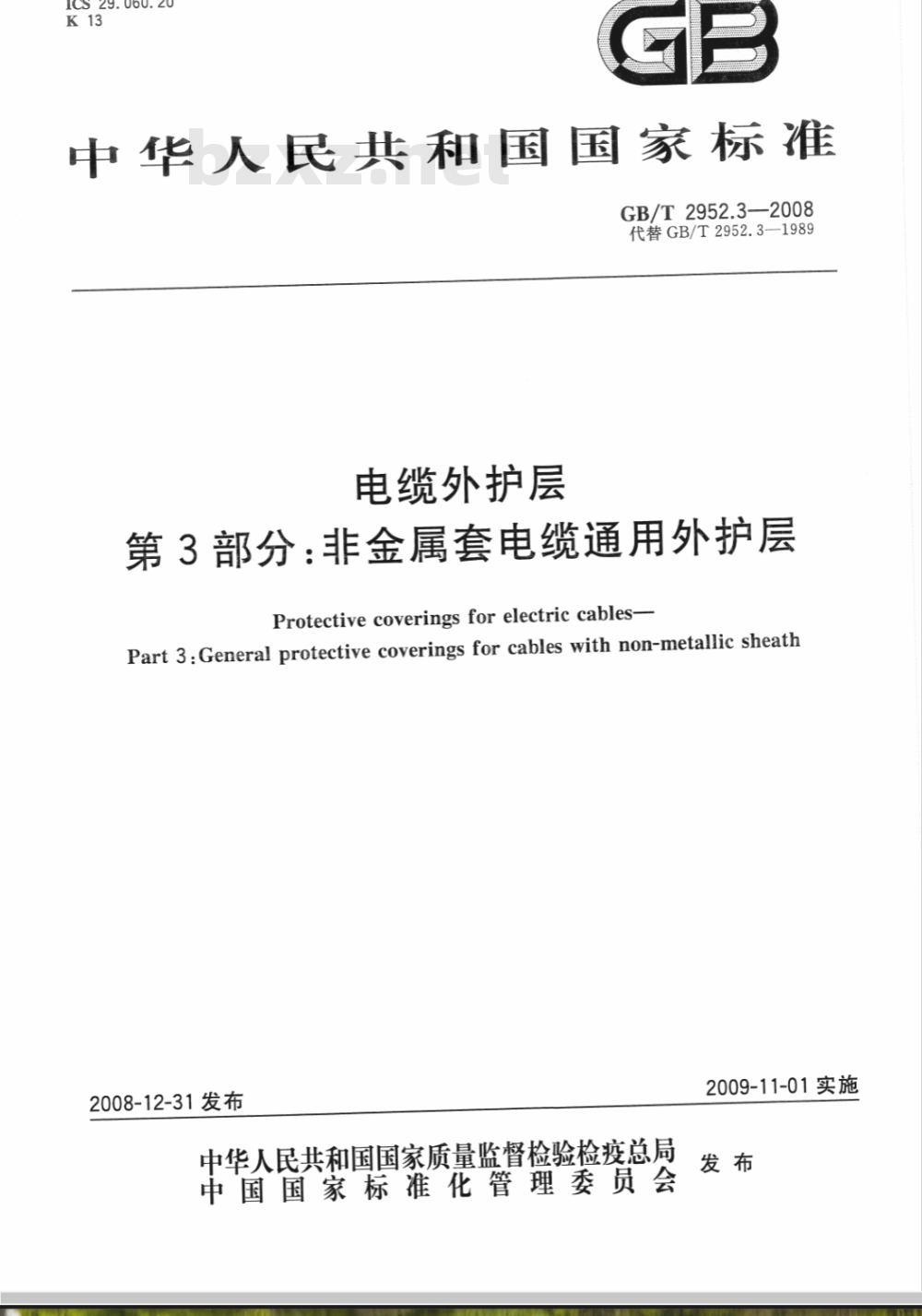

【国家标准(GB)】 电缆外护层 第3部分：非金属套电缆通用外护层

1CS29.060.20
中华人民共和国国家标准
GB/T2952.3—2008
代替GB/T2952.3—1989
电缆外护层
第3部分：非金属套电缆通用外护层Protective coverings for electric cables-Part 3 :General protective coverings for cables with non-metallic sheath2008-12-31发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
2009-11-01实施

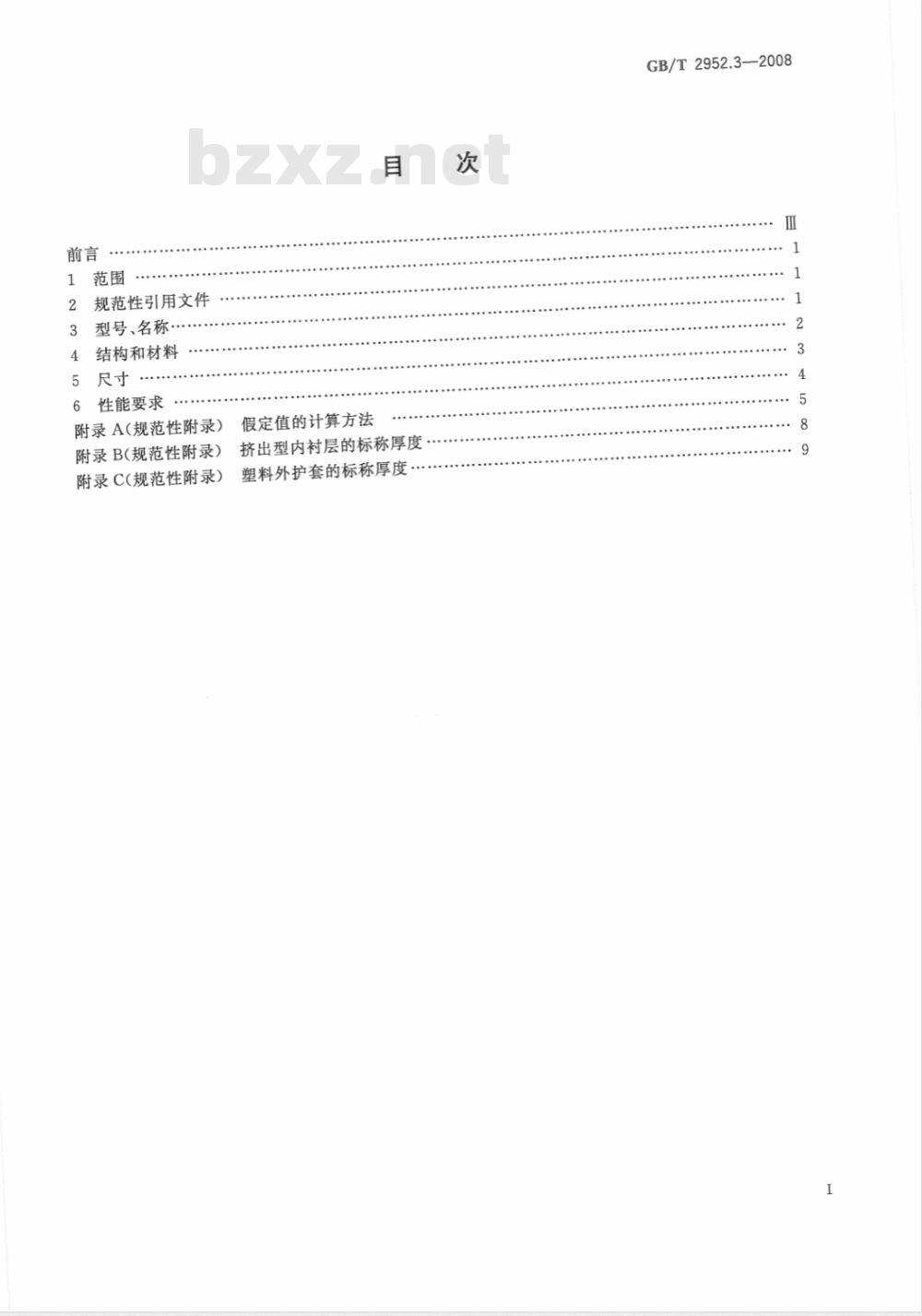

规范性引用文件
型号、名称
结构和材料免费标准下载网bzxz
性能要求
附录A(规范性附录）
附录B(规范性附录)
附录C(规范性附录)
假定值的计算方法
挤出型内衬层的标称厚度
塑料外护套的标称厚度
GB/T2952.3—2008

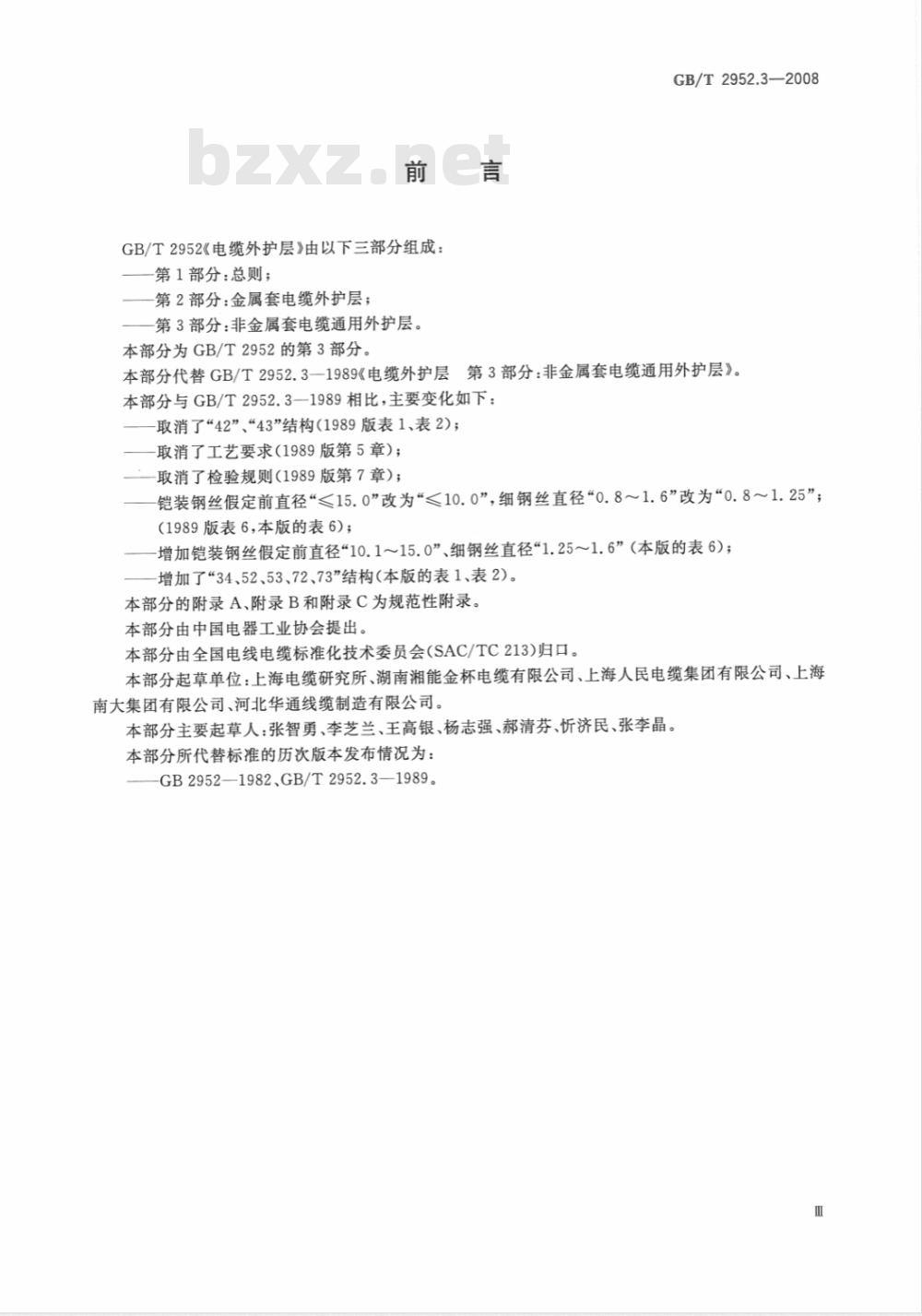

GB/T2952《电缆外护层》由以下三部分组成：第1部分：总则；
——第2部分：金属套电缆外护层；第3部分：非金属套电缆通用外护层。本部分为GB/T2952的第3部分
GB/T2952.3—2008
层第3部分：非金属套电缆通用外护层》。本部分代替GB/T2952.3—1989《电缆外护层本部分与GB/T2952.3—1989相比，主要变化如下：取消了“42”、“43”结构（1989版表1、表2）；取消了工艺要求（1989版第5章）；取消了检验规则(1989版第7章）；铠装钢丝假定前直径“≤15.0”改为\≤10.0”，细钢丝直径“0.8～1.6”改为“0.8～1.25”；(1989版表6，本版的表6)；
增加铠装钢丝假定前直径“10.1~15.0”、细钢丝直径“1.251.6”（本版的表6)；增加了“34、52、53、72、73”结构（本版的表1、表2）。本部分的附录A、附录B和附录C为规范性附录。本部分由中国电器工业协会提出。本部分由全国电线电缆标准化技术委员会(SAC/TC213)归口。本部分起草单位：上海电缆研究所、湖南湘能金杯电缆有限公司、上海人民电缆集团有限公司、上海南大集团有限公司、河北华通线缆制造有限公司。本部分主要起草人：张智勇、李芝兰、王高银、杨志强、郝清芬、忻济民、张李晶。本部分所代替标准的历次版本发布情况为：GB2952—1982、GB/T2952.3—1989。CH
1范围
电缆外护层
第3部分：非金属套电缆通用外护层GB/T2952.3—2008
GB/T2952的本部分规定了非金属套电缆通用外护层的型号、名称、结构、尺寸和技术要求。本部分适用于具有非金属套的取固定敷设方式的电力、通信、信号和控制等电缆的外护层，非金属套可以是挤包的，例如塑料套，也可以是绕包的。本部分不适用于另有其他特殊要求的电缆的外护层。规范性引用文件
下列文件中的条款通过GB/T2952的本部分的引用而成为本部分的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容)或修订版均不适用于本部分，然而，鼓励根据本部分达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本部分。
3电缆外护层第1部分：总则
GB/T2952.1-2008
3型号、名称
非金属套电缆通用外护层的型号、名称应符合GB/T2952.1一2008和表1的规定，推荐用于表1所列主要敷设场所。
表1非金属套电缆通用外护层的型号、名称和主要敷设场所主要适用敷设场所
敷设方式
联锁钢带铠装聚氯乙烯外套
钢带铠装聚氯乙烯外套
钢带铠装聚乙烯（或聚烯烃）
细圆钢丝铠装聚氯乙烯外套
细圆钢丝铠装聚乙烯（或聚烯
烃)外套
细圆钢丝铠装弹性体外套
粗圆钢丝铠装纤维外被
皱纹钢带铠装聚氯乙烯外套
皱纹钢带铠装聚乙烯（或聚烯
烃)外套
特殊环境
GB/T2952.3—2008
(双)非磁性金属带铠装聚氯乙
烯外套
(双)非磁性金属带铠装聚乙烯
(或聚烯烃)外套
非磁性金属丝聚氯乙烯外套
非磁性金属丝聚乙烯（或聚烯
烃)外套
双粗圆钢丝铠装纤维外被
钢带-粗圆钢丝铠装纤维外被
表1(续）
主要适用敷设场所
敷设方式
注：△表示适用；0
表示当采用具有良好非金属防蚀层的钢丝时适用。4
结构和材料
非金属套电缆外层的结构，推荐由符合表2规定的同心层组成，4.1
肉村层
表2非金属套电缆外护层的结构
外护层结构
铠装层
联锁铠装
双钢带铠装
绕包型：塑料带或无纺布带
挤出型：塑料套
塑料套
单细圆钢丝铠装
(双)非磁性金属带铠装
单粗圆钢丝铠装
皱纹钢带铠装
非磁性金属丝
单粗圆钢丝铠装
双粗圆钢丝铠装
双钢带-单粗圆钢丝铠装
特殊环境
外被层
聚氯乙烯外套
聚氯乙烯外套
聚乙烯(或聚烯烃)外套
聚氯乙烯外套
聚乙烯(或聚烯烃)外套
弹性体外套
聚氯乙烯外套
聚乙烯(或聚烯烃)外套
聚氯乙烯外套
聚乙烯(或聚烯烃)外套
聚氯乙烯外套
聚乙烯(或聚烯烃)外套
聚氯乙烯外套
聚乙烯(或聚烯烃)外套
胶粘涂料-聚丙烯绳或
电缆沥青-浸渍麻-电缆沥青-白垩粉GB/T2952.3—2008
4.212型、22型、23型、32型、33型、62型、63型的内衬层，一般采用绕包型。但如果铠装与金属屏蔽的材料不同，则铠装下的内衬层应采用挤出型。4.3联锁铠装内衬层可以采用纤维编织，其编织密度应不小于95%。4.4非金属套电缆外护层的材料，应符合GB2952.1一2008中第6章的规定。5尺寸
5.1概述
除非相应产品标准另有规定，非金属套电缆外护层各组成部分的尺寸符合以下规定。电缆外护层各组成部分的尺寸，应用直径的假定值确定。假定直径的计算方法见本标准附录A。所有计算值均应精确到0.1mm。
5.2内衬层厚度
5.2.1在挤包型内护套上，绕包型内衬层的标称厚度应为0.8mm，但当铠装带的标称厚度在0.2mm及以下时，则内衬层的标称厚度应为0.5mm，绕包型内衬层任一点的最小厚度应不小于标称厚度的80%-0.2mm。
5.2.2在缆芯的包带层上绕包型内衬层与包带层的总厚度近似值如表3。总厚度近似值是不予保证也不作检查的值。
成缆缆芯假定直径/mm
绕包型内衬层与包带层的总厚度近似值铠装带标称厚度/mm
5.2.3联锁铠装内衬层的厚度应不小于0.6.mm。5.2.4挤出型内府层（或隔离套）的标称厚度应按式（1)计算确定。其最小标称厚度应为1.2mm。挤出型内衬层的标称厚度也可直接按本标准附录B选定。其任一点的最小厚度不得小于标称厚度的80%-0.2mm。
式中：
A,-0.02D.+0.6
挤出型内衬层（或隔离套）的标称厚度，mm；一护套前的假定直径，即同心导体或金属屏蔽的外径，mm。D.
5.2.5粗圆钢丝内衬层的塑料套的最小厚度应不小于2.0mm。5.3铠装层尺寸
铠装钢带或铠装铝带（包括铝合金带)的层数、厚度和宽度应符合表4的规定5.3.1
表4铠装钢带或铠装非磁性金属带铠装的层数、厚度和宽度层数×厚度（mm）
铠装前假定直径/mm
15.1~25.0
25.1~35.0
35.1~50.0
50.1~70.0
不小于
双非磁性金属带
宽度/mm
不大于
（1）
注：铠装前假定直径在10.0mm以下时，宜用直径为0.8mm~1.6mm的细钢丝铠装。也可采用厚度0.1mm~0.2mm的镀锡钢带重叠绕包一层作为铠装，其重叠率应不小于25%。3
GB/T2952.3—2008
联锁铠装钢带的层数和厚度应符合表5的规定。表5联锁铠装钢带的层数和厚度
铠装前假定直径/mm
铠装钢丝的直径应符合表6的规定。表6
铠装前假定直径/mm
10.1~15.0
15.1~25.0
25.1~35.0
35.1~60.0
铠装钢丝的直径
细钢丝直径/mm
层数×厚度（mm）
不小于
粗钢丝直径/mm
注：钢丝直径不包括钢丝上的非金属防蚀层。如用户要求或同意，允许用比规定直径更大的钢丝。5.4外被层厚度
5.4.1粗钢丝铠装纤维外被层的标称厚度，一般水下为2.0mm；海水为4.0mm。允许有20%的负偏差，正偏差不作规定。
5.4.2塑料外护套的标称厚度应按式(2)计算确定，其最小标称厚度应为1.8mm。也可以从本标准附录C直接选定。塑料外护套上任一点的最小厚度应不小于标称厚度的80%一0.2mm。式中：
。塑料外护套的标称厚度，mm；D——护套前的假定直径，mm。
性能要求
A。=0.035D+1.0
非金属套电缆通用外护层的性能要求应符合GB/T2952.1一2008第7章的规定。（2)
附录A
（规范性附录）
假定值的计算方法
GB/T2952.3—2008
假定值计算方法是为了清除在一般设计方法中经常遇到的各种差异。假定值计算方法仅用于确定电缆外护层各组成部分的尺寸，因此，计算得到的是假定尺寸，而不是实际尺寸，计算值应精确至0.1mm。对于结构复杂的通信电缆，假定值可用设计值代替。A.1符号说明
按导体标称截面S假定的直径，不管导体的形状或是否紧压，导体可以是实芯、绞合、圆形或型线。对于不用导体标称截面表示的电缆，采用导体的标称直径绝缘层的标称厚度，按产品标准规定确定。绝缘线芯的假定直径。
绝缘线芯单较大绝缘线芯的假定直径。绝缘线芯中较小绝缘线芯的假定直径。线芯数
绞合线
心（成缆）的假定直径或扁电缆线芯并合的假定直径内护层(挤出或绕包)的厚度。
内护层的假定直径。
同心导体或金属屏蔽使直径增加的数值。同心导体或金属屏蔽的假定直径。内衬层(绕包的或挤包的隔离套）的厚度。内衬层的假定外径，即铠装前假定直径铠装层的标称厚度。在联锁铠装的场合，应加上轧纹的高度。铠装层的假定外径。
假定值的计算方法
导体的假定直径
不论导体的形状或紧压程度，每一导体标称截面的假定直径规定如表A.1。表A.1
导体截面S/mm
假定直径d/mm
导体假定直径
导体截面S/mm
假定直径d/mm
注1：标称截面大于1000mm2的导体假定直径可用d=2S/元计算。注2：不用标称截面表示的导体，其假定直径采用导体的标称直径。导体截面S/mm2
假定直径d/mm
