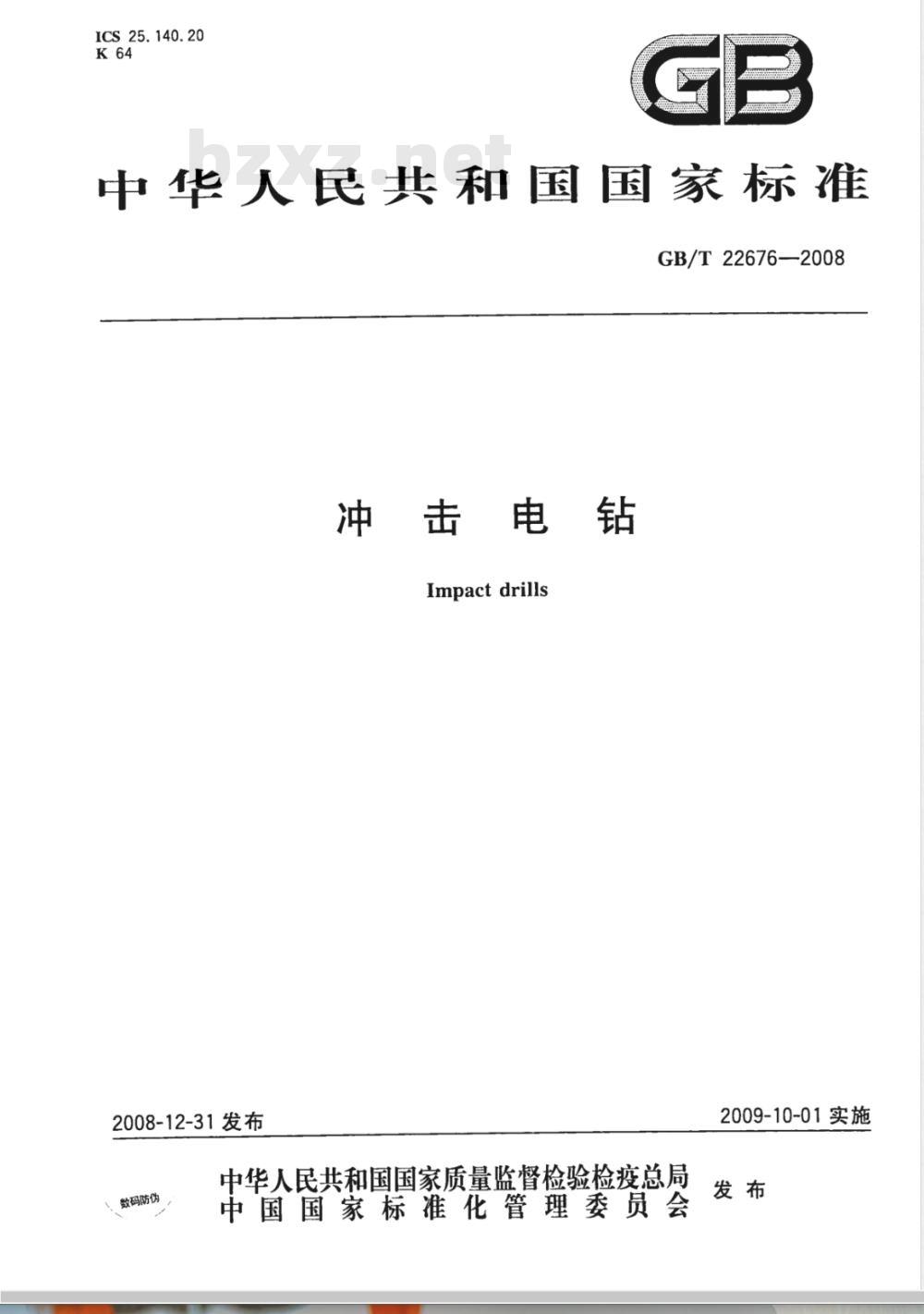

【国家标准(GB)】 冲击电钻

ICS25.140.20
中华人民共和国国家标准
GB/T22676—2008
冲击电钻
Impact drills
2008-12-31发布
、数码防伪
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
2009-10-01实施

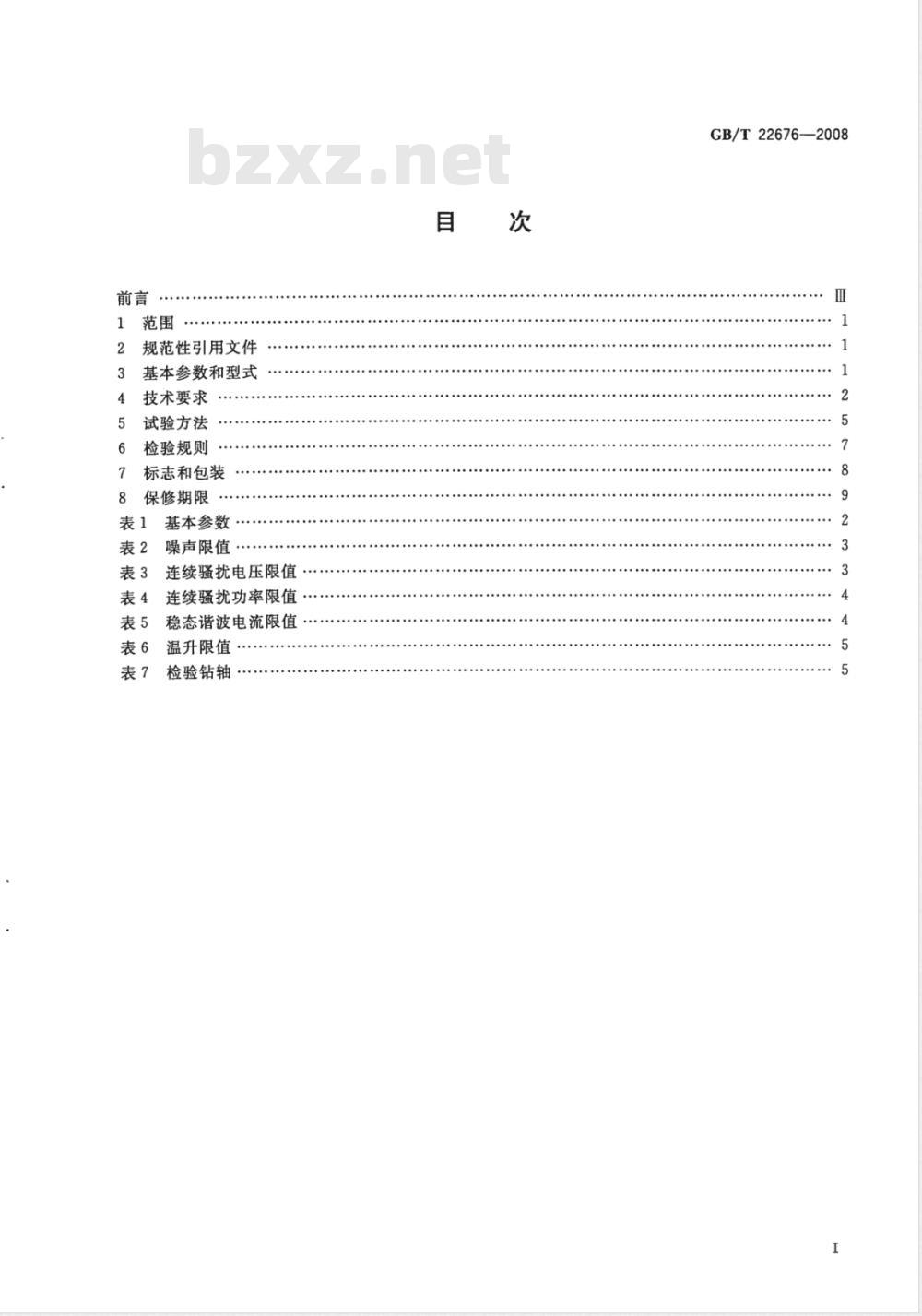

规范性引用文件
基本参数和型式
技术要求
试验方法
检验规则
标志和包装
保修期限
基本参数
噪声限值
连续骚扰电压限值
连续骚扰功率限值
稳态谐波电流限值
温升限值
检验钻轴
GB/T22676-—2008

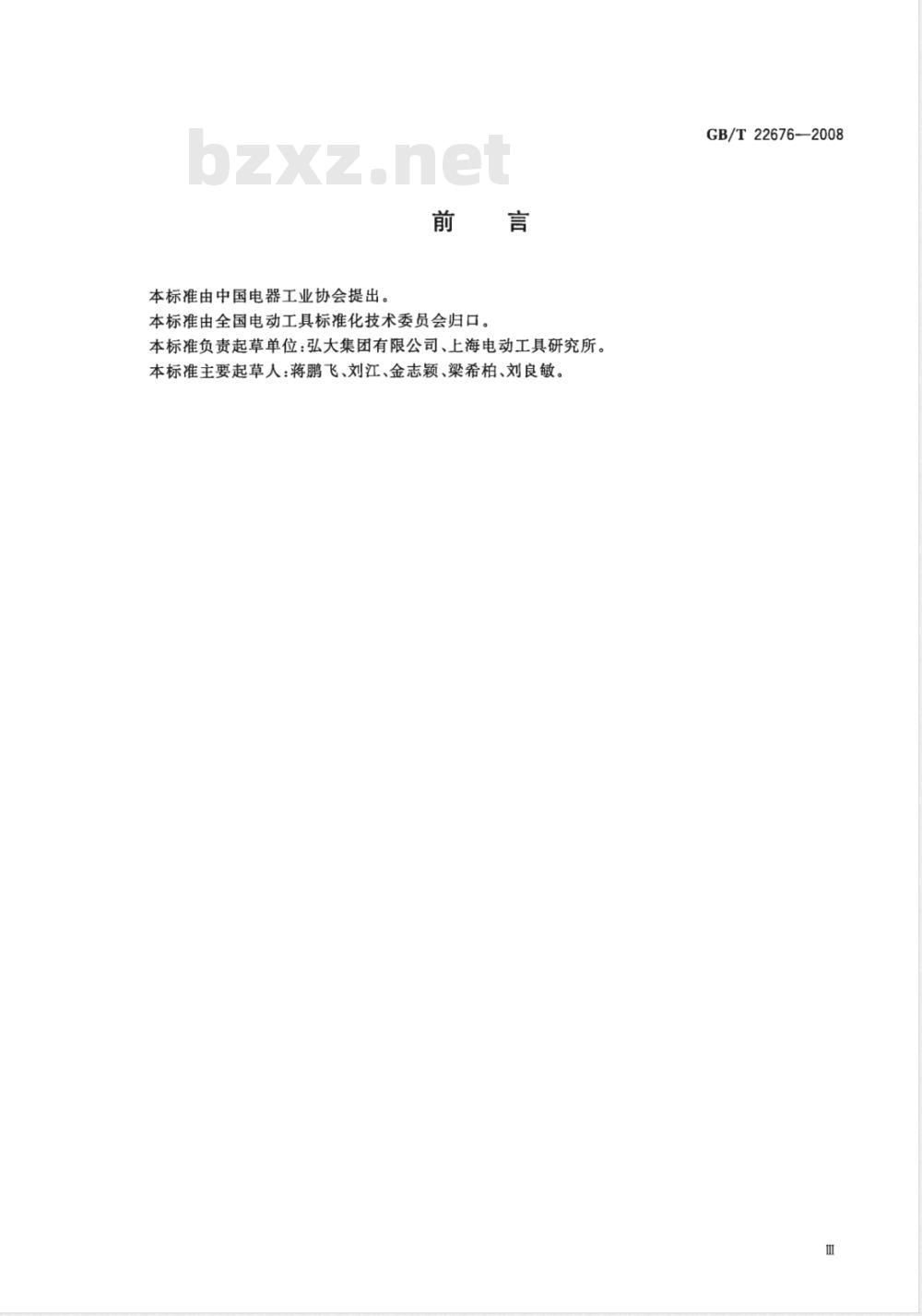

本标准由中国电器工业协会提出。前
本标准由全国电动工具标准化技术委员会归口。言
本标准负责起草单位：弘大集团有限公司、上海电动工具研究所。本标准主要起草人：蒋鹏飞、刘江、金志颖、梁希柏、刘良敏。GB/T22676-—2008
1范围
冲击电钻
GB/T22676--2008
本标准规定了冲击电钻的基本参数、型式、技术要求、试验方法、检验规则等要求。本标准适用于一般环境条件下对砖石、轻质混凝土、陶瓷、金属及类似材料钻孔用的直流、交直流两用冲击电钻和单相串励冲击电钻(以下简称冲击电钻）。本标准适用于电子调速冲击电钻和用机械装置设定不同转速范围冲击电钻。电子调速冲击电钻是以电子装置调节到给定转速范围的最高值时的基本参数、双速冲击电钻是以高速档时的基本参数。本标准不适用于电钻和套孔式冲击电钻。2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容)或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB755--2008旋转电机定额和性能（IEC60034-1：2004，IDT）GB1002家用和类似用途单相插头插座型式、基本参数和尺寸GB2099.1家用和类似用途插头插座第部分：通用要求（GB2099.1—2008，IEC60884-1：2006,E3.1,MOD)
GB3883.1—2005
手持式电动工具的安全第一部分：通用要求（IEC60745-1：2003，Ed3.2，IDT)
GB3883.6一2007手持式电动工具的安全第二部分：电钻和冲击电钻的专用要求（IEC60745-2-1:2003,IDT)
GB4343.1-2003
电磁兼容
家用电器、电动工具和类似器具的要求第1部分发射(CISPR14-1:2000+A1,IDT)
GB/T4583—2007电动工具噪声测量方法工程法（ISO3744:1994，NEQ）GB/T5013.4—2008
（IEC60245-4：2004，IDT)
GB/T5023.5—2008
(IEC 60227-5:2003,IDT)
额定电压450/750V及以下橡皮绝缘电缆第4部分：软线和软电缆额定电压450/750V及以下聚氯乙烯绝缘电缆第5部分：软电缆（软线）GB/T9088—2008电动工具型号编制方法GB17625.1一2003电磁兼容限值谐波电流发射限值（设备每相输入电流≤16A）（IEC61000-3-2：2001,IDT）
GB17625.2一2007电磁兼容限值对每相额定电流≤16A且无条件接入的设备在公用低压供电系统中产生的电压变化、电压波动和闪烁限制（IEC61000-3-3：2005，IDT）GB19212.1-2008电力变压器、电源、电抗器和类似产品的安全第1部分：通用要求和试验(IEC61558-1:2005,IDT)
GB19212.7一2006电力变压器、电源装置和类似产品的安全第7部分：一般用途安全隔离变压器的特殊要求（IEC61558-2-6：1997，MOD）3基本参数和型式
3.1冲击电钻的基本参数应符合表1的规定。1
GB/T22676—2008
表1基本参数
额定输出功率
≥220
≥430
额定转矩
注1：冲击电钻规格指加工砖石、轻质混凝土等材料时的最大钻孔直径。额定冲击次数
次/min
≥46400
≥43 200
≥41600
≥38 400
注2：对双速冲击电钻表中的基本参数系指高速档时的参数，对电子调速冲击电钻是以电子装置调节到给定转速最高值时的参数。
3.2冲击电钻的型号符合GB/T9088的规定，其含义如下：口
4技术要求
4.1一般要求
以毫米为单位的钻头直径，以阿拉伯数字表示(规格代号)
设计序号
设计单位代号
冲击电钻（品名代号）
电源类别代号
建筑类（大类代号）
4.1.1冲击电钻应按经规定程序批准的图样和技术文件制造，并符合本标准的规定。4.1.2冲击电钻应能在下列环境条件下额定运行：a）
海拔不超过1000m；
环境最高空气温度不超过40℃；空气相对湿度不超过90%（25℃）。c）
冲击电钻适应的电源条件：
直流冲击电钻应能在额定直流电压下运行：b)
交直流两用冲击电钻应能在额定直流电压及电源电压为实际正弦波形、频率为50Hz的单相交流额定电压下运行；
单相串励冲击电钻应能在电源电压为实际正弦波形、频率为50Hz的单相交流额定电压下c）
运行。
额定电压和频率为：
交流额定电压：220V、110V、42V、36V；a）
b）直流额定电压：220V、110V；c）交流额定频率：50Hz。Www.bzxZ.net
4.2安全要求
4.2.1冲击电钻的安全要求，除必须满足本标准已作补充、提高的条款外，其余皆应符合GB3883.6中的有关规定。
GB/T22676—2008
4.2.2冲击电钻的电源插头型式、基本参数和尺寸应符合GB1002的规定。技术要求应符合GB2099.1的规定。
4.2.3连接冲击电钻与电源的软电缆或软线应符合或性能不低于GB/T5013.4的60245IEC53或GB/T5023.5的60227IEC53规定的软电缆或软线。4.2.4Ⅲ类冲击电钻应采用安全隔离变压器或旋转机组供电。安全隔离变压器应符合GB19212.1和GB19212.7的规定。
4.2.5应限制冲击电钻使用含有铅、汞、镉、六价铬、多溴二苯醚(PBDE)、多溴联苯(PBB)等有害物质；用于绝缘浸渍处理的绝缘漆不能含有苯、甲苯、二甲苯、溶剂油等有毒有害、易燃、易爆的有机溶剂。4.3外观
4.3.1冲击电钻的塑料外壳不得有气泡、裂痕、明显的糊斑及冷隔等严重缺陷。金属外壳表面应无缺损，涂层应均勾光洁。
4.3.2冲击电钻的铭牌应牢固而无卷曲地置于冲击电钻壳体表面。4.4冲击电钻的钻轴
4.4.1冲击电钻螺纹钻轴
冲击电钻钻轴与螺纹钻夹头联接后，被钻夹头夹住的芯棒的径向圆跳动不大于0.5mm。4.4.2冲击电钻圆锥钻轴
4.4.2.1冲击电钻钻轴圆锥面的有效工作长度应不少于65%。4.4.2.2冲击电钻钻轴的外圆锥面径向跳动值应不大于0.04mm。4.5最初起动电流
冲击电钻的最初起动电流应不超过额定电流值的7倍。4.6噪声
在距离冲击电钻中心1000mm球面处测得的冲击电钻空载噪声声压级（A计权)的平均值不应大于表2规定的限值。
表2噪声限值
噪声值
84(95)
86(97)
注：当在混响室内测量冲击电钻的噪声值时，其声功率级（A计权)应不大于表2括号内规定的限值。4.7电磁兼容性
电磁骚扰电平
a）频率范围为（0.1530)MHz内测得的相线或中线对地的连续骚扰电压的电平值应不超过表3规定的限值。
表3连续骚扰电压限值
电动机额定功率≤700W
频率范围/
0.15~0.35
5～30
dB(μV)
推峰值
700W<电动机额定功率
《1000W
dB(μV)
推峰值
随率的对数线性减小
电动机额定功率>1000W
dB(μV)
准峰值
GB/T22676—2008
频率范围为(30～300)MHz内测得的由电源线辐射、吸收钳吸收的连续骚扰功率电平值应不b
超过表4规定的限值。
表4连续骚扰功率限值
电动机额定功率700W
频率范围/
30～300
4.7.2谐波电流
dB(pW)
准峰值
700W<电动机额定功率
≤1000W
dB(pW)
准峰值
随频率线性增大
冲击电钻的谐波电流应不超过表5规定的限值。a)
表5稳态谐波电流限值
谐波次数/n
奇次谐波
偶次谐波
15≤39
b）表5规定的谐波电流限值的应用见GB17625.1的规定。4.7.3电压波动和闪烁
电动机额定功率>1000W
dB(pW)
推峰值
最大允许谐波电流/A
0.0225×15/n
0.345×8/n
冲击电钻在接入低压电网运行时，引起的电压波动值和闪烁值应符合下列规定：Ps值应不大于1.0；
P值应不大于0.65；
在电压变化期间的相对电压变化特性d(t)值超过3.3%的时间不大于500ms；相对稳态电压变化d。不超过3.3%；最大相对电压变化dmax不超过7%；如果电压变化由手动开关引起或发生频率小于每小时一次，则不考核P.和Pi。4.8输入功率、电流和基本参数
4.8.1冲击电钻在额定电压下，按表1规定的额定输出功率和额定转矩值的最大值施加负载，其输人功率值应不大于铭牌标明的输人功率值的120%。4.8.2冲击电钻铭牌上如果标有电流值，则在额定电压和额定输出功率/额定转矩下，其电流应不大于铭牌标明电流值的120%。
4.8.3冲击电钻在空载条件下的输入功率和/或电流应符合GB3883.6的规定。4.9温升
在5.8.1的负载条件下，冲击电钻的温升不超过表6规定的限值。4
120级绝缘绕组
130级绝缘绕组
155级绝缘绕组
正常使用中非握持的外壳
正常使用中连续握持的手柄
按钮及类似零件：
表6温升限值
温升/K
GB/T22676—2008
注：当试验地点的海拔或使用地点与规定的环境条件不同时，绕组温升限值的修正按GB755的规定进行。如果绕组温升超过表6的限值，制造商可选择按GB3883.1—2005中12.6再行判定。4.10过转矩
冲击电钻在热态下承受5.9规定的过转矩试验后，在额定电压下应仍能正常运行。4.11堵转
冲击电钻在实际冷态下承受5.10规定的堵转试验后，在额定电压下应仍能正常运行。4.12电源线长度
自电缆进线孔到插头(不包括插销)的软电缆或软线长度应不少于1.8m。4.13防锈
冲击电钻的钢制电刷弹簧、螺钉应进行表面处理，以防发生锈蚀。对钢制电刷弹簧及接地螺钉、垫圈还应能承受防锈试验。
试验方法
5.1外观检查
通过观察和手试检查冲击电钻的外观。检查结果应符合4.3的规定。
5.2冲击电钻的钻轴检查
5.2.1冲击电钻螺纹钻轴圆跳动检查将冲击电钻的螺纹钻轴与螺纹钻夹头联接后，固定在刚性支架上，钻夹头均匀用力夹紧表7规定的检验芯棒。用百分表测量检验芯棒的测量母线上的径向圆跳动值。表7检验钻轴
钻夹头规格
检验芯棒尺寸
单位为mm
测量点离钻轴中心线8mm处。进行测量时，应使钻轴无轴向窜动。冲击电钻通以低电压或以其他合适的方式使其钻轴缓慢转动3周，测得百分表上3次最大值和最小值之差的平均值，即为端面圆跳动值。
测量结果应符合4.4.1的规定。
