【国家标准(GB)】 平板砂光机

ICS 25.140.20

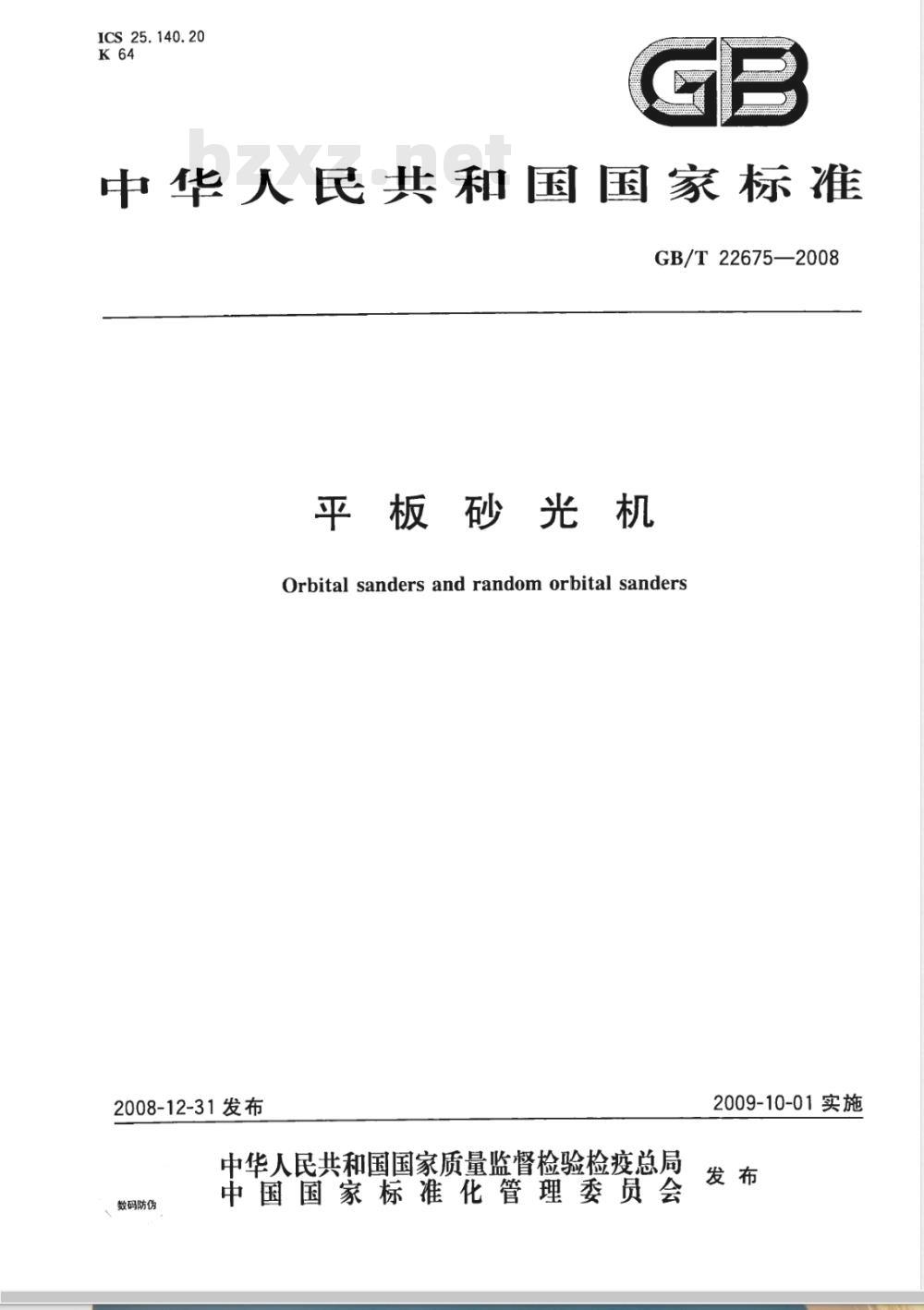

中华人民共和国国家标准
GB/T22675—2008
平板砂光机
Orbital sanders and random orbital sanders2008-12-31发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
、数码防伪
2009-10-01实施

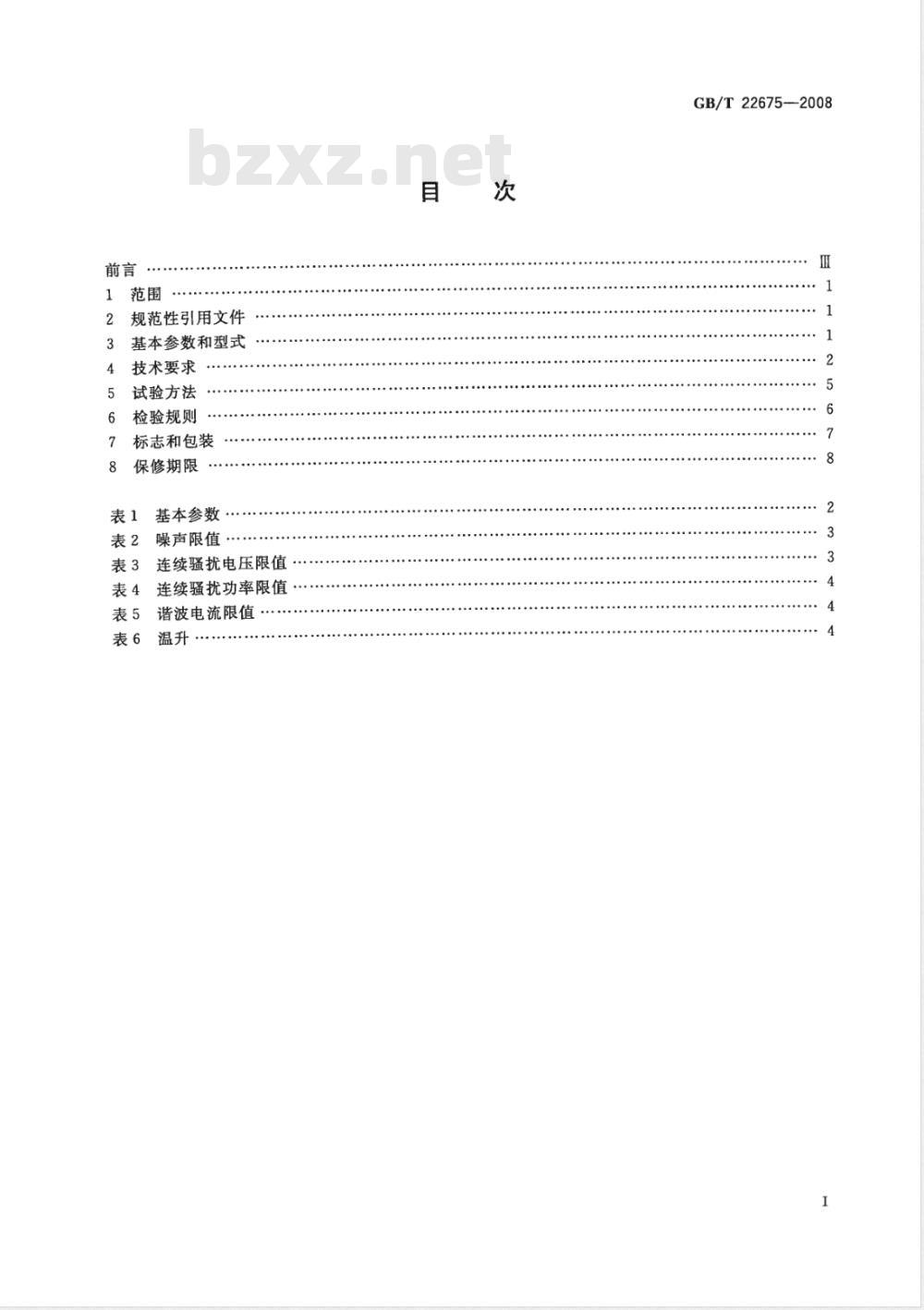

规范性引用文件
基本参数和型式
技术要求
试验方法
检验规则
标志和包装
保修期限
表1基本参数
表2噪声限值
表3连续骚扰电压限值
表4连续骚扰功率限值
表5谐波电流限值
GB/T22675-2008

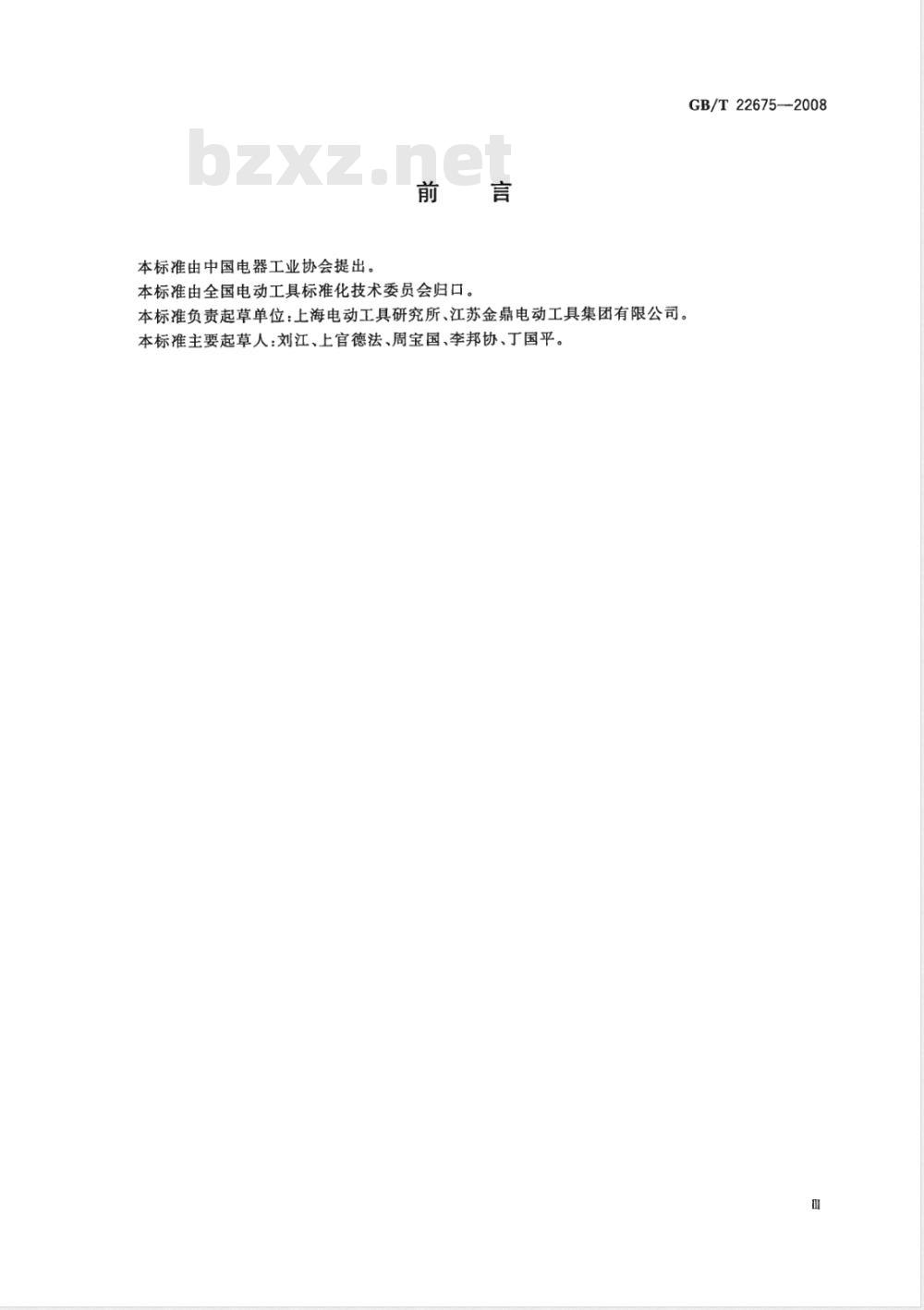

本标准由中国电器工业协会提出。前言
本标准由全国电动工具标准化技术委员会归口。本标准负责起草单位：上海电动工具研究所、江苏金鼎电动工具集团有限公司。本标准主要起草人：刘江、上官德法、周宝国、李邦协、丁国平。GB/T22675—2008
1范围
平板砂光机
GB/T22675—2008
本标准规定了摆动式平板砂光机的基本参数、型式、技术要求、试验方法和检验规则等要求。本标准适用于一般环境条件下，由直流、交直流两用或单相串励电动机驱动偏心机构，使旋转运动变为摆动，并在平板上装有刚玉或其他磨料的砂纸（或砂布）对木材、金属材料等表面进行砂磨的电动摆动式平板砂光机（以下简称砂光机）。本标准不适用于单相异步鼠笼型电动机驱动的摆动式平板砂光机。2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB755—2008旋转电机定额和性能（IEC60034-1：2004，IDT）GB1002家用和类似用途单相插头插座型式、基本参数和尺寸GB2099.1家用和类似用途插头插座第一部分：通用要求（GB2099.1一2008，IEC60884-1：2006,E3.1,MOD)
GB3883.1一2005手持式电动工具的安全第一部分：通用要求（IEC60745-1：2003，Ed3.2，IDT)
GB3883.4—2005
手持式电动工具的安全第二部分：非盘式砂光机和抛光机的专用要求（IEC60745-2-4:2002,Ed2.0,IDT)GB4343.1-2003电磁兼容家用电器、电动工具和类似器具的要求第1部分：发射(CISPR14-1:2000+A1,IDT)
GB/T4583一2007电动工具噪声测量方法工程法（ISO3744：1994，NEQ）GB/T5013.4一2008额定电压450/750V及以下橡皮绝缘电缆第4部分：软线和软电缆(IEC60245-4:2004,IDT)
GB/T5023.5—2008
(IEC60227-5:2003,IDT)
额定电压450/750V及以下聚氯乙烯绝缘电缆第5部分：软电缆（软线）GB/T9088--2008电动工具型号编制方法GB17625.1一2003电磁兼容限值谐波电流发射限值（设备每相输入电流16A）（IEC61000-3-2:2001,IDT）
GB17625.2—2007电磁兼容限值对每相额定电流16A且无条件接人的设备在公用低压供电系统中产生的电压变化、电压波动和闪烁限制（IEC61000-3-3：2005，IDT）GB19212.1一2008电力变压器、电源、电抗器和类似产品的安全第1部分：通用要求和试验（IEC61558-1:2005，IDT）
GB19212.7一2006电力变压器、电源装置和类似产品的安全第7部分：一般用途安全隔离变压器的特殊要求（IEC61558-2-6：1997，MOD）3基本参数和型式
3.1砂光机基本参数应符合表1的规定。1
GB/T22675—2008
表1基本参数
最小额定输人功率
空载摆动次数
次/minwww.bzxz.net
≥10000
≥10000
≥10 000
≥10 000
≥10000
≥10 000
≥10.000
≥10000
≥10 000
≥10 000
注1：制造厂应在每一档砂光机的规格上指出所对应的平板尺寸。其值为多边形的一条长边或圆形的直径。注2：空载摆动次数是指砂光机空载时平板摆动的次数(摆动1周为1次），其值等于偏心轴的空载转速。注3：电子调速砂光机是以电子装暨调节到最大值时测得的参数。3.2
砂光机的型号及含义应符合GB/T9088的规定。用阿拉伯数字表示，如有自吸尘装置，在其后加字母A（规格代号）
设计序号，用阿拉伯数字表示
设计单位代号
摆动式平板砂光机（品名代号）电源类别代号
砂磨类（大类代号）
4技术要求
4.1一般要求
4.1.1砂光机按经规定程序批的图样和技术文件制造，并符合本标准的规定。4.1.2砂光机应能在下列环境条件下额定运行：海拔不超过1000m；
环境最高空气温度不超过40℃；空气相对湿度不超过90%（25℃）。c）
砂光机适用的电源条件：
直流砂光机应能在额定直流电压下运行；交直流两用砂光机应能在额定直流电压及电源电压为实际正弦波形、频率为50Hz的单相交流额定电压下运行；
单相串励砂光机应能在电源电压为实际正弦波形、频率为50Hz的单相交流额定电压下运行。2
4.1.4砂光机的额定电压和频率：a）直流额定电压220V，110V；
b）交流额定电压220V,110V,42V,36V；c）交流额定频率50Hz。
4.2安全要求
GB/T22675—2008
4.2.1砂光机的安全要求，除本标准已作补充和提高的条文外，其余皆应符合GB3883.4的规定。4.2.2砂光机电源的插头型式、基本参数和尺寸应符合GB1002的规定。技术要求应符合GB2099.1的规定。
4.2.3连接砂光机与电源的软电缆或软线应采用符合或性能不低于GB/T5013.4的60245IEC53或GB/T5023.5的60227IEC53规定的软电缆或软线。4.2.4Ⅲ类砂光机如采用安全隔离变压器或旋转机组供电，安全隔离变压器应符合GB19212.1和GB19212.7的规定。
4.2.5砂光机应限制使用含有铅、汞、镉、六价铬、多溴二苯醚(PBDE)、多溴联苯(PBB)等的有害物质；用于绝缘浸渍或滴浸处理的绝缘漆不能含有苯、甲苯、二甲苯、溶剂油等有毒有害、易燃易爆的有机溶剂。
4.3外观
4.3.1砂光机的外壳和手柄不得有气泡、裂痕、明显的糊斑及冷隔等严重缺陷，色泽应均匀，金属外壳表面应无缺陷，涂层应均匀光洁。4.3.2砂光机的铭牌应牢固而无卷曲地置于壳体表面。4.4噪声
砂光机按规格在距离其中心1000mm的球面处测得的空载噪声声功率级（A计权）的平均值不大于表2规定的限值。
噪声值
82(93)
噪声限值
84(95)
注：当在混响室内测量的噪声时，其声功率级（A计权)应不大于表2括号内的允许值。4.5电磁兼容性
4.5.1电磁骚扰电平
86(97)
频率范围为0.15MHz～30MHz内测得的相线或中线对地的连续骚扰电压电平值应不超过表3规定的限值。
连续骚扰电压限值
表3：
电动机额定功率≤700W
频率范围
0.15~0.35
5～30
dB(μV)
准峰值
700W<电动机额定功率
≤1000W
dB(μV)
准峰值
随频率的对数线性减小
电动机额定功率>1000W
dB(μV)
准峰值
频率范围为30MHz～300MHz内测得的由电源线辐射、吸收钳所吸收的连续骚扰功率电平b）
值应不超过表4规定的限值。
GB/T22675—2008
频率范围
30～300
4.5.2谐波电流
表4连续骚扰功率限值
电动机额定功率≤700W
dB(pW)
推峰值
45～55
700W<电动机额定功率
≤1000W
dB(pW)
准峰值
随频率线性增大
a）砂光机的谐波电流应不超过表5规定的限值。表5谐波电流限值
谐波次数n
奇次谐波
偶次谐波
15≤39
8≤40
b）表5规定的谐波电流限值的应用见GB17625.1的规定。4.5.3电压波动和闪烁
电动机额定功率>1000W
dB(pW)
准峰值
最大允许谐波电流/A
0.0225×15/n
0.345×8/n
砂光机在接入低压公用电网运行时，引起的电压波动和闪烁应符合下列规定：P.值应不大于1.0；
Pl值应不大于0.65；
在电压变化期间的相对电压变化特性d(t)值超过3.3%的时间不大于500ms;相对稳态电压变化d。不超过3.3%；最大相对电压变化值dmx不超过7%：如果电压变化由手动开关引起或发生频率小于每小时一次，则不考核P.和P。4.6输入功率、电流和基本参数
砂光机铭牌上如果标有额定功率或电流值的，则额定功率或电流值应至少为额定电压下，空载测得的功率或电流值的110%。
4.7温升
砂光机在额定电压和额定负载连续运行，达到实际稳定状态时，温升应不大于表6规定的限值。表6温升
120级绝缘绕组
130级绝缘绕组
155级绝缘绕组
正常使用中非握持的外壳
正常使用中连续握持的手柄
温升/K
按钮及类似零件：
一金属
一塑料
表6(续）
温升/K
GB/T22675-2008
注：当试验地点的海拔或使用地点与规定的环境条件不同时，绕组温升限值的修正按GB755的规定进行。如果绕组温升超过表6的限值，制造商可选择按GB3883.1一2005中12.6再行判定。4.8电源线长度
砂光机自电缆进线孔到插头（不包括插销）的软电缆或软线长度应不少于1.8m。4.9防锈
砂光机中的钢制电刷弹簧、螺钉等应进行表面处理，以防锈蚀。对钢制电刷弹簧及接地螺钉、垫圈应进行防锈试验。
5试验方法
5.1外观检查
通过观察和手试，检查砂光机的外观。检查结果应符合4.3的规定。
5.2噪声测量
砂光机的噪声测量按GB/T4583的规定进行。试验时，凡有吸尘装置的砂光机必须安装吸尘袋。试验结果应符合4.4的规定。
5.3电磁骚扰电平的测量
砂光机的电磁骚扰电平测量按GB4343.1的规定进行。凡有吸尘装置的砂光机必须安装吸尘袋连续空载运行。
试验结果应符合4.5.1的规定。
5.4谐波电流测量
砂光机的谐波电流测量按GB17625.1的规定进行。测量时，凡有吸尘装置的砂光机，必须安装吸尘袋连续空转运行。
测量结果应符合4.5.2的规定。
5.5电压波动和闪烁测量
砂光机的谐波电流测量按GB17625.2的规定进行。测量时，凡有吸尘装置的砂光机，必须安装吸尘袋连续空转运行。
测量结果应符合4.5.3的规定。
5.6空载摆动次数的测量
砂光机在额定电压下空载运行15min后，测量平板摆动次数。测量时，凡有吸尘装置的砂光机，必须安装吸尘袋连续空转运行。
测量结果应符合3.1的规定。
5.7输入功率和电流的测量
5.7.1输入功率的测量
砂光机平板上装上80粒度的氧化铝砂纸，并在砂光机上加上一个质量为3kg或等于砂光机质量（不包括电源线和插头）的附加重块（两者中取较小值），此时砂光机在额定电压下，在水平面的软木表面上向前和向后移动500mm的距离，移动速率为30次/min，2min后测量输入功率。测量时，凡有吸尘装置的砂光机必须安装吸尘袋进行。5
