【国家标准(GB)】 建筑物电气装置 第7-715部分：特殊装置或场所的要求 特低电压照明装置

ICS91.140.50
中华人民共和国国家标准
GB16895.30--2008/IEC60364-7-715：1999建筑物电气装置
第7-715部分：特殊装置或场所的要求特低电压照明装置
Electrical installations of buildings-Part 7-715:Requirements for special installations or locations-Extra-low-voltage lighting installations（IEC60364-7-715：1999,IDT）2008-12-15发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
2010-02-01实施
715.1范围
规范性引用文件

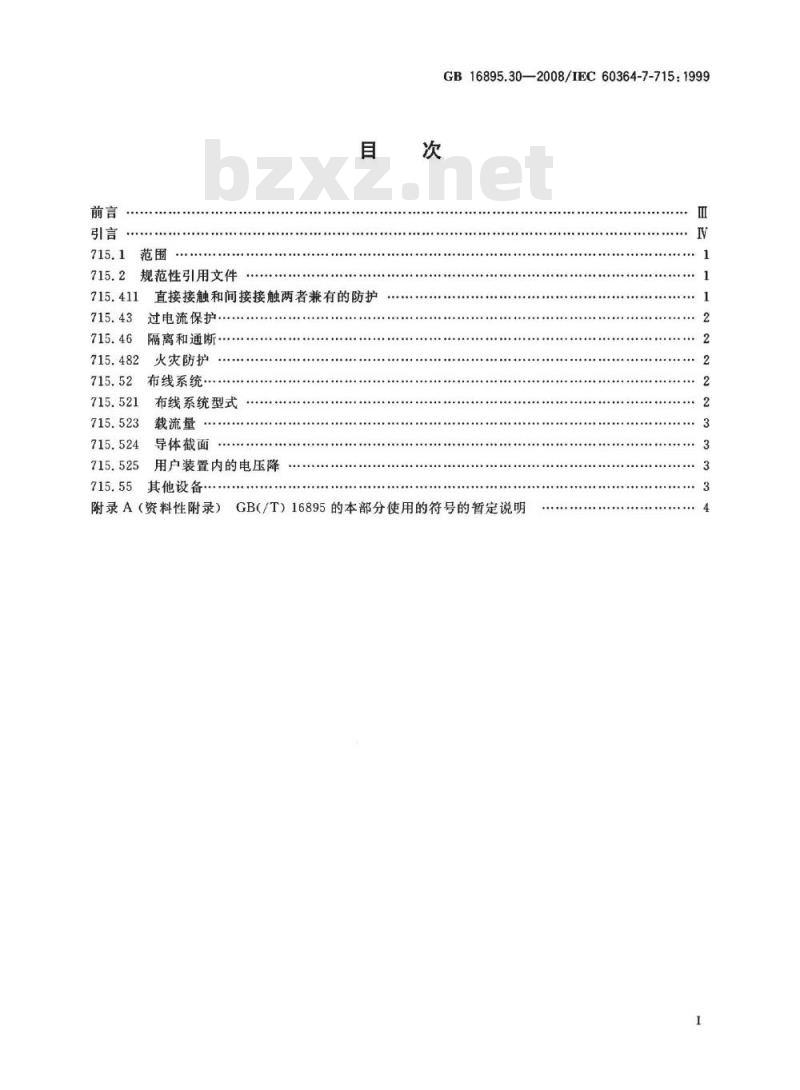

GB16895.30—2008/IEC60364-7-715:1999目次
直接接触和间接接触两者兼有的防护过电流保护…
隔离和通断·
火灾防护
布线系统·
布线系统型式
载流量
导体截面
用户装置内的电压降
其他设备
附录A（资料性附录）GB（/T）16895的本部分使用的符号的暂定说明.............+......
GB（T）16895本部分的全部技术内容为强制性，GB16895.30—2008/IEC60364-7-715：1999GB(/T）16895《建筑物电气装置》系列国家标准共分为以下5个部分：第1部分：基本原则，一般特性的评估和定义第4部分：安全防护
第5部分：电气设备的选择和安装第6部分：检验
第7部分：特殊装置或场所的要求本部分为第7部分：特殊装置或场所的要求中的715部分。本部分等同采用IEC60364-7-715：1999（第1版）《建筑物电气装置：第7-715部分：特殊装置或场所的要求特低电压照明装置》（英文版）)。本部分与IEC60364-7-715：1999在技术内容上相同，但包含以下编辑性修改：a）用小数点符号“，”代替小数点符号“，”；删去了IEC标准的“前言”。
本部分的章条编号与1EC60364-7-715：1999完全一致。本部分的附录A是资料性附录。
本部分由全国建筑物电气装置标准化技术委员会（SAC/TC205）提出并归口。本部分负责起草单位：中机中电设计研究院。本部分主要起草人：黄宝生、贺湘琨、王增尧。m

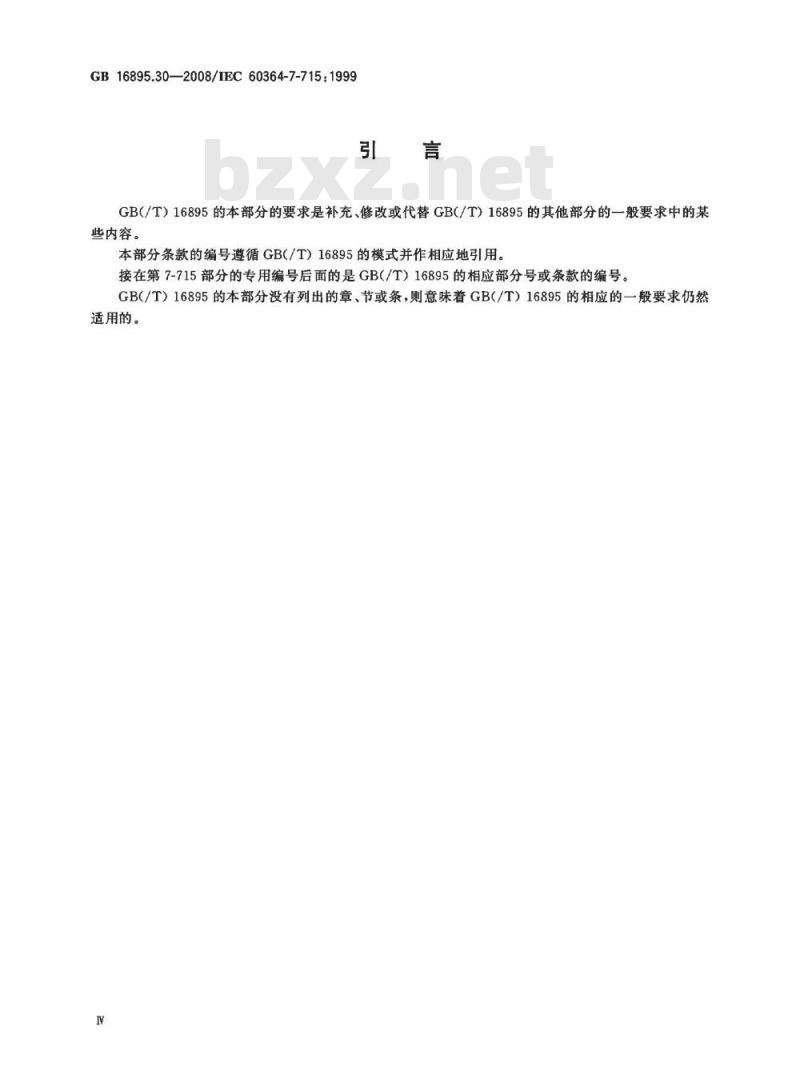

GB16895.30—2008/IEC60364-7-715：1999引言
GB（/T）16895的本部分的要求是补充、修改或代替GB(/T）16895的其他部分的一般要求中的某些内容。
本部分条款的编号遵循GB(/T）16895的模式并作相应地引用。接在第7-715部分的专用编号后面的是GB（/T）16895的相应部分号或条款的编号。GB(/T）16895的本部分没有列出的章、节或条，则意味着GB（/T）16895的相应的一般要求仍然适用的。

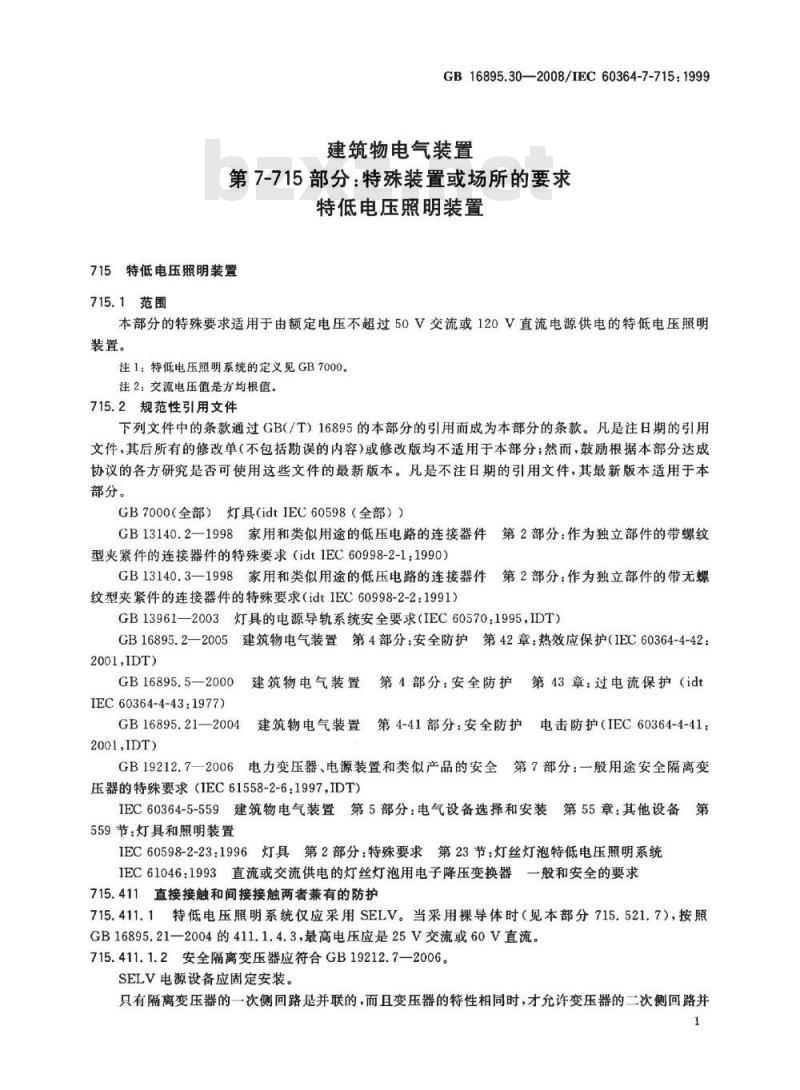

GB16895.30—2008/IEC60364-7-715:1999建筑物电气装置此内容来自标准下载网
第7-715部分：特殊装置或场所的要求特低电压照明装置
715特低电压照明装置
715.1范围
本部分的特殊要求适用于由额定电压不超过50V交流或120V直流电源供电的特低电压照明装置。
注1：特低电压照明系统的定义见GB7000。注2：交流电压值是方均根值。
715.2规范性引用文件
下列文件中的条款通过GB/T）16895的本部分的引用而成为本部分的条款。凡是注日期的引用文件，其后所有的修改单（不包括勘误的内容）或修改版均不适用于本部分；然而，鼓励根据本部分达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本部分。
GB7000（全部）灯具（idtIEC60598（全部））GB13140.2一1998家用和类似用途的低压电路的连接器件第2部分：作为独立部件的带螺纹型夹紧件的连接器件的特殊要求（idt1EC60998-2-1：1990）GB13140.3一1998家用和类似用途的低压电路的连接器件第2部分：作为独立部件的带无螺纹型夹紧件的连接器件的特殊要求（idtIEC60998-2-2：1991）GB13961—2003灯具的电源导轨系统安全要求（IEC60570：1995，IDT）GB16895.2—2005建筑物电气装置第4部分：安全防护第42章：热效应保护（IEC60364-4-42：2001,IDT)
GB16895.5—2000
建筑物电气装置第4部分：安全防护第43章：过电流保护（idtIEC60364-4-43：1977
GB16895.21—2004
建筑物电气装置第4-41部分：安全防护电击防护（IEC60364-4-41：2001.IDT
GB19212.7一2006电力变压器、电源装置和类似产品的安全第7部分：一般用途安全隔离变压器的特殊要求（IEC61558-2-6：1997,IDT）IEC60364-5-559建筑物电气装置第5部分：电气设备选择和安装第55章：其他设备第559节：灯具和照明装置
IEC60598-2-23：1996灯具第2部分：特殊要求第23节：灯丝灯泡特低电压照明系统IEC61046：1993直流或交流供电的灯丝灯泡用电子降压变换器一般和安全的要求715.411直接接触和间接接触两者兼有的防护715.411.1特低电压照明系统仅应采用SELV。当采用裸导体时（见本部分715.521.7），按照GB16895.21—2004的411.1.4.3，最高电压应是25V交流或60V直流。715.411.1.2安全隔离变压器应符合GB19212.7—2006。SELV电源设备应固定安装。
只有隔离变压器的一次侧回路是并联的，而且变压器的特性相同时，才允许变压器的二次侧回路并1
GB16895.30—2008/IEC60364-7-715:1999联运行。
715.43过电流保护
按照GB16895.5一2000的要求，SELV回路应共用一个保护电器或每一个SELV回路用一个保护电器。
注1：选择一次侧保护电器时，宜考患到变压器的励磁电流的影响。过电流保护电器应是非自动复位的。注2：过电流保护可以采用符合本部分715.482.5.2求的保护电器。715.46隔离和通断
715.462.5当变压器并联运行时，一次侧回路应固定地接至共用的隔离电器上。715.482火灾防护
715.482.2加工和储存材料的性质715.482.2.3：应遵从制造厂的安装说明书，包括将电气设备安装在可燃物和不可燃物的表面上的说明。同时还要参见IEC60364-5-559。715.482.4变压器/变换器的着火危险715.482.4.1变压器应符合以下条件之一：在一次侧采用符合本部分715.482.5.2要求的保护电器保护；一一采用耐短路的变压器（固有型的或非固有型的），其标识见附录A。715.482.4.2电子变换器应符合IEC61046：1993和IEC60598-2-231996的23.7.6。注：建议使用有标识符号
的变换器，符号见附录A。
715.482.5短路引起的火灾危险
715.482.5.1如果回路的两导体都没有绝缘，它们应符合以下条件之一：一采用符合本部分715.482.5.2要求的特殊保护电器；一由符合GB19212.7一2006的变压器供电，由功率不超过200VA的变换器供电；配电系统符合1EC60598-2-23：1996的要求。715.482.5.2防止火灾危险的特殊保护电器应符合以下要求：一对灯具的负荷有连续的监视；一发生短路故障或引起功率增加60W以上的其他故障时，在0.3s以内自动切断电源；供电回路正在降低功率情况下工作时（例如在进行导通角控制时或调整功率过程中或灯泡损坏时），如发生引起功率增加60W以上的故障时，自动切断电源；供电回路的开关合闸时，如发生引起功率增加60W以上的故障时，自动切断电源；一特殊保护电器应是即使元件故障也不影响安全的电器。715.52布线系统
715.521布线系统型式
715.521.1.1应采用以下布线系统：在导管中或在电缆槽盒中设的绝缘导线：电缆；
一软电缆或软线；
一符合GB7000的特低电压照明系统；—符合GB13961一2003的导轨系统。如特低电压照明装置的部件是可以接触到的，应符合GB16895.2一2005第423节的要求。建筑物的金属结构，例如管路系统或家具的部件，不应用作带电导体。715.521.7裸导体
如果标称电压不超过25V交流或60V直流，特低电压照明装置符合以下要求时可以采用裸导体：2
GB16895.302008/IEC60364-7-715：1999照明装置的设计、安装或保护可使短路危险减至最小，并且一一因机械强度的理由，所用导体的截面至少为4mm，并且一导体或电线不直接放在可燃物上。对于悬挂的裸导体，在变压器与保护电器之间那部分回路中，至少有一个导体及其接线端子应绝缘，以防止短路。
715.521.8悬挂系统
灯具的悬挂器件，包括承力导体，应能负担5倍拟用的灯具的质量，但不得小于10kg。导体的终端头和中间接头应采用符合GB13410.2—1998或GB13410.3—1998的螺栓连接件或无螺栓的夹接件。
不应使用悬挂在导体上的带配重的绝缘穿刺导线连接件和终端线。悬挂系统应采用绝缘的分隔夹件固定到墙上或天榭上，并月整个路径应是连续可接近的，715.521.9灯具的导轨系统
灯具的导轨系统应满足GB13961—2003的要求。715.523载流量
无绝缘导体的载流量正在考虑中。715.524导体截面
715.524.1特低电压导体的最小截面应按下列要求确定：上述提到的布线系统为铜导体1.5mm，但是长度在3m及以下的软电缆可以采用铜导体1mm。
一因机械强度的原因，悬挂安装的软电缆或绝缘线为铜导体4mm。715.525用户装置内的电压降
715.525.1在特低电压照明装置中应特别注意对电压降的要求。715.55其他设备
应采用符合GB7000的灯具。
特低电压回路中的保护电器应和电源是一个整体或应固定安装。保护电器应容易接近。
如果有识别保护电器和其位置的标志时，保护电器可以安装在可以移动和容易接近的装饰性天棚的结构件上面。
如果不能明显地识别保护电器所保护的回路时，应该用一个靠近保护电器的标识或图标（标牌）来识别其回路和用途。
在装饰性天棚上面或在类似地方中的变压器、保护电器或类似设备应安装在固定的结构件上，并与导体固定连接。
GB16895.30-2008/IEC60364-7-715:1999附录A
（资料性附录）
GB（/T）16895的本部分使用的符号的暂定说明耐短路（固有型的和非固有型的）安全隔离变压器（GB19212.7）1%
对表面温度有限制的灯具
可直接安装在通常可燃物表面的灯具分离式镇流器（GB/T5465.2—1996的5138）限制温度不大于110C的变换器
