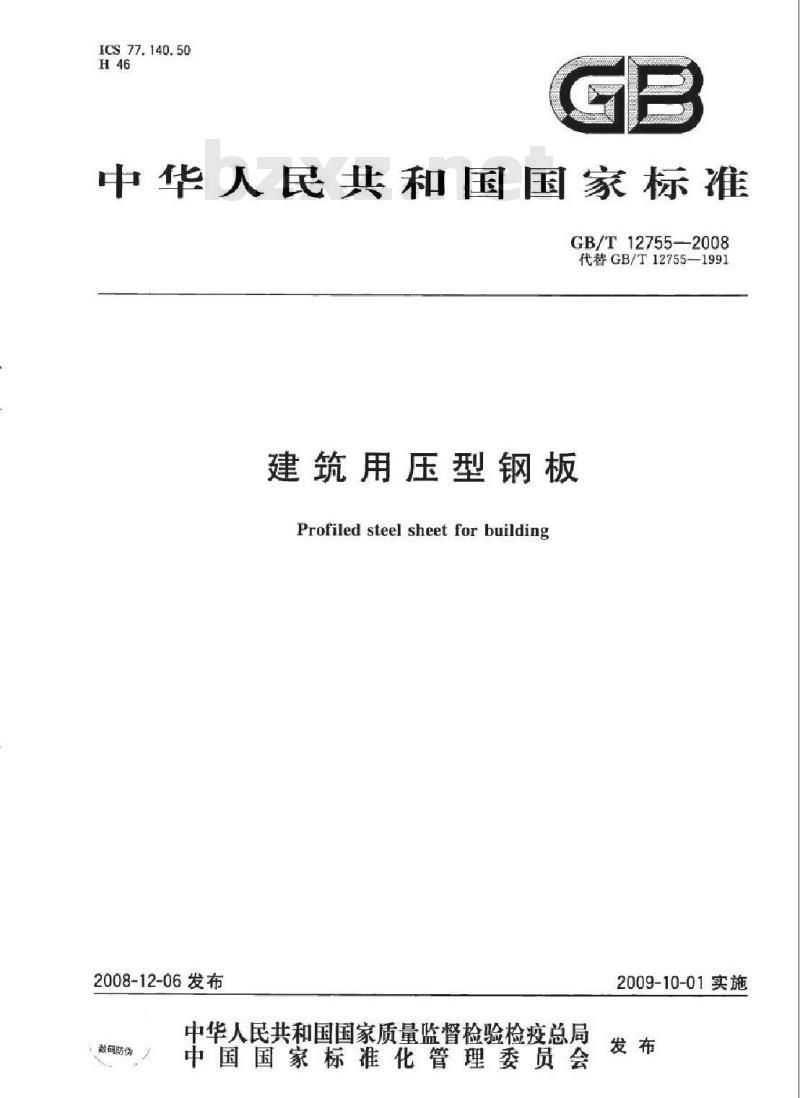

【国家标准(GB)】 建筑用压型钢板

ICS 77.140.50
中华人民共和国国家标准
GB/T127552008
代替GB/T12755—1991
建筑用压型钢板
Profiled steel sheet for building2008-12-06发布
数码防份
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
2009-10-01实施

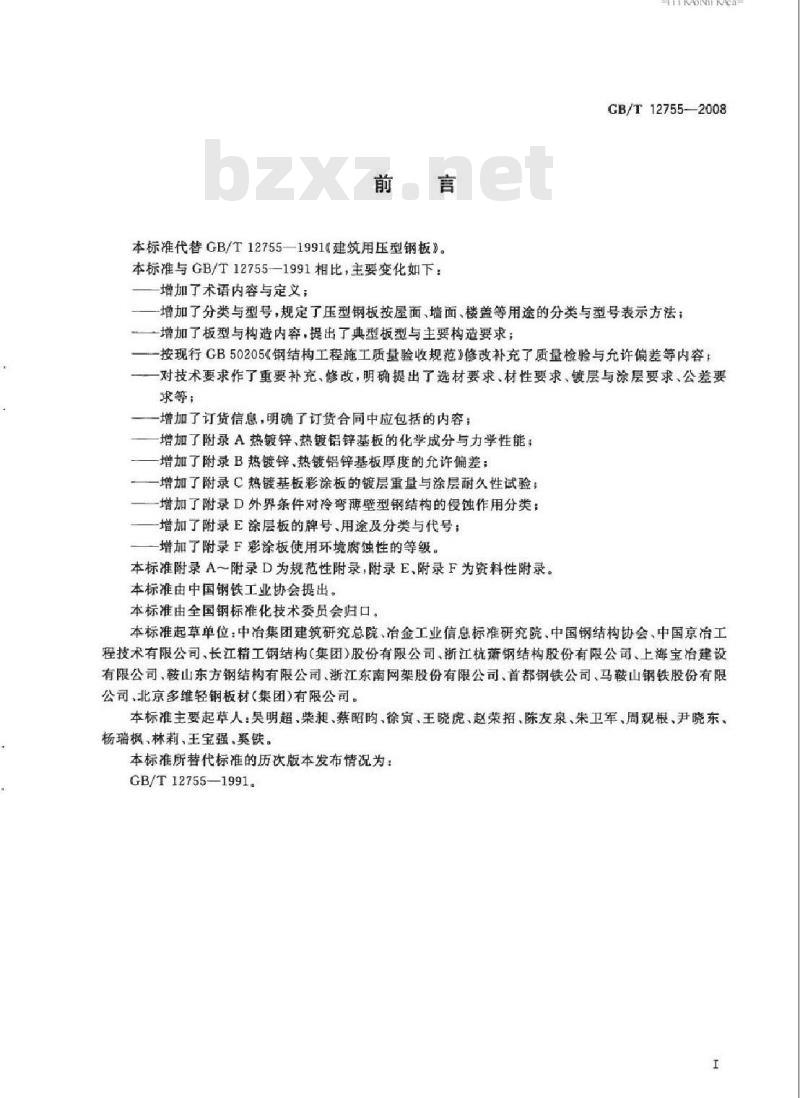

本标准代替GB/T12755—1991《建筑用压型钢板》本标准与GB/T12755—1991相比，主要变化如下：增加了术语内容与定义；
YKAONiKAcawwW.bzxz.Net
GB/T12755-2008
一增加了分类与型号，规定了压型钢板按屋面、墙面、楼盖等用途的分类与型号表示方法；增加了板型与构造内容，提出了典型板型与主要构造要求；一按现行GB50205《钢结构工程施工质量验收规范》修改补充了质量检验与允许偏差等内容：一对技术要求作了重要补充、修改，明确提出了选材要求材性要求，镀层与涂层要求、公差要求等；
一增加了订货信息，明确了订货合同中应包括的内容：增加了附录A热敏锌、热镀铝锌基板的化学成分与力学性能；-增加了附录B热镀锌、热镀铝锌基板厚度的允许偏差：一增加了附录C热镀基板彩涂板的镀层重量与涂层耐久性试验：-增加了附录D外界条件对冷弯薄壁型钢结构的侵蚀作用分类：-增加了附录E涂层板的牌号用途及分类与代号；增加了附录F彩涂板使用环境腐蚀性的等级。本标准附录A附录D为规范性附录,附录E、附录F为资料性附录。本标准由中国钢铁工业协会提出。本标准由全国钢标准化技术委员会归口。本标准起草单位：中冶集团建筑研究总院、冶金工业信息标准研究院、中国钢结构协会、中国京冶工程技术有限公司、长江精工钢结构（集团）股份有限公司、浙江杭蒲钢结构股份有限公司、上海宝冶建设有限公司、鞍山东方钢结构有限公司、浙江东南网架股份有限公司首都钢铁公司、马鞍山钢铁股份有限公司，北京多维轻钢板材（集团）有限公司本标准主要起草人：昊明超、柴昶、蔡昭、徐寅，王晓虎、赵荣招、陈友泉、朱卫军、周观根、尹晓东、杨瑙枫、林莉，王宝强、奚铁。本标准所替代标准的历次版本发布情况为：GB/T12755—1991。

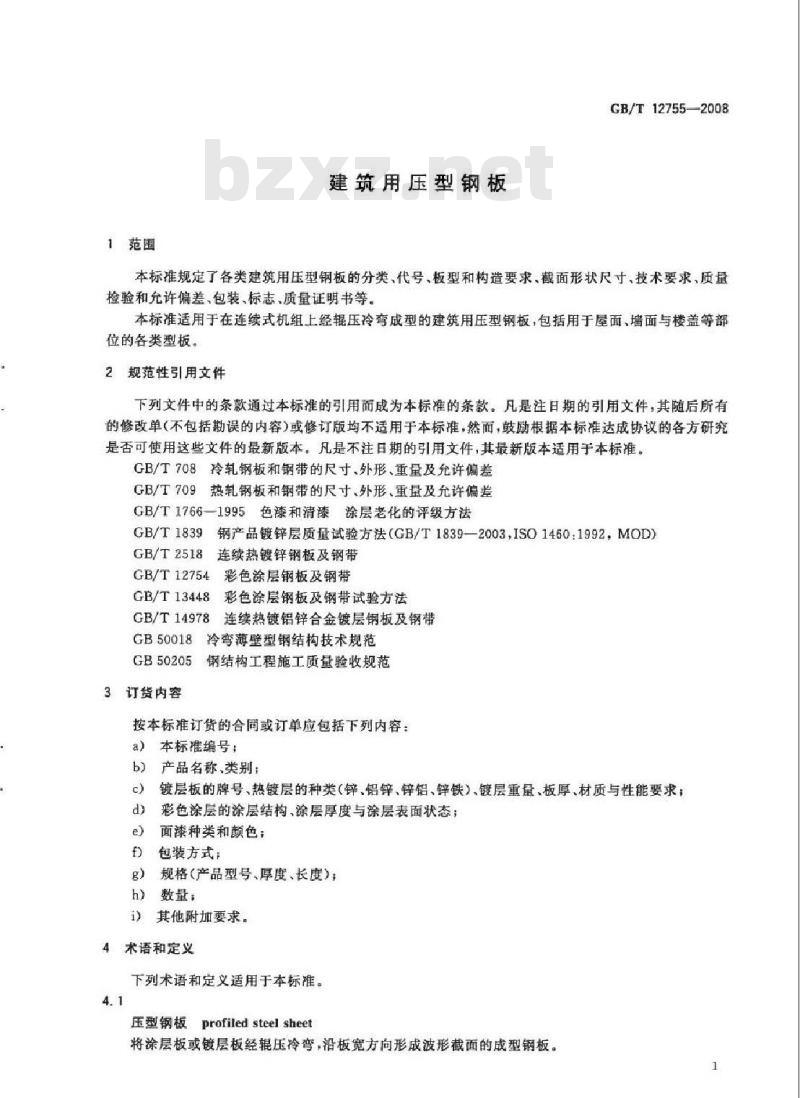

1范围
建筑用压型钢板
GB/T12755—2008
本标准规定了各类建筑用压型钢板的分类，代号、板型和构造要求、截面形状尺寸、技术要求，质量检验和充许偏差、包装、标志、质量证明书等。本标准适用于在连续式机组上经辑压冷弯成型的建筑用压型钢板，包括用于屋面、墙面与楼盖等部位的各类型板。
2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB/T708冷轧钢板和钢带的尺寸、外形、重量及充许偏差GB/T709热轧钢板和钢带的尺寸、外形、重量及充许偏差GB/T1766—1995色漆和清漆涂层老化的评级方法9钢产品镀锌层质量试验方法（GB/T1839—2003，ISO1460：1992，MOD）GB/T 1839
GB/T 2518
连续热镀锌钢板及钢带
GB/T12754彩色涂层钢板及钢带
GB/T13448
彩色涂层钢板及钢带试验方法
GB/T14978连续热镀铝锌合金镀层钢板及钢带GB50018
冷弯薄壁型钢结构技术规范
GB50205
钢结构工程施工质量验收规范
3订货内容
按本标准订货的合同或订单应包括下列内容：a）本标准编号：
产品名称、类别；
镀层板的牌号、热镀层的种类（锌、铝锌、锌铝、锌铁）、镀层重量、板厚、材质与性能要求：c
彩色涂层的涂层结构、涂层厚度与涂层表面状态；面漆种类和颜色；
包装方式：
规格（产品型号.厚度，长度）；数量；
1）其他附加要求。
4术语和定义
下列术语和定义适用于本标准。4.1
压型钢板profiled steel sheet将涂层板或镀层板经辊压冷弯，沿板宽方向形成波形截面的成型钢板。1
GB/T 12755—2008

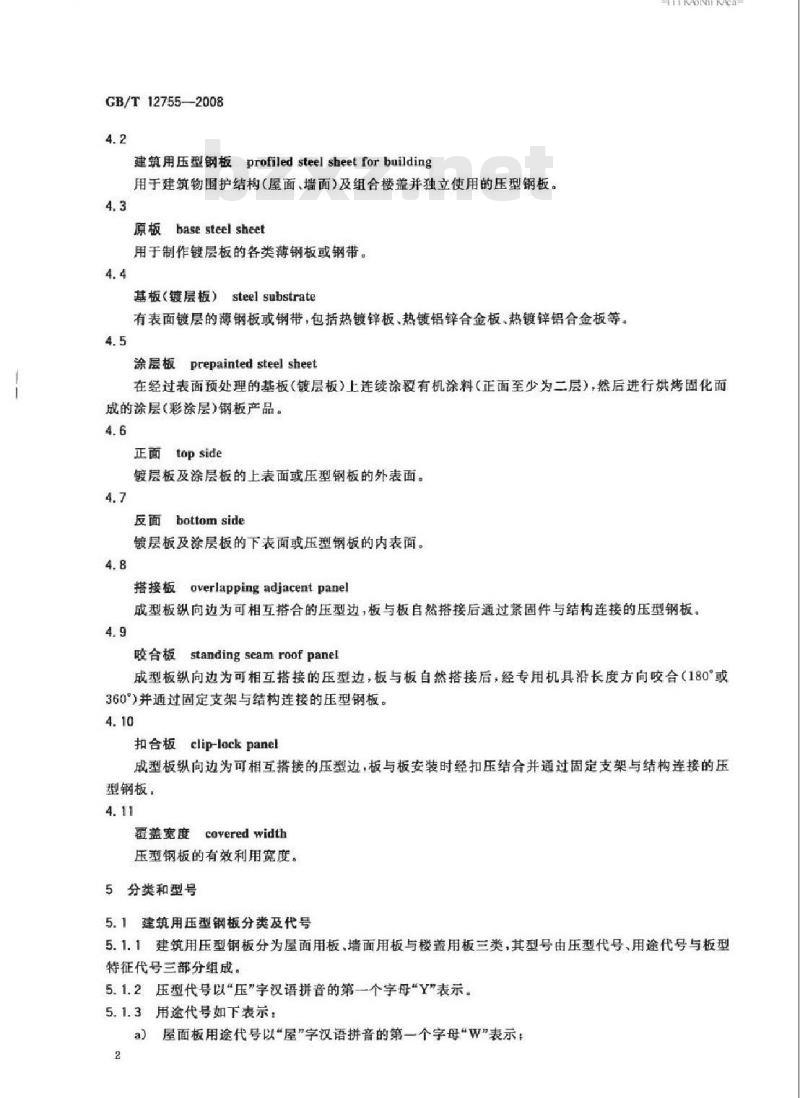

建筑用压型钢板profiled steel sheet forbuilding用于建筑物围护结构（屋面、墙面）及组合楼盖并独立使用的压型钢板。4.3
原板base steel sheet
用于制作镀层板的各类薄钢板或钢带。4.4
基板（镀层板）steel substrate有表面镀层的薄钢板或钢带，包括热镀锌板、热镀铝锌合金板、热镀锌铝合金板等。4.5
涂层板prepainted steel sheetTKAONTKAca
在经过表面预处理的基板（镀层板）上连续涂覆有机涂料（正面至少为二层），然后进行烘烤固化面成的涂层（彩涂层）钢板产品。4.6
正面topside
镀层板及涂层板的上表面或压型钢板的外表面。4.7
反面bottom side
镀层板及涂层板的下表面或压型钢板的内表面。4.8
搭接板overlapping adjacent pane!成型板纵向边为可相互搭合的压型边，板与板自然搭接后通过紧固件与结构连接的压型钢板。4.9
咬合板standing seam roof panel成型板纵向边为可相互搭接的压型边，板与板自然搭接后，经专用机具沿长度方向咬合（180或360\)并通过固定支架与结构连接的压型钢板。4.10
扣合板elip-lock panel
成型板纵向边为可相互搭接的压型边，板与板安装时经扣压结合并通过固定支架与结构连接的压型钢板，
覆盖宽度coveredwidth
压型钢板的有效利用宽度。
5分类和型号
5.1建筑用压型钢板分类及代号
5.1.1建筑用压型钢板分为屋面用板.墙面用板与楼盖用板三类，其型号由压型代号、用途代号与板型特征代号三部分组成。
5.1.2压型代号以“压”字汉语拼音的第一个字母“Y”表示。5.1.3用途代号如下表示：
a）屋面板用途代号以“屋”字汉语拼音的第一个字母“w”表示！2
b）墙面板用途代号以“墙”字汉语拼音的第一个字母“Q”表示；c）楼盖板用途代号以楼”字汉语拼音的第一个字母“L”表示。5.1.4板型特征代号由压型钢板的波高尺寸（mm）与覆盖宽度（mm）组合表示。5.2压型钢板型号表示示例
a）波高51mm.覆盖宽度760mm的屋面用压型钢板，其代号为YW51-760；b）波高35mm.覆盖宽度750mm的墙面用压型钢板，其代号为YQ35-750；波高50mm覆盖宽度600mm的楼盖用压型钢板，其代号为YL50-600。c
6板型与构造

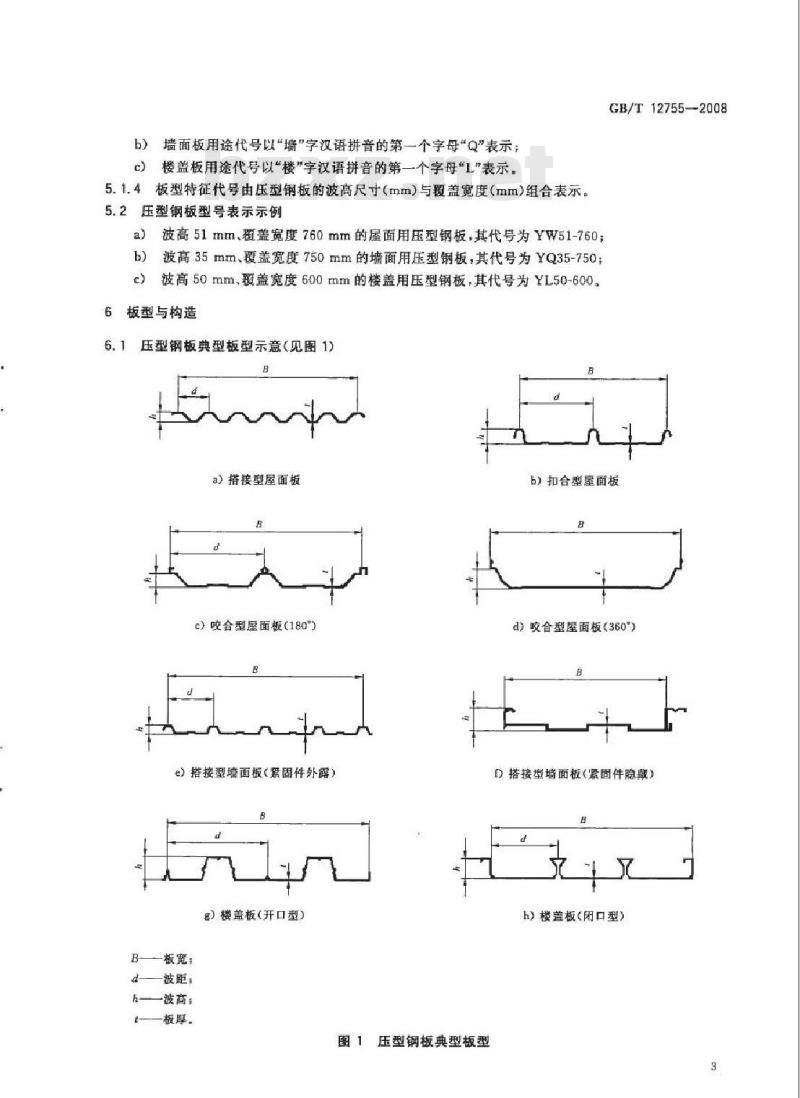

6.1压型钢板典型板型示意（见图1)a）搭接型屋面板
）咬合型屋面板（180°
搭接型墙面板（紧固件外露）
g）楼盖板（开口型）
板宽：
波距：
一波商：
一板厚。
图1压型钢板典型板型
GB/T127552008
6)扣合型屋面板
d）咬合型屋面板（360°）
搭接型墙面板（紧固件脆藏）
h）楼盖板（闭口型）
GB/T12755—2008
6.2压型钢板典型连接构造示意（见图2）自攻螺钉
压型铜板
e）搭接板屋面连接构造（带防水空腔，紧固件外露）压型销板
自攻姆钉
c）搭接板培面连接构造二（紧固件隐载）支架
360咬口连接
压型钢板
自攻点钉
e）咬合板屋面连接构造二（360°咬合）自攻螺钉
压型钢板
TKAONTKACa
b）搭接板墙面连接构造一（紧固件外露）支架
180咬口连接
压型钢板
自攻螺钉
d)咬合板屋面连接构造—(180咬合）压型钢板
周定支架
一白攻超钉
D扣合板连接构造
图2压型钢板典型连接构造
6.3压型钢板板型的设计要求及适用条件6.3.1压型钢板的波高，波距应满足承重强度，稳定与刚度的要求，其板宽宜有较大的覆盖宽度并符合建筑模数的要求；屋面及墙面用压型钢板板型设计应满足防水，承载、抗风及整体连接等功能要求。6.3.2屋面压型钢板宜采用紧固件隐藏的咬合板或扣合板，当采用紧固件外露的搭接板时，其搭接板边形状宜形成防水空腔式构造（图2a），6.3.3楼盖压型钢板宜采用闭口式板型。6.3.4竖向墙面板宜采用紧固件外露式的搭接板；横向墙板宜采用紧固件隐藏式的搭接板。7
质量检验与允许偏差
7.1质量检验
7.1.1压型钢板的质量检查与验收要求应符合本标准及国家标准GB50205的规定。7.1.2
压型钢板质量检查的项目与方法应符合表1的规定。表1压型钢板质量检查项目
检查内容与要求
所用镀层板、涂层板的原板、
层.涂层的性能和材质是否符合
相应材料标准
压型板成型部位的基板不应有
压型钢板成型后，涂层、镀层不应有肉眼可见的裂纹，剥落和擦痕等缺陷
检查数量
同牌号、同板型、同规格、同链检查方法
对鼓层板或途层板产品的全部
层重量及踪层厚度、涤料种类和质量报告书（化学成分、力学性颜色相同的镀层板或途层板为
批，每批重量不超过30t
按计件数抽查5%，且不应少于
能，厚度偏差、镀层重量、涂层厚度等）进行检查
观察和用10倍改大镜检查
观察检查
检查内容与要求
压型板成型后，应板面平直，无明显翘曲，表面清洁，无油污、无明显划痕、伤等。切口平直，切面整齐，板边无明显翘角，凹凸与波浪型，并不应有皱
压型板尺寸允许偏差应符合表
2的要求
允许偏差
表1(续）
检查数量
按计件数抽查5%，且不应少于
压型钢板制作的允许偏差应符合表2的规定。表2压型钢板制作的充许偏差
腰盖宽度
截面商度≤70
截面高度>70
截面高度≤70
截面高度≥70
横向剪切偏差（沿截面全宽）
侧向曲
在测盘长度范图内
GB/T12755-2008
检查方法
观察检查
用拉线和钢尺检查
用钢尺，角尺检查
单位为毫米
允许偏差
1/100或6.0
注：L为谢量长度，指板长扣除两端各0.5m后的实际长度（小于10m）或扣除后任选的10m长度。7.2.2当板型复杂或精度要求较高时，可针对单项工程补充制定相应的允许偏差。8技术要求
8.1原板
8.1.1原板应采用冷轧、热轧板或钢带。其尺寸外形及允许偏差应符合GB/T708或GB/T709的规定。
8.1.2压型钢板板型的展开宽度（基板宽度）宜符合600mm、1000mm或1200mm系列基本尺寸的要求。常用宽度尺寸宜为1000mm。8.2基板与涂层板
8.2.1基板与涂层板均可直接辑压成型为压型钢板使用。热镀锌基板与热镀铝锌基板的化学成分与力学性能应符合附录A的规定。
8.2.2基板钢材按届服强度级别宜选用250级（MPa）与350级（MPa）结构级钢。其强度设计值等计算指标可参照GB50018的规定取值。当有技术经济依据时，压型钢板基板钢材可采用更高强度的钢材。
8.2.3工程中墙面压型钢板基板的公称厚度不宜小于0.5mm，屋面压型钢板基板的公称厚度不宜小于0.6mm，楼盖压型钢板基板的公称厚度不宜小于0.8mm。基板厚度（包括镀层厚度在内）的允许偏5
GB/T12755—2008
差应符合附录B的规定，负偏差大于附录B规定的板段不得用于加工压型钢板。TTKAONiKAca
8.2.4基板的镀层（锌、锌铝、铝锌）应采用热浸镀方法，镀层重量应按需方要求作为供货条件子以保证，并在订货合同中注明。当需方无要求时，镀层重量（双面）应分别不小于90/90g/m（热镀锌基板），50/50g/m（镀铝锌合金基板）及65/65g/m（镀锌铝合金基板）。不同腐蚀介质环境中应用时推荐镀层重量可见附录C,环境腐蚀条件的分类可见附录D8.3涂层板
8.3.1压型钢板用涂层板的涂层类别、性能、质量等技术要求及检验方法均应符合国家标准GB/T12754的规定。彩涂板的牌号，用途及分类与代号可见附录E，其镀层，涂层与耐久性试验应符合附录 C 的规定。
8.3.2压型钢板用涂层板的涂层种类与涂层结构均应按需方要求作为供货条件予以保证，并在订货合同中约定与明示。当需方无要求时，涂层结构可按面漆正面二层，反面一层的做法交货。8.4其他
8.4.1建筑用压型钢板不应采用电镀锌钢板或无任何镀层与涂层的锅板（带）。8，4.2组合楼盖用压型钢板应采用热镀锌钢板。8.4.3压型钢板复合屋面的下板为穿孔吸声板时，其孔径，孔距等应专门设计确定。8.4.4同一屋面工程或同一墙面工程的压型钢板，宜按同一批号彩涂板订货与供货，以避免色差。9包装、标志、运翰，贮存及质量证明书9.1包装
9.1.1应将压型钢板成叠后.用打包带或钢带包装捆扎，每捆包装重量不宜大于10t。捆扎时需用木板或泡沫块隔垫，不得损伤压型钢板。包装应能防雨。9.1.2压型钢板长度宜按使用与运输条件妥善确定，不大于3m者捆扎不得少于2道：长度为（3~6）m者捆扎不得少于3道；长度大于6m者捆扎不宜少于4道。9.1.3一个包装件内容宜为同型号，同长度的压型钢板。如混装时应分隔标记，以易于识别和取用。9.1.4根据需方要求，经供需双方协议可进行精包装，其包装方法由供需双方协议商定。9.2标志
9.2.1每捆成叠包装捆扎的压型钢板，应在包装外皮上有明显标志。9.2.2标志上应注明标准号、供方名称或厂标、原材料牌号、色彩、厚度、产品型号、批号、长度、张数及捆号等。
9.3运轮
9.3.1产品可以用汽车，火车，船舶或集装箱运输，汽车可以捆装运输，其他运输工具只能箱装运输。9.3.2运输过程中，应有可靠的支垫与固定措施，并避免受压、机械损伤和雨淋受潮。9.4贮存
9.4.1原材料与成品应在于煤、通风的仓库内贮存，贮存时，应远离热源，不得与化学药品或有污染的物品接触，短期露天贮存时需采取可靠的防雨防潮措施。9.4.2贮存场地应坚实，平整、不易积水：散装堆放高度不应使压型钢板变形，底部应用木条铺垫，垫木间距不宜过大。
9.5质量证明书
每批交货的压型钢板必须附有证明该批压型钢板符合标准要求及订货合同的质量证明书。质量证明书应包括以下内容：
a）标推编号：
b）供方名称（或厂标）：
c）工程名称、合同号、批号：
规格（产品型号、厚度、长度）、数量：d)
GB/T12755--2008
原材料标准号及牌号、镀层涂层种类及颜色（涂层板）以及相应的质量证明（含化学成分与力学性能)；
供方技术监督部门印记或产品合格证发货日期。
GB/T12755-2008
附录A
（规范性附录）
热镀锌、热镀铝锌基板的化学成分与力学性能（根据GB/T2518GB/T14978）
热镀锌、铝锌基板的化学成分（熔炼分析）应符合表A.1的规定。A.1
表A.1化学成分
结构级铜
350以上级别的磷含量不应大于0.2%。化学成分（质量分数》/%，不大于Mn
A.2热镀锌、铝锌基板的力学性能应符合表A.2的规定。表 A.2力学性能
结构钢强度级别/
上届服强度（Rl)/
不小于
抗拉强度（R）/
不小于
：拉伸试验样的方向为织向（延轧制方向）b底服现象不明显时采用R..
TKAOTKACa
断后伸长率(L,=80 mm，b=20 mm)/%,不小于公称厚度/mm
附录B
（规范性附录）
热镀锌、热镀铝锌基板厚度的充许偏差（根据GB/T2518,GB/T14978)
热镀锌基板的厚度允许偏差应符合表B.1的规定。表B.1热镀锌基板的厚度允许偏差：公称厚度
公称宽度
≤1500
GB/T12755—2008
单位为毫米
成卷供货锅带的头，尾总长度30m内的厚度偏差允许比表中规定值大50%，焊缝区15m内的原度允许信差充许比表中规定值大60%。
热镀铝锌基板的厚度充许偏差应符合表B.2的规定。表B.2热镀铝锌基板的厚度充许偏差”公称厚度
公称宽度
单位为毫来
成卷供货钢带的头、尾总长度30m内的厚度假差充许比表中规定值大50%，焊缝区15m内的厚度允许储差充许比表中规定值大60%
GB/T 12755—2008
附录C
（规范性附录）
热镀基板彩涂板的镀层重量与涂层耐久性试验（根据GB/T12754）
C.1热镀基板在各类侵蚀性环境中推荐使用的最小公称镀层重量按符合C.1的规定。表c.1
基板类型
热镀锌基板
热镀锌铁合金基板
热镀铝锌合金基板
热镀锌铝合金基板
注1：使用环境的径蚀程度分类可参照附录D和附录F。注2：表中分子、分母值分别表示正面、反面的镀层重量。公称镀层重量
使用环境的腐蚀性
125/125
注3：使用环境的腐蚀性很低和很高时，镀层重盒由供需双方在订货时协商。C.2涂层耐中性盐雾试验时限符合表C.2的规定。表C.2
面漆种类
聚酯（PE)
硅改性聚酶（SMP）
高耐久性聚酯CHDP)
璨偏氟烯（PVDF)
注1，耐中性盐舜试验三个试样值均应符合表值的相应规定，KAOTKACa
单位为克/平方米
140/140
110/110
单位为小时
耐中性盐雾试验时间，不小于
注2：在表中规定的时间内，试样起泡密度等级和起泡大小等级应不大于GB/T1766中规定的3级，但不允许起泡密度等级和起泡大小等级同时为3级。紫外灯老化试验时限应符合表C.3的规定。C3
面漆的种类
UVA-340
硅改性聚脂
商耐久性聚酯
聚偏狐艺烯
实验时间，不小于
注1：紫外灯加速老化试验三个试样均值应符合表值的相应规定。UVB-313
单位为小时
注2：在表中的规定的时间内，试样应无起范、开裂，粉化应不大于GB/T1766中规定的1级。注3：面漆为聚酯和硅改性聚脂时通常用UVA-340进行评价，如用UVB-313进行评价应在订货时说明。面漆为高耐久性聚酯和聚储氟乙烯时通常用UVB-313进行评价，如用UVA-340进行评价应在订货时说明。10
