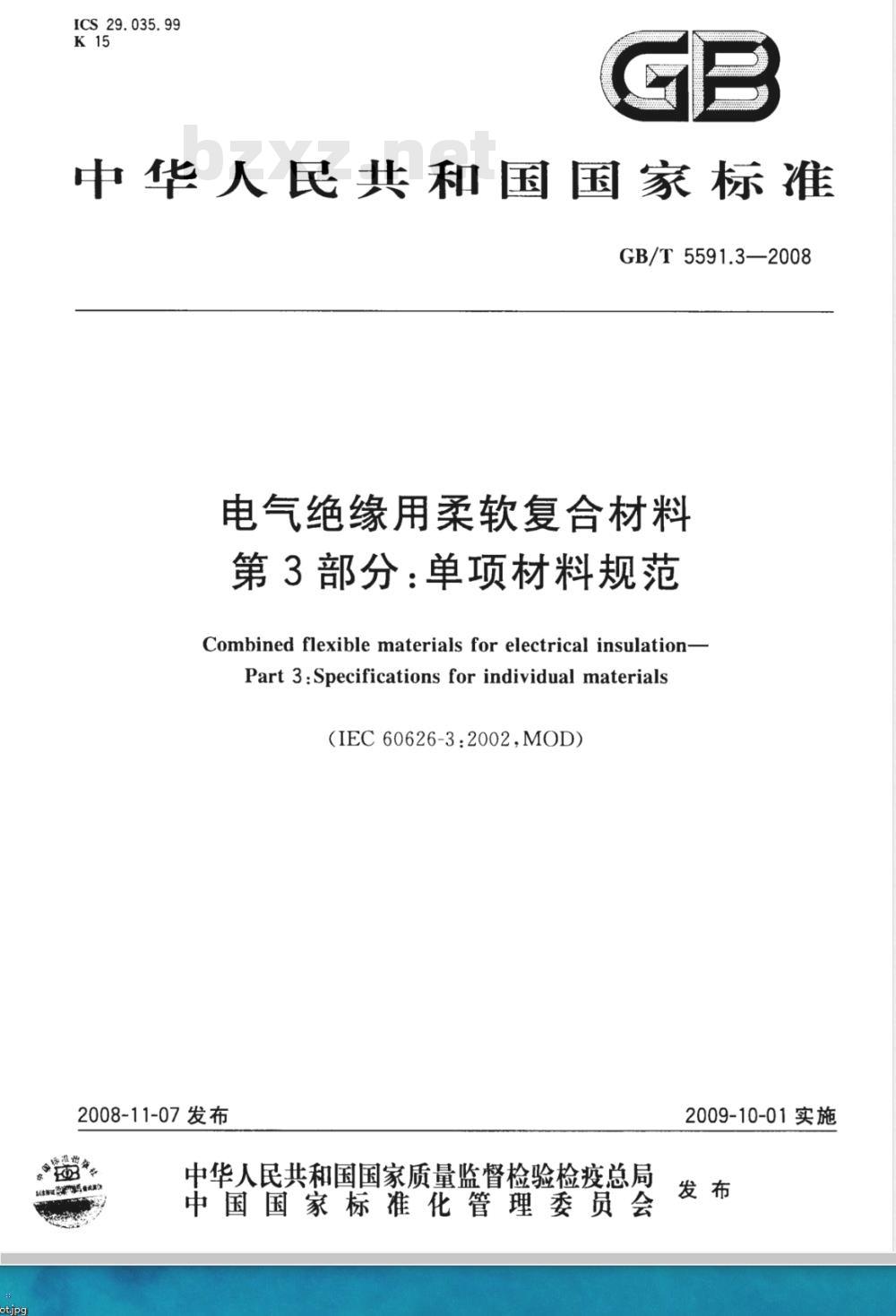

【国家标准(GB)】 电气绝缘用柔软复合材料 第3部分：单项材料规范

ICS 29. 035. 99
中华人民共和国国家标准
GB/T5591.3—2008
电气绝缘用柔软复合材料
第3部分：单项材料规范
Combined flexible materials for electrical insulation-Part 3:Specifications for individual materials(IEC60626-3:2002.MOD)
2008-11-07发布
等证马童试员
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会　
2009-10-01实施

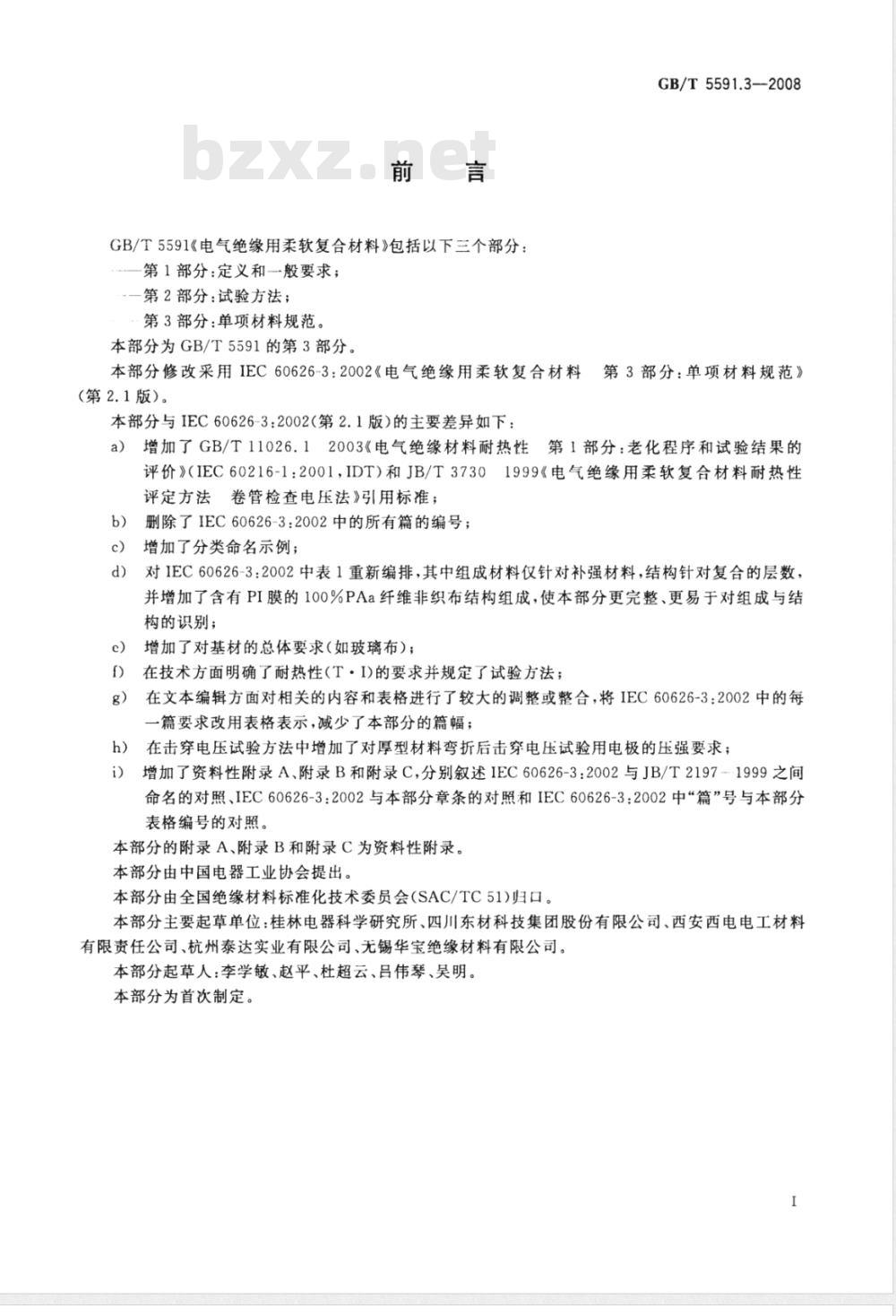

GB/T5591《电气绝缘用柔软复合材料》包括以下三个部分：第1部分：定义和一般要求；wwW.bzxz.Net
-一第2部分：试验方法；
第3部分：单项材料规范。
本部分为GB/T5591的第3部分。
GB/T5591.3—2008
本部分修改采用IEC60626-3：2002《电气绝缘用柔软复合材料第3部分：单项材料规范》(第2.1版）。
本部分与IEC60626-3：2002（第2.1版）的主要差异如下：a）增加了GB/T11026.12003《电气绝缘材料耐热性第1部分：老化程序和试验结果的评价》（IEC60216-1：2001，IDT）和JB/T37301999《电气绝缘用柔软复合材料耐热性评定方法卷管检查电压法》引用标准；b）
删除了IEC60626-3：2002中的所有篇的编号；c）增加了分类命名示例；
对IEC60626-3:2002中表1重新编排，其中组成材料仅针对补强材料，结构针对复合的层数，d)
并增加了含有PI膜的100%PAa纤维非织布结构组成，使本部分更完整、更易于对组成与结构的识别；
e）增加了对基材的总体要求（如玻璃布）；在技术方面明确了耐热性（T·I)的要求并规定了试验方法；g）
在文本编辑方面对相关的内容和表格进行了较大的调整或整合，将IEC60626-3：2002中的每一篇要求改用表格表示，减少了本部分的篇幅；h）
在击穿电压试验方法中增加了对厚型材料弯折后击穿电压试验用电极的压强要求；i）增加了资料性附录A、附录B和附录C,分别叙述IEC60626-3：2002与JB/T2197-1999之间命名的对照、IEC60626-3：2002与本部分章条的对照和IEC60626-3：2002中“篇”号与本部分表格编号的对照。
本部分的附录A、附录B和附录C为资料性附录。本部分由中国电器工业协会提出。本部分由全国绝缘材料标准化技术委员会（SAC/TC51)归口。本部分主要起草单位：桂林电器科学研究所、四川东材科技集团股份有限公司、西安西电电工材料有限责任公司、杭州泰达实业有限公司、锡华宝绝缘材料有限公司。本部分起草人：李学敏、赵平、杜超云、吕伟琴、吴明。本部分为首次制定。

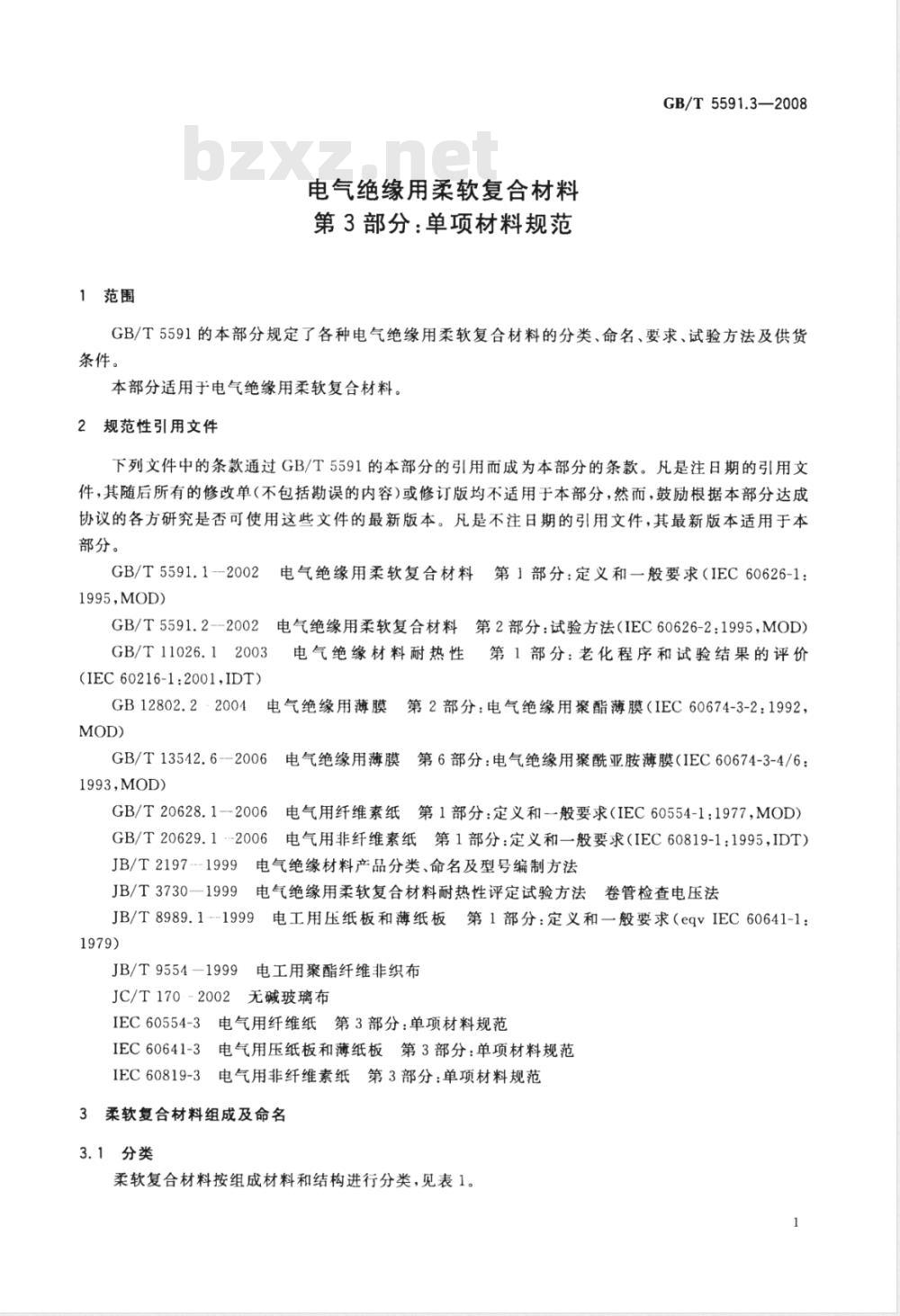

1范围
电气绝缘用柔软复合材料
第3部分：单项材料规范
GB/T5591.3—2008
GB/T5591的本部分规定了各种电气绝缘用柔软复合材料的分类、命名、要求、试验方法及供货条件。
本部分适用于电气绝缘用柔软复合材料。2规范性引用文件
下列文件中的条款通过GB/T5591的本部分的引用而成为本部分的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容)或修订版均不适用于本部分，然而，鼓励根据本部分达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本部分。
GB/T5591.1--2002电气绝缘用柔软复合材料第1部分：定义和一般要求（IEC60626-1：1995，MOD）
GB/T5591.2--2002电气绝缘用柔软复合材料第2部分：试验方法（IEC60626-2：1995，MOD）GB/T11026.12003电气绝缘材料耐热性第1部分：老化程序和试验结果的评价(IEC60216-1:2001,IDT)
GB12802.2·2004电气绝缘用薄膜第2部分：电气绝缘用聚酯薄膜（IEC60674-3-2：1992，MOD)
GB/T13542.6--2006
1993，MOD）
GB/T20628.1--2006
电气绝缘用薄膜第6部分：电气绝缘用聚酰亚胺薄膜（IEC60674-3-4/6：电气用纤维素纸第1部分：定义和一般要求（IEC60554-1：1977，MOD）GB/T20629.1-2006电气用非纤维素纸第1部分：定义和一般要求（IEC60819-1:1995，IDT）JB/T2197---1999电气绝缘材料产品分类、命名及型号编制方法JB/T3730一1999电气绝缘用柔软复合材料耐热性评定试验方法卷管检查电压法JB/T8989.1--1999电工用压纸板和薄纸板第1部分：定义和一般要求（eqvIEC60641-1：1979)
JB/T9554-1999电工用聚酯纤维非织布JC/T170-2002无碱玻璃布
IEC60554-3电气用纤维纸第3部分：单项材料规范IEC60641-3电气用压纸板和薄纸板第3部分：单项材料规范IEC60819-3电气用非纤维素纸第3部分：单项材料规范3柔软复合材料组成及命名
3.1分类
柔软复合材料按组成材料和结构进行分类，见表1。GB/T5591.3—2008
含硫酸盐木浆纤维纸或薄纸板
含棉纤维纸或薄纸板

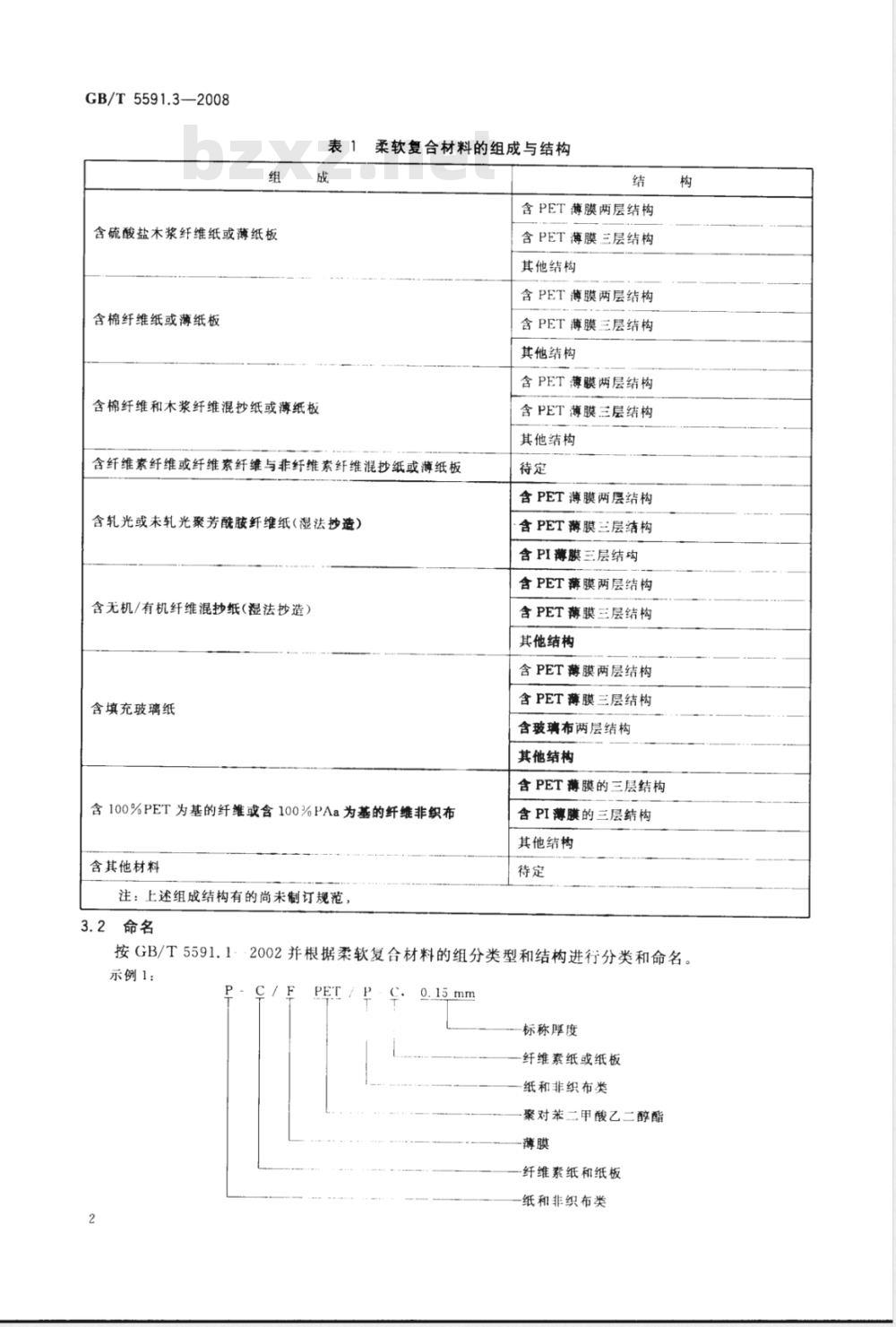

表1柔软复合材料的组成与结构
含PET薄膜两层结构
含PET薄膜三层结构
其他结构
含PET薄膜两层结构
含PET薄膜三层结构
其他结构
含PET薄膜两层结构
含棉纤维和木浆纤维混抄纸或薄纸板含纤维素纤维或纤维素纤维与非纤维素纤维混抄纸或薄纸板含轧光或未轧光聚芳酰胺纤维纸（湿法抄造）含无机/有机纤维混抄纸（湿法抄造）含填充玻璃纸
含100%PET为基的纤维或含100%PAa为基的纤维非织布含其他材料
注：上述组成结构有的尚未制订规范含PET薄膜三层结构
其他结构
含PET薄膜两层结构
含PET薄膜三层结构
含PI薄膜三层结构
含PET薄膜两层结构
含PET薄膜三层结构
其他结构
含PET薄膜两层结构
含PET薄膜三层结构
含玻璃布两层结构
其他结构
含PET薄膜的三层结构
含PI薄膜的三层结构
其他结构
3.2命名
按GB/T5591.1--2002并根据柔软复合材料的组分类型和结构进行分类和命名。示例1：
标称厚度
-纤维素纸或纸板
纸和非织布类
聚对苯二甲酸乙二醇酯
纤维素纸和纸板
纸和非织布类

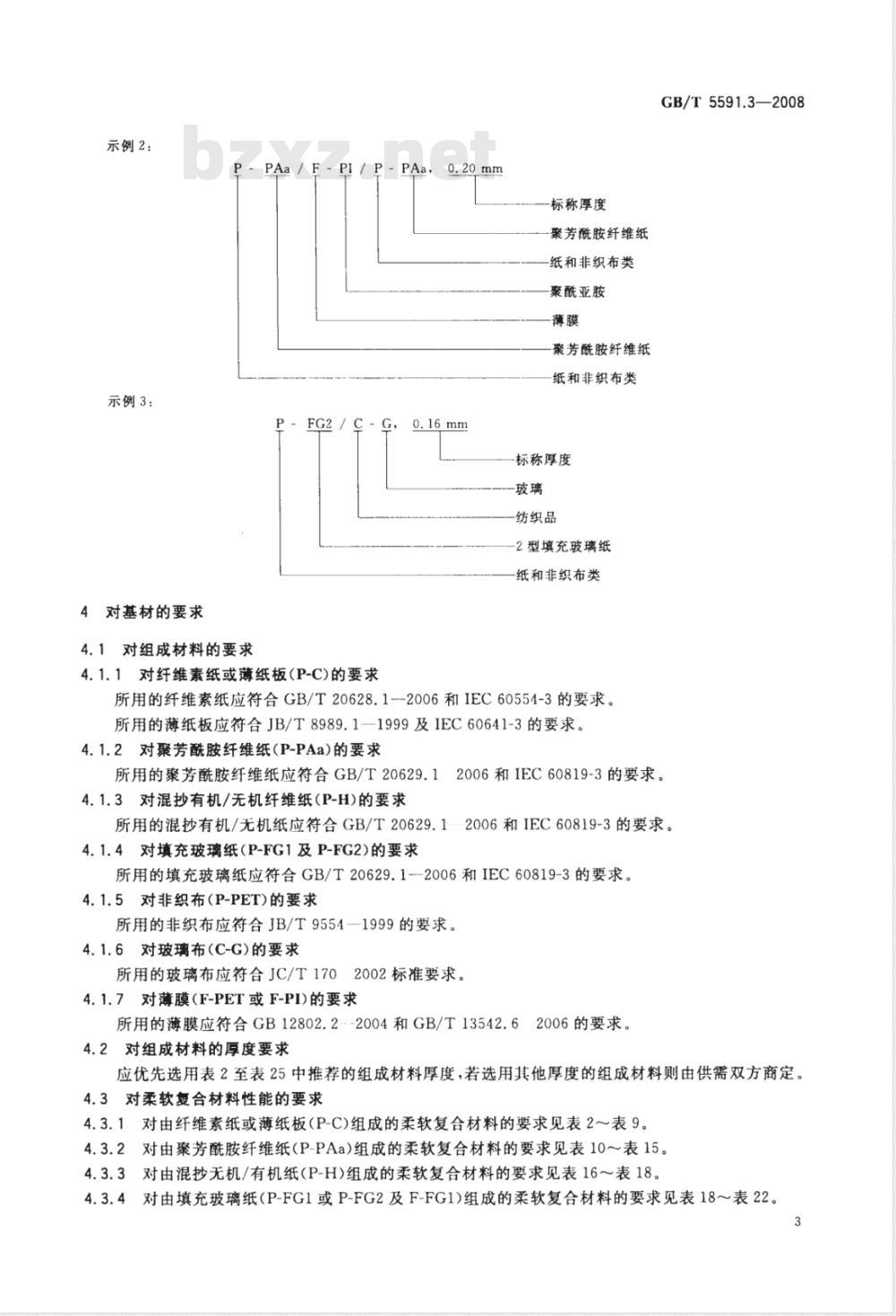

示例2：
示例3：
4对基材的要求
4.1对组成材料的要求
-FG2/ C-G,
4.1.1对纤维素纸或薄纸板(P-C)的要求标称厚度
聚芳酰胺纤维纸
纸和非织布类
聚酰亚胺
聚芳酰胺纤维纸
纸和非织布类
-标称厚度
纺织品
2型填充玻璃纸
纸和非织布类
所用的纤维素纸应符合GB/T20628.1-2006和IEC60554-3的要求。所用的薄纸板应符合JB/T8989.1-1999及IEC60641-3的要求。4.1.2对聚芳酰胺纤维纸(P-PAa)的要求GB/T5591.3—2008
所用的聚芳酰胺纤维纸应符合GB/T20629.12006和IEC60819-3的要求。4.1.3对混抄有机/无机纤维纸(P-H)的要求所用的混抄有机/无机纸应符合GB/T20629.1··2006和IEC60819-3的要求。4.1.4对填充玻璃纸（P-FG1及P-FG2)的要求所用的填充玻璃纸应符合GB/T20629.1--2006和IEC60819-3的要求。4.1.5对非织布(P-PET)的要求
所用的非织布应符合JB/T9554一1999的要求。4.1.6对玻璃布(C-G)的要求
所用的玻璃布应符合JC/T1702002标准要求。4.1.7对薄膜(F-PET或F-PI)的要求所用的薄膜应符合GB12802.2-2004和GB/T13542.62006的要求。4.2对组成材料的厚度要求
应优先选用表2至表25中推荐的组成材料厚度，若选用其他厚度的组成材料则由供需双方商定。4.3对柔软复合材料性能的要求
4.3.1对由纤维素纸或薄纸板(P-C)组成的柔软复合材料的要求见表2～表9。4.3.2对由聚芳酰胺纤维纸(P-PAa)组成的柔软复合材料的要求见表10表15。4.3.3对由混抄无机/有机纸（P-H)组成的柔软复合材料的要求见表16～表18。4.3.4对由填充玻璃纸(P-FG1或P-FG2及F-FG1)组成的柔软复合材料的要求见表18～表22。3
GB/T 5591.3--2008
4.3.5对由聚酯非织布（P-PET)组成的柔软复合材料的要求见表23～表25。5试验方法
在无特殊规定时，试样应按GB，T5591.2-2002中第3章规定进行预处理和试验。5.1外观
按GB/T5591.12002中第5章规定，用目测检查。5.2尺寸
5.2.1厚度
按GB/T5591.220c2中第4章规定.用分度值为0.002mm的静重式测厚仪测量。5.2.2宽度
用分度值为1mm的钢直尺测量
5.3定量
按GB/T5591.2·-2002第5章规定进行。5.4拉伸强度及伸长率
按GB/T5591.2--2002中第6章规定进行。5.5击穿电压
按GB/T5591.2-2002中第11章规定进行，其中窄条试样的试验电极推荐采用Φ6/$6电极系统，宽幅材料则采用Φ25/Φ75电极系统。对于用于较厚的柔软复合材料弯折后击穿电压试验用的上电极，试验时要增加增压锤以保证试验电极与试样充分接触。5.6温度指数(T·I)
按GB/T11026.1-2003及JB/T37301999规定进行，其中诊断性能为卷管检查电压。6接头
按GB/T5591.1-2002中第7章规定。7供货条件
按GB/T5591.1--2002中第8章规定。4
GB/T5591.3—2008
GB/T5591.3—2008
陈光恒掉
妞知回
(I·L)
平审好里
GB/T5591.3—2008
米回期
与恒趣
GB/T5591.3—2008
092元
半回您
GB/T5591.3-2008
与米回
海回您
