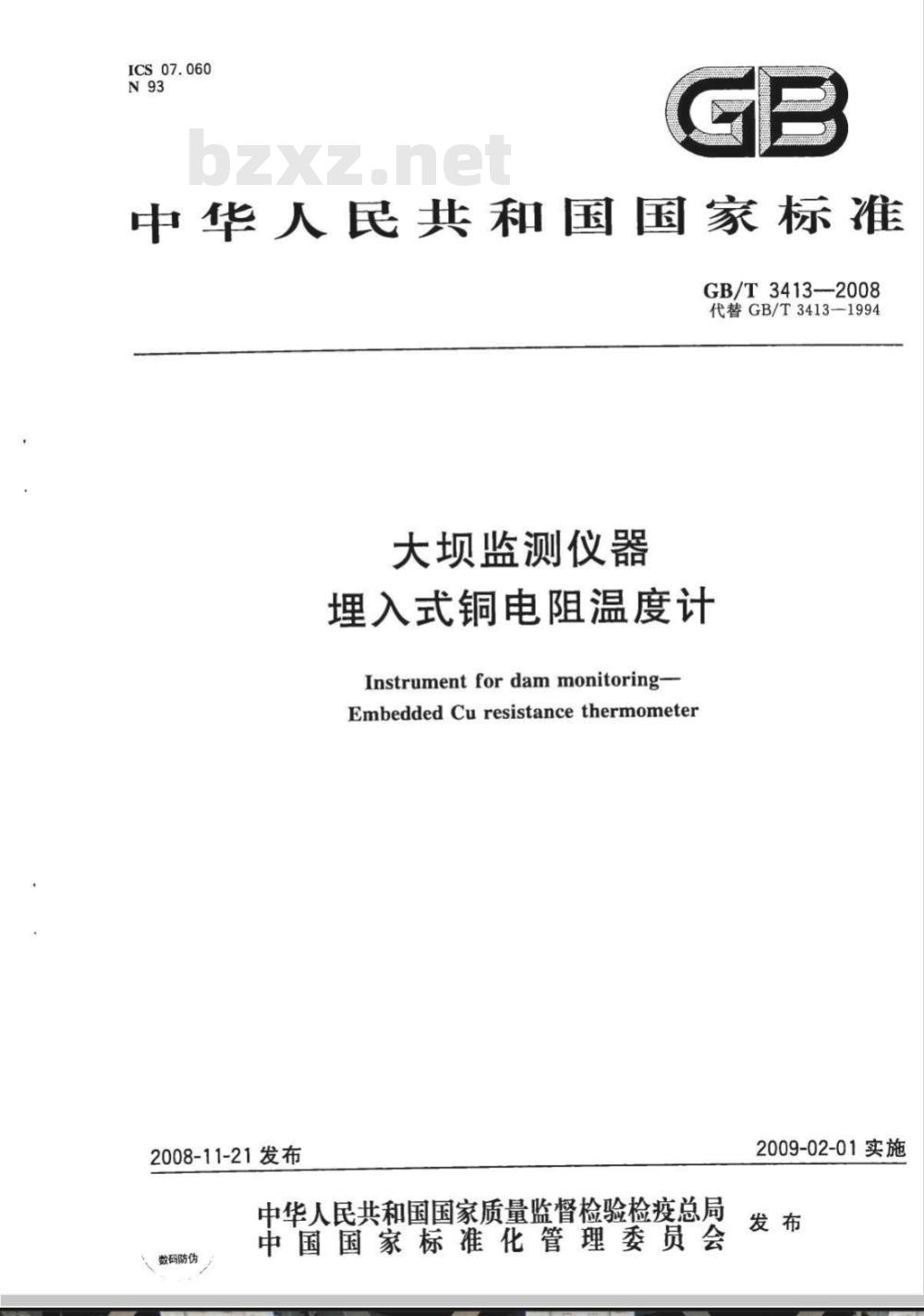

【国家标准(GB)】 大坝监测仪器 埋入式铜电阻温度计

ICS07.060
中华人民共和国国家标准
GB/T3413-2008
代替GB/T3413-1994
大坝监测仪器
埋入式铜电阻温度计
Instrument for dam monitoring-Embedded Cu resistance thermometer2008-11-21发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
数码防伪
2009-02-01实施

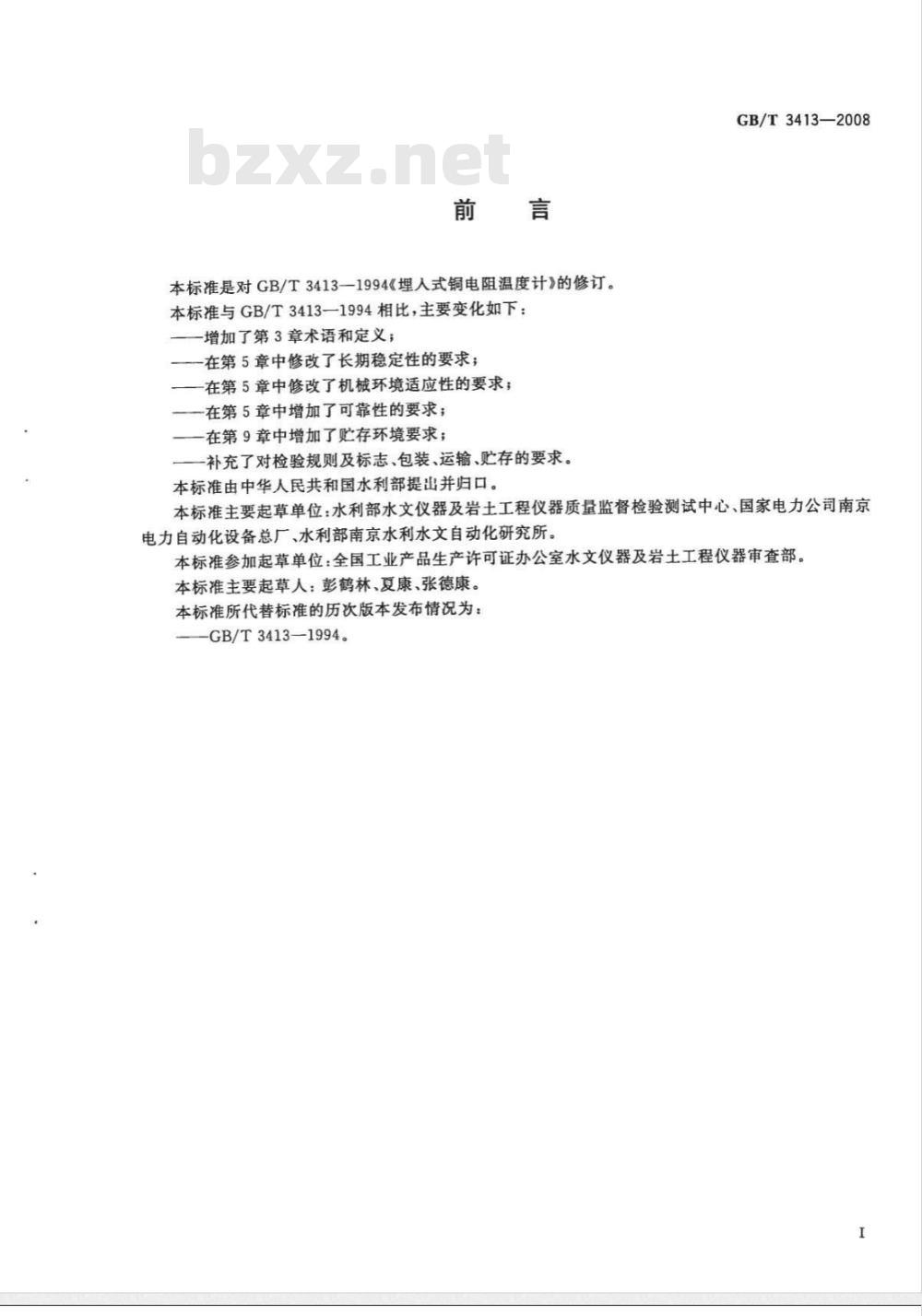

本标准是对GB/T3413—1994《埋人式铜电阻温度计》的修订。本标准与GB/T3413—1994相比，主要变化如下：一增加了第3章术语和定义；
在第5章中修改了长期稳定性的要求；一在第5章中修改了机械环境适应性的要求；在第5章中增加了可靠性的要求；一在第9章中增加了贮存环境要求；-补充了对检验规则及标志、包装、运输、贮存的要求。GB/T3413—2008
本标准由中华人民共和国水利部提出并归口。本标准主要起草单位：水利部水文仪器及岩土工程仪器质量监督检验测试中心、国家电力公司南京电力自动化设备总厂、水利部南京水利水文自动化研究所。本标准参加起草单位：全国工业产品生产许可证办公室水文仪器及岩土工程仪器审查部。本标准主要起草人：彭鹤林、夏康、张德康。本标准所代替标准的历次版本发布情况为：-GB/T3413—1994。

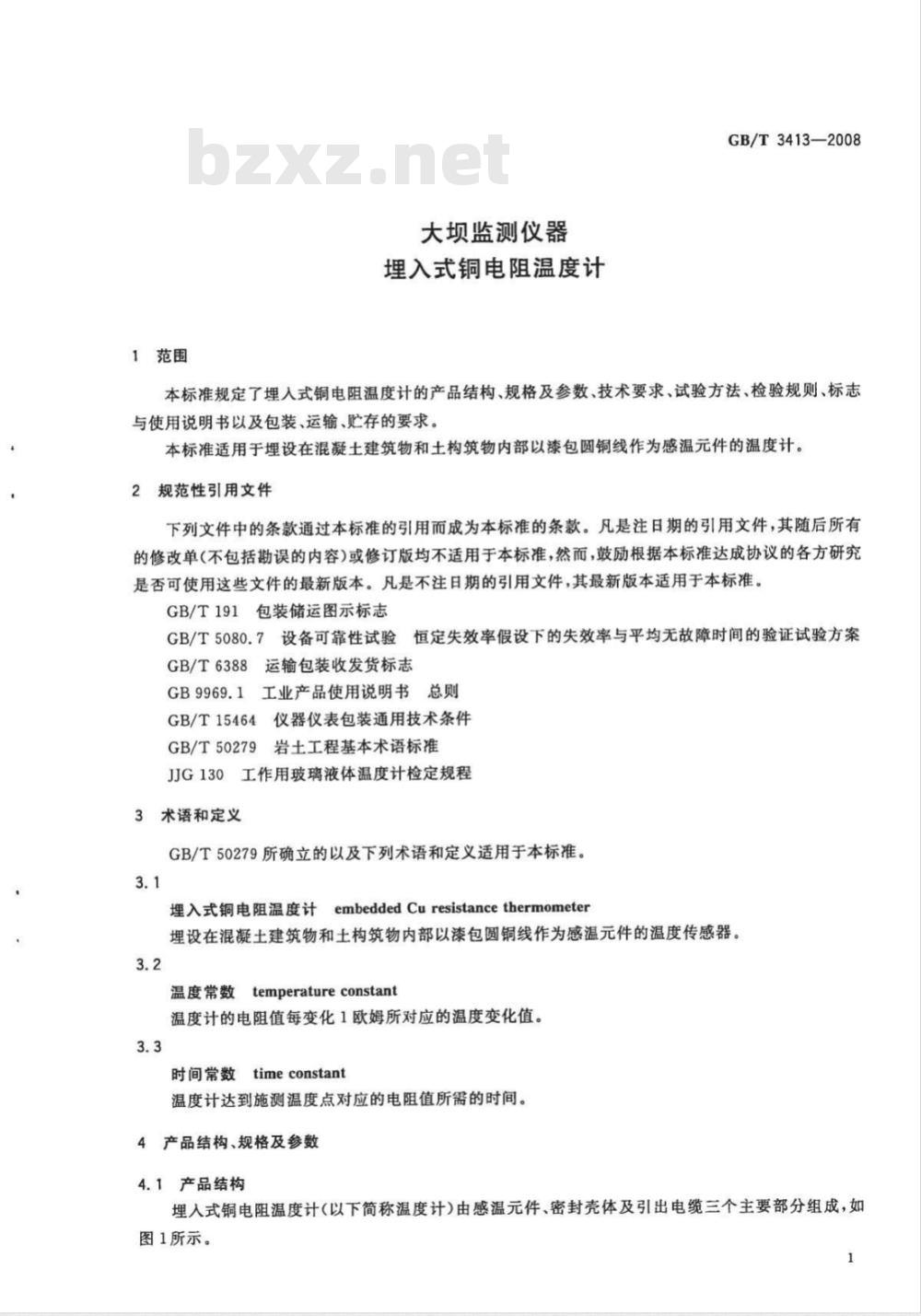

1范围
大坝监测仪器
埋入式铜电阻温度计
GB/T3413—2008下载标准就来标准下载网
本标准规定了埋入式铜电阻温度计的产品结构、规格及参数、技术要求、试验方法、检验规则、标志与使用说明书以及包装、运输、贮存的要求。本标准适用于埋设在混凝土建筑物和土构筑物内部以漆包圆铜线作为感温元件的温度计。2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB/T191包装储运图示标志
恒定失效率假设下的失效率与平均无故障时间的验证试验方案GB/T5080.7设备可靠性试验
GB/T6388运输包装收发货标志
GB9969.1工业产品使用说明书
仪器仪表包装通用技术条件
GB/T15464
GB/T50279
岩土工程基本术语标准
JJG130工作用玻璃液体温度计检定规程3术语和定义
GB/T50279所确立的以及下列术语和定义适用于本标准。3.1
埋入式铜电阻温度计embeddedCuresistancethermometer埋设在混凝土建筑物和土构筑物内部以漆包圆铜线作为感温元件的温度传感器。3.2
温度常数temperatureconstant
温度计的电阻值每变化1欧姆所对应的温度变化值。3.3
时间常数timeconstant
温度计达到施测温度点对应的电阻值所需的时间。4产品结构、规格及参数
4.1产品结构

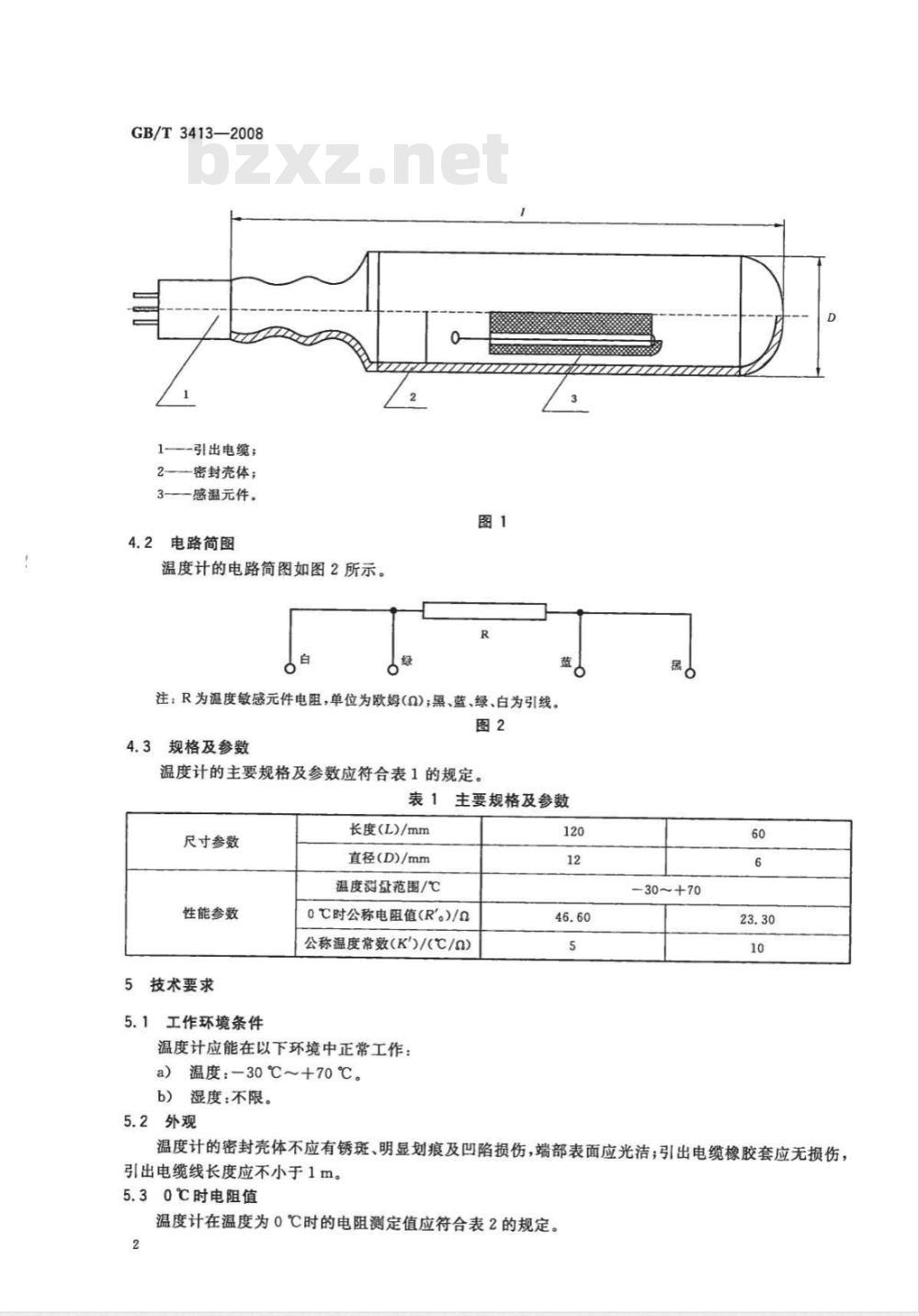

埋入式铜电阻温度计（以下简称温度计）由感温元件、密封壳体及引出电缆三个主要部分组成，如图1所示。
GB/T3413—2008
引出电缆：
2密封壳体；
一感温元件，
4.2电路简图
温度计的电路简图如图2所示。
注：R为温度敏感元件电阻，单位为欧姆（Q；黑、蓝、绿、白为引线。图2
4.3规格及参数
温度计的主要规格及参数应符合表1的规定。表1主要规格及参数
尺寸参数
性能参数
5技术要求
5.1工作环境条件
长度（L)/mm
直径（D)/mm
温度测量范围/℃
0℃时公称电阻值（R。)/α
公称温度常数(K)/(℃/α)
温度计应能在以下环境中正常工作：a）温度：-30℃~+70℃。
b）湿度：不限。
5.2外观
-30～+70
温度计的密封壳体不应有锈斑、明显划痕及凹陷损伤，端部表面应光洁；引出电缆橡胶套应无损伤，引出电缆线长度应不小于1m。

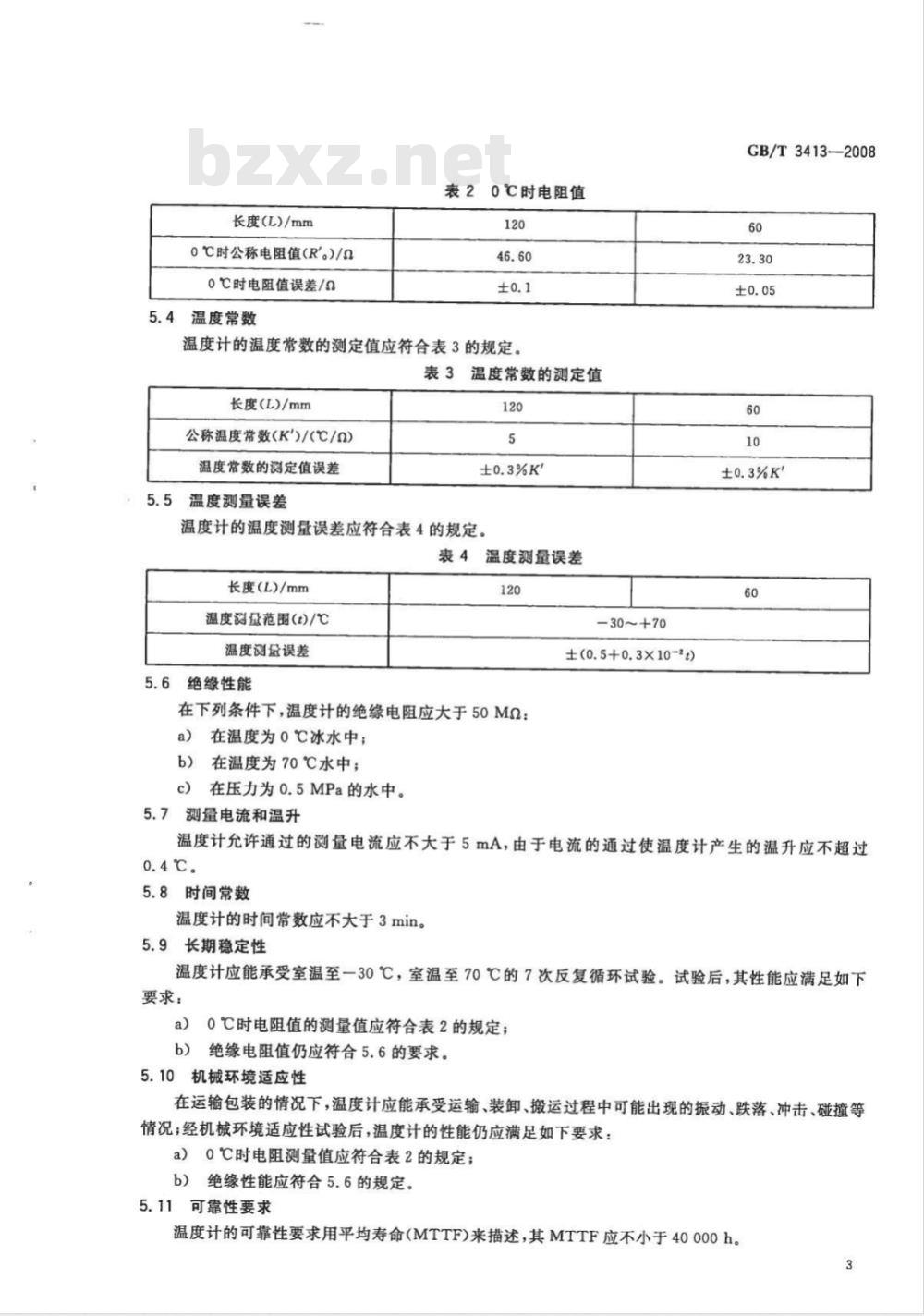

5.30℃时电阻值
温度计在温度为0℃时的电阻测定值应符合表2的规定。2
长度（L)/mm
0℃时公称电阻值（R。)/α
0℃时电阻值误差/
5.4温度常数
表20℃时电阻值
温度计的温度常数的测定值应符合表3的规定。表3温度常数的测定值
长度（L)/mm
公称温度常数(K)/(℃/Q)
温度常数的测定值误差
5.5温度测量误差
温度计的温度测量误差应符合表4的规定。表4温度测量误差
长度（L)/mm
温度测盘范围(t)/℃
温度测盘误差
5.6绝缘性能
-30～+70
±(0.5+0.3×10-*2)
在下列条件下，温度计的绝缘电阻应大于50MQ：在温度为0℃冰水中；
在温度为70℃水中；
在压力为0.5MPa的水中。
5.7测量电流和温升
GB/T3413—2008
温度计允许通过的测量电流应不大于5mA，由于电流的通过使温度计产生的温升应不超过o.4℃。
5.8时间常数
温度计的时间常数应不大于3min。5.9长期稳定性
温度计应能承受室温至一30℃，室温至70℃的7次反复循环试验。试验后，其性能应满足如下要求：
0℃时电阻值的测量值应符合表2的规定；a）
绝缘电阻值仍应符合5.6的要求。b）
5.10机械环境适应性
在运输包装的情况下，温度计应能承受运输、装卸、搬运过程中可能出现的振动、跌落、冲击、碰撞等情况；经机械环境适应性试验后，温度计的性能仍应满足如下要求：a）0℃时电阻测量值应符合表2的规定；b）绝缘性能应符合5.6的规定。5.11可靠性要求
温度计的可靠性要求用平均寿命(MTTF)来描述，其MTTF应不小于40000h。3
GB/T3413—2008
6试验方法
主要试验设备
主要试验设备如下：
a）二等标准水银温度计；
电阻比电桥；
恒温水浴；
恒流源；
冰点槽；
秒表；
高低温湿热试验箱；
100V绝缘电阻表；
i）电动振动系统；
i）跌落试验台。
6.2试验条件
6.2.1参比试验大气条件
参比试验大气条件如下：
a）温度：18℃~22℃；
b）相对湿度：60%~75%；
c）大气压力：86kPa～106kPa。6.2.2正常试验大气条件
正常试验大气条件如下：
温度：15℃～35℃（在每项试验期间，允许的温度变化每小时不大于1℃)；a)
b）相对湿度：不大于85%；
e）大气压力：86kPa106kPa。
6.3试验方法
6.3.1外观
目测检查，结果应符合5.2的要求。6.3.20℃时电阻值
参照JJG130的有关规定进行检测，结果应符合5.3的要求。6.3.3温度常数
参照JJG130的有关规定进行检测，按最小二乘法所求得的温度常数与公称温度常数K'之间的差值不应超过5.4的规定。
6.3.4温度测量误差
可结合6.3.3同时进行，在-30℃、-15℃、0℃、15℃（选做）、35℃、70℃几个温度点附近各选择一个测试点，测出的实际温度t与按式(1)算出的温度t之间的差值应符合5.5的规定。=K'(R,-R。)
式中：
R,——测试温度为t℃时实测电阻值，单位为欧姆(Q)；K—一公称温度常数，单位为摄氏度每欧姆（℃/α)；—0℃时公称电阻值，单位为欧姆(a)。R
....（1)
6.3.5绝缘性能
GB/T3413—2008
温度计在5.6规定的各项试验条件下，分别进行历时0.5h的试验，然后用100V绝缘电阻表测量电缆芯线与密封壳体之间的绝缘电阻，其值应满足5.6的要求。6.3.6测量电流和温升
将温度计埋入冰水中并使其感温元件通过1mA电流，待热稳定后测得电阻值R；然后使感温元件通过5mA的电流，再待热稳定后测得电阻值R2。按式（2)计算额定电流下的温升△t：式中K=5*/(53-1)=1.04。
结果应满足5.7的要求。
6.3.7时间常数
At=K(R2-R)K
将温度计插人温度为70℃的恒温水浴中，待电阻值稳定后，测出电阻值R3；再将温度计插入温度为室温的恒温水浴中，待电阻值稳定后，测出电阻值R；之后迅速将温度计从室温的恒温水浴中抽出并插入70℃的恒温水浴中，与此同时开动秒表。在温度计的电阻值达到下式所示的R值时，撤停秒表，所测时间即为温度计的时间常数，结果应满足5.8的要求。6.3.8长期稳定性
R=R+0.632(R,-R)
（3）
6.3.8.1将温度计置于恒温箱内，逐渐升温至70℃士3℃，恒温4h，然后冷却至室温，保持8h。如此循环7个周期，其性能应满足5.9的要求。6.3.8.2将温度计置于恒温箱内，逐渐降温至一30℃士3℃，恒温4h，然后回升至室温，保持8h。如此循环7个周期，其性能应满足5.9的要求。6.3.9机械环境适应性
6.3.9.1振动
在包装状态下，设置振动系统的扫频振动频率为10Hz150Hz～10Hz，扫频速度为1倍频程/min，加速度为2g，对温度计进行循环3个周期/单轴振动试验。试验后应能满足5.10的要求。6.3.9.2自由跌落（选做）
在包装状态下，设置自由跌落机的跌落高度为300mm，将温度计自由跌落在平滑、坚硬的混凝土面或钢质面上，共进行3次跌落试验。试验后应能满足5.10的要求。6.3.10可靠性要求
当有试验要求时，按GB/T5080.7的试验方法进行试验。7检验规则
温度计的检验分出厂检验和型式检验两种。7.1出厂检验
7.1.1温度计应逐支进行出厂检验。7.1.2出厂检验应按5.2～5.6的规定分别进行检验，检验结果应保存完整。7.1.3温度计经检验合格并签发产品合格证后方能出厂。7.2型式检验
7.2.1温度计当出现下列情况之一时，应进行型式检验：a）
新产品试制、定型鉴定或老产品转厂生产时；正式生产后，在结构、材料、工艺有较大改变、可能影响产品性能时；b）
c）正式生产后，产品已连续生产三年以上时；GB/T3413—2008
d）产品停产二年以上又恢复生产时；e）产品出厂检验结果与上次型式检验结果有较大差异时；f）国家质量监督机构提出进行型式检验要求时。7.2.2型式检验应按6.3规定的全部试验项目（设备可靠性试验除外）进行全性能检验。型式检验的样品应从经出厂检验合格的产品中随机抽取，样品数不应少于三支，若产品总数少于三支，则应全检。
7.2.3可靠性试验为非型式检验项目，可通过专项试验进行，也可以在运行或鉴定移交时进行统计。7.2.4检验结果的评定：在型式检验中有两支以上（包括两支）不合格时，则应判该批产品不合格。有一支不合格时，则应加倍抽取该产品进行扩大抽样检验。仍有不合格时，则应判该批产品为不合格；若加倍抽样产品全部合格，则该批产品应判为合格。8标志、使用说明书
8.1标志
8.1.1产品标志
温度计上应在其显著部位标注产品型号及出厂编号等内容。8.1.2包装标志
在温度计的包装箱适当位置，应标有显著、牢固的包装标志，内容包括：a）名称及型号、规格；
b）数量；
箱体尺寸（mm）；
净重或毛重(kg)；
运输作业安全标志；
到站（港）及收货单位；
发站（港）及发货单位；
国家工业产品生产许可证标志及编号。h）
8.1.3包装储运图示和收发货标志温度计的包装储运图示和收发货标志，应按照GB/T191和GB/T6388的有关规定正确选用。8.2使用说明书
温度计的使用说明书内容应符合GB9969.1的规定。9包装、运输、贮存
9.1包装
9.1.1温度计的包装应符合牢固、美观和经济的要求，应做到结构合理、紧凑、防护可靠，在正常储运、装卸条件下，应保证设备不致因包装不善而引起设备损坏、散失、锈蚀、长霉和降低准确度等。9.1.2产品包装时，周围环境及包装箱内应清洁、干燥、无有害气体、无异物。9.1.3产品的防震、防潮、防尘等防护包装按GB/T15464中的有关规定进行。9.1.4随机文件应齐全，文件清单如下：a）装箱单；
产品出厂合格证明书；
c）产品使用说明书；
出厂前的检验测试文件（如产品检验卡片等）；d)
GB/T3413—2008
e）产品技术条件规定的其他文件。5随机文件应装人塑料袋中，并放置在包装箱内，若产品分装数箱，则随机文件应放在主件箱内。9.1.5
包装好的温度计应能适应各种运输方式。3贮存
包装状态下的温度计应能在下列条件下贮存：温度：-40℃~60℃；
相对湿度：不大于85%；
长期贮存状态下的温度计，其贮存场所应选择通风、干燥的室内，附近应无酸性、碱性及其他腐蚀性物质存在。
