悬挂式永磁除铁器
Suspensionpermanentmagneticseparator2006-11-27发布
2007-05-01实施
中华人民共和国国家发展和改革委员会发布前言
规范性引用文件，
产品分类
型号..…
3.3基本参数，
4技术要求.
试验方法
检验规则
标志、包装、运输和贮存
JB/T8711—2006

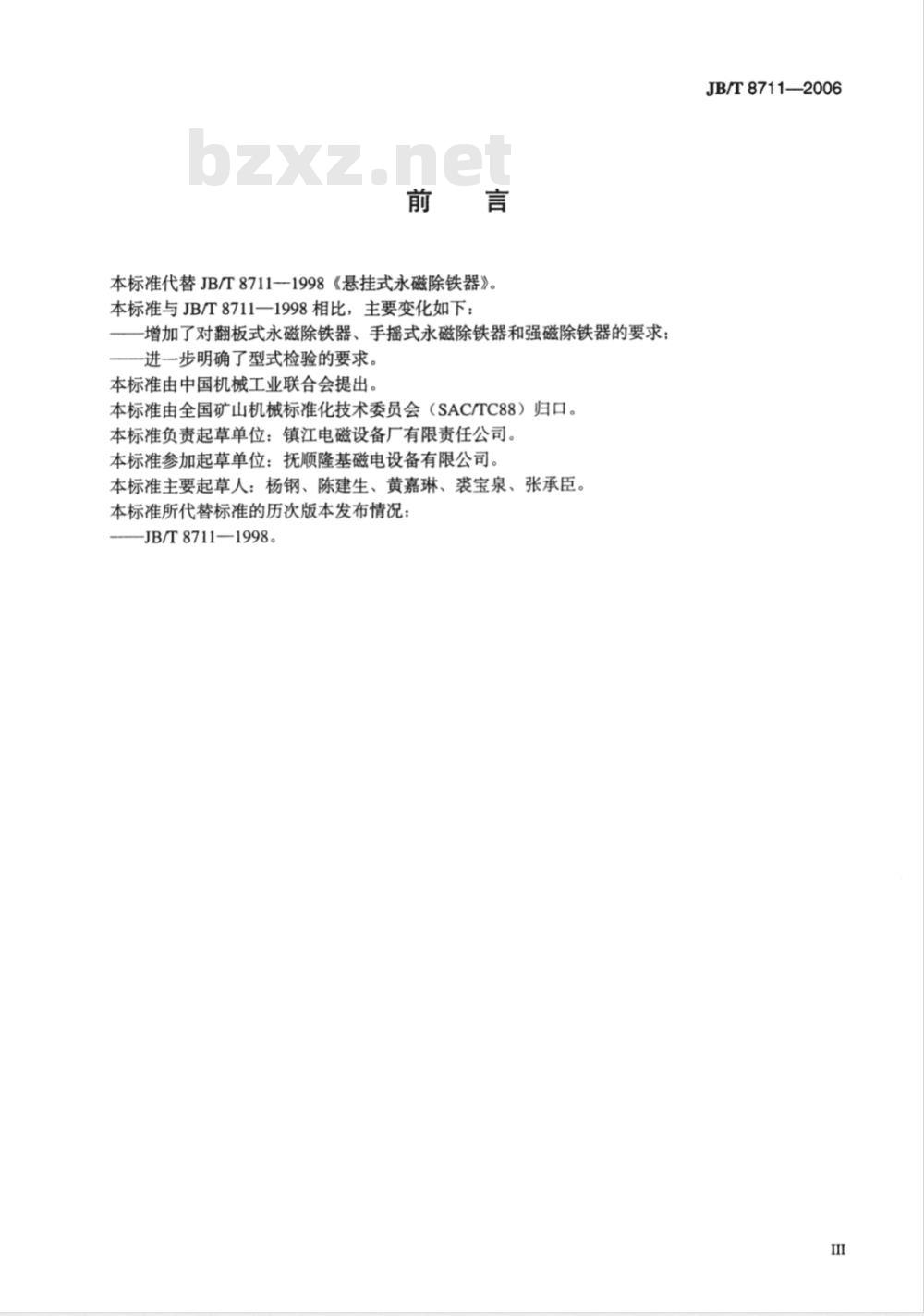

本标准代替JB/T8711-1998《悬挂式永磁除铁器》。本标准与JB/T8711一1998相比，主要变化如下：一增加了对翻板式永磁除铁器、手摇式永磁除铁器和强磁除铁器的要求；一进一步明确了型式检验的要求。本标准由中国机械工业联合会提出。本标准由全国矿山机械标准化技术委员会（SAC/TC88）归口。本标准负责起草单位：镇江电磁设备厂有限责任公司。本标准参加起草单位：抚顺隆基磁电设备有限公司。本标准主要起草人：杨钢、陈建生、黄嘉琳、裘宝泉、张承臣、本标准所代替标准的历次版本发布情况：-JB/T8711—1998。
JB/T8711-2006

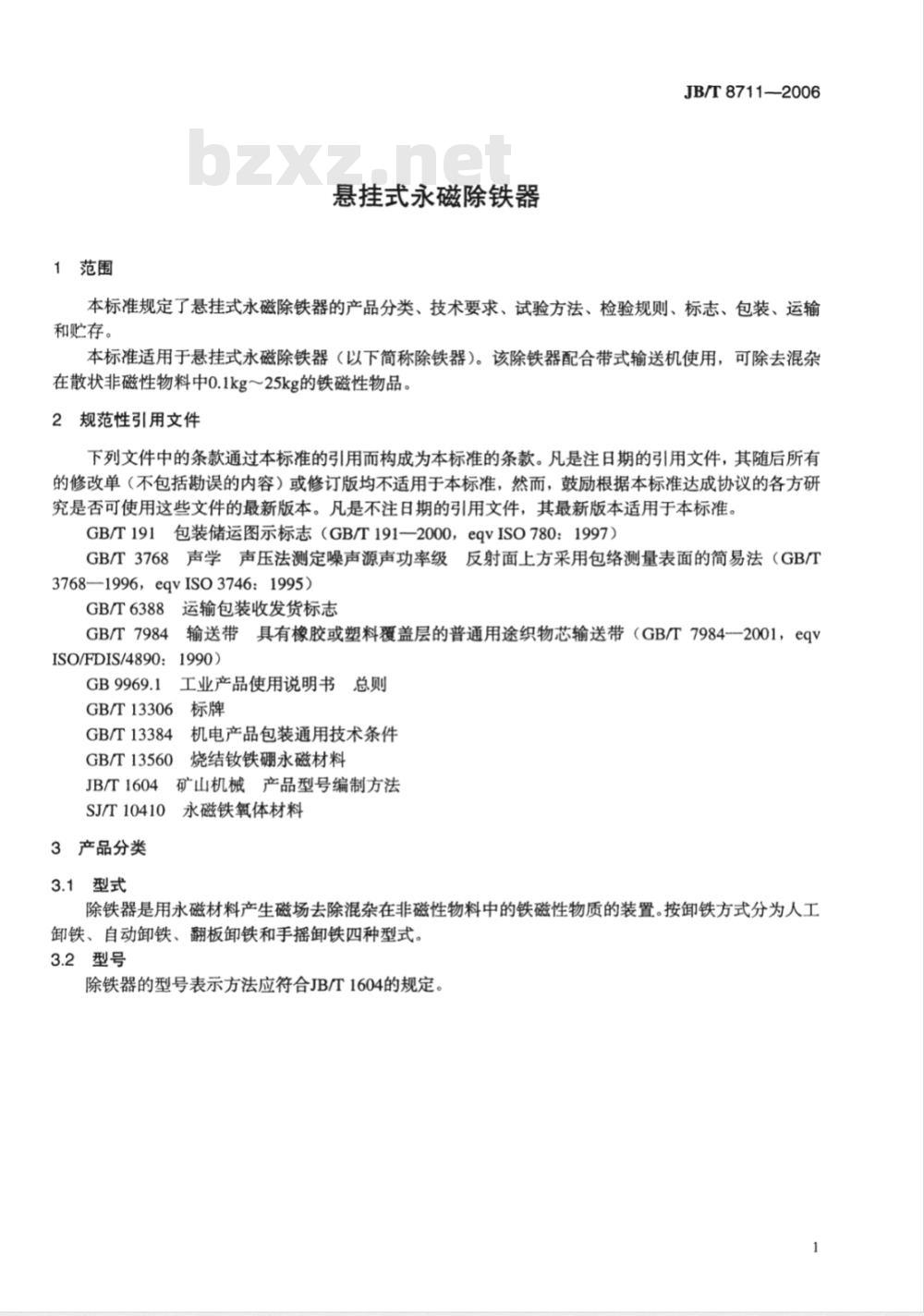

1范围
悬挂式永磁除铁器
JB/T8711—2006
本标准规定了悬挂式永磁除铁器的产品分类、技术要求、试验方法、检验规则、标志、包装、运输和贮存。
本标准适用于悬挂式永磁除铁器（以下简称除铁器）。该除铁器配合带式输送机使用，可除去混杂在散状非磁性物料中0.1kg25kg的铁磁性物品。2规范性引用文件
下列文件中的条款通过本标准的引用而构成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB/T191包装储运图示标志（GB/T191—2000，eqVISO780：1997）GB/T3768声学声压法测定噪声源声功率级反射面上方采用包络测量表面的简易法（GB/T3768—1996，eqvISO3746：1995）GB/T6388运输包装收发货标志
GB/T7984
输送带具有橡胶或塑料覆盖层的普通用途织物芯输送带（GB/T7984--2001，eqVISO/FDIS/4890：1990）
工业产品使用说明书
5标牌
GB/T13306
GB/T13384
GB/T13560
JB/T1604
机电产品包装通用技术条件
烧结铁硼永磁材料
矿山机械产品型号编制方法
SJ/T10410永磁铁氧体材料
3产品分类
3.1型式
除铁器是用永磁材料产生磁场去除混杂在非磁性物料中的铁磁性物质的装置。按卸铁方式分为人工卸铁、自动卸铁、翻板卸铁和手摇卸铁四种型式。3.2型号
除铁器的型号表示方法应符合JB/T1604的规定JB/T8711—2006
基本参数
强磁除铁器磁感应强度代号，普通型不标注G=I表示磁感应强度为90mT
G=II表示磁感应强度为120mT
G=IⅢI表示磁感应强度为150mT
适用输送机带宽，单位为dm
特征代号：B为人工卸铁式；D为自动卸铁式：F为翻板卸铁式；P为手摇卸铁式。永磁式
除铁器
其他洗选设备

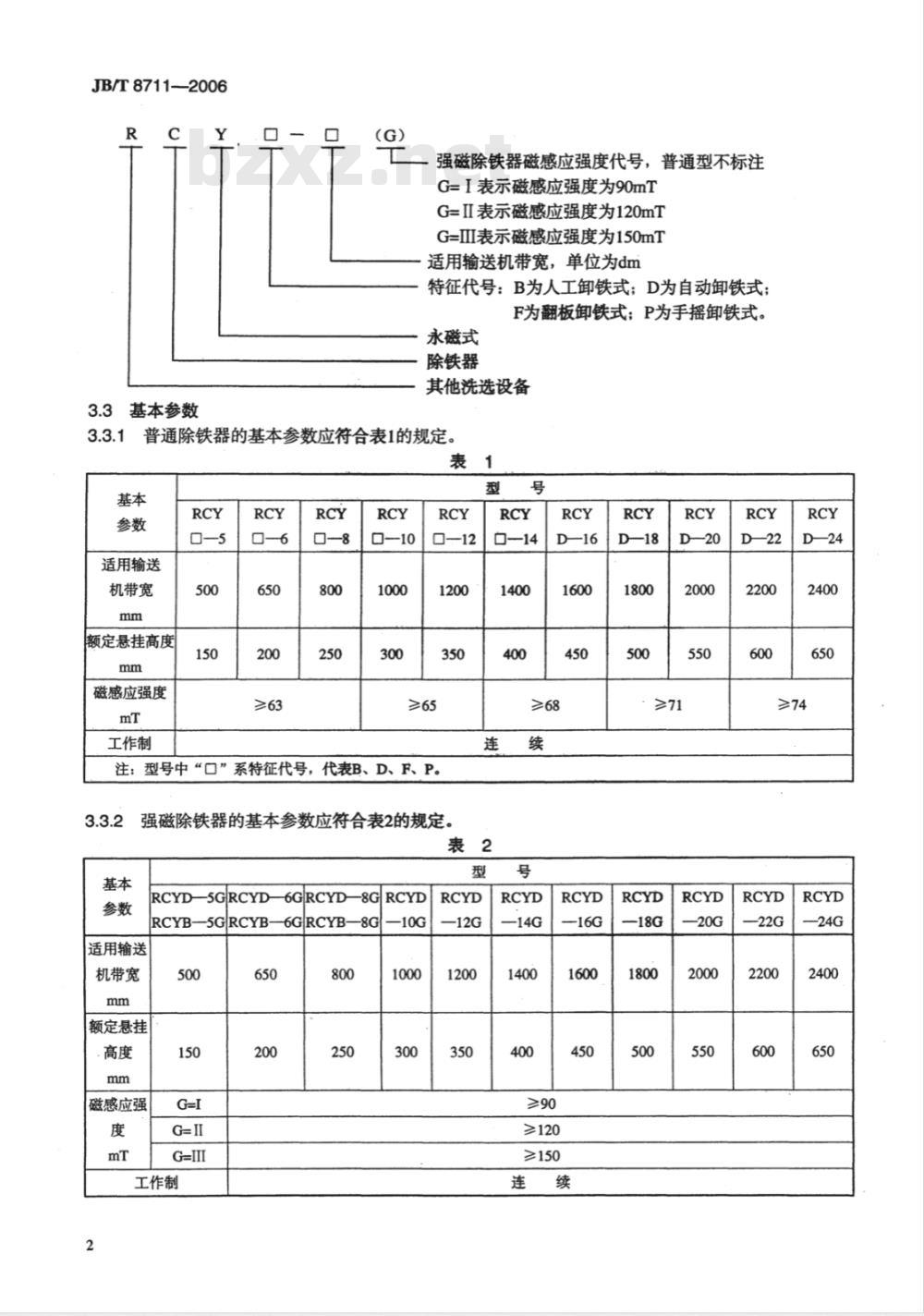

普通除铁器的基本参数应符合表1的规定。表1
适用输送
机带宽
额定悬挂高度
磁感应强度
工作制
口—12
注：型号中“□”系特征代号，代表B、D、F、P。3.3.2
强磁除铁器的基本参数应符合表2的规定型
口—14
RCYD-5GRCYD—6GRCYD—8GRCYD
RCYB—5GRCYB—6GRCYB—8G
适用输送
机带宽
额定悬挂
磁感应强
工作制
≥120
≥150
D—-18
D—22
D—24
—22G
4技术要求
4.1除铁器应符合本标准的要求，并按照经规定程序批准的图样和技术文件制造。4.2除铁器应能在下列条件下可靠地工作：a）海拔不超过2500m；
b）环境温度为一25℃～50℃；
c）空气的相对湿度不大于90%（温度为25℃时）：d）在没有雨雪侵袭的地方；
e）周围介质无爆炸危险，且无足以腐蚀金属的气体和尘埃。4.3自动卸铁式除铁器的运转部位应转动灵活，运转平稳，各密封处不得漏油。4.4手摇式除铁器卸铁摇把应转动灵活，无卡阻现象。4.5翻板式除铁器的行程开关应可靠，保证卸铁时将磁系翻转约90°。JB/T8711—2006
4.6铁氧体永磁磁块应符合SJ/T10410的规定，钕铁硼永磁材料应符合GB/T13560的规定。4.7
钕铁硼磁系应采取防腐保护措施，防止接触空气。4.8普通除铁器的吸铁能力应符合表3规定的最小吸引高度，强磁除铁器的吸铁能力应符合表4规定的最小吸引高度。
最小吸
引高度
口—5
最小吸G=I
引高度G=II
口—6
口-10
口—12
RCYD—5G RCYD—6GRCYD—8G
RCYB—8G
RCYB-5G
RCYB-—6G
4.9除铁器悬挂装置的破断载荷不应低于除铁器本体重量的8倍。4.10
）除铁器的传动带应符合GB/T7984的规定。4.11
除铁器的噪声不应超过85dB（A）。RCYD
—20G
4.12除铁器外露非加工金属零件的表面涂漆应均匀，不得有脱落、剥落、裂纹和流痕等缺陷。5试验方法
5.1磁感应强度用精度不低于2.5级的特斯拉计，在距离为额定悬挂高度处对应磁极几何中心位置进行测量。
5.2除铁器进行不少于2h的空运转试验检测4.3。5.3手摇式除铁器、翻板式除铁器用M36X120的螺栓作为试样，在额定悬挂高度反复吸铁、卸铁三次检验4.4和4.5。
5.4用M16×50的螺栓作为试样检验吸铁能力。5.5噪声按GB/T3768的规定检验。3
JB/T8711—2006
6检验规则
6.1每台除铁器须经制造厂质量检验部门检验合格后方可出厂，出厂时应附有证明产品质量合格的文件。
6.2每台除铁器均应进行出厂检验，出厂检验磁感应强度及4.3、4.8和4.12，手摇式除铁器和翻板式除铁器还应分别检验4.4和4.5。
6.3有下列情况之一时，除铁器应进行型式检验：a）新产品投产前或老产品转厂生产时；b）当结构、工艺或材料有重大改变，可能影响产品性能时：c）正常生产的产品每隔三年；
d）产品停产一年以上恢复生产时；e）出厂检验结果与上次型式检验有较大差异时：f）国家质量监督机构提出型式检验要求时。6.4型式检验应符合本标准的所有要求。6.5型式检验应从出厂检验合格的产品中随机抽取一台进行，如检验不合格应加倍进行抽检，若仍不合格则判定型式检验不合格。
7标志、包装、运输和存
7.1除铁器应在明显而适当的位置固定产品标牌，其标牌型式与尺寸应符合GB/T13306的规定，并标明下列内容：
a）制造厂名称和地址；
b）产品名称及型号；
c）主要技术参数；
d）出厂编号；
e）制造日期。
强磁除铁器主机上应有警示标志。7.2除铁器外露加工表面应涂防锈脂，其防腐期不应少于一年。7.3除铁器应采用封闭包装，包装应符合GB/T13384的要求。包装箱应坚固耐震、通风防雨，并符合陆路和水路运输要求。适用输送机带宽1.2m以上的自动卸铁式除铁器本体可裸装。7.4除铁器的包装标志应符合GB/T191和GB/T6388的规定。7.5除铁器应随机附带下列技术文件：a）产品装箱清单；
b）产品质量合格证明文件；
c）产品使用说明书。
7.6除铁器的使用说明书应符合GB9969.1的规定。7.7除铁器应贮存在干燥的库房中。7.8除铁器每存放一年应进行一次养护。4
