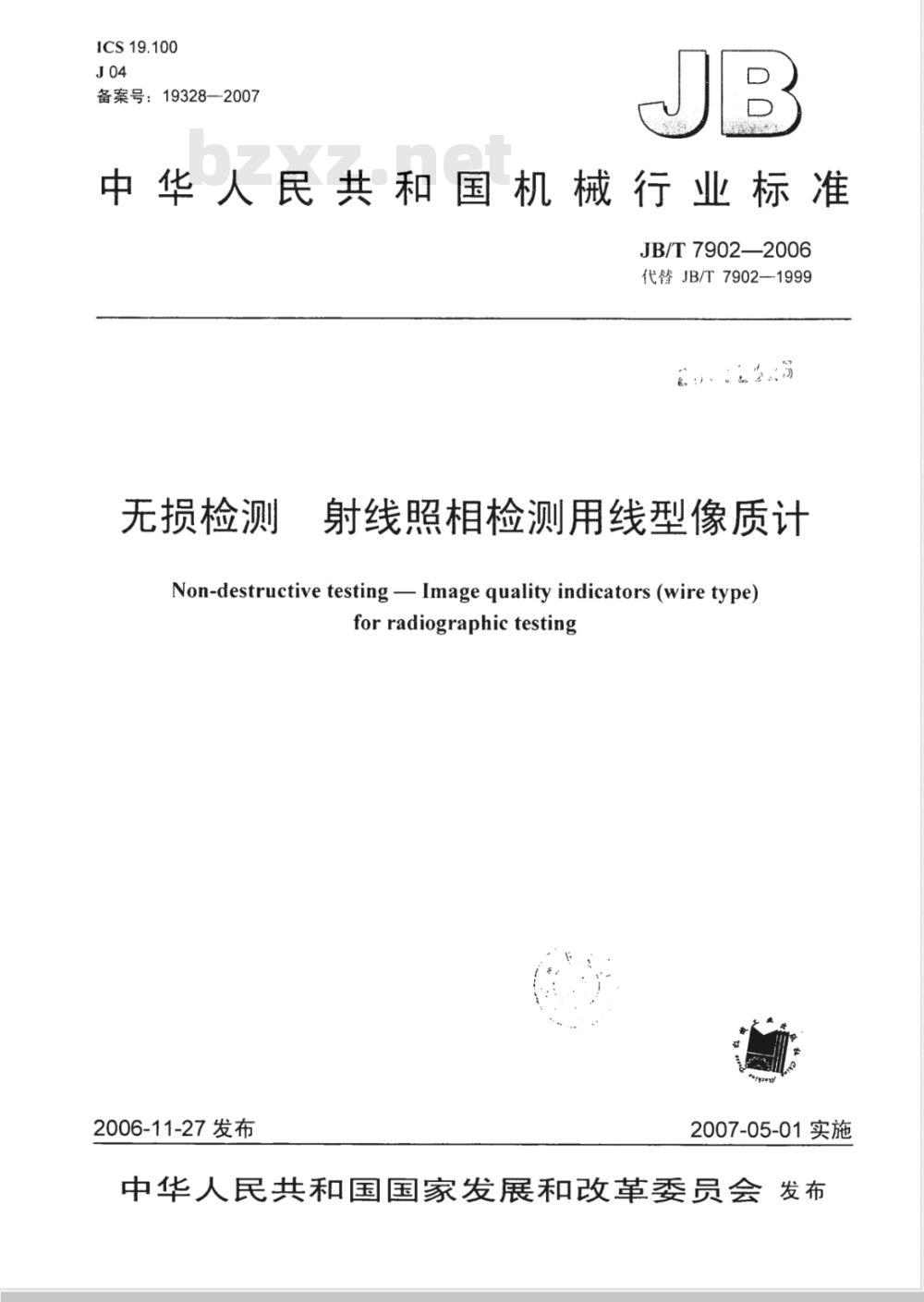

【机械行业标准(JB)】 无损检测 射线照相检测用线型像质计

ICS 19.100
备案号：19328—2007
中华人民共和国机械行业标准
JB/T7902—2006
代替JB/T7902—1999
无损检测
射线照相检测用线型像质计
Non-destructive testing - Image quality indicators (wire type)for radiographic testing
2006-11-27发布
2007-05-01实施

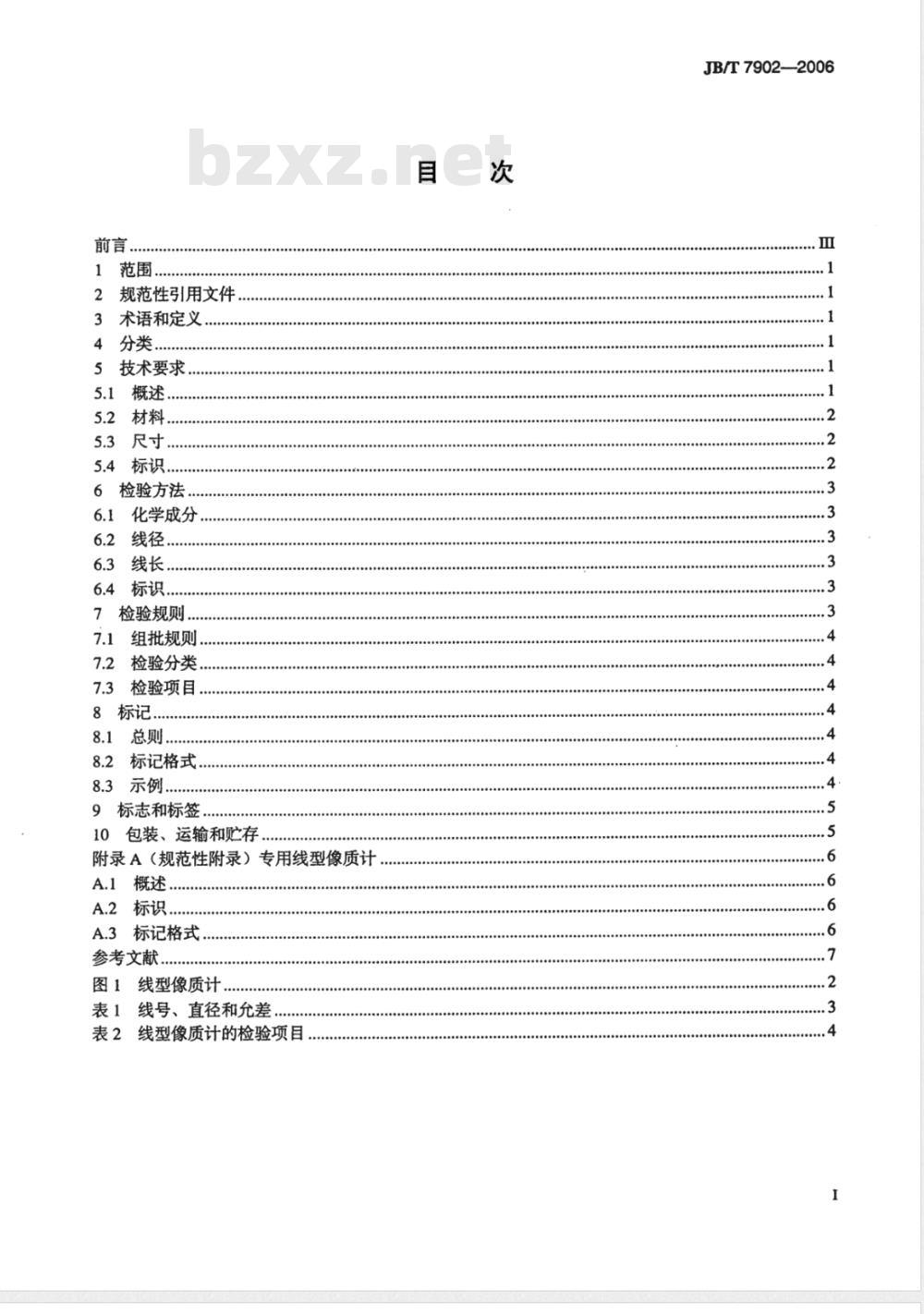

中华人民共和国国家发展和改革委员会发布前言
规范性引用文件
术语和定义
技术要求
概述，
尺寸.…
5.4标识.
6检验方法
化学成分，
线径：
6.4标识.
7检验规则，
组批规则。
检验分类，
检验项目
8标记．
标记格式
9标志和标签
10包装、运输和贮存
附录A（规范性附录）专用线型像质计A.1概述.
A.2标识.
A.3标记格式
参考文献．
图1线型像质计
表．线号、直径和允差.
表2线型像质计的检验项目
JB/T7902—2006
JB/T7902-2006

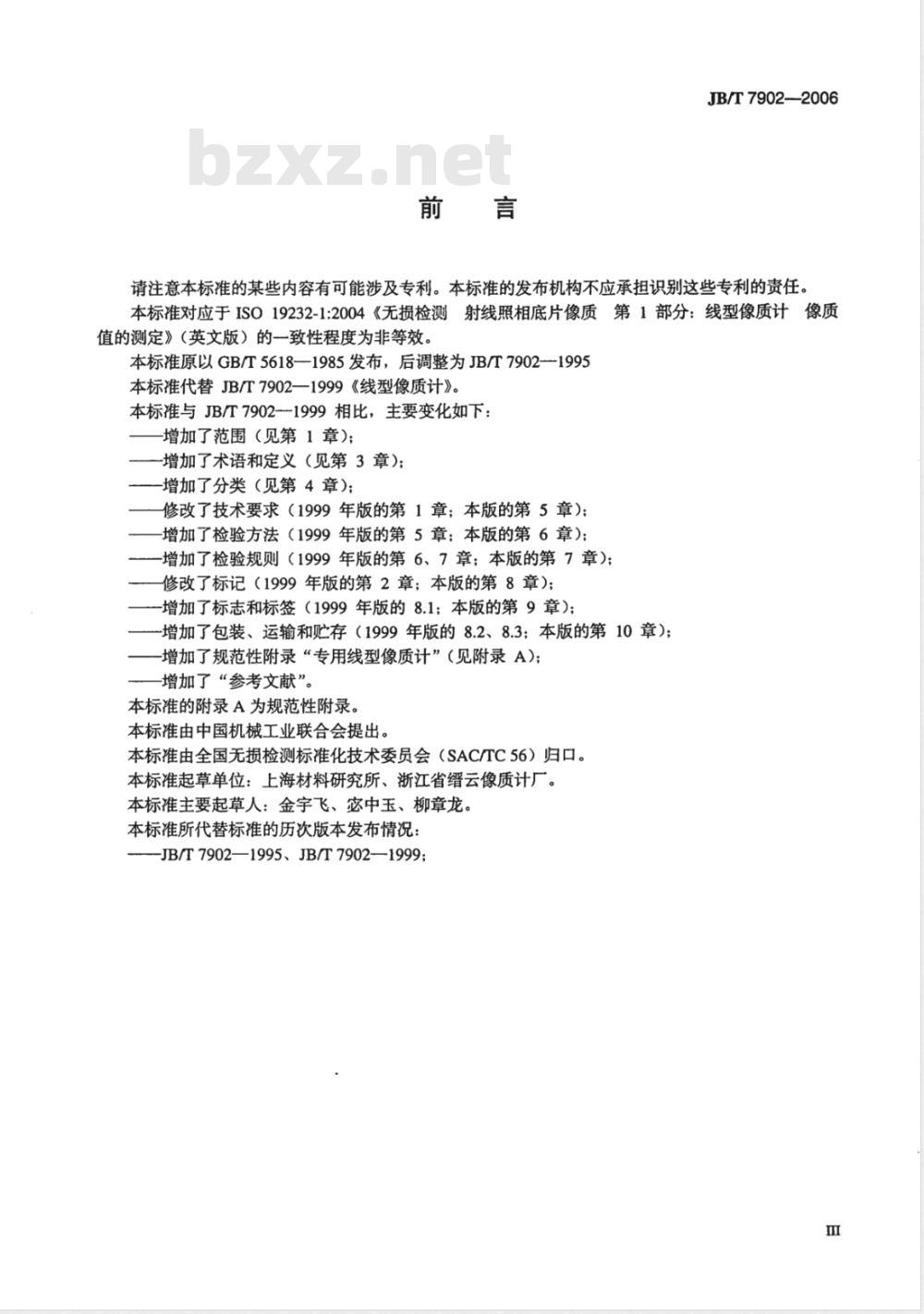

请注意本标准的某些内容有可能涉及专利。本标准的发布机构不应承担识别这些专利的责任。本标准对应于ISO19232-1:2004《无损检测射线照相底片像质第1部分：线型像质计像质值的测定》（英文版）的一致性程度为非等效。本标准原以GB/T5618—1985发布，后调整为JB/T7902—1995本标准代替JB/T7902—1999《线型像质计》。本标准与JB/T7902一1999相比，主要变化如下：增加了范围（见第1章）；
-增加了术语和定义（见第3章）；-增加了分类（见第4章）；
修改了技术要求（1999年版的第1章；本版的第5章）；增加了检验方法（1999年版的第5章；本版的第6章）：-增加了检验规则（1999年版的第6、7章；本版的第7章）；修改了标记（1999年版的第2章；本版的第8章）；-增加了标志和标签（1999年版的8.1；本版的第9章）；-增加了包装、运输和贮存（1999年版的8.2、8.3；本版的第10章）；增加了规范性附录“专用线型像质计”（见附录A）；增加了“参考文献”。
本标准的附录A为规范性附录。
本标准由中国机械工业联合会提出。本标准由全国无损检测标准化技术委员会（SAC/TC56）归口。本标准起草单位：上海材料研究所、浙江省缙云像质计厂。本标准主要起草人：金宇飞、宓中玉、柳章龙。本标准所代替标准的历次版本发布情况：-JB/T7902—1995、JB/T7902—1999m

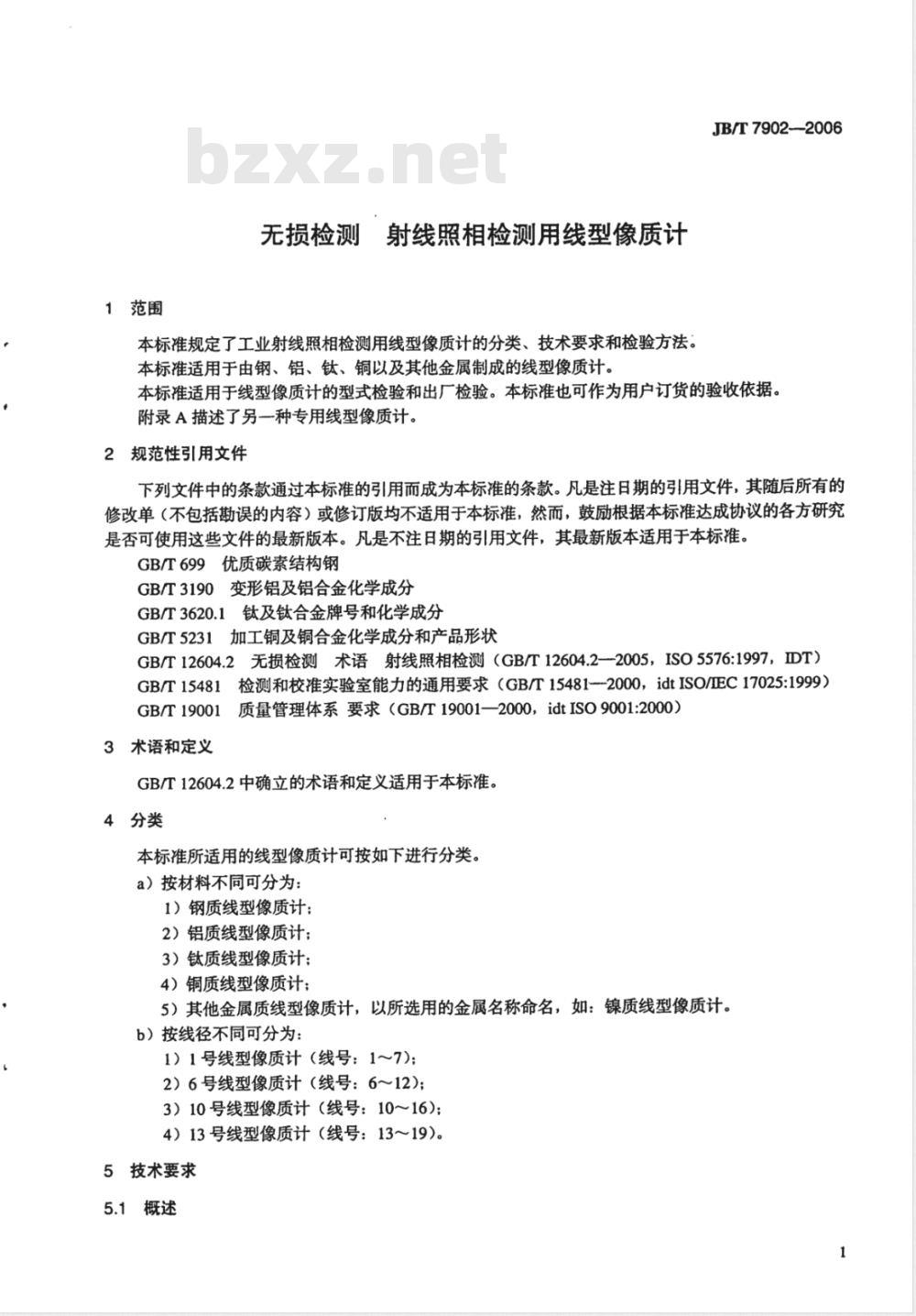

1范围
无损检测射线照相检测用线型像质计本标准规定了工业射线照相检测用线型像质计的分类、技术要求和检验方法。本标准适用于由钢、铝、钛、铜以及其他金属制成的线型像质计。JB/T7902-—2006
本标准适用于线型像质计的型式检验和出厂检验。本标准也可作为用户订货的验收依据。附录A描述了另一种专用线型像质计。2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标推。GB/T699优质碳素结构钢
GB/T3190变形铝及铝合金化学成分GB/T3620.1钛及钛合金牌号和化学成分GB/T5231加工铜及铜合金化学成分和产品形状GB/T12604.2无损检测术语射线照相检测（GB/T12604.2—2005，ISO5576:1997，DT）GB/T15481检测和校推实验室能力的通用要求（GB/T15481--2000，idtISO/IEC17025:1999）GB/T19001质量管理体系要求（GB/T19001—2000，idtISO9001:2000）3术语和定义
GB/T12604.2中确立的术语和定义适用于本标准。4分类
本标准所适用的线型像质计可按如下进行分类。a）按材料不同可分为：
1）钢质线型像质计：bzxz.net
2）铝质线型像质计；
3）钛质线型像质计；
4）铜质线型像质计；
5）其他金属质线型像质计，以所选用的金属名称命名，如：镍质线型像质计。b）按线径不同可分为：
1）1号线型像质计（线号：1～7)；2）6号线型像质计（线号：6～12）；3）10号线型像质计（线号：10～16)；4）13号线型像质计（线号：13～19）。5技术要求
5.1概述
JB/T7902—2006
线型像质计系统是由19根不同直径的一系列金属线构成，表1规定了线号、线径和允差。该系列的线分为四组，每组含有线号相连的七根线，即：1～7、6～12、10～16和13～19。每一像质计所含有的7根线相互间平行放置。所选用的包覆材料宜是非吸收性的。图1为一种型式的线型像质计示意图。线的长度：
（中心线）线距；
标识的位置。
图1线型像质计
5.2材料
一种型式线型像质计内含的所有线应为同一金属材料，其化学成分应符合如下要求：a）钢：符合GB/T699的60～85碳素钢；b）铝：符合GB/T3190的工业纯铝，其中铝含量不小于98%；c）钛：符合GB/T3620.1的工业纯钛；d）铜：符合GB/T5231的纯铜；
e）其他金属：其化学成分由合同各方约定。5.3尺寸
表1给出了线型像质计系统所有的19根金属线的直径值。线的长度1分别为10mm、25mm或50mm。5.4标识
5.4.1一种型式像质计的标识由最大直径的线号、线的材料和标准代号组成，如：10FEJB
其中：
10—线的最大直径为10号：
线的材料为钢；
JB——符合本标准。
5.4.2标识中的线号应放置在最大直径线的-侧。5.4.3像质计的标识能在射线照相底片上成像，但在观察射线照相底片时标识的图像不宜十分显眼。标识所用材料的吸收性不宜大于最大直径线的2倍。2
6检验方法
像质计内含的线
表1线号、直径和允差
金属线
标称线径
JB/T7902-2006
（中心线）
线距a
6.1化学成分
应在每批金属线中，任选一处抽取样品，并根据不同的材料按适当的方法测定（见GB/T223、GB/T4698、GB/T5121或GB/T6987)。
出厂检验可在线型像质计加工之前进行。6.2线径
应在每批金属线中，任意抽取共10%的金属线段（每根金属线段长为10mm、25mm或50mm），在每根金属线段上适当选取上、中、下三处作为测定点，并在每个测定点上至少沿三个不同截面方向，采用准确度优于土0.001mm的适当方法测定。出厂检验可在线型像质计加工之前进行。6.3线长
6.3.1型式检验应采用准确度优于土0.1mm的适当方法测定。6.3.2出厂检验应在每批线型像质计产品中抽取10%的产品，采用准确度优于土0.1mm的适当方法测定；其余的产品可用准确度优于土1mm的适当方法测定。6.4标识
采用目视方法检验。
7检验规则
JB/T7902—2006
7.1组批规则
7.1.1金属线
每批由同一炉号、且在同一加工状态下制成的同一线径的金属材料数量组成。7.1.2线型像质计
每批由每件线型像质计单独组成。7.2检验分类
7.2.1型式检验
下列之一情况时，宜进行型式检验：a）新生产、转产或停产后复产时；b）材料或工艺改变时：
c）合同规定时：
d）上次型式检验已超过六个月时。线型像质计的型式检验应由取得GB/T15481认可的具有线型像质计型式检验检测项目的实验室进行1。型式检验实验室应出具一份执行本标准的检验报告。7.2.2出厂检验（或批量检验）
线型像质计的制造商应对每批线型像质计产品进行出厂检验，并出具一份执行本标准的检验证书。出厂检验应由质量体系予以限定和保证。该体系宜符合GB/T19001/ISO9001的要求。7.3检验项目
线型像质计的检验项目见表2。
线型像质计的检验项目
8标记
8.1总则
检验项目
化学成分
应在每个线型像质计产品上印有标准化项目标记。8.2标记格式
检验方法依据章条
线型像质计标准化项目标记的格式可以是如下任一种：a）“线型像质计JB/T7902-最大直径线号-金属符号-线长”；b）“JB/T7902-最大直径线号-金属符号-线长”；c）“线型像质计-最大直径线号-金属符号-线长”。标记中各要素的含义如下：
最大直径线号一线型像质计中最大直径线的线号，用数字表示：金属符号
技术要求依据章条
线的材料，用英文字母表示，即：钢为FE、铝为AL、钛为TI、铜为CU；线长一线的长度，用数字表示，单位为mm（省略不标注）。8.3示例
以符合JB/T7902，最大线径为6号，线长为25mm的钢质线型像质计产品为例，其标记为：1）相关的实验室名录可以从全国无损检测标准化技术委员会秘书处获得（http://www.chinandt.org.cn）。4
标记中各要素的含义如下：
6最大直径线为6号：
FE—线的材料为钢；
25线长为25mm。
9标志和标签
线型像质计JB/T7902-6-FE-25
线型像质计的标志或标签应至少包含：9.1
a）制造商名称、商标或识别标志、详细地址：b）产品名称、型号和规格、产品标准编号、产地：c）可追溯的产品编号或批号。
9.2标志或标签应出现在包装上。包装、运输和贮存
10.1制造商应在包装上说明运输和贮存的要求，以避免线型像质计受损。10.2产品交付时的随行文件应包含：a）产品合格证；
b）产品使用说明书；
c）型式检验报告（合同规定时）；d）出厂检验证书（合同规定时）。JB/T7902—2006
JB/T7902-—2006
A.1概述
附录A
（规范性附录）
专用线型像质计
本附录所适用的是一种专用线型像质计，通常由不大于七根的线号相同的金属线组成。除本附录或合同各方另有规定外，专用线型像质计的其余技术规格按本标准。A.2标识
专用线型像质计的标识由线的材料、线号和标准代号组成，如：FE10JB
其中：
FE—线的材料为钢：
10—-线号为10号；
JB—符合本标准。
注：专用线型像质计的标识内容与线型像质计相同，但顺序有所不同，以示区别。A.3标记格式
专用线型像质计标准化项目标记的格式可以是如下任一种：a）“专用线型像质计JB/T7902-金属符号-线号-线长”；b）“专用线型像质计-金属符号-线号-线长”。标记中各要素的含义如下：
金属符号一线的材料，用英文字母表示，即：钢为FE、铝为AL、钛为TI、铜为CU线号一线型像质计中的线号，用数字表示：线长一—线的长度，用数字表示，单位为mm（省略不标注）。注：专用线型像质计的标记格式突出了“专用线型像质计\。6
GB/T191
GB/T223
GB/T1958
GB/T4698
GB/T5121
GB/T6388
GB/T6987
参考文献
包装储运图示标志（GB/T191--2000，eqvISO780:1997）钢铁及合金化学分析方法
（所有部分）
形状和位置公差检测规定
海绵钛、钛及钛合金化学分析方法（所有部分）
（所有部分）
铜及铜合金化学分析方法
运输包装收发货标志
（所有部分）
铝及铝合金化学分析方法
工业产品使用说明书总则
JB/T7902—-2006
工业产品保证文件总则
GB/T14436
EN 462-1: 1994 Non-destructive testing-Image quality of radiographs -Part 1: Image quality indicators(wiretype)-Determinationofimagequalityvalue
