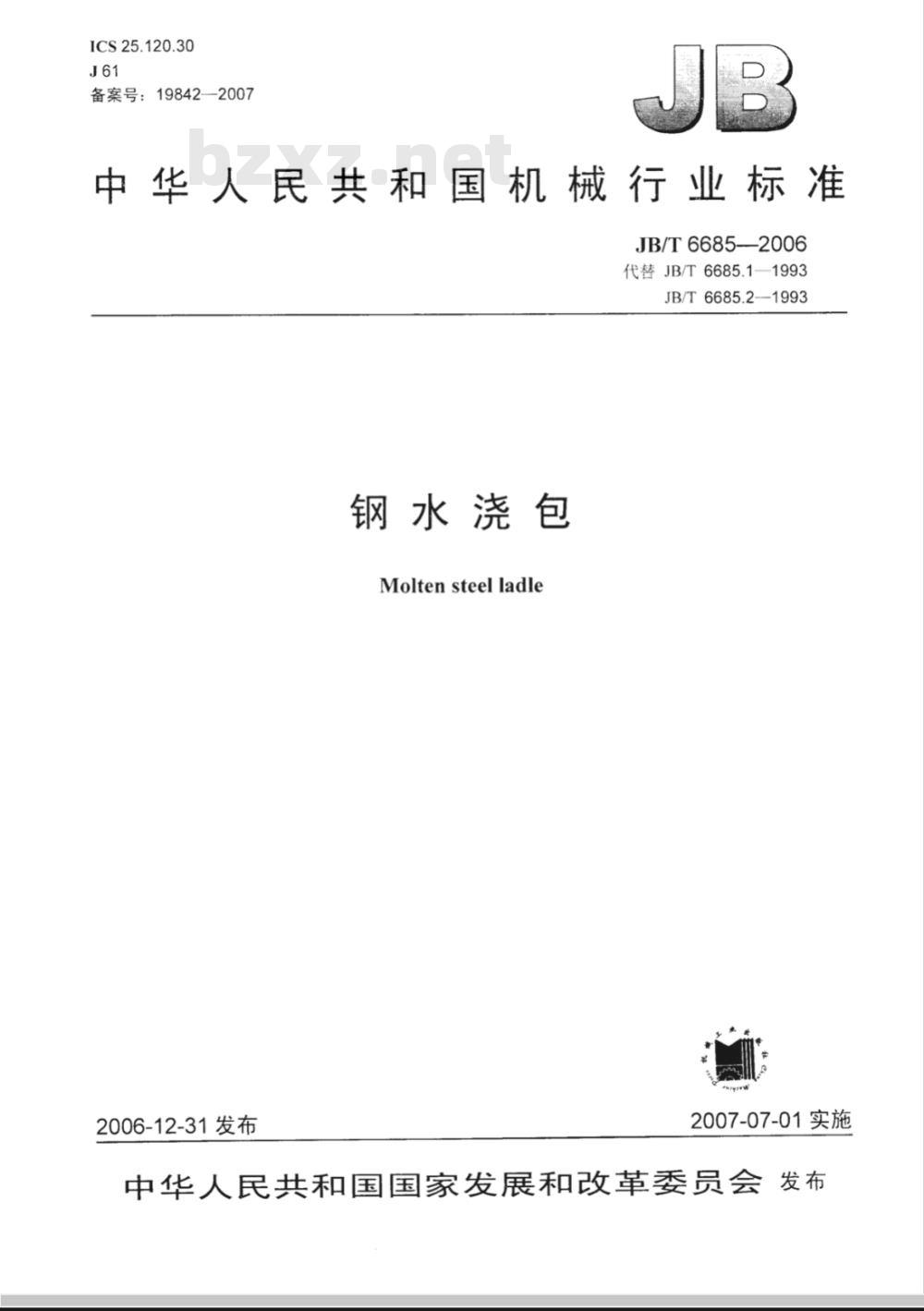

【机械行业标准(JB)】 钢水浇包

ICS25.120.30
备案号：19842-2007
中华人民共和国机械行业标准　JB/T 6685--2006
代替JB/T6685.1—1993
JB/T6685.2-1993
钢水浇包
Moltensteel ladle
2006-12-31发布
2007-07-01实施
中华人民共和国国家发展和改革委员会发布前言

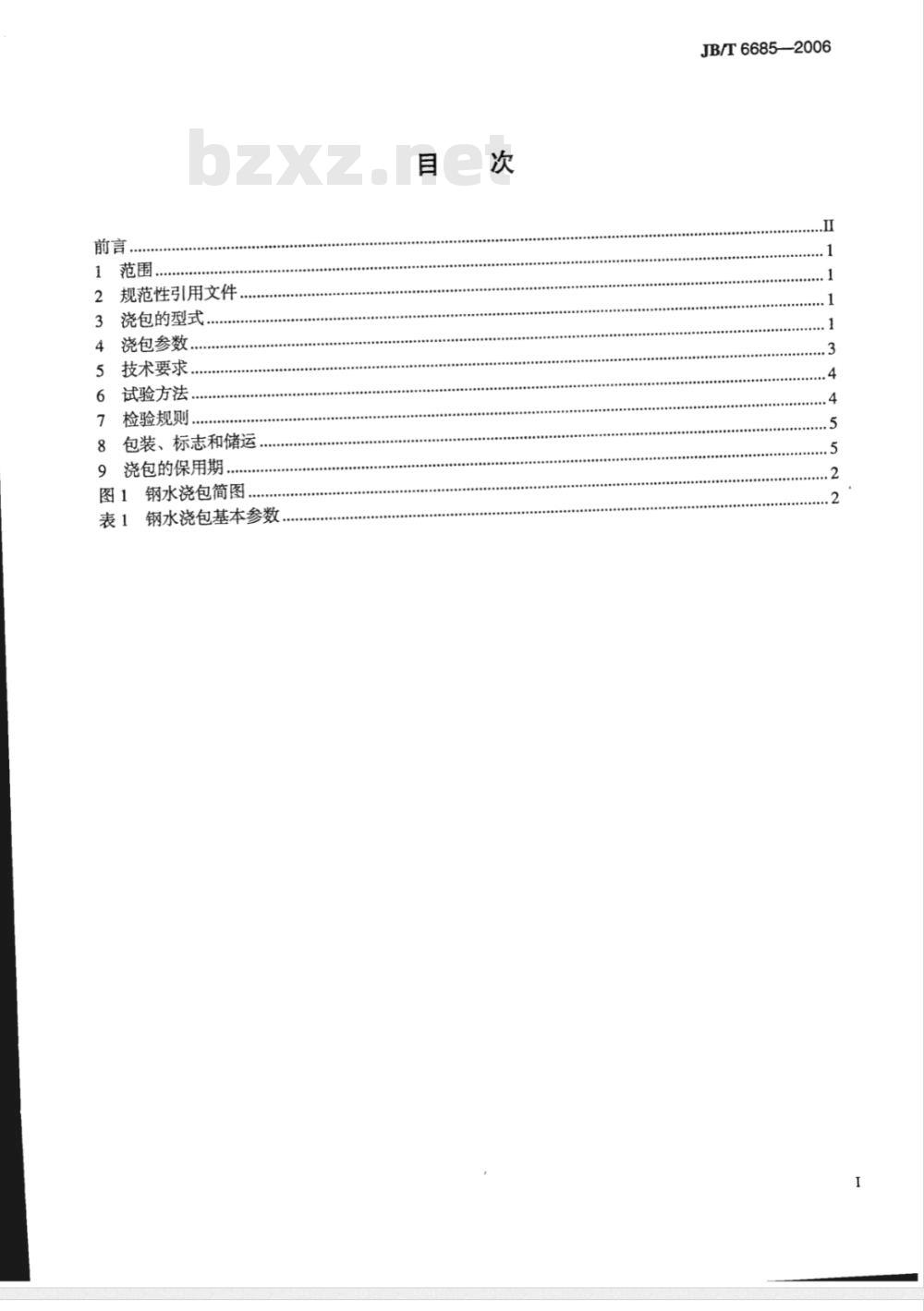

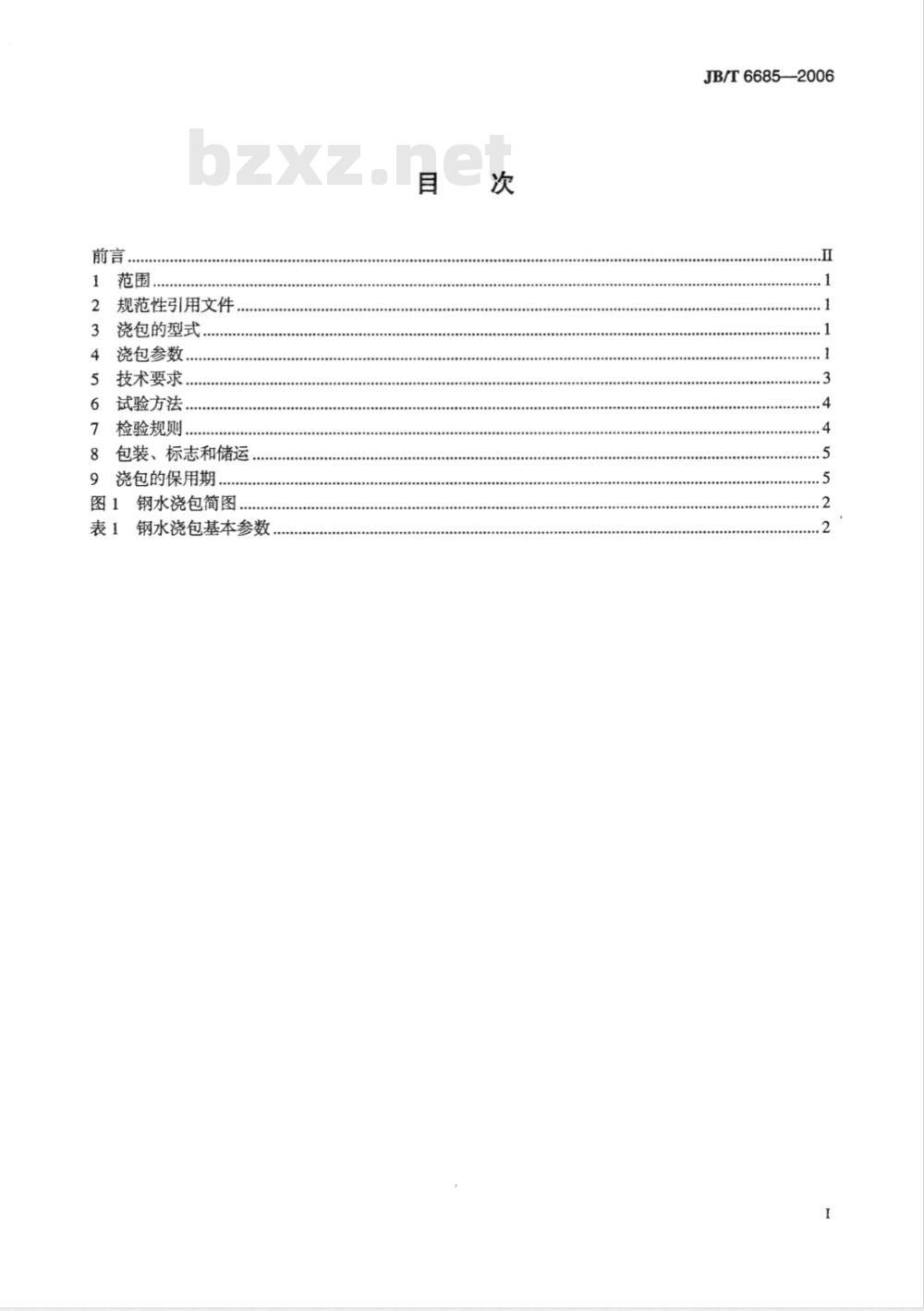

规范性引用文件
浇包的型式，
浇包参数，bzxz.net
技术要求.…
试验方法，
检验规则..
包装、标志和储运
浇包的保用期.…
图1钢水浇包简图
钢水浇包基本参数
JB/T6685—2006
2规范性引用文件
浇包的型式，
浇包参数..
技术要求.…
试验方法
检验规则..
包装、标志和储运
浇包的保用期.…
图1钢水浇包简图...
钢水浇包基本参数
JB/T6685—2006
JB/T6685—2006

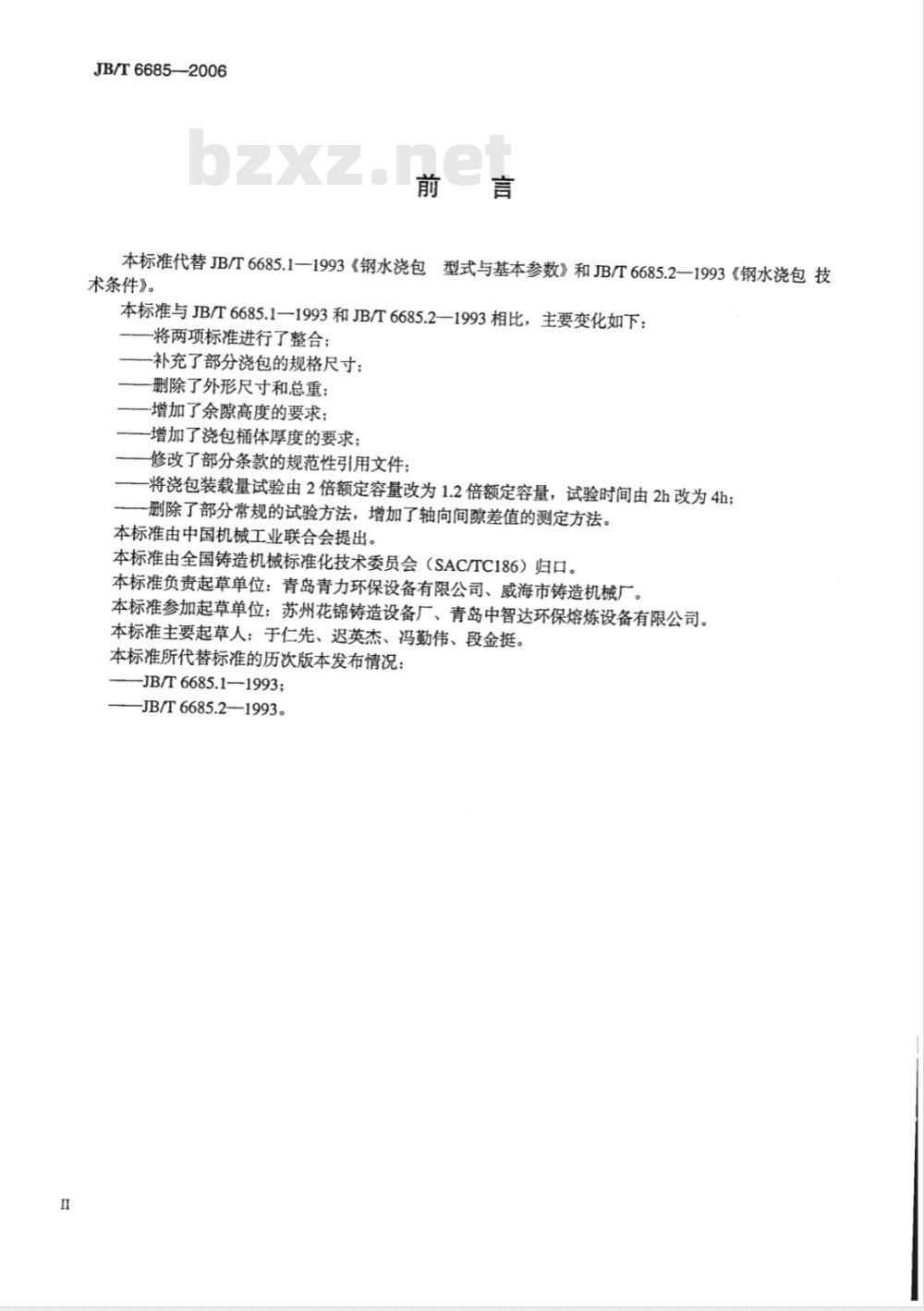

本标准代替JB/T6685.1—1993《钢水浇包型式与基本参数》和JB/T6685.2—1993《钢水浇包技术条件》。
本标准与JB/T6685.1—1993和JB/T6685.2—1993相比，主要变化如下：一将两项标准进行了整合；
补充了部分浇包的规格尺寸；
一删除了外形尺寸和总重；
增加了余隙高度的要求；
一增加了浇包桶体厚度的要求；修改了部分条款的规范性引用文件：一将浇包装载量试验由2倍额定容量改为1.2倍额定容量，试验时间由2h改为4h；一删除了部分常规的试验方法，增加了轴向间隙差值的测定方法。本标准由中国机械工业联合会提出。本标准由全国铸造机械标准化技术委员会（SAC/TC186）归口。本标准负责起草单位：青岛青力环保设备有限公司、威海市铸造机械厂。本标准参加起草单位：苏州花锦铸造设备厂、青岛中智达环保熔炼设备有限公司。本标准主要起草人：于仁先、迟英杰、冯勤伟、段金挺。本标准所代替标准的历次版本发布情况：-JB/T6685.1—1993;
JB/T6685.2-1993。

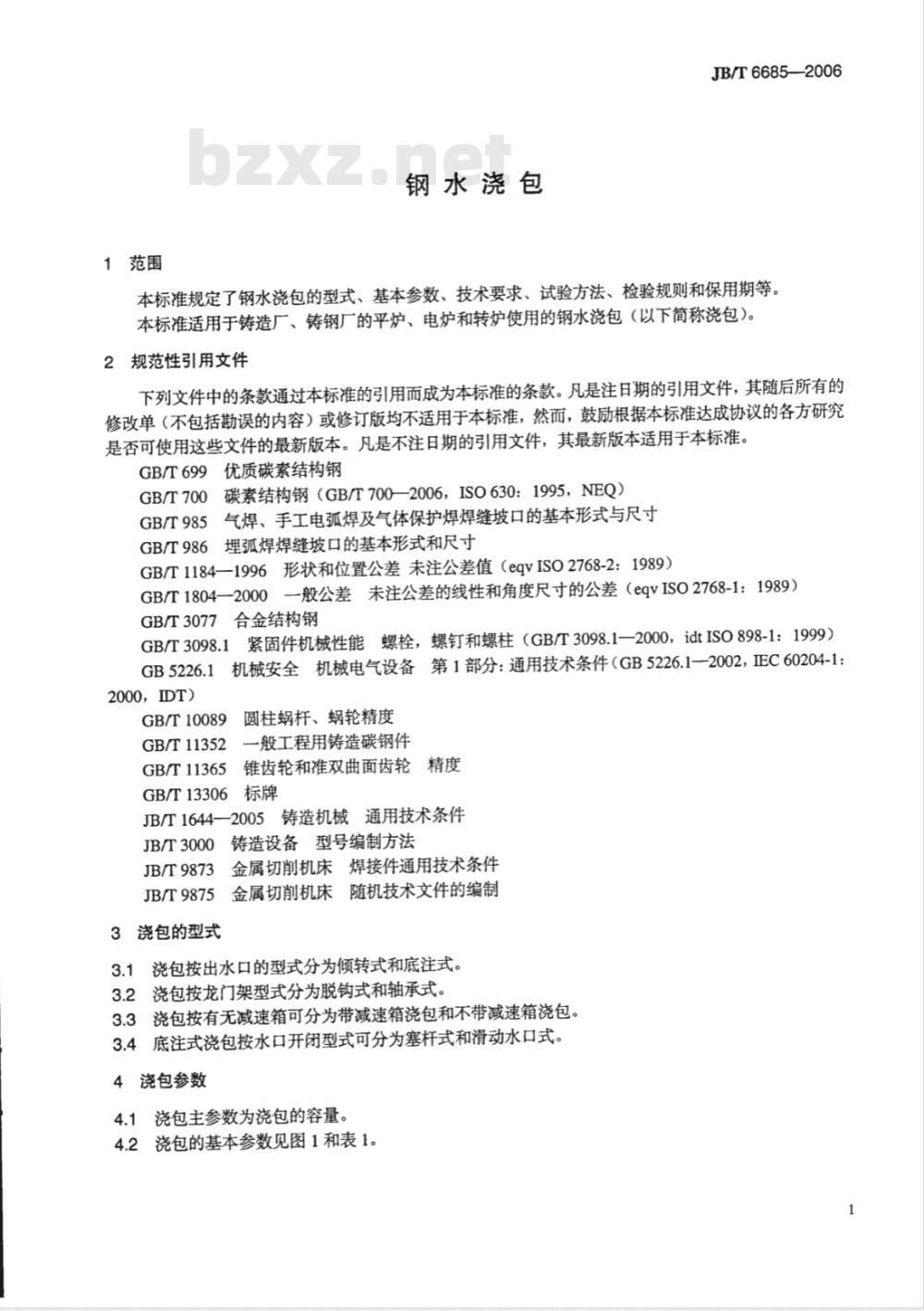

1范围
钢水浇包
JB/T6685—2006
本标准规定了钢水浇包的型式、基本参数、技术要求、试验方法、检验规则和保用期等。本标准适用于铸造厂、铸钢厂的平炉、电炉和转炉使用的钢水浇包（以下简称浇包）。2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB/T699优质碳素结构钢
GB/T700碳素结构钢（GB/T700—2006，ISO630：1995，NEQ）5气焊、手工电弧焊及气体保护焊焊缝坡口的基本形式与尺寸GB/T985
埋弧焊焊缝坡口的基本形式和尺寸GB/T986
GB/T1184—1996形状和位置公差未注公差值（eqvISO2768-2：1989）GB/T1804--2000般公差未注公差的线性和角度尺寸的公差（eqvISO2768-1：1989）GB/T3077合金结构钢
紧固件机械性能螺栓，螺钉和螺柱（GB/T3098.1—2000，idtISO898-1：1999）GB/T3098.1
机械安全机械电气设备第1部分：通用技术条件（GB5226.1--2002，EC60204-1：GB5226.1
2000，IDT)
GB/T10089
圆柱蜗杆、蜗轮精度
一般工程用铸造碳钢件
GB/T11352
GB/T11365
锥齿轮和准双曲面齿轮
GB/T13306
5标牌
JB/T1644—2005铸造机械通用技术条件JB/T3000
铸造设备型号编制方法
金属切削机床焊接件通用技术条件JB/T9873
金属切削机床随机技术文件的编制JB/T9875
3浇包的型式
3.1浇包按出水口的型式分为倾转式和底注式。3.2浇包按龙门架型式分为脱钩式和轴承式。3.3浇包按有无减速箱可分为带减速箱浇包和不带减速箱浇包。3.4底注式浇包按水口开闭型式可分为塞杆式和滑动水口式，4浇包参数
浇包主参数为浇包的容量。
4.2浇包的基本参数见图1和表1。1
JB/T6685---2006
耐火砖
钢水浇包简图
钢水浇包基本参数
桶体厚度
余隙高度
5技术要求
耐火砖
表1(续）
桶体厚度
JB/T6685—2006
余隙高度
5.1一般要求
5.1.1浇包应符合本标准和JB/T1644的规定，并按经规定程序批准的图样及技术文件制造。5.1.2浇包所有焊接件的焊接接头应符合GB/T985和GB/T986的要求，焊接质量应符合JB/T9873的要求。
5.1.3浇包型号应符合JB/T3000的规定。浇包所有连接螺栓、螺钉应符合GB/T3098.1的规定。5.1.4
5.1.5浇包金属外表面应涂有防腐蚀层，涂层应均匀完整、无漏漆、腐蚀现象，包体表面应用防锈底漆涂刷。
5.1.6电气系统应符合GB5226.1的规定。5.1.7产品标牌应符合GB/T13306的规定。5.1.8随机技术文件的编制应符合JB/T9875的规定。5.2浇包形状和尺寸
5.2.1浇包的包体尺寸公差应符合GB/T1804一2000中规定的V级公差的要求。5.2.2机械加工零件的未注公差尺寸的极限偏差应符合GB/T18042000中规定的m级要求，形状和位置公差应符合GB/T1184—1996中规定的12级公差要求。5.2.3浇包的横截面应为圆形，包衬侵蚀减薄后浇包增加的容量不应超过额定容量的5%，若超过时应重新砌包衬。
5.3浇包的结构与材料
5.3.1浇包的桶体应是由钢板焊接成锥度为1：10～1：15的圆台形，底板与外壳应采用焊接或铆接；包底上的出水口应设加强肋和补强板，圆环补强板的厚度不应小于底板的厚度，圆环补强板的外径应为开孔直径的2倍。
5.3.2浇包桶体应开有透气孔，孔径应为@6mm～Φ12mm，孔距应为100mm～300mm。5.3.3底注式浇包包轴轴线位置应设在额定负荷时浇包重心的上部，以保证浇包在使用中的安全性和稳定性。
5.3.4浇包桶体上缘应设置挡板，在包轴座处应用加强箍加固，平炉用浇包应在周边加挡渣板。5.3.5吊钩式浇包的包轴端部应设有安全法兰，以便于吊钩限位。5.3.6吊攀、吊杆和吊钩不应使用铸件。3
JB/T6685—2006
5.3.7吊攀下部凸肩与横梁下支承面应紧贴，当紧固螺栓不作用时应能承受2倍的额定负荷。5.3.8浇包的底板、桶体、吊攀、横梁、吊杆所用材料应符合GB/T700的规定。5.3.9包轴与包轴座配合应为过渡配合，并应与包体焊牢。包轴应进行探伤检查，不应有影响使用安全的缺陷。
5.3.10包轴座所用材料应符合GB/T11352的规定，包轴所用材料机械性能不应低于35钢并应符合GB/T699的规定
5.3.11浇包所用合金结构钢应符合GB/T3077的规定。5.4安全要求
5.4.1安全卡转动应灵活、安全、可靠，安全卡座与包体应焊牢，焊接质量应符合JB/T9873的规定。安全卡与吊杆两侧间隙之和不应大于5mm，容量小于5t的浇包至少应设置单侧安全卡，容量大于或等于5t的浇包应在两侧分别设置安全卡。5.4.2浇包应能自锁或锁定，锁定装置应安全可靠，承接钢水起吊前应将安全卡锁定5.4.3吊攀、吊杆的强度设计安全系数不应小于10，横梁、包轴的强度设计安全系数不应小于5。5.5减速箱
5.5.1齿轮箱传动部分的锥齿轮精度应符合GB/T11365的规定，圆柱蜗轮蜗杆精度应符合GB/T10089的规定。
5.5.2齿轮箱所用铸铁件应符合GB/T9439的规定。5.6出水口
5.6.1塞杆式浇包的开闭出水口的塞子应采用耐火材料制成。5.6.2塞杆式浇包刹铁螺栓应调节自如，方便对中调试；滑动水口式浇包出水口的螺栓应调节自如，两滑动面接触应良好。
5.7空运转和负荷运转要求
5.7.1两吊杆内端与包轴座外端间的轴向间隙之和，在额定负荷和空载时的差值不应大于0.6mm。5.7.2浇包在1.2倍额定容量的负载下操作4h，不应出现异常现象。6试验方法
6.1浇包装载试验
将浇包装载1.2倍额定容量的钢丸进行试验，装载钢丸的次数不应少于五次，应符合3.7.2的规定，6.2轴向间隙差值的测定
浇包在装载钢丸前，用厚度塞规测量两吊杆内端与包轴座外端间的轴向间隙之和，然后将装载额定容量钢丸的浇包在吊车上以最高的速度提升、下降各三次后，再用厚度塞规测量上述轴向间隙之和，两次测量的差值，即为两吊杆内端与包轴座外端间的轴向间隙差值。7检验规则
7.1出厂检验
7.1.1每台浇包应经制造厂质检部门检验合格并附有产品质量合格证明书方可出厂。7.1.2出厂检验按5.1.4、5.1.6、5.1.7、5.2.1、5.3.1、5.3.2、5.3.9、5.7.1规定的项目进行检验，所检项自应合格。
7.2型式检验
7.2.1有下列情况之一时，应进行型式检验：a）新产品或老产品转产的试制定型鉴定时：b）正式生产后如结构、材料、制造工艺有较大改变时；c）正常生产时应每两年进行一次；4
d）停产一年以上恢复生产时；
e）国家质量监督机构提出型式检验要求时。7.2.2型式检验时抽检样品的数量：当每批产量小于或等于10台时抽检样品一台；当每批产量大于10台时抽检样品三台。7.2.3型式检验项目为本标准规定的全部项目，所检项目应全部合格。7.2.4当制造厂不具备型式检验条件时，允许在用户现场进行检验。3包装、标志和储运
浇包的包装、标志和储运应符合JB/T1644一2005中7.17.5的规定。9浇包的保用期
JB/T6685-—2006
在遵守对浇包的运输、保管、安装、调整、保养和使用规定的条件下，如因制造不良而发生损坏或不能正常工作时，从用户开始使用（按一班制）起12个月内或从制造厂发货起18个月内，制造厂应负责免费为用户修理或更换浇包的零部件（易损件除外）。5
