ICS23.140
备案号：19346~19349—2007

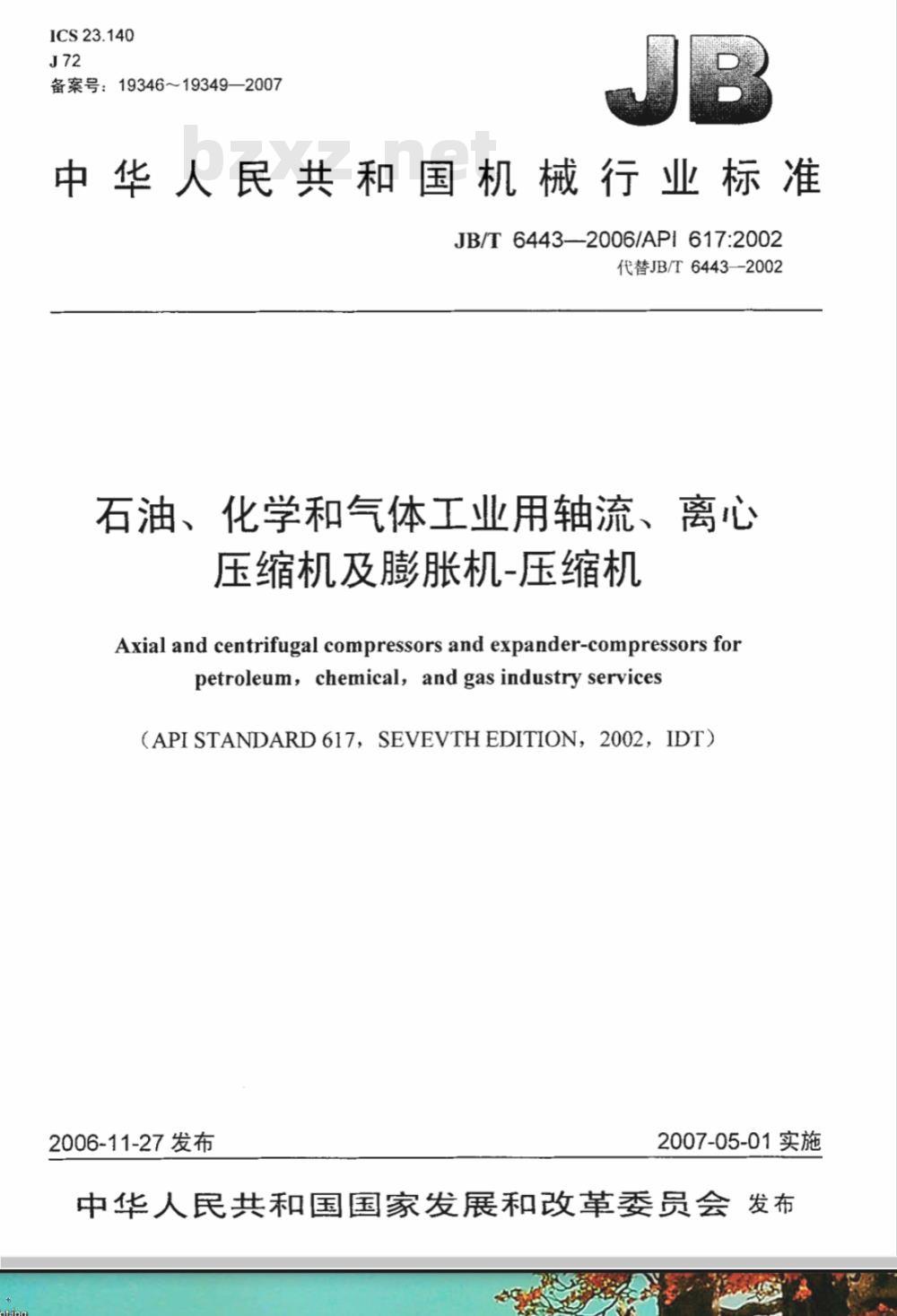

中华人民共和国机械行业标准　JB/T6443—2006/API617:2002
代替JB/T6443--2002
石油、化学和气体工业用轴流、离心、压缩机及膨胀机-压缩机
Axial and centrifugal compressors and expander-compressorsforpetroleum, chemical, and gas industry services(API STANDARD 617, SEVEVTHEDITION, 2002, IDT)2006-11-27发布
2007-05-01实施
中华人民共和国国家发展和改革委员会发布总前言，
第1部分一般要求
第2部分离心与轴流式压缩机
第3部分
整体齿轮增速型压缩机
第4部分
膨胀机-压缩机
总目次
JB/T6443—2006
JB/T6443—2006

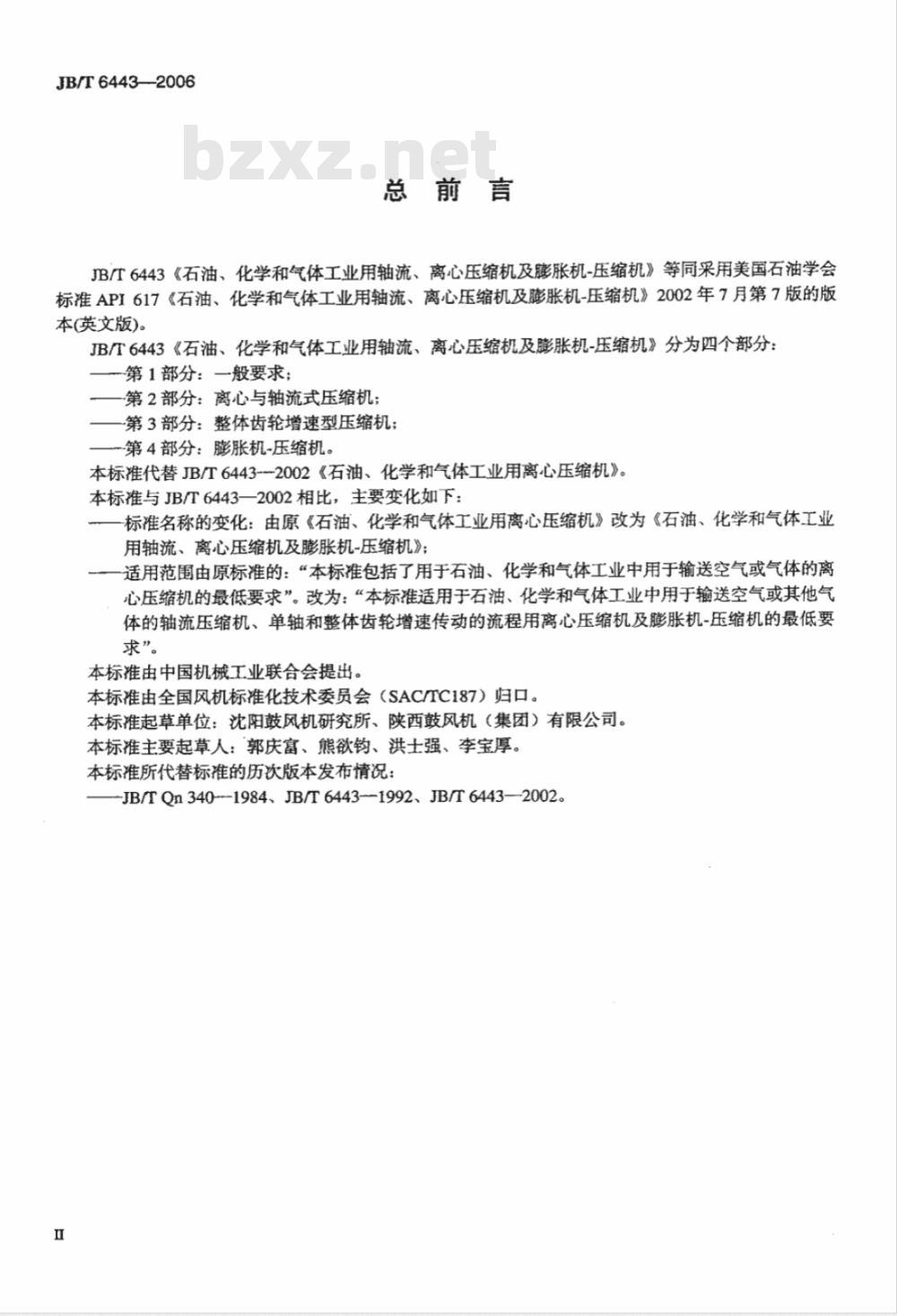

总前言
JB/T6443《石油、化学和气体工业用轴流、离心压缩机及膨胀机-压缩机》等同采用美国石油学会标准API617《石油、化学和气体工业用轴流、离心压缩机及膨胀机-压缩机》2002年7月第7版的版本(英文版)。
JB/T6443《石油、化学和气体工业用轴流、离心压缩机及膨胀机-压缩机》分为四个部分：第1部分：一般要求；
第2部分：离心与轴流式压缩机；一第3部分：整体齿轮增速型压缩机；一第4部分：膨胀机-压缩机。
本标准代替JB/T6443-2002《石油、化学和气体工业用离心压缩机》。本标准与JB/T6443一2002相比，主要变化如下：标准名称的变化：由原《石油、化学和气体工业用离心压缩机》改为《石油、化学和气体工业用轴流、离心压缩机及膨胀机-压缩机》；适用范围由原标准的：“本标准包括了用于石油、化学和气体工业中用于输送空气或气体的离心压缩机的最低要求”。改为：“本标准适用于石油、化学和气体工业中用于输送空气或其他气体的轴流压缩机、单轴和整体齿轮增速传动的流程用离心压缩机及胀机-压缩机的最低要求”。
本标准由中国机械工业联合会提出。本标准由全国风机标准化技术委员会（SAC/TC187）归口。本标准起草单位：沈阳鼓风机研究所、陕西鼓风机（集团）有限公司。本标准主要起草人：郭庆富、熊欲钧、洪士强、李宝厚。本标准所代替标准的历次版本发布情况：-JB/TQn340---1984、JB/T64431992、JB/T6443—2002。ICS23.140
备案号：19346—2007

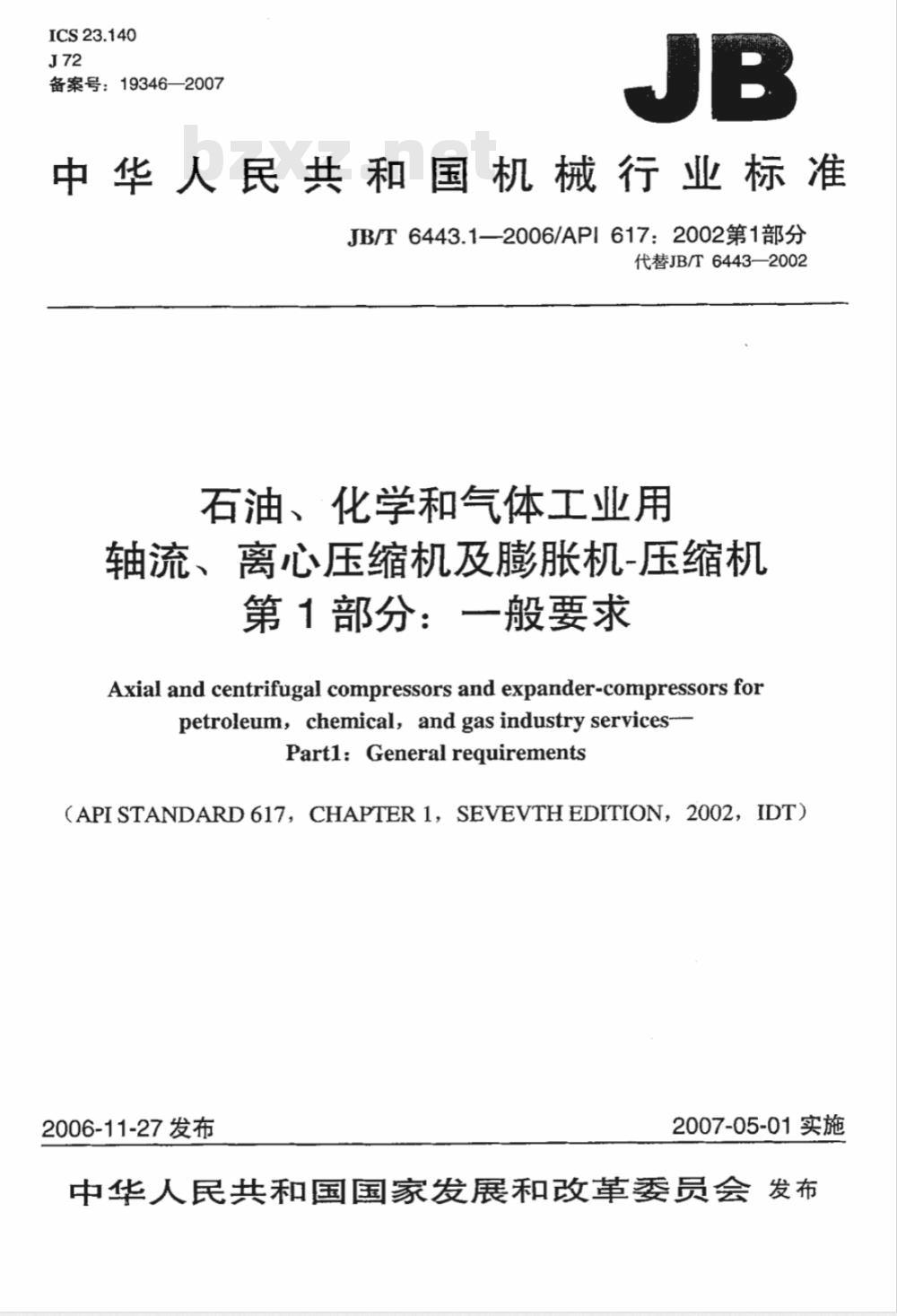

中华人民共和国机械行业标准　JB/T6443.1—2006/API617：2002第1部分代替JB/T6443—2002
石油、化学和气体工业用
轴流、离心压缩机及膨胀机-压缩机第1部分：一般要求　
Axial and centrifugal compressors and expander-compressors forpetroleum， chemical， and gas industry services-Partl：General requirements
(API STANDARD 617, CHAPTER 1，SEVEVTHEDITION， 2002， IDT)2006-11-27发布
2007-05-01实施
中华人民共和国国家发展和改革委员会 发布JB/T6443.1---2006
前言，

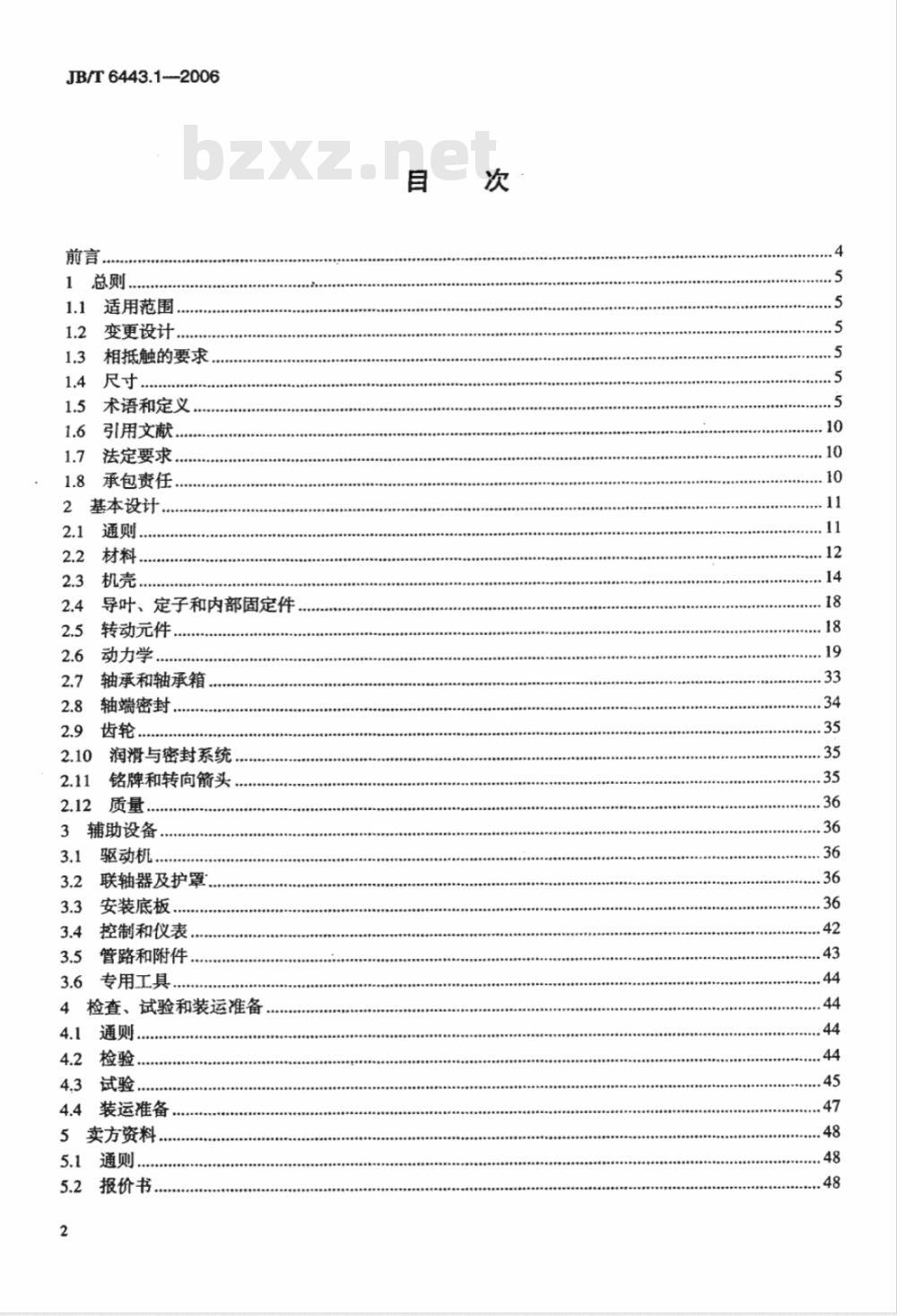

1.1适用范围..
变更设计
相抵触的要求
尺寸。
术语和定义
引用文献.
法定要求，
承包责任..
2基本设计，
通则．
导叶、定子和内部固定件
转动元件
动力学，
轴承和轴承箱
轴端密封.
润滑与密封系统
铭牌和转向箭头
3辅助设备
驱动机，
联轴器及护罩，
安装底板，
控制和仪表.
管路和附件
专用工具
4检查、试验和装运准备
检验、
4.3试验，
4.4装运准备
5卖方资料
5.1通则..
5.2报价书、
5.3合同资料..
附录1A（规范性附录）美国、国际标准化组织和国际标准参考表附录1B（规范性附录）残余不平衡量的测量程序，附录1C（资料性附录）典型轴端密封视图附录1D（规范性附录）卖方工厂的气体密封试验，附录1E（资料性附录）典型材料规范.图1.2-1
转子响应曲线，
无阻尼刚度图...
图1.2-3a
图1.2-3b
图1.2-3c
典型振型一在轴承和悬臂装置之间（国际单位制单位）典型振型一在轴承和悬臂装置之间（英制单位）典型振型一整体齿轮增速小齿轮式转子应用的交叉耦合刚度与对数衰减量关系的典型曲线图I级筛选准则..
安装板典型布置图
安装板典型布置图
安装板典型布置图..
安装板典型布置图.
（空白）残余不平衡量工作记录表（空白）残余不平衡量极坐标图工作记录表左平面的样本残余不平衡量工作记录表，左平面的样本剩余不平衡量极坐标工作记录表右平面的样本残余不平衡量工作记录表.右平面的样本残余不平衡量极坐标图工作记录表迷宫式轴封
机械（接触）式轴封
固定环式轴封..
带有筒形衬套的液膜轴封
带有泵型轴套的液膜轴封..
单气体密封.
双气体密封.
串联式气体密封
带有迷宫的串联式气体密封.
冷却水系统的设计准则和技术条件表1.2-2
铸造系数
铸件缺陷的最大严重程度
主要零部件典型的材料规范及中、美材料对照表JB/T 6443.1--2006
JB/T6443.1-2006
本部分为JB/T6443的第1部分，对应于《API617：2002的第1部分：一般要求》。为了便于使用，本部分做了下列编辑性修改：其中“附录1E典型材料规范”中的表1.E-1是在原“表1.E-1主要零部件典型材料规范”的基础上增加了与其对应的中国材料对照内容，改为“表1.B-1主要零部件典型的材料规范及中、美材料对照表”；
“附录1A本标准中参考文献和我国国家、行业有关标准的对照关系表”中的表是在原表《美国、国际标准化组织和国际标准参考表》的基础上增加了与其对应的中国标准对照内容，改为：《本标准中参考文献和我国国家、行业有关标准的对照关系表》，便于对照采用我国标准使用：用“HRC”，代替作为洛氏硬度单位“Rc”；一用“r/min”，代替作为转速单位的“rpm”。本部分的附录1A、附录1B、附录1D为规范性附录，附录1C、附录IE为资料性附录。4
JB/T6443.1—2006
石油、化学和气体工业用轴流、离心压缩机及膨胀机-压缩机第1部分：般要求
1总则
1.1适用范围
本标准适用于石油、化学和气体工业中用于输送空气或其他气体的轴流压缩机、单轴和整体齿轮增速传动的流程用离心压缩机及膨胀机-压缩机的最低要求。本标准不适用于升压低于34kPa（5psi）的通风机和鼓风机（它们包括在API673内）本标准也不适用于整体齿轮增速组装型离心式空气压缩机，它们包括在API672内。300℃（570°F）以上的热燃气膨胀机不包括在本标准之内。
1.1.1本部分所包含的与本标准所涉及到的所有设备有关的资料，也同时适用于下列各部分所涉及到的特定设备：
第2部分离心与轴流压缩机
第3部分整体齿轮增速型压缩机
第4部分膨胀机-压缩机
注：在每节前的（●）点表示此处应由买方做出决定或提供更详细的资料。这些资料应填写在数据表上，（见附录2A、3A、4A）否则应在报价书（询价书）或订货单上注明。1.2变更设计
卖方可提供变更设计。
所有设计都应符合本标准的规定。同本标准的所有偏离。包括不同于本标准的替代设计，应在报价书中清楚说明。
1.3相抵触的要求
当本标准与询价书相抵触时，应按询价书内容执行。订货时按订单执行。1.4尺寸
在本标准中，尺寸单位使用的是国际单位制。按本标准供货的设备的所有相关数据和尺寸，应使用国际单位制。
如有规定，可使用替代单位，例如英制单位。1.4.1单位换算
本标准中的单位以国际单位为主，英制单位为辅。注：API石油计量标准手册的第15章中的系数，可用来将英制单位换算为国际单位，换算结果的精确度则四舍五人。
1.5术语和定义
本标准中各部分所用的术语在1.5.1～1.5.54中定义。附录2C、3C和4C专用词汇位于在本标准各后续的部分中。
水平剖分axiallysplit
机壳的剖分面在水平方向平行于轴心线。1.5.2bZxz.net
压缩机或膨胀机段compressororexpandersection5
JB/T6443.1—2006
一系列压缩或膨胀级，在各级之间没有中间冷却或再次加热，流量无损失或增加（即没有侧向气流，抽气或加气），并且它们的转动速度相互处于固定的关系（比率）上。1.5.3
压缩机的额定运行点compressorratedpoint在100%转速曲线上所有规定的运行点中对应于最大流量的运行点。注：通常，最大流量运行点只是一个推导出来的点，而非实际运行点（关于图形示例，见图2.1-1a）1.5.4
临界转速criticalspeed
转子轴承支承系统处于共振状态下的轴转动速度。1.5.5
设计design
为了描述诸如设计功率、设计温度或设计转速各种参数。设备制造商可能使用的术语。注：这一术语只可由设备设计者和制造商使用，但不能在买方的技术条件中使用。1.5.6
易燃流体flammablefluid
易燃流体的定义，在NFPA30中详细论述，1.5.7
gear service factor
齿轮使用系数（sf）
根据驱动机和被驱动设备的特性，为计算出潜在的过载、冲击载荷或连续的振荡扭矩特性的不同对于齿面接触点蚀指数和弯曲应力值所加的系数。1.5.8
大齿轮gearwheel（bullgear）
齿轮箱中最慢转速的转子。
齿轮传动装置gearing
小齿轮和大齿轮组合。齿轮啮合系指小齿轮和大齿轮一起运转。个大齿轮可以同一个以上小齿轮啮合，因此它是一个以上齿轮啮合的一部分。1.5.10
压紧螺栓（安装螺栓）holddownbolts（mountingbolts）将设备压紧到安装底板的螺栓。1.5.11
流体动压轴承hydrodynamicbearings使用流体动力润滑原理的轴承。该轴承表面相对于油楔的运动或相对于油楔，被确定方位。形成的油楔支撑负载，使轴与轴承不接触。1.5.12
滞后或内部摩擦阻尼hysteresisorinternalfrictiondampening在周期性载荷下任何材料应力和应变之间产生相位差。这个相位差在应力-应变图上产生一特性滞后回路，并从而产生一不稳定的阻尼力。1.5.13
资料性附录informativeelement作为资料提供的参考材料，其目的在于有助于本标准的理解和使用。对于作为资料使用的附录部分不强制遵照执行。
注：个附录可能是作为资料使用或作标准使用，按规定执行。6
JB/T6443.1—2006
进口容积流量inletvolumeflow
系指在设备进口法兰截面上的压力，温度，可压缩性和气体组分，包括湿度条件下，以容积流量表示的流量。
机器machine
压缩机或膨胀机。
最高允许温度
maximumallowabletemperature
制造厂已设计该设备（或本术语所涉及的任何零部件）的最高连续温度。注：最高允许温度通常由考虑材料来设定。这可以是机壳的材料或者衬垫或0形环限制的温度极限。材料强度，即屈服点或极限强度都与温度有关。一个部件的应力水平可能取决于工作压力。因此，该材料的强度极限和工作应力之间的裕度取决于材料的操作温度和部件应力水平二者。如果温度降低，材料强度增大和该部件的应力水平可能增大。这就是把最高允许温度同最大规定的工作压力联系起来的原因。1.5.17
最高允许工作压力maximumallowableworking制造厂设计的该设备（或本术语所涉及的任何零部件）在最高工作温度下所输送的流体的最高连续压力
注：参见最高允许温度。
最高连续转速maximumcontinuousspeed（r/min）该机器在制造完成后试验时能连续运转的最高转速。对于变转速驱动机驱动的压缩机，该转速是额定转速的105%。对于定转速电动机驱动的压缩机，这一转速取决于该电动机的同步转速（见图2.1-1a）。1.5.19
maximumdischargepressure
最高的出口压力
系指当采用所供货的叶轮，并有最大比重或分子量的流体，在最高的进口压力时，在跳闸转速下压缩机喘振时，该压缩机所能生成的最高压差，1.5.20
最高进气压力maximuminletsuctionpressure在使用中该设备的最高进口压力。1.5.21
最高密封压力maximumsealingpressure在任何特定的静态或运行条件下，以及开车、停车时，要求密封的最高压力。1.5.22
最低允许转速minimumallowablespeed制造厂设计所允许的最低连续运行转速（r/min）。1.5.23
最低允许温度minimumallowabletemperature制造厂设计设备（或本术语所涉及的任何零部件）所允许的最低温度。注：修饰词“连续”已不适用于本定义，因为当部件处于低温时间很短时，就有可能发生脆性断裂。1.5.24
积木式转子modularrotor
使用短轴或类似装置组装和由一个或多个贯穿螺栓紧固在一起的转子（见附录2C）。7
JB/T6443.1—2006
normaloperatingcondition
正常运行工况
预期经常运行的并期望最佳效率的工况。这一工况通常是卖方确保其性能在本标准所规定的公差之内的运行点。
正常转速normalspeed
对应于正常运行工况所要求的转速。1.5.27
常开和常关normalopenandnormallyclosed系指装置的搁置状态和安装的断电状态二者，例如自动控制的电气开关和阀门。注：装置的正常工况不同于搁置状态。1.5.28
标准的要素normativeelement
本标准所要求的。
监造试验和检查observedtestsandinspections应通知买方检查或试验的时间。然而，检查或试验应按计划进度表进行，并且如果买方或他的代表不在，卖方将继续作下一步（买方期望在卖方工厂比见证时间试验更长一些）。1.5.30
operatingstability
运行稳定性
以百分数表达的恒定转速下从压缩机额定点到喘振点的运行范围。1.5.31
小齿轮pinion（s）
齿轮箱中的高速转子的齿轮。
predictedcapacitylimit
预测的流量极限
为合理地预测性能，在规定的制造商的流量曲线端部上的最大容积流量。这可能是或不是实际阻塞极限。
承压机壳pressurecasing
由机组的所有固定承压部件组成，包括所有进排气管和其他相连接的零件。1.5.34
买方purchaser
发出订单和技术条件给卖方的个人或组织机构。注；买方可以是该设备将要安装的工厂的业主或者业主指定的代理人。1.5.35
垂直剖分radiallysplit
系指同该轴中心线垂直的机壳连接面。1.5.36
额定转速（也称作100%转速）
ratedspeed(alsoknownas100%speed)满足所规定工况点所要求的最高转速。1.5.37
安全阀设定压力reliefvalvesetpressure8
