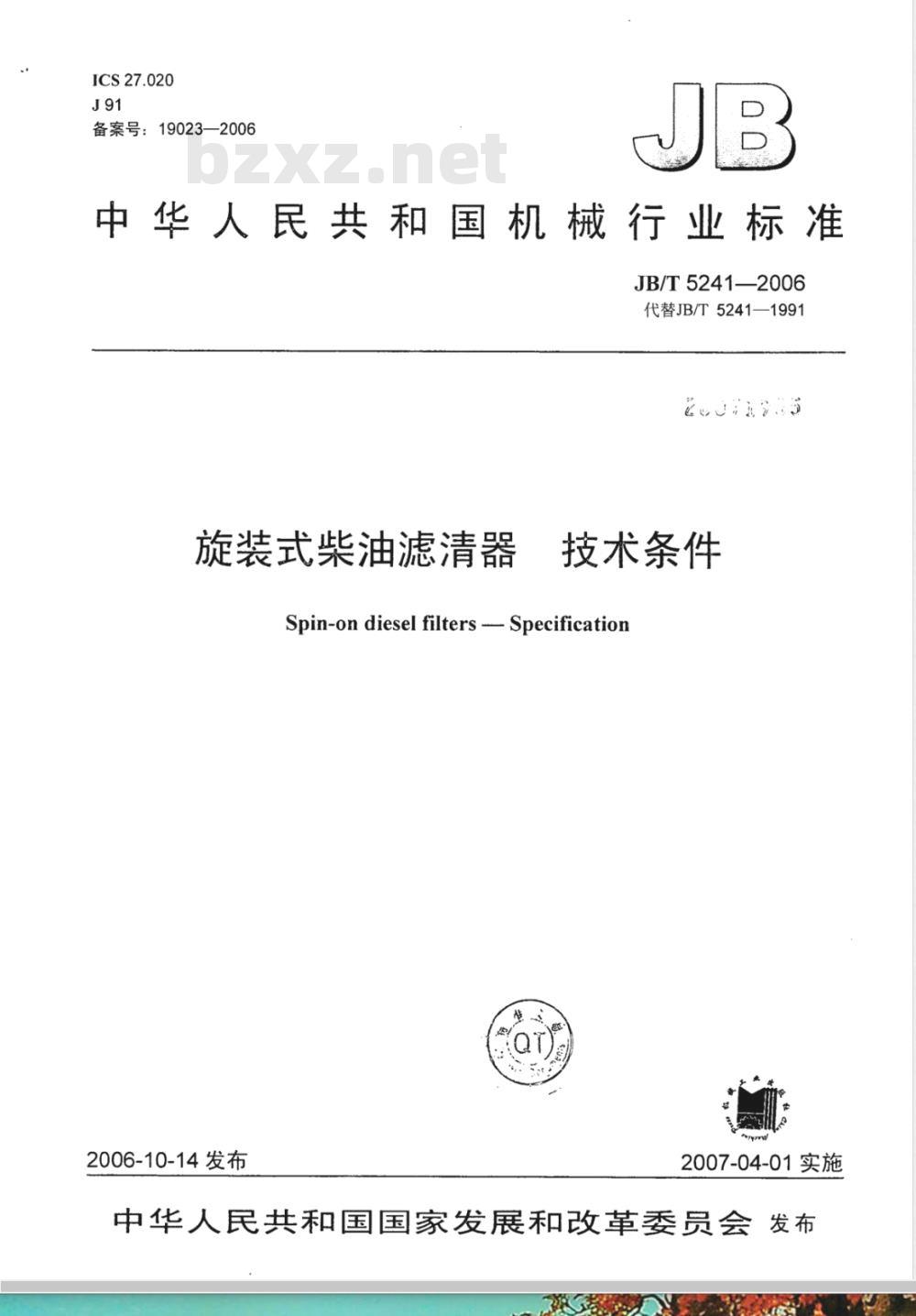

中华人民共和国机械行业标准　JB/T5241—2006
代替JB/T5241—1991
旋装式柴油滤清器
技术条件
Spin-on diesel filters -- Specification2006-10-14发布
2007-04-01实施
中华人民共和国国家发展和改革委员会发布前言
.......
......
2规范性引用文件。
3术语和定义
技术要求，
检验规则
标志、包装、运输和贮存
JB/T5241--2006
..0...0000
JB/T5241—2006

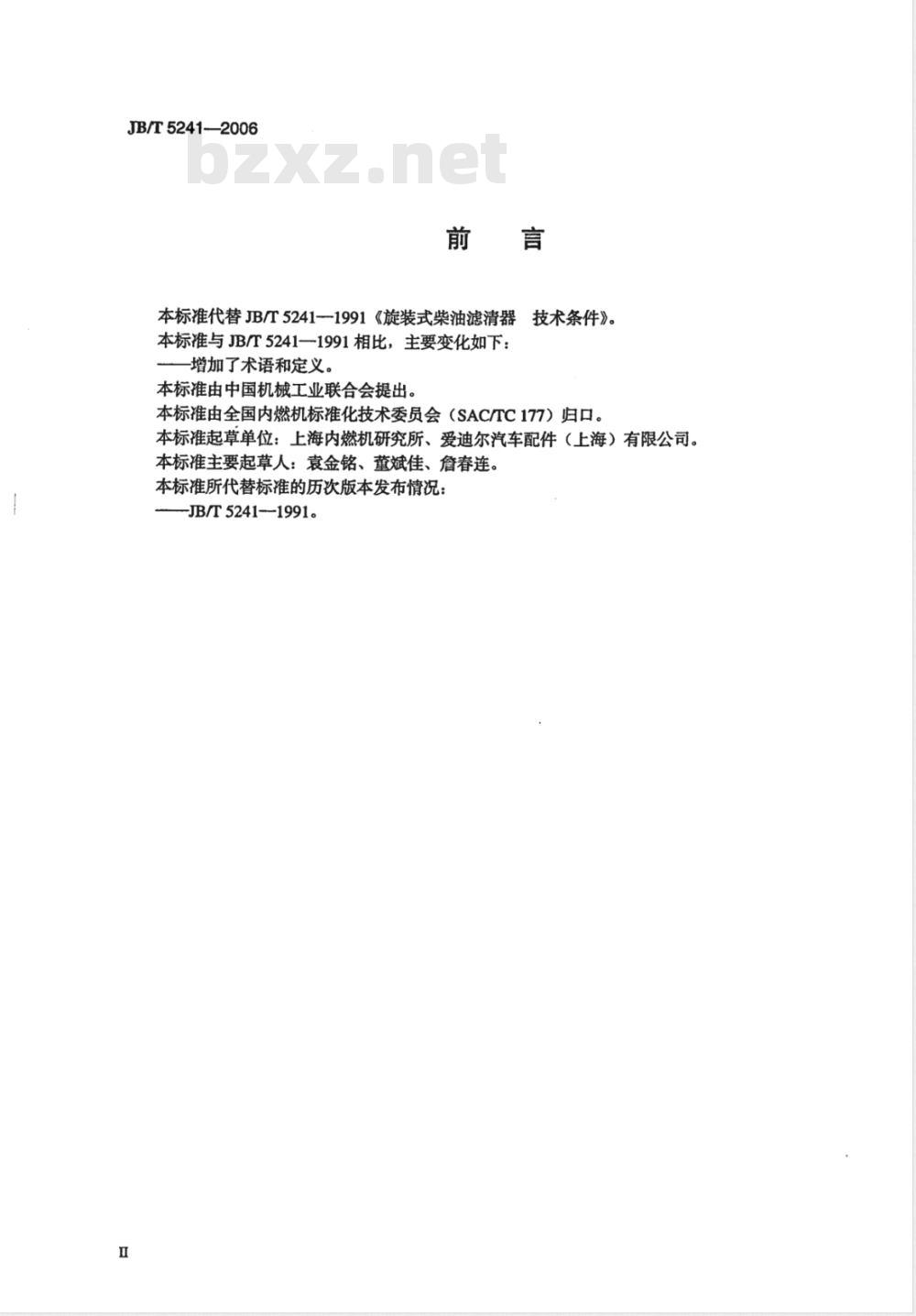

本标准代替JB/T5241-1991《旋装式柴油滤清器技术条件》。
本标准与JB/T5241—1991相比，主要变化如下：增加了术语和定义。
本标准由中国机械工业联合会提出。本标推由全国内燃机标准化技术委员会（SAC/TC177）归口。本标起草单位：上海内燃机研究所、爱迪尔汽车配件（上海）有限公司。本标准主要起草人：袁金铭、董斌佳、詹春连。本标准所代替标准的历次版本发布情况：-JB/T5241--1991。

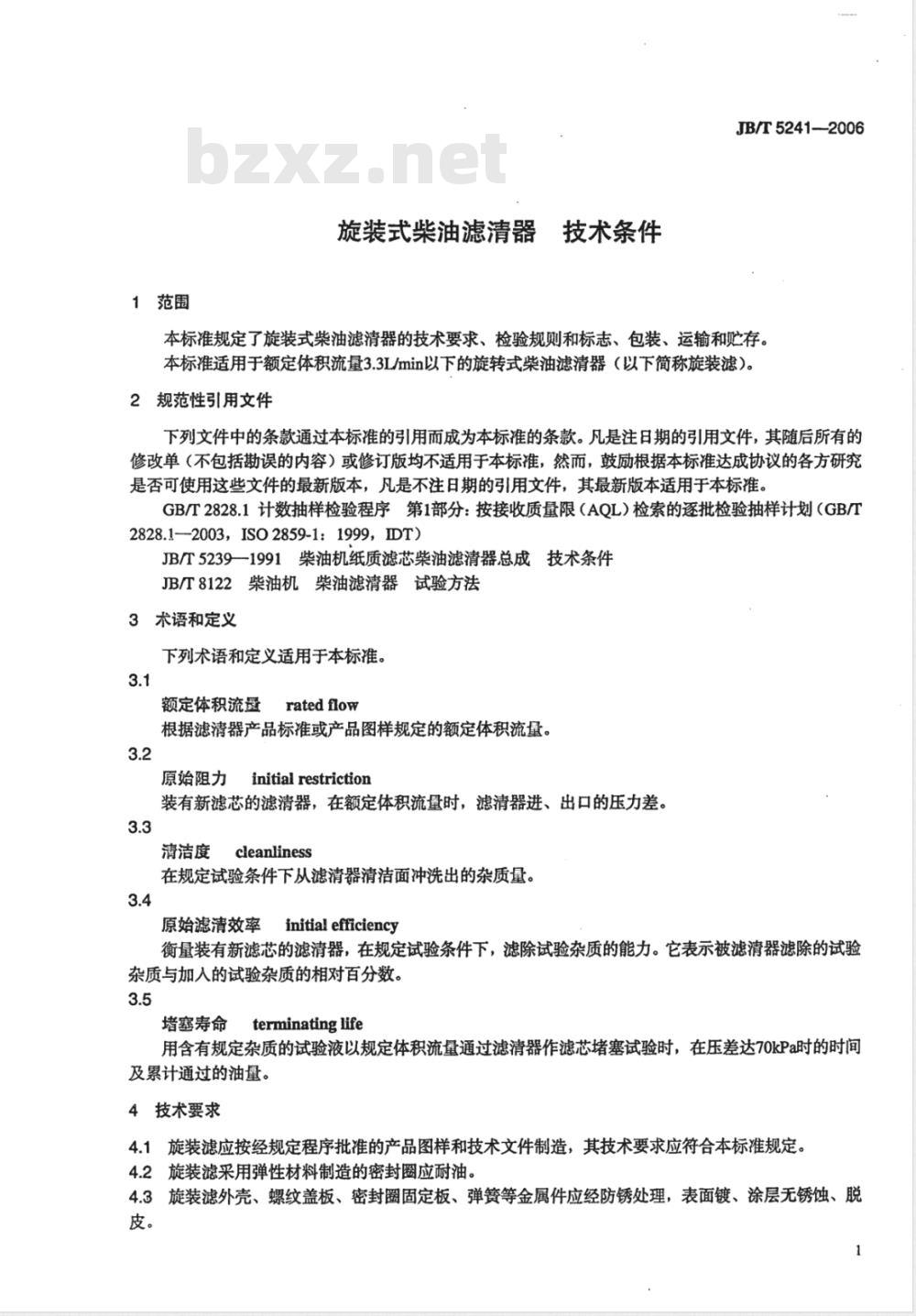

1范围
旋装式柴油滤清器技术条件
JB/T5241-2006
本标准规定了旋装式柴油滤清器的技术要求、检验规则和标志、包装、运输和贮存。本标准适用于额定体积流量3.3L/min以下的旋转式柴油滤清器（以下简称旋装滤）。2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本，凡是不注日期的引用文件，其最新版本适用于本标准。GB/T2828.1计数抽样检验程序第1部分：按接收质量限（AOL）检索的逐批检验抽样计划（GB/T2828.1—2003，ISO2859-1:1999，IDT)JB/T5239—1991柴油机纸质滤芯柴油滤清器总成技术条件JB/T8122柴油机柴油滤清器试验方法3术语和定义
下列术语和定义适用于本标准。3.1
额定体积流量
ratedflow
根据滤清器产品标准或产品图样规定的额定体积流量。3.2
原始阻力
initial restriction
装有新滤芯的滤清器，在额定体积流量时，滤清器进、出口的压力差。3.3
清洁度
cleanliness
在规定试验条件下从滤清器清洁面冲洗出的杂质量。3.4
原始滤清效率
initial efficiency
衡量装有新滤芯的滤清器，在规定试验条件下，滤除试验杂质的能力。它表示被滤清器滤除的试验杂质与加入的试验杂质的相对百分数，3.5
堵塞寿命terminatinglife免费标准bzxz.net
用含有规定杂质的试验液以规定体积流量通过滤清器作滤芯堵塞试验时，在压差达70kPa时的时间及累计通过的油量。
4技术要求
4.1旋装滤应按经规定程序批准的产品图样和技术文件制造，其技术要求应符合本标准规定。4.2旋装滤采用弹性材料制造的密封圈应耐油。4.3旋装滤外壳、螺纹盖板、密封圈固定板、弹簧等金属件应经防锈处理，表面镀、涂层无锈蚀、脱皮。
JB/T5241-2006

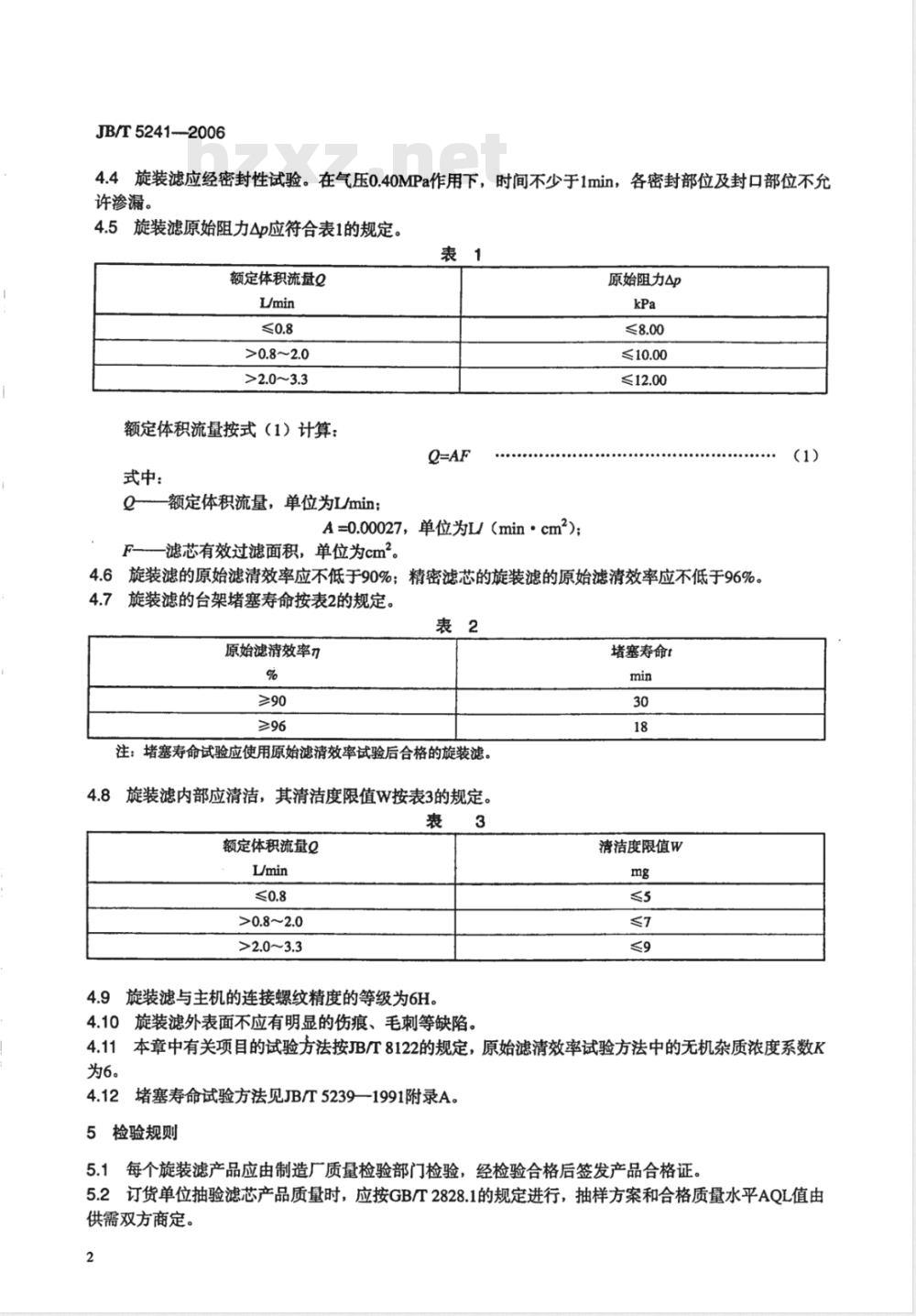

4.4旋装滤应经密封性试验。在气压0.40MPa作用下，时间不少于1min，各密封部位及封口部位不允许渗漏。
4.5旋装滤原始阻力Ap应符合表1的规定。表1
额定体积流量e
额定体积流量按式（1）计算：
式中：
额定体积流量，单位为L/min；
A=0.00027，单位为（min·cm2）：一滤芯有效过滤面积，单位为cm2。F
原始阻力4Pp
4.6旋装滤的原始滤清效率应不低于90%：精密滤芯的旋装滤的原始滤清效率应不低于96%。4.7旋装滤的台架堵塞寿命按表2的规定。原始滤清效率n
注：堵塞寿命试验应使用原始滤清效率试验后合格的旋装滤。4.8旋装滤内部应清洁，其清洁度限值W按表3的规定。裹
额定体积流量Q
4.9旋装滤与主机的连接螺纹精度的等级为6H。3
4.10旋装滤外表面不应有明显的伤痕、毛刺等缺陷。堵塞寿命
清洁度限值W
本章中有关项目的试验方法按JB/T8122的规定，原始滤清效率试验方法中的无机杂质浓度系数K4.11
为6。
堵塞寿命试验方法见JB/T5239一1991附录A。5检验规则
5.1每个旋装滤产品应由制造厂质量检验部门检验，经检验合格后签发产品合格证。5.2订货单位抽验滤芯产品质量时，应按GB/T2828.1的规定进行，抽样方案和合格质量水平AQL值由供需双方商定。
6标志、包装、运输和贮存
6.1每个旋装滤应标明制造厂名称或厂标，产品名称及型号或由供需双方商定。JB/T5241—2006
6.2每个旋装滤应单独装人一只纸盒内，并应附有检验员签章的产品合格证和使用保养说明。6.3旋装滤产品出厂，应装人衬有防潮材料的干燥包装箱内，并保证在正常运输中不致损伤。6.4包装箱外表面应标明：
a）制造厂名称及地址；
b）产品名称、型号：
年月：
c）出厂日期：
d）体积：长×宽×高，单位为mm×mmXmm；e）重量，单位为kg；
f）数量；
g）收货单位及地址；
h）“防潮”、“小心轻放”；
i）执行标准。
6.5旋装滤应存放在通风和干燥的仓库内，在正常保管情况下，自出厂之日起，制造厂应保证旋装滤在12个月内不致锈蚀。
