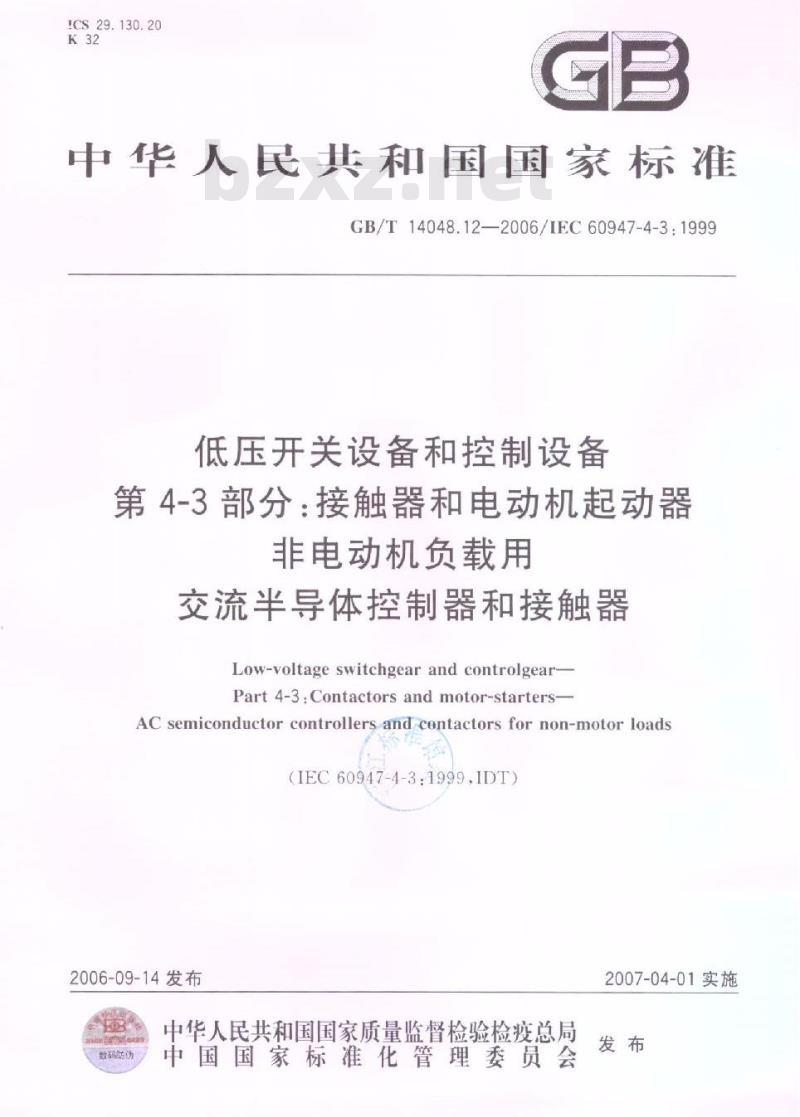

【国家标准(GB)】 低压开关设备和控制设备第4-3部分：接触器和电动机起动器-非电动机负载用交流半导体控制器和接触器

ICS29.130.20
中华人民共和国国家标准
GB/T14048.12—2006/IEC60947-4-3:1999低压开关设备和控制设备
第4-3部分：接触器和电动机起动器非电动机负载用
交流半导体控制器和接触器
Low-voltage switchgear and controlgear-Part 4-3.Contactors and motor-startersAC semiconductor controllers and contactors for non-motor loads（IEC60947-4-3:1999.IDT)
2006-09-14发布
数码防伪
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
2007-04-01实施

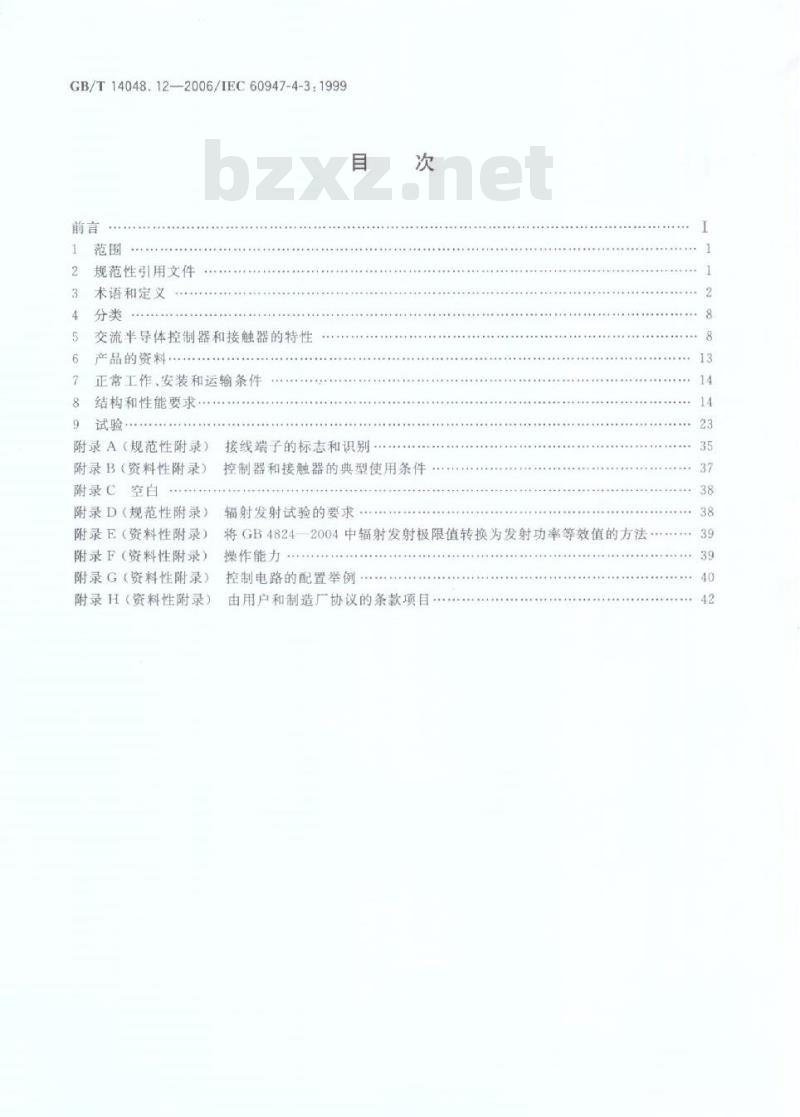

GB/T14048.12—2006/IEC60947-4-3:1999前言
规范性引用文件
术语和定义
交流半导体控制器和接触器的特性产品的资料：
正常工作、安装和运输条件
结构和性能要求
附录A（规范性附录）
附录B（资料性附录）
附录C空白
附录D（规范性附录）
附录E（资料性附录）
附录F（资料性附录）
附录G（资料性附录）
附录H（资料性附录）
接线端子的标志和识别
控制器和接触器的典型使用条件辐射发射试验的要求
将GB4824
2004中辐射发射极限值转换为发射功率等效值的方
操作能力
控制电路的配置举例
由用户和制造厂协议的条款项目，38

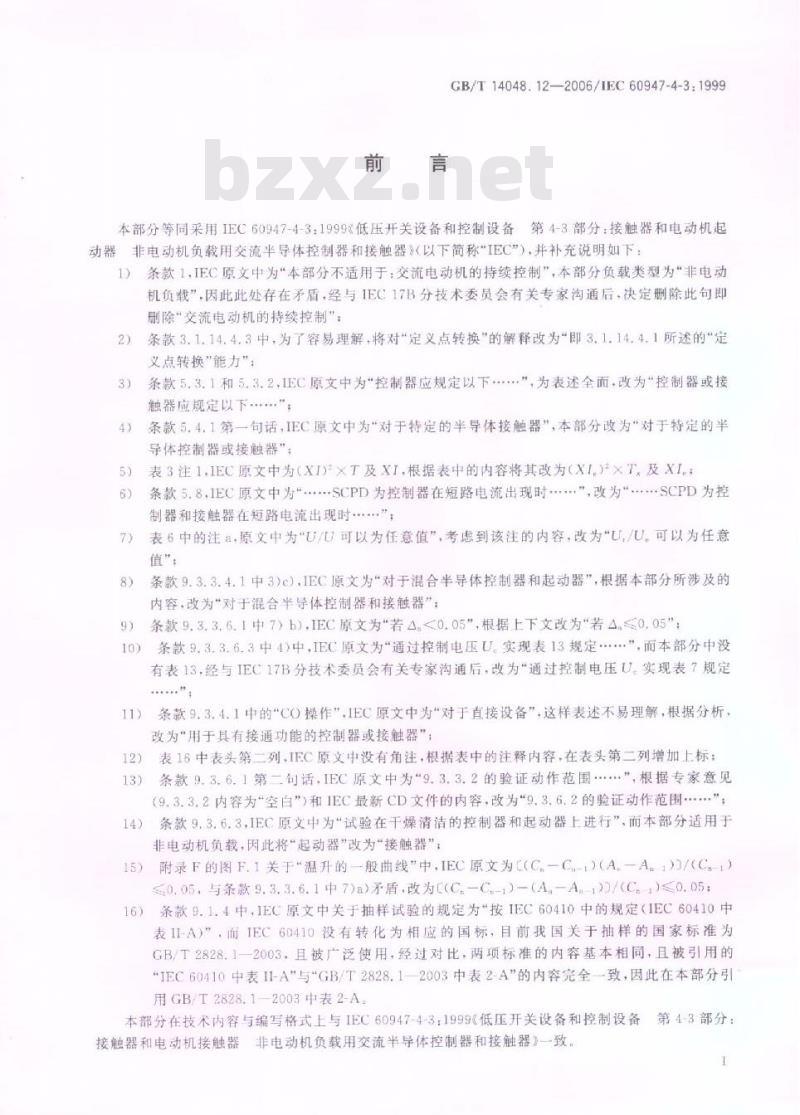

GB/T1404812-2006/1EC60947-4-3：1999本部分等同采用IEC60947-4-3：1999《低压开关设备和控制设备第4-3部分：接触器和电动机起动器非电动机负载用交流半导体控制器和接触器（以下简称\IEC”），并补充说明如下：条款1，IEC原文中为“本部分不适用于：交流电动机的持续控制”，本部分负载类型为“非电动1）
机负载”，因此此处存在矛盾，经与IEC17B分技术委员会有关专家沟通后，决定删除此句即删除“交流电动机的持续控制”：条款3.1.14.4.3中，为了容易理解，将对“定义点转换的解释改为“即3.1.14.4.1所述的\定2）
义点转换”能力”，
条款5.3.1和5.3.2.IEC原文中为“控制器应规定以下…….”，为表述全面，改为控制器或接触器应规定以下\
条款5.4.1第一句话，IEC原文中为\对于特定的半导体接触器”，本部分改为“对于特定的半4）
导体控制器或接触器”；
表3注1IEC原文中为（XI)×T及XI，根据表中的内容将其改为（XI）×T及XI条款5.8.IEC原文中为“SCPD为控制器在短路电流出现时”.改为“SCPD为控制器和接触器在短路电流出现时….”表6中的注a，原文中为“U/U可以为任意值”，考虑到该注的内容，改为“U,/U。可以为任意7）
值”：
条款9.3.3.4.1中3)c),IEC原文为“对于混合半导体控制器和起动器”，根据本部分所涉及的内容，改为“对于混合半导体控制器和接触器”；条款9.3.3.6.1中7）b).IEC原文为“若4.<0.05”根据上下文改为“若△≤0.05”；10）条款9.3.3.6.3中4)中，IEC原文为\通过控制电压U。实现表13规定...\，而本部分中没有表13，经与IEC17B分技术委员会有关专家沟通后，改为“通过控制电压U。实现表7规定11）条款9.3.4.1中的\CO操作”，IEC原文中为“对于直接设备”，这样表述不易理解，根据分析，改为“用于具有接通功能的控制器或接触器”；表16中表头第二列，IEC原文中没有角注，根据表中的注释内容，在表头第二列增加上标；12
条款9.3.6.1第二句话，IEC原文中为“9.3.3.2的验证动作范围.\，根据专家意见13）
(9.3.3.2内容为“空白”）和IEC最新CD文件的内容，改为“9.3.6.2的验证动作范围…·”14）条款9.3.6.3.IEC原文中为“试验在干燥清洁的控制器和起动器上进行”，而本部分适用于非电动机负载，因此将“起动器”改为“接触器”，附录F的图F.1关于“温升的一般曲线”中，IEC原文为［（C一C-1)（A一A)/C-1)15）
≤0.05.与条款9.3.3.6.1中7)a)矛盾，改为［(C,-C-1)-（AA)>/(C-)≤0.05：16）条款9.1.4中，IEC原文中关于抽样试验的规定为“按IEC60410中的规定（IEC60410中表1I-A）”，而IEC60410没有转化为相应的国标，目前我国关于抽样的国家标准为GB/T2828.1一2003.且被广泛使用，经过对比，两项标准的内容基本相同，且被引用的“IEC60410中表I1-A\与\GB/T2828.1—2003中表2-A”的内容完全一致，因此在本部分引用GB/T2828.1-2003中表2-A
本部分在技术内容与编写格式上与IEC60947-4-3：1999《低压开关设备和控制设备第4-3部分：

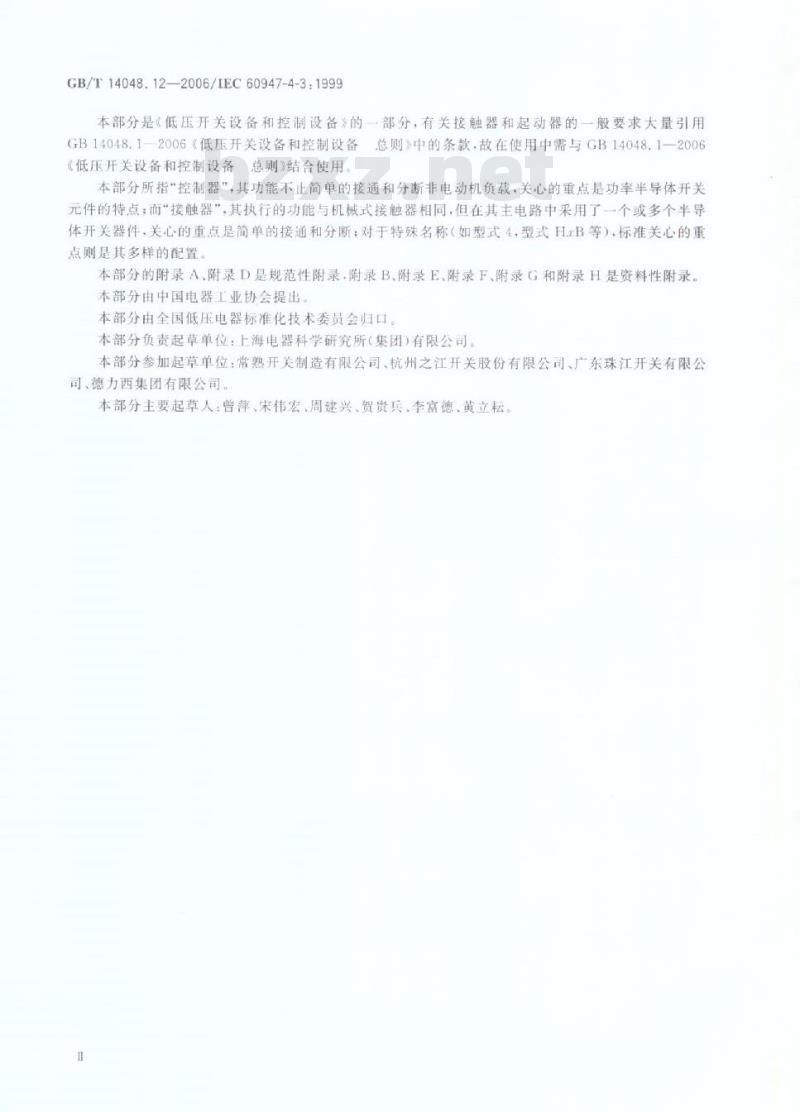

接触器和电动机接触器非电动机负载用交流半导体控制器和接触器》一致。GB/T14048.12—2006/IEC60947-4-3:1999本部分是《低压开关设备和控制设备》的一部分，有关接触器和起动器的一般要求大量引用GB14048.1-2006《低压开关设备和控制设备总则中的条款：故在使用中需与CB14048，1一2006《低压开关设备和控制设备总则》结合使用本部分所指”控制器”，其功能不止简单的接通和分断非电动机负载，关心的重点是功率半导体开关元件的特点：而“接触器”，其执行的功能与机械式接触器相同，但在其主电路中采用了一个或多个半导体开关器件，关心的重点是简单的接通和分断：对于特殊名称（如型式4，型式HB等），标准关心的重点则是其多样的配置
本部分的附录A、附录D是规范性附录附录B、附录E、附录F、附录G和附录H是资料性附录，本部分由中国电器工业协会提出本部分由全国低压电器标准化技术委员会归口本部分负责起草单位：上海电器科学研究所（集团）有限公司。本部分参加起草单位：常熟开关制造有限公司、杭州之江开关股份有限公司、广东珠江开关有限公司、德力西集团有限公司。
本部分主要起草人：曾萍、宋伟宏、周建兴、贺贵兵、李富德、黄立耘。1范围

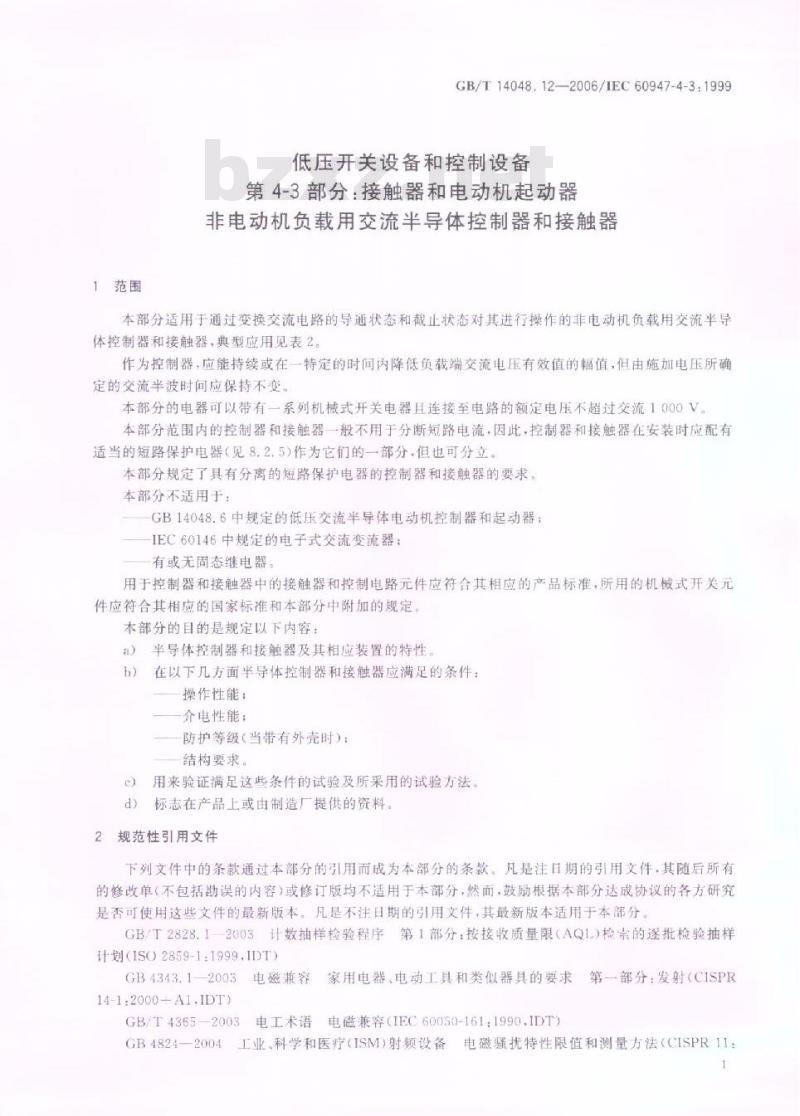

GB/T14048122006/IEC60947-4-3:1999低压开关设备和控制设备
第4-3部分：接触器和电动机起动器非电动机负载用交流半导体控制器和接触器本部分适用于通过变换交流电路的导通状态和截止状态对其进行操作的非电动机负载用交流半导体控制器和接触器，典型应用见表2。作为控制器，应能持续或在一特定的时间内降低负载端交流电压有效值的幅值，但由施加电压所确定的交流半波时间应保持不变
本部分的电器可以带有一系列机械式开关电器且连接至电路的额定电压不超过交流1000V。本部分范围内的控制器和接触器一般不用于分断短路电流，因此，控制器和接触器在安装时应配有适当的短路保护电器（见8.2.5）作为它们的一部分，但也可分立。本部分规定了具有分离的短路保护电器的控制器和接触器的要求本部分不适用于：
-GB14048.6中规定的低压交流半导体电动机控制器和起动器：IEC60146中规定的电子式交流变流器；有或无固态继电器
用于控制器和接触器中的接触器和控制电路元件应符合其相应的产品标准，所用的机械式开关元件应符合其相应的国家标准和本部分中附加的规定本部分的目的是规定以下内容：半导体控制器和接触器及其相应装置的特性a)
在以下几方面半导体控制器和接触器应满足的条件：操作性能；
介电性能：
防护等级（当带有外壳时）：
结构要求。
用来验证满足这些条件的试验及所采用的试验方法。c
标志在产品上或由制造厂提供的资料d
2规范性引用文件
下列文件中的条款通过本部分的引用而成为本部分的条款。凡是注口期的引用文件其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本部分，然而，鼓励根据本部分达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本部分。GB/T2828.12003：计数抽样检验程序第1部分：按接收质量限（AQL）检索的逐批检验抽样计划（ISO2859-1：1999.IDT)
GB4343.1一2003电磁兼容家用电器、电动工具和类似器具的要求第一部分：发射（CISPR14-1:2000+A1.IDT)
电工术语电磁兼容（IEC60050-161：1990,IDT）GB/T43652003
GB4824一2004工业、科学和医疗（ISM）射频设备：电磁骚扰特性限值和测量方法（CISPR111
GB/T14048.12—2006/IEC60947-4-3:19992003,IDT)
GB7251.12005
低压成套开关设备和控制设备第一部分：型式试验和部分型式试验成套设备（idtIEC60439-1：1999)
GB13539.1—2002
第1部分基本要求（IEC60269-1：1998IDT）低压熔断器
GB14048.12006低压开关设备和控制设备：总则（IEC60947-1：2001，MOD）GB14048.61998
车第2部分：交流半导体
低压开关设备和控制设备接触器和电动机起动器电动机控制器和起动器（idtIEC60947-4-2：1995，AmendmentNo.1：1997）GB/T16935（所有部分）低压系统内设备的绝缘配合（idtIEC60664）GB17625.1-2003
电磁兼容
61000-3-2:2001.IDT)
GB/T17626（所有部分）
谐波电流发射限值（设备每相输入电流≤16A）（IEC电磁兼容试验和测量技术（idtIEC61000-4）静电放电抗优度试验（idtIEC61000-4-2：GB/T17626.21998
电磁兼容试验和测量技术
CRINAR
GB/T17626.3
61000-4-3:1995)
GB/T17626
61000-4-4,1995)
GB/T17626
GB/T1762
61000-4-6：1996B
电磁兼容
试验和测量技术
射频电磁场辐射抗扰度试验（idtIEC试验和测量技术快速瞬变/脉冲群抗扰度试验（idtIEC电磁兼容试验和测量技术
电磁莱兼容
GB/T17626
电磁兼容
试验（idtIEC61000-411：1994)GB/Z18039
190DT)
(IEC61000-2-1
术语和定义
GB14048.1
电磁兼容
试验和测量技术
浪涌（冲击）抗扰度式验（dtIEC61000-4-5：射频场感应的传导骚扰抗扰度（idtIEC试验和测量技术电压暂降、短时中断和电压变化的抗扰度环境公用供电系统低频传导骚扰及信号传输的电磁环境2006第2章中相应的术语和定义适用，并补充如下术语和定义3.1有关交流半导体控制电器（非电动机负载）的定义3.1.1交流半导体控制器和接触器（固态接触器）（见图1)3.1.1.1
交流半导体控制器
ACsemiconductor.controller
为交流电气负载（非电动机负载）提供通断功能和截止状态的半导体开关电器（见GB14048.12006中2.2.3)
注1：由于半导体控制器在截止状态时存在危险等级的漏电流（见3.1.13），负载端总被认为是带电的。注2：在电流过零（交变或其他)的电路中，不“接通\该零值电流的结果是相当于分断电流3. 1. 1. 1. 1
半导体控制器（型式4）
semiconductor controller(form4)该型式交流半导体控制器，其通断功能可以包括制造厂规定的任何一种起动方法，其控制功能则包括斜坡上升、负载控制或斜坡下降的任意组合。该型式控制器也可以提供全导通状态。3.1.1.1.2
空白。
3.1.1.1.3
GB/T14048.12-—2006/1EC60947-4-3：1999直接（DOL）半导体接触器（型式5）semiconductordirect-on-line（DOL）contactor（form5）种特殊型式的交流半导体控制器，其通断功能仅限于全导通，非斜坡方式，附加的控制功能仅限于提供全导通状态（也被称之为半导体接触器或固态接触器）。是一种利用半导体开关电器（见GB14048.12006中2.2.3）完成接触器功能的电器（见GB14048.12006中2.2.13），仅具有一个休止位置（截止状态或HrB型混合式控制器的断开状态），并通过控制信号的使用完成操作，在正常电路条件包括过载条件下能够承载负载电流以及在全导通和截止(断开）之间变换上述负载（电路）的状态。3.1.1.2
空白。
控制器
（所有
控制器
有两种分离的控分别用于控制器和串联的机被并关电器。L仅有一种控制用子联的机械开关电器。控制器的图例
3.1.2混合式控制器和接触器（见图1)3.1.2.1
混合式控制器或接触器，型式HxA（其中x=4或5）hybridcontrollersorcontactors，formHxA(wherex=4or5)
与机械开关电器串联的型式4或型式5半导体控制器，其额定值按单一电器加以规定。对串联机械开关电器和半导体控制器或接触器提供分别的控制指令，能够提供与规定型式的控制器相应的所有控制功能，并带有断开位置，
混合式控制器或接触器，型式HxB（其中x=4或5）hybridcontrollersorcontactors，formHxB(wherex=4or5）
与机械开关电器串联的型式4或型式5半导体控制器，其额定值按单一电器加以规定。对审联机械开关电器和半导体控制器或接触器提供单一的控制指令。除了在截止位置以外，能够提供与规定型式的控制器相应的所有控制功能CB/T14048.12—2006/IEC60947-4-3:19993.1.2.3
断开位置OPENposition
混合半导体非电动机负载控制器或接触器当其串联机械开关电器处于断开位置时的状态（见GB14048.1
2006中2.4.21)。
控制器和接触器的功能
型式准
截止状态
斜坡上升
半导体控制器
直接半导体接触器
混合式控制器
其中-4或5
混合式控制器
其中-4或5
负载控制
全导通状态
斜坡下降
断开状态
截止状态
斜坡上升
负载控制
全导通状态
斜坡下降
断开状态
斜坡上升
负载控制
全导通状态
斜坡下降
有两种分离的控制，分别用于控制器和串联的机械开关电器。6仅有一种控制，用于串联的机械开关电器3.1.3
限流功能current-limitfunction截止状态
接通功能
型式5
全导通状态
断开状态
截止状态
接通功能
全导通状态
断开状态
接通功能
全导通状态
控制器限制负载电流至规定值的能力，但不包括限制短路条件下的瞬时电流的能力。3.1.4
loadcontrol
负载控制
通过以下的改变，所有的可以使得负载发生有效变化的预定动作：施加的操作循环（例如改变负载因数F和/或每小时操作循环次数S，见5.3.4.6）或
负载端电压（例如，通过相角控制）或
上述二者的组合。
注1：接通是一种单独考虑的强制性的负载控制注2：如果外部开关设备或控制电路导致关断-全导通关断的循环转换（例如通过操作周期进行负载控制），负载控制可由型式5控制器实现。
斜坡上升
ramp-up
GB/T14048.122006/IEC60947-4-3:1999在规定的时间内从截止状态（或从断开状态，当为HB型混合控制器时）转换至导通状态（例如全导通状态或负载控制操作）的接通功能3.1.6
斜坡下降
ramp-down
在规定的时间内从导通状态（例如全导通状态或负载控制操作）转换至截止状态（或断开状态，当为HzB型混合控制器时）的关断（断开）功能。3.1.7
可控操作
controlledoperation
没有定义（见3.1.4)。
导通状态ON-state
当导通电流能够流过主电路时半导体控制器所处的状态。3.1.10
（控制器的）全导通（状态）FULL-ON（stateofcontrollers）当控制器的控制功能使负载处于施加全电压时的状态。3.1.11
minimum load current
最小负载电流
控制器在导通状态能够正确工作时主电路所必需的最小工作电流注：最小负载电流应按有效值给出。3.1.11.1
minimum load current detection最小负载电流检测
当负载电流小于规定的最小值时，控制器所具有的检测并发出信号的能力，该信号可以通过截止或断开状态实现。
截止状态
OFF-state
不施加控制信号且通过主电路的电流不超过截止状态漏电流时控制器所处的状态。3.1.13
截止状态漏电流
OFF-stateleakagecurrent
截止状态下通过半导体控制器主电路的电流3.1.14www.bzxz.net
operation（ofacontroller）
（控制器的）操作
从导通状态至截止状态或相反的转换3.1.14.1
switchingfunction
通断功能
操作控制器时的接通或分断电流的功能3.1.14.2
rampswitchingfunction
斜坡通断功能
见斜坡上升和斜坡下降。
GB/T14048.12—2006/IEC60947-4-3:19993.1.14.3
瞬间通断功能
instantaneousswitehing function从导通状态（例如全导通状态或负载控制操作）瞬时转换至截止状态（或断开状态，当为HB型混合控制器时）或相反的通断功能。在分断时，“瞬间”表示最小断开时间（见GB14048.12006中2.5.39）。在接通时，“瞬间”表示接通时间<见GB14048.12006中2.5.43）加上由外部电路阻抗决定的瞬态时间。
转换点switchingpoint
外施电压（见GB14048.1一2006中2.5.32）波形上的点·在该点，半导体开关电器通过接通操作变为导通状态。
3.1.14.4.1
（半导体控制器的）定义点转换defined-point switching (of a semiconductar controller)半导体控制器的一种能之该能力仅允许流过主电路的电流从外施交流电压（见GB14048.12006中2.5.32）瞬间或从委新控制电路电压瞬间达到其波形上一个特定的点这种最优化通断的型式可用于冲击电流衰减或变压器的“软变换3.1.14.4.2
（半导体控制器的）零点转换
Zerorpoint switching (of a semiconductor controller)特殊型式的定义点转换，仅适用于非电动机负载的单极半导体控制器。在此情况下，发欧
至制信号后截止状态向导通状态的转换，在外施交流电压（见GB14048.1一2006中2.5.32）过零瞬导体开关电器变为导通状态。注：这种型式的作特别适用于电阻性负载和白炽灯负载。不适用于电春性或电感性负量，因为在电容性或电感性负载电路鱼载电流和电压的夹角会导致严重的瞬态电流值。3.1.14.4.3
（半导体控制器的）任意点转换random point switching Cof a semiconductor controller)钟能力，即3.1.14.4.1所述的“定义点转换”能力。半导体控制器缸
（控制器的）操作循环
gperating cyele(of a controller)状再返回到初始状态的连
从一个状态到另
注：连续操作但没有构成操（环被认为是操作系列。3.1.16
操作性能
operating capabii
续操作。
在规定条件下，完成一系列操作循环而不失效的性能3.1.17
过电流特性
overload current profile
组电流-时间坐标，用于规定在某一时间内的过电流的要求（见5.3.5.1）。3.1.18
额定参数（值）
rating Index
以规定的格式将相应使用类别的额定工作电流、过电流曲线、工作循环或截止时间（见6.1e））统在一起的额定值信息。
（控制器的脱扣操作
tripping operation (of a controller)由控制信号激发使之产生并保持在截止状态的操作（若为型式HB的控制器或接触器，则为断开位置）
自由脱扣控制器trip-freecontrollerGB/T14048.12—2006/IEC60947-4-3:1999当出现脱扣条件时，产生并保持不能取消的截止状态的控制器。注，对于型式HrB，术语“截止状态“由术语“断开位置\取代，3.1.21
过电流保护方式（OCPM）
overcurrentprotectivemeansOcPM当电流超过预定值时，使得开关电器延时或无延时返回至截止状态或断开位置的方式。3.1.22
导通时间ON-time
控制器处于导通状态时的时间，如附录F中的图F13.1.23
载止时间
OFF-time
控制器处于截止状态时
3.2EMC的定义
EMC的定义见GB
可，如附录F中的图F1
一步的解释在GB/Z18039.5中给出）更进
以下给出GB/T4365
中的一部分定义。
为了更方便并避免混淆，
electromagnetic compatibility;EMC(abbreviation电磁兼容性，EMC（缩写）
装置或系统在其电做环境中正常工作而不对该环境中其他设备造成不允许的电磁扰动的能力。3.2.2
electromagnetioemission
（电磁）发射
从一个源发射碳能量的现象（IEV16101-08）3.2.3
电磁骚扰
electromnagnetic disturbance所有使电器设置或系统的性能下降或对活动或固定成分产生有害影响的电效现象。注：电磁骚抗可以
建噪声，非期望信号或传播介质本身的变化（IEV161-01-05)。3.2.4
无线电（频率）骚扰
Fadio frequencyydisturbance
带有无线电频率分量的电磁骚扰（IEV161-01-133.2.5
无线电射频干扰，RFI（缩radiofrequencyinterferece：RFI(abhreviarton）由于无线电骚扰引起的对存用信号按收性能的下降注：“射频干扰通常也用于非期单信号的射赖驱扰（IEV161-01-14）3.2.6
瞬态（形容词和名词）
transient(adjective and noun)有关或确定的在两相邻稳定状态之间变化的物理量或物理现象，其变化时间小于所关注的时间尺度（IEV161-02-01)
猝发（脉冲或振荡）burst(ofpulsesoroseillations）串数量有限的清晰脉冲或一个持续时间有限的振荡（1EV161-02-07)。3.2.8
电压浪通voltagesurge
沿线路或电路传播的瞬态电压波，其特征是电压快速上升后缓慢下降（IEV161-08-11)。GB/T14048.12—2006/1EC60947-4-3:19993.2.9
抗扰性immunity（toadisturbance)使电器设备、装置或系统的性能在电磁干扰存在时不下降的能力（IEV161-01-20）。4分类
5.2给出了可作为分类依据的数据。5交流半导体控制器和接触器的特性特性概要
控制器和接触器的特性用下列（适用的）项目加以规定：电器类型（见5.2)：
主电路的额定值和极限值（见5.3）：使用类别（见5.4)；
控制电路（见5.5)；
辅助电路（见5.6）；
继电器和脱扣器的型式和特性（见5.7）：与短路保护电器的协调配合（见5.8）：通断操作过电压（见5.9）%
5.2电器类型
以下各项应予规定：
5.2.1电器的型式
控制器和接触器的型式（见3.1.1和3.1.2）。5.2.2极数
5.2.2.1主极数
5.2.2.2由半导体开关器件控制的主极数5.2.3电流种类
仅交流适用
5.2.4分断（电弧）介质（空气、真空等）仅适用于混合式控制器和接触器的机械开关电器5.2.5电器的操作条件
5.2.5.1操作方式
例如：
对称控制的控制器（如全相控制的半导体器件）：非对称控制的控制器（如可控硅和二极管）。5.2.5.2控制方式
例如：
自动（由主令开关或程序控制器控制）：非自动（即用按钮控制）：
半自动（即部分是自动的，部分是非自动的）。5.2.5.3连接方式
例如（见图2）：
负载星形，可控硅连接在负载与电源之间：负载三角形，可控硅连接在负载与电源之间：单相负载，可控硅连接在负载与电源之间。
