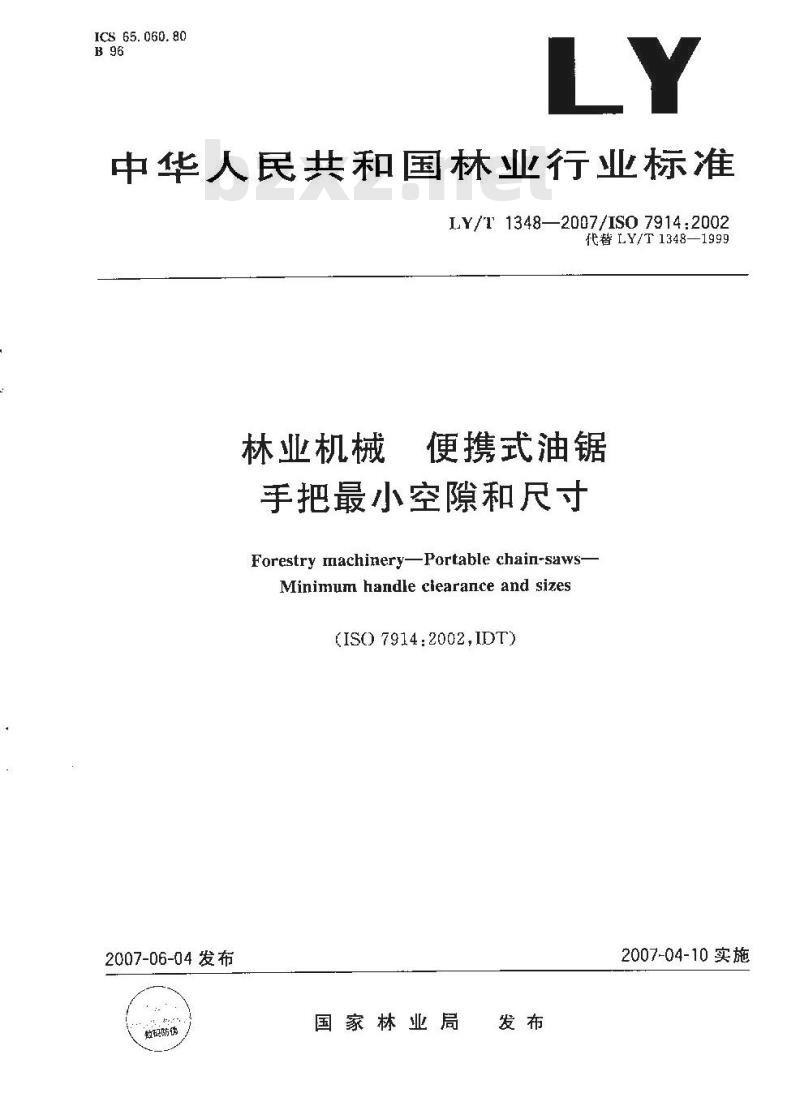

【林业行业标准(LY)】 林业机械 便携式油锯手把最小空隙和尺寸

ICS 65.060.80
中华人民共和国林业行业标准
LY/T1348—2007/IS07914:2002
代替LY/T1348—1999
林业机械
便携式油锯
手把最小空隙和尺寸
Forestry machineryPortable chain-saws-Minimum handle ciearance and sizes(ISO 7914:2002,IDT)
2007-06-04发布
数码防伪
国家林业局
2007-04-10实施

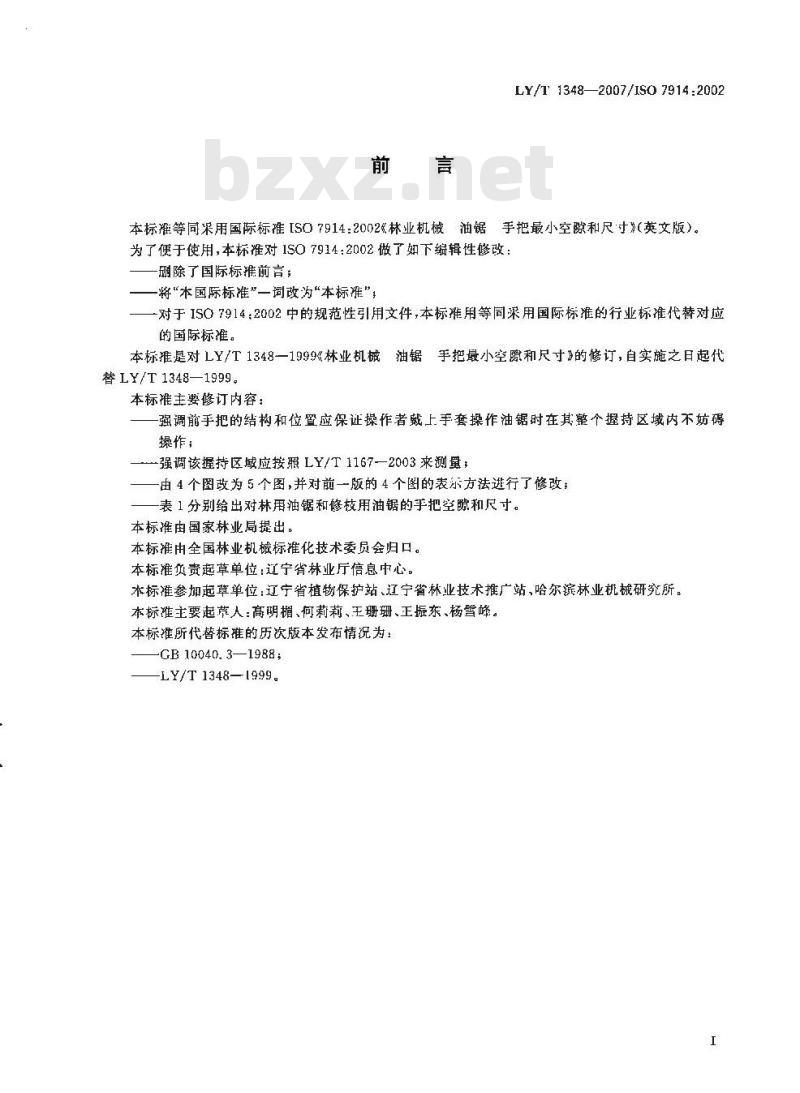

LY/T 1348—2007/ISO 7914 :2002本标准等同采用国际标准[SO7914：2002林业机械油锯手把最小空和尺寸》（英文版）。为了便于使用，本标准对1SO7914：2002做了如下编辑性修改：删除了国际标推前言；
将“术国际标准”一词改为“本标雅-对于ISO7914：2002中的规范性引用文件，本标准用等同采用国际标准的行业标准代替对应的国际标准。
本标推是对LY/T1348一1999《林业机械油锯手把最小空隙和尺寸》的修订，自实施之日起代替LY/T1348—1999。
本标推主要修订内容：
强调前手把的结构和位置应保证操作者戴上手套操作油锯时在其整个握持区域内不妨碍操作；
强调该握持区域应按照LY/T1167—2003来测量；-由4个图改为5个图，并对前一版的4个图的表乐方法进行了修改：表1分别给出对林用油锯和修技用油锯的手把空和尺寸。本标准由国家林业局提出。
本标推由全国林业机械标推化技术委员会归口。本标推负责起草单位：辽宁省林业厅信息中心。本标准参加起草单位：辽宁省植物保护站、辽宁省林业技术推广站、哈尔滨林业机械研究所。本标谁主要起草人：高明相、何莉莉、王珊珊、正振东、杨雪峰。本标准所代替标准的历次版本发布情况为：-GB10040.3—1988;
-LY/T 1348—[999.

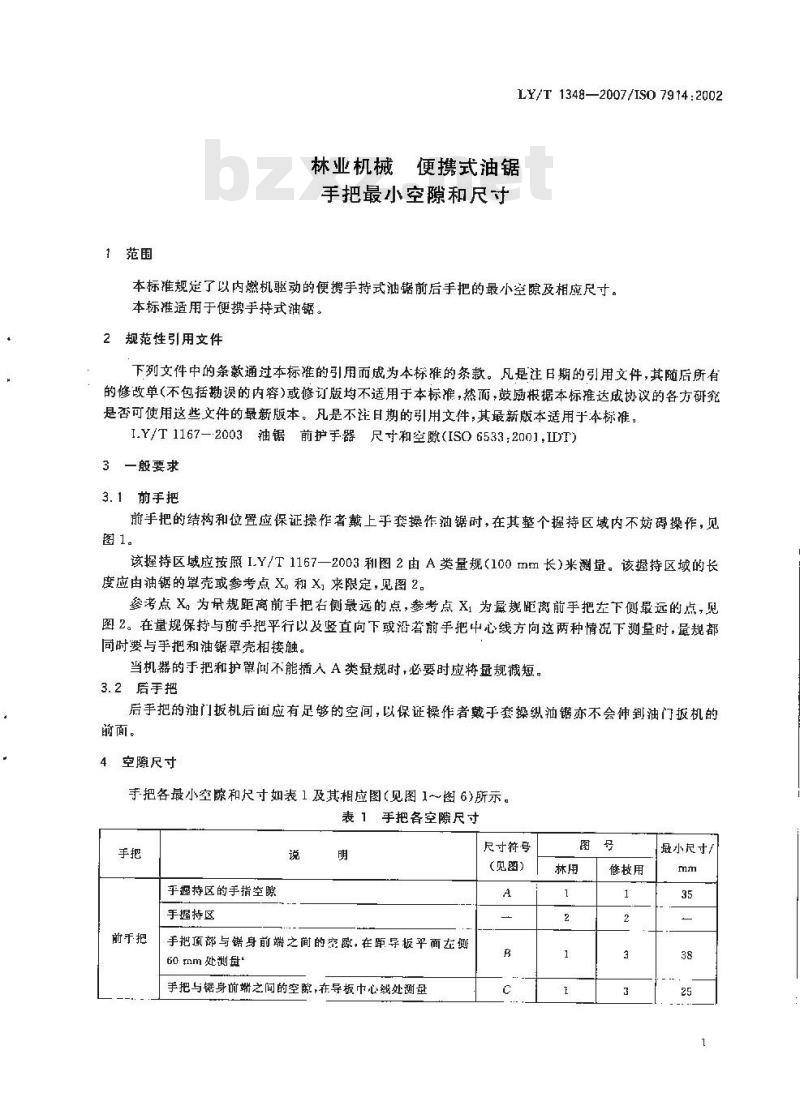

1范围
LY/T1348—2007/IS07914:2002
便携式油锯
林亚业机械
手把最小空隙和尺寸
本标准规定了以内燃机驱动的便携手持式油锯前后手把的最小空隙及相应尺寸。本标适用于便携手持式油锯。
2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标推达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的用文件，其最新版本适用于本标准。1.Y/T1167—·2003油锯前护手器尺寸和空隙（ISO6533：2001,IDT)3一般要求
3.1前手把
前手把的结构和位置应保证操作者戴上乎套操作油锯时，在其整个握持区域内不妨碍操作，见图1。
该握持区域应按照L.Y/T1167—2003和图2由A类量规（100mm长）米测量。该握持区域的长度应由油锯的罩壳或参考点X。和X，来限定，见图2。参考点X。为呆规距离前手把右侧最远的点，参考点X，为规距离前手把左下侧最远的点，见图2。在量规保持与前手把平行以及竖直向下或沿者前手把中心线方向这两种情况下测量时，量规都同时婆与手把和油锯罩壳相接触。当机器的手把和护翼间不能插播入A类量规时，必要时应将量规截短。3.2后手把
后手把的油门扳机后面应有足够的空间，以保证操作者戴手套操纵油锯亦不会伸到油门扳机的前面。
4空隙尺寸
于把各最小空隙和尺寸如表1及其相应图(见图1~图6)所示。表 1手把各空隙尺寸
前于把
于握持区的手指空
手握持区
手把项部与锯身前端之间的空隙，在距导板平面左侧60mm处谢盘
手把与锯身前端之间的空陈，在导板中心处测量尺寸符号
（见图）
修技用
最小尺寸/
LY/1 1348-2007/IS0 7914:2002手把
前手把和
后手把
后于把b
手把機断面周长
前手把顶部中心至油门扳机后端的距离未扣动油门扳机时的手指空歇
未扣动油门扳机时的扳机下部空未扣动油门扳机时的扳机后部空隙表1(续）
当油锯其有固定插木齿，该尺寸应自插木齿齿根平面测景。尺寸符号
（见图）
各尺寸应在不扣动扳机（也就是节气门仪受轻微初始压力）的惰说下测量。n
注: 图中 A、B,C 和 D 见表 1。号

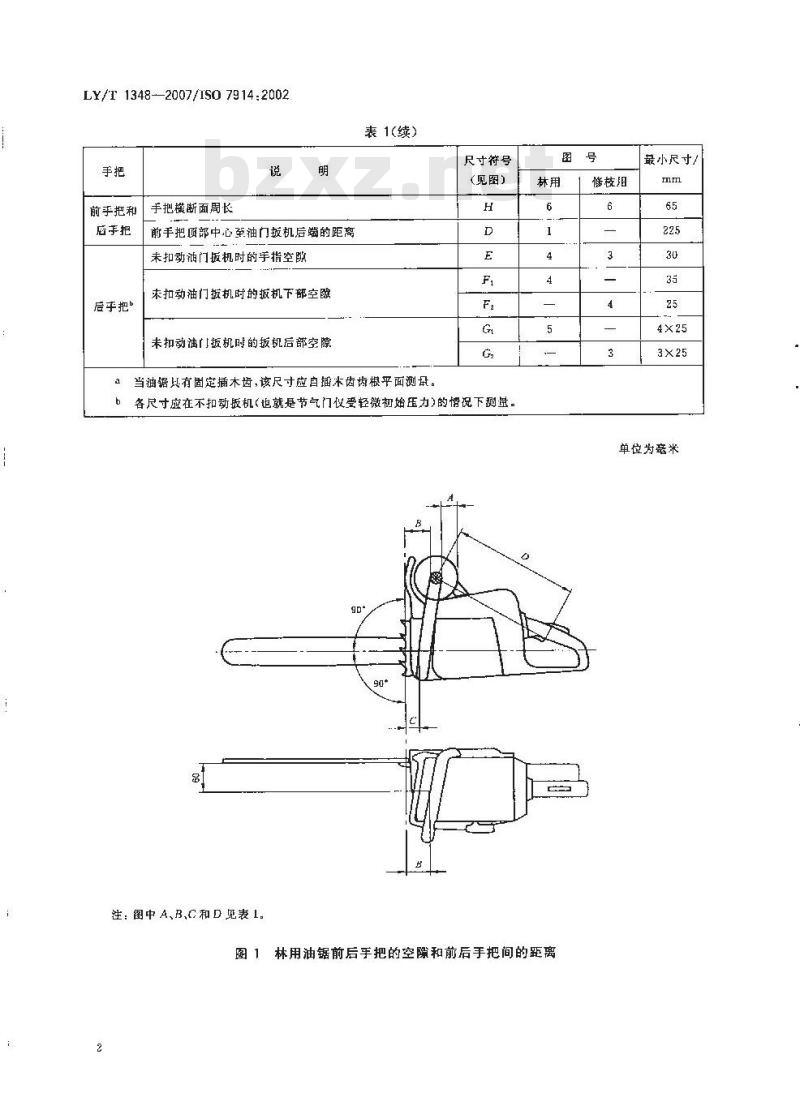

图1林用油锯前后手把的空隙和前后手把间的距离2
修枝旧
最小尺寸/
单位为旁米
量规A（见LY/T1167..2003)；
2——手握持区；
3——后手把。

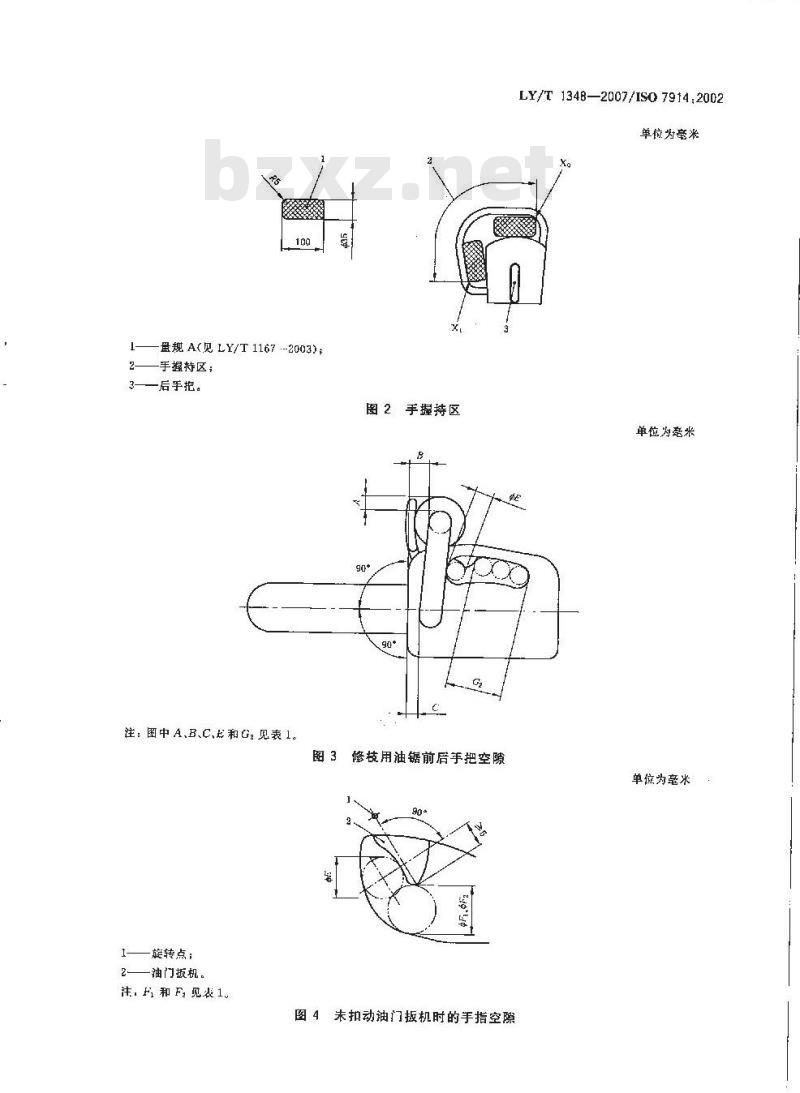

注：图中A、B、C、比和G：见表1。图2 手握持区
图3修枝用油锯前后手把空隙
一旋转点：
一油门扳机。
注，F和F见袋1
图4未扣动油门扳机时的手指空隙LY/T134B—2007/ISO7914,2002
单位为毫米
单位为离张
单位为毫米
LY/T1348—2007/IS07914:2002
1—油门扳机
α= -15°~ +15°,
=-75~+75°
注:G 见表 1。
注：H 见表 1。
LY/T 1348-2007
图5未扣动油门扳机时的扳机后部空隙图6手把横断面周长
单位为妾米
单位为旁米
版权专有稳权必究
书号：155066-2-18319
定价：
中华人民共和国林业
行业标准
林业机械便携式油锯
手把最小空隙和尺寸
LY/T1348—2007/15O7914.2002
中国标准出版社出版发行
北京复兴门外三里河北街16号
邮政编码：100045
网址 www, spe, net. cnbzxz.net
电话：6852394668517548
中国标准出版社案皇岛印刷厂印刷各地新华书店经销
开本880×12301/16
印张0.5字数10下字
2007年12月第一版2007年12月第一次印刷*
书号：155066·2-18319
定价10.00元
如有印装差错
告由本社发行中心调换
版权专有侵权必究
举报电话：（010)68533533
