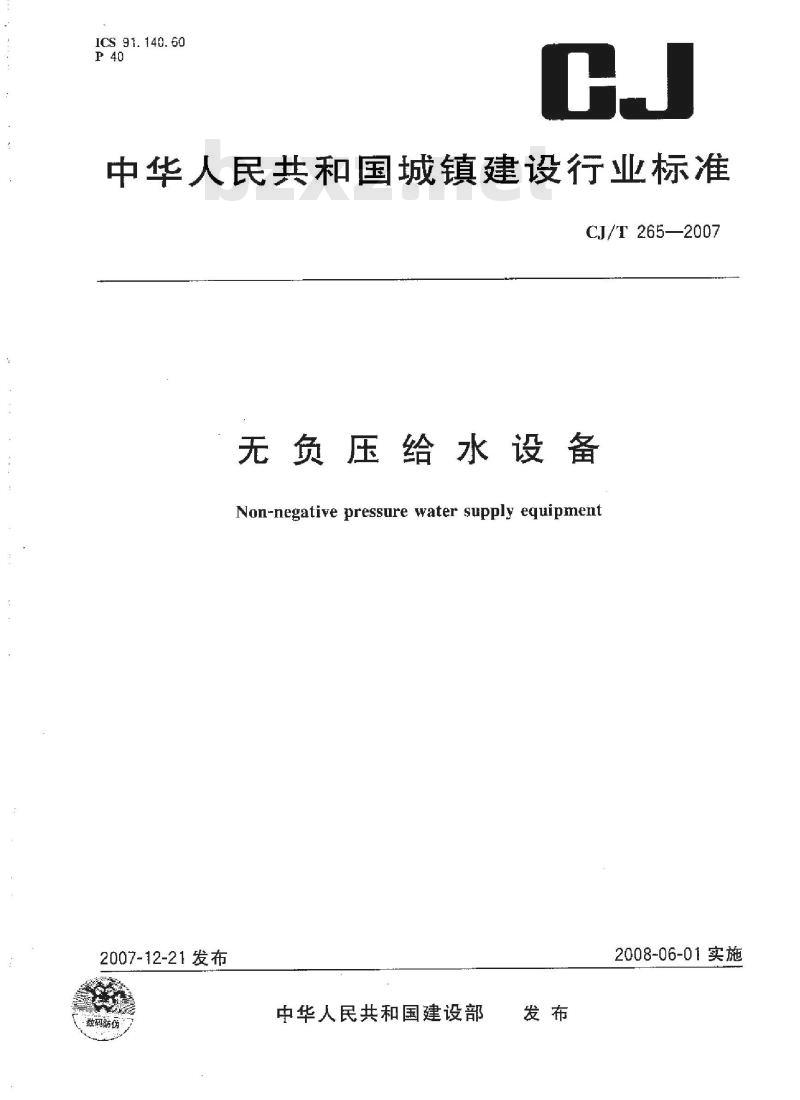

【城镇建设行业标准(CJ)】 无负压给水设备

ICS91.140.60
中华人民共和国城镇建设行业标准CJ/T265—2007
无负压给水设备
Non-negative pressure water supply equipment2007-12-21发布
数码防伤
中华人民共和国建设部
2008-06-01实施

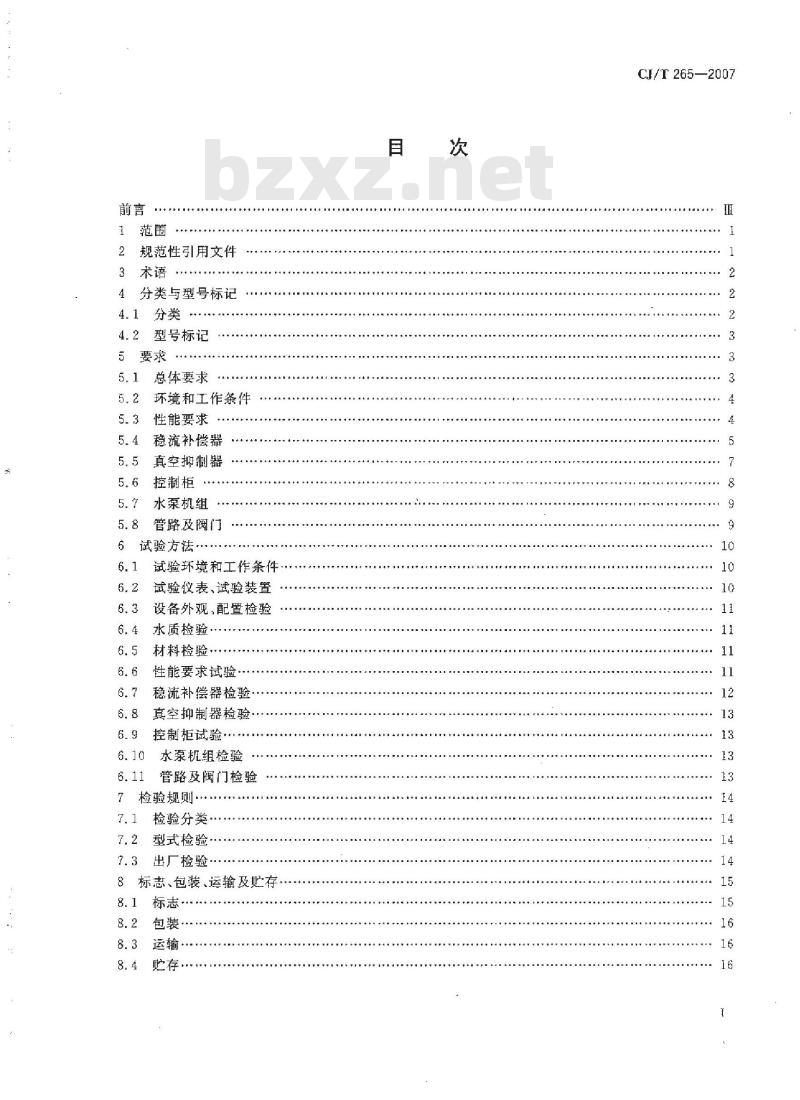

规范性引用文件
分类与型号标记
型号标记
总体要求
环境和工作条件
性能要求
稳流补偿器
真空抑制器
控制柜
水泵机组
管路及阀门
6试验方法·
试验环境和工作条件，
试验仪表、试验装置
设备外观、配置检验
水质检验
材料检验…
性能要求试验，
稳流补偿器检验·
真空抑制器检验·
控制柜试验·
水泵机组检验
管路及阀门检验
检验规则·
检验分类
型式检验
出厂检验·
8标志、包装、运输及贮存
标志·
运输·
......
CJ/T 265—2007
CJ/T265—2007

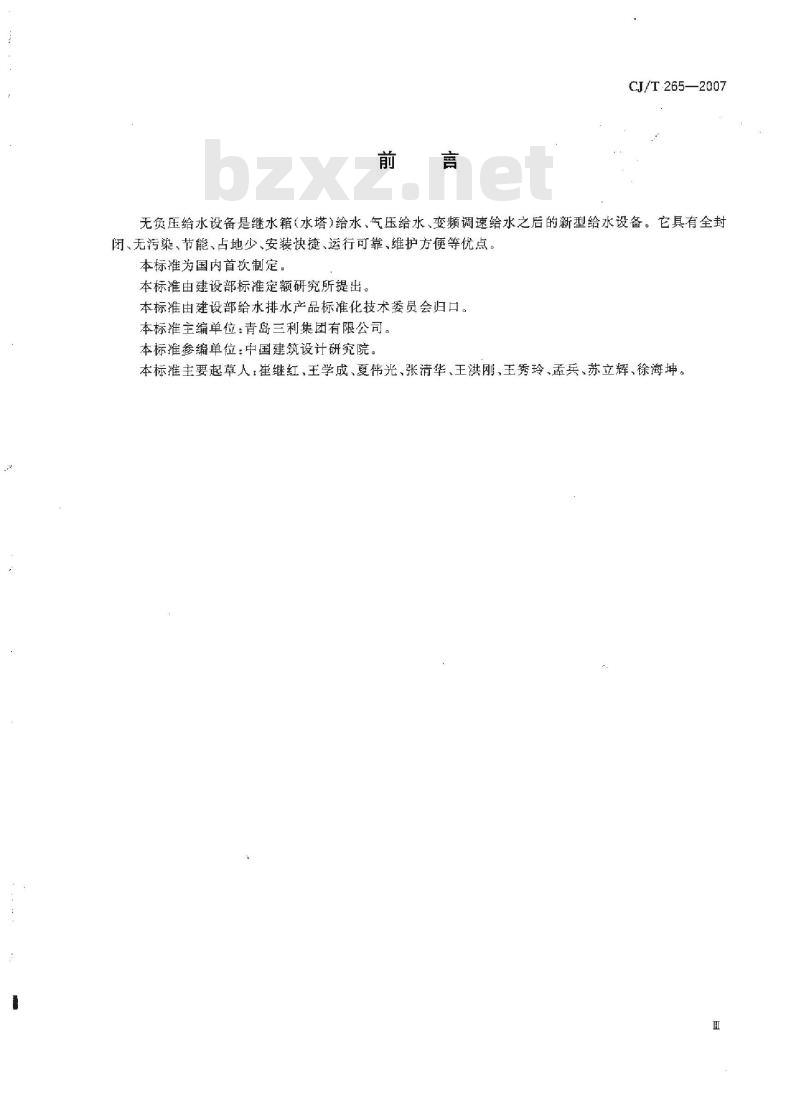

无负压给水设备是继水箱（水塔）给水、气压给水、变频调速给水之后的新型给水设备。它具有全封闭、无污染、节能、占地少、安装快捷、运行可靠、维护方便等优点。本标准为国内首次制定。
本标准由建设部标准定额研究所提出。本标准由建设部给水排水产品标准化技术委员会归口。本标推主编单位：青岛三利集团有限公司。本标准参编单位：中国建筑设计研究院。本标推主要起草人：崔继红、王学成、夏伟光、张清华、王洪刚、王秀玲、孟兵、苏立辉、徐海坤。H

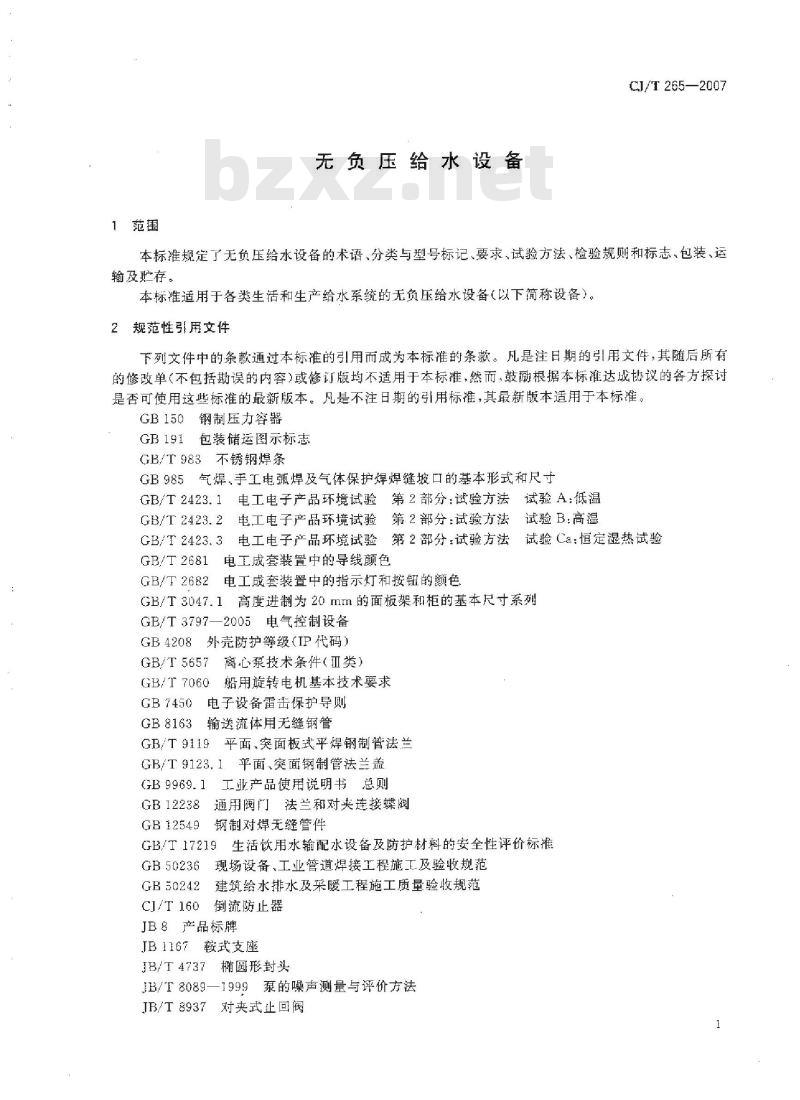

1范围
无负压给水设备
CJ/T 265—2007
本标准规定了无负压给水设备的术语、分类与型号标记、要求、试验方法、检验规则和标志、包装、运输及贮存。
本标准适用于各类生活和生产给水系统的无负压给水设备（以下简称设备）。2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容)或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方探讨是否可使用这些标准的最新版本。凡是不注日期的引用标准，其最新版本适用于本标准。GB150钢制压力容器
GB 191
包装储运图示标志
GB/T983不锈钢焊条
GB985气焊、手工电弧焊及气体保护焊焊缝坡口的基本形式和尺寸GB/T2423.1电工电子产品环境试验第2部分：试验方法试验A：低温GB/T2423.2电工电子产品环境试验第2部分：试验方法试验B：高温GB/T2423.3电工电子产品环境试验第2部分：试验方法试验Ca：恒定湿热试验GB/T2681电工成套装置中的导线颜色GB/T 2682 E
电工成套装置中的指示灯和按钮的颜色GB/T3047.1高度进制为20mm的面板架和柜的基本尺寸系列GB/T3797—2005电气控制设备
GB4208外壳防护等级（IP代码）GB/T 5657
离心泵技术条件（亚类）
船用旋转电机基本技术要求
GB/T 7060
电子设备雷击保护导则
GB 7450
输送流体用无缝钢管
GB 8163
GB/T9119平面、突面板式平焊钢制管法兰GB/T9123.1平面、突面钢制管法兰盖GB9969.1工业产品使用说明书总则GB12238通用阀门法兰和对夹连接蝶阀GB 12549
钢制对焊无缝管件
GB/T17219生活饮用水输配水设备及防护材料的安全性评价标准现场设备、工业管道焊接工程施工及验收规范GB 50236
建筑给水排水及采暖工程施工质量验收规范GB 50242
CJ/T 160 1
倒流防止器
JB8产品标牌
JB1167鞍式支座
JB/T 4737
椭圆形封头
JB/T8089—1999泵的噪声测量与评价方法JB/T8937对夹式止回阀
CJ/T 265—2007

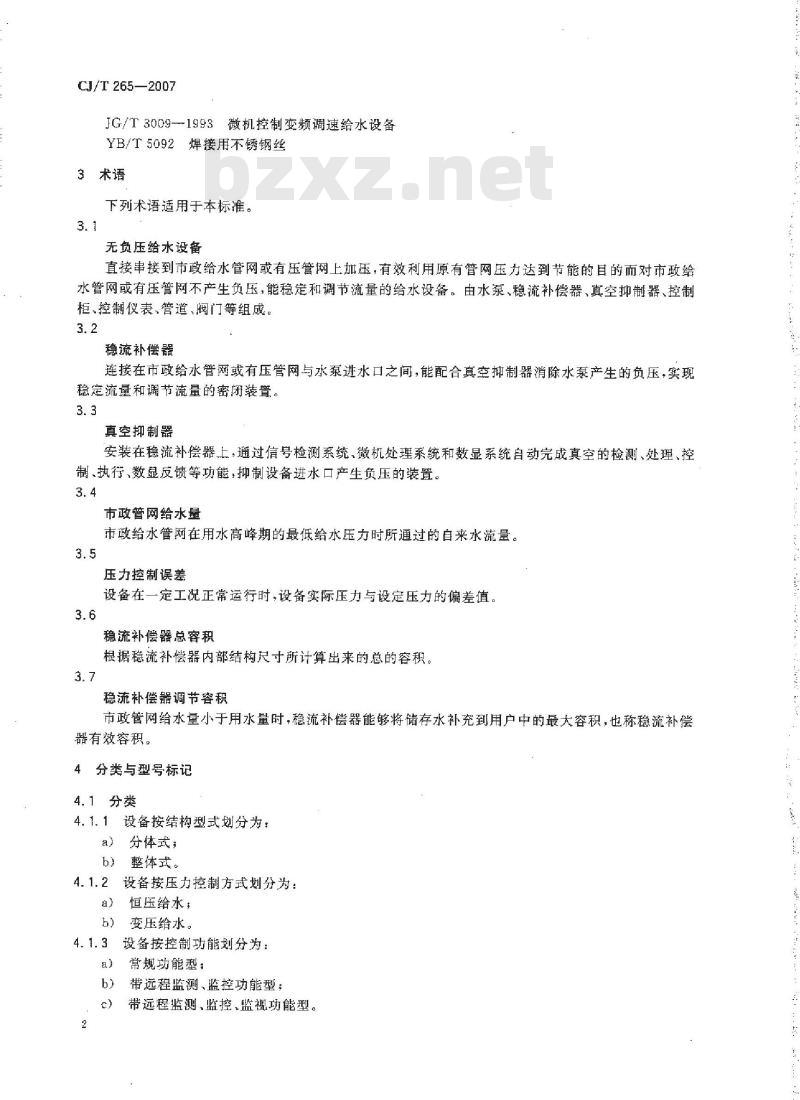

JG/T3009—1993微机控制变频调速给水设备YB/T5092焊接用不锈钢丝
3术语
下列术语适用于本标准。
无负压给水设备
直接串接到市政给水管网或有压管网上加压，有效利用原有管网压力达到节能的目的而对市政给水管网或有压管网不产生负压，能稳定和调节流量的给水设备。由水泵、稳流补偿器、真空抑制器、控制柜、控制仪表、管道、阀门等组成。3.2
稳流补偿器
连接在市政给水管网或有压管网与水泵进水口之间，能配合真空抑制器消除水泵产生的负压，实现稳定流量和调节流量的密闭装置。3.3
真空抑制器
安装在稳流补偿器上，通过信号检测系统，微机处理系统和数显系统自动完成真空的检测、处理、控制、执行、数显反馈等功能，抑制设备进水口产生负压的装置。3.4
市政管网给水量
市政给水管网在用水高峰期的最低给水压力时所通过的自来水流量。3.5
压力控制误差
设备在一定工况正常运行时，设备实际压力与设定压力的偏差值。3.6
稳流补偿器总容积
根据稳流补偿器内部结构尺寸所计算出来的总的容积。3.7
稳流补偿器调节容积
市政管网给水量小于用水量时，稳流补偿器能够将储存水补充到用户中的最大容积，也称稳流补偿器有效容积。
分类与型号标记
4.1分类
设备按结构型式划分为：
a）分体式；
整体式。
设备按压力控制方式划分为：
恒压给水；
变压给水。
设备按控制功能划分为：
常规功能型：
带远程监测、监控功能型；
带远程监测、监控、监视功能型。 c
4.2型号标记
4.2.1标记
4.2.2型号示例
水泵台数（包括备用泵台数）
设备扬程，m
CI/T265—2007
额定供水流量（不包含备用泵流量），rm/h结构型式代号，分体式无代号，整体式：无负压给水设备
示例1.无负压给水设备，额定供水流量为20m/h.设备扬程为60m，配用2台水泵，整体式结构，其型号表示为！WWG( II )20-60-2
示例2：无负压给水设备，额定供水流量为150m/h，设备扬程为80m配用3台水泵，分体式结构，其型号表示为：WWG150-80-3
5要求
5.1总体要求
5.1.1设备制造厂商应具备健全的质量管理体系，5.1.2稳流补偿器及真空抑制器应全封闭使内部水不与大气相通，应可靠地实现无负压给水设备功能，应实现流量调节和稳流功能。5.1.3设备的组成如图1。
稳流补偿器：
真空抑制器：
水泵：
控制柜；
压力传感器：
负压表：
过滤器；
倒流防止器（可选）：
一清洗排污阀；
10—小流童保压管；
11——止回阀：
12—-阀门：
13——超压保护装置：
-旁通管；
A—接市政给水管网或有压管网；B
图1设备组成
接用户管网。
CJ/T 265—2007
5.1.4设备表面应乎整、匀称.外观不应有磕碰、划伤、局部变形等缺陷，喷塑和喷漆部位不应有脱落、剥离、起泡、流痕等缺陷。不锈钢设备的焊接处的焊缝应均匀、牢固，不允许有气孔、夹渣、裂纹或烧穿等缺陷，且焊接应符合GB/T985、GB/T983、YB/T5092及GB50236的规定。5.1.5设备及其管道的布置应做到结构合理、检修方便、便于操作和观测：且阻力损失要小。5.1.6进水口阀门前应设有负压表，稳流补偿器及设备出水口应设压力传感器。设备应设管网超压保护装置。设备配套使用的仪表，其量程、精度选择应合理，且应有产品合格证。5.1.7设备应保证对水质无二次污染、不改变原水（进人稳流补偿器之前的水）水质。不锈钢设备所有过流部件所选用材质化学成分不低于奥氏体不锈钢0Cr18Ni9（SUS304）的要求，且应符合GB/T17219的规定。
5.1.8不锈钢设备表面应做镜面或亚光酸洗钝化处理。5.1.9不锈钢设备所用螺栓、垫圈及螺母应与被紧固件材质相同。5.2环境和工作条件
设备在下列环境条件下应能连续可靠地工作：a）环境温度：5℃~~40℃，
空气相对湿度：90%（20℃），无结露：c)
振动：最大振动加速度不应超过5m/s，振动频率10Hz~150Hz；倾斜角度：5°；
电源电压：380X（1土10%）V；
电源频率：50Hz±2Hz
设备运行地点应无导电或爆炸性尘埃、无腐蚀金属或破坏绝缘的气体或蒸汽：g)
有特殊环境和工作条件的可与设备制造厂商协调提出。h)
5.3性能要求
5.3.1无负压功能
设备应具备无负压功能，即设备应具有对市政给水管网或有压管网不产生负压功能。5.3.2全封闭、稳流补偿功能
设备与水接触到的部分为全封闭无污染，并且设备在全封闭的基础上，能保证间用水量大于市政管网给水量时，稳流补偿器中的储备水能及时补充。5.3.3设备供水能力
额定状态下，设备单台工作泵的实测扬程和流量不应低于水泵标定的额定值的5%。5.3.4无水自动停机、有水自动开机功能设备在水源无水时应能自动停机保护，并具有报警功能；水源水压恢复后应能自动启动。即设备应具有无水自动停机和有水自动开机功能。5.3.5小流量停泵保压功能
设备在用水低峰或夜间，当用水量低于1%的设备额定供水流量时应能自动切换为小流量停泵保压的工作状态，即设备应具有小流量停泵保压功能。注：设备额定供水流量在200m/h以上时可不受此条件限制。5.3.6压力控制误差
设备应具有自动恒压供水功能。恒压供水时，压力控制误差不应超过土0.01MPa。5.3.7水泵自动切换功能
设备配置两台及以上的水录时，水泵应能自动切换运行，且切换设定的时间误差不应超过士30S55.3.8连续运行功能
设备在额定供水流量及扬程的条件下，连续运转不少于12h后。各部件不应产生影响正常运行的故障，且水泵运转无杂音和其他异常现象。4
5.3.9设备启、停控制功能
设备应其备手动、自动和远程操作的启动、停止功能，5.3.10备用泵自动投入运行功能设备的工作泵出现故障时，备用泵应能自动投人运行。5.3.11远程监测、监控、监视功能CJ/T 265—2007
设备应能实现远程监测、监控功能，设有远程监视功能的设备应能在监控中心实现监视功能5.3.12自动保护功能
设备应具有电源过压、欠压、缺相、短路、过流等故障报警及自动保护功能，对可恢复的故障应能自动或手动消除，恢复正常运行。5.3.13超压保护功能
设备应设有超压保护功能，应能保证设备在运行过程中出现超压时自动停止运行并报警，超压消除后能自动恢复正常运行。
5.3.14设备的耐压强度
设备在承受设计压力的1.5倍且不低于0.6MPa的压力下，保压30min，无渗漏和无宏观变形或损坏。
5.3.15噪声
设备正常运行时的噪声：单机功率小于等于45kW时不应大于75dB(A)。当有安装环境要求时，应采取降噪措施符合环保要求。5.3.16设备抗干扰能力
设备应具有较强的抗于扰能力，在一定负荷的用电设备干扰下应能稳定正常工作，不应出现压力震荡或停机保护现象。
5.4稳流补偿器
5.4.1一般规定
5.4.1.1稳流补偿器外形见图2和图3.图2为进水口在稳流补偿器的上部，图3为进水口在稳流补偿器的侧向。
封头：
筒体：
鞍式支座；
真空抑制器接口：
进水日；
出求口：
清洗排污阀。
图2稳流补偿器外形尺寸（上部进水）CJ/T 265—2007
封头；
筒体；
鞍式支座，
真空抑制器接口：
进水口；
出水口；
清洗排污阀。
DN/rmm
图3稳流补偿器外形尺寸（侧向进水）稳流补偿器公称直径DN和有效长度L应符合表1的规定。稳流补偿器常用规格尺寸
5.4.2技术要求
15002000
160018002000
30003200
3 6004 000
24002500
4800/5000
280013000
5.4.2.1稳流补偿器的设计压力不应低于直接串接的市政给水管网或有压管网的最大给水压力，其压力等级可分为下列三级：
0. 60 MPa:
1.60 MPa.
5.4.2.2稳流补偿器设计时应对市政管网给水量、设计流量和稳流补偿器容积进行计算和校核。a）
市政管网给水量大于设计流量时，稳流补偿器大小可按30$~300s的设计流量确定，其规格可参照表2选用。
表2稳流补偿器常用规格的生要性能参数稳流补偿器
规格型号/mm
DN600X1300
DN 800X1 500
DN1000X2000
DN1200X2400
DN 1 400X2 800
DN 1 500X3 000
DN 1600X3200
主要结构尺寸/mm
公称直径
有效长度
总容积/
调节容积/
0.254--0.288
0. 515--0. 584
1. 079 -~1. 223
1. 865~2. 114
2. 962--3. 357
3.643~-4.129
4.422-~-5.011
参考流量/
(m3/h)
20~-70
80~255
36-~400
150-495
220--600
稳流补偿器
规格型号/rmm
DN 1800X3 600
DN 2 000 X 4 000
DV 2200X4 400
DV2400×4800
DN 2500×5 000
DN 2 800X5 600
DN 3 D00X6 000
表2（续）
主要结构尺寸/mm
公称直径
有效长度
总容积/
调节容积/
6. 296-~-7, 135
8. 636-9. 787
11.494-13.027
14, 923--16.912
16. 867--19. 116
23. 697 --26. 856
29. 146 --33. 032
CJ/T 265—2007
参考流量/
(m\/h)
350~-860
480~1180
650-1 565
850~2030
1000-2300
1500~3225
2 000--3 960
市政管网给水量小于设计流量时，稳流补偿器应能起到调节流量差额的作用，稳流补偿器调节容积应按第5.4.2.3条和第5.4.2.4条进行计算。5.4.2.3稳流补偿器调节容积（V,)应按其进水量和出水量的变化曲线经计算确定，资料不足时，应按(1)式计算：
V,=QuQ.)XAT
式中：
V,—-稳流补偿器调节容积，单位为立方米（m\）；设计流量，单位为立方米每小时（m/h）；Q.
Q一市政管网给水量，单位为立方米每小时（m/h）AT
.**-( 1 )
-用水高峰时持续时间（h)，其大小与用水设计规模、当地用水习惯、用户性质和季节等因素有关，一般取△T=3min~~30min.特殊情况不大于45min。5.4.2.4稳流补偿器总容积（V。按（2)式计算：V。=
武中：
稳流补偿器总容积，单位为立方米（m\）；稳流补偿器可利用容积系数，一般应取0.75~~0.85。5.4.2.5稳流补偿器底部应设泄水装置，顶部应设置吊耳。·（2）
5.4.2.6稳流补偿器材质应为不锈钢，且化学成分不应低于奥氏体不锈钢0Cr18Ni9（SUS304)的要求。
稳流补偿器封头应选用椭圆形标准封头，其尺寸应符合JB/T4737的规定。5.4.2.7
5.4.2.8稳流补偿器壁厚应按GB150进行设计。稳流补偿器制造时应避免钢板表面的机械损伤。对于尖锐伤痕以及不锈钢防腐蚀表面的局部伤痕、刻槽等缺陷应予以修磨，修磨范围的斜度至少为1：3，修磨的深度不应大于该部位钢材厚度的5%，且不大于0.5mm，否则应予焊补。5.4.2.9稳流补偿器支座应符合JB1167的规定。5.5真空抑制器
5.5.1真空抑制器应与稳流补偿器配套选用，且应符合本标推的规定要求5.5.2真空抑制器按接口法兰尺寸分为DN注50.DN200和DN300三种规格，选用时应符合表3的规定。
CJ/T 265—2007
稳流补偿器公称直/tm
真空抑制器规格/mm
表3真空抑制器规格选用
800DN≤2 C00
5.5.3真空抑制器应具有数显及与控制柜间的信号传输功能。DN≥2200
5.5.4真空抑制器应采用不锈钢材质，且不锈钢材质的化学成分不应低于0Cr18Ni9（SUS304）的要求。5.5.5真空抑制器应按照设计图样及工艺标准进行制造、安装。5.6控制柜免费标准下载网bzxz
5.6.1一般要求
5.6.1.1控制柜的尺寸应符合GB/T3047.1的规定。5.6.1.2控制柜表面应平整、勾称，所有焊接处应均勾牢固，不应有明显的歪斜翘曲变形或烧穿等缺陷，其外观应符合JG/T3009—1993中的规定。5.6.1.3控制柜的表面涂层不应眩尽反光，颜色应均勾一致、整洁美观，不应有脱漆、起泡、裂缝、皱纹和流痕等现象。
5.6.1.4控制的柜体底部应具有与基础固定的安装孔。5.6.1.5控制柜的内部配件应装配合理、结构紧凑、维修方便。5.6.1.6控制柜的项部应有吊环等，以便吊装。5.6.1.7电气、电子元件应符合各自相应标准的规定。应有产品质量合格证。5.6.1.8控制柜内各接线点应牢固，布线应符合设计图样及相应标准的要求。5.6.1.9控制柜中所用导线及母线的颜色应符合GB/T2681的规定，指示灯和按钮的颜色应符合GB/T2682的规定。
5.6.1.10控制柜的防护等级应符合GB4208的规定，且不应低于IP30。5.6.2显示及功能
5.6.2.1控制柜面板应有电源、电流、电压显示。5.6.2.2控制柜面板应有水泵启、停状况显示。5.6.2.3控制柜应有设定压力、实际压力、水泵频率显示。5.6.2.4控制柜面板应有故障声、光报警显示。5.6.2.5控制柜面板的按钮、开关及仪表等应易于操作且功能标志齐全。5.6.3设备电气性能
5.6.3.1电气间隙与爬电距离
控制柜带电电路之间以及带电零部件或接地零部件之间的电气间隙和爬电距离应符合GB/T3797—2005第3.7条的规定。5.6.3.2绝缘电阻与介电强度
a）设备中带电回路之间以及带电回路与大地之间（在该回路不直接接地时）的绝缘电阻应符合GB/T3797—2005中第3.8.1条的规定，不小于1MQ；b）设备的介电强度应符合GB/T3797-2005中第3.8.2条的规定，对主电路及主电路直接连接的辅助电路，额定电源电压220V时，应能承受介电试验电压2000V，50Hz：额定电源电压380V时，应能承受介电试验电压2500V,50Hz；1min而无击穿和闪烁现象。对不与主电路直接连接的辅助电路，额定绝缘电压大于60V时，应能承受介电试验电压2U，十1000V,最低1500V
5.6.3.3安全接地
控制柜的金属构件应有可靠的接地保护，与接地点相连接的保护导线的截面，应符合GB/T3797一2005中第3.10.7.1条中表5的规定。与接地点连接的导线必须是黄、绿双色线。不能明8
显表明的接地点，应在其附近标注明显的接地符号。CJ/T 265—2007
主接地点与设备任何有关的、因绝缘损坏可能带电的金属部件之间的电阻不应超过0.1.2。连接接地线的螺钉和接线点不应作其他机械紧固用。5.6.3.4防雷
控制柜应有可靠的防雷击措施，并应符合GB7450的规定。5.6.3.5低温试验
控制柜应能承受温度5℃土3℃，持续2h的低温试验，设备应能正常工作。5.6.3.6高温试验
控制柜应能承受温度40℃士2℃，持续2h的高温试验，设备应能正常工作。5.6.3.7恒定湿热试验
控制柜应能承受温度40℃土2℃，相对湿度90%~95%，持续48h的恒定湿热试验，试验后设备应能正常工作。
5.6.3.8振动试验
设备进行振动试验后，结构和零部件均应完好无损，设备性能正常。5.6.3.9运输试验
承受三级公路300km的运输颠簸试验，试验后结构和零部件均应完好无损，设备性能正常。5.7水泵机组
5.7.1设备配置的水泵应选用制造单位有生产许可证、符合国家标准或专业标准的产品，且有产品合格证。5.7.2设备设置的水泵应优先选用低噪声的不锈钢离心泵。5.7.3设备应设置互为备用泵，并能自动交替切换，备用泵应与最大一台工作泵相同。5.7.4水泵的其他性能应符合GB/T5657的规定。与水泵配套的电机性能应符合GB/T7060的规定。
5.8管路及阀门
5.8.1设备的管道系统（以下称为管道系统）除应按制造厂商的技术文件执行外，还应符合本标准和GB50242及GB50236的规定。
5.8.2管道，管件和法兰应采用不锈钢材质，且化学成分不应低于0Cr18Ni9（SUS304）的要求。对于大于等于DN50的管道壁厚不应小于3mm，且应符合GB8163的要求：对于大于等于DN50的管件壁厚不应小于3mm.且应符合GB12549的规定。5.8.3管道与设备、阀门的连接应采用法兰连接。各连接法兰及法兰盖不应低于管道的设计压力，且应符合GB/T9119和GB/T9123.1的规定。5.8.4每台水泵配置的进水管和出水管的管径应分别比水泵进水口和出水口至少大一级，且水泵的进水管与水泵进水口之间应采用偏心变径连接，水泵的出水管与水泵出水口之间应采用同心变径连接。5.8.5设备选配的各类阀门应是有生产许可证制造单位的产品，阀门公称压力不应低于管道的设计压力，且各阀门动作应灵活可靠。阀门的阀芯应采用不锈钢材质，且化学成分不应低于OCr18Nis（SUS304）的要求。蝶阀应符合GB12238的规定，对夹式止回阀应符合B/T8937的规定，其他类型的阀门应符合相应标准的规定
5.8.6设备进水口前应设置过滤器，其过滤网、阀体及所有过流零件均应使用奥氏体不锈钢材质，且化学成分不应低于0Cr18Ni9(SUS304)的要求。过滤网的网孔尺寸应按使用要求确定，一般为0.5mm~2mm，且过滤网的过滤总面积不应小于进水口截面积的1.5倍。5.8.7对要求设置倒流防止器的场合，应在设备进水口前设置倒流防止器，倒流防止器应安装在稳流补偿器进水口前的过滤器后，倒流防止器应选用不锈钢低阻力倒流防止器，且不锈钢材质的化学成分不应低于0Cr18Ni9（SUS304）的要求，倒流防止器的配置、安装应符合CJ/T160的规定。9
