【国家标准(GB)】 机械安全 进入机械的固定设施 第3部分：楼梯、阶梯和护栏

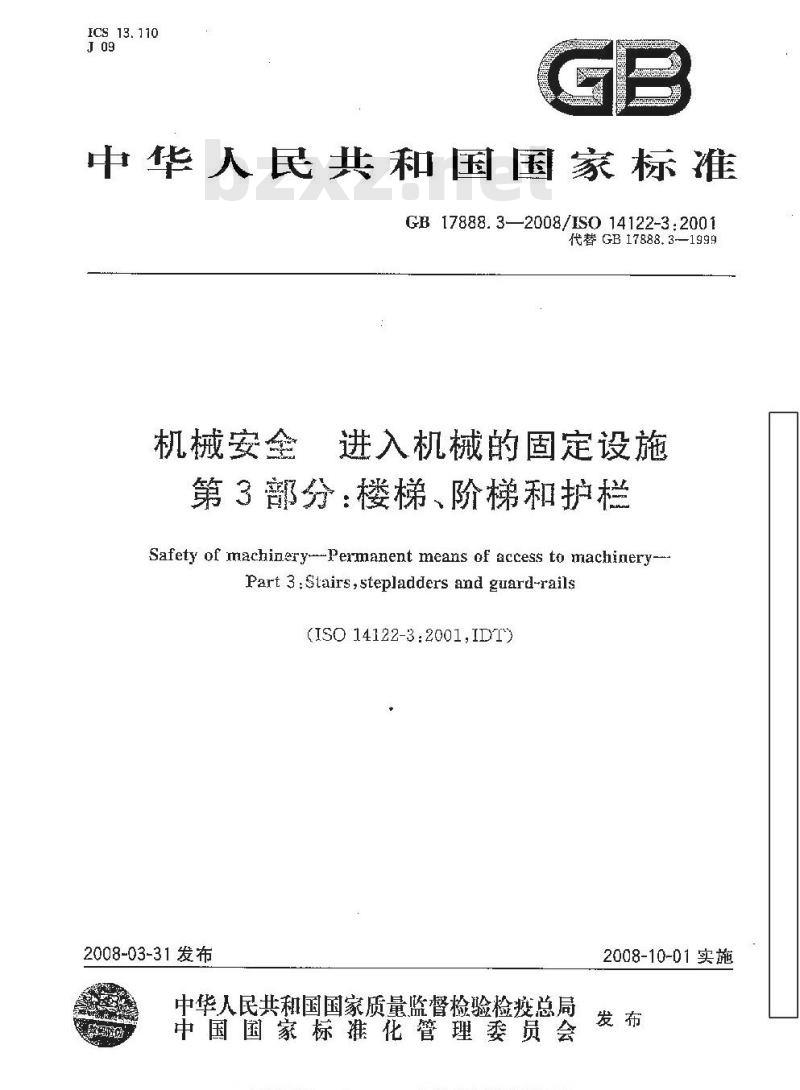

ICS 13. 110
中华人民共和国国家标准
GB 17888. 3—2008/IS0 14122-3:2001代替GB17888.3-1999
机械安全
进入机的固定设施
第3部分：楼梯、阶梯和护栏
Safety of machinery--Permanent means of access to machinery--Part 3 :Stairs,stepladders and guard-rails(ISO 14122-3:2001,IDT)
2008-03-31发布
中华人民共和国国家质量监督检验检疫总局中国国家标推化管理委员会
2008-10-01实施

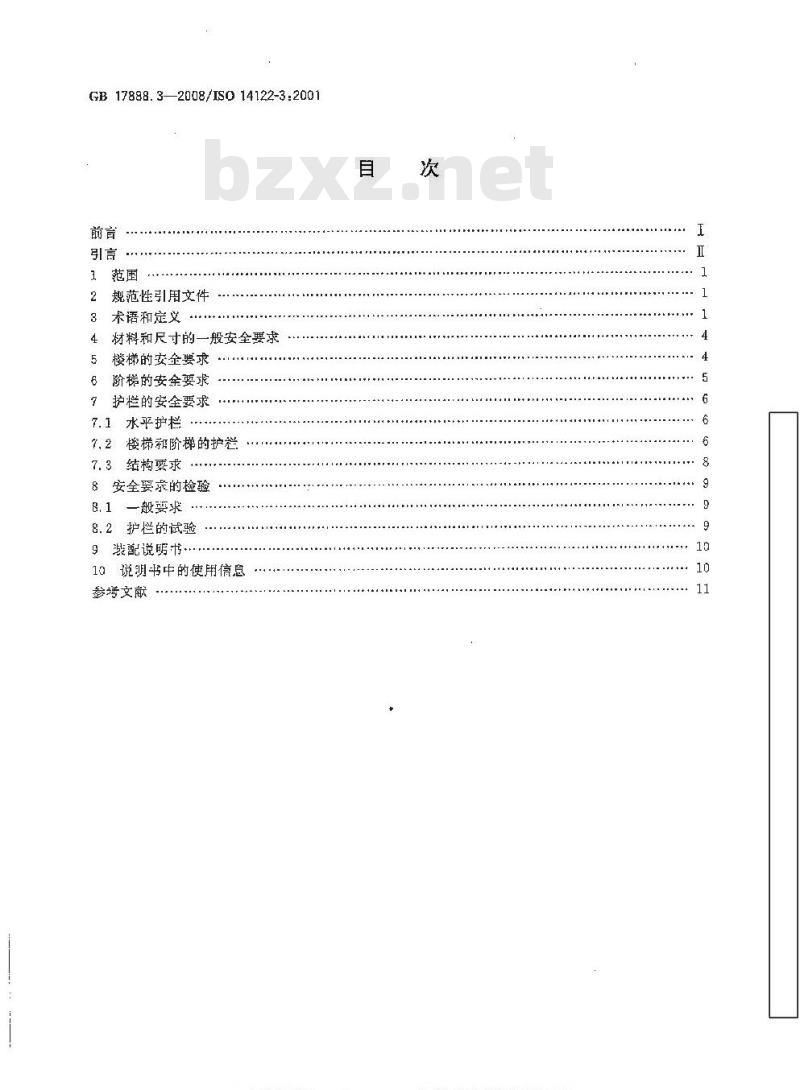

GB 17888. 3—2008/IS0 14122-3:2001前言
1范围
规范性引用文件
术语和定义
材料和尺寸的一般安全要求
5楼梯的安全要求
6阶梯的安全要求
？护栏的安全要求
7.1水平护栏
7.2楼梯和阶梯的护栏
7.3结构要求
8安全要求的检验
8. 1 一般要求
8.2护栏的试验
9配说明书…
10说溯书中的使用信息
参考文献
GB17888.3-2008/ISO14122-3;2001GB17888机械安全进人机械的固定设施》由以下四个部分组成：第1部分进人两级平面之间的固定设施的选择第2部分：工作平台和通道
第3部分：楼梯、阶梯和护档
第4部分：固定式直梯
本部分是GB17888的第3部分，本部分为全文强制。本部分等同采用ISO14122-3：2001机械安金进入机被的固定设施篇3部分：楼梯、阶梯和护栏》(英文版)。
本部分等同翻译SO14122-3:2001。为便于使用，本部分做了下列编辑性修改：将“国际标雅的本部分”改为“本部分”；用小数点“，\代替作为小数点的逗号“，”；一删除了对EN1070的引用，医为该标准已经废止；将国际标准中引高部分中本部分与EN292-2:1991/A1：1995录A的1.6.2\进入工作位置和维修点“和1.5.15滑倒、维倒和摔倒中给出的基本安全要求一起差解，\删除，这些内容已包含于GB/T15706.22007申的5.5.6；…删除了国际标准范国中的注（第1章）：-根据图的顺序将国际标准中的图6与图7位香对调本部分代替GB17888.3—1999。与G317888.3.-1989相比主要技术内容修改如下：增加了蔻菌(第1)；
·第3章中增加了上升高度、楼梯走线，坡度线，踏板深度和净空的术语和定义；-增加了净空的范阖(第章）；
修改了的梯段平台长度并增加了单个梯段情说时的上升高度(5.8)；-增加了 6. 1,6. 8,6. 7(第 6 章);…增加了两段护栏间的净距（图5）；-增加了阶梯坡度线到扶手中心线的间距示例（表1）：增加了装配说明书（篇9章）；
增加了使用信息一说明书手册（第10章）：增加了参考文献。
本部分由全国机械安全标准化技术委员会提出并归口。本部分起草单位：机械科学研究总院中机生产力促进中心：本部分主要起草人：张晓飞、李勤、宁燕、富锐、付火为、肖建民、王学智、居荣华、冯谦。本部分所代替标准的历次版本发布情况为：GB17888.3—1999。

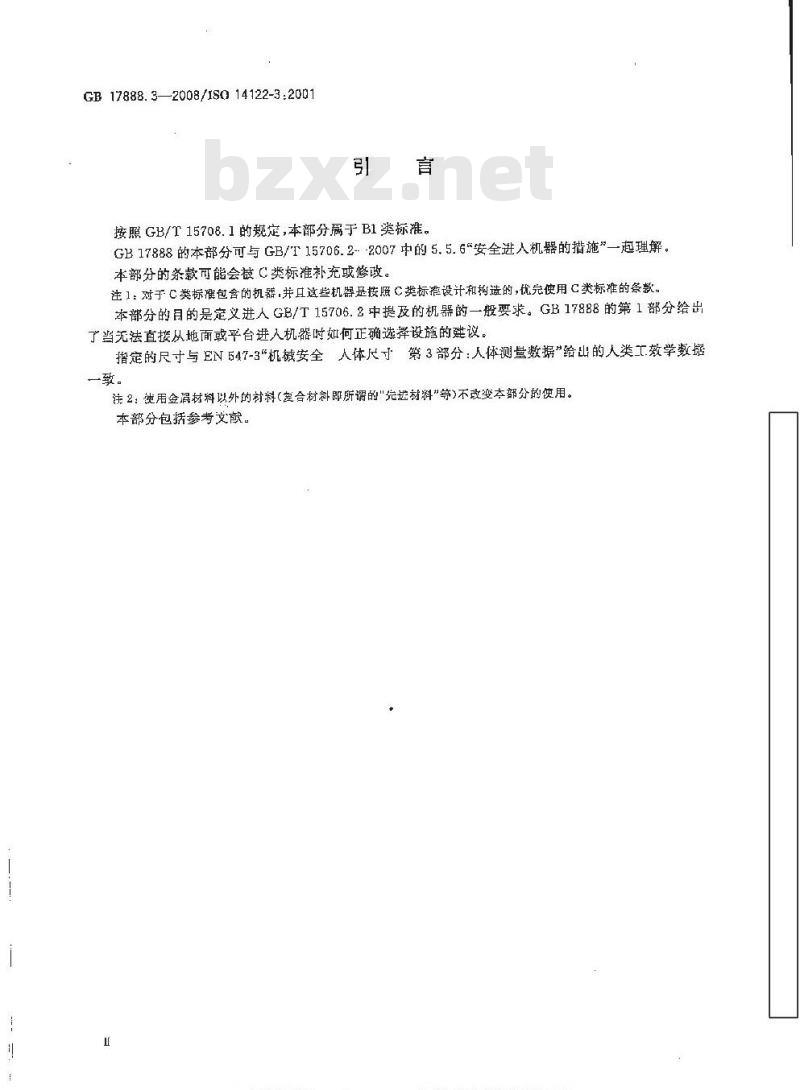

GB17888.3—2008/1SO14122-3:2001引
按照GB/T15708.1的规定，本部分属于B1类标准。GB17888的本部分可与GB/T15706.2--2007中的5.5.6\安全进人机器的措施”一起理解。本部分的条款可能会被C类标准补充或修改。注1：对于C类标准包含的机器，并且这些机器是按照C类标推设计和构造的，优完使用C类标准的签款。本部分的目的是定义进人GB/T15706.2中提及的机器的一般要求。GB17888的第1部分给出了当无法直接从地面或平台进入机器时如何正确选释设施的建议指定的尺寸与EN547-3\机碱安全人体尺寸第3部分：人体测量数据”给出的人类工效学数据一致。
注2：使用金晨材料以外的材料(复合材料即所调的\完送材料”等)不改变本部分的使用。本部分包括参考艾敲。

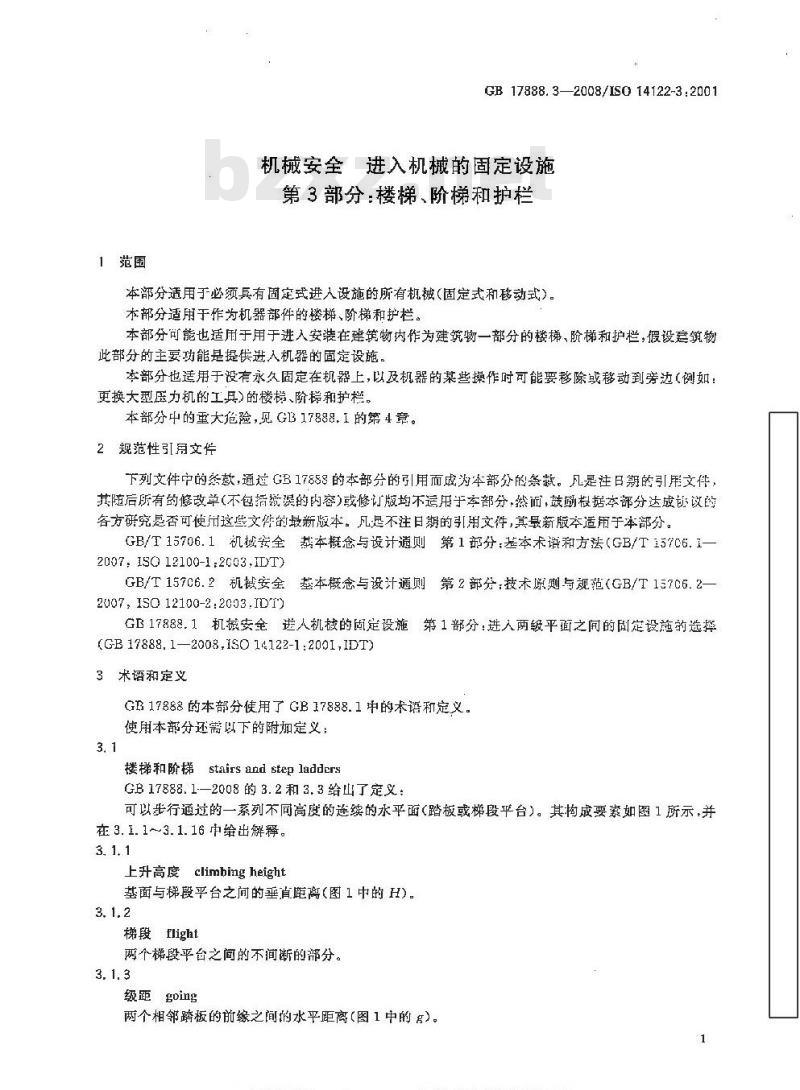

1范围
GB17888.3—2008/IS0 4122-3.2001机械安全进入机械的固定设施
第3部分：楼梯、阶梯和护栏
本部分适用于必须具有固定式进入设施的所有机械（固定式和移动式）。本部分适用于作为机器部件的樱梯、阶梯和护栏。本部分可能也适用于用于进入安装在建筑物内作为建筑物一部分的楼梯、阶梯和护栏，假设烹筑物此部分的主要功能是提供进人机器的固定设施。本部分也适用于没有永久固定在机器上，以及机器的某些操作时可能要移除或移动到旁边（例如：更换大型压力机的工具)的楼榜、阶梯和护栏。本部分中的重大危险，见G3 17888.1的第4章。2规范性引月文件
下列文件中的然款，通过GB17888的本部分的引用而成为本部分的祭款。凡是注日期的引用文件，其随后所有的修改单（不包括就误的内容）或修订版均不运用于李部分，然而，鼓励根据本部分达成部议的各方研究悬否可使州这些文件的新版本。凡是不注日期的引用文件，其最新版本适用于本部分。GB/T15706.1机越安全本概念与设计遵则第1部分基本术语和方法（GB/T157C6.1-2007:ISO 12100-1:2C03,IDT)
GB/T157C6.2机裁安全基本概念与设计通则第2部分：技术原则与规范（GB/T157C6.2-2007, 1SO 12100-2:2003.ID')
GB17888.1机械安全递人机械的固定设施第1部分：进入两级平面之间的刷定设施的选择(GB17888.1—2008,1SO14122-1:2001,IDT)3术语和定义
GB17888的本部分使用了GB17888.1中的术语和定义。使用本部分还需以下的附加定义：3.1
楼梯和阶梯stairs and step laddersGB17888.1—2008的3.2和3.3给山了定义：可以呆行通过的一系列不同高度的连续的水平面（踏板或梯段平台）。其构成要索如图1所示，并在3.1. 1～3.1.16中给出解释。3. 1.1
上升高度climbing height
基面与梯段平台之间的垂距离（图1中的H)。3. 1.2
梯段flight
两个梯段平台之间的不间断的部分。3.1.3
级距going
两个相邻踏板的前缘之间的水平距离（图1中的g）。GB17888.3—2008/IS14122-3:2001CHINA
上升高度
级距：
净空高度：
踏板问距；
平台长度；
搭接部分；
坡度，
宽度；
坡度线；
踏板深度：
净空。
楼梯和阶梯的各部分示意图
净空高度headroom
坡度线上任意水平面与其上方所有障碍物（如：梁、管道等）的最小垂直距离（图1中的）。3.1.5
梯段平台landing
位于一个梯段端的水平休息区域（图1中的1)：3.1.6
走线walking line
表示使用者使用楼梯或阶梯平均路线的理论直线。2
搭接部分overlap
可以水平仲出的遮益前一平面的踏板部分（图1中的\)。3. 1.8
坡度线pitch line
GB 17888. 3—2008/1S0 14122-3:2001条假想的直线，此直线连接具有楼梯线的连续踏板突沿的前缘，并且从梯段项部的梯段乎台前缘诞延仲至梯段底部的梯段平台（图1中的力)，3. 1. 9
楼梯或阶梯倾角angleofpitchortlestairorstepladder坡度线与其在水平面上投影之间的来角（图1中的α)3.1.10
踏板间距 rise
相邻两级懿板之叫的垂直距离，此距离从一级踏板上表面至下一级跨板上表面（图1中的）。3. 1.11
踏板step
上，下楼梯或阶样对踪踏的水平构件。3. 1. 12
前缘nosing
踏板或梯轰平台前面的质边：
斜梁string
支撑踏板的创面摄架构件。
宽度widtn
踏板两侧边之闻的距离(图1中的w)。3.1.15
踏板深度dcplh ef step
从踏板突沿或前缘癸踏板后沿之闻的净距（图1中的t)。3. 1. 16
净距 clearance
垂真于坡度线方向上，玻度线与上面任何障之间的绝对最小距离(图1中的c)。3.2
护栏guard-rail
防止意外跌倒或意外进人危险区的装置。它可以安装于楼梯、阶梯或梯段平台，操作平台，也可装于通道。护栏的典型构件图2所示，并在3.2.1~3.2.5中定义。3.2.1
扶手handrail
预定用手抓住支擦身体的项部构件。它可单独使用或作为护栏的上部构件（图2中的1)。3.2.2
横杆kneerail
用于防止体通过的，与扶手平行安装的护栏构件(图2中的2)。3.2.3
支柱stanchion
将护栏固定于平台、阶梯或楼梯的垂构件（图2中的4)。GB17888.3—2008/ISO14122-3:2001一扶手，
横杆；
3—踢脚板：
一支柱；
5—步行面。
踢胸板
图2典型护栏结构示意图
反平面下落而设量的护
栏下部的实体构件（图2中的3）：为避免物体由
地板和模柠之间的自由空间来止人体通过注：路脚板也道
自关门 selfing gate
便于打开的部件。松开该门时，它会借助重力或弹管等自动关闭。P
一般安全要求
材料和尺寸的
4.1各组成元件的切，尺寸以及所用结构形式应满足本部分的安全全要求。
4.2使用的材料性或经处理后应能耐环境引起的膚蚀4.3容易与使用者量的部件的设计应不会伤害或妨碍使用者（如部件的尖角媒接毛刺、粗髓边缘等）。
4.4踏板和梯段平台应具良好的防滑性以避免任何滑倒的风险4.5打开或关闭活动最）应不会对使用者或附近的其他人是产生附加危险（例如剪切或跌落）。
4.6为了保证安全，装配用的配件、饺链，固定点，支承件和固定件都应有足够的刚性和稳定性。4.7构架和踏板设计得能很好的承受预期的载荷4.7.1工业用构架，其标准载荷负载可在1.5kN/m（无负载偶然通过）到5kN/rm（有负载偶然通过或额繁通过)之间变化
4.7.2踏板应能承受以下载荷：
宽度<1200mm，1.5kN应分布在100mm×100mm的区域上，该区域的一条边线位于楼梯宽度中间前缘的边线；
宽度w≥1200mm，以最不利的点为基准，1.5kV应分别同时分布在按每600mm的间隔分隔开米的100mm×100mm的区域上，该区域的一条边线位于前缘的边线。在负载作用下，构架与踏板之间的挠度不应超过跨距的1/300或6mm二者中的较小值。5楼梯的安全要求
级距g和踏板间距h应满足公式(1)：5.1
GB17888.3—2008/IS014122-3:2001600mmg+2hs660mm
5.2踏板的搭接部分r应≥10Ⅱm并且该要求应同样适用于梯段平台和地板。....( 1)
5.3在同一梯段上.踏板闻距应尽可能一致。在起始平面和第1级踏板之间不能维持这一高度的情况下，最多可以减少15%。如果经证明是合理的，这一高度也可以增加，例如在某些可移动的机器的情况下。
5.4最上一级踏板应与梯段平台平齐（见图3)。注：维持楼梯项部踏板问距不变是很重要的原则，因为在作为最后一级踏板的梯段平台处的踏板间距改变是引起事故的一个主要原因。
5.5净空高
少应为2300mm
一级踏板的位量示意图
5.6净距c至
为1900mm
5.7除非存在待殊声况，楼梯的净觉最小应为600mm，但是最佳为800mm，首楼格经常有人通过或多人同时交文通过时
凭度应增划到1000
要求。
m。楼梯如果设计为撤离线路，其宽度应满足特定法规的注：由于机械或限制且风险评价判断可行时净宽在以下情况下
成送得只是偶尔使用，和
工作平合bzxZ.net
以减小到不低于500mm：
只是在工作平
戴楼梯的一小段距离内减小净宽，5.8每一梯段的上升高不应超过3000mm，否则，应增加一梯夏平台梯段平台长度1至少应为
800mrm，在任何情况下都应于或等于楼梯的宽度。只有在单个梯段的情况下（见3.1.2)，上升高度不应超过4000mm。
5.9有关楼梯护栏的要求见72
6阶梯的安全要求
6.1踏板深度t应不小于80mm
6.2踏板间距h应不大于250mm。
6.3踏板或梯段平台的搭接部分应不小于10mm。6.4两斜梁或护栏之间的净宽应在450mm~800mm之间，但最好为600mm：6.5对单个梯段，踏板间距应尽可能一致：在起始平面和第1级踏板之间不可能遵守这一高度的情况下，该高度最大可以减小15%。如果经过证明是合理的，此高度可以增加，例如在某些移动式机器的情况下。
6.6净空高度e至少应为2300mm。6.7净空至少应为850mrm。
GB17888.3-—2008/IS014122-3:20016.8每-梯段的上升高度H不应超过3000mm。注：对于多级梯段，宜考意附加安全措施。7护栏的安全要求
7.1水平护栏
7.1.1有坠落风险或要通过的危险区域就应安装护栏（例如：进入置于项上的排风机的通道）。7. 1.2当可能坠落的高度超过 500 mm时,应安装护栏。7.1.3如果乎台与机器或墙整之间的间距大于200mm，或者机器的防护装置不能与护栏等效时，应安装护栏，当平台和相邻的机器结构之间的间距大于80mm时，应有踢脚板，7.1.4护栏的最小高度应为1100mm。7.1.5护栏应至少包括一根中间横杆或其他等效保护。扶乎和横杆及横杆和暂脚板之间的将空不应超过500mm。
7.1.6当用立杆代替横杆时，各立杆之间的水平间距最大为180mm。7.1.7最小高度为100mm的蹈脚板应安置在离步行表面及平台的边缘最大为10mm的位置处（见图4)。
单位为米
2竖直构件
图4水乎护栏示意图
7.1.8各支柱轴线间的距离推荐限制在1500mm内。如果超过了这一距离，应特别注意支柱的固定强度和固定装置。
7.1.9在扶手有中断的情况说下，为了防止手陷人其中，两段护栏之间的距离宜在75m至120mm之间（见图5)。如有大开口,应采用自关门。7.1.10带要穿过护栏的地方应便用自关门。自关门应具有与护栏的扶手和横杆同样高度的扶手和横杆（对于梯子的出口段，见GB17888.4—2008）。任何自关门应能自关，并且应设计成朝向平台内或地板上方打开，且关闭牢阅以止使用背推开而从开口处跌落。自关门应能承受和护栏相同的载荷。7.1.11护栏未端的设计应能消除由构件锐边或钩挂使用者衣服引起的任何伤害风险。7.2楼梯和阶梯的护栏
7.2.1楼梯应至少包含一个扶手。宽度大于或等于1200mm的楼梯应有两个扶手。阶梯通常应有两个扶手。
7.2.2只要楼梯的上刃高度超过500mm就应安装护栏。当斜梁外侧有大于200mm的横向间隙时，为了提供保护，应在具有此间隙的楼梯侧面安装护栏。6
75-120
7.2.3楼梯上的扶手与梯段踏板前缘的直商度最小应l0mm。扶
GB17888.3—2008/ISO14122-3:2001单位为毫米
段护栏间的距离示意
直高度应在900
手宜为直径
设到扶手中
7.2.4从阶榜
高为1000mm
1000mm
之间在梯段平台上的垂
mn的圆形
截面或使于用手不握的等效截面。心线的距离（尽寸X）宜如图
6所示
始。表1给出子谁荐尺寸。
，获手应至会从随梯子底部的垂直距单位为亲米
77777777
图6阶梯上扶手的布置示意图
GB17888.3—2008/IS014122-3:2001表1阶梯坡度线到扶手中心线的间距8/)
7.2.5楼梯的护栏应至少包括一根横杆或某一等效装置。获手到横杆以及横杆到斜梁的净距不应超过500mm（见图7)。
单位为意米
图7楼榄护栏及其延的水平护栏示意图7.2.6除安装固定支撑的下端面以外，在获手长度方向上，扶示外廓100mm内应无障碳物（见医8)，带位为密米
7.3结构要求
图8扶手到障得物之间的最小间距示意护栏应能承受水平施加的等于工作载荷的集中载荷，批载荷首先施加于支柱的顶嫩，然后至少沿扶手施加于最不利的点。在这两种情况下，最大挠度不应超过30mⅡ。卸载后不应有任何可见的永久变形。工作载荷按式(2)确定：
Fmin 300 N/m×L
