中华人民共和国国家标准
GB 17888.4—2008/ISO 14122-4 :2004代替GB17888.4—1999
机械安全
进入机械的固定设施
第4部分：固定式直梯
Safety of znachinery-Permanent means of access to machinery-Part 4:Fixed ladders
(ISO 14122-4:2004,IDT)
2008-03-31发布
中华人民共和国国家质量监督检验检疫总局中国国家标推花管理委员会
2008-10-01实施

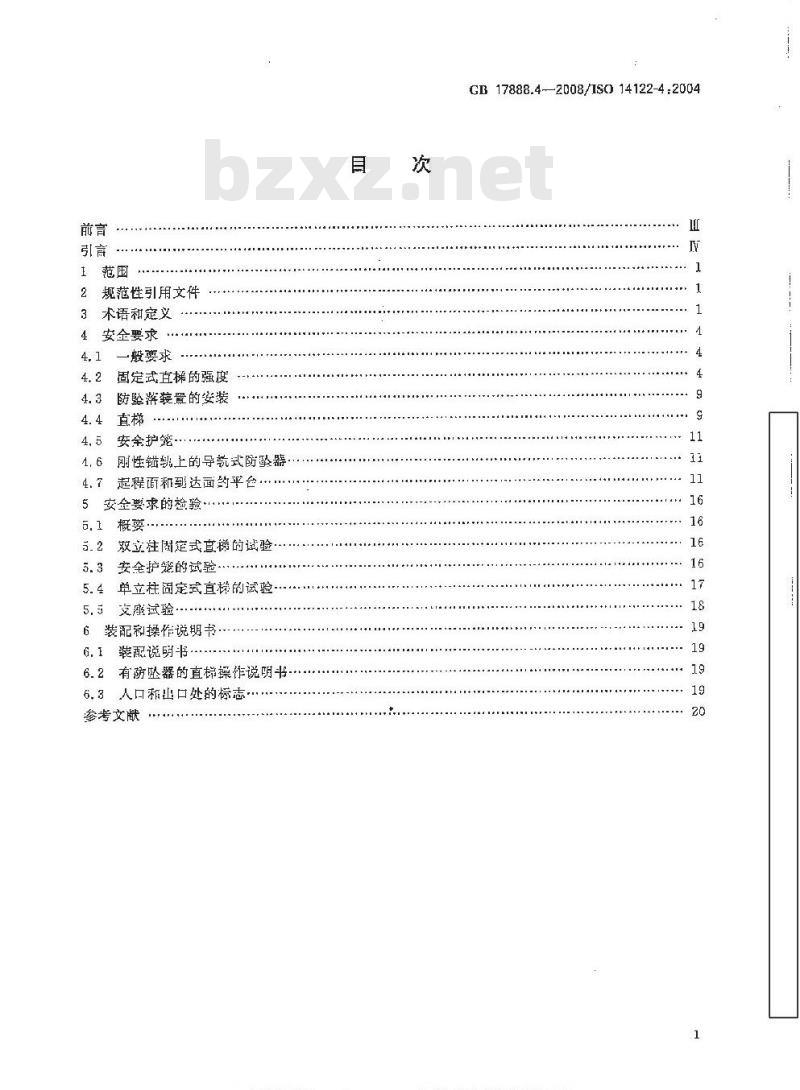

规范性引用文件
术语和定义
安全要求
一般要求
固定式直梯的强度
防坠游装置的安装
安全护笼
刚性锚就上的导就式防坠器
起程面和到送面约平
安金要求的检验
5.2双立往周定式直梯的试验
5.3安全护笼的试验
5.4单立柱固定式直梯的试验·
5.5支试验·
6装配和操作说期书
6.1装配说明书
6.2有防坠器的直梯操作说明书
6.3人口出口处的标志
参考文献
GB 17888.4-2008/ISO 14122-4:200416

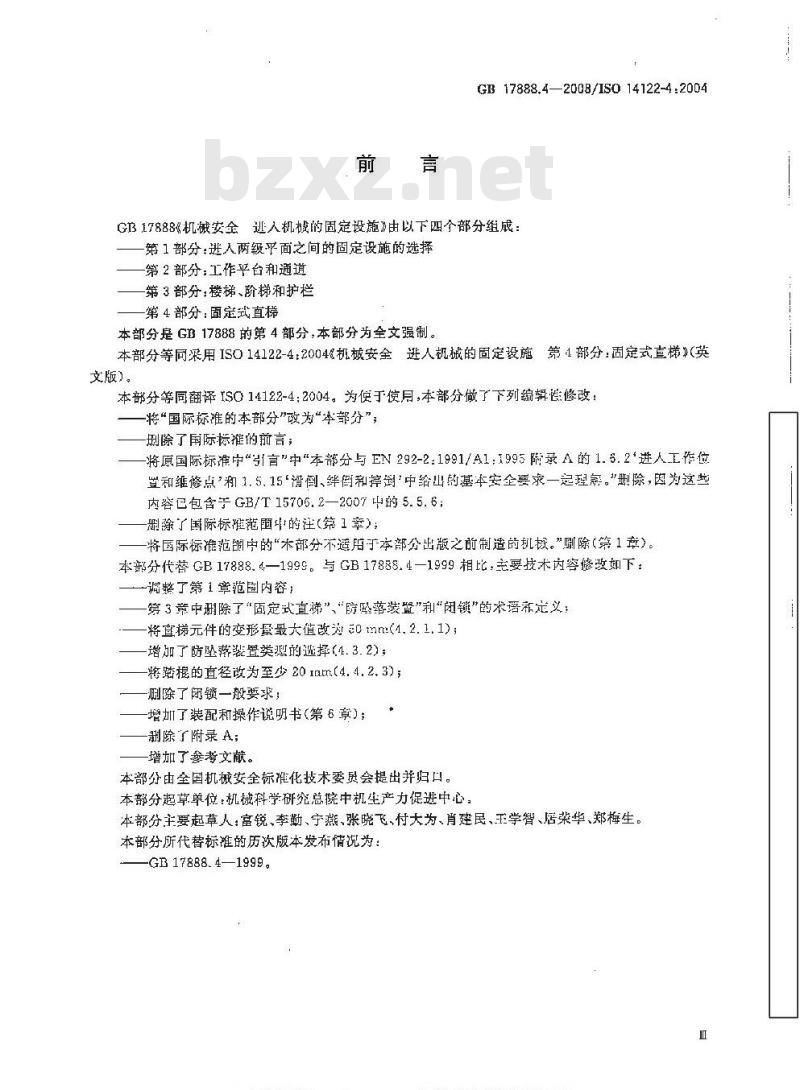

GB 17888.4—2008/IS0 14122-4:2004GB17888机械安全逊入机械的固定设施》由以下四个部分组成：第1部分：进入两级平乎面之间的固定设施的选择第2部分：工作平台和通道
第3部分：楼梯、阶梯和护栏
第4部分：固定式直梯
本部分是GB17888的第4部分：本部分为全文强制。本部分等同采用ISO14122-4：2004&机械安全进人机械的固定设施第4部分：固定式直梯》（英文版！。
本部分等同翻译ISO14122-4：2004。为使于使月本部分做了下列编辑性修改：将“国际标准的本部分\改为“本部分”；删除了国际标推的前言；
将原国际标准中\引言\中“本部分与EN292-2:1991/A1：1995附录A的1.6.2进人工作位置和维修点和1.5.15滑倒、倒和摔询中给出的基本安企要求一起理解\删除，因为这些内容已包含于GB/T15706.2—2007中的5.5.6；除了国际标雅范国中的注（第1章）；将园际标准范留中的“木部分不运用于本部分出版之前制造的机极。”删除（第1章）：本部分代替GB17888.4—1999。与GB17888.4—1999相比：主要技术内客修改如下：调整了第1章范国内容：
募3章中珊除了“固定式直梯”“坠落装暨”利“闭锁\的术语和定义；将直梯元件的变形量最大值改为=0mm(4.2.1.1)；增加了防坠落装置类鸡的选择（4.3.2)：将踏的直径改为至少20iam（4.4.2.3)；删除了闭锁一般要求；
增加了装配和操作说明书（第6章）：删除丁附录 A；
增加了参考文献。
本部分由全国机械安全标雅化技术委员会提出并归口。本部分起草单位：机械科学研究总院中机生产力促进中心：本部分主要起草人：富锐、李勤、宁燕、张晓飞、付大为、肖建民、正学智、居荣华、郑梅生。本部分所代替标准的历次版本发布情况为：GB 17888. 4—1999。
GB17888.4-2008/IS014122-4:2004引
按照GB/T15706.1的规定，本部分属于B1类标准。GB17888的本部分可与GB/T15706.2一2007中的5.5.6\安全进人机器的措施”一起理解。本部分的条款可能会被C类标推补充或修改注1：对于C类标准包含的机器，并且这些机器是按照C类标准设计和构造的，优先使用C类标准的条款。注2：使用金属材料以外的材料（复合材料即所调的\先进材料”等)不改变本部分的使用。本部分包括参考文献，

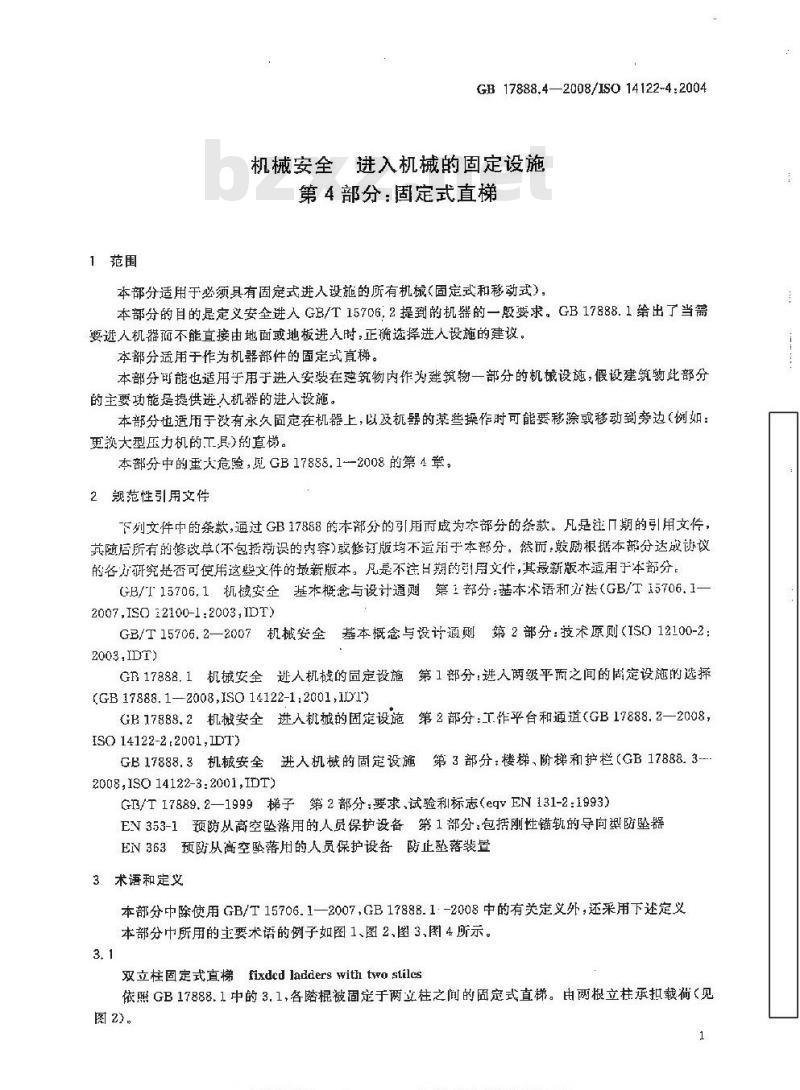

1范围
GB17888.4—2008/ISO14122-4:2004机械安全进入机械的固定设施
第4部分：固定式直梯
本部分适用于必须具有固定式进人设施的所有机械（固定式和移动式）本部分的目的是定义安全进入GB/T15706,2提到的机器的一般要求。GB17888.1给出了当需要逃入机器而不能直接由地面或地板进入时，正确选择进人设施的建议。本部分适用于作为机器部件的固定式直梯。本部分可能也适用于用于进入安装在建筑物内作为建筑物一部分的机械设施，假设建筑此部分的主要功能是提供进入机器的进人设施。本部分也适用于没有永久固定在机器上，以及机器的菜些操作时可能要移除或移动到旁边（例如：更换大型压力机的工具）的直榜。本部分中的重大危险，见 GB17888.1-2008 的第 4章。2规范性引用文件
下列文件中的条款，通过GB17888的本部分的引用而成为态部分的祭款。凡是注几期的引用文件，其随后所有的修改单（不包谢识的内容）或修订版均不适用于本部分：然而，鼓励根据本部分达成协议的各为研究是否可停用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用可本部分。GB/T15706.1机械安金基木概念与设计通则第1部分：基本术语和力法（GB/T15706.1-2007,ISO12100-1.2003,IDT)
GB/T15706.2—2007机械安金基本概念与设计通则第2部分：技术原则ISO12100-2：2003,IDT
GR17888.1机械安全逊入机栈的回定设施第1部分：进人两级平而之间的固定设施的选择(GB 17888.1—2008,ISO 14122-1:2001,ID1)重第2部分：T作平台和通道（GB17888.2—2008，GB17888.2机械安全进入机越的固定设施ISO 14122-2.2001,IDT)
GB17888.3机械安全进入机械的固定设施第3部分：楼梯、阶梯和护栏（GB17888.3-2008,ISO 14122-3:2001,IDT>
GI3/T17889.2—1999梯子第2部分：要求、试验和标志（egvEN131-2：1993）EV353-1预防从高空坠落用的人员保护设备第1部分：包括刚性锚的导向型防坠器EN363预防从高空坠落用的人员保护设备防正落装置3术语和定义
本部分中除使用GB/T15706.1—2007,GB17888.1·-2008中的有关定义外，还采用下述定义本部分中所用的主要术语的例子如图1、图2、图3,图4所示。3. 1
双立柱固定式直梯fixdedladderswithtwostilcs依照GB17888.1中的3.1，各踏棍被固定于两立柱之闻的固定式直梯。由两根立柱承拟载荷<见图2)。
GB 17888.4—2008/ISO 14122-4:20043.2
单立柱固定式直梯fixded ladders withonestiles依照GB17888.1中的3.1,各踏棍被固定于立柱两侧的固定式直梯，只有一根立柱承担载荷（见图3)。3.3
梯段ladderflight
固定式直梯的连续部分（见图1）：对于无平台直梯，它位于起程面和到达面之间：分别位于起程面与最近的平台和到达面与最近的平台之间；位于各休息平台之间。
固定式直梯的上升高度HclimbinghcightHofafixed ladders整个直梯顶部到达面的步行面和直梯底部起程面的步行表面之间的垂直距离（见图1)。G
梯段高度hheightne ladder flight每一梯段的起始
未端平面之间的垂直距高（见图1）。ction
坠落保护fall
人员由固定式直梯上的坠落风险采敢的技术措施为防止或减小
置定义在3.5.1和3.
注：常用的坠落
安全护笼
梯上整落风险
用于限制人下载标准就来标准下载网
刚性锚轨上的导轨式防坠器（防坠器）种组合式框架（见图2）
puided type fa arresters on rigid anchon ge lir e(fall arrester)与使用直梯前每个人都必须配带的个人防护装备联合使用的、固定于直样上的防护装备（参考为“防坠器”
EN353-1和EN3
定义）。下文中这种防坠
装置筒写
到达面arrival
直梯或中间乎台上的平面，
起程面departurelere
到该平面
可以行走
见图1）
直梯或中间平台下面的平面员由该平面开始攀登固定式直梯（见图人）中间平台intermediateplatform直梯相邻梯段之间的水平结构（平台）（与有交错梯段的直梯--起使用)[见图1和图4b）1，3.10
休息平台restplatform
设计的备有所要求的保护设施的区域，以便使用者休息。［见图1b），图10，图11和图12]3.11
进入平台accessplatform
安排在到达面或起程面供人员步行用的水平结构。3.12
活门trapdoor
常闭装置，可以在人员适过平台和其他类似的水平结构时打开使其进人。2
H.=10 000 mm
）元休息平台的直禅（单一段）到选面：
起疆面：
固定支架；
3.直梯立柱
：案全的笼垂真构件：
GB17888.4—2008/ISO14122-4.2004单位为享米
hma6 oco m
6)带交链梯受的直考
一它间台最休息平台！
一亨裙般，
图1梯段离凌和平台位置示意图
最低笼辩
中河笼箍：
踢脚板！
顺部笼箍；
出口部分
平台踏板
安全护笼，
带有安全护笼的直梯示意图
GB 17888.4—2008/IS0 14122-4:2004一立柱：
磷根；
4安全要求
一般要求
防管出保护搅武
医定点。
图3长度小子3000mm单立柱梯子宗例材料,构件的尺寸以及所用结构形式应满是本部分的安全要求直梯的设计应满足与机器相同的安装要求，必要时，还要考意诺如恶劣环境，摄动等的影响。同定式直梯宜尽前能设计成双立杜。在特殊环境下（例如连续变换倾解角度的直梯或空间不够用两个立往)，可用单立柱。
可能与使用者接触的所有零件都应合理设计，使其不会对人员产生钩排危险，伤寄或阻得，即避免尖旁、焊接毛刺或粗糙的边缘等。打开或关闭活动部分（门)不应对使用直梯的人负或直梯周国的人员产牛一步抢险倒如前切或偶懿落）各种断件、铰链、支座、支承件和安装件都应充分牢固和稳定地装配，以保证在正常使用条件下使启者的安全。
4.2固定式直捞的强度
4,2. 1 一般要求
直梯、平台和安全护笼(如安装)应满下列设计要求：4.2.1.1直梯元件
当直梯各元件满足G13/T17889.2的要求时,可认为符合1.2.1提及的要求。5.1中的最大变形量应不超过 50 mI。
对单立柱直梯，应同时用两个400 N的载荷做扭矩试验代替侧间弯曲试验（侧间弯曲试验见GB/T 17889,2—1999 中的 4.4).直梯的变形量应不超过 20 mm(见 5.4.3和图16)。对于踏棍,载荷施加在靠近横向防滑装置100 nm长度上。踏棍的残余变形是应不超过踏棍长度的0.3%(见 5. 4. 2和图15)。
GB17888.4—2008/IS014122-4:2004单位为亲米
司）带安企护笼的直帮的衡视围图4梯子和安全护笼的主要尺寸示意图Do0 gx/0o0.ot- y
GB 17888.4-2008/IS0 14122-4.2004400元
b）带安全护笼直梯的主规图
图4（续）
单位为旁米
一连接元件；
非连续障碍彻
-最大适宣开面积=0.4m；
中间平台。
c）崇安全护翁直榜的梳视医
GB 17888.4—2008/IS0 14122-4:2004单位为米
d）无安全护笼直梯的俯视图
图4（绒）
GB17888.4—2008/1SO14122-4:2004CHINA
见4.4.1.1
见4.4.1.2
非连续障碍物
单位为毫米
4.2.1.2安全护笼
在1000N垂直载荷作用发全护笼的永久变形不大于10mm，在500N水平载荷作用下，安全护笼的永久变形不天于10mm
为该安全护笼满足要求（见5.3和图13）4.2.1.3装有防坠器的固定式直梯除满足1.2.1.1的要求外，装有防坠器的固定式直梯应能防止使用者坠落（见第5章）。4.2.2固定元件
4.2.2.1—般要求
各种附件、铰链、支座、支承件和安装件都应装配得充分牢固和稳定，以保证在正常使用条件下使用者的安全（试验见5.5）。
装有防坠器的固定式直梯，各连接元件应能承受防坠器阻止人员坠落时产生的应力：4.2.2.2固定式直梯的固定点
固定点及其连接处应能承受每个立柱3000N的载荷。该载荷可考虑最多由四个固定点承受。试验方法见5.5。
4.2.3平台
平台应满足GB17888.2的要求。
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
