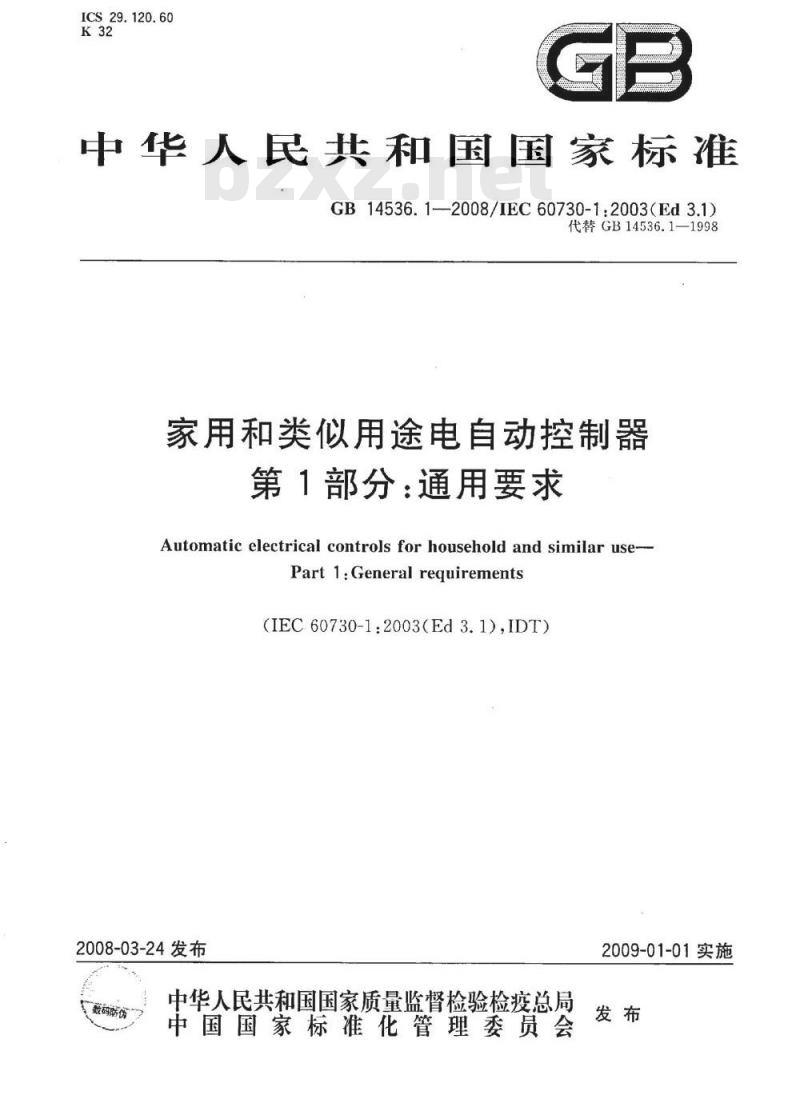

【国家标准(GB)】 家用和类似用途电自动控制器 第1部分：通用要求

ICS29.120.60
中华人民共和国国家标准
GB14536.1-—2008/IEC60730-1:2003(Ed3.1)代替GB14536.1-1998
家用和类似用途电自动控制器
第1部分：通用要求
Automatic electrical controls for household and similar use-Part 1:General requirements
(IEC60730-1:2003(Ed3.1),IDT)2008-03-24发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
2009-01-01实施

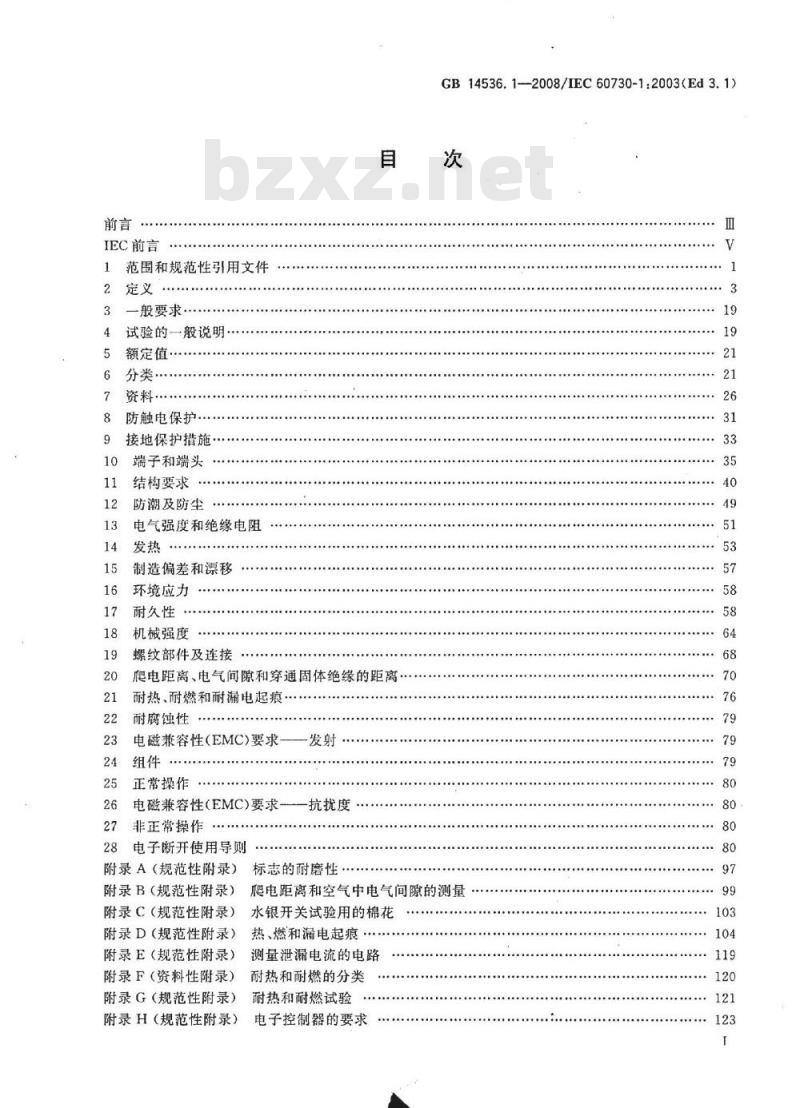

IEC前言
范围和规范性引用文件
一般要求
试验的一般说明·
额定值·
防触电保护.
接地保护措施
端子和端头
结构要求
防潮及防尘
电气强度和绝缘电阻
制造偏差和漂移
环境应力
耐久性
机械强度
螺纹部件及连接
爬电距离、电气间隙和穿通固体绝缘的距离耐热、耐燃和耐漏电起痕
耐腐蚀性
电磁兼容性(EMC)要求
正常操作
电磁兼容性(EMC)要求-
非正常操作
电子断开使用导则
附录A（规范性附录）
附录B（规范性附录）
附录C（规范性附录）
附录D（规范性附录）
附录E（规范性附录）
附录F（资料性附录）
附录G（规范性附录）
附录H（规范性附录）
抗扰度
标志的耐磨性·
GB14536.1—2008/IEC60730-1:2003(Ed3.1)次
爬电距离和空气中电气间隙的测量水银开关试验用的棉花
热、燃和漏电起痕
测量泄漏电流的电路
耐热和耐燃的分类
耐热和耐燃试验
电子控制器的要求

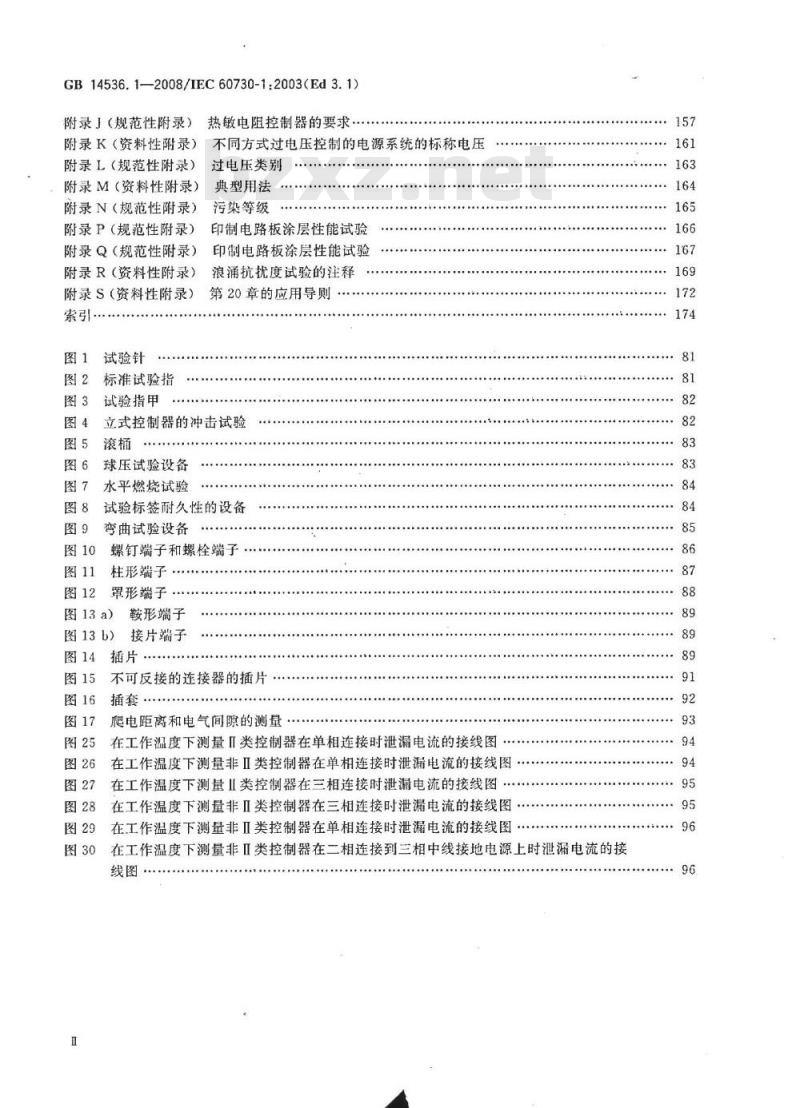

GB14536.1—2008/IEC60730-1:2003(Ed3.1)附录」（规范性附录）
附录K（资料性附录）
附录L（规范性附录）
附录M（资料性附录）
附录N（规范性附录）
附录P（规范性附录）
附录Q（规范性附录）
附录R（资料性附录）
附录S（资料性附录）
试验针
标准试验指
试验指甲
热敏电阻控制器的要求
不同方式过电压控制的电源系统的标称电压过电压类别
典型用法
污染等级
印制电路板涂层性能试验
印制电路板涂层性能试验
浪涌抗扰度试验的注释
第20章的应用导则
立式控制器的冲击试验
球压试验设备
水平燃烧试验
试验标签耐久性的设备
弯曲试验设备
螺钉端子和螺栓端子
柱形端子
罩形端子
图13a)
图13b)
鞍形端子
接片端子
不可反接的连接器的插片
爬电距离和电气间隙的测量
在工作温度下测量Ⅱ类控制器在单相连接时泄漏电流的接线图在工作温度下测量非Ⅱ类控制器在单相连接时泄漏电流的接线图在工作温度下测量Ⅱ类控制器在三相连接时泄漏电流的接线图在工作温度下测量非Ⅱ类控制器在三相连接时泄漏电流的接线图·在工作温度下测量非Ⅱ类控制器在单相连接时泄漏电流的接线图…在工作温度下测量非Ⅱ类控制器在二相连接到三相中线接地电源上时泄漏电流的接线图

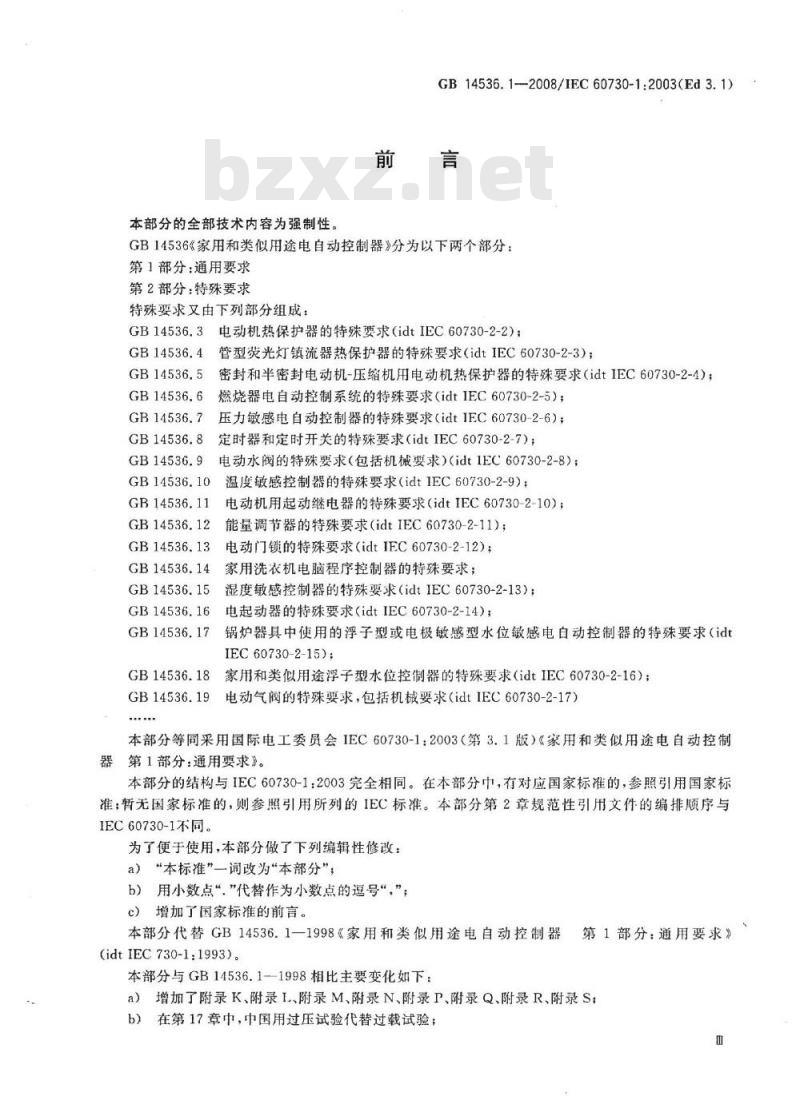

本部分的全部技术内容为强制性。GB14536.1--2008/IEC60730-1:2003(Ed3.1)言
GB14536《家用和类似用途电自动控制器》分为以下两个部分：第1部分：通用要求
第2部分：特殊要求
特殊要求又由下列部分组成：
电动机热保护器的特殊要求（idtIEC60730-2-2）；GB14536.3
GB14536.4
GB14536.5
GB14536.6
GB14536.7
GB14536.8
GB14536.9
GB14536.10
管型荧光灯镇流器热保护器的特殊要求（idtIEC60730-2-3）；密封和半密封电动机-压缩机用电动机热保护器的特殊要求（idtIEC60730-2-4)；燃烧器电自动控制系统的特殊要求（idtIEC60730-2-5）；压力敏感电自动控制器的特殊要求（idtIEC60730-2-6）；定时器和定时开关的特殊要求（idtIEC60730-2-7）；电动水阀的特殊要求（包括机械要求）（idt1EC60730-2-8）；温度敏感控制器的特殊要求（idtIEC60730-2-9）；GB14536.11
GB14536.12
GB14536.13
GB14536.14
GB14536.15
GB14536.16
GB14536.17
电动机用起动继电器的特殊要求（idtIEC60730-2-10）；能量调节器的特殊要求（idtIEC60730-2-11)；电动门锁的特殊要求（idtIEC60730-2-12）；家用洗衣机电脑程序控制器的特殊要求；湿度敏感控制器的特殊要求（idtIEC60730-2-13）；电起动器的特殊要求（idtIEC60730-2-14）；锅炉器具中使用的浮子型或电极敏感型水位敏感电自动控制器的特殊要求（idtIEC60730-2-15);
GB14536.18
家用和类似用途浮子型水位控制器的特殊要求（idtIEC60730-2-16）；GB14536.19电动气阀的特殊要求，包括机械要求（idtIEC60730-2-17）本部分等同采用国际电工委员会IEC60730-1：2003（第3.1版）《家用和类似用途电自动控制器第1部分：通用要求》。
本部分的结构与IEC60730-1：2003完全相同。在本部分中，有对应国家标准的，参照引用国家标准；暂无国家标准的，则参照引用所列的IEC标准。本部分第2章规范性引用文件的编排顺序与IEC60730-1不同。
为了便于使用，本部分做了下列编辑性修改：a）“本标准”一词改为“本部分”，b）用小数点“.”代替作为小数点的逗号“，”；c）增加了国家标准的前言。
本部分代替GB14536.1一1998《家用和类似用途电自动控制器第1部分：通用要求》
(idtIEC730-1:1993)。
本部分与GB14536.1--1998相比主要变化如下a）增加了附录K、附录L、附录M、附录N、附录P、附录Q、附录R、附录S；b）在第17章中，中国用过压试验代替过载试验；m

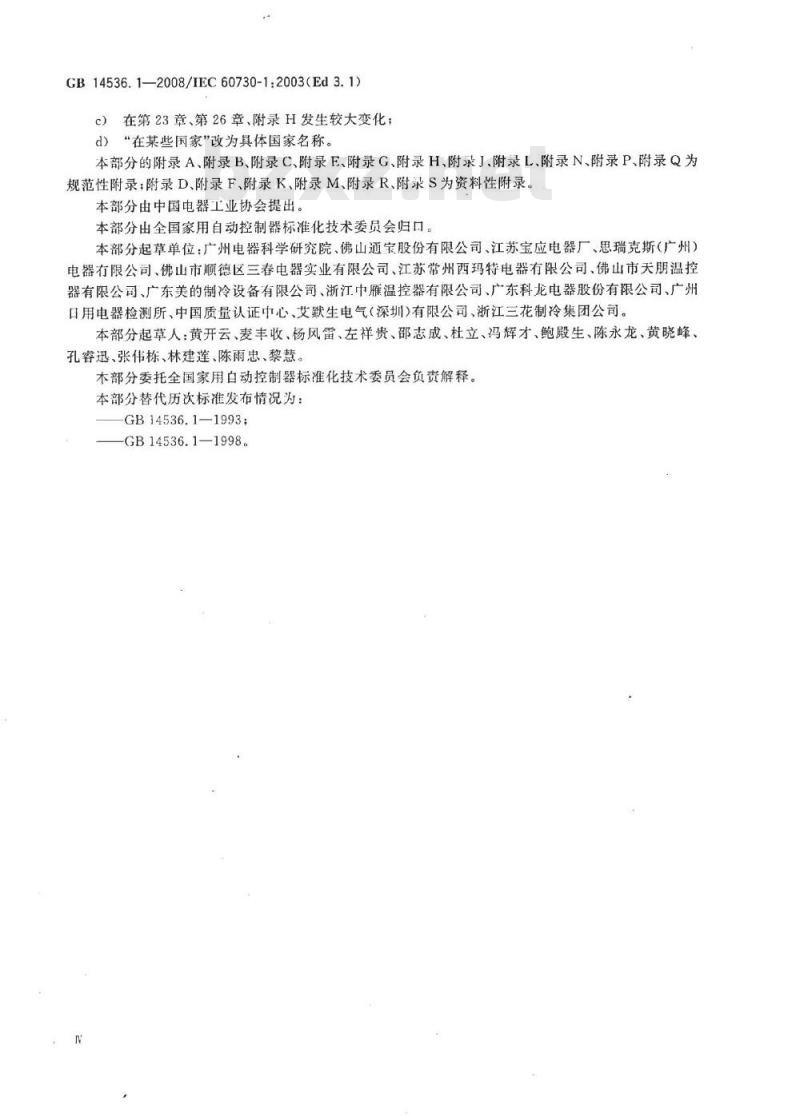

GB14536.1—2008/IEC60730-1:2003(Ed3.1)c）在第23章、第26章、附录H发生较大变化；d）“在某些国家”改为具体国家名称。本部分的附录A、附录B、附录C、附录E、附录G、附录H、附录J、附录L、附录N、附录P、附录Q为规范性附录；附录D、附录F、附录K、附录M、附录R、附录S为资料性附录。本部分由中国电器工业协会提出。本部分出全国家用自动控制器标准化技术委员会归口。本部分起草单位：广州电器科学研究院、佛山通宝股份有限公司、江苏宝应电器厂、思瑞克斯（广州）电器有限公司、佛山市顺德区三春电器实业有限公司、江苏常州西玛特电器有限公司、佛山市天朋温控器有限公司、广东美的制冷设备有限公司、浙江中雁温控器有限公司、广东科龙电器股份有限公司、广州口用电器检测所、中国质量认证中心、艾默生电气（深圳）有限公司、浙江三花制冷集团公司。本部分起草人：黄开云、麦丰收、杨风雷、左祥贵、邵志成、杜立、冯辉才、鲍殿生、陈永龙、黄晓峰、孔睿迅、张伟栋、林建莲、陈雨忠、黎慧。本部分委托全国家用白动控制器标准化技术委员会负责解释。本部分替代历次标准发布情况为：GB14536.11993;
GB14536.1—1998。
GB14536.1—2008/1EC60730-1:2003(Ed3.1)IEC前言
1）国际电工委员会（IEC）是由所有国家电工委员会（IEC国家委员会）组成的世界性标准化组：织。IEC的宗旨是促进各国在电工利电子领域标准化所有问题上的国际合作。为此目的，IEC除了开展其他活动之外，还出版国际标准、技术规范、技术报告和导则（以下简称为“IEC出版物”）。这些出版物的制定工作是委托技术委员会来完成的。任何IEC国家委员会，只要对此技术感兴趣，均可参加其制定工作。与IEC有联系的国际性的、政府的和非政府的组织亦可参加此项工作。IEC和国际标准化组织（ISO）邀照双方协议规定的条件，密切合作。
2）IEC有关技术问题的正式决议或协议由所有对此问题特别关注的IEC国家委员会参加的技术委员会所制定，并尽可能地表达了对所涉及的问题在国际上的一致意见。3）IEC出版物以推荐形式供国际上使用，并在此意义上为各国家委员会所承认，应尽一切务力确保IEC标准的技术内容是正确的，IEC对被终端使用者使用的任何错误翻译不负责任。
4）为了促进国际上的统一，IEC各国家委员会应明确地、最大限度地将IEC国际标准转化为国家或地区的标准。IEC标准和相应的国家或地区性标准之间如有任何差异，应在国家标准或地区性标准中清楚地注明。
IEC没有制定任何认可的标志程序。如有某设备宣称其符合IEC的某一项标准时，IEC对此5）
不负任何责任。
6）所有使用者应确保他们有本出版物的最新版本。7）IFC或它的管理者、雇员、庭工或代理人包括专家、技术委员会成员和IEC国家委员会对使用IEC出版物造成的任何个人伤害、财产损失或自然灾害引起的直接或间接的任何损失以及费用（包括法定费用）和超出IEC出版物的费用不负责任。注意本出版物提到的引用标准。出版物中的引用标准对于本标准的正确应用是不可缺少的。8）
9）国际出版物的某些标准将涉及到专利权，IEC对这些专利权问题概不负责。国际标准IEC60730-1由IEC/TC72：家用自动控制器技术委员会制定。此加强版IEC60730-1以第三版（1999)[文件72/416/FDIS和72/417/RVD和修订件1(2003）[文件72/577/FDIS和72/580/RVDI为基础。版本号为3.1。
边界上的垂线表明基础版已被修订件1修改。在制定一个完整的家用和类似用途自动控制器国际标准的过程中，必须考虑世界各个地区的实际情况所形成的不同要求，而且应承认各个国家电气系统和布线规则的差异。附录A、附录B、附录C、附录E、附录G、附录H、附录J、附录L、附录N、附录P和附录Q为本部分的组成部分。
附录D、附录F、附录K、附录M、附录R和附录S仅为资料。关键词字母索引仅为资料。
不同国家的差异，以“注：在某些国家”的形式给出，这些差异见下列条款中：GB14536.1—2008/IEC60730-1:2003(Ed3.1)2.1.5
表7.2，注1
表10.1.4，注a
10.1.16.1
表10.2.1,注a
11.11.1.2
11.11.1.3
11.11.1.4
表13.2，注n
表14.1,注a.g
表17.2.1
表17.2.2
表17.2.3
附录c
附录D
H.11.12.6
表H.26.10.4
H.27.1.3a)
表H.27.1,注g
预计在本部分的下一版可能会消除目前由其他技术委员会制定的新的IEC标准中出现的这些差异。
本标准包括2部分：
第1部分：通用要求，包括使用家用和类似用途电器中的或与这些电器配套一起使用的电自动控制器的一般特性要求的条款。
第1部分与第2部分配合使用，适用于具体类型的控制器或具体用途的控制器。在合理的情况下，第1部分可能也适用于第2部分未涉及的控制器和根据新原理而设计的控制器，在这种情况下，有必要考虑增加要求。
见4.3.5.2和4.3.5.3。
第2部分：关于具体类型的控制器的特殊要求。这些特殊要求的条款是补充或修改第1部分的相应条款。
其中，对于特殊的条款或分条款，第2部分条文指明：增加—第1部分的条文应与第2部分中增加的要求一起使用；修改一-第1部分的条文应按第2部分中的指示作一些小的修改后使用；代替一一第2部分修改的条文完全代替第1部分的相应条文。如果不必作任何更改，则在第2部分中指明有关条款或分条款适用。注：在本部分中使用下列印刷体：正文要求：罗马字体
试验规范：斜体
注释项：小罗马字体
委员会决定，此出版物的内容和它的修订件1在2005年之前保持不变。在此期间，该出版物将被：V
再确认；
废止；
被修订版本代替，或
·增补。
GB14536.1-2008/1EC60730-1:2003(Ed3.1）1范围和规范性引用文件
GB14536.1—2008/IEC60730-1:2003(Ed3.1)家用和类似用途电自动控制器
第1部分：通用要求
1.1一般来说，本部分适用于家用和类似用途的设备中的或随这些设备一起使用的电自动控制器，包括加热、空调及类似用途的控制器。这些设备可以使用电、气体、油、固体燃料、太阳能等或它们的组合能源。
1.1.1本部分适用于电自动控制器固有的安全，适用于与设备安全有关的操作值、操作时间和操作程序，以及适用于在家用或类似设备中或随设备一起使用的电自动控制装置的试验。本部分还适用于GB4706.1范围内的电器的控制器。注：本部分使用的“设备”一词包含“器具和设备”。本部分不适用于专门用于工业用途的电自动控制器。除非在相关的第2部分特殊要求标准明显涉及到。
本部分也适用于作为控制系统一部分的单独控制器或与带有无电量输出的多功能控制器机械地组合在一起的控制器。
不作为一般家用，但用于公共场所，例如给商店、轻工业和农场中由非专业人员使用的设备，其电自动控制器也包括在本部分范围内。见附录
1.1.2本部分适用于机械操纵的或电操纵的电自动控制器，这些控制器能响应或控制各种特性，如温度、压力、时间的推移、湿度、光、静电效应、流量、液位、电流、电压、加速度或者它们的组合。1.1.3本部分适用于预定用于切换电动机起动绕组的起动继电器，这是一种特殊的电自动控制器。这种控制器可装在电动机内，也可以与电动机分开。1.1.4本部分也适用于在电气上和/或机械上与自动控制器相结合的人工控制器。注：不构成自动控制器组成部分的手动开关的要求包含在GB15092.1。1.2本部分适用于额定电压不超过690V、额定电流不超过63A的控制器。1.3本部分未规定取决于控制器在设备中的安装方法的自动动作的响应值。如果这些值对保护使用者或周围环境有作用，由相应设备标准规定的或由制造商确定的响应值在本部分中适用。1.4本部分也适用于装有电子装置的控制器。对该种控制器的要求由附录H给出。本部分适用于NTC（负温度系数）或PTC（正温度系数）热敏电阻器的电自动控制器。它们的附加要求包括在附录中。
1.5引用标准
下列文件中的条款通过GB14536的本部分的引用而成为本部分的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本部分，然而，鼓励根据本部分达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本部分。
GB156—2003标准电压（IEC60038：1983，NEQ）GB/T2900.57—2002电工术语发电、输电及配电运行（eqv1EC60050-604：1987）GB/T4207—2003固体绝缘材料在潮湿条件下相比电痕化指数和耐电痕化指数的测定方法(IEC60112:1979，IDT)
GB4208—1993外壳防护等级（IP代码）（eqvIEC60529：1989）1免费标准下载网bzxz
GB14536.1—2008/IEC60730-1:2003(Ed3.1)GB4706.1一1998家用和类似用途电器的安全第一部分：通用要求（eqvIEC60335-1：1991）GB5013额定电压450/750V及以下橡皮绝缘电缆（idtIFC60245）GB5023额定电压450/750V及以下聚氯乙烯绝缘电缆（idtIEC60227）电工电子产品着火危险试验第2部分：试验方法第2篇：针焰试验（idtGB/T5169.5—1997
IEC60695-2-2:1991)
GB/T5169.11-—1997电工电子产品着火危险试验试验方法成品的灼热丝试验和导则（idtIEC60695-2-1/1:1994)
GB/T7153—2002直热式阶跃型正温度系数热敏电阻器：第1部分：总规范（IEC60738-1：1998,IDT)
直热式阶跃型正温度系数热敏电阻器第1-1部分：限流用空白详细规范GB/T7154.1—2003
评定水平EZ(IEC60738-1-1：1998，IDT)GB8898--2001音频、视频及类似电子设备安全要求（eqvIEC60065：1998）GB92541998信息技术设备的无线电骚扰限值和测量方法（CISPR22：1997，IDT)GB9364小型熔断器（IEC60127，IDT)）GB13140.31998家用和类似用途低压电路用的连接器件第2部分：作为独立单元的带无螺纹型夹紧件的连接器件的特殊要求（idtIEC60998-2-2：1991）GB13539.1—2002低压熔断器第1部分：基本要求（IEC60269-1：1998，IDT）GB/T13539.2一2002低压熔断器第2部分：专职人员使用的熔断器的补充要求（主要用于工业的熔断器）（IEC60269-2：1986，IDT）GB13539.3一1999低压熔断器第3部分：非熟练人员使用的熔断器的补充要求（主要用于家用和类似用途的熔断器）（idtIEC60269-3：1987）GB/T13539.5一1999低压熔断器第3部分：非熟练人员使用的熔断器的补充要求（主要用于家用和类似用途的熔断器）标准化熔断器示例（idtIEC60269-3-1：1994）GB/T13539.6一2002低压熔断器第2部分：专职人员使用的熔断器的补充要求（主要用于工业的熔断器）第1篇～第5篇：标准化熔断器示例（IEC60269-2-1：2000，IDT）GB/T14472一1998电子设备用固定电容器第14部分：分规范抑制电源电磁干扰用固定电容器（idtIEC60384-14：1993）GB/T14579-1993电子设备用固定电容器第17部分：分规范金属化聚丙烯膜介质交流和脉冲固定电容器（idtIEC60384-17：1993）GB15092.1—2000器具开关第1部分：通用要求（IEC61058-11996，IDT）GB/T16935.1-1997低压系统内设备的绝缘配合第一部分：原理、要求和试验（idtIEC60664-1:1992)
GB/T16935.3一2003低压系统内设备的绝缘配合第3部分：利用涂层、罐封和模压进行防污保护（IEC60664-3：1992，IDT)电气安装用导管的外径和导管与配件的螺纹（eqvIEC60423：GB/T17194—1997
电气导管
GB17196—1997
GB17625.1-2003
2:2001IDT)
连接铜导线用的扁形快速连接端头安全要求（idtIEC61210：连接器件
电磁兼容限值谐波电流发射限值（设备每相输入电流≤16A)（IEC61000-3GB17625.2—1999
电磁兼容限值对额定电流不大于16A的设备在低压供电系统中产生的电压波动和闪烁的限制（idtIEC61000-3-3：1994）GB/T17626.2—1998电磁兼容试验和测量技术静电放电抗扰度试验（idtIEC61000-4-2：1995)2
GB/T17626.3—1998
61000-4-3:1995)
GB/T17626.4—1998
61000-4-4:1995)
GB/T17626.5-1999
GB/T17626.6-1998
61000-4-6:1996)
GB/T17626.8—1998
电磁兼容
电磁兼容
电磁兼容
电磁兼容
电磁兼容
GB/T17626.11-1999
电磁兼容
试验(idtIEC61000-4-11：1994)GB14536.1—2008/IEC60730-1:2003(Ed3.1)试验和测量技术射频电磁场辐射抗扰度试验（idtIEC试验和测量技术电快速瞬变脉冲群抗扰度试验（idtIEC试验和测量技术浪涌（冲击）抗扰度试验（idtIEC61000-4-5：试验和测量技术
射频场感应的传导扰抗扰度（idtIEC试验和测量技术工频磁场抗扰度试验（idtIEC61000-4-8：试验和测量技术电压暂降、短时中断和电压变化的抗扰度IEC60068-2-75：1997环境试验第2部分：试验试验Eh：锤击试验
IEC60085：1984电气绝缘的耐热性评定和分级IEC60099-1：1991电涌放电器第1部分：交流系统用非线性电阻型间隙式电涌放电器IEC60216-1:1990
确定电气绝缘材料耐热性的导则第1部分：制定老化试验方法和评价试验结果的总规程
IEC60249
印制电路用基材
低压熔断器
IEC60269
IEC60326印刷电路板
IEC60326-3:1991
印刷电路板第3部分：印制电路板的设计和使用IEC60384-16：1982电子设备用固定电容器第16部分：分规范：金属化聚丙烯膜介质直流固定电容器
IEC60536:1976
IEC60539.1976
电工电子设备防触电保护分类
直热式负温度系数热敏电阻器
测定固体电气绝缘材料暴露在引燃源后燃烧性能的试验方法IEC60707.1981
IEC61000（全部）电磁兼容（EMC）IEC61000-4-28：2002电磁兼容（EMC）第4-28部分：试验和测量技术电频率变化抗扰度测试
IEC61558-2-6:1997
电力变压器、电源装置和类似产品的安全第2部分：一般用途安全隔离变压器的特殊要求
CISPR14:1993
家用和类似用途电动、电热器具、电动工具以及类似电器无线电干扰特性测量方法和允许值
2定义
本部分采用下列定义。所使用的定义“电压”和“电流”除另有规定外，均指有效值(r.m.s)。2.1与电压、电流、频率和功率额定值相关的定义2.1.1
额定电压、电流、频率或功率ratedvoltage，current，frequencyorwattage制造商对控制器规定的电压、电流、频率或功率。三相电源的额定电压是线电压。2.1.2
额定电压、电流、频率或功率范围ratedvoltage，current，frequencyorwattagerange制造商对控制器规定的电压、电流、频率或功率的范围，以上限值和下限值表示。3
GB14536.1—2008/IEC60730-1:2003(Ed3.1)2.1.3
工作电压workingvoltage
当设备以额定电压供电时，在设备中任一特定绝缘部件上产生的直流或交流电压的最大有效值。注1：瞬态过电压可以忽略不计。注2：考虑开路条件和正常工作条件。2.1.4
特低电压extra-lowvoltage
导线之间和导线与地之间不超过42V的标称电压；或在三相连接中，线导体之间不超过42V和线导体与中线之间不超过24V的标称电压。2.1.5
安全特低电压safetyextra-lowvoltage：SELV导线之间和导线与地之间标称电压导线之间不超过42V：或在三相电路中，导线和中线之间不超过24V，电路的无负载电压分别不超过50V和29V。当安全特低电压是由较高电压的电网供电时，它应通过安全隔离变压器或具有同等绝缘的单独绕组的变换器。
注：这些电压极限值是建立在安全隔离变压器以额定电压供电的假设基础上的。在加拿大和美国，安全特低电压的限值是30V。2.1.6
安全隔离变压器
safetyisolatingtransformer
输入绕组与输出绕组之间通过至少相当于双重绝缘或加强绝缘的绝缘在电气上将它们分开的，而且是预定用于为安全特低电压电路供电的变压器。2.1.7
同极性
samepolarity
带电部件之间的关系，它们之间的互连可以使电流通过负载，而且这个电流是由负载来限制的。2.1.8
反极性oppositepolarity
二个带电部件之间的关系，它们之间的互连可以使电流通过，这个电流由电源电路的阻抗来限制。2.1.9
隔离限定次级电路isolatedlimitedsecondarycircuit由最大容量为100VA变压器的隔离次级绕组引出的电路，而且次级开路电压的额定值不超过1000 V。
辅助控制工作制
pilotduty
操作等级，在这种操作中的最终电负载是由诸如继电器或接触器之类的辅助器件控制的。2.1.11
transient overvoltage
瞬态过电压
振荡或不振荡的、通常是高阻尼的、持续时间仅几毫秒或更短的短时间过电压[IEV604-03-13]。2.1.12
rated impulsevoltage
额定脉冲电压
由制造商对设备或其部件选定的冲击耐受电压值，以表征其规定的绝缘抗瞬态过电压耐受能力。2.1.13
过电压类别overvoltagecategory用数字来表示的瞬态过电压状态。注：使用I、IⅡI、Ⅲ和NV来表示过电压类别。见附录L。4
