【国家标准(GB)】 无损检测 符号表示法

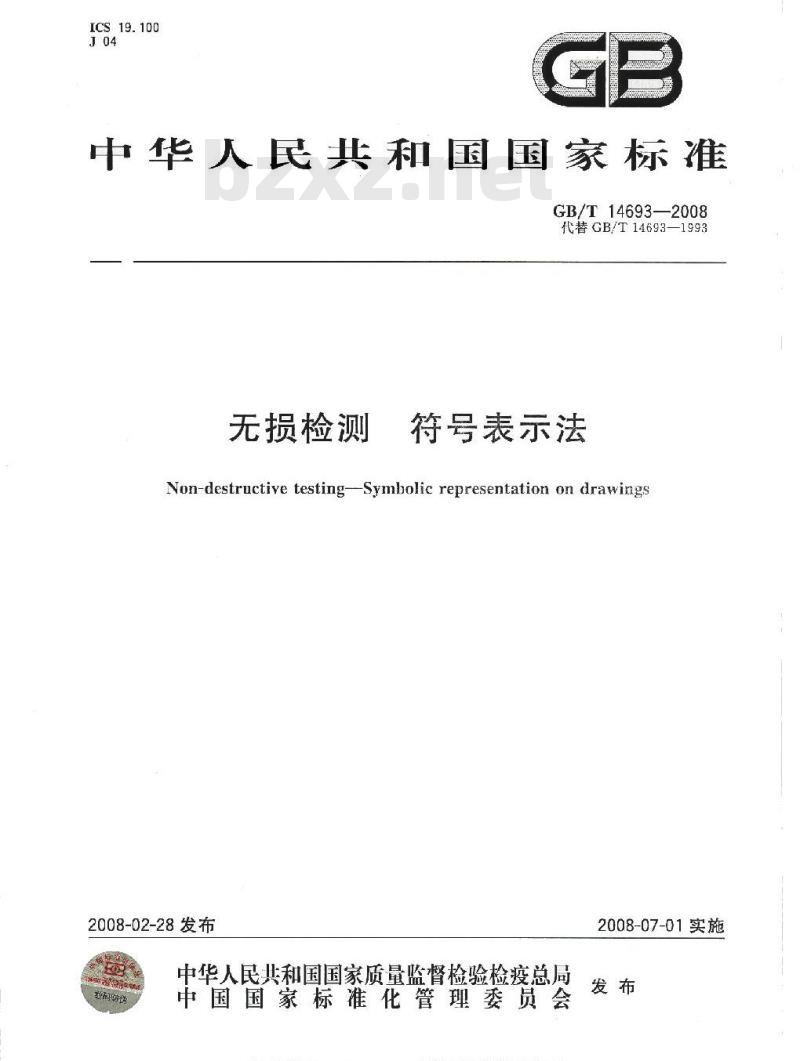

ICS19.100
中华人民共和国国家标准
GB/T14693—2008
代替GB/T14693—1993
无损检测
符号表示法
Non-destructive testing--Symbolic representation on drawings2008-02-28发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
数码防
2008-07-01实施

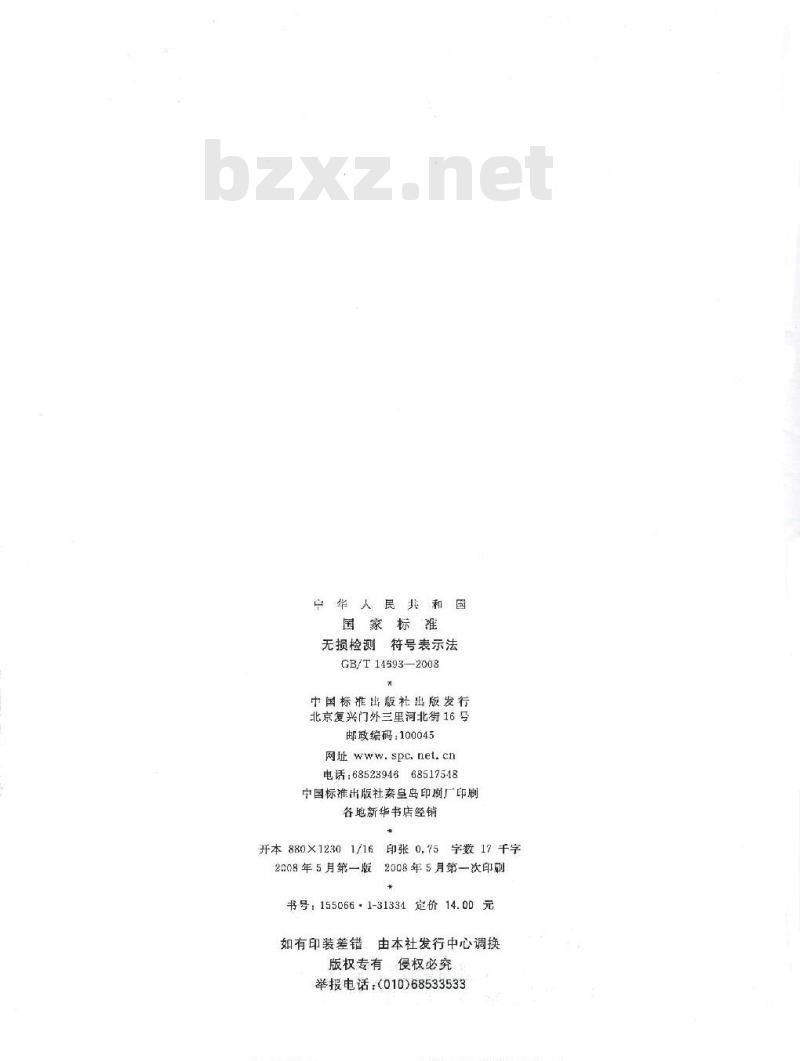

中华人民共和国
国家标
无损检测符号表示法
GB/T 14593—2008
中国标推出版社出版发行
北京复兴门外三里河北街16号
邮政编码：100045
网址 spc. net. cn
电话：6852894668517548
中国标准出版社案皇岛印刷厂印刷各电新华书店经销
开本880×12301/16印张0.75学数17千字2008年5月第一版2008年5月第一次印刷*
书号：155066·1-31334定价14.00元如有印装差错
由本社发行中心调换
版权专有侵权必究
举报电话：（010)68533533

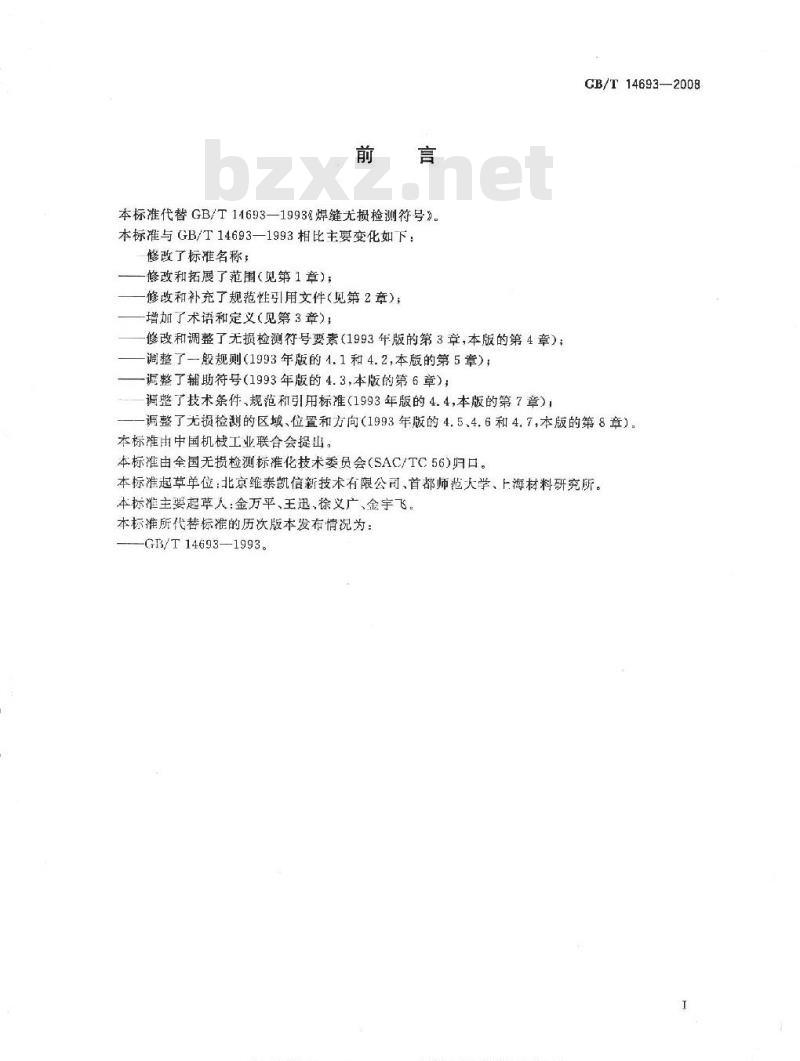

本标准代替GB/T11693—1993焊缝无损检测符号》。本标准与GB/T14693-1993相比主要变化如下：修改了标准名称；
修改和拓展了范围（见第1章）；修改和补充了规范性引用文件(见第2章)；增加了术语和定义（见第3章）；修改和调整了无损检测符号要素（1993年版的第3章，本版的第4章）；调整了一般规则（1993年版的4.1和4.2,本版的第5章）；调整了辅助符号（1993年版的4.3，本版的第6章）；调整了技术条件、规范和引用标准（1993年版的4.4，本版的第7章），GB/T14693—2008
调整了无损检測的区域、位置和方向（1993年版的4.5、4.6和4.7，本版的第8章）本标准由中国机械工业联合会提出。本标准由全国无损检测标准化技术委员会（SAC/TC56)归口。本标准起草单位：北京维泰凯信新技术有限公司、首都师范大学、上海材料研究所。本标准主要起草人：金万平、王迅、徐义广、金宇飞。本标准所代替标准的历次版本发布情况为：-GB/T14693—1993。

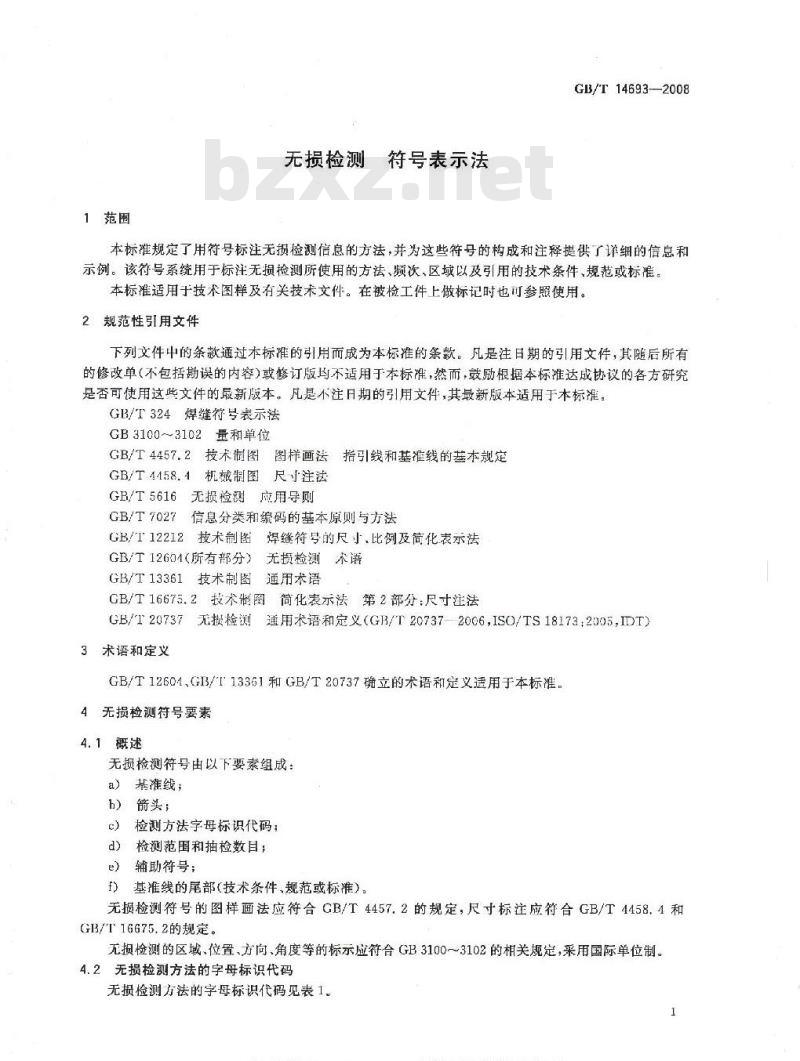

1范围
无损检测
符号表示法
GB/T14693-—2008
本标准规定了用符号标注无损检测信息的方法，并为这些符号的构成和注释提供了详细的信息和示例。该符号系统用于标注无损检测所使用的方法、频次，区域以及引用的技术条件、规范或标准。本标准适用于技术图样及有关技术文件。在被检工件上做标记时也可参照使用。2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB/T324焊缝符号表示法
GB3100～3102量和单位
GB/T4457.2技术制图图样画法指引线和基准线的基本规定GB/T4458.1机械制图尺寸注法
GB/T5616无损检测应用导则
信息分类和综码的基本原则与方法GB/T7027
GB/112212技术制图焊缝符号的尺寸，比例及简化表示法GB/T12604（所有部分）无损检测术语GB/T13361技术制图通用术语
GB/T16675.2技术制图简化表示法第2部分：尺寸注法GB/T20737无损检测
通用术语和定义（GB/T20737—2006,IS0/TS18173：2905,IDT)3术语和定义
GB/T12601.GB/T13361和GB/T20737确立的术语和定义适用于本标准。4无损检测符号要素
4.1概述
无损检测符号由以下要素组成：a）基准线；
箭头；
检测方法字母标识代码；
检测范围和抽检数目；
辅助符号；
f）基推线的尾部(技术条件、规范或标准)。无损检测符号的图样画法应符合GB/T4457.2的规定，尺寸标注应符合GB/T4458.4和GB/T16675.2的规定。
无损检测的区域、位置、方向、角度等的标示应符合GB3100～3102的相关规定，采用国际单位制。4.2无损检测方法的字母标识代码无损检测方法的字母标识代码见表1。1
GB/T14693—2008
表1规定了一些无损检测方法的字母标识代码，但是这些方法不可能涵盖全部无损检测的方法。无损检测的方法种类见GB/T5616。由于不断有新的无损检测方法出现，在技术图样和技术文件中如需要标示本标准未规定的无损检测方法及其代码时，应在文件中做出规定，代码规则应遵循GB/T7027的规定。
表一无损检测方法的字母标识代码无损检测方法
声发射
中子辐
辅助符号
用于无损检视
的辅助符号如图
a）全周
现场检测
图1无损检测符号的辅助符号
4.4无损检测符号型标准位互
VONVIS
无损检测符号要素
的标准
抽检数厅
基准线
局部-
技术规范、
规程或其他
引用标准
5一般规则
5.1箭头
非舒实
酱头侧
英本检测符号
无损检测符号要素的标准位置
字母标识代码
AET或AT
谢线方向
检测理度
现场检测
全周检测
基准线的箭头应指向被检工件，箭头指向的被检工件一侧称为被检工件的箭头侧，与箭头侧相反的侧称为非箭头侧。
5.2检测方法字母标识代码位置的含义5.2.1箭头侧的检测
GB/T 14693—2008
当需要对箭头侧行检测时，所选择的检测方法字母标识代码应置于基准线下方，如图3。MT
5.2.2非箭头侧的检测
当需要对非箭头侧进
5.2.3箭头侧
箭头侧的检测
中对，所选择的检测方法字母标识代码应暨天基准线上方，如图4。
图4-非箭头侧的检测
箭头侧的检汇
当箭头侧前
头侧均需进
图5。
联谢的检测
5.2.4箭头侧或非箭
标识代码应同时置于基准线两侧，如选择的检测方法字丹
图5箭头侧
非箭头侧的栏
会任选一侧进行检测时，所选择的检测方法来母标识代码应置于基准线当可在箭头侧或非箭
中问，如图6。
图6箭头侧或非箭头侧的检测
5.2.5组合检测
当对同一部分使用两种或两种以上检测方法时，应该把所选择的几种检测方法字母标识代码置于相对于基准线的正确位置。当把两种或两种以上的检测方法字母标识代码置于基准线同侧或基准线中间时，应用加号分开，如图7。
GB/T14693—2008
5.2.6无损检测符号和焊接符号组合使用图7组合检测
LT+PRT
无损检测符号和焊接符号可以组合使用：如图8。焊接符号应符合GB/T324和GB/T12212等相关标准的规定。
图8无损检测符号和焊接符号组合使用6辅助符号
6.1全周检测
当需要对焊缝、接头或零件进行全周检测时，应该把全周检测符号置于箭头和基准线的连接处，如图9。
图9全周检测
6.2现场检测
当需要在现场（不是在车间或初始制造地）检测时，应该把现场检测符号置于箭头和基准线的连接4
处，如图10。
射线方向
图10现场检测
GB/T14693—2008
射线穿透的方向可以用射线方向符号以所需的角度在图上标出，并应标明该角度的度数以保证无误解，如图11
射线方向
技术条件、规范和引用标准
如果没有用其他方式提供指定检测的信息（技术条件、规范和引用标准），可以把这些信息置于无损检测符号的尾部，如图12。
GB/T18851.1
GB/T3323
尾部信息
GB/T14693—2008
8无损检测的区域、位置和方向
8.1被检区域长度标示
8.1.1长度表示
当只需考虑被检工件的长度时，应标出长度尺寸并置于检测方法字母标识代码的右侧，如图13，PT 250
图13检测长度表示
8.1.2位置表示
当需标示被检区域的确切位置及其长度，应使用长度标定线：如图14，MT6
8.1.3全长检测
图14检测位置表示
当被检工件全长都需要检测时，无损检测符号中不必包含长度。8.1.4局部检测
当被检工件不需做全长检测时，检测长度可以百分比标注在检测方法字母标识代码右侧，如图15。MT50%
RT 25%
图15局部检测
8.2抽检数目
当需要在被检工件的任意位置上进行抽检时，应将抽检数目标在检测方法字母标识代码之上或之下的圆括号内，并且不与基准线相邻，如图16。RT8
图16抽检数目
8.3检测区域
8.3.1平面区域
GB/T14693-—2008
当在图上表示无损检测的区域为平面时，应该用直虚线封闭该区域，并在封闭线的每个拐角处标一圆，所选择的检测方法字母标识代码应如图17所示方式与这些线相连接，必要时，用坐标和标尺给这些封闭线定位。
8.3.2环形区域
平面区域的检测
对于环形区域的无损检测，应用全周检测符号和恰当的尺寸标明检测区域，如图18a)和图18b）所示。
图18a)中，右上角符号表示距右端2m范画内的法兰孔应用磁粉进行全周检测，左下角符号表示用射线检测图中未标尺寸的环形区域。图18b)中的符号表示环形区域的内表面需要耐压检测，外表面需要电磁检测，图中没标尺寸，全长均蓄检测。
a）法兰孔
图18环形区域的检测
GB/T 14693—2008
8.3.3声发射
b）环形件
图18（续）
声发射一般用于构件的全部或大部分检测，例如压力容器或管道的检测。图19中的符号表示该图中的构件用声发射方法检测，符号中没有特别说明探头的位置。AHT
图19声发射检测
