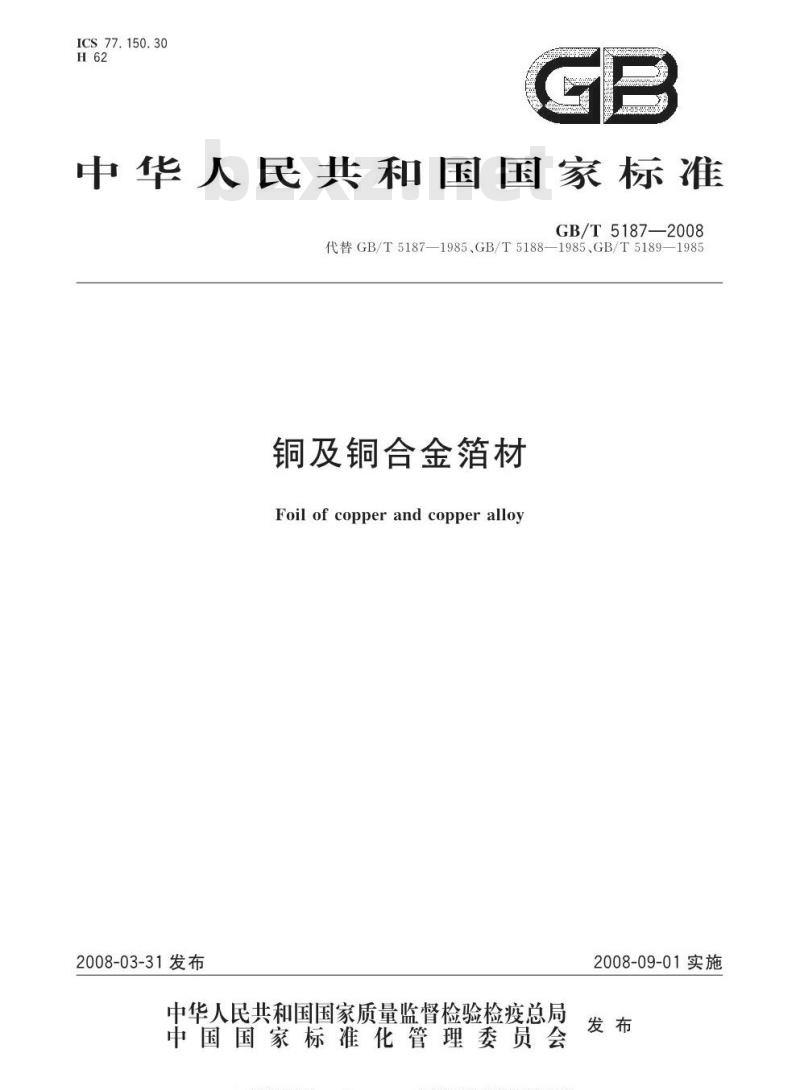

【国家标准(GB)】 铜及铜合金箔材

ICS77.150.30
中华人民共和国国家标准
GB/T5187—2008
代替GB/T5187—1985、GB/T5188—1985GB/T5189—1985铜及铜合金箔材
Foil of copperand copperalloy2008-03-31发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
2008-09-01实施

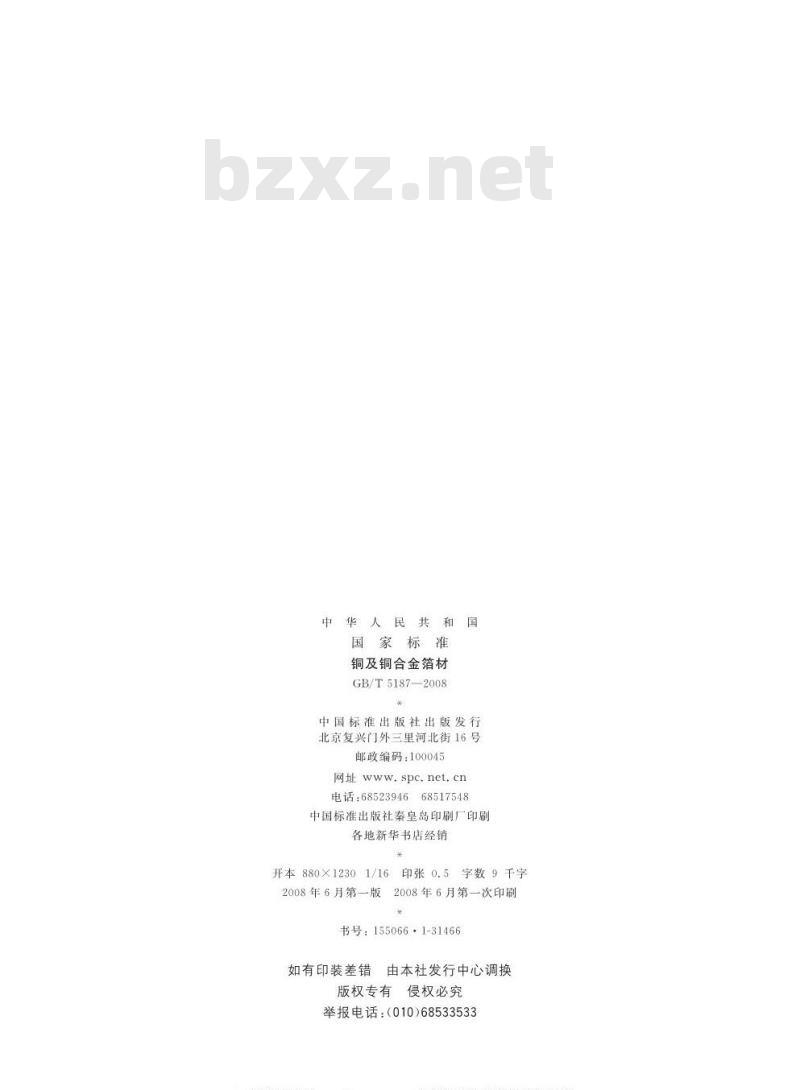

华人民共和国
国家标准
铜及铜合金箔材
GB/T51872008
中国标准出版社出版发行
北京复兴门外三里河北街16号
邮政编码：100045
网址spc.net.cn
电话：6852394668517548
中国标准出版社秦皇岛印刷厂印刷各地新华书店经销
开本880×12301/16印张0.5字数9千字反2008年6月第一次印刷
2008年6月第一版
书号：155066：1-31466
如有印装差错由本社发行中心调换版权专有侵权必究
举报电话：（010)68533533

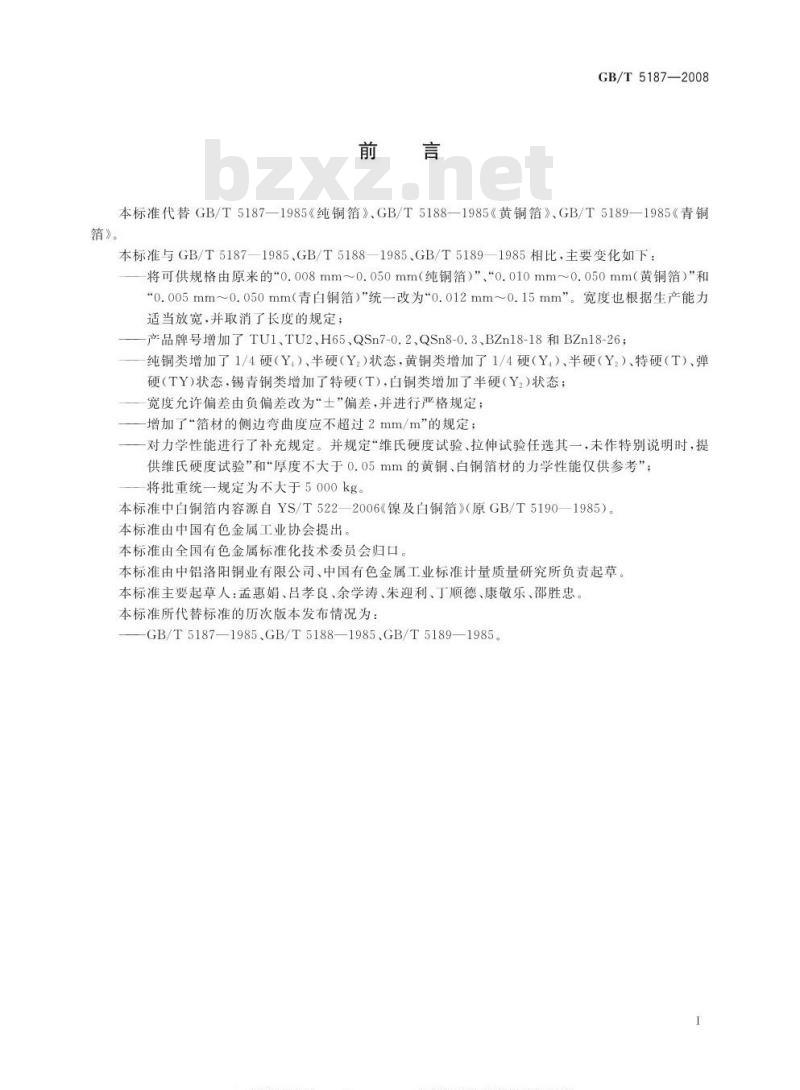

箔》。
GB/T5187—2008
本标准代替GB/T5187—1985《纯铜箔》、GB/T5188—1985《黄铜箔》、GB/T5189—1985《青铜本标准与GB/T5187—1985、GB/T5188—1985、GB/T5189—1985相比，主要变化如下：将可供规格由原来的0.008mm~0.050mm（纯铜箔）”“0.010mm~0.050mm（黄铜箔）\和\0.005mm~0.050mm（青白铜箔）\统一改为\0.012mm~0.15mm”宽度也根据生产能力适当放宽，并取消了长度的规定；产品牌号增加了TU1、TU2、H65QSn7-0.2、QSn8-0.3、BZn18-18和BZn18-26—纯铜类增加了1/4硬（Y,）、半硬（Y.)状态，黄铜类增加了1/4硬（Y,）、半硬（Y2）、特硬（T）、弹硬（TY)状态，锡青铜类增加了特硬（T），白铜类增加了半硬（Y，）状态；宽度允许偏差由负偏差改为“士”偏差，并进行严格规定；一增加了“箔材的侧边弯曲度应不超过2mm/m\的规定；一对力学性能进行了补充规定。并规定“维氏硬度试验、拉伸试验任选其一，未作特别说明时，提供维氏硬度试验”和厚度不大于0.05mm的黄铜、白铜箔材的力学性能仅供参考”将批重统一规定为不大于5000kg。本标准中白铜箔内容源自YS/T522—2006《镍及白铜箔》（原GB/T5190—1985）。本标准由中国有色金属工业协会提出本标准由全国有色金属标准化技术委员会归口本标准由中铝洛阳铜业有限公司、中国有色金属工业标准计量质量研究所负责起草。本标准主要起草人：孟惠娟、吕孝良、余学涛、朱迎利、丁顺德、康敬乐、邵胜忠。本标准所代替标准的历次版本发布情况为：GB/T5187—1985、GB/T5188—1985.GB/T5189—1985。I

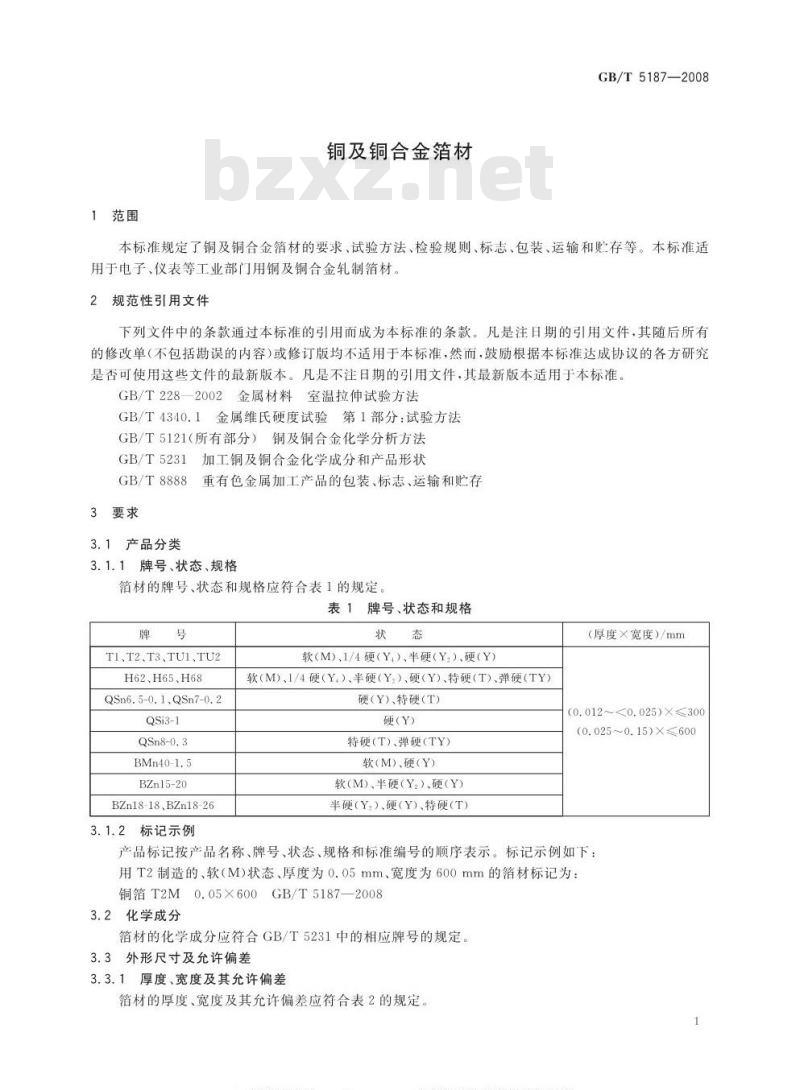

1范围
铜及铜合金箔材
GB/T5187—2008此内容来自标准下载网
本标准规定了铜及铜合金箔材的要求、试验方法、检验规则、标志、包装、运输和贮存等。本标准适用于电子、仪表等工业部门用铜及铜合金轧制箔材。规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB/T228—2002金属材料室温拉伸试验方法GB/T4340.1金属维氏硬度试验第1部分：试验方法GB/T5121（所有部分）铜及铜合金化学分析方法GB/T5231加工铜及铜合金化学成分和产品形状GB/T8888
3要求
3.1产品分类
重有色金属加工产品的包装、标志、运输和贮存3.1.1牌号、状态、规格
箔材的牌号、状态和规格应符合表1的规定。表1牌号、状态和规格
T1、T2、T3、TU1、TU2
H62,H65、H68
QSn6.5-0.1.QSn7-0.2
QSi3-1
BMn40-1.5
BZn15-20
BZn18-18,BZn18-26
3.1.2标记示例
软（M）、1/4硬（Y）、半硬（Y.）、硬（Y）软（M）、1/4硬（Y.）、半硬（Y）、硬（Y）、特硬（T)、弹硬（TY)硬（Y）、特硬（T）
硬(Y)
特硬（T）、弹硬（TY)
软（M）、硬（Y）
软（M）、半硬（Y）、硬（Y)
半硬（Y，）、硬（Y)、特硬（T）（厚度×宽度）/mm
(0.012~≤0.025)×≤300
(0.025~0.15)X≤600
产品标记按产品名称、牌号、状态、规格和标准编号的顺序表示。标记示例如下：用T2制造的、软（M)状态、厚度为0.05mm、宽度为600mm的箔材标记为：GB/T5187—2008
铜箔T2M
3.2化学成分
箔材的化学成分应符合GB/T5231中的相应牌号的规定3.3外形尺寸及允许偏差
3.3.1厚度、宽度及其允许偏差
箔材的厚度、宽度及其允许偏差应符合表2的规定。1
1范围
铜及铜合金箔材
CB/T5187-2008
本标准规定了铜及铜合金箱材的要求，试验方法、检验规则、标志、包装、运输和贮存等，本标准适用于电子，仪表等工业部门用铜及铜合金乳制销材。规范性引用文件
下列文件中的条款通过术标准的引用而成为本标准的条款凡是注日期的引用文件，其随后所有的修改单（不包括勘误内或修订版均不适用于本标准，然而，最励根据本标准达成协议的各方研究且是对月期的引用文性，其最新版本适用手本标准。是否可使用这些文件的版本，
GB/T228—202
GB/T4340
金属材料
中温技便式验方店
L金具维氏硬度验军中都分武验方法有部分）
铜及铜谷金化学
GB/T5121
GB/T523
加工铜及铜合
设办和产品形妆
GB/T88&C有色金属加上产品的包装折志运输机S
3要求
3.1产品分类店
3.1.1牌号6规格
箔材的牌号，状态和规格应符合表的规定。S
牌号、状态和规格
TI.T2.T3,TU1
H62.H65 H68
QSn6.5-0.1.QSn7-0.
QSi3-1
BMn40-1.5
BZn15-20
BZn18-18.BZn18-26
3.1.2标记示例
硬（Y）半间
硬Y.特配弹TY)
硬（Y)、特硬（T)
硬(Y)
特（T)、弹便（TY)
款M硬
软（M）、半硬（Y）硬（Y
半硬Y更Y特硬（T）
c厚度×宽度/mm
(0.0120.025)X300
(0.025-0.15)X600
产品标记按产品名称、牌号、状态、规格和标准绵号的顺序表示。标记示例如下：用T2制造的、软（M状态、厚度为0.05mm、宽度为600mm的箱材标记为：铜箔T2M0.05X600GB/T51872008
3.2化学成分
箱材的化学成分应符合GB/T5231中的相应牌号的规定3.3外形尺寸及充许偏差
3.3.1厚度宽度及其充许偏差
箱材的厚度，宽度及其允许储差应符合表2的规定GB/T5187—2008
0.080~0.050
9.050--0.15
表 2厚度,宽度允许偏差
厚度允许偏差/+
普通级
高精级
注：按高精级订货时应在合向中论明，未注明时按普通级供货。3.3.2侧边弯曲度
箔材的侧边弯曲度应不超过 2 mm/。3.4力学性能
普通级
宽度允许偏差/士
单位为旁米
高精纽
箱材的室温力学性能应符合表3的规。继氏硬度试验、拉试验任选其一，末作特别说明时，提供维氏硬度试验结果。
表 3 力学性能
TU1,TU2
H58.H65、JH62
QSn6. 5-0. 1
Q5r.7-0. 2
Qsi3 1
BZ15-20
BZn18-18
BZn18-25
RMr40 1.5
抗拉强度R./(N/mm）
215~275
245315
325--419
340-150
100--530
150--600
540--690
700-780
735~835
44C~570
610--720
390--500
注：厚度不大于0.o5mm的费铜，白翻箔材的力学性能仪供参考.2
伸长率 4:1.3/%
维氏硬度V
80--110
85-115
100~13G
120-~160
150--190
170--200
210~240
230~-270
180210
190-220
210~210
3.5外观质量
GB/T 5187—2008
箔材的表面应光滑、清洁，表面色泽应均勾，致，不允许有裂纹、划伤、起皮、氧化、黑斑等影响使用的缺陷。
箔材的两边应切齐,无裂边、卷边等缺陷4试验方法
4.1化学成分的仲裁分析方法
箔材的化学成分的仲裁分析按GH/T5121的规定进行。4.2外形尺寸测量方法
箔材的外形尺应用相应精度的测量工具进行测量。厚度测量位置：宽度不人于100 ml 时,在距离边部不小于 3 mm处测量;宽度大于 10U nLm 时,在离边部不小于 5 mm 处测量。4.3力学性能检验方法
箔材的拉仰试验方法接 GB/T 228 的规定进行,试样的选取按附录 A表 A,1 中 P02 的规定。维硬度试验按GB/T4340.1的规定进行4.4外观质量检查方法
箔材的外观质量应用日视或相应精度的测量工具进行测量利检验，5检验规则
5.1检查和验收
5，1.1箔材应由供方技术监督部门进行检验，保证产品质量符合本标准或订货台同的规定，并填写质最证明书。
5.1.2需方对收到的产品按本标谁的规定进行复验，复验结果与本标难及订货合同的规定不符时,应以书面形式向供方提出，由供需双方协商解决。插于外观质量及尺于偏差的异议，应在收到产品之口起-…个月内提出;其他质量异议，应在收到产品三个月内提出，如需仲裁,仲裁取样应山供需双方共问进行。
5.2组批
箔树应戒批提交验收,每批应由同一牌号、状态和规格的产品红成。每批重尿应不大子5 000 k名，5.3检验项目
每批箱材应进行化学成分,外心寸偏差，力学性能(继氏硬度试验或拉伸试验)和外观质量的检验。
5.4取样
箔材取样应符合表4的规定。
表4取样
检验项目
化学成分
外形尺寸
拉伸性能
维氏硬度
外观质量
取样规定
筷方1个试样/熔，需方1个试样/批遥卷检查
任取2差/批，沿轧制方向任取1个试样/差任取2卷/批，1个试样/卷
逐卷检查
5. 5 检验结果的判定
5.5.1化学成分不合格时，判该批箔材不合格。要求的章察号
5.5.2箔材的外形尽寸偏差和外观质量不合格时，判该卷不合格，试验方法的章条号
GB/T5187-2008
5. 5. 3当力学性能的试验结果中有试释不合格时,应从该批箔材中另取双倍数量的试样(其中一个试样必须取自原检验不合格的那卷箔材）进行重复试验，重复试验结果全部合格，则判整批产品合格。若再复试验结果仍有试样不合格，则判该批箔材不合格，或出供方逐卷检验，合格者交货。6标志.包装、运输、购存和质量证明书产品的标志、包装、运输，存和质量证明书应符合GB/T8888的规定。7订货单(或合同)内容
订购本标准所列产品的订货单(或合同)内应包括下列内容：a）产品名称；
b）合金牌号；
供应状态；
）尺寸规格；
e）重量；
[）力学性能（维氏硬度试验或拉伸试验）；g)
本标准编号：
h）其他。
版权专有侵权必究
#号：155065·131466
GB/T 5187-2008
定价：
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
