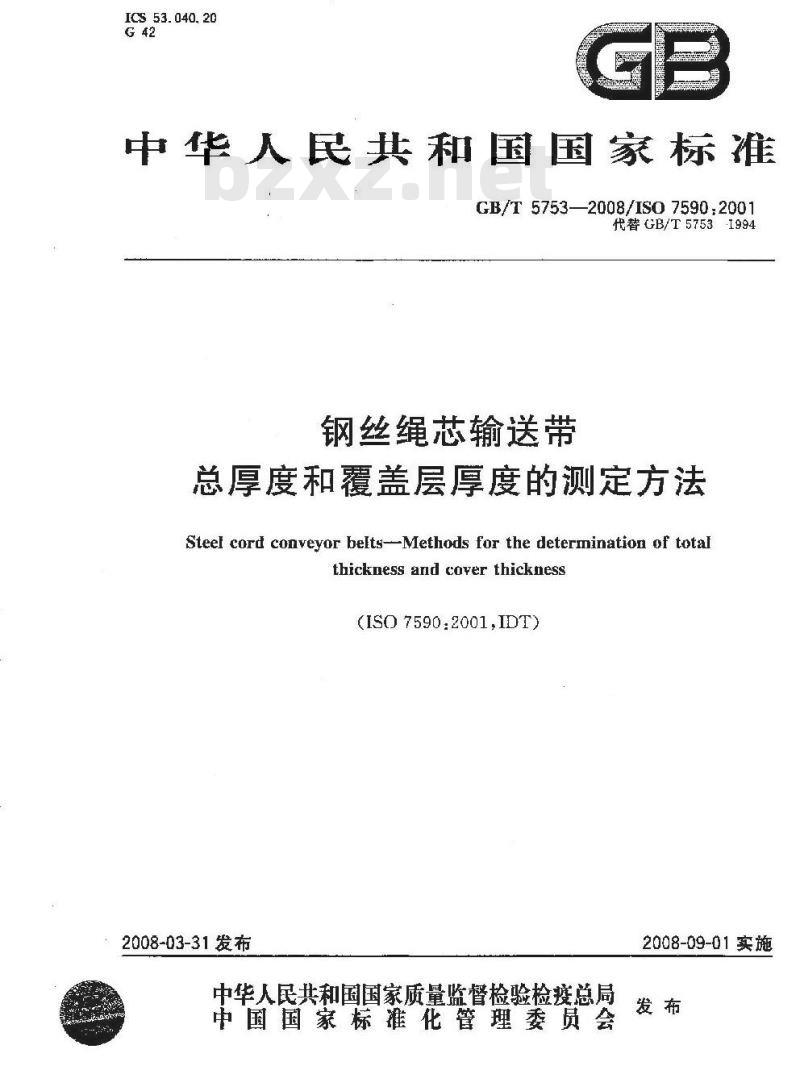

【国家标准(GB)】 钢丝绳芯输送带 总厚度和覆盖层厚度的测定方法

ICS53.040.20
中华人民共和国国家标准
GB/T 5753—2008/IS0 7590:2001代替GB/T5753-1994
钢丝绳芯输送带
总厚度和覆盖层厚度的测定方法Steel cord conveyor belts--Methods for the determinatior of totalthickness and cover thickness(ISO 7590:2001,IDT)
2008-03-31发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
2008-09-01实施

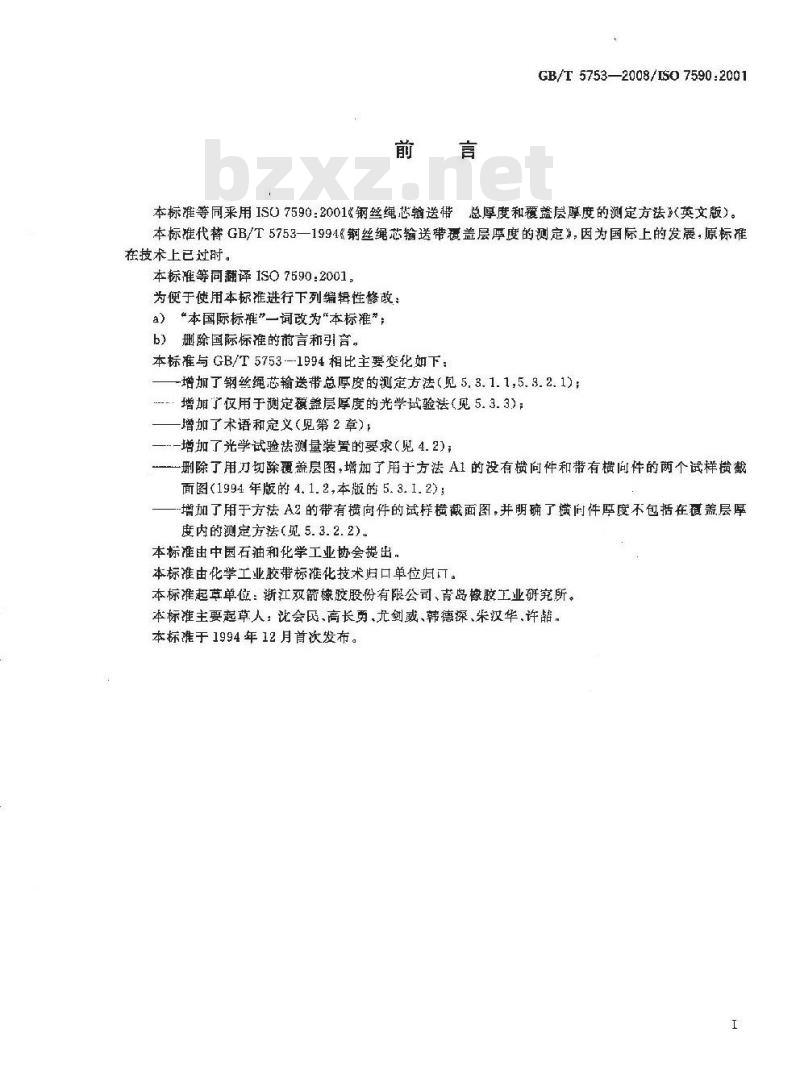

GB/T 5753—2008/ISO 7590:2001本标准等同来用IS07590：2001《钢丝绳芯输送带总厚度和覆盖层厚度的测定方法》（英文版）。本标推代替GB/T 5753一1994钢丝绳芯输送带覆盖层厚度的测定”,因为国际上的发展，原标准在技术上已过时。
本标准等同翻译ISO7590:2001
为便于使用本标准进行下列编辑性修改：a）“本国际标准\一词改为\本标准”；b）删除国际标准的前言和引言。本标准与GB/T5753--1994相比主要变化如下：增加了钢丝绳芯输送带总厚度的测定方法(见 5.3. 1. 1,5. 3.2.1);增加了仅用于测定覆盖层厚度的光学战验法（见5.3.3)；增了术语和定义（见第2章），
-增加了光学试验法测量装置的要求（见4.2)；一删除了用才珂除覆盖层图，增加了用于方法A1的没有概向件和带有横向件的两个试样揽截面图(1994年版的4.1.2,本版的5.3.1.2);增加了用于方法A2的带有横向件的试样横截面图，并明确了横间件厚度不包括在覆盖层厚度内的测定方法（见5.3.2.2)。本标准由中国石油和化学工业协会据出本标雄由化学工业胶带标准化技术归口单位归可。本标准起草单位：新江双箭橡胶股份有限公司、岛橡腔工业研究所。本标准主要起草人：沈会民、高长勇、尤剑戴、韩德深、朱汉华.许喆。本标准于1994年12月首次发布。I
钢丝绳芯输送带
GB/T5753—2008/ISO7590:2001Www.bzxZ.net
总厚度和覆盖层厚度的测定方法本标准规定了两个用于测定钢丝绳芯输送带总厚度和覆盖层厚度的试验方法。方法A（厚度计法）用于测定所有的钢丝绳芯输送带的总厚度和覆盖层厚度。方法B（光学法）被推荐仅用于测定覆盖层厚度。本法不适应于带有织物或金属横向件或者在切割CHINA
时钢丝绳端面发生扭曲
术语和定义
于本标
下列术语和定
缓冲层
包含在覆盖层内的增强层
横向件
用于加强毒
不视为覆盖层部分的横向层
定数用厚度计
按带宽在规
十测量总厚！
爱盖层厚度
下列一种方法测定
在除去
厚度：
4装置
4.1方法A
我盖层之前和之后，接规定的名干点上测定试样的厚度，然后用减法计算覆盖层量夜壶层厚度。
转动指针式厚度计，测量精度为c.1mm，平型圆压头的直径为10mm，压头对试样施加的压力为(22±5)kPa.
4.2方法B
光学测量装置，该测量装置是一手提式放大镜，测量精度为0.1mm，放大率应至少为8倍。5程序
5.1试样
垂直于带边按下列尺寸从全宽度的带上切取一块矩形试样。5.1.1对于方法A1，试样长度应约为150mm，在5.2所述的各测量点切取三个或五个试样，每个试样包含两根钢丝绳。即：
宽度：等于包含两根钢丝绳的宽度（见图1)；GB/T5753--2008/ISO7590:2001
长度：大约150mm。
5.1.2对于方法A2，试样长度应不小于50mm，即：a）长度：大约50mm；
b）宽度：等于输送带的全宽度，按5.2所述在试样上标出测量点。00000e
谢量点：
2-试样。
0000参券
000000

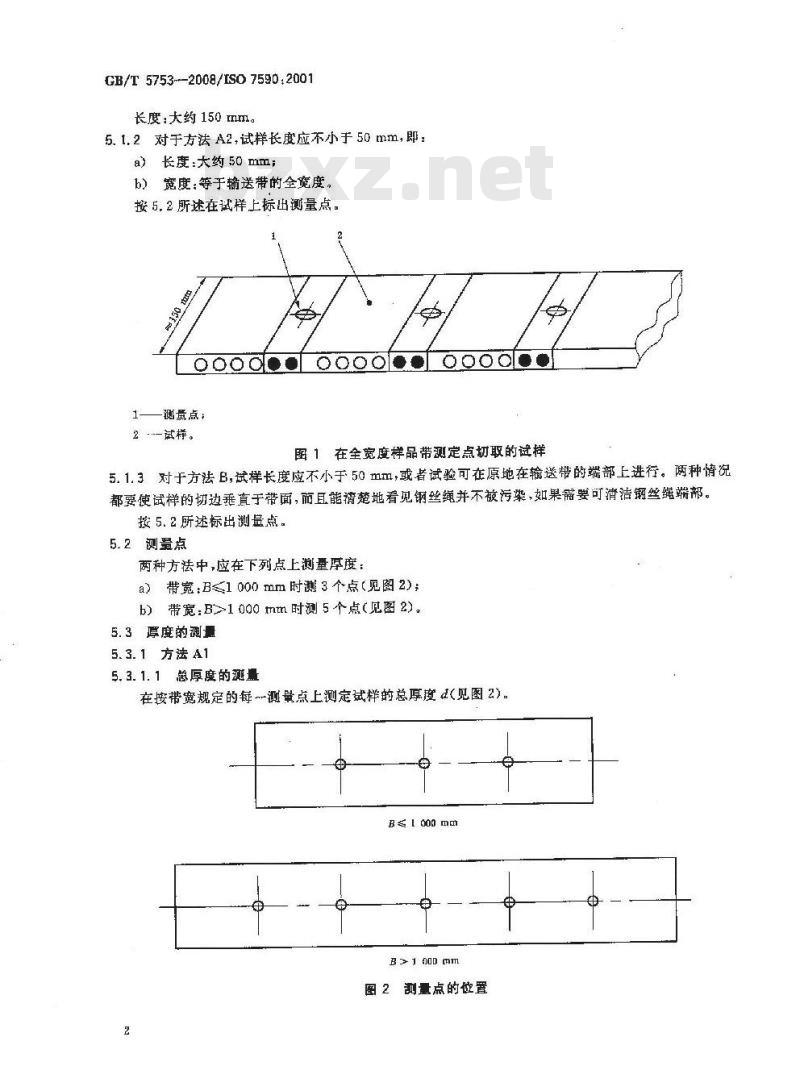

图1在全宽度样品带测定点切取的试样5.1.3对于方法B，试样长度应不小于50mm，或者试验可在原地在输送帮的端部上进行。两种情况都要使试样的切边垂直于带面，而耳能清楚地看见钢丝绳并不被污染，如果需要可清洁钢丝绳端部。按5.2所述标出测量点。
5.2测量点
两种方法中，应在下列点上测量厚度：a）带宽：B≤1000mm时测3个点（见图2）；b）带宽：B>1000tmm时测5个点（见图2）。5.3厚度的测量
5.3. 1 方法 A1
5. 3.1. 1总厚度的测量
在按带宽规定的每-一测最点上测定试样的总厚度4（见图2)。B≤1 000 mm
图2测量点的位置

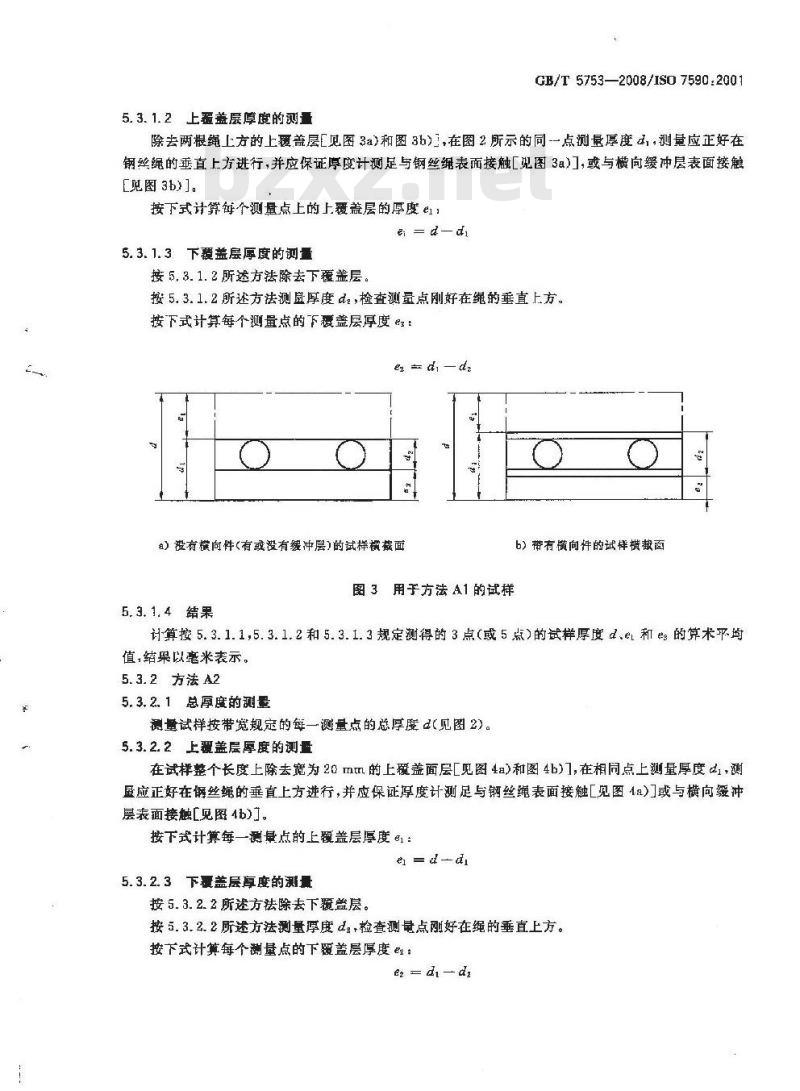

5. 3. 1. 2上覆盖层障度的测量GB/T 5753—2008/ISO 7590:2001除去两根绳上方的上覆盖层见图3a)和图3b)1,在图2所示的同-点测量厚度d1，测量应正好在钢丝绳的垂直上方进行，并应保证厚度计测足与钢丝绳表面接触[见图3a，或与横向缓冲层表面接触[见图 3b)]。
按下式计算每个测量点上的上覆盖层的厚度e：ei = d- di
5.3.1. 3下覆盖层厚度的测量
按 5,3. 1. 2所述方法除去下覆盖层。按 5. 3. 1. 2 所述方法测鼠厚度 dz ,检查测最点刚好在绳的垂直 上方按下式计算每个测量点的下覆盖层厚度！e ddz
a)没有模向件(有或没有缓冲层)的试样损截面b）带有横向件的试样横截面
图3用于方法A1的试样
5. 3. 1. 4结果
计算按 5. 3. 1. 1,5. 3. 1. 2 和 5. 3. 1. 3 规定测得的 3 点(或 5 点)的试样厚度 d、el 和 的算术平均值，结果以毫米表示。
5.3.2方法A2
5. 3. 2. 1总厚度的测量
测量试样按带宽规定的每一测量点的总厚度d(见图2)。5. 3.2. 2上覆盖层厚度的测量
在试样整个长度上除去宽为 20 mtm 的上覆盖面层[见图 4a)和图 4b)],在相同点上测量厚度d1,测量应正好在钢丝绳的垂直上方进行，并应保证厚度计测足与钢丝绳表面接触[见图4a)或与横向缓冲层表面接触[见图 4b)],
按下式计算每一测录点的上覆盖层厚度1：ei = d -ai
5.3.2. 3下覆盖层厚度的测量
接5.3.2.2所迷方法除去下盖层。按5.3.2.2所述方法测量厚度dg检查测量点刚好在绳的垂直上方。按下式计算每个测量点的下覆盖层厚度e：ez - dt -dz
GB/T5753—200B/ISO7590:2001
a）没有携问件(有或设有缓冲层)的试样横截面一缓冲层，
一機向层；
3—绳；
—绳。
b）带有横向件的试样横裁面
图4用于方法42的试样
5. 3. 2. 4 结果
计算按5.3.2.1,5.3.2.2和5.8.2.3规定测得的3点或5点）的试样厚度d、e:和e的算术平均值，单位以毫米表示。
5.3.3方法8
5.3.3.1上盖层和下覆盖层厚度的定在5.2规定的每测量点用光学测量装置(4.2)测量绳的.上边缘和带表面之间的臣离。e：为上覆盖层厚度，e为下覆盖层厚度，保证测量刻度盘和带直接接触。5. 3. 3. 2结果
计算按5.3.3.1规定测得的3点（或5点）的上，下覆盖层厚度：和e2的算术平均值，结果以毫来表示。
6试验报告
试验报告应包含下列内容：
a）測量按本标推进行；
注明所用的方法：方法A1、方法A2或方法B；）
被测带的标记：
测量点数：
方法A1(5.3.1.4)或方法A2(5.3.2.4)或方法B(5.3.3.2)获得的测量结果；测定目期。
