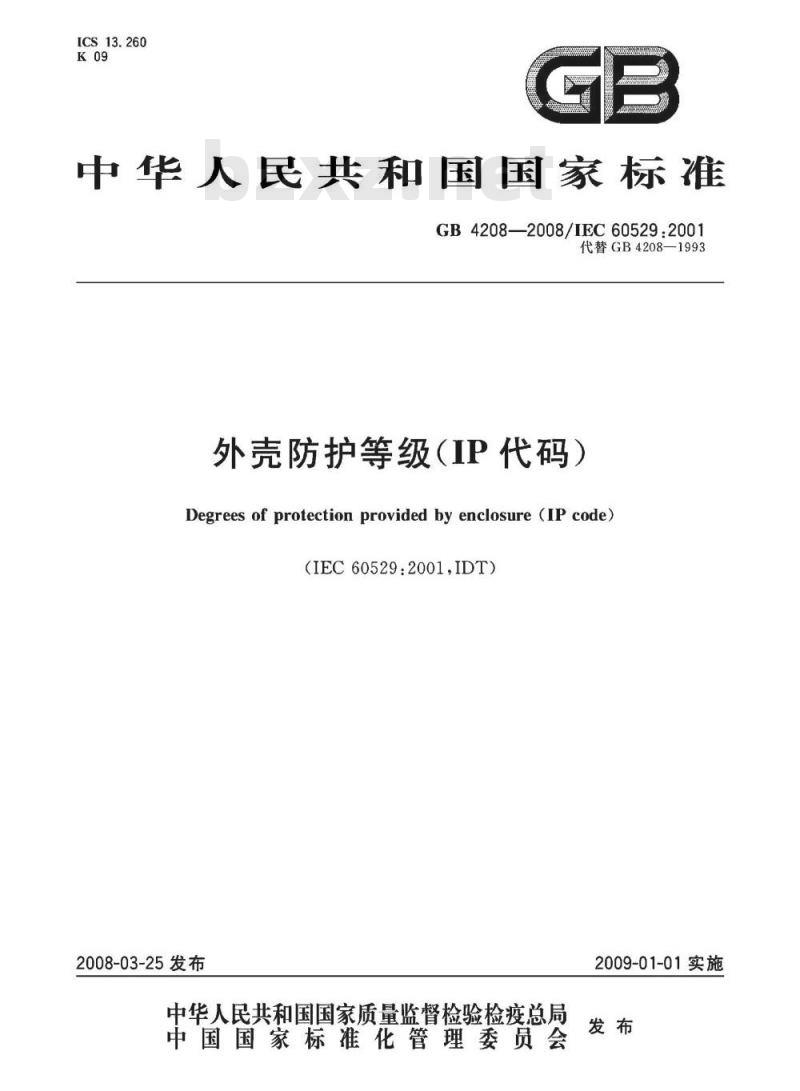

【国家标准(GB)】 外壳防护等级(IP代码)

ICS13.260
中华人民共和国国家标准
GB4208—2008/IEC60529:2001
代替GB4208—1993
外壳防护等级（IP代码）
Degrees of protection provided by enclosure (iP code)（IEC60529：2001,IDT）
2008-03-25发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
2009-01-01实施

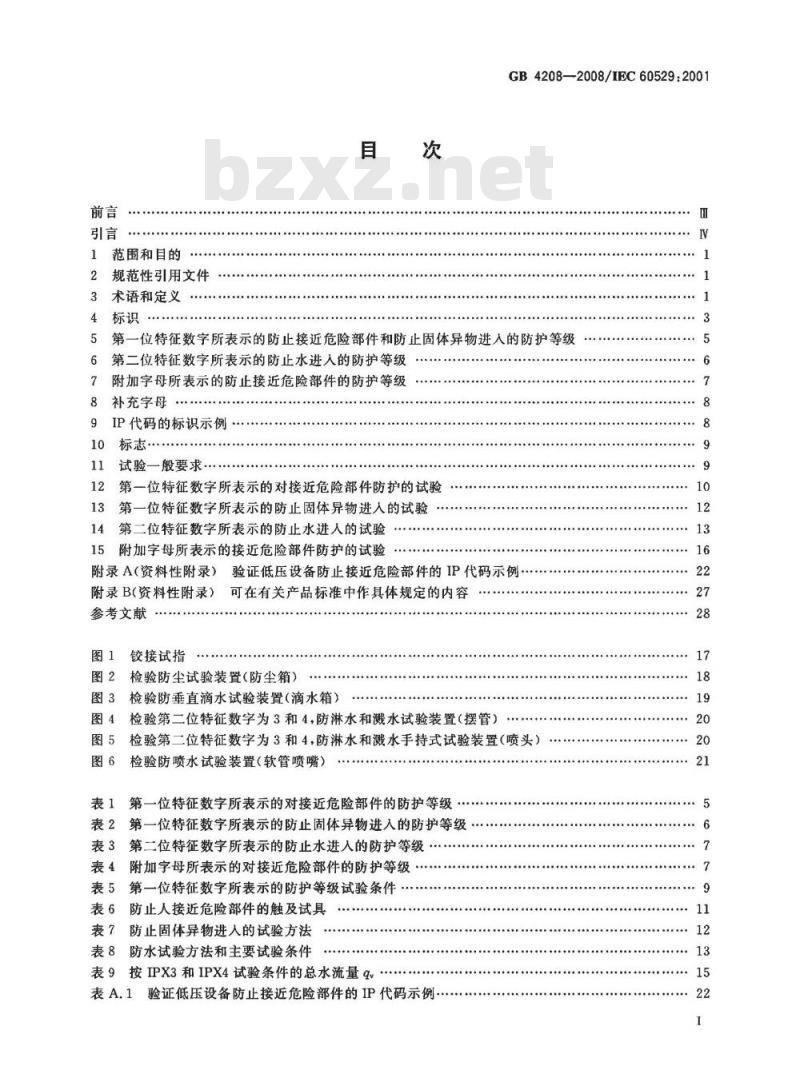

1范围和目的
2规范性引用文件
3术语和定义
标识…
GB4208—2008/IEC605292001
第一位特征数字所表示的防止接近危险部件和防止固体异物进入的防护等级第二位特征数字所表示的防止水进入的防护等级6
附加字母所表示的防止接近危险部件的防护等级8
补充字母
IP代码的标识示例
10标志·
试验一般要求
第一位特征数字所表示的对接近危险部件防护的试验第一位特征数字所表示的防止固体异物进入的试验13
第二位特征数字所表示的防止水进人的试验15附加字母所表示的接近危险部件防护的试验附录A（资料性附录）验证低压设备防止接近危险部件的IP代码示例·附录B（资料性附录）可在有关产品标准中作具体规定的内容参考文献
铰接试指
检验防尘试验装置（防尘箱）
图3检验防垂直滴水试验装置（滴水箱）图4检验第二位特征数字为3和4，防淋水和溅水试验装置（摆管）图5检验第二位特征数字为3和4，防淋水和溅水手持式试验装置（喷头）图6
检验防喷水试验装置（软管喷嘴）第一位特征数字所表示的对接近危险部件的防护等级表1
表2第一位特征数字所表示的防止固体异物进入的防护等级表3
第二位特征数字所表示的防止水进入的防护等级表4附加字母所表示的对接近危险部件的防护等级表5第一位特征数字所表示的防护等级试验条件表6防止人接近危险部件的触及试具表7防止固体异物进入的试验方法表8防水试验方法和主要试验条件表9按IPX3和IPX4试验条件的总水流量g表A.1验证低压设备防止接近危险部件的IP代码示例8

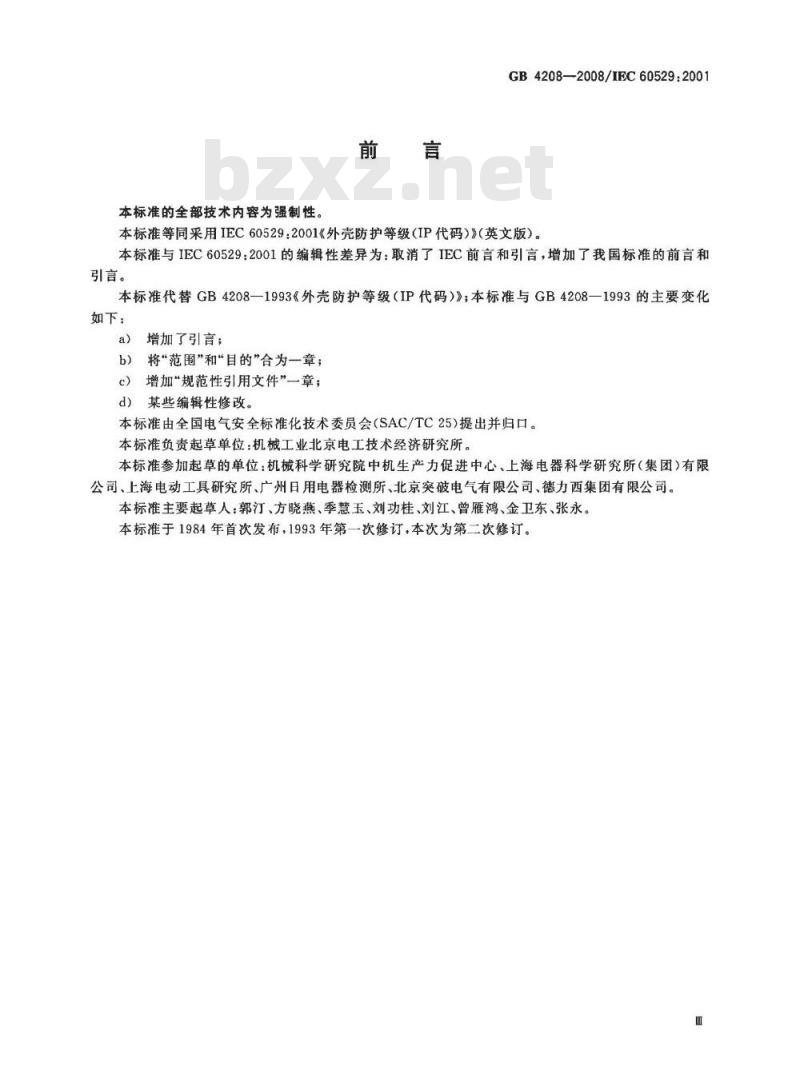

本标准的全部技术内容为强制性前言
GB4208—2008/IEC60529:2001
本标准等同采用IEC60529：2001《外壳防护等级（IP代码）》（英文版）。本标准与IEC60529：2001的编辑性差异为：取消了IEC前言和引言，增加了我国标准的前言和引言。
本标准代替GB4208一1993《外壳防护等级（IP代码）》；本标准与GB4208一1993的主要变化如下：
增加了引言：
将“范围”和“目的”合为一章；增加“规范性引用文件”一章；c）
d）某些编辑性修改。
本标准由全国电气安全标准化技术委员会（SAC/TC25)提出并归口。本标准负责起草单位：机械工业北京电工技术经济研究所。本标准参加起草的单位：机械科学研究院中机生产力促进中心、上海电器科学研究所（集团）有限公司、上海电动工具研究所、广州日用电器检测所、北京突破电气有限公司、德力西集团有限公司。本标准主要起草人：郭汀、方晓燕、季慧玉、刘功桂、刘江、曾雁鸿、金卫东、张永。本标准于1984年首次发布，1993年第一次修订，本次为第二次修订。目
GB4208—2008/IEC60529:2001

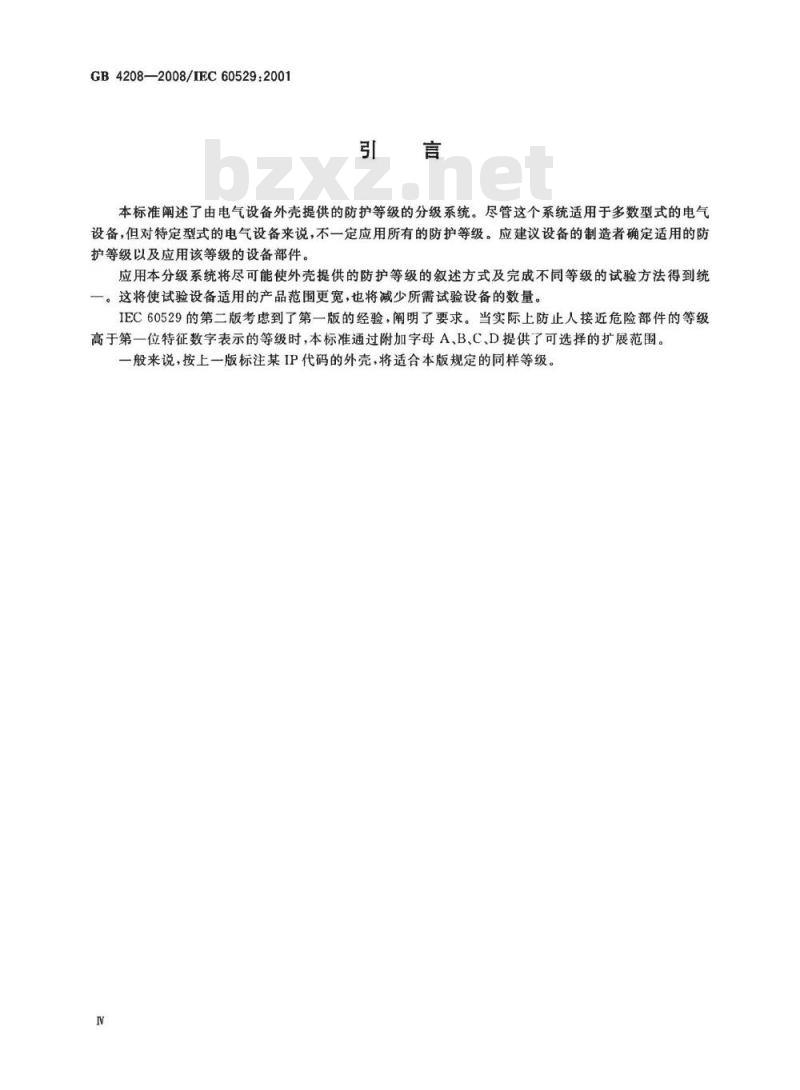

本标准阐述了由电气设备外壳提供的防护等级的分级系统。尽管这个系统适用于多数型式的电气设备，但对特定型式的电气设备来说，不一定应用所有的防护等级。应建议设备的制造者确定适用的防护等级以及应用该等级的设备部件。应用本分级系统将尽可能使外壳提供的防护等级的叙述方式及完成不同等级的试验方法得到统这将使试验设备适用的产品范围更宽，也将减少所需试验设备的数量。IEC60529的第二版考虑到了第一版的经验，阐明了要求。当实际上防止人接近危险部件的等级高于第一位特征数字表示的等级时，本标准通过附加字母A，B、C、D提供了可选择的扩展范围。一般来说，按上一版标注某IP代码的外壳，将适合本版规定的同样等级。V

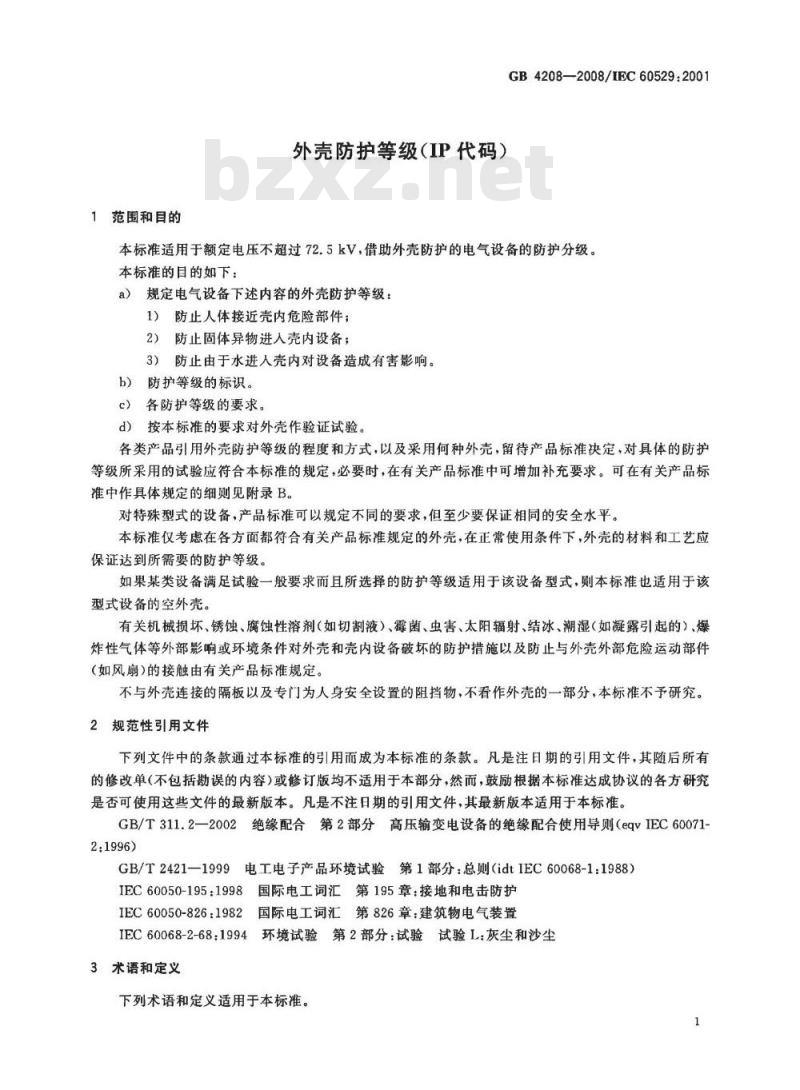

1范围和目的
外壳防护等级（IP代码）
GB4208—2008/IEC60529:2001
本标准适用于额定电压不超过72.5kV，借助外壳防护的电气设备的防护分级。本标准的目的如下：
a）规定电气设备下述内容的外壳防护等级：1）防止人体接近壳内危险部件；防止固体异物进人壳内设备；
防止由于水进人壳内对设备造成有害影响。3）
防护等级的标识。
各防护等级的要求。
d）按本标准的要求对外壳作验证试验。各类产品引用外壳防护等级的程度和方式，以及采用何种外壳，留待产品标准决定，对具体的防护等级所采用的试验应符合本标准的规定，必要时，在有关产品标准中可增加补充要求。可在有关产品标准中作具体规定的细则见附录B。对特殊型式的设备，产品标准可以规定不同的要求，但至少要保证相同的安全水平。本标准仅考虑在各方面都符合有关产品标准规定的外壳，在正常使用条件下，外壳的材料和工艺应保证达到所需要的防护等级。
如果某类设备满足试验一般要求而且所选择的防护等级适用于该设备型式，则本标准也适用于该型式设备的空外壳。
有关机械损坏，锈蚀、腐蚀性溶剂（如切割液）、霉菌、虫害、太阳辐射、结冰、潮湿（如凝露引起的）、爆炸性气体等外部影响或环境条件对外壳和壳内设备破坏的防护措施以及防止与外壳外部危险运动部件（如风扇）的接触由有关产品标准规定不与外壳连接的隔板以及专门为人身安全设置的阻挡物，不看作外壳的一部分，本标准不予研究。2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用手本部分，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB/T311.2—2002绝缘配合第2部分高压输变电设备的绝缘配合使用导则（eqvIEC600712:1996)
GB/T2421—1999电工电子产品环境试验第1部分：总则（idtIEC60068-1：1988）国际电工词汇第195章：接地和电击防护IEC60050-195:1998
IEC60050-826:1982
国际电工词汇第826章：建筑物电气装置IEC60068-2-68:1994
环境试验第2部分：试验试验L：灰尘和沙尘3术语和定义
下列术语和定义适用于本标准。1
GB4208—2008/IEC60529:2001
enclosure
能防止设备受到某些外部影响并在各个方向防止直接接触的设备部件。注：本条定义来自现行国际电工词汇（IEV），在本标准的范围内作如下解释：1）外壳提供人或畜接近壳内危险部件的防护。2）防止或限制本标准规定的试具进入的隔板、形成孔洞或其他开口的部件，不论是附在外壳上的还是包覆设备的，都算作外壳的一部分，不使用钥匙或工具就能移除的部件除外。3.2
直接接触
directcontact
人或畜与带电部分的接触。
注：本IEV定义给出信息，本标准中“直接接触”被“接近危险部件”取代。3.3
防护等级degreeofprotection
按标准规定的检验方法，外壳对接近危险部件、防止固体异物进人或水进人所提供的保护程度。3.4
IP代码
IPcode
表明外壳对人接近危险部件、防止固体异物或水进人的防护等级以及与这些防护有关的附加信息的代码系统。
hazardouspart
危险部件
接近或接触时有危险的部件。
hazardous livepart
危险带电部件
受到某些外部影响条件会导致电击的带电部件。［1EC60050-195—1995,195-06-05]3.5.2
危险机械部件hazardousmechanicalpart接触时有危险的运动部件。光滑旋转轴除外。3.6
外壳对接近危险部件的防护
protectionprovidedbyanenclosureagainstaccesstohazardousparts外壳对人体：
接触危险的低压带电部件的防护；接触危险的机械部件的防护：
一在外壳内部以小于足够的间隙接近危险的高压带电部件的防护。注，这种防护可借助于
外壳本身：
一作为外壳一部分的隔板或借助于壳内距离来达到。3.7
防止接近危险部件的足够间隙adequateclearanceforprotectionagainstaccesstohazardousparts能防止试具与危险部件接触或接近的距离。3.8
触及试具
accessprobe
能方便地模仿人体的一部分或模仿工具或类似物，由人手持着来检验距离危险部件是否有足够间隙的检验工具。
物体试具
objectprobe
模仿固体异物检验其进入外壳的可能性的检验工具。3.10
opening
GB4208—2008/IEC60529:2001
外壳本身设置的或通过试具施加规定的外力后形成的孔洞或缝隙。4标识
外壳提供的防护等级用IP代码以下述方式表示。4.1IP代码的配置
代码字母
（国际防护）
第一位特征数字
（数字0-6或字母X)
第二位特征数字
（数字0-8或字母X）
附加字母
(字母A,B,C,D)
补充字母
(字母H,M,S,W）
不要求规定特征数字时，由字母“X”代替（如果两个字母都省略则用“XX”表示）。附加字母和(或)补充字母可省略，不需代替。当使用一个以上的补充字母时，应按字母顺序排列。当外壳采用不同安装方式提供不同的防护等级时，制造厂应在相应安装方式的说明书上表明该防护等级。
外壳的标志方法详见第10章。
4.2IP代码的各要素及含义
IP代码各要素的简要说明见下表。详细说明见表中最后一栏所标明的章条。3
GB42082008/IEC60529:2001
代码字母
第一位
特征数字
第二位
特征数字
附加字母
（可选择）
补充字母
（可选择）
数字或字母
4.3IP代码应用举例
对设备防护的含义免费标准bzxz.net
防止固体异物进入
无防护
≥直径50mm
≥直径12.5mm
≥直径2.5mm
≥直径1.0mm
防止进水造成有害影响
无防护
垂直滴水
15°滴水
猛烈喷水
短时间浸水
连续浸水
专门补充的信息
高压设备
做防水试验时试样运行
做防水试验时试样静止
气候条件
对人员防护的含义
防止接近危险部件
无防护
金属线
金属线
金属线
防止接近危险部件
金属线
以下是IP代码的应用及字母配置示例。更多的示例见第9章。IP44-
无附加字母，无可选字母。
省略第一位特征数字。
省略第二位特征数字。
使用附加字母。
省略两位特征数字，使用附加字母。省略第一位特征数字，使用附加字母。省略第二位特征数字，使用附加字母。使用补充字母。
参照章条
第5章
第6章
第7章
第8章
使用附加字母和补充字母。
IP21CM
GB4208—2008/IEC60529:2001
针对不同的作用，给出防喷水和防短时间浸水的两种不同防护等级。IPX5/IPX7
5第一位特征数字所表示的防止接近危险部件和防止固体异物进入的防护等级标识第一位特征数字表示5.1和5.2两个条件都能满足。第一位特征数字意指：
一外壳通过防止人体的一部分或人手持物体接近危险部件对人提供防护，同时外壳通过防正固体算物进入设备对设备提供防护。当外壳也符合低于某一防护等级的所有各级时，应仅以该数字标识这一个等级。如果试验明显地适用于任一较低防护等级时，则低于该等级的试验不必进行。5.1对接近危险部件的防护
表1给出对接近危险部件的防护等级的简短说明和含义。表中仅由第一位特征数字规定防护等级，简要说明和含义不作为防护等级的规定。根据第一位特征数字的规定，试具与危险部件之间应保持足够的间隙。试验见第12章。
表1第一位特征数字所表示的对接近危险部件的防护等级第一位
特征数字
无防护
简要说明
防止手背接近危险部件
防止手指接近危险部件
防止工具接近危险部件
防止金属线接近危险部件
防止金属线接近危险部件
防止金属线接近危险部件
防护等级
直径50mm球形试具应与危险部件有足够的间隙
直径12mm，长80mm的铰接试指应与危险部件有足够的间隙
直径2.5mm的试具不得进人壳内
直径1.0mm的试具不得进入壳内
直径1.0mm的试具不得进人壳内
直径1.0mm的试具不得进人壳内
试验条件参见章条
注：对于第一位特征数字为3、4、5和6的情况，如果试具与壳内危险部件保持足够的间隙，则认为符合要求。足够的间隙应由产品标准根据12.3规定。由于同时满足表2的规定，所以表1规定“不得进人”。5.2对固体异物进入的防护
表2给出对防止固体异物（包括灰尘）进入的防护等级的简短说明和含义。表中仅由第一位特征数字规定防护等级，简要说明和含义不作为防护等级的规定。防止固体异物进人，当表2中第一位特征数字为1或2时，指物体试具不得完全进入外壳，意即球的整个直径不得通过外壳开口。第一位特征数字为3或4时，物体试具完全不得进入外壳。数字为5的防尘外壳，允许在某些规定条件下进人数量有限的灰尘。数字为6的尘密外壳，不允许任何灰尘进入。注：第一位特征数字为1至4的外壳应能防止三个互相垂直的尺寸都超过表3第三栏相应数字、形状规则或不规则的固体异物进入外壳。
试验见第13章。
GB4208-2008/IEC60529:2001
表2第一位特征数字所表示的防止固体异物进入的防护等级第一位
特征数字
无防护
简要说明
防护等级
防止直径不小于50mm的固体
防止直径不小于12.5mm的固
体异物
防止直径不小于2.5mm的固体
防止直径不小于1.0mm的固体
直径50mm球形物体试具不得完全进人壳内
直径12.5mm的球形物体试具不得完全进人壳内
直径2.5mm的物体试具完全不得进人壳内·
直径1.0mm的物体试具完全不得进人壳内
不能完全防止尘埃进人，但进人的灰尘量不得影响设备的正常运行，不得影响安全无灰尘进入
物体试具的直径部分不得进人外壳的开口。a
6第二位特征数字所表示的防止水进入的防护等级第二位特征数字表示外壳防止由于进水而对设备造成有害影响的防护等级。试验用清水进行。试验前不得用高压水和（或）使用溶剂清洗试样。试验条件参见章条
13.4和13.6
表3给出了第二位特征数字所代表的防护等级的简要说明和含义。简要说明和含义不作为防护等级的规定。
试验见第14章。
第二位特征数字为6及低于6的各级，其标识的等级也表示符合低于该级的各级要求。因此，如果试验明显地适用于任一低于该级的所有各级，则低于该级的试验不必进行。仅标志第二位特征数字为7或8的外壳仅适用于短时间浸水或连续浸水，不适合喷水（第二位特征数字标识为5或6)，因此不必符合数字为5或6的要求，除非有下示的双标志。外壳通过如下试验
第二位特征数字
短时/持续潜水
第二位特征数字
标识和标志
IPX5/IPX7
IPX6/IPX7
IPX5/IPX8
IPX6/IPX8
“多用”指外壳必须满足可防喷水又能短时或持续潜水的要求。“受限”指外壳仅仅对短时或持续潜水适合，而对喷水不适合。6
应用范围
第二位
特征数字
无防护
GB4208—2008/IEC60529:2001
表3第二位特征数字所表示的防止水进入的防护等级防护等级
简要说明
防止垂直方向滴水
防止当外壳在15°范围内倾斜时垂直方向滴水
防淋水
防溅水
防喷水
防强烈喷水
防短时间浸水影响
防持续潜水影响
垂直方向滴水应无有害影响
当外壳的各垂直面在15°范围内倾斜时，垂直滴水应无有害影响
各垂直面在60范圈内淋水，无有害影响向外壳各方向溅水无有害影响
向外壳各方向喷水无有害影响
向外壳各个方向强烈喷水无有害影响没人规定压力的水中经规定时间后外壳进水量不致达有害程度
按生产厂和用户双方同意的条件（应比特征数字为7时严醋持续潜水后外壳进水量不致达有害程度
附加字母所表示的防止接近危险部件的防护等级附加字母表示对人接近危险部件的防护等级。附加字母仅用于：
接近危险部件的实际防护高于第一位特征数字代表的防护等级；第一位特征数字用X\代替，仅需表示对接近危险部件的防护等级。试验条件参见章条
例如，这类较高等级的防护是由挡板、开口的适当形状或与壳内部件的距离来达到的，表4列出了能方便地代表人体的一部分或人手持物体以及对接近危险部件的防护等级的含义等内容，这些内容均由附加字母表示。表4附加字母所表示的对接近危险部件的防护等级附加字母
简要说明
防止手背接近
防止手指接近
防止工具接近
防止金属线接近
防护等级
直径50mm的球形试具与危险部件必须保持足够的间隙
直径12mm，长80mm的铰接试指与危险部件必须保持足够的间隙
直径2.5mm，长100mm的试具与危险部件必须保持足够的间隙
直径1.0mm，长100mm的试具与危险部件必须保持足够的间隙
试验条件参见章条
如果外壳适用于低于某一等级的各级，则仅要求用该附加字母标识该等级。如果试验明显地适用于任何低于该级的所有各级，则低于该等级的试验不必进行。试验见第15章。
IP代码的示例见附录A。
GB4208—2008/IEC60529:2001
8补充字母
在有关产品标准中，可由补充字母表示补充的内容。补充字母放在第二位特征数字或附加字母之后。
补充的内容应与本标准的要求保持一致，产品标准应明确说明进行该级试验的补充要求。补充内容的标识字母及含义如下：字母
高压设备
防水试验在设备的可动部件(如旋转电机的转子)运动时进行防水试验在设备的可动部件（如旋转电机的转子)静止时进行提供附加防护或处理以适用于规定的气候条件注：GB4208一1984规定W置于IP与特征数字之间与本版规定的W置于特征数字或附加字母之后含义相同。其他字母可在产品标准中使用。为了避免重复使用补充字母，产品标准引用新字母的要求见B.8。若无字母S和M，则表示防护等级与设备部件是否运行无关，需要在设备运行和静止时都做试验。但如果试验在另一条件下明显地可以通过时，一般做一个条件的试验就足够了。9IP代码的标识示例
9.1未使用可选择字母的IP代码
代码字母
第一位特征数字
第二位特征数字
外壳带有上述IP代码，其中：
（3）一一防止人手持直径不小于2.5mm的工具接近危险部件；一防止直径不小于2.5mm的固体异物进人设备外壳内。（4）一防止由于在外壳各个方向溅水对设备造成有害影响。9.2使用可选择字母的IP代码
代码字母
第一位特征数字
第二位特征数字
附加字母
补充字母
外壳带有上述IP代码，其中：
（2）一防止人用手指接近危险部件；3
防止直径不小于12.5mm的固体异物进人外壳内。（3）——防止淋水对外壳内设备的有害影响。防止人手持直径不小于2.5mm长度不超过100mm的工具接近危险部件（工具应全部穿(C)
过外壳，直至挡盘）。
防止进水造成有害影响的试验是在所有设备部件静止时进行。
